桥梁桩基础施工 ppt课件
7. 卡钻 8. 掉钻落物 9. 梅花孔
28
清孔
1. 目的：
1）抽、换孔内泥浆，清除钻渣和沉淀层，尽量减少孔 底沉淀厚度，防止桩底存留过厚沉淀土而降低桩的承载 力；
2）为灌注水下砼创造良好条件，使测深正确，灌注顺 利；
2. 要求：
终孔检查后，应迅速清孔，不得停歇过久，使泥 浆、钻渣沉淀增多，造成清孔工作的困难，甚至坍 孔，清孔后应在最短时间内灌注砼。
35
灌注水下砼
3. 施工方法： 4. 灌注事故的预防及处理
灌注水下砼时，导管埋入砼的深度一般宜控制在2～4
米较好，任何时候不得少于1米或大于6米。
导管进水
卡管
坍孔
埋管
钢筋笼上升 浇短桩头
夹泥断桩
灌注桩补强
36
37
钻孔灌注桩的质量检验
1. 成孔的质量检验（表2－12） 2. 砼抗压强度试件
每根桩应制作2-4组（每组3个试块）的砼试件。
18
埋设护筒
钻孔成败的关键是防止孔壁坍塌。当钻孔较深时，
在地下水位以下的孔壁土在静水压力下会向孔内坍塌， 甚至发生流砂现象，钻孔内若能保持比地下水位高的 水头，增加孔内静水压力，能稳定孔壁，防止坍孔。
护筒的作用 护筒的要求 护筒的埋设
1.固定桩位，引导钻锥方向；
2.隔离地面水免其流入井孔，保
护孔口；
3. 无破损检验桩的完整性
1）超声波检测法（声波透射法） 2）动力检验法
4. 抽芯试验
桩身砼钻探取芯 芯样外观检查 芯样抗压强度试验
38
39
40
最后贯入度，锤击桩
时，最后十击的平均
12
下沉值。
本课小结：
1. 了解沉入桩的种类以及桩的制作。 2. 了解沉入桩的各种机械设备。
28
清孔
1. 目的：
1）抽、换孔内泥浆，清除钻渣和沉淀层，尽量减少孔 底沉淀厚度，防止桩底存留过厚沉淀土而降低桩的承载 力；
2）为灌注水下砼创造良好条件，使测深正确，灌注顺 利；
2. 要求：
终孔检查后，应迅速清孔，不得停歇过久，使泥 浆、钻渣沉淀增多，造成清孔工作的困难，甚至坍 孔，清孔后应在最短时间内灌注砼。
35
灌注水下砼
3. 施工方法： 4. 灌注事故的预防及处理
灌注水下砼时，导管埋入砼的深度一般宜控制在2～4
米较好，任何时候不得少于1米或大于6米。
导管进水
卡管
坍孔
埋管
钢筋笼上升 浇短桩头
夹泥断桩
灌注桩补强
36
37
钻孔灌注桩的质量检验
1. 成孔的质量检验（表2－12） 2. 砼抗压强度试件
每根桩应制作2-4组（每组3个试块）的砼试件。
18
埋设护筒
钻孔成败的关键是防止孔壁坍塌。当钻孔较深时，
在地下水位以下的孔壁土在静水压力下会向孔内坍塌， 甚至发生流砂现象，钻孔内若能保持比地下水位高的 水头，增加孔内静水压力，能稳定孔壁，防止坍孔。
护筒的作用 护筒的要求 护筒的埋设
1.固定桩位，引导钻锥方向；
2.隔离地面水免其流入井孔，保
护孔口；
3. 无破损检验桩的完整性
1）超声波检测法（声波透射法） 2）动力检验法
4. 抽芯试验
桩身砼钻探取芯 芯样外观检查 芯样抗压强度试验
38
39
40
最后贯入度，锤击桩
时，最后十击的平均
12
下沉值。
本课小结：
1. 了解沉入桩的种类以及桩的制作。 2. 了解沉入桩的各种机械设备。
苏通大桥墩身施工方案(爬模)

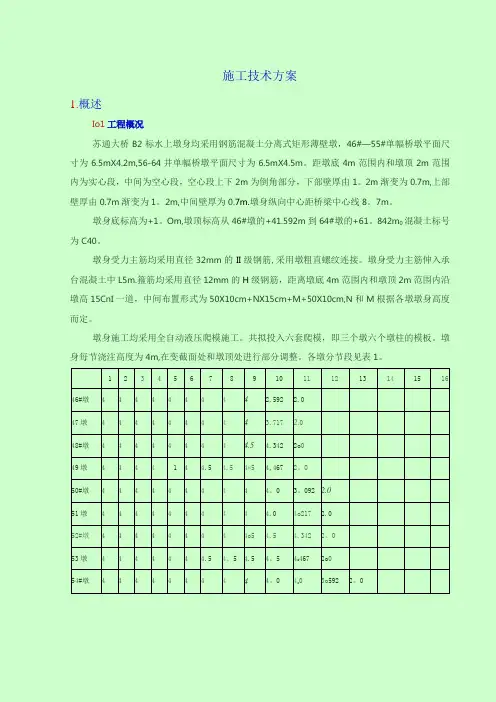

施工技术方案1.概述Io1工程概况苏通大桥B2标水上墩身均采用钢筋混凝土分离式矩形薄壁墩，46#—55#单幅桥墩平面尺寸为6.5mX4.2m,56-64井单幅桥墩平面尺寸为6.5mX4.5m。
距墩底4m范围内和墩顶2m范围内为实心段，中间为空心段，空心段上下2m为倒角部分，下部壁厚由1。
2m渐变为0.7m,上部壁厚由0.7m渐变为1。
2m,中间壁厚为0.7m.墩身纵向中心距桥梁中心线8。
7m。
墩身底标高为+1。
Om,墩顶标高从46#墩的+41.592m到64#墩的+61。
842m0混凝土标号为C40。
墩身受力主筋均采用直径32mm的II级钢筋,采用墩粗直螺纹连接。
墩身受力主筋伸入承台混凝土中L5m.箍筋均采用直径12mm的H级钢筋，距离墩底4m范围内和墩顶2m范围内沿墩高15CnI一道，中间布置形式为50X10cm+NX15cm+M+50X10cm,N和M根据各墩墩身高度而定。
墩身施工均采用全自动液压爬模施工。
共拟投入六套爬模，即三个墩六个墩柱的模板。
墩身每节浇注高度为4m,在变截面处和墩顶处进行部分调整。
各墩分节段见表1。
1 2 3 4 5 6 7 8 9 10 111213 1415 16 46#墩 4 4 4 4 4 4 4 44 2.592 2.047墩 4 4 4 4 4 4 4 44 3.717 2.048#墩 4 4 4 4 4 4 4 4 4.5 4.342 2o049墩 4 4 4 4 1 4 4.5 4.54«54,467 2。
050#墩 4 4 4 4 4 4 4 4 4 4。
0 3。
092 2.051墩 4 4 4 4 4 4 4 44 4.0 4o217 2.052#墩 4 4 4 4 4 4 4 44o5 4.5 4.3422。
053墩 4 4 4 4 4 4 4.5 4。
5 4.5 4。
5 4o467 2o054#墩 4 4 4 4 4 4 4 444。
0 4o03o592 2。
苏通大桥桩基施工方案汇报
高性能泥浆
◆ 通过二、三期试桩优化配比，配置不分散
低固相高粘度PHP泥浆
相对密度 粘度(Pa.s) 失水率(ml/30min) ≤1.08 22～25 ≤17
泥皮厚(㎜/30min)
胶体率(％) 含砂率(％) 酸碱度(PH) 中港第二航务工程局
≤1.5
≥99 ≤0.5 8～10
钢筋笼加工
◆配备2台200kN 龙门吊
◆汛 期：6-9月
◆平水期：5、10月
◆枯水期：11-4月
中港第二航务工程局
主4#墩结构图
◆ 桩基：131根D2.8/2.5m，长117m变径钻孔灌注桩
-28.0 粉细砂 Q4 -59.8 粉细砂 Q3
中港第二航务工程局
主4＃墩工程特点
◆ 风大浪高，航运繁忙。 ◆ 墩位区水深30m，最大流速＞3.0m/s，钻孔
◆ 采用定位船定位，开体驳上冲灌抛投
中港第二航务工程局
起始平台结构
◆采用Φ2540×20mm钢管桩支撑，钢管桩长55m ◆桩间设置两层平联
中港第二航务工程局
起始平台沉桩
◆ 定位船导向定位钢管桩 ◆ 300t全回旋转起重船配合2台并联APE400型振动锤下沉
振动下沉 APE400型振动锤
中港第二航务工程局
起始平台及下游平台结构计算 整个施工平台形成后的整体稳定性计算
中港第二航务工程局
1 X
Z Y
起始平台计算
轴 向 应 力 (Pa)
MX
MN
ANSYS 6.1 SEP 27 2003 12:50:04 NODAL SOLUTION STEP=1 SUB =1 TIME=1 SX (AVG) RSYS=0 PowerGraphics EFACET=1 AVRES=Mat DMX =.069538 SMN =-.105E+09 SMX =.106E+09 -.105E+09 -.816E+08 -.582E+08 -.347E+08 -.113E+08 .122E+08 .357E+08 .591E+08 .826E+08 .106E+09
