06 光伏电站光伏支架搭建

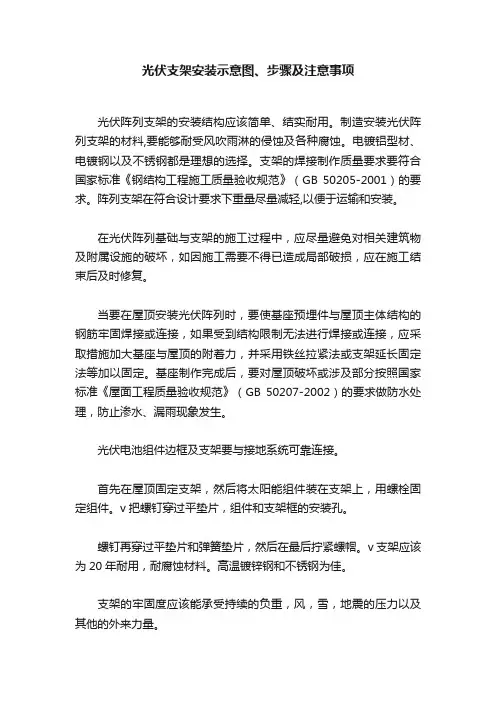

光伏支架安装示意图、步骤及注意事项
光伏支架安装示意图、步骤及注意事项光伏阵列支架的安装结构应该简单、结实耐用。
制造安装光伏阵列支架的材料,要能够耐受风吹雨淋的侵蚀及各种腐蚀。
电镀铝型材、电镀钢以及不锈钢都是理想的选择。
支架的焊接制作质量要求要符合国家标准《钢结构工程施工质量验收规范》（GB 50205-2001）的要求。
阵列支架在符合设计要求下重量尽量减轻,以便于运输和安装。
在光伏阵列基础与支架的施工过程中，应尽量避免对相关建筑物及附属设施的破坏，如因施工需要不得已造成局部破损，应在施工结束后及时修复。
当要在屋顶安装光伏阵列时，要使基座预埋件与屋顶主体结构的钢筋牢固焊接或连接，如果受到结构限制无法进行焊接或连接，应采取措施加大基座与屋顶的附着力，并采用铁丝拉紧法或支架延长固定法等加以固定。
基座制作完成后，要对屋顶破坏或涉及部分按照国家标准《屋面工程质量验收规范》（GB 50207-2002）的要求做防水处理，防止渗水、漏雨现象发生。
光伏电池组件边框及支架要与接地系统可靠连接。
首先在屋顶固定支架，然后将太阳能组件装在支架上，用螺栓固定组件。
v把螺钉穿过平垫片，组件和支架框的安装孔。
螺钉再穿过平垫片和弹簧垫片，然后在最后拧紧螺帽。
v支架应该为20年耐用，耐腐蚀材料。
高温镀锌钢和不锈钢为佳。
支架的牢固度应该能承受持续的负重，风，雪，地震的压力以及其他的外来力量。
【细节补充】水泥屋顶——自重式支架安装示意平面屋顶安装系统适合户外或平面屋顶荷载量较大的情况下使用结构示意图A-负重部件用于增加整体重量B-三角底梁用于形成主支撑框架C-三角背梁用于形成主支撑框架D-三角斜梁用于形成主支撑框架E-后斜撑用于支撑横梁F-横梁固定支撑光伏组件G-拉杆将横梁连接为整体H-压块组件固定光伏组件【系统零部件】【安装步骤】【来源：阳光工匠光伏网】。
光伏支架搭建方法
光伏支架搭建方法
一．搭建光伏支架施工描述
搭建光伏支架就是把预先连接好的支撑、托臂、斜梁、横梁联接起来，形成一个完整的整体即光伏支架。
二．所需工具及辅料
电焊机、焊条、光伏支撑、光伏托臂、斜梁、横梁、活口扳手、内六角扳手、内六角螺栓、外六角螺母、圆垫片、弹片、拼接件、横杆。
三．施工方法
1．用一根横杆把同一行的相邻两列光伏立杆连接。
2．用一根横杆把同一列的相邻两列光伏立杆连接。
3．在立杆顶部的法兰盘上焊接铰链件。
4．安装斜梁。
5．把支撑与斜梁和铰链件连接。
6．调整斜梁高度与水平位置。
7．统一本矩阵内斜梁的高度一致。
8．拧紧所有的螺母，稳固斜梁。
9．焊接好所有的焊接点。
11．按照图纸标明的位置安装横梁。
12．连接横梁拼接件。
13．在斜梁上安装长条螺母。
14．用内六角螺栓把横梁固定在长条螺母上。
15．调整横梁间距与水平位置。
16．拧紧所有的螺母，稳固横梁。
17．检查所有铰链件的螺母是否拧紧。
18．检查所有的施焊点是否存在虚焊、漏焊等现象。
如果存在及时补焊。
19．检查所有拼接件的螺母是否拧紧。
光伏支架组建安装施工方案
光伏支架组建安装施工方案一、背景和目的随着可再生能源的快速发展，光伏发电作为其中一种重要的形式，备受关注。
而光伏支架作为太阳能光伏组件的支撑结构，对于光伏发电系统的安全稳定运行起着至关重要的作用。
本文档旨在提供一份光伏支架组建安装施工方案，以确保光伏支架能够正确、稳定地组建安装，从而提高光伏发电系统的运行效率和可靠性。
二、安装准备在开始组建光伏支架之前，需要进行必要的安装准备工作。
具体包括： 1. 确定安装位置：选择适合光伏发电的区域，确保光照充足，避免阴影遮挡影响发电效果。
2. 测量土地和地形：通过测量土地和地形，确定光伏组件的放置方式和支架的安装方式。
3. 确定支架类型：根据实际需求，选择适合的光伏支架类型，如固定支架、单轴/双轴跟踪支架等。
三、施工步骤1.安装基础：根据现场情况，进行基础的施工工作。
包括清理施工区域、挖掘基础坑、浇筑混凝土等工作。
保证基础的坚固稳定。
2.安装支架框架：根据设计要求，使用专业工具和合适的方法，将支架的框架安装到基础上。
确保支架的稳定性和垂直度。
3.安装支撑结构：根据设计要求，安装支持结构，如连接杆、支撑臂等。
确保支撑结构与支架框架之间的连接紧固可靠。
4.安装光伏组件：根据设计要求，将光伏组件安装到支架上，并进行调整，确保组件的水平度和垂直度。
5.连接线路：将光伏组件之间、光伏组件与逆变器之间的电线进行连接，确保线路的稳固可靠。
6.系统检测和调试：完成安装后，进行系统检测和调试，确保光伏发电系统的正常运行。
四、施工注意事项1.安全第一：在施工过程中，要注重安全，佩戴个人防护用品，确保施工人员的安全。
2.质量控制：严格按照设计要求进行施工，确保支架安装的质量。
3.合理利用材料：合理利用材料，减少浪费。
确保材料的使用效率。
4.防护设施：在光伏支架周围设置必要的防护设施，防止意外事故的发生。
5.排水系统：确保光伏支架周围的排水系统完善，避免积水对支架造成损害。
五、验收和维护1.施工验收：在施工完成后，进行光伏支架的验收工作。
光伏支架安装方法
光伏支架安装方法
1. 准备工作：在安装光伏支架之前，需要先确定光伏板的数量、大小和安装位置。
同时，需要准备好相关的工具和材料，如钢管、卡子、U卡、膨胀螺栓等。
2. 找准基础位置：光伏支架的安装需要在固定基础上进行，因此需要先找准基础位置，确保基础平整、结实，能够承受光伏板的重量。
3. 安装基础设施：在找好基础位置之后，需要进行基础设施的安装。
具体可以采用挖洞或打地钉的方式，将基础设施固定在地面上。
4. 安装钢管：安装光伏支架需要使用钢管。
将钢管插入基础设施上的孔洞里，然后使用U卡进行固定。
5. 安装中架和侧架：在钢管上方安装中架和侧架。
中架和侧架需要按照规定的位置进行设置，通常是在钢管两旁、水平方向上方均匀设置数个中架和侧架。
6. 安装光伏板：在安装好支架之后，需要将光伏板安装在支架上。
首先使用卡子将光伏板固定在中架和侧架上，然后使用螺栓将光伏板和支架进行固定。
7. 调整方位：安装好光伏板之后，在调整方位时需要保证光伏板能够充分利用阳光，最大限度地发挥充电效果。
8. 检测安全：最后，对光伏支架的安装情况进行检测，确保安装牢固、稳定，并且符合安全要求。
光伏支架安装施工方案
光伏支架安装施工方案一、项目概况本文旨在提供光伏支架安装施工方案，确保安装过程顺利进行，并保证光伏系统的稳定运行。
本项目为在地面上安装光伏支架，并固定太阳能电池板以收集太阳能进行发电。
二、施工准备1. 工程材料准备：根据设计方案和工程要求，准备光伏支架及其固定件、太阳能电池板、导线、接线盒、螺栓等所需材料。
2. 人员组织：合理组织安装团队，确保每个环节有足够资质和经验的技术人员参与。
3. 工具设备准备：根据施工要求，准备好所需工具设备，如钢锤、螺丝刀、电动钻、电缆剪、焊枪等。
三、安装步骤1. 确定安装位置：根据设计方案，确定光伏支架的安装位置，并进行测量和标记。
确保安装位置与太阳能光线照射角度相符。
2. 地基施工：根据设计要求，进行地基施工，包括挖掘基坑、清理底部、浇筑混凝土等工作。
确保基坑平整稳固，符合支架安装要求。
3. 安装支架：根据设计方案，确认支架的结构和布置方式。
将光伏支架的组件按照规定位置进行组装，使用螺栓连接固定。
确保支架平整牢固。
4. 安装电池板：将太阳能电池板按照设计要求固定在光伏支架上，使用螺栓将电池板与支架连接。
确保电池板安装平整，与支架牢固连接。
5. 接线连接：根据设计方案，将电池板与接线盒进行连接。
使用导线连接接线盒和逆变器等设备。
确保接线牢固可靠，并做好接地工作。
6. 系统调试：完成安装工作后，对光伏系统进行调试和检测，确保系统正常运行。
检查电池板输出功率、光伏支架稳定性和系统安全性等指标。
7. 完工验收：完成调试和检测后，进行系统的运行测试，并进行验收。
确保系统符合设计要求，并达到预期效果。
四、施工安全措施1. 安全防护：在施工现场设置明显的安全警示标志和安全防护设施，如安全带、安全网等。
2. 员工培训：对施工人员进行安全培训，确保他们熟悉并遵守施工安全规范。
3. 施工过程监测：加强对施工过程的监控，及时发现和纠正安全隐患。
4. 施工材料检验：对使用的支架、螺栓等材料进行质量检验，确保其符合相关标准和要求。
光伏支架的安装方法
标题：光伏支架的安装方法详解一、准备工作在开始安装光伏支架之前，我们需要做好充分的准备工作。
首先，检查安装现场，确保地面平整，无石块、玻璃等尖锐杂物，以保证安装过程的顺利进行。
其次，准备所需的工具和材料，包括支架、螺丝、螺母、电缆等。
二、安装步骤1. 确定支架位置：根据设计图纸，确定光伏支架的位置。
确保支架的安装角度符合要求，与太阳光保持适当角度。
2. 基础安装：按照支架的尺寸和形状，在地上钻孔、埋入预制的混凝土块（如预制混凝土支柱），确保其稳固。
3. 支架安装：将光伏支架按照设计图纸的位置固定在基础之上。
确保支架之间的连接紧密，无松动现象。
4. 电缆连接：将光伏板与支架连接，确保连接稳定，无松动。
同时，确保光伏板与地面平行，以保证发电效率。
5. 调整与固定：检查光伏支架的安装情况，确保其稳定，无倾斜、摇晃等现象。
如有需要，进行必要的调整和固定。
6. 防腐处理：对于暴露在外的金属部分，进行防腐处理，如喷漆、涂防腐涂料等，以延长支架的使用寿命。
三、注意事项1. 安装过程中，注意安全，避免受伤。
2. 安装过程中，确保支架的稳定性和牢固性，防止倾倒、坠落等事故发生。
3. 安装完成后，进行全面检查，确保光伏支架的正常运行。
4. 对于特殊天气（如大风、暴雨等），注意对光伏支架的保护，防止损坏。
四、总结通过以上步骤和注意事项，我们可以成功地安装光伏支架。
在安装过程中，我们需要仔细阅读安装说明书，严格按照说明书进行操作。
同时，注意安全，避免受伤。
在安装完成后，进行全面检查，确保光伏支架的正常运行。
对于特殊天气，需要注意对光伏支架的保护。
希望以上内容对您有所帮助，如果您有更多问题，请随时联系我们。
光伏支架安装方法
光伏支架安装方法
光伏支架安装的方法可以根据具体的安装环境、功率规模和需求等因素而有所不同，但一般的步骤如下：
1.确定安装位置：根据太阳能辐射强度、地面或屋顶等装置支撑能力以及电网接入点等因素，确定光伏支架的安装位置。
2.测量标定：使用测量工具，对安装位置进行准确测量，确定必要的尺寸和位置标记。
3.准备基础：清理安装位置的杂物，确保基础平整稳固，根据支架类型选择相应的基础而进行安装。
4.组装支架：根据支架的结构和尺寸，按照制造商提供的安装说明，进行支架的组装。
确保支架装配结构牢固可靠。
5.定位安装：将预先准备的光伏组件按照标记位置放置到支架上，并进行调整，确保组件安装的平整度和角度达到最佳太阳辐射接收效果。
6.接线连接：根据实际情况，将光伏组件的输出线连接到集电线或电线槽中，并进行电缆布线和连接。
7.固定固定：使用螺栓、螺母等固定件或者焊接等方法，固定支架和组件，确保其稳定性和安全。
8.测试调试：安装完成后，对光伏支架进行测试，检查其电气连接和机械结构，确保其正常工作和安全运行。
9.运维管理：定期检查光伏支架和组件的运行状态，进行维护和清洁，以确保其长期稳定运行和发电效率。
需要注意的是，光伏支架安装涉及到电气和机械方面的知识和技能，为了确保安全和效果，建议由专业的光伏安装公司或者经验丰富的安装工程师进行安装。
光伏支架安装工艺流程
光伏支架安装工艺流程
1. 地面处理：地面需要平整，没有高低不平的情况，可以将垃圾和杂草清理干净。
2. 安装基础：通过挖掘和灌注混凝土来安装基础。
基础要根据工程风险评估、地理位置、所需载荷等要素进行设计
3. 安装系统支架：支架是支持太阳能板的重要结构。
在安装期间，支架要按预定的角度和位置安装。
需要使用准确的水平仪器来确保一切与太阳光的角度一致。
4. 太阳能板安装：太阳能板要按照支架上的指示进行安装。
安装后，使用工具在太阳能板的边缘上固定好螺栓。
5. 连接导线：连接板块和支架之间的电缆和端子，也要连接许多太阳能板来形成一个完整的电路。
6. 接地：接地是任何电气安装过程中必不可少的步骤，光伏系统也不例外。
要确保连接大地的导线可以有效地消散任何电荷，从而保护安装人员的安全。
7. 启动和测试：每个系统都需要启动和测试。
启动过程中需要检查系统是否正常运行。
8. 追踪和维护：光伏系统的成功运行需要维护。
维护包括清洁、检查螺栓和线缆是否紧固、调整太阳能板的角度和定期更换组件。
以上就是光伏支架安装工艺的流程介绍。
在整个安装过程中，需要严格遵守安全规范和相关的国家标准。
特别是在太阳能板安装和接线的过程中，必须小心谨慎。
同时，在日常使用和维护光伏系统时，也应该注重安全。
光伏支架及组件安装施工方案
光伏支架及组件安装施工方案一、项目概况本项目是一座光伏电站，总装机容量为10兆瓦。
光伏组件安装采用固定支架方式，安装在适当的高度上，以获取光照最佳的角度。
二、施工准备1.人员组织：组织一支包括技术人员、安装工人、质量检查人员等的施工队伍，并划定各自责任范围。
2.材料准备：准备充足的光伏组件、支架以及安装所需的辅助材料，确保施工进展顺利。
3.设备准备：准备齐全的施工设备，如钢管切割机、电焊机、组件安装等辅助设备。
三、施工步骤1.地面准备：清理施工区域，确保地面平整、干燥，安放好基准线，以便后续支架的安装。
2.支架安装：根据设计要求，安装支架，确保支架的水平度和垂直度，保证光伏组件的安装质量。
3.光伏组件安装：根据设计要求和支架的位置，将光伏组件安装在支架上，确保组件之间的间距和排列方式符合要求，并且确保组件的安装角度正确。
4.电缆敷设：根据电站设计方案，将光伏组件之间的串并联电缆敷设好，并连接到逆变器上，确保电路的畅通，以便光伏组件的充分发电。
5.系统调试：完成组件安装和电缆连接后，进行整个系统的调试工作，确保各个部分正常运行，并符合设计要求。
6.防腐处理：对光伏支架进行防腐处理，以提高其耐久性和抗腐蚀能力。
7.质量检查：对整个工程进行质量检查，确保安装工作符合设计要求和工程质量标准，并解决发现的问题。
8.安全检查：对施工现场进行安全检查，确保施工过程中的安全生产，并采取必要的安全防护措施，预防事故的发生。
四、施工要求1.施工过程中，严格按照设计要求进行施工，确保光伏组件安装的质量和效果。
2.施工过程中，注意安全防护，遵守安全操作规程，确保施工现场的安全。
3.施工队伍要有较强的组织能力和沟通协调能力，保证工期的执行。
4.施工过程中，要做好施工记录，详细记录施工中的关键环节和质量情况，以便后续的管理和维护。
五、施工管理1.施工前，制定详细的施工计划和施工方案，明确施工的时间、材料、人员与设备等，确保施工进度和质量。
光伏板支架安装施工工法
光伏板支架安装施工工法一、前言光伏板支架安装施工工法是光伏电站建设过程中不可或缺的关键环节。
通过对工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施和经济技术分析的分析和解释，本文旨在向读者介绍光伏板支架安装施工工法的全面内容。
二、工法特点光伏板支架安装施工工法具有以下特点：1. 快速高效：采用专业化施工队伍和标准化的操作流程，能够提高施工效率，减少工期。
2. 灵活可调：支架结构设计合理，可根据实际场地情况进行调整和变化，适应各种地形和环境条件。
3. 耐用可靠：采用优质材料和严格工艺要求，确保支架的耐久性和稳定性，可适应各种气候条件，延长使用寿命。
4. 环保节能：支架结构可以实现太阳能板的最佳角度和方向，提高发电效率，降低能耗，实现环保节能。
三、适应范围光伏板支架安装施工工法适用于各种光伏电站、屋顶发电、农业光伏等项目。
无论是平地、山地、沙漠还是湖泊，都可以采用光伏板支架安装施工工法进行安装。
四、工艺原理光伏板支架安装施工工法基于以下工艺原理：1. 场地勘察：通过对场地进行勘察和测量，确定地面平整度和地质条件，为支架的制作和安装提供基础数据。
2. 支架设计：根据光伏板的尺寸、强度和安装要求，进行支架的设计和计算，确保支架的稳定性和安全性。
3. 土建施工：根据支架设计要求进行基础和地基的施工，主要包括地基开挖、浇筑混凝土等工艺。
4. 支架安装：按照安装图纸和工艺要求，进行支架的预制和现场组装，包括支柱、连梁等组件的安装。
5.终验收与调整：对安装完成的支架进行终验收和调整，确保支架符合设计要求，并进行必要的调整和修正。
五、施工工艺光伏板支架安装施工工法的具体施工工艺如下：1. 场地准备：清理场地，确保施工区域平整、无杂物。
2. 勘察测量：通过测量和勘察，确定场地地形和地质条件。
3.基础施工：根据支架设计要求，进行基础和地基的施工，包括地基开挖、浇筑混凝土等工艺。
4. 支架安装：根据安装图纸和工艺要求，进行支架的预制和现场组装，包括支柱、连梁等组件的安装。
光伏支架安装教程
光伏支架安装教程光伏支架是太阳能发电系统中的重要组成部分，它起到支撑和固定光伏组件的作用。
正确安装光伏支架，不仅可以确保光伏组件的稳定性和安全性，还可以最大限度地发挥光伏发电系统的效能。
首先，安装光伏支架之前，需要选择一个合适的安装地点。
一般来说，太阳能发电系统安装在无遮挡、无障碍物的屋顶或地面上，确保能够充分接收太阳辐射。
同时，还需要考虑附近是否有高大建筑物或树木，以避免阴影对发电效果的影响。
接下来，准备安装所需的工具和材料，如螺丝刀、螺丝扳手、钢管、角钢等。
确保这些工具和材料的质量可靠，能够保证支架的稳定性和耐久性。
然后，按照支架安装图纸或说明书的要求，将支架的基础部分固定在屋顶或地面上。
一般情况下，可以使用膨胀螺栓或锚栓将支架与基础牢固连接在一起。
确保支架的安装位置准确无误，符合设计要求。
在支架的基础部分安装完毕后，需要将支架的支架架构部分组装起来。
通常，支架架构由一系列的钢管和角钢组成，其中钢管负责连接支架的各个部分，而角钢则起到加强和稳定的作用。
在组装钢管和角钢时，需要使用螺丝刀和螺丝扳手将各个部件紧固在一起。
最后，将光伏组件安装在支架的支架架构上。
在安装光伏组件之前，需要先将组件的框架和支架的连接部位清洁干净，然后采用特殊的连接件将组件固定在支架上。
在安装过程中，需要注意组件之间的间距和倾斜角度，以确保每个组件都能够充分接收太阳辐射，并且组件之间保持适当的通风间隙。
总结起来，光伏支架的安装过程涉及选择安装地点、准备工具和材料、固定基础部分、组装支架架构以及安装光伏组件等步骤。
在安装过程中，需要确保操作规范，保证支架的稳定性和安全性，以提高光伏发电系统的效能。
光伏支架安装施工方案百度
光伏支架安装施工方案一、前言光伏支架是将太阳能电池组件安装固定在地面或屋顶上的架子，用于光伏电站的建设。
本文档将详细介绍光伏支架安装施工方案。
二、施工方案概述2.1 安装位置选择为了最大限度地接收太阳能辐射，光伏支架的安装位置选择非常重要。
一般而言，应选择没有高大建筑物、树木等遮挡物的区域作为光伏电站的建设地点。
2.2 安装准备工作在光伏支架安装施工前，需要进行一系列的准备工作，包括但不限于：•确定施工方案•确定施工材料和设备•测量和勘察施工地点•确定电气连接方案2.3 施工流程光伏支架的安装施工流程一般包括以下步骤：1.确定支架布置方式：根据地形地貌、太阳轨迹等因素，选择合适的支架布置方式，如平面布置、斜坡布置等。
2.固定基础施工：根据支架布置方式，进行固定基础的施工。
一般可采用打桩、挖坑浇筑混凝土等方式。
3.安装支架：将预制好的支架件按照设计要求进行组装安装，确保支架的稳定性和可靠性。
4.安装组件：将太阳能电池组件按照设计要求固定在支架上，并进行电气连接。
5.调整倾角：根据实际情况和设计要求，调整太阳能电池组件的倾角，以提高光伏发电效率。
6.进行电气连接：将太阳能电池组件间、电池组件与逆变器等设备之间进行电气连接。
2.4 安全注意事项在光伏支架安装施工过程中，需要注意以下安全事项：•作业人员应佩戴个人防护装备，如安全帽、安全鞋等。
•严禁私自拆卸安装设备，必须经过专业人员指导和操作。
•施工现场应做好围挡和安全警示标志。
•实施严格的施工现场管理，确保施工过程的安全。
三、施工材料和设备3.1 施工材料在光伏支架的安装施工中，常用的施工材料包括但不限于：•支架材料：如角钢、U型槽钢等。
•固定基础材料：如混凝土、钢桩等。
•电气连接材料：如电缆、接头盒等。
3.2 施工设备在光伏支架的安装施工中，常用的施工设备包括但不限于：•打桩机：用于固定基础施工中的钢桩打桩。
•挖掘机：用于挖掘固定基础坑洞。
•起重机：用于吊装支架材料和太阳能电池组件。
光伏发电站工程支架基础及支架组件施工方法
光伏发电站工程支架基础及支架组件施工方法一、基础开挖1.根据设计要求和地质勘察报告确定基础开挖位置和尺寸。
2.使用挖掘机和其他相关机械进行基础开挖，确保基础的准确位置和尺寸。
3.挖掘完毕后，清理基坑，并确保坑底平整。
二、基础土石方处理1.清除基坑中的杂物，并挖出基础土石方。
根据设计要求和地质勘察报告，确定填充土石方的类型和层数。
2.在填充土石方过程中，注意进行夯实，保证填充土石方的稳定性。
三、基础混凝土浇筑1.在基坑中放置钢筋网格，确保钢筋网格的正确位置和布置密度。
2.按照设计要求，进行混凝土浇筑。
浇筑前，注意进行模板的正确安装，并确保模板的位置和尺寸准确。
3.混凝土浇筑完毕后，进行养护，保持混凝土的湿润，以确保基础强度的提高。
四、支架组件搭设1.根据设计要求和施工图纸，确定支架组件的布置方式和数量。
2.按照设计要求，进行支架组件的安装。
使用液压升降机等设备，将支架组件安装到基础上，并确保支架组件的垂直度和水平度。
3.安装完毕后，进行支架组件的固定，确保支架组件的稳定性。
五、支架组件调整和焊接1.在支架组件安装后，进行调整。
使用水平仪等设备，保证支架组件的水平度和垂直度。
2.对需要焊接的支架组件进行焊接，确保支架的刚性和稳定性。
3.完成支架组件的调整和焊接后，进行最终的检查和修整。
六、安装太阳能电池板1.在支架组件安装完毕后，根据设计要求，在支架上安装太阳能电池板。
确保太阳能电池板的位置和布置密度。
2.完成安装后，进行电池板的固定和调整，确保电池板的稳定性和最佳采光效果。
以上是光伏发电站工程支架基础及支架组件施工方法的一般步骤和注意事项。
在实际施工中，应根据具体情况进行适当的调整和改进。
光伏支架基础施工方案
光伏支架基础施工方案1. 背景介绍光伏支架是太阳能光伏发电系统中的重要组成部分，用于安装光伏组件并保证其稳固性和安全性。
为了确保光伏系统的完整性和稳定性，光伏支架的基础施工十分重要。
本文将介绍光伏支架基础施工的步骤和注意事项，帮助施工人员正确、高效地完成光伏支架的安装。
2. 施工步骤2.1 确定支架布局在进行光伏支架基础施工前，需要根据设计图纸和实际场地情况进行支架的布局。
确定光伏组件的朝向、倾角和间距，以及支架的排布方式和布置方案。
合理的布局能够最大限度地提高光伏系统的发电效率。
2.2 地基准备在进行支架基础施工前，需要对地面进行准备工作。
首先清理地面，将杂草、石块等障碍物清除干净。
然后对地面进行平整，确保地面平整度符合设计要求。
如果地面不平整，需要进行填土或者挖掘等工作，使地面平整。
2.3 打桩打桩是支架基础施工的重要步骤之一。
根据设计图纸的要求，确定支架基础的位置和数量，然后用打桩机进行打桩。
打桩时需要确保桩的深度和间距符合设计要求，桩的位置准确无误。
2.4 浇筑混凝土基础打桩完毕后，需要进行混凝土基础的浇筑。
先将混凝土材料按照设计比例进行搅拌，然后将混凝土倒入桩孔中，用振动棒进行振实。
确保混凝土填充充分且密实，以提高基础的稳固性。
2.5 安装支架等待混凝土基础完全干燥后，可以进行支架的安装。
按照设计图纸和布局要求，将支架的各个部件依次安装好。
在安装过程中，需要注意各个连接处的牢固性，以减少后期的维修和调整工作。
2.6 调整水平度支架安装完毕后，需要对支架进行水平度的调整。
使用水平仪和调整工具，将支架调整到水平状态。
确保支架水平度的准确性，有助于提高光伏组件的发电效率。
3. 施工注意事项•在进行支架基础施工前，需详细阅读设计图纸，确保了解工程要求和施工细节；•施工人员需具备相关施工经验和技能，保证施工质量；•施工过程中需使用合适的施工工具和设备，确保安全和高效；•混凝土浇筑前，需对桩孔进行湿润处理，提高混凝土粘附性；•在安装支架时，需按照设计图纸和施工说明书的要求进行，保证支架的稳固和安全；•完工后需对支架进行检查和测试，确保支架和光伏组件的安装质量；•施工完毕后，需清理施工现场，保持环境整洁。
光伏支架安装方式流程
光伏支架安装方式光伏支架作为光伏电站重要的组成部分，它承载着光伏电站的发电主体。
支架的选择直接影响着光伏组件的运行安全、破损率及建设投资，选择合适的光伏支架不但能降低工程造价，也会减少后期养护成本。
一、光伏支架类型1、根据材料分类根据光伏支架主要受力杆件所采用材料的不同，可将其分为铝合金支架、钢支架以及非金属支架，其中非金属支架使用较少，而铝合金支架和钢支架各有特点。
2、根据安装方式分类二、固定式光伏支架介绍光伏阵列不随太阳入射角变化而转动，以固定的方式接收太阳辐射。
根据倾角设定情况可以分为：最佳倾角固定式、斜屋面固定式和倾角可调固定式。
1、最佳倾角固定式先计算出当地最佳安装倾角，而后全部阵列采用该倾角固定安装，目前在平顶屋面电站和地面电站广泛使用。
1)平顶屋面-混凝土基础支架平顶屋面混凝土基础支架是目前平屋面电站中最常用的安装形式，根据基础的形式可以分为条形基础和独立基础;支架支撑柱与基础的连接方式可以通过地脚螺栓连接或者直接将支撑柱嵌入混凝土基础。
优点：抗风能力好，可靠性强，不破坏屋面防水结构。
缺点：需要先制作好混凝土基础，并养护到足够强度才能进行后续支架安装，施工周期较长。
2)平顶屋面-混凝土压载支架优点：混凝土压载支架施工方式简单，可在制作配重块时同时进行支架安装，节省施工时间。
缺点：混凝土压载支架抗风能力相对较差，设计配重块重量时需要充分考虑到当地最大风力。
3)地面电站-混凝土基础支架地面电站混凝土基础支架多种多样，根据不用的项目地质情况，可选择对应的安装方式，以下主要介绍现浇钢筋混凝土基础、独立及条形混凝土基础、预制混凝土空心柱基础等几种最常见的混凝土基础安装形式。
现浇钢筋混凝土基础根据基础形式不同，现浇钢筋混凝土基础可分为现浇混凝土桩和浇注锚杆。
优点：现浇钢筋混凝土基础开挖土方量少，混凝土钢筋用量小，造价较低、施工速度快。
缺点：现浇钢筋混凝土基础施工易受季节和天气等环境因素限制，施工要求高，一旦做好后无法再调节。
光伏支架安装施工方案
光伏支架安装施工方案一、前期准备工作。
在进行光伏支架安装施工之前，首先需要对施工现场进行充分的前期准备工作。
这包括对地面或屋顶进行勘测和测量，确保支架安装的位置和角度符合设计要求。
同时，需要对施工人员进行技术培训，确保他们具备安全施工的能力。
另外，还需要准备好所需的施工设备和材料，包括支架、螺栓、螺母等。
二、支架安装。
1. 地面支架安装。
在进行地面支架安装时，首先需要在地面进行标线，确定支架的位置和布置。
然后，根据设计要求，进行基础的挖掘和浇筑，确保支架能够牢固地固定在地面上。
接下来，安装支架的立柱和横梁，确保支架的结构稳固可靠。
最后，进行支架的调整和固定，确保支架的安装位置和角度符合设计要求。
2. 屋顶支架安装。
在进行屋顶支架安装时，首先需要对屋顶结构进行检查，确保能够承受支架的重量。
然后，根据设计要求，确定支架的布置和位置。
接下来，进行支架的安装和固定，确保支架能够牢固地固定在屋顶上。
最后，进行支架的调整和固定，确保支架的安装位置和角度符合设计要求。
三、组件安装。
在支架安装完成后，就可以进行光伏组件的安装工作。
首先需要对光伏组件进行检查，确保没有损坏。
然后，根据设计要求，确定组件的布置和位置。
接下来，进行组件的安装和固定，确保组件能够牢固地固定在支架上。
最后，进行组件的电气连接和调试，确保组件能够正常工作。
四、安全施工。
在进行光伏支架安装施工时，需要严格遵守安全施工规范，确保施工过程中不发生安全事故。
施工人员需要佩戴好安全帽、安全鞋等个人防护用品，同时需要使用好安全绳索等安全设施，确保施工过程中的安全。
另外，还需要对施工现场进行安全检查，确保施工现场的安全。
五、施工验收。
在光伏支架安装施工完成后，需要进行施工验收工作。
这包括对支架安装、组件安装、电气连接等进行检查和测试，确保施工质量符合设计要求。
同时，还需要对施工现场进行清理，确保施工现场的整洁和安全。
六、施工总结。
在光伏支架安装施工完成后，需要进行施工总结工作。
光伏发电项目光伏支架及组件安装施工方案
光伏发电项目光伏支架及组件安装施工方案1.项目介绍本项目是一座光伏发电项目，旨在利用太阳能为周围地区提供电力。
项目总装机容量为X兆瓦，建设在Y平方公里的用地上。
2.施工准备2.1施工人员准备根据项目规模和工期要求，安排一定数量的专业安装人员进行施工。
施工人员需要具备相关的电气、焊接和机械知识，并且必须参加安全培训。
2.2设备准备准备包括起重机、焊接机、螺栓切割机、螺栓扭矩扳手等在内的必要设备，并确保这些设备在施工过程中的可靠性和可用性。
3.安全措施3.1安全教育在施工前，对施工人员进行全面的安全教育，并对他们进行安全操作规程的培训。
安全教育的内容包括防止火灾、防止电击、安全使用机械设备等。
3.2安全防护根据施工现场的具体情况，采取必要的安全防护措施，如设置安全围挡、安装防护网、提供防护用具等，确保施工现场的安全。
4.施工工序4.1钢结构施工首先进行钢结构的施工，包括支架框架的制作和焊接、螺栓的安装等。
同时要进行质量检查，确保支架的垂直度、平整度等符合要求。
4.2组件安装完成钢结构施工后，开始进行光伏组件的安装。
根据设计图纸，将组件逐一安装到支架上，并使用螺栓或者其他固定装置进行固定。
4.3电气连接组件安装完成后，进行电气连接。
将组件间的直流电缆进行连接，并接地。
同时，将直流电缆与交流电缆进行连接，接入变流器，并进行接地保护。
4.4调试和运行完成电气连接后，对光伏发电系统进行必要的调试和测试。
测试内容包括组件的开路电压、短路电流以及交流电压和电流的输出等。
完成测试后，系统进入正常运行。
5.质量控制在施工过程中，进行施工质量的控制。
对焊接、螺栓安装、电气连接等工序进行质量检查，并制作记录。
对发现的质量问题及时进行整改，并确保整个施工过程的质量符合设计和规范要求。
以上是光伏发电项目光伏支架及组件安装施工方案的简要内容。
在实施过程中，还应根据具体情况进行详细制定，并确保施工过程的安全和质量。
光伏支架及组件安装技巧详解
光伏⽀架及组件安装技巧详解⼀、安装前准备⼯作1.光伏⽀架及组件在安装前到达场地要选择合理的位置安放，同时周围环境要保持通风⼲燥。
⽀架及组件到场后，检查外包装是否有变形或者损坏，如有损坏，及时联系⼚家进⾏更换。
2.⼯程施⼯前对现场进⾏核实，⽆问题后，按照图纸中标识的基线位置进⾏测量放线，并控制每个⽅阵的直⾓⽅向。
核算设计图纸，计算出各区域的⽀架导轨、配件及组件的使⽤量，按照分布区域数量及施⼯流程分批上料。
⼆、⽀架及组件安装1.⽀架安装依据设计图纸，先进⾏定位放线，彩钢屋⾯主要是夹具的定位，之后进⾏导轨的安装，要注意夹具的间距、同排组件导轨及相邻两排组件导轨的间距。
导轨的安装应按照中间段、两端段、导轨连接件顺序安装，导轨安装完成后，检查每根导轨的⽔平度，每跨导轨的弯曲度不得⼤于1mm。
完成⼀组⽀架安装后,进⾏⽀架位置的精确校核。
要注意前后排的间距、设计中要求离墙边的距离等。
另外，安装⽀架⽴柱、横梁及导轨时不要⼀次性将螺栓紧固到位，⽀架全部调平直后将螺栓全部紧固。
2.组件安装a.太阳能电池板安装与固定太阳能电池板的安装应⾃下⽽上，逐步安装并且做到横平竖直，同⽅陈内电池板间距要保持⼀致，同时也要注意电池板的接线盒的⽅向。
电池板固定时，要⽤螺栓将组件与钢结构中链条进⾏固定，电池板与导轨之间加上双刺垫⽚，套上⼀个中间夹具和侧⾯夹具后，⽤螺母锁死。
b.电池板接线根据设计图纸确定电池板的接线⽅式，接线时应注意勿将正负极接反，保证接线正确。
当每串电池板连接完毕后，检查电池板串开路电压是否正确，连接⽆误后断开⼀块板的接线，进⾏后续⼯序的操作。
c.⽅阵布线组件⽅阵的布线应有⽀撑、固紧、防护等措施，导线应留有适当余量，布线⽅式应符合设计图纸的规定。
连接导线的接头应当镀锡，多股导线应压接接线端⼦，每处接线端最多允许两根芯线，并且两根芯线间要加垫⽚，所有接线螺丝均应拧紧。
⽅阵组件布线完成后，应当对布线、组件连线和⽅阵引出电缆进⾏核对检查，⽆问题后，电⼯负责测量，相邻两个⽅阵电压误差在5V，电流误差5%以内。
06 光伏电站光伏支架搭建
06 光伏电站光伏支架搭建【项目描述】本项目主要讲解光伏支架的搭建施工，主要内容是分拣杆件、摆放杆件、安装立杆、糙平基座、安装剪刀撑连接件、焊接铰链件、连接支撑与托臂、连接斜梁、搭建支架等知识，分九个任务完成本项目的学习。
【技能要点】1.通过本项目的学习，让学生能根据施工图纸分拣杆件。
2.通过本项目的学习，让学生能根据施工图纸摆放杆件。
3.通过本项目的学习，让学生能根据施工图纸安装立杆。
4.通过本项目的学习，让学生能根据施工图纸糙平基座。
5.通过本项目的学习，让学生能根据施工图纸安装剪刀撑连接件。
6.通过本项目的学习，让学生能根据施工图纸焊接铰链件。
7.通过本项目的学习，让学生能根据施工图纸连接支撑与托臂。
8.通过本项目的学习，让学生能根据施工图纸连接斜梁。
9.过本项目的学习，让学生能根据施工图纸搭建支架。
【知识要点】1.熟练掌握根据施工图纸分拣杆件施工方法。
2.熟练掌握根据施工图纸摆放杆件施工方法。
3.熟练掌握根据施工图纸安装立杆施工方法。
4.熟练掌握根据施工图纸糙平基座施工方法。
5.熟练掌握根据施工图纸安装剪刀撑连接件施工方法。
6.熟练掌握根据施工图纸焊接铰链件施工方法。
7.熟练掌握根据施工图纸连接支撑与托臂施工方法。
8.熟练掌握根据施工图纸连接斜梁施工方法。
9.熟练掌握根据施工图纸搭建支架施工方法。
任务一分拣杆件一.分拣杆件施工描述施工中，杆件型号尺寸很多，在杆件材料运至施工现场时，必须对来料杆件进行分拣分类，设置固定的区域存放。
细致的分拣杆件是我们施工少差错的关键，为后续的施工提供便捷准确的安装保证。
二.所需工具与辅料卷尺、材料一览表清单、记号笔。
三.施工方法1．核对来料清单与材料采购单的信息是否一致，核对的信息有材料代号、名称、规格、材质、长度、数量等项。
2．根据来料清单清点来料的材料代号、名称、规格、材质、长度、数量等项与清单标注的是否一致。
3．从每一批来料中抽出一个，用记号笔标记上材料的名称、规格放置到一个固定区域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
06 光伏电站光伏支架搭建【项目描述】本项目主要讲解光伏支架的搭建施工，主要内容是分拣杆件、摆放杆件、安装立杆、糙平基座、安装剪刀撑连接件、焊接铰链件、连接支撑与托臂、连接斜梁、搭建支架等知识，分九个任务完成本项目的学习。
【技能要点】1.通过本项目的学习，让学生能根据施工图纸分拣杆件。
2.通过本项目的学习，让学生能根据施工图纸摆放杆件。
3.通过本项目的学习，让学生能根据施工图纸安装立杆。
4.通过本项目的学习，让学生能根据施工图纸糙平基座。
5.通过本项目的学习，让学生能根据施工图纸安装剪刀撑连接件。
6.通过本项目的学习，让学生能根据施工图纸焊接铰链件。
7.通过本项目的学习，让学生能根据施工图纸连接支撑与托臂。
8.通过本项目的学习，让学生能根据施工图纸连接斜梁。
9.过本项目的学习，让学生能根据施工图纸搭建支架。
【知识要点】1.熟练掌握根据施工图纸分拣杆件施工方法。
2.熟练掌握根据施工图纸摆放杆件施工方法。
3.熟练掌握根据施工图纸安装立杆施工方法。
4.熟练掌握根据施工图纸糙平基座施工方法。
5.熟练掌握根据施工图纸安装剪刀撑连接件施工方法。
6.熟练掌握根据施工图纸焊接铰链件施工方法。
7.熟练掌握根据施工图纸连接支撑与托臂施工方法。
8.熟练掌握根据施工图纸连接斜梁施工方法。
9.熟练掌握根据施工图纸搭建支架施工方法。
任务一分拣杆件一.分拣杆件施工描述施工中，杆件型号尺寸很多，在杆件材料运至施工现场时，必须对来料杆件进行分拣分类，设置固定的区域存放。
细致的分拣杆件是我们施工少差错的关键，为后续的施工提供便捷准确的安装保证。
二.所需工具与辅料卷尺、材料一览表清单、记号笔。
三.施工方法1．核对来料清单与材料采购单的信息是否一致，核对的信息有材料代号、名称、规格、材质、长度、数量等项。
2．根据来料清单清点来料的材料代号、名称、规格、材质、长度、数量等项与清单标注的是否一致。
3．从每一批来料中抽出一个，用记号笔标记上材料的名称、规格放置到一个固定区域。
就确定了材料的固定放置区，同一名称、规格的材料就在该区域堆放。
4．用卷尺对分类堆放的来料进行测量，对照来料清单的要求，核查来料的代号、名称、规格、材质、长度、数量等项是否与清单一致。
5．对于有尺寸不符，焊接有缺陷的来料拣出来，在其材料上标记尺寸不符或焊接缺陷等等标记。
6．对于检出的不合格来料，在来料验收单上注明来料的代号、名称、规格、材质、长度、数量等不合格的原因。
7．对于配件、附件、辅件要清点箱数，核对材料代号、名称、规格、材质、长度、数量等项与清单标注的是否一致。
任务二摆放杆件一．施工描述杆件的摆放是光伏支架建设的基础，杆件摆放必须按图纸的要求对号入位，并做好标记和记录，正确的摆放杆件是有效减少支架搭建返工的机率，提高施工的效率。
二．所需工具与辅料劳保手套、记号笔、小推车、各种型号的杆件。
三．施工方法1．按照杆件摆放的图纸要求，用记号笔在每一个基座上标记上要摆放的杆件名称与型号。
2．用记号笔在每一个杆件上标记上杆件的型号和名称。
3．把标记好的杆件装上小推车，送至图纸标明的基座旁边。
4．已摆放了杆件的基座，在摆放图纸上打√表示已经摆放。
5．杆件摆放完毕，要在现场进行检查和核对杆件是否与图纸要求一致（杆件的型号、数量位置等参数）。
任务三安装立杆一．施工描述把立杆安装到基座上，做到栓和孔对齐，圆垫片糙面向下光面向上套在螺栓上，加一个弹垫，拧上外六角螺母。
二．所需工具与辅料钢管套筒、扳手、水平仪、圆垫片、弹垫、外六角螺母。
三．施工方法1.用钢管套筒校正基座上的预埋件螺栓。
使立杆底部法兰盘上的四个孔与四个预埋件螺栓位置一致。
2.立杆底部法兰盘套在预埋件螺栓上。
3.用钢管套筒或扳手轻敲法兰盘，使其顺利滑下。
4.用钢管套筒对预埋件螺栓微校正。
5.在预埋件螺栓上套上圆垫片，弹垫。
6.在预埋件螺栓上拧上螺母，拧紧固定。
7.用水平仪检查立杆安装的是否水平。
8.安装完毕，检查是否安装到位，不到位的进行微调。
任务四糙平基座一．糙平基座施工描述按照图纸施工的要求，每一列基座，在搭建支架前都要进行统一高度的调整，我们这里称为糙平基座，在一个方阵内，在一排中两头的基座，选出高的一端基座作为标准，用水平管测出另一端基座比标准的基座低多少毫米，在其基座下垫沙灰湿散水泥，使其基座高度一致，在用水泥膏抹平垫高部分与基座一致。
二．所需工具与辅料水平管、水平仪、施工线、拐尺、卷尺、榔头、铁锹、水桶、抹刀、撬杠。
三．施工方法1．检查方阵中的基座高度。
2．从方阵第一排开始进行调整基座，其他排基座调整方法相同。
3．在一排基座中测量两端的基座高度。
4．选出较高的一端作为标准高度，用水平管和拐尺测量出另一端比标准高度低了多少毫米，用记号笔记载在立杆上。
5．用水桶提水，将沙、水泥混合搅拌成湿散水泥。
6．用撬杠把低于标准高度的基座翘起，向该基座下填充沙灰湿散水泥，使其升高至标准高度。
7．用拐尺标定校正调整的基座中心点与施工基线点重合。
8．将调整好的基座与标准高度的基座用施工线连起来，形成施工水平线。
该排的其他基座在施工水平线的高度下调整糙平。
方法同4。
9．用卷尺测量调整的基座之间的距离是否符合图纸标定的要求。
10．用水桶提水，将沙、水泥混合搅拌成水泥膏。
11．使用抹刀将水泥膏抹平垫高部分与基座一致。
12．用水平测量基座是否填充水平。
13．用水平管测量基座是否达到了统一高度。
任务五安装剪刀撑连接件一.安装剪刀撑连接件施工描述为了整个光伏支架稳定牢固，在每一个方阵的开始边和终点边上以及跨度大的中间支撑点上安装剪刀撑。
剪刀撑建立在两个立杆之间，用两根圆钢交叉连接于两立杆之间就形成了剪刀撑。
适度的剪刀撑可以提高整个支架的稳定度和抗风压性能。
二．所需工具与辅料扳手、螺栓、外六角螺母、弹垫、圆垫、连接件、剪刀撑。
三．施工方法1．在需要安装剪刀撑的立杆前摆放一套剪刀撑。
2．在需要安装剪刀撑的立杆前摆放两对连接件。
3．把一对连接件安装到一根立杆上（上下各一连接件）记为Z11和Z12，固定螺栓从外向里穿，先加圆垫片，在加弹垫，拧紧两个螺母。
4．把另一对连接件安装到另一根立杆上（上下各一连接件）记为Z21和Z22。
固定螺栓从外向里穿，先加圆垫片，在加弹垫，拧紧两个螺母。
5．在Z11和Z22之间用剪刀撑的一根支撑串接至连接件上，各端分别加两个圆垫片，各装一个螺母拧紧。
6．在Z21和Z12之间用剪刀撑的另一根支撑串接至连接件上，各端分别加两个圆垫片，各装一个螺母拧紧。
7．两个支撑连接起来就形成了一套剪刀撑，检测两个支撑的张力情况大小，使其均匀受力。
8．用扳手把所有的螺母拧紧，固定。
四．施工作业要求1．按照图纸标定的尺寸、型号连接剪刀撑（型号太多，不易辨认）。
2．每个支撑的受力要均匀。
3．每个连接件的螺母要拧紧。
任务六焊接铰链件一．焊接饺链件施工描述在立杆上端的法兰盘上焊接铰链件，用于连接支架斜梁的支撑，为搭建光伏支架作铰链和支撑固定作用，铰链件焊接为外侧焊接，沿铰链件外边与法兰盘面上线接触点上施焊，共施焊铰链件的两个边。
二．所需工具与辅料电焊机、焊条、铰链件、铅笔、拐尺。
三．施工方法1．根据图纸标注的要求，在已经调整好的立杆顶部法兰盘上作焊接标记。
2．将铰链件放在焊接标记的法兰盘上，使铰链件位于法兰盘的中心位置。
3．测量铰链件左边到法兰盘左边的距离S1，测量铰链件右边到法兰盘右边的距离S2，使S1=S2，即确定了铰链件在法兰盘的中心了。
4．按住铰链件不动，用铅笔沿着铰链件的左右边在法兰盘上画出两条线，即焊接位置线。
5．将铰链件在法兰盘上放好，用电焊机沿焊接位置线施焊。
6．检查每个铰链件的焊接点是否有漏焊、虚焊现象。
如果有重新补焊。
任务七连接支撑与托臂一．连接支撑与托臂施工描述支撑件是连接基座立杆与光伏支架斜梁的桥件,是有效搭建光伏支架的预连接部分,连接支撑是不同尺寸的支撑槽钢与铰链件的连接.托臂是支撑斜梁的承重臂,是承重光伏支架的立柱,托臂连接就是托臂承重槽钢与铰链件的连接。
二.所需工具与辅料扳手、铰链件、不同尺寸支撑槽钢、不同尺寸托臂槽钢、圆垫片、弹垫、外六角螺栓、外六角螺母、小推车。
三．施工方法1．连接支撑（1）取三角形铰链件置于水平地面,链接口向上。
（2）取支撑槽钢,槽钢口向上,放入铰链件接口处。
（3）铰链件螺孔与槽钢螺孔对齐。
（4）取外六角螺栓,套上一个圆垫片,从铰链件外侧螺孔穿入。
（5）在穿入的螺栓上再套一个圆垫片和一个弹垫。
（6）用外六角螺母拧紧。
（7）连接好的支撑，按头尾顺序排好放置。
（8）用小推车把连接好的支撑运到待安装的区域，摆好。
2．连接托臂（1）取三角形铰链件置于水平地面,链接口向上。
（2）取托臂槽钢,槽钢口向上,放入铰链件接口处。
（3）铰链件螺孔与托臂槽钢螺孔对齐。
（4）取外六角螺栓,套上一个圆垫片,从铰链件外侧螺孔穿入。
（5）在穿入的螺栓上再套一个圆垫片和一个弹垫。
（6）用外六角螺母拧紧。
（7）连接好的托臂，按头尾顺序排好放置。
（8）用小推车把连接好的托臂运到待安装的区域，摆好。
任务八连接斜梁一．施工描述斜梁是每一列光伏支架上的主梁,是支架的承重梁,在光伏矩阵中,由于每一列长度不一样,斜梁的型号有很多尺寸,需要两根斜梁槽钢连接起来,放置在支撑上。
二．所需工具与辅料不同尺寸的斜梁槽钢、扳手、拼接件、圆垫片、弹垫、内六角螺栓、外六角螺母、小推车。
三．施工方法1．把两根不同尺寸的斜梁槽钢端对端放置在地面上。
2．把拼接件套在斜梁槽钢端对端位置。
3．拼接件螺栓孔与斜梁螺孔对齐。
4．取四根内六角螺栓分别套上一个圆垫片,对着螺栓孔穿入,在套上圆垫片和弹垫,拧紧螺母。
5．连接好的斜梁，按顺序排好放置。
6．用小推车把连接好的斜梁运到待安装的区域，摆好。
任务九搭建光伏支架一．搭建光伏支架施工描述搭建光伏支架就是把预先连接好的支撑、托臂、斜梁、横梁联接起来，形成一个完整的整体即光伏支架。
二．所需工具及辅料电焊机、焊条、光伏支撑、光伏托臂、斜梁、横梁、活口扳手、内六角扳手、内六角螺栓、外六角螺母、圆垫片、弹片、拼接件、横杆。
三．施工方法1．用一根横杆把同一行的相邻两列光伏立杆连接。
2．用一根横杆把同一列的相邻两列光伏立杆连接。
3．在立杆顶部的法兰盘上焊接铰链件。
4．安装斜梁。
5．把支撑与斜梁和铰链件连接。
6．调整斜梁高度与水平位置。
7．统一本矩阵内斜梁的高度一致。
8．拧紧所有的螺母，稳固斜梁。
9．焊接好所有的焊接点。
11．按照图纸标明的位置安装横梁。
12．连接横梁拼接件。
13．在斜梁上安装长条螺母。
14．用内六角螺栓把横梁固定在长条螺母上。
15．调整横梁间距与水平位置。
16．拧紧所有的螺母，稳固横梁。
17．检查所有铰链件的螺母是否拧紧。
18．检查所有的施焊点是否存在虚焊、漏焊等现象。
