双脉冲发生器电子测量课程设计报告讲解
开关电源双脉冲测试方法详解
开关电源双脉冲测试方法详解
引言
开关电源是电子设备中常用的一个电源类型，其性能指标的测
试是电子设备测试的重要内容之一。
其中，双脉冲测试是评估开关
电源负载能力和线路干扰的重要手段之一。
本文将详细介绍开关电
源双脉冲测试的方法和注意事项。
开关电源双脉冲测试方法
实验装置
双脉冲测试的实验装置如下图所示：
实验装置由主电源、开关电源、双脉冲发生器、示波器等组成。
其中，双脉冲发生器需满足频率范围、脉宽、幅度等参数要求，详
见相关标准。
测试步骤
1. 将双脉冲发生器连接至开关电源负载端，设置合适的脉宽、
重复频率、上升时间和下降时间等参数。
2. 打开主电源，启动开关电源。
3. 通过示波器观察负载电压波形和脉冲信号波形，记录参数数据。
4. 根据参数数据进行测量和分析。
注意事项
1. 测试前应对实验装置进行检查和校准，确保设备正确连接和
参数设置无误。
2. 实验室应具备良好的地线和屏蔽条件，防止线路干扰和快速
瞬变等问题。
3. 注意安全，避免电源过载和短路等危险。
4. 双脉冲测试时需选择合适的脉宽、频率和幅度等参数，实验
数据应具备可重复性和可信度。
结论
开关电源双脉冲测试方法是评估开关电源性能的重要手段之一，掌握正确的测试方法和注意事项，对于提高测试效率和准确性有重
要意义。
双脉冲测试基本原理及意义
双脉冲测试基本原理及意义双脉冲测试是一种常用的电路测试技术，它通过利用两个不同频率的脉冲信号来实现对电路的测试和测量。
本文将介绍双脉冲测试的基本原理和意义。
双脉冲测试的基本原理是利用两个不同频率的脉冲信号对待测电路进行激励，然后通过采集和分析待测电路的响应来得到相关的测试结果。
其中，一个脉冲信号用于激励待测电路，另一个脉冲信号用于参考。
通过对两个信号之间的相位差进行测量，可以得到待测电路的转换特性或者时域响应。
双脉冲测试具有以下几个重要的意义：高精度测量：相比其他测试方法，双脉冲测试可以提供更高的精度和准确度，尤其在对高频电路或者复杂电路进行测试时表现出色。
宽频带测试：双脉冲测试可以在宽频带范围内进行测试，适用于测量频率响应、带宽、滞后等参数。
抗干扰能力强：双脉冲测试采用了不同频率的脉冲信号，可以有效抑制外界干扰，提高测试的稳定性和可靠性。
应用广泛：双脉冲测试可以应用于各种电路的测试和测量，包括但不限于滤波器、放大器、混频器等。
综上所述，双脉冲测试具有重要的意义，不仅提供了高精度的测量结果，还适用于多种电路和频率范围的测试需求。
双脉冲测试是一种测试电路中串联的压降元件（比如二极管）的方法。
它基于利用两个短脉冲信号，一个作为测试信号，另一个作为参考信号。
通过测量两个信号之间的差异，可以确定压降元件的特性和性能。
工作原理如下：首先发送一个短脉冲信号作为测试信号，通过压降元件。
然后发送另一个短脉冲信号作为参考信号，不经过压降元件。
测量测试信号和参考信号之间的差异，得到压降元件的压降特性。
双脉冲测试的技术细节包括：使用适当的脉冲发生器和测量设备来生成和测量脉冲信号。
选择合适的脉冲宽度和频率，以确保信号的准确性和稳定性。
确定恰当的测量时间窗口，以捕获和分析脉冲信号的特性。
考虑电路中其他元件的影响，并采取相应的补偿措施。
双脉冲测试在电路分析和元件性能评估中具有重要的意义，主要体现在以下几个方面：测量电路中压降元件的电特性，如二极管的正向压降、反向漏电流等。

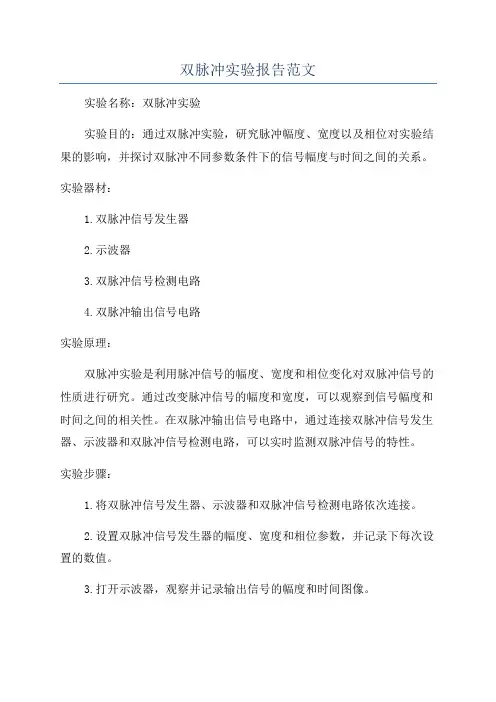

双脉冲实验报告范文
双脉冲实验报告范文实验名称：双脉冲实验实验目的：通过双脉冲实验，研究脉冲幅度、宽度以及相位对实验结果的影响，并探讨双脉冲不同参数条件下的信号幅度与时间之间的关系。
实验器材：1.双脉冲信号发生器2.示波器3.双脉冲信号检测电路4.双脉冲输出信号电路实验原理：双脉冲实验是利用脉冲信号的幅度、宽度和相位变化对双脉冲信号的性质进行研究。
通过改变脉冲信号的幅度和宽度，可以观察到信号幅度和时间之间的相关性。
在双脉冲输出信号电路中，通过连接双脉冲信号发生器、示波器和双脉冲信号检测电路，可以实时监测双脉冲信号的特性。
实验步骤：1.将双脉冲信号发生器、示波器和双脉冲信号检测电路依次连接。
2.设置双脉冲信号发生器的幅度、宽度和相位参数，并记录下每次设置的数值。
3.打开示波器，观察并记录输出信号的幅度和时间图像。
4.重复步骤2和步骤3，改变双脉冲信号的参数，观察并记录不同条件下的输出结果。
实验数据与结果分析：通过实验记录的数据，可以得出双脉冲信号的幅度与时间之间存在一定的关系。
随着双脉冲信号的幅度增大，信号的时间也会相应变化，即信号的时间增加。
这是由于脉冲信号的幅度和宽度变化导致的，脉冲信号的幅度增大会使得信号在相同时间内传输更多的能量，因此信号到达的时间会有所延迟。
实验结论：双脉冲实验通过对双脉冲信号的幅度、宽度和相位进行调控，并观察输出信号的幅度和时间关系，得出了脉冲信号的幅度和时间存在一定的相关性。
双脉冲信号的幅度增大会导致信号的时间延迟，而幅度减小则会使信号的时间提前。
这一实验结果对于脉冲信号的传输和处理等领域具有一定的指导作用。
实验总结：通过本次实验，我对双脉冲实验的原理和方法有了更深入的理解。
实验过程中，我掌握了连接双脉冲信号发生器、示波器和双脉冲信号检测电路的步骤，并学会了观察和记录实验数据。
通过分析实验结果，我也深入了解了双脉冲信号的幅度和时间之间的关系。
这次实验对于我的科研能力提升和实验操作能力的培养具有一定的意义。
双相时钟脉冲电路实验报告
双相时钟脉冲电路实验报告一、引言双相时钟脉冲电路是一种常用的电子电路，用于同步和控制数字系统中的各个模块。
在本实验中，我们将通过搭建双相时钟脉冲电路并进行实验，探究其工作原理和性能指标。
二、实验目的1.理解双相时钟脉冲电路的基本原理；2.掌握搭建双相时钟脉冲电路的方法和步骤；3.测量和分析双相时钟脉冲电路的性能指标。
三、实验器材和元件1.函数发生器；2.集成电路（如74LS74）；3.电阻、电容等元件；4.示波器；5.逻辑分析仪。
四、实验原理双相时钟脉冲电路是由两个相位相差90度的时钟信号控制的电路。
其中，一个时钟信号称为CLK，另一个时钟信号称为CLKB。
两个时钟信号的频率相同，相位差为90度。
在双相时钟脉冲电路中，常用的集成电路是74LS74型D触发器。
该触发器具有两个时钟输入端CLK和CLKB，以及数据输入端D和输出端Q。
当CLK上升沿到来时，如果D为高电平，则Q输出为高电平；如果D为低电平，则Q输出为低电平。
当CLKB上升沿到来时，触发器的状态不变。
五、实验步骤1.搭建双相时钟脉冲电路，将函数发生器的输出接到CLK和CLKB输入端；2.将逻辑分析仪的输入端分别接到CLK和CLKB输出端，测量两个时钟信号的频率和相位差；3.将示波器的探头分别接到CLK和CLKB输出端，观察两个时钟信号的波形；4.将逻辑分析仪的输入端接到D触发器的数据输入端D，测量输出端Q的波形；5.调节函数发生器的频率和幅值，观察输出端Q的变化。
六、实验结果与分析1. 时钟信号的频率和相位差测量结果通过逻辑分析仪测量得到，CLK和CLKB的频率均为1kHz，相位差为90度。
2. 时钟信号的波形观察结果通过示波器观察得到，CLK信号和CLKB信号均为方波信号，频率为1kHz，且相位差为90度。
3. 输出端Q的波形观察结果通过逻辑分析仪测量得到，当D为高电平时，输出端Q为高电平；当D为低电平时，输出端Q为低电平。
4. 函数发生器频率和幅值对输出端Q的影响通过调节函数发生器的频率和幅值，观察得到，当函数发生器的频率增大时，输出端Q的频率也随之增大；当函数发生器的幅值增大时，输出端Q的幅值也随之增大。

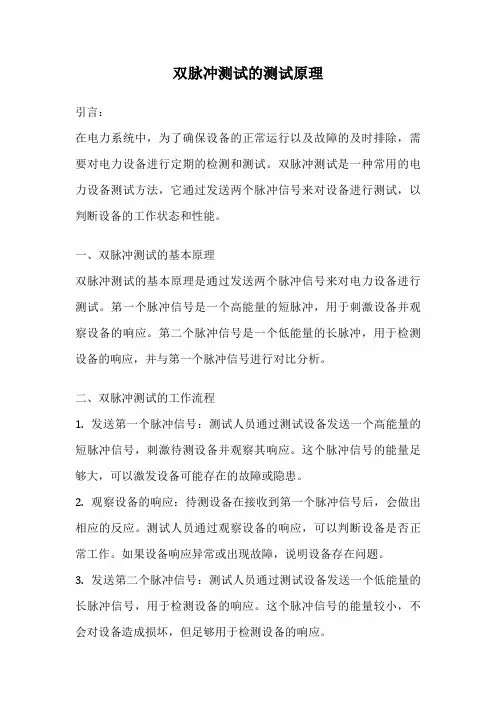

双脉冲测试的测试原理
双脉冲测试的测试原理引言：在电力系统中，为了确保设备的正常运行以及故障的及时排除，需要对电力设备进行定期的检测和测试。
双脉冲测试是一种常用的电力设备测试方法，它通过发送两个脉冲信号来对设备进行测试，以判断设备的工作状态和性能。
一、双脉冲测试的基本原理双脉冲测试的基本原理是通过发送两个脉冲信号来对电力设备进行测试。
第一个脉冲信号是一个高能量的短脉冲，用于刺激设备并观察设备的响应。
第二个脉冲信号是一个低能量的长脉冲，用于检测设备的响应，并与第一个脉冲信号进行对比分析。
二、双脉冲测试的工作流程1. 发送第一个脉冲信号：测试人员通过测试设备发送一个高能量的短脉冲信号，刺激待测设备并观察其响应。
这个脉冲信号的能量足够大，可以激发设备可能存在的故障或隐患。
2. 观察设备的响应：待测设备在接收到第一个脉冲信号后，会做出相应的反应。
测试人员通过观察设备的响应，可以判断设备是否正常工作。
如果设备响应异常或出现故障，说明设备存在问题。
3. 发送第二个脉冲信号：测试人员通过测试设备发送一个低能量的长脉冲信号，用于检测设备的响应。
这个脉冲信号的能量较小，不会对设备造成损坏，但足够用于检测设备的响应。
4. 对比分析：测试人员将第一个脉冲信号和第二个脉冲信号的响应进行对比分析。
通过比较两个信号的差异，可以判断设备是否存在问题，并确定具体的故障类型。
三、双脉冲测试的应用领域双脉冲测试广泛应用于电力设备的巡检、故障诊断和性能评估等方面。
主要应用领域包括：1. 变压器测试：双脉冲测试可以用于检测变压器的绝缘性能、匝间短路和回路电阻等参数。
通过测试结果，可以判断变压器是否需要进行维修或更换。
2. 线路测试：双脉冲测试可以用于检测线路的绝缘性能、电阻和电容等参数。
通过测试结果，可以判断线路是否存在漏电、接地或短路等问题。
3. 开关设备测试：双脉冲测试可以用于检测开关设备的触头接触性能、绝缘状况和动作速度等参数。
通过测试结果，可以判断开关设备是否正常工作。
最新脉冲发生器课程设计
脉冲发生器一．设计题目脉冲发生器的设计二．主要技术指标脉冲信号发生器:频率2K-20K可调三．方案论证与选择NE555构成的单稳态电路（触发时间为一秒）单稳工作方式，它可分为3种。
见图示。
第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1 和1.1.2为代号。
他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。
图2-1 555人工启动单稳第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。
他们的输入特点都是“RT-7.6-CT”，都是从2端输入。
1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。
图2-2 555脉冲启动单稳第3种（图3）是压控振荡器。
单稳型压控振荡器电路有很多，都比较复杂。
为简单起见，我们只把它分为2个不同单元。
不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。
图中列出了2个常用电路。
图2-3单稳型压控振荡电路四．系统总图图2-4 总体电路图波形发生器一、设计题目波形发生器的设计与制作二．主要技术指标输出频率为160Hz的正弦波、方波、三角波。
正弦波幅度10V；方波幅度6V;三角波幅度为4V。
三．方案论证及选择：正弦波:方案一、由R、C振荡电路产生，其中包括R、C串并联电路和R、C移相电路两种。
方案二、由L、C振荡电路产生。
方案三、由集成运放构成的RC桥式振荡电路产生。
包括放大、反馈、选频和稳幅等基本部分。
输出波形稳定性良好。
方波：方案一、方波可由NE555构成多谐振荡器来产生。
方案二、由运放构成的电压比较器，在运放的输出端引入限流电阻和两个背靠背的稳压管组成双向限幅方波产生电路。
三角波：方案一、由方波来产生：可以由NE555电路产生的方波或是集成运放产生的通过R、C积分来得到。
方案二、由同相输入迟滞比较器和积分器产生方案选择：通过对以上方案进行比较，我们选择的方案是：正弦波是由集成运放构成的RC 桥式振荡电路产生。
电子测量技术实验报告
实验一：示波器的一般应用一、实验目的：了解通用电子示波工器工作原理的基础上，学会正确使用示波器测量各种电参数的方法。
二、实验仪器：1、函数信号发生器，SG1646，1台；2、双踪示波器，型号CA8000系列，数量1台。
三、实验原理在时域信号测量中，电子示波器无疑是最具代表性的典型测量仪器。
它可以精确复现作为时间函数的电压波形（横轴为时间轴，纵轴为幅度轴），不仅可以观察相对于时间的连续信号，也可以观察某一时刻的瞬间信号，这是电压表所做不到的。
我们不仅可以从示波器上观察电压的波形，也可以读出电压信号的幅度、频率及相位等参数。
电子示波器是利用随电信号的变化而偏转的电子束不断轰击荧光屏而显示波形的，如果在示波管的X偏转板（水平偏转板）上加一随时间作线性变化的时基信号，在Y偏转板（垂直偏转板）加上要观测的电信号，示波器的荧光屏上便能显示出所要观测的电信号的时间波形。
若水平偏转板上无扫描信号，则从荧光屏上什么也看不见或只能看到一条垂直的直线。
因此，只有当X偏转板加上锯齿电压后才有可能将波形展开，看到信号的时间波形。
一般说来，Y偏转板上所加的待观测信号的周期与X偏转板上所加的扫描锯齿电压的周期是不相同的，也不一定是整数倍，因而每次扫描的起点对待观测信号来说将不固定，则显示波形便会不断向左或向右移动，波形将一片模糊。
这就有一个同步问题，即怎样使每次扫描都在待观测信号不同周期的相同相位点开始。
近代电子示波器通常是采用等待触发扫描的工作方式来实现同步的。
只要选择不同的触发电平和极性，扫描便可稳定在待观测信号的某一相应相位点开始，从而使显示波形稳定、清晰。
在现代电子示波器中，为了便于同时观测两个信号（如比较两个信号的相位关系），采用了双踪显示的办法，即在荧光屏上可以同时有两条光迹出现，这样，两个待测的信号便可同时显示在荧光屏上，双踪显示时，有交替、断续两种工作方式。
交替、断续工作时，扫描电压均为一种，只是把显示时间进行了相应的划分而已。
最新脉冲发生器课程设计
脉冲发生器一．设计题目脉冲发生器的设计二．主要技术指标脉冲信号发生器:频率2K-20K可调三．方案论证与选择NE555构成的单稳态电路（触发时间为一秒）单稳工作方式，它可分为3种。
见图示。
第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1 和1.1.2为代号。
他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。
图2-1 555人工启动单稳第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。
他们的输入特点都是“RT-7.6-CT”，都是从2端输入。
1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。
图2-2 555脉冲启动单稳第3种（图3）是压控振荡器。
单稳型压控振荡器电路有很多，都比较复杂。
为简单起见，我们只把它分为2个不同单元。
不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。
图中列出了2个常用电路。
图2-3单稳型压控振荡电路四．系统总图图2-4 总体电路图波形发生器一、设计题目波形发生器的设计与制作二．主要技术指标输出频率为160Hz的正弦波、方波、三角波。
正弦波幅度10V；方波幅度6V;三角波幅度为4V。
三．方案论证及选择：正弦波:方案一、由R、C振荡电路产生，其中包括R、C串并联电路和R、C移相电路两种。
方案二、由L、C振荡电路产生。
方案三、由集成运放构成的RC桥式振荡电路产生。
包括放大、反馈、选频和稳幅等基本部分。
输出波形稳定性良好。
方波：方案一、方波可由NE555构成多谐振荡器来产生。
方案二、由运放构成的电压比较器，在运放的输出端引入限流电阻和两个背靠背的稳压管组成双向限幅方波产生电路。
三角波：方案一、由方波来产生：可以由NE555电路产生的方波或是集成运放产生的通过R、C积分来得到。
方案二、由同相输入迟滞比较器和积分器产生方案选择：通过对以上方案进行比较，我们选择的方案是：正弦波是由集成运放构成的RC 桥式振荡电路产生。
双脉冲
IGBT双脉冲测试一．双脉冲测试平台：图1.测试平台1.1平台简介：本套测试平台选用infineon的IGBT双脉冲开关损耗测试台，本实验平台可以精确的调整脉宽和脉冲间隔时间，提供5V的双脉冲输出。
测试台由两部分组成：脉冲发生器和测试板（IGBT驱动电路以及半桥测试电路）。
脉冲发生器：15V输入、脉冲触发、第一脉冲宽度调节（0.8us~40us），脉冲宽度调节（0.8us~20us），第二脉冲宽度调节（0.8us~40us）、5V脉冲输出。
测试板：脉冲输入、15V输出、220V交流输入、负载电感（100uH）、Llk:外接杂散电感（默认短路）、被侧IGBT、电流输出、测量参考地、IGBT栅极电阻选择、模拟电流故障触发、驱动器使能、输入通道选择。
IRS2890DS半桥驱动芯片是一种高电压，高速功率MOSFET和IGBT半桥栅极驱动器，门极的输入范为是10V-20V,该芯片典型的内部框图所示图2.IRS2890DS内部结构图其中Hin与Lin分别为上桥IGBT驱动的逻辑输入信号，HO与LO分别为上桥与下桥IGBT的门极输出信号，通过门极驱动电阻Rgon与IGBT的门极相连驱动IGBT的导通与关断。
ITRIP为过电流模拟输入。
ITRIP动作时，输出关闭并激活RFE低电平；ITRIP变成不动作时，RFE在外部设置时间tFLTCLR保持低电平，然后自动变为不活动（开路高阻抗）。
通过切换通道选择按钮选择要驱动的IGBT,在双脉冲测试的拓扑中由于拓扑中上桥的IGBT始终处于封锁状态，因此只需将切换开关选择下桥即可。
下图为驱动芯片的时序图。
图3.时序图在A期间，当驱动器接收到同时开启高和低侧IGBT的命令时，芯片内部的穿透保护使得高侧和低侧输出都保持在关断状态，避免了上下桥臂直通的危险。
在ITRIP为低电平，RFE 为高电平时，当Hin/Lin为高电平，其输出HO/Lo为高电平，驱动相应的IGBT导通或关断.在区间B期间，当ITRIP输入电平的由低变高时，所有的栅极驱动输出都被禁用，同时RFE由低拉到了高，只有当ITRIP重新回到低，RFE有低电平到高电平，才能有效的输出。
双脉冲发生器电子测量课程教学设计报告
电子测量课程设计报告双脉冲发生器学院：班级：学号：姓名：一、实验目的1、设计内容：设计一个双脉冲发生器，要求信号输出短路电流大于20mA，输出波形如下所示：2、设计要求：①周期要求如上图所示。
②脉冲峰值大于10V。
二、设计思路和原理1、基本设计思路为得到课程设计要求的双脉冲波形图，可以经过下面步骤得到：（1）得到周期10ms的方波1；（2）得到周期40ms的方波2；（3）方波1与方波2“与”得到基本二脉冲波形；（4）设计一个放大电路，对基本二脉冲波形进行放大，使它的峰峰值达到10V以上。
2、方案设计（1）方波1发生电路设计：要得到周期10ms占空比50%的方波，可以选择利用两个与非门和RC构成多谐振荡器，它只能产生占空比为50%周期T约为2.2RC（R1=R2=R，C1=C2=C）如下图所示，通过设置RC参数产生满足条件的方波。
该电路有两种过程。
其一是正反馈过程。
非门G1和非门G2均处于非高电平或低电平，而A点电压u A上升时，G1输出电压u~Q下降，通过C1的耦合使B点电压u B下降，使G2输出电压u Q上升，又通过C2的耦合使u A再上升，最终使~Q降到低电平，Q升到高电平。
这个过程时间很短，是瞬间完成的。
其二是暂稳态过程。
正反馈过程完成后，两个电容开始按指数规律充放电，当其中之一达到阈值电压时，电路又进入正反馈，结果是达到另一个暂稳态，如此往复循环，形成振荡。
若电路对称，即R1=R2=R，C1=C2=C，则输出方波，其重复周期为T=2t=2.2RC。
（2）方波2发生电路设计：将方波1经过二分频电路得到周期为40ms的方波2。
（3）放大电路设计：综合考虑，选择了共射极放大电路，其放大效果最佳，但产生相位相反的输出电压，因此进行逻辑“与”的时候选择了逻辑“与非”。
3、方案设计原理图三、仿真的波形：1、周期10ms占空比50%的方波1：实际测得波形：2、周期40ms占空比50%的方波2：测得波形：3、最终波形：实际测得波形：4、仿真总结从仿真图中可以看出，波形是有一定的误差，这是因为在计算周期的过程中存在计算误差。
双脉冲实验报告
双脉冲实验报告双脉冲实验1. 双脉冲实验概述通过双脉冲实验可以观察IGBT 在开通、关断过程中是否有不合适的震荡，评估二极管的反向恢复行为和安全裕量以及确定有源钳位电路的工作点，保证其在极限工况下可靠工作，在额定工况下可持续工作。
1.1 双脉冲实验的基本原理 实验电路如下图1a 所示。
D 1Q 1D 2Q 2L 0C 0U DCT 1V g_Q1I C1I D2I C1I D2I L0tI L0V CE1V CE1V D2V D2T 2T 3t t t t (a)(b)图1 双脉冲实验电路(a)及各关键点波形(b)图1a 中Q1、Q2为IGBT 模块，型号是FS800R07A2E3，开关管Q 2栅极施加负压保持关断状态，Q 1栅极施加由DSP 提供的双脉冲波形，调节脉冲宽度T 1、T 2和T 3可以调节电流I C1、I L0的大小。
D 1和D 2为开关管内部并联二极管。
L 0为测试用空心电感，大小为25uH 。
C 0为母线端薄膜电容，本次实验为了能确保大电流输出，电容量取2000uF 。
Us 为直流电源，用于调节母线电压。
图1a 中所标各关键点电压和电流波形如图1b 所示。
其中，V g_Q1为开关管Q 1的双脉冲驱动信号，I C1为Q 1集电极电流，V CE1为Q 1集-射电压，I D2为并联二极管D 2的电流，V D2为二极管正向电压，I L0为电感L 0电流。
在实际电路中由于漏感及寄生电容的存在，开关切换时波形中会有电压及电流尖峰，主要表现为：● 在t 2及t 4时刻，Q 1关断，电压V CE1存在漏感电压尖峰；● 在t3时刻，Q 1逐渐导通，D 1逐渐关断，电流I D2存在反向恢复电流尖峰，电压V D2存在漏感电压尖峰。
以上两点需要通过双脉冲实验进行验证，确保电压、电流应力不超过开关管安全工作区。
1.2 栅极有源钳位电路图1a 中Q 1关断时，集-射极会承受直流母线电压Us 与漏感尖峰的叠加，负载电流越大，尖峰越高，为了保护开关管，驱动电路中加入下图2所示的有源钳位电路。
双相时钟脉冲电路实验报告
双相时钟脉冲电路实验报告一、实验目的本实验的目的是通过搭建双相时钟脉冲电路，了解双相时钟脉冲电路的工作原理，掌握双相时钟脉冲电路的设计方法和调试技巧，提高学生对数字电路设计的理解和能力。
二、实验原理1. 双相时钟脉冲电路概述双相时钟脉冲电路是指在同一时间周期内，产生两个互不重叠且频率相同的时钟信号。
这两个时钟信号可以分别用于控制两组数字信号，在数字系统中有广泛应用。
2. 双相时钟脉冲电路设计方法(1) 选择基准振荡器：基准振荡器可以采用晶体振荡器或者RC振荡器，其频率应根据所需系统频率进行选择。
(2) 分频器设计：为了得到两个互不重叠且频率相同的时钟信号，需要使用分频器将基准振荡器输出的方波信号分成两部分。
分频器可以采用JK触发器或D触发器等元件构成。
(3) 逻辑门电路设计：在分频后得到两个互不重叠且频率相同的时钟信号后，需要使用逻辑门电路将两个信号进行合成，得到双相时钟脉冲信号。
逻辑门电路可以采用与门、或门等元件构成。
三、实验器材1. 电源：直流电源（0-30V，0-3A）2. 示波器：数字示波器（100MHz）3. 元器件：JK触发器、与非门、或非门、晶体振荡器、电容、电阻等。
四、实验步骤1. 搭建双相时钟脉冲电路。
2. 调试双相时钟脉冲电路，观察输出波形是否符合要求。
3. 测量双相时钟脉冲频率和占空比，并记录数据。
五、实验结果分析1. 实验现象通过示波器观察输出波形，可以看到双相时钟脉冲信号的两个互不重叠的方波信号。
在正常工作状态下，两个方波信号应该频率相同且占空比一致。
2. 实验数据分析通过测量得到的数据可以计算出双相时钟脉冲信号的频率和占空比。
如果测量结果与设计要求不符，则需要重新调整元件参数或重新搭建电路。
六、实验总结本实验通过搭建双相时钟脉冲电路，了解了双相时钟脉冲电路的工作原理和设计方法。
通过调试电路，掌握了数字电路设计的调试技巧。
同时，对数字电路的理解和能力也得到了提高。
附录几种常见仪器使用说明核电子学实验讲义
附录：几种常用仪器的使用方法A、双脉冲发生器一、概述：实验室中的双脉冲发生器有MFS—70A型双脉冲发生器、XC—16B型双脉冲发生器和ZJW1521型双脉冲发生器，还有NF1512A型脉冲发生器，前三种发生器的面板布局如图1所示；NF1512A型脉冲发生器面板布局如图2所示。
图1 三种类型双脉冲发生器面板图图2 NF1512A型脉冲发生器面板图MFS—70A双脉冲发生器的主要脉冲参数如主振重复频率、脉冲宽度、延迟时间等范围都比较宽，并且可以直接从度盘上读出。
尤其是脉冲幅值具有较高精度和高稳定度的特点。
另外，还专门设计了“频率倍乘”电路可以对范围内的任意频率进行“倍乘”。
因此适宜用于各种脉冲电路的研究、测试以及各种核电子仪器的调试。
MFS—70A双脉冲发生器的原理框图如下（其它的模拟发生器框图大致相同，有的部分作了简化）：图3 MFS—70A双脉冲发生器的原理框图二、主要技术性能：MFS—70A双脉冲发生器能在-5～+40℃环境温度范围内使用，在常温下经校正以后可以达到下列指标：1、仪器可以由内部主振级或外部信号源触发，还可以进行单次触发。
(1)内触发时，脉冲重复频率从MHz Hz 1~1。
其值由五档粗调、细调度盘以及“频率倍乘”旋钮位置确定，能够连续复盖，其误差不超过额定值的±7%。
(2)外触发时，对幅度不小于P P V ~5，频率为KHz Hz 500~10的正弦波或方波均能在适当选择外触发极性并调节“触发电平”后获得稳定的触发。
还可用按钮开关或外触发信号进行单次触发（即产生单个脉冲）。
2、仪器的“频率倍乘”能够对MHz Hz 1~1范围内的任意频率作不均匀的1.0⨯，2.0⨯，3.0⨯，4.0⨯，…，0.1⨯倍乘。
3、双脉冲相对延迟时间从ms s 10~1.0μ，分五档能够连续复盖，其误差不超过额定值的s μ03.0%10±±。
4、主脉冲宽度可从ms s 10~1.0μ，分五档能够连续复盖，其误差不超过额定值的s μ03.0%10±±。
mosfet双脉冲测试电路
mosfet双脉冲测试电路Mosfet双脉冲测试电路是一种常用于对Mosfet进行性能测试和参数测量的电路。
Mosfet是一种常见的场效应管，具有高速开关和放大功能，广泛应用于电子设备中。
为了能够准确评估Mosfet的性能，我们需要使用专门的测试电路来进行测试和测量。
Mosfet双脉冲测试电路的基本原理是利用两个脉冲信号来驱动Mosfet，并通过测量Mosfet的输出电流和电压来评估其性能。
这个测试电路通常由信号发生器、电源、电阻和测试仪器组成。
信号发生器产生两个脉冲信号，分别作为Mosfet的控制信号和输入信号。
电源为Mosfet提供工作电压，而电阻则用于限制电流和测量电压。
测试仪器用于测量Mosfet的输出电流和电压。
在进行Mosfet双脉冲测试之前，我们需要先确定测试电路的参数设置。
其中包括脉冲信号的频率、幅值和占空比，以及电源电压和电阻的数值。
这些参数的选择应根据具体的测试要求和Mosfet的规格来确定。
通常情况下，我们会根据Mosfet的最大额定电流和电压来选择适当的参数。
在进行Mosfet双脉冲测试时，首先需要将Mosfet连接到测试电路中，并根据实际需求设置好各个参数。
然后，通过信号发生器来产生两个脉冲信号，并将其分别作为Mosfet的控制信号和输入信号。
同时，电源会提供工作电压，而电阻则用于限制电流和测量电压。
通过测试仪器，我们可以测量到Mosfet的输出电流和电压。
通过对Mosfet输出电流和电压的测量，我们可以评估其性能。
例如，我们可以通过测量输出电流来判断Mosfet的开关速度和驱动能力。
而通过测量输出电压，我们可以评估Mosfet的电压放大倍数和线性特性。
这些参数的测量结果可以帮助我们了解Mosfet的性能表现，并为后续的设计和应用提供参考。
需要注意的是，在进行Mosfet双脉冲测试时，我们需要严格控制测试电路的工作条件，以避免对Mosfet造成损害。
特别是在选择电源电压和电阻数值时，要确保其不超过Mosfet的最大额定值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子测量课程设计报告
双脉冲发生器
学院：
班级：
学号：
姓名：
一、实验目的
1、设计内容：
设计一个双脉冲发生器，要求信号输出短路电流大于20mA，输出波形如下所示：
2、设计要求：
①周期要求如上图所示。
②脉冲峰值大于10V。
二、设计思路和原理
1、基本设计思路
为得到课程设计要求的双脉冲波形图，可以经过下面步骤得到：
（1）得到周期10ms的方波1；
（2）得到周期40ms的方波2；
（3）方波1与方波2“与”得到基本二脉冲波形；
（4）设计一个放大电路，对基本二脉冲波形进行放大，使它的峰峰值达到10V 以上。
2、方案设计
（1）方波1发生电路设计：
要得到周期10ms占空比50%的方波，可以选择利用两个与非门和RC构成多谐振荡器，它只能产生占空比为50%周期T约为2.2RC（R1=R2=R，C1=C2=C）如下图所示，通过设置RC参数产生满足条件的方波。
该电路有两种过程。
其一是正反馈过程。
非门G1和非门G2均处于非高电平或低电平，而A点电压u A上升时，G1输出电压u~Q下降，通过C1的耦合使B点电压u B下降，使G2输出电压u Q上升，又通过C2的耦合使u A再上升，最
终使~Q降到低电平，Q升到高电平。
这个过程时间很短，是瞬间完成的。
其二是暂稳态过程。
正反馈过程完成后，两个电容开始按指数规律充放电，当其中之一达到阈值电压时，电路又进入正反馈，结果是达到另一个暂稳态，如此往复循环，形成振荡。
若电路对称，即R1=R2=R，C1=C2=C，则输出方波，其重复周期为T=2t=2.2RC。
（2）方波2发生电路设计：
将方波1经过二分频电路得到周期为40ms的方波2。
（3）放大电路设计：
综合考虑，选择了共射极放大电路，其放大效果最佳，但产生相位相反的输出电压，因此进行逻辑“与”的时候选择了逻辑“与非”。
3、方案设计原理图
三、仿真的波形：
1、周期10ms占空比50%的方波1：
实际测得波形：
2、周期40ms占空比50%的方波2：
测得波形：
3、最终波形：
实际测得波形：
4、仿真总结
从仿真图中可以看出，波形是有一定的误差，这是因为在计算周期的过程中
由于不知道放大器存在计算误差。
在放大电路设计部分，放大倍数为A v=−βR L
r be
件的β值为多少，所以只能采取试探法取R L的值，发现当R3=500Ω，R8=10kΩ,时，可以满足要求。
