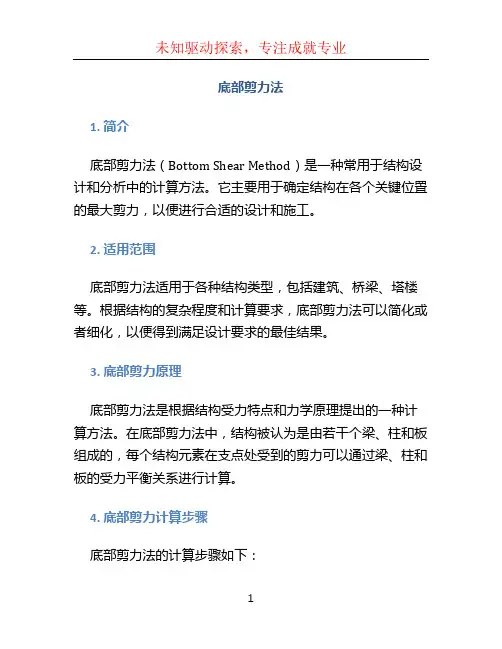

底部剪力法1. 简介底部剪力法（Bottom Shear Method）是一种常用于结构设计和分析中的计算方法。
它主要用于确定结构在各个关键位置的最大剪力，以便进行合适的设计和施工。
2. 适用范围底部剪力法适用于各种结构类型，包括建筑、桥梁、塔楼等。
根据结构的复杂程度和计算要求，底部剪力法可以简化或者细化，以便得到满足设计要求的最佳结果。
3. 底部剪力原理底部剪力法是根据结构受力特点和力学原理提出的一种计算方法。
在底部剪力法中，结构被认为是由若干个梁、柱和板组成的，每个结构元素在支点处受到的剪力可以通过梁、柱和板的受力平衡关系进行计算。
4. 底部剪力计算步骤底部剪力法的计算步骤如下：步骤一：确定结构类型根据结构的实际情况和设计要求，确定结构的类型，包括梁、柱、板等。
步骤二：建立结构模型根据结构类型和设计要求，建立结构的模型，包括支座、梁、柱和板的位置和数量，以及相互之间的连接关系。
步骤三：计算支座反力根据结构模型和加载情况，计算支座处的反力，包括竖向力和水平力。
步骤四：计算剪力大小根据结构在各个关键位置受力平衡的条件，计算各个结构元素（包括梁、柱和板）在支点处的剪力大小。
步骤五：确定最大剪力在计算得到各个结构元素的剪力大小后，确定结构在各个关键位置的最大剪力。
5. 应用与优势底部剪力法在结构设计和分析中具有广泛的应用和重要的优势，包括：•简化计算：底部剪力法通过简化结构的计算和分析过程，提高了计算效率和设计准确性。
•统一设计：底部剪力法将结构分为若干个结构元素，统一了设计和施工的标准和规范。
•节约成本：底部剪力法可以针对结构中的关键位置进行设计优化，以减少结构材料和施工成本。
•适应性强：底部剪力法可以根据结构的不同要求进行细化或简化，以适应各类结构的设计和分析需求。
6. 结论底部剪力法是一种常用的结构设计和分析方法，适用于不同类型的结构。
通过底部剪力法，可以对结构在各个关键位置的剪力进行准确计算和合理设计，从而实现结构的安全性和经济性的平衡。
计算地震作用的方法
计算地震作用的方法地震作用计算可是个很重要又有点复杂的事儿呢。
一、底部剪力法。
这是一种比较简单的方法哦。
它主要适用于高度不超过40m、以剪切变形为主且质量和刚度沿高度分布比较均匀的结构。
就像是那种规规矩矩的小房子，不太复杂的建筑结构就可以用这个方法来计算地震作用。
它的基本思路呢，就是先算出一个总的底部剪力，这个剪力就像是整个建筑在地震时受到的一个总的“拉拽力”。
然后再根据一定的规则把这个总的力分配到各个楼层上去。
就好比是有一大袋糖果（底部剪力），要按照一定的方法分给每个小朋友（楼层）。
二、振型分解反应谱法。
这个方法就相对复杂一些啦。
它适用于比较高的建筑或者结构不规则的建筑。
它的理念是把结构在地震下的振动分解成好多不同的振型，每个振型都有自己的频率、周期和振型参与系数。
这就像是把一个复杂的舞蹈动作（建筑在地震中的振动）分解成一个个单独的舞步（振型）。
然后呢，根据反应谱曲线，算出每个振型对应的地震作用，最后再把这些不同振型的地震作用组合起来，得到结构总的地震作用。
这就像是把每个舞步的力量（每个振型的地震作用）合起来，才是这个舞蹈完整的力量（结构总的地震作用）。
三、时程分析法。
这个方法可就更酷啦。
它是直接输入地震波，就像真的让建筑去经历一场地震一样。
然后通过数值计算，一步一步地算出结构在地震过程中的反应。
不过呢，这个方法计算量超级大，就像要做一个超级复杂的大工程。
它一般用于特别重要的建筑或者是超高层、大跨度等复杂结构。
因为这些建筑结构太特殊啦，用前面两种方法可能不够准确，就像对待超级宝贝一样，得用最精细的方法来计算地震作用。
不管是哪种方法，都是为了让我们的建筑在地震的时候能够尽可能地安全。
建筑工程师们就像建筑的守护者，通过这些方法算出地震作用，然后设计出安全可靠的建筑结构，让大家在房子里住着安心、放心。
这也是对每一个生命的尊重和保护呢。
第八讲底部剪力法
注意:H1=3.5m, H2=7.0m H3=10.5m
V1=F1+F2+F3=833.7KN V2=F2+F3=667.0KN V3=F3=333.5KN
振型分解法的结果：
V1=845.8 V2=671.6KN V3=335.8KN
V3 V2 V1
的地震作用效应按计算结果放大3
倍，但增大的2倍不向下传递。
3 算例比较
用底部剪力法计算如图结构的层间地震剪力。 8度第一组，多遇烈度,Ⅲ类场地。层高3.5米。
解：结构的基本周期 T1=0.467s，Tg=0.45s
1)、等效总重力荷载代表值：
Geq=0.85ΣGi =5997.6KN
例： 用底部剪力法计算如图结构的层间地震剪 力。8度第一组，多遇烈度,Ⅲ类场地。层高3.5 米。
g1=1.363, g2=-0.428 , g3=0.063
n
mi x ji
i1
j
n
mi
x
2 ji
i 1
4) 计算各振m型i j各x j楼i ( x层g (的t ) 地 震j (作t )用)max Fji j j x jiGi
第一振型地震作用
F11=167.4KN F12=334.4KN F13=334.2KN 第二振型地震作用
Fn n FEK
Tg(s) <0.35
T1>1.4Tg 0.08T10.07
0.35--0.55 0.08T10.01
0.55
0.08T1-0.02
顶层： F Fn Fn
Fn n FEK
其它层
Fi
Gi Hi Gi Hi
Fek (1 - n )
Fn+1 ×3
简述确定结构地震作用的底部剪力法的基本原理适用范围和步骤
简述确定结构地震作用的底部剪力法的基本原理适用范围和步骤1. 引言1.1 概述底部剪力法是一种常用的结构抗震设计方法，通过对结构底部的剪力进行控制和分配，以提高结构的整体抗震性能。
它基于结构地震作用的特点和结构体系的响应机制，能够较为准确地评估结构在地震作用下的抗震性能，并为工程实践中的建筑设计提供依据。
1.2 文章结构本文将详细介绍底部剪力法的基本原理、适用范围和步骤。
首先，我们将阐述底部剪力概念以及影响结构地震作用的因素；其次，我们将介绍底部剪力法的基本原理及其推导过程；接着，我们将讨论底部剪力法适用范围，并讨论建筑类型、结构形式和地震烈度等因素对其限制；最后，我们将给出底部剪力法的具体步骤，包括确定设计地震加速度谱和周期参数、计算结构质量和弹性刚度分布情况以及确定结构基底剪力分配系数并进行抗震验算。
最后，我们将对底部剪力法的基本原理和适用范围进行总结，并展望其在工程实践中的应用前景。
1.3 目的本文旨在清晰地介绍底部剪力法的基本原理、适用范围和步骤，以帮助读者更好地理解和运用该方法进行结构抗震设计。
通过阐述其基本原理和推导过程，读者可以深入了解底部剪力法的内涵；而讨论其适用范围和局限性则有助于读者准确地选择适合的场景应用该方法；最后，给出的具体步骤可以指导读者在实际工程项目中应用底部剪力法进行抗震设计。
通过本文的阐述，我们希望提高读者对底部剪力法及其应用的认识水平，并促进该方法在工程实践中的广泛应用。
2. 底部剪力法的基本原理2.1 底部剪力的概念底部剪力是指地震作用下，建筑结构底部承受的水平力。
在结构设计中，底部剪力是一个重要的参数，它能够直接体现结构在地震作用下的抗震性能。
2.2 结构地震作用的影响因素对于一个建筑结构来说，其受到地震作用的程度取决于多个因素。
其中包括建筑物所处的地区地震烈度、土壤条件、结构和材料等因素。
这些因素会直接影响到结构所承受的地震力大小及其分布情况。
2.3 底部剪力法的基本原理及其推导过程底部剪力法是一种常用的简化方法，用于确定结构在地震作用下底部所承受的最大水平力。
底部剪力法
底部剪力法
底部剪力法是一种使用底部力控制结构的振动方法，它用于降低加速度。
它基于一个简单的原理，即底部的受力降低结构振动。
这种方法是被称为底部剪力控制技术（BFFT）的一种特殊技术。
底部剪力法控制结构振动的原理是，沿着结构的底部放置力量，以阻止这种振动。
力可以通过电磁驱动器，机械分离垫，摩擦螺栓或活塞形成，以及其他多种方式形成。
电力驱动器的作用是，它们利用馈电的变化来改变力的大小，以控制结构的振动。
底部剪力控制结构振动的效率与控制受力位置做出的贡献有关。
另外，调整受力位置也可以减少不必要的振动。
底部剪力法也可以帮助精确控制振动，从而使结构具有较低的振动水平。
应用底部剪力控制的有益影响还包括：
1、改善结构的稳定性，减少其失稳的可能性。
2、增强结构的耐久性，加强其耐久性。
3、减少摩擦，减少对设备的损坏。
4、降低噪声，减少对环境的不良影响。
底部剪力控制结构振动的效率，取决于应用此技术的正确性，和使用正确类型的剪力控制器。
错误使用可能会增大结构振动，损坏机器设备，甚至结构自身，从而造成不必要的损失。
底部剪力法和振型分解反应谱法的异同
底部剪力法和振型分解反应谱法是两种常用的结构地震响应分析方法，用于计算结构在地震作用下的受力和变形。
它们在原理和应用上有一些异同之处：
底部剪力法（Base Shear Method）：
原理：底部剪力法是一种力的平衡方法，基于结构总质量和地震力之间的平衡关系，将地震力按照结构的刚度和相对刚度分配到各个层面或支撑点上，进而计算出结构的受力和变形。
特点：
利用地震力按刚度分配的方法，将地震力分布到结构各层面或支撑点上。
简化了地震响应分析，适用于常规的结构体系。
结构刚度和地震力分配的假设对结果影响较大，需要合理选择地震力分配系数和抗侧刚度分布。
振型分解反应谱法（Mode Superposition Response Spectrum Method）：
原理：振型分解反应谱法是基于振型分解和叠加原理，将结构的地震响应分解为各个振型的响应，并利用振型反应谱进行叠加计算得到总体响应。
特点：
将结构的振动特性和地震激励的频谱特性相结合，通过模态分析计算各个振型的响应，然后叠加得到总体响应。
能够考虑结构的多个振型对地震响应的贡献，更加准确地分析结构的动力特性。
需要进行模态分析和振型选择，计算较为复杂，适用于复杂结构和对动力特性分析较为关注的工程。
总体上，底部剪力法是一种力的平衡方法，基于结构刚度和地震力进行分配，适用于常规结构；而振型分解反应谱法则是基于振动特性和频谱分析的方法，适用于复杂结构和对动力特性分析较为关注的工程。
两种方法在实际工程应用中，根据结构类型和分析需求的不同，可灵活选择使用。
底部剪力法公式
底部剪力法公式
底部剪力法（Bottom-Up Shear Method）是一种常用于计算混凝土结构中梁的剪力的方法。
该方法的公式如下：
V = ΣVc - ΣVs - Vp
其中，V表示梁的剪力，ΣVc表示混凝土的剪力，ΣVs表示钢筋的剪力，Vp表示预应力筋的剪力。
具体来说，ΣVc的计算方法为：ΣVc = αc ×b ×d ×fck，其中αc为混凝土的剪力系数，一般取0.5；b为梁的宽度；d为梁的有效高度，即截面高度减去钢筋直径的一半；fck为混凝土的强度等级。
ΣVs的计算方法为：ΣVs = ΣAs ×fy / cotθ，其中ΣAs为梁中钢筋的总面积；fy为钢筋的屈服强度；θ为钢筋与水平方向的夹角，一般为45度。
Vp的计算方法因结构形式不同而异。
对于单向受弯梁，Vp可以通过计算预应力筋的拉力得到；对于双向受弯梁，则需要考虑预应力筋的压力和弯矩的作用。
需要注意的是，底部剪力法仅适用于剪力作用在梁底部的情况。
对于剪力作用在梁顶部的情况，应使用顶部剪力法。
此外，还应根据具体结构的特点，选择适当
的计算方法和参数。
第11讲底部剪力法
影响系数；多层砌体房屋、底部框架 Gi ---i质点重力荷载代表值；
和多层内框架砖房，宜取水平地震影 响系数最大值；
Hi
---
i质点的计算高度；
2
四、底部剪力法适用范围 底部剪力法适用于一般的多层砖房等砌体结构、内
框架和底部框架抗震墙砖房、单层空旷房屋、单层工业 厂房及多层框架结构等低于40m以剪切变形为主的规则 房屋。
Fn
Fn
当结构层数较多时，按上式计算出的水平地
Fk
Gk
H k
震作用比振型分解反应谱法小。
为了修正，在顶部附加一个集中力 Fn 。
Fn n FEK
F1
G1
H1
n --- 顶部附加地震作用系数，多层内框架
砖房取0.2,多层刚混、钢结构房屋按 下表,其它可不考虑。
顶部附加地震作用系数
Tg (s)
T1 1.4Tg T1 1.4Tg
m3 180t K3 98MN/m m2 270 t K2 195 MN/m m1 270t K1 245 MN/m
解：（1）计算结构等效总重力荷载代表值 Geq 5997 .6kN
（2）计算水平地震影响系数 max 0.16 Tg 0.4s 1 0.139
（3）计算结构总的水平地震作用标准值 FEK 833 .7kN
T1 1.4Tg T1 1.4Tg
0.35 0.08T1 0.07
0
0.35 ~ 0.55 0.08T1 0.01
0
0.55 0.08T1 0.02
0
用标准值
Fi
H iGi
n
FEK (1 n )
H kGk
k 1
7
例1：试用底部剪力法计算图示框架多遇地 震时的层间剪力。已知结构的基本周期 T1=0.467s ,抗震设防烈度为8度,Ⅱ类场地, 设计地震分组为第二组。
