实验1：双绞线的制作与测试
计算机网络实验报告-双绞线制作与测试
信息学院
实验报告
学号：姓名：班级：
课程名称：计算机网络实验名称：双绞线的制作与测试
实验性质：①综合性实验②设计性实验√验证性实验
实验时间：2015 年9 月18 日实验地点：睿智4栋303
本实验所用设备：双绞线、水晶头、网线钳、网线测试仪
实验报告：（包括：目的、方法、原理、结果或实验小结等。
）
一、实验目的
1、学会制作双绞线
2、学会使用网线测试仪
二、实验过程
1、准备实验所需的实验器材
2、将剪好的双绞线的一头，按照比水晶头长0.5cm的长度送入压线工具的剥皮刀口转动，将皮剥去。
接上页：
3、将剥好皮的双绞线，按A标或B标的线序(线序见下图)排列，并用手指捻平。
4、将芯线放到压线钳切刀处，8根线芯要在同一平面上并拢，而且尽量直，留下一定的线
芯长度约1.5CM处剪齐。
5、将双绞线插入RJ45水晶头中，插入过程均衡力度直到插到尽头。
并且检查8根线芯是
否已经全部充分、整齐地排列在水晶头里面。
6、用压线钳用力压紧水晶头，抽出即可。
7、用上述方法，做好双绞线的另一头。
8、把网线的两头分别插到双绞线测试仪上，打开测试仪开关测试指示灯亮起来。
如果正常网线，两排的指
示灯都是同步亮的，如果有此灯没同步亮，证明该线芯连接有问题，应重新制作。
任课教师评语：
教师签字：年月日注：每学期至少有一次设计性实验。
每学期结束请任课教师按时按量统一交到教学秘书处。
实验1 双绞线的制作
实验1双绞线的制作一、实验目标：1、通过RJ－45水晶头制作网络连接线，进一步理解EIA/TIA-568-B（简称T568B）规范标准；2、熟练掌握网络连接线的制作方法。
二、实验要求1、实训环境： RJ－45头2个、双绞线1.2米；RJ－45压线钳若干把、测试仪一套。
2、实训重点：按推荐T568B规范标准制作；摸索并掌握双绞线理序、整理的要领，尽可能总结出技巧；用测试仪测试导通情况并记录，完成实验报告，总结成败经验。
三、实验基础知识1、EIA/TIA-568-B标准EIA/TIA-568-B简称T568B。
其双绞线的排列顺序为：白橙，橙，白绿，兰，白兰，绿，白棕，棕。
依次插入RJ－45头的1~8号线槽中。
参见图8-1图8-1如果双绞线的两端均采用同一标准（如T568B），则称这根双绞线为：直连线式。
这是一种用得最多的联接方式，能用于异种网络设备间的联接，如计算机与集线器的联接、集线器与路由器的联接。
通常平接双绞线的两端均采用T568B联接标准。
如果双绞线的两端采用不同的联接标准（如一端用T568A，另一端用T568B），则称这根双绞线为：跨接线式或交叉线。
能用于同种类型设备联接，如计算机与计算机的直联、集线器与集线器的级联。
如果有些集线器（或交换机）本身带有“级联端口”，当用某一集线器的“普通端口”与另一集线器的“级联端口”相联时，因“级联端口”内部已经做了“跳接”处理，这时只能用“直连线式”双绞线来完成其联接。
同一局域网内部，连接到各工作站的双绞线应使用同一规范标准制作（T568A或T568B，推荐使用T568B标准），否则可能导致局域网工作不正常。
值得注意。
2、双绞线理序、整理技巧双绞线的四对八根导线是有序排列的，对于100M及以上的网络传输速率，每一根线都有定义（即各有分工），八种颜色的线如何实现快速排序并对应到RJ－45水晶头的导线槽内，不难总结出技巧：第一步：将四对双绞线初排序，如果以深颜色的四根线为参照对象，在手中从左到右可排成：橙，兰，绿，棕；第二步：拧开每一股双绞线，浅色线排在左，深色线排在右，深色、浅色线交叉排列；第三步：跳线：将白兰和白绿两根线对调位置，对照T568B标准，发现线序已是：白橙，橙，白绿，兰，白兰，绿，白棕，棕；第四步：理直排齐：将八根线并拢，再上下、左右抖动，使八根线整齐排列，前后（正对操作者）都构成一个平面，最外两根线位置平行。

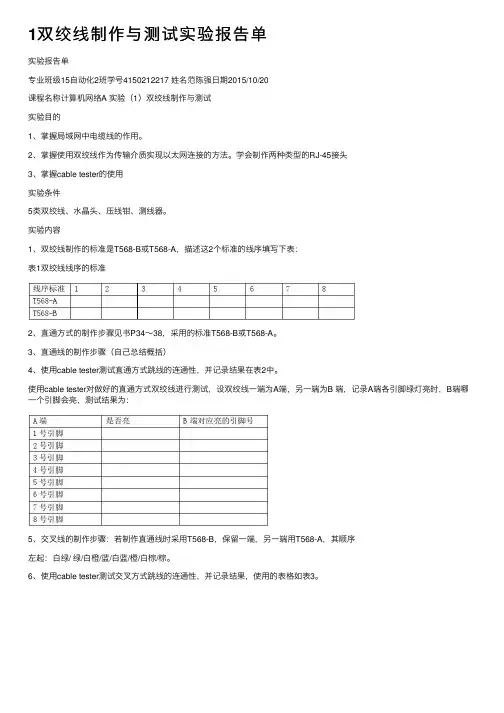

1双绞线制作与测试实验报告单
1双绞线制作与测试实验报告单
实验报告单
专业班级15⾃动化2班学号4150212217 姓名范陈强⽇期2015/10/20
课程名称计算机⽹络A 实验（1）双绞线制作与测试
实验⽬的
1、掌握局域⽹中电缆线的作⽤。
2、掌握使⽤双绞线作为传输介质实现以太⽹连接的⽅法。
学会制作两种类型的RJ-45接头
3、掌握cable tester的使⽤
实验条件
5类双绞线、⽔晶头、压线钳、测线器。
实验内容
1、双绞线制作的标准是T568-B或T568-A，描述这2个标准的线序填写下表：
表1双绞线线序的标准
2、直通⽅式的制作步骤见书P34～38，采⽤的标准T568-B或T568-A。
3、直通线的制作步骤（⾃⼰总结概括）
4、使⽤cable tester测试直通⽅式跳线的连通性，并记录结果在表2中。
使⽤cable tester对做好的直通⽅式双绞线进⾏测试，设双绞线⼀端为A端，另⼀端为B 端，记录A端各引脚绿灯亮时，B端哪⼀个引脚会亮，测试结果为：
5、交叉线的制作步骤：若制作直通线时采⽤T568-B，保留⼀端，另⼀端⽤T568-A，其顺序
左起：⽩绿/ 绿/⽩橙/蓝/⽩蓝/橙/⽩棕/棕。
6、使⽤cable tester测试交叉⽅式跳线的连通性，并记录结果，使⽤的表格如表3。
7、实验过程是否出现问题，如何解决？
8、对本次实验有何建议？
进阶练习
下列设备之间的连接应使⽤上⾯制作哪种双绞线？（1）PC与交换机相连（2）交换机和交换机相连
（3）交换机和集线器相连
（4）PC机与路由器相连
（5）交换机与路由器相连
实验体会。
实验1：双绞线的制作与测试
实验1：双绞线的制作与测试第一篇：实验1：双绞线的制作与测试计算机网络技术实验指导书实验一双绞线的制作与测试一、实验目的1、了解构建计算机网络的硬件设备及软件环境。
2、了解非屏蔽双绞线制作的相关标准。
3、掌握在各种应用环境下非屏蔽双绞线的作用与制作。
4、掌握网线线缆测试仪的使用。
二、实验设备1、RJ45压线钳2、RJ45水晶头若干3、超五类线或六类线若干4、RJ45网络测试仪2套三、实验原理1、分类：双绞线TP(Twisted Pair)分为非屏蔽双绞线(UTP：Unshielded TP)和屏蔽双绞线(STP Shielded TP)，而屏蔽双绞线又可分为FTP(铝箔屏蔽双绞线)、SFTP(铝箔、铜网屏蔽双绞线)、SSTP(独立屏蔽双绞线)等。
2、双绞线的“双绞”含义：一对双绞线一般由两根22-26号绝缘铜导线相互缠绕而成。
把两根绝缘的铜导线按一定密度互相绞在一起，可降低信号干扰的程度，每一根导线在传输2把图1-1 双绞线内部构造中辐射的电磁波会被另一个根导线上发出的电磁波抵消。
计算机网络技术实验指导书3、RJ-45接头：即俗称的水晶头，常用于数据电缆的端接，实验设备、配线架模块间的连接及变更。
如图1-2所示。
4、双绞线的布线标准（1）线对和针序号的对应关系有两种国际标准：ANSI/TIA/EIA 568-A(图1-2)和ANSI/TIA/EIA 568-B(图1-3)。
简称为A类和B类标准，工程上使用较多的为B类标准制作连接线、插座、配线架。
线对和针序号的对应关系为：ANSI/TIA/EIA 568-A：1-白/绿、2-绿、3-白/橙、4-蓝、5-白/蓝、6-橙、7白/棕、8-棕；图1-3 布线标准图1-2 水晶头ANSI/TIA/EIA 568-B：1-白/橙、2-橙、3-白/绿、4-蓝、5-白/蓝、6-绿、7白/棕、8-棕；6、网线制作方法：直通线：双绞线两边都按照 EIAT/TIA 568B 标准连接水晶头。
实验1 双绞线跳线制作与测试
实验1 双绞线跳线制作与测试一、实验目的：1. 掌握使用网线钳制作具有RJ45接头的双绞线跳线的技能；2. 能够使用网线测试仪测试双绞线跳线的正确性；3.培养初步的协同工作能力。
二、实验设备：1. RJ45压线钳一把2. 超5类双绞线若干3. 测线仪一个4. 水晶头两个三、实验任务任务1：制作一条超5类双绞线的直通线任务2：制作一条超5类双绞线的交叉线四、实验步骤（一）制作标准与跳线类型每条双绞线中都有8根导线，导线的排列顺序必须遵循一定的规律，否则就会导致链路的连通性故障，或影响网络传输速率。
1. T568-A与T568-B标准目前，最常用的布线标准有两个，分别是EIA/TIA T568-A和EIA/TIA T568-B两种。
在一个综合布线工程中，可采用任何一种标准，但所有的布线设备及布线施工必须采用同一标准。
通常情况下，在布线工程中采用EIA/TIA T568-B标准。
（1）按照T568B标准布线水晶头的8针（也称插针）与线对的分配如图1.1所示。
线序从左到右依次为：1-白橙、2-橙、3-白绿、4-蓝、5-白蓝、6-绿、7-白棕、8-棕。
4对双绞线电缆的线对2插入水晶头的1、2针，线对3插入水晶头的3、6针。
（2）按照T568A标准布线水晶头的8针与线对的分配如图1.2所示。
线序从左到右依次为：1-白绿、2-绿、3-白橙、4-蓝、5-白蓝、6-橙、7-白棕、8-棕。
4对双绞线对称电缆的线对2接信息插座的3、6针，线对3接信息插座的1、2针。
2. 判断跳线线序只有搞清楚如何确定水晶头针脚的顺序，才能正确判断跳线的线序。
将水晶头有塑料弹簧片的一面朝下，有针脚的一方向上，使有针脚的一端指向远离自己的方向，有方型孔的一端对着自己，此时，最左边的是第1脚，最右边的是第8脚，其余依次顺序排列。
3. 跳线的类型按照双绞线两端线序的不同，通常划分两类双绞线。
（1）直通线根据EIA/TIA 568-B 标准，两端线序排列一致，一一对应，即不改变线的排列，称为直通线。

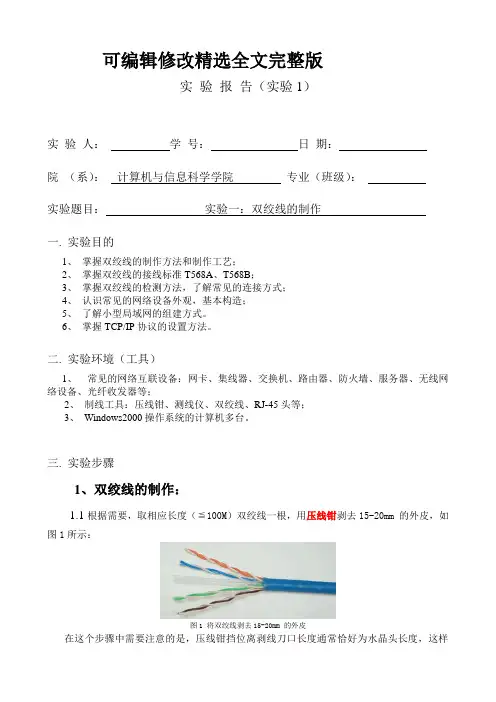

计算机网络实验报告-实验一：双绞线的制作精选全文完整版
可编辑修改精选全文完整版实验报告（实验1）实验人：学号：日期：院（系）：计算机与信息科学学院专业（班级）：实验题目：实验一：双绞线的制作一. 实验目的1、掌握双绞线的制作方法和制作工艺；2、掌握双绞线的接线标准T568A、T568B；3、掌握双绞线的检测方法，了解常见的连接方式；4、认识常见的网络设备外观，基本构造；5、了解小型局域网的组建方式。
6、掌握TCP/IP协议的设置方法。
二. 实验环境（工具）1、常见的网络互联设备：网卡、集线器、交换机、路由器、防火墙、服务器、无线网络设备、光纤收发器等；2、制线工具：压线钳、测线仪、双绞线、RJ-45头等；3、Windows2000操作系统的计算机多台。
三. 实验步骤1、双绞线的制作：1.1根据需要，取相应长度（≦100M）双绞线一根，用压线钳剥去15-20mm 的外皮，如图1所示：图1 将双绞线剥去15-20mm 的外皮在这个步骤中需要注意的是，压线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。
若剥线过长看上去肯定不美观，另一方面因网线不能被水晶头卡住，容易松动；若剥线过短，则因有保护层塑料的存在，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，影响线路的质量。
1.2按照T568B标准将相互缠绕在一起的线缆逐一解开并把几组线缆依次地排列好并理顺，排列的时候应该注意尽量避免线路的缠绕和重叠；图2 按T568B标准理线通常双绞线的制作有二种接线标准，即EIA/TIA布线标准中规定的T568A和T568B标准。
其中，T568B标准是100M局域网中常用的接线方式。
T568B标准如下图表所示：脚位 1 2 3 4 5 6 7 8颜色橙白橙绿白蓝蓝白绿褐白褐表1-1-2 T568B标准T568A标准如下图表所示：脚位 1 2 3 4 5 6 7 8颜色绿白绿橙白蓝蓝白橙褐白褐表1-1-3 T568A标准1.3 把线缆依次排列好并理顺压直之后，应该细心检查一遍，确认无误后用压线钳的剪线刀口把线缆顶部裁剪整齐。
网络实验报告(实验一双绞线制作)
双绞线制作及网络配置一、实验要求1.能够自己独立完成双绞线的制作2.学习网络配置的方法, 能够完成计算机直接连接通信和通过交换机连接通信。
二、实验过程1.双绞线的制作（1）双绞线也叫双扭线, 有两部分构成: 网线和水晶头。
（2）剥-----用工具从网线端头五厘米处剥掉表层的橡胶外皮。
排-----将暴露在外面的八根电路线按照顺序排列好, 并把线压平摆其。
我们采用的是EIA/TIA568B的标准, 所以排列的顺序为: 1.橙白 2.橙 3.绿白 4.蓝 5.蓝白 6.绿 7.棕白 8.棕如果采用A标准则是把1和3,2和6交换位置即可。
（3）插----通过和水晶头比较后, 确定彩色线的长度, 用工具剪齐, 把水晶头带卡的一边向着手心, 把线插入水晶头里面, 确定线全部插入。
且灰色橡胶外皮有部分在水晶头内。
压线---用压线的工具把水晶头放入其中, 然后用力压, 与此同时用手将彩线慢慢的往里推, 保证线全部进入水晶头里面。
使彩线与水晶头上的金属片接触完好。
测----将做好的双绞线插入测量的工具中, 便可观察出制作是否成功。
而且可以知道那根线是工作的, 通过检测可以检查问题并及时改正。
实验完成后将实验用具交还至老师处, 收拾好实验桌。
2.网络配置（1）集线器用于物理层的连接通信, 而交换机用于数据链路层的连接通信（2）计算机直接通过集线器连接通信1.先以C类内部地址配置计算机四台电脑的IP地址分别设为192.168.1.2 192.168.1.3 192.168.1.4192.168.1.5 （本机）2.通过网线直接通过集线器连接两台计算机（能Ping通）打开命令指示符输入Ping 192.168.1.4 按下ENTER 会出现如下结果: 打开IRIS 软件运行, 得到如下结果（2）通过交换机连接通信1.通过交换机将两台计算机连接组成LAN （能相互Ping通）打开命令指示符, 输入Ping 192.168.1.4 按下ENTER 会出现如下结果:将组建的LAN连接到出口交换机 , 打开IRIS 软件运行, 得到如下结果集线器和交换机的区别: 比如有a b c d 四台机子,用集线器连起来,它们在互相通信的时候,比如a要把数据传给b,但同时c也要传给d,它们是不能同时进行的,也就是说a传给b数据的时候,c不能传数据给d.而交换机可以让它们同时进行.。
实验一：双绞线制作与测试
实验一：双绞线制作与测试信息科学与技术学院实验报告课程名称:计算机网络技术实验项目::双绞线的制作与测试一、实验目的及要求1、实验目的：（1）熟悉常见的两种双绞线类型T568A和T568B及其线序；（2）熟练掌握两种类型的双绞线制作的制作方法；（3）掌握剥线/压线钳和测线仪的正确使用；（4）了解双绞线和水晶头的组成结构；2、实验要求：（1）正确合理使用剥线/压线钳；（2）正确掌握双绞线的制作；（3）会正确使用测线仪测试制作好的直通线和交叉线的连通性；二、实验仪器、设备或软件网线一根、RJ-45水晶头四个、剥线/压线钳一个、测线仪一台三、实验内容及原理1、双绞线（TP）：是由两条相互绝缘的导线按照一定的规格互相缠绕（一般以顺时针缠绕）在一起而制成的一种通用配线，属于信息通信网络传输介质。
双绞线分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
2、双绞线接头线序的两种排法分别为T568A标准和T568B标准：（1）T568A线序：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕；（2）T568B线序：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕；3、双绞线网线分为直通线、交叉线、反转线：（1）直通线：两端接头的线序相同，一般工程标准要求两端都遵循T568B标准。
（2）交叉线：两端接头的线序不同，一端按T568A标准，一端按T568B 标准。
四、实验步骤（或过程）1.直通线的制作（1）选线选取一根长约1米长的双绞线（2）制作第一步：利用双绞线剥线/压线钳（也可以使用专用的剥线钳、剥线器及其他工具）将双绞线的外皮剥去2-3厘米。
如下图所示：图1.1剥线图第二步：小心的剥开每一对线，按照T568B线序排序图1.2T568B线序图第三步：左手握紧排好的线然后右手用剥线/压线钳将线尽量剪齐一点，线留在外面的距离不宜过长，一般在1.2厘米到1.4厘米之间，这样有利于压线。
第四步：把剪齐后的线，按顺序弄整齐然后插入水晶头的后端图1.3T568B水晶头第五步：确定双绞线的每根线已经正确放置之后，用剥线/压线钳压接水晶头接头第六步：重复以上5个步骤做好网线的另一头（3）测试将制作完成的网线的两个接头分别插入测线仪的两个接口中，打开测线仪开关，观察两组灯。
实验报告1双绞线的制作
题目：制作EIA/TIA568B标准双绞线
姓名
袁向中
日期
2016.1.20
实验环境：实验室
实验内容与完成情况：
1、熟悉各种制作双绞线的工具。
2、试是否正常。
1、剥线利用多功能压线钳将双绞线的外皮剥去2－3厘米，也就是三指宽。
出现的问题：
1试验中多次出现探针与芯线接触不良；
2测试仪的灯能亮，但双绞线两端排列顺序有错
解决方案（列出遇到的问题和解决办法，列出没有解决的问题）：1压线时一定要均匀缓慢用力，并且要用力压到底，使探针完全刺破双绞线芯线
2测试时要仔细观察测试仪两端指示灯的对应是否正确。
2、理线按照EIA/TIA568B标准排列芯线。
3、剪线在剪线过程中，需左手紧握已排好了的芯线，然后用剥线/压线钳剪齐芯线，芯线外留长度不宜过长，通常在1.2-1.4厘米之间。
4、插线插线就是把剪齐后的双绞线插入水晶头的后端，顶端对齐。
5、压线压线也就是利用剥线/压线钳挤压水晶头。
测线测试仪上8个指示灯都依次为绿色闪过，证明网线制作成功。
实验1 双绞线制作
实验1 双绞线制作【实验目的】1.熟悉双绞线连接器RJ-45制作过程和网线连接的原则；2.做出合格的直通或交叉五类双绞线。
【实验原理】1.1双绞线双绞线由两根具有绝缘保护层的铜导线组成，按照一定的密度相互绞在一起，改变导线的电气特性，从而降低信号的干扰程度。
双绞线分为屏蔽双绞线（Shielded Twisted Pair，STP）和非屏蔽双绞线（Unshielded Twisted Paired，UTP）两种类型。
STP外面由一层金属材料包裹，以减小辐射，防止信息被窃听；同时具有较高的数据传输速率，但价格较高，安装也比较复杂，一般只在某些特殊场合（如受电磁辐射严互、对传输质量要求较高等）的布线中使用；UTP无金属屏蔽材料，只有一层绝缘胶皮包裹，比较柔软，便于在墙角等不规则地方施工，但信号的衰减比较大，价格相对便宜，广泛应用于网络布线工程中。
UTP在塑料绝缘皮里包裹着8根信号线，每两根绞合在一起形成4对线。
他们颜色分别是蓝白色、蓝色、橙白色、橙色、绿白色、绿色、棕白色、棕色。
现在使用的UTP可分为三类、五类和超五类3种·其中三类UTP适用于早期的10Mbps 以太网；5类UTP成为快速以太网(100Mbps)的首选介质，超五类UTP主要适应于千兆位以太网（1000Mbps）。
1.2线序EIA/TIA布线标准中规定了568A与568B两种双绞线的线序。
568A标准：1-绿白，2-绿，3-橙白，4-蓝，6-橙，7-棕白，8-棕。
568B标准：1-橙白，2-橙，3-绿白，4-蓝，5-蓝白，6-绿，7-棕白，8-棕。
根据这个规定，由T568A标准到T568B标准的转换只需将线1和线3互换、线2和线6互换（即橙白色与绿白色互换、橙色与绿色互换）即可。
1.3 RJ-45连接器双绞线采用RJ-45连接器，俗成水晶头。
RJ-45连接器由金属片和塑料构成，特别需要注意是引脚序号，当锁位卡朝后、网线插入口向下、金属片面对我们的时候。
实验1双绞线的制作
实验1双绞线的制作实验一：制作双绞线一、实验目的熟悉R J45、T568A 和T568B 头制作过程和网线连接的原则，掌握动手制作二条合格的五类双绞线的直通线和交叉线。
二、背景描述拥有一台带有网卡的计算机，想通过计算机上网或者与其他计算机相连。
三、实现功能1.学习LAN中网线连接的原则，实际动手制作二条五类双绞线的直通线和交叉线；2.用电缆测试仪测试所做的网线是否合格，并标识合格品。
四、分组与实验设备四人为一组。
1.提供每组2米五类双绞线，8个R J45 水晶头；2.提供每组2套网线制作工具，如双绞线压线钳、电缆测试仪、斜口钳五、实验拓扑六、实验步骤1.交叉线的制作(1)剪下一段长度的电缆(2)用压线钳的剪线刀口将线头剪齐，再将线头放入剥线刀口，让线头角及挡板，稍微握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮，拔下胶皮（约 2cm）。
(3)剥除外包皮后即可见到双绞线网线的4对8条芯线，并且可以看到每对的颜色都不同。
每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。
四条全色芯线的颜色为：棕色、橙色、绿色、蓝色。
每对线都是相互缠绕在一起的，制作网线时必须将4个线对的8条细导线一一拆开，理顺，捋直，然后按照规定的线序排列整齐。
(4)把线尽量抻直（不要缠绕）、压平（不要重叠）、挤紧理顺（朝一个方向紧靠），然后用压线钳把线头剪平齐。
(5)一手以拇指和中指捏住水晶头，使有塑料弹片的一侧向下，针脚一方朝向远离自己的方向，并用食指抵住；另一手捏住双绞线外面的胶皮，缓缓用力将8 条导线同时沿R J-45 头内的8个线槽插入，一直插到线槽的顶端。
(6)确认所有导线都到位，并透过水晶头检查一遍线序无误后，用压线钳制 RJ-45 头。
将R J-45 头从无牙的一侧推入压线钳夹槽后，用力握紧线钳，将突出在外面的针脚全部压入水晶并头内。
(7)另一个接头的线序按照T568B 标准制作。
实验一 双绞线的制作
实验一双绞线的制作【实训名称】双绞线的制作【实训目的】（1）了解常用网线的种类；（2）掌握在各种应用环境下非屏蔽双绞线网线制作及连接的方法；（3）掌握网络连通性测试方法。
【技术背景】常用的网线有：双绞线、同轴电缆、光纤等。
双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线作为布线的传输介质来组网。
双绞线由8根不同颜色的线分成4对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。
在EIA/TIA-568标准中，将双绞线按电气特性区分为：三类、四类、五类线。
网络中最常用的是三类线和五类线。
目前已经有六类以上的线。
UTP网线由一定长度的双绞线和RJ-45水晶头组成。
做好的网线要将RJ-45水晶头接入网卡或HUB等网络设备的RJ-45插座内。
相应地，RJ-45插座也区分为三类或五类电气特性。
RJ-45水晶头由金属片和塑料构成，制作网线所需要的RJ-45水晶头前端有8个凹槽，简称“8P”（Position，位置）。
凹槽内的金属接触点共有8个，简称“8C”（Contact，触点），因此业界对此有“8P8C”的别称。
特别需要注意的是RJ-45水晶头引脚序号，当金属片面对我们的时候，从左至右引脚序号是1~8，序号对于网络连线非常重要，不能出错。
EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B，如图1-1所示。
图1-1 T568A和T568B（1）EIA/TIA 568A 标准：白绿/绿/白橙/蓝/白蓝/橙/白棕/棕（从左起）。
（2）EIA/TIA 568B 标准：白橙/橙/白绿/蓝/白蓝/绿/白棕/棕（从左起）。
网线制作方法有两种：（1）直通线：双绞线两边都按照EIA/TIA 568B标准连接水晶头。
（2）交叉线：双绞线一边是按照EIA/TIA 568A标准连接，另一边按照EIA/TIA 568B 标准连接水晶头。
实训一双绞线的制作与测试
实训一双绞线的制作与测试实训目标：1.了解双绞线的结构和特点；2.掌握双绞线的制作方法；3.学会使用测试仪器测试双绞线的性能。
一、双绞线的结构和特点双绞线是由两根绝缘电线以一定的扭绞方式绕成一对的传输线缆，其中分为无屏蔽双绞线（UTP）和屏蔽双绞线（STP）两种类型。
双绞线的结构可以有效地减少电磁干扰和降低传输信号的衰减，因此广泛应用于计算机网络和通信领域。
二、双绞线的制作方法1.准备工作：a.选择合适的双绞线，根据需要选择UTP或STP类型的线材；b.准备剥线钳、压线钳、各种规格的RJ45插头、RJ45插头套等工具。
2.制作步骤：a.测量所需双绞线的长度，并根据长度剥去外皮，露出内部的八根绝缘芯线；b.按照T-568B标准配线方案，将八根绝缘芯线按照相应的顺序依次排列，注意要保持每两根邻近芯线的扭绞间距；c.用剪刀修整八根芯线的长度，使其在插入插头时能够完全进入插头内部；d.将修整好的芯线插入RJ45插头的插孔中，保持芯线的顺序不变，并确保芯线的长度在插头的金属刀片区域内；e.用压线钳压紧插头上的金属刀片，确保芯线与插头金属刀片紧密连接。
三、双绞线的测试方法1.准备工作：a.选择合适的测试仪器，包括线缆测试仪、扫频仪等；b.将待测试的双绞线连接到测试仪器上。
2.测试步骤：a.使用线缆测试仪对双绞线进行连接性测试，确认线缆是否正确连接，例如插头的1号引脚与另一端的1号引脚相连；b.使用测试仪器进行双绞线的衰减测试，检查信号在传输过程中的衰减程度；c.使用扫频仪对双绞线进行干扰测试，检查是否受到外界电磁干扰。
四、实操操作注意事项1.制作双绞线时，要注意保持芯线的扭绞间距和长度一致，避免信号损耗和干扰；2.制作双绞线时，要使用适量的剥线钳和压线钳，避免损坏芯线或插头。
3.测试双绞线时，要保持测试仪器和双绞线的连接稳定，避免测试误差。
五、实训总结通过本次实训，我对双绞线的制作和测试有了更深入的了解。
双绞线的制作需要注意保持芯线的扭绞间距和长度一致，以及使用适量的钳子和插头。
双绞线的制作及测试
双绞线的制作及测试在使用双绞线时，有以下两种不同的制作方法。
（1）直联线（直通线）：用于连接非同种设备（例如网卡和集线器，计算机和交换机等）。
直联线的两端均按EIA/TIA 568A线序，或均按EIA/TIA 568B线序。
双绞线的每组线在两端是一一对应的，颜色相同的线在两端水晶头的相应槽中的位置保持一致。
（2）反跳线：也称为交叉线，用于连接同种设备（例如两块网卡等）。
交叉线的一端按EIA/TIA 568A线序，另一端按EIA/TIA 568B 线序。
即A端水晶头的1，2对应B端水晶头的3，6，而A端水晶头的3，6对应B端水晶头的1，2。
1．测试的种类双绞线的测试标准如下。
（1）TIA/EIA-568《商业建筑电信布线标准》。
（2）TSB-67《现场测试非屏蔽双绞电缆布线测试传输性能技术规范》。
（3）ISO/IEC 11801:1995（E）国际布线标准。
双绞线测试包括接线图、链路长度、衰减、连线长度、等效远端串挠、近端串挠、等效远端串挠、综合远端串挠、回波损耗、特性阻抗和衰减串挠比（ACR）等性能指标的双向测试，所有指标应符合规范。
下面介绍几个主要的指标。
（1）接线图。
这一测试是确认链路的连接，这是一个逻辑连接测试，用来确认链路一端的每一个针与另一端相应针的连接是否正确。
（2）链路长度。
每一个链路长度都应记录在管理系统中。
链路的长度可以用电子长度的测量来估算，电子长度的测量是基于链路的传输延迟和电缆的额定传播速率值而实现的。
（3）衰减。
衰减是沿链路的信号损失度量。
衰减与线缆的长度有关系，随着长度的增加，信号衰减也随之增加。
衰减用dB（分贝）作为单位，表示传送端信号与接收端信号强度的比率。
由于衰减随频率而变化，因此，应测量在应用范围内的全部频率上的衰减。
（4）串挠。
串挠分近端串挠（NEXT）和远端串挠（FEXT），测试仪主要测量NEXT，由于存在线路损耗，因此FEXT量值的影响较小。
近端串挠损耗是测量一条UTP链路中从一对线到另一对线的信号耦合。
实验1-双绞线的制作与测试
实验1 双绞线的制作与测试【实验目的】理解直通线和交叉线的应用范围，掌握直通线和交叉线的制作方法。
【实验内容】制作RJ45网线【实验环境RJ45水晶头、卡线钳、双绞线、测试仪【实验原理】双绞线采用的是RJ-45 连接器，俗称水晶头。
RJ45 水晶头由金属片和塑料构成，特别需要注意的是引脚序号，当金属片面对我们的时候从左至右引脚序号是1-8，这序号做网络联线时非常重要，不能搞错。
这里，按照T568B〔T568A〕的标准制作双绞线。
T568B和T568A为美国电子电气工程师协会〔EIA/TIA〕两种双绞线制作标准。
其中T568B标准在以太网中应用较广泛。
T568B管脚编号T568A管脚编号按照双绞线两端线序的不同，我们一般划分两类双绞线：①直通线双绞线线缆的两端使用同一种标准，即同时采用T568B标准或同时采用T568A标准。
；②交叉线双绞线在制作时一端采用T568B标准，另一端采用T568A标准。
线序如下：直通线：1 2 3 4 5 6 7 8A 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；B 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。
交叉线：1 2 3 4 5 6 7 8A 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；B 端：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。
在进行设备连接时，我们需要正确的选择线缆。
我们将设备的RJ45接口分为MDI和MDIX两类。
当同种类型的接口通过双绞线互连时，使用交叉线；当不同类型的接口通过双绞线互连时使用直通线。
通常主机和路由器的接口属于MDI，交换机和集线器的接口属于MDIX。
例如，路由器和主机相连，采用交叉线；交换机和主机相连则采用直通线。
注：N/A表示不可连接。
【实验步骤】1、基本过程(1)剪下一段长度的电缆(2)用压线钳在电缆的一端剥去约2cm护套。
(3)别离4对电缆，按照所做双绞线的线序标准〔T568A或T568B〕排列整齐，并将线弄平直。
(4)维持电缆的线序和平整性，用压线钳上的剪刀将线头剪齐，保证不绞合电缆的长度最大为。
实验1双绞线制作与测试-实验报告参考模板
电子科技大学中山学院实验报告实验信息课程名称计算机网络实验实验名称实验1 双绞线制作与测试指导老师彭政实验时间2014 .9.22 实验地点A208学生信息学院：计算机学院班级：嵌入式技术及物联网13(本)组号：A01小组成员名单：成绩教师签名批改时间2014－2015学年第1学期报告内容1、实验目的（1）了解TIA/EIA 568A和568B UTP 标准（2）掌握交叉线与直连线的制作（3）直通线与交叉线的用途2、实验环境实验分组进行。
每组配给五类UTP电缆若干米，RJ－45连接头（水晶头）若干个，双绞线压线钳1把，测线器一套。
用交叉线连接两台PC，两台PC在同一子网内3、实验内容（1）记录你所做的双绞线类型，写出每端采用的标准以及颜色排列顺序。
答：Cat5e UTP，直连线。
两个端口采用的都是T568B，颜色的排列顺序为白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
Cat5e UTP，交叉线。
一个端口采用T568B，颜色排列为白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
另一个端口采用T568A，颜色排列顺序为白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。
（2）记录测线器的测试结果。
答：Cat5e UTP，直连线。
当一边亮1时另一边也相应的亮相同的数字。
从1到8。
Cat5e UTP，交叉线。
当一边亮1时，另一边亮3，一边亮2时另一边亮6。
（3）记录ping命令测试两台计算机的连通结果（截图）。
答：（4）总结实验中容易出现的错误。
答：将双绞线插入水晶头时易将线插错顺序。
4、思考题（1）双绞线为何要绞合在一起？答：双绞线由两根具有绝缘保护层的铜导线组成。
把两根绝缘的铜导线按一定的密度互相绞在一起，可降低信号干扰的程度。
每一根导线在传输时辐射的电波会被另一根线上辐射的波抵消。
（2）UTP cat-5和UTP cat-6的区别是什么？UTP和STP的区别是什么？答：CAT 5的传输速率为10Mbps至100Mbps，阻抗为100Ohm，线缆的最大传输距离为100米。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一双绞线的制作与测试
一、实验目的
1、了解构建计算机网络的硬件设备及软件环境。
2、了解非屏蔽双绞线制作的相关标准。
3、掌握在各种应用环境下非屏蔽双绞线的作用与制作。
4、掌握网线线缆测试仪的使用。
二、实验设备
1、RJ45压线钳2把
2、RJ45水晶头若干
3、超五类线或六类线若干
4、RJ45网络测试仪2套
三、实验原理
1、分类：双绞线TP(Twisted Pair)分为非屏蔽双绞线(UTP：Unshielded TP)和屏蔽双绞线(STP Shielded TP)，而屏蔽双绞线又可分为FTP(铝箔屏蔽双绞线)、SFTP(铝箔、铜网屏蔽双绞线)、SSTP(独立屏蔽双绞线)等。
2、双绞线的“双绞”含义：一对双绞线一般由两根22-26号绝缘铜导线相互缠绕而成。
把两根绝缘的铜导线按一定密度互相绞在一起，可降低信号干扰的程度，每一根导线在传输
图1-1 双绞线内部构造
中辐射的电磁波会被另一个根导线上发出的电磁波抵消。
3、RJ-45接头：
即俗称的水晶头，常用于数据电缆的端接，实验设备、配线架模块间的连接及变更。
如图1-2所示。
4、双绞线的布线标准
（1）线对和针序号的对应关系有两种国际标准：ANSI/TIA/EIA 568-A(图1-2)和ANSI/TIA/EIA 568-B(图1-3)。
简称为A 类和B 类标准，工程上使用较多的为B 类标准制作连接线、插座、配线架。
线对和针序号的对应关系为：
ANSI/TIA/EIA 568-A ：1-白/绿、2-绿、3-白/橙、4-蓝、5-白/蓝、6-橙、7白/棕、8-棕；
ANSI/TIA/EIA 568-B ：1-白/橙、2-橙、3-白/绿、4-蓝、5-白/蓝、6-绿、7白/棕、8-棕；
6、网线制作方法：
直通线 ：双绞线两边都按照 EIAT/TIA 568B 标准连接水晶头。
交叉线 ：双绞线一边是按照 EIAT/TIA 568A 标准连接，另一边按照 EIT/TIA 568B 标准连接水晶头。
直通线和交叉线的应用规则为：不同类型设备间的连接使用直通线，同类型设备间连接使用交叉线。
例：计算机与交换机、交换机与路由器间的连接使用直通线，而计算机与计算机、交换机与交换机间连接则要使用交叉线。
四、实验步骤
2、直通线（EIA/TIA 568B 标准）制作方法。
（1）先用双绞线剥线器将双绞线的外皮除去3厘米左右，如下图。
图1-2 水晶头
图1-3 布线标准
（2）将裸露的双绞线中的橙色对线拨向自己的左方，棕色对线拨向右方向，绿色对线拨向前方，蓝色对线拨向后方，如下图所示。
左：橙前：绿后：蓝右：棕。
小心的剥开每一对线，按EIA/TIA 568B 的标准( 白橙－橙－白绿－蓝－白蓝－绿－白棕－棕) 排列好。
需要特别提醒的是，绿色条线必须跨越蓝色对线。
这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。
（3）如下图所示，把线整齐，将裸露出的双绞线用专用钳剪下，只剩约14mm 的长度，
并剪齐线头。
将双绞线的每一根线依序放入RJ45 接头的引脚内，第一只引脚内应该放白橙色的线，其余类推。
（4）确定双绞线的每根线已经放置正确，并查看每根线是否进入到水晶头的底部位置。
如到了底部就可以用RJ45 压线钳压接RJ45 接头。
（5）用RJ45 压线钳压接RJ45 接头，把水晶头里的八块小铜片压下去后，使每一块铜片的尖角都触到一根铜线，这样制作完成了一个RJ45 头。
（6）用同样方法按照完成另一端的RJ45接头的制作。
3、使用线缆测试仪测试网线的连通性。
将做好的跳线两端分别插入到RJ-45网络测试仪带8针的两个端口，然后将测试仪的电源开关打到“ON”的位置，此时测试仪的指示灯1～8依次闪亮，如有灯不亮，则所做的跳线不
合格。
其原因可能是两边的线序有错或线与水晶头的铜片接触不良，须重新压接RJ-45水晶头。
4、直通线（EIA/TIA 568A标准）制作及测试。
根据EIA/TIA 568B标准的线序，参照以上1-2步骤操作，制作568B标准直通线并测试。
5、交叉线制作及测试。
（1）将双绞线线一头按照EIA/TIA 568B标准的线序制作水晶头。
（2）将双绞线线一头按照EIA/TIA 568A标准的线序制作水晶头。
（3）使用测试仪进行连通测试：网线两端测线仪一端绿灯闪亮顺序为1、2、3、4、5、
6、7、8；另一端绿灯闪亮顺序为3、6、1、4、5、2、7、8，则所做双绞线已连通。
五、实验分析与思考
1、A类数据跳线与B类数据跳线有何区别；
2、写出网络测试仪的使用方法。
3、压线时应怎么样用力才能确保铜片能刺破导线绝缘层，而不发生变形？
4、RJ45 与双绞连接时，若双绞线的外胶皮没有被RJ45 咬紧会出现什么后果？。
