电流表内阻的测量
测电源电动势和内阻的六种方法
测电源电动势和内阻的六种方法实验是物理学习中的重要手段，虽然高考是以笔试的形式出现的，但却力图通过考查设计性的实验来鉴别考生独立解决新问题的能力。
因此，在平时的学习中要充分挖掘出物理教材中实验的探索性因素，不断拓宽探索性实验设置的新路子，努力将已掌握的知识和规律创造性的运用到新的实验情景中去。
笔者结合习题简略介绍几种测量电源电动势和内阻的方法。
一、用一只电压表和一只电流表测量例1 测量电源的电动势E 及内阻r （E 约为V 5.4，r 约为Ω5.1）。
器材：量程为V 3的理想电压表V ，量程为A 5.0的电流表A （具有一定内阻），固定电阻Ω=4R ，滑动变阻器'R ，开关k ，导线若干。
（1）画出实验电路原理图，图中各元件需用题目中所给出的符号或字母标出。
（2）实验中，当电流表读数为1I 时，电压表读数为1U ；当电流表读数为2I 时，电压表读数为2U ，则可以求出E ＝___________，r ＝___________。
（用1I 、2I 、1U 、2U 及R 表示）解析：由闭合电路欧姆定律Ir U E +=可知，只要能测出两组路端电压和电流即可，由r I U E 11+=，r I U E 22+=可得：121221I I I U I U E --= （1） 1221I I U U r --= （2） 我们可以用电压表测电压，电流表测电流，但需注意的是题给电压表的量程只有V 3，而路端电压的最小值约为V V Ir E U 75.3)5.15.05.4(=⨯-=-=，显然不能直接把电压表接在电源的两端测路端电压。
依题给器材，可以利用固定电阻R 分压（即可以把它和电源本身的内阻r 共同作为电源的等效内阻“r R +”），这样此电源的“路端电压”的最小值约为V V V r R I E U 375.1)5.55.05.4()(<=⨯-=+-=，就可直接用电压表测“路端电压”了，设计实验电路原理图如图1所示。
电流表内阻的测量实验报告
电流表内阻的测量实验报告实验名称：电流表内阻的测量
实验目的：学习测量电流表的内阻，并掌握内阻测量方法。
实验原理：电流表是一种能够测量电流大小的仪器。
当电流通过电流表时，可看到表盘上的电流数值。
但由于电流表内部有一定的内阻，电流通过表内阻时，会有一定的电压降。
因此，观测的电流不是真正的电路中的电流值，需要通过测量电流表内阻进行修正。
实验器材：
1.电源供应器
2.多用电表
3.直流电流表
4.两个万用表笔
实验步骤：
1.将电源供应器接入实验线路，调整电压和电流值。
2.将直流电流表和多用电表接入电路。
3.连接两个万用表笔，将一个放在电流表的正极上，另一个放在电流表的负极上。
4.读取电流表的电压值和电流值。
5.根据欧姆定律，计算电流表的内阻R=i/U。
6.按照实验要求，重复测量多次，取平均值。
实验结果：
实验数据如下：
电源电压：10V
直流电流表示数：0.2A
直流电流表电压值：4mV
电流表内阻：R=i/U=0.2/0.004=50Ω
重复实验N次，计算平均值Ravg=52Ω。
实验分析：
通过实验测量得到的电流表内阻为50Ω，与理论值基本相符。
在实际电路设计中，需要考虑电流表的内阻对电路中电流的影响，尤其是在小电流测量时，内阻的影响更加明显。
实验结论：
本实验通过测量电流表内阻，掌握了内阻测量的方法与技巧。
电流表内阻是影响电流测量精度的重要参数，掌握其测量方法对于设计和调试电路具有重要意义。
电流表内阻测量的几种方法
电流表内阻测量的几种方法灵敏电流表是用来测定电路中电流强度且灵敏度很高的仪表。
它有三个参数：满偏电流、满偏时电流表两端的电压和内阻。
一般灵敏电流表的为几十微安到几毫安，为几十到几百欧姆，也很小。
将电流表改装为其他电表时要测定它的内阻，根据提供的器材不同，可以设计出不同的测量方案。
练习用多种方法测定电流表的内阻，可以培养学生思维的发散性、创造性、实验设计能力和综合实验技能。
本文拟谈几种测定电流表内阻的方法。
一. 半偏法这种方法教材中已做介绍。
中学物理实验中常测定J0415型电流表的内阻。
此型号电流表的量程为0－200，内阻约为，实验电路如图1所示。
操作要点：按图1连好电路，S2断开，S1闭合，调节变阻器R，使待测电流表G的指针满偏。
再将S2也闭合，保持变阻器R接在电路中的电阻不变，调节电阻箱R’使电流表G的指针半偏。
读出电阻箱的示值R’，则可认为。
实验原理与误差分析：认为S2闭合后电路中的总电流近似不变，则通过电阻箱的电流近似为。
所以电流表内阻与电阻箱的示值近似相等。
实际上S2闭合后电路中的总电流要变大，所以通过电阻箱的电流要大于，电阻箱的示值要小于电流表的内阻值。
为了减小这种系统误差，要保证变阻器接在电路中的阻值，从而使S2闭合前后电路中的总电流基本不变。
R越大，系统误差越小，但所要求的电源电动势越大。
实验中所用电源电动势为8－12V，变阻器的最大阻值为左右。
二. 电流监控法实验中若不具备上述条件，可在电路中加装一监控电流表G’，可用与被测电流表相同型号的电流表。
电源可用1.5V干电池，R用阻值为的滑动变阻器，如图2所示。
实验中，先将S2断开，S1接通，调节变阻器R的值，使被测电流表G指针满偏，记下监控表G’的示值。
再接通S2，反复调节变阻器R和电阻箱R’，使G的指针恰好半偏，而G’的示值不变。
这时电阻箱R’的示值即可认为等于G的内阻。
这样即可避免前法造成的系统误差。
用图2所示电路测量电流表G的内阻，也可不用半偏法。
半偏法测量电流表或电压表的内阻

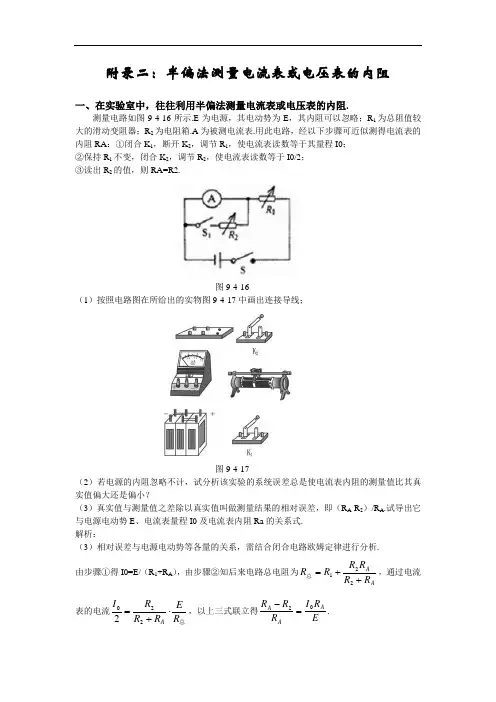

附录二：半偏法测量电流表或电压表的内阻一、在实验室中，往往利用半偏法测量电流表或电压表的内阻.测量电路如图9-4-16所示.E 为电源，其电动势为E ，其内阻可以忽略；R 1为总阻值较大的滑动变阻器；R 2为电阻箱.A 为被测电流表.用此电路，经以下步骤可近似测得电流表的内阻RA ：①闭合K 1，断开K 2，调节R 1，使电流表读数等于其量程I0；②保持R 1不变，闭合K 2，调节R 2，使电流表读数等于I0/2；③读出R 2的值，则RA=R2.图9-4-16（1）按照电路图在所给出的实物图9-4-17中画出连接导线；图9-4-17（2）若电源的内阻忽略不计，试分析该实验的系统误差总是使电流表内阻的测量值比其真实值偏大还是偏小？（3）真实值与测量值之差除以真实值叫做测量结果的相对误差，即（R A -R 2）/R A .试导出它与电源电动势E 、电流表量程I0及电流表内阻Ra 的关系式.解析：（3）相对误差与电源电动势等各量的关系，需结合闭合电路欧姆定律进行分析. 由步骤①得I0=E/（R 1+R A ），由步骤②知后来电路总电阻为AA R R R R R R ++=221总，通过电流表的电流总R E R R R I A ⋅+=2202，以上三式联立得E R I R R R A A A 02=-.答案：（1）实物连线如图9-4-18所示.图9-4-18（2）闭合K2后，回路的总电阻减小，总电流将增大.因此当电流表读数等于I0/2时，通过电阻箱的电流将略大于I0/2，实际上电阻箱的电阻比表头电阻小一些，也就是说测量值比真实值偏小.（3）ER I R R R A A A 02=-。
二、关于半偏法测电流表内阻如图，课本上说要减小误差，就要使R1>>R2.。
这是为了减小K2闭合前后干路电流变化，但有一点我不明白：这个R1指的是滑线变阻器总电阻还是使电流表满偏时的电阻。
我们老师说选滑线变阻器总电阻越大的越好，但我不明白选大了有什么用，在电动势一定的情况下，要电流表满偏R1必须是个定值，应该说选大选小不影响才对啊（个人理解）望高手解答问题补充：我想问的是那个R1>>R2中R1指的是滑线变阻器最大电阻还是当电流表满偏时的滑线变阻器电阻电流表有内阻，相当于两个电阻并联，为避免分流，减小误差，应使滑动变阻器电阻越大越好。
电流表内阻测量的六种方法
电流表改装中内阻测量的六种方法比较电表是高考考查的重点，因此把电流表改装为电压表的实验是高三复习的重要内容之一．该实验由三个重要环节：一是测出电流表G的内阻Rg；二是计算出把电流表改装为量程为Ｕ的电压表，需串联的电阻R1；三是对改装后的电压表进行校对．本文主要介绍在实验室仪器充足的情况下电流表内阻的测量方法．一.半偏法这是课本上介绍的方法．如图2所示，首先闭合S1，调R1使电流表G满偏，再闭合S2，调R2的阻值使电流表指针偏转到满刻度的一半．在R1>>R2时，可认为Rg=R2．因为电阻R2的并入，电路中总电阻减小，导致电路中总电流增大．因此当流经电流表的电流为Ig/2时，流经R2的电流I2大于Ig/2，由并联电路知识可知R2<Rg，测量值偏小．且闭合S2前后干路中总电流变化越大，误差越大．这样干路中总电流变化越小越好，要满足这一条件，只有R1>>R2，一般要求R1>100R2.又因要使电流表满偏，电源的电动势不能太小，对一定的电流表，在不超量程的条件下，电源电压越高，误差越小．二．满偏法如图2所示，首先闭合S1，调R1使电流表G满偏，再闭合S2，将R1的阻值减半，调R2的阻值使电流表指针仍然满偏，则由于电源内阻很小，一般R1>>r，所以ｒ可以忽略,这时Rg=R2.该法由于忽略电源内阻,使测量值偏大.但一般R1>>r,因此该法误差较小,比较准确.三.电阻替代法如图3，此法多选用一个比电流表G量程大几倍的电流表A．先闭合S和S1，调节R1使电流表A的指针指一定电流Ｉ．然后断开 S1，接通S2调R2使电流表A的指针仍然指电流Ｉ，则Rg=R2.该法操作方便，不需要任何计算，且精确度较高．但需要两个电表，有条件的学校，让学生选用这一方法较好．四.电流差值法如图4所示，闭合电键Ｓ调R1和R2的阻值，使电流表G 和A 的示数分别为I1和I2，由串并联电路的知识可知I1Rg=(I2-I1)R2，整理得Rg= (I2-I1)R2/I1。
测电流表内阻的几种方法
测电流表内阻的几种方法内蒙古乌兰浩特一中 郭朝辉《把电流表改装为电压表》是高中物理电学实验中较难的一个学生实验。
要把电流表改装为电压表，首先要知道电流表的三个主要参数：电流表指针偏转到最大值时的电流，称为满偏电流I g ，即为允许通过电流表的最大电流，可以从表盘上直接读出；电流表内阻R g ，可以用实验方法测出；满偏时电流表两端的压降称为满偏电压U g ，三者之间的关系是：U g ＝I g ×R g 。
该实验首先需要测出R g ，方能进行电表的改装。
现就测R g 测量方法给出几种设计方案，以提高学生对电学实验的设计能力。
一、利用伏安法，测量电流表的满偏电压U g ，算出内电阻R g电流表满偏电压U g 按如图1所示电路进行测量，待测电流表G 和毫伏表mv 并联，R 为保护电阻，R 0为滑动变阻器。
测量时，r 先置最大值，闭合开关K 后，调节R 0和r ，使电流表G 的指针达满偏。
此时毫伏表上的读数就是电流表的满偏电压U g ，则电流表的内电阻R g 为：R g ＝gg I U其中I g 就是电流表的满偏刻度值。
该实验电路图采用分压式电路，如果保护电阻r 的阻值足够大，也可简化为如图210K Ω）。
测量方法同上。
1、电流等效替代法如图3所示电路，G 为待测电流表，G 0为辅助电流表，量程与G 相同或稍大一些，r 为保护电阻，R 0为滑动变阻器，K 1为单刀开关，K 2为单刀双掷开关。
测量时，r 先置最大，闭合开关K 1，K 2扳至1端接通电流表G ，调节R 0与r ，使辅助电流表G 0的指针达到接近满偏量程的某一刻度值（注意I 不能大于电流表G 的量程）。
然后把电阻箱R 的阻值置于最大值，K 2扳至2端接通电阻箱R ，逐渐减小电阻箱的阻值，当调节到辅助电流表G 0的指针仍指到原来的刻度值I 时，电阻箱指示的阻值R 就等于电流表G 的内阻R g ，即R g ＝R2、 电压等效替代法： 如图4所示电路，mv 为毫伏表作辅助电表用，其量程与待测电流表G 的表头压降相同或稍大些，待测电流表G ，电阻箱R 通过单刀双掷开关K 2分别与毫伏表mv 并联。
电压表与电流表内电阻的测量
电压表与电流表内电阻的测量作者：韦屏山来源：《中学教学参考·理科版》2012年第05期在高考物理实验考查中，电阻的测量是重点考查内容，也是热点考查内容。
而电流表、电压表内阻的测量，是电阻测量在特殊情况下的应用，也是常考的内容。
电压表、电流表内阻的测量与一般电阻的测量不同，自有它的特殊性及规律性，它们不仅是被测量的对象，同时又是测量工具。
在测量条件变化时，测量电路也可有较多的变化，可以较灵活地考查考生对电路的理解和设计电路的能力，值得我们下大力气去研究。
一、电压表内阻的测量【例1】电压表量程为，内阻～3．，现要求测其内电阻，实验室提供下列器材：待测电压表；电流表量程，内阻；电流表量程，内阻；电流表，(量程，内阻；滑动变阻器R(最大阻值，电源E（电动势，开关、导线。
(1)所提供的电流表中，应该选用 (填字母代号)；(2)为了尽量减少误差，要求测量多组数据，画出符合要求的电路图。
图1分析：电流表应选，因为它与表的满偏电流最接近；测量电路如图1，若电压表、电流表的读数分别为U、I，则电压表内阻。
图1中，表也可用一个与待测电压表满偏电流差不多的内阻已知的电压表（如量程，内阻）代替，不过此时电源的电动势也要相应的调大些，以保证电表指针的偏角较大。
因为指针的偏角越小，测量的系统误差越大。
例1中，若电流表只有，同时还有两个定值电阻，如何测图2显然的量程太小。
表满偏时，表指针的偏角约为满偏的1／10，测量的系统误差较大。
可选与并联，以“放大的量程，使、表可几乎同时达到满偏。
局部电路如图2所示。
若测量时、表读数分别为U、I，表内阻为，通过的电流为，则：。
例1中，若电流表只提供了，同时提供上述两个电阻，如何测图3此时量程太大，当表满偏时，指针偏角太小；可选与表并联，让分流，以控制通过表的电流，使、表可几乎同时达到满偏，局部电路如图3所示。
若测量时、3表的读数分别为U、I，通过表的电流为，则有：--U。
可见，在电流表量程不合适时，测量电路也要作相应的改变，以保证两表几乎同时达到满偏。
半偏法测电表内阻及误差分析
半偏法测电表内阻及误差分析2019-05-24⽤电表指针半偏法测定电表内阻的典型实验有两个，⼀个是测电流表的内阻，另外⼀个是测电压表的内阻。
⼀、半偏法测电流表的内阻1.实验电路本实验的⽬的是测定电流表的内阻，实验电路如图1所⽰，实验中滑动变阻器采⽤限流连接，电流表和电阻箱并联。
2.实验原理与步骤①断开S2，闭合S1，调节R0，使电流表的⽰数满偏为Ig；②保持R0不变，闭合S2，调节电阻箱R，使电流表的⽰数半偏为；③电流表与电阻箱并联，则可得电阻箱的读数即为电流表的内阻，即RA=R。
3.误差分析电阻箱接⼊后导致回路总电阻增⼤，则通过电源的电流减⼩，由闭合电路欧姆定律可知电阻箱与电流表并联部分电压增⼤，通过电流表与电阻箱的总电流⼤于电流表的满偏电流Ig，则当电流表的电流为时，通过电阻箱的电流⼤于，电阻箱的阻值⼩于电流表的阻值，即电流表的测量值偏⼩。
当R0>>RA时，电阻箱接⼊前后，回路总电阻变化较⼩，测量误差⼩。
此⽅法⽐较适⽤于测量⼩阻值的电流表的内阻，且测量值偏⼩。
⼆、半偏法测电压表的内阻1.实验电路本实验的⽬的是测量电压表的内阻，实验电路如图2所⽰，滑动变阻器采⽤分压连接，电阻箱和电压表串联。
2.实验原理与步骤①断开开关S，按电路图连接好电路；②把滑动变阻器R的滑⽚P滑到b端；③将电阻箱R0的阻值调到零；④闭合开关S；⑤移动滑动变阻器R的滑⽚P的位置，使电压表的指针指到满偏的位置；⑥保持滑动变阻器R的滑⽚P位置不变，调节电阻箱R0的阻值，使电压表指针指到半偏位置，读出此时电阻箱R0的阻值，此值即为电压表内阻RV的测量值。
3.误差分析该实验中，电阻箱接⼊后回路总电阻增⼤，由闭合电路欧姆定律可得电阻箱与电压表串联部分的电压⼤于电压表的满偏电压Ug，此时，电压表半偏时，加在电阻箱的电压⼤于，则电阻箱的读数⼤于电压表的阻值，即电压表内阻的测量值偏⼤。
当电压表的阻值远⼤于滑动变阻器的最⼤值时，电阻箱接⼊前后对回路总电阻的影响较⼩，测量误差较⼩。
电流表内阻测量的几种方法
电流表内阻测量多个方法灵敏电流表是用来测定电路中电流强度且灵敏度很高仪表。
它有三个参数：满偏电流、满偏时电流表两端电压和内阻。
通常灵敏电流表为几十微安到几毫安，为几十到几百欧姆，也很小。
将电流表改装为其它电表时要测定它内阻，依据提供器材不一样，能够设计出不一样测量方案。
练习用多个方法测定电流表内阻，能够培养学生思维发散性、发明性、试验设计能力和综合试验技能。
本文拟谈多个测定电流表内阻方法。
一. 半偏法这种方法教材中已做介绍。
中学物理试验中常测定J0415型电流表内阻。
此型号电流表量程为0－200，内阻约为，试验电路图1所表示。
操作关键点：按图1连好电路，S2断开，S1闭合，调整变阻器R，使待测电流表G指针满偏。
再将S2也闭合，保持变阻器R接在电路中电阻不变，调整电阻箱R’使电流表G指针半偏。
读出电阻箱示值R’，则可认为。
试验原理和误差分析：认为S2闭合后电路中总电流近似不变，则经过电阻箱电流近似为。
所以电流表内阻和电阻箱示值近似相等。
实际上S2闭合后电路中总电流要变大，所以经过电阻箱电流要大于，电阻箱示值要小于电流表内阻值。
为了减小这种系统误差，要确保变阻器接在电路中阻值，从而使S2闭合前后电路中总电流基础不变。
R越大，系统误差越小，但所要求电源电动势越大。
试验中所用电源电动势为8－12V，变阻器最大阻值为左右。
二. 电流监控法试验中若不含有上述条件，可在电路中加装一监控电流表G’，可用和被测电流表相同型号电流表。
电源可用1.5V干电池，R用阻值为滑动变阻器，图2所表示。
试验中，先将S2断开，S1接通，调整变阻器R值，使被测电流表G指针满偏，记下监控表G’示值。
再接通S2，反复调整变阻器R和电阻箱R’，使G指针恰好半偏，而G’示值不变。
这时电阻箱R’示值即可认为等于G内阻。
这么即可避免前法造成系统误差。
用图2所表示电路测量电流表G内阻，也可不用半偏法。
将开关S1、S2均接通，读出被测电流表G示值、监控表G’示值、电阻箱示值R’，则可依据计算出电流表G内阻。
半偏法测电表的内阻
G
（1）实验室配有的可变电阻为 A、电阻箱，阻值范围0 ～ 10Ω
S2 R′ S1
R
B、电阻箱，阻值范围0 ～ 9999Ω
C、电位器，阻值范围0～200Ω D、电位器，阻值范围0～20kΩ R应选用 R′应选用
D B
（2）如果按正确的步骤测得的R′ 为100Ω ，要把这个电流表改装成量 程为0.6A的电流表，则应并联的分 流电阻是 Ω
半偏法测电表的内阻
1、测电流表内阻 电路：
原理：
开关S2先断开，调节滑动变 阻器R0使电流表满偏 保持R0不变，闭合开关S2， 调节电阻箱R′，使电流表 半偏 根据串联分流的规律可知此 时电阻箱的阻值等于电流表 的内阻
由于S2闭合时，回路总电阻有所减小，实际上回路的总 电流会有微小的增大，所以流过的电流比电流表的电流 略大，由并联的分流原理得R′＜Rg，即测量值偏小。
G
S2
R′ S1
R
（3）任何测量都会有误差。试分析：用上述方法测电流 表内阻的测量值比真实值偏大还是偏小？根据电流表的测 量值数据改装成的电流ቤተ መጻሕፍቲ ባይዱ测量时，其读数比实际电流偏大 还是偏小？ （4）在测定电流表内阻的实验中认为“流过R′的电流也等于
Ig/2”的条件是
（5）为了减小测定电流表内阻的实验误差，下列做法 可行的是（ ）
半偏法测电表的内阻
2、测电压表的内阻 电路： 2、原理：
先使电阻箱R′为零，调节滑 动变阻器R0使电压表满偏； 然后保持R0不变调节R ′使电 压表半偏；
根据串联分压的规律可知此 是R ′的阻值和电压表的内 阻是相等的 调节与RV串联，支路总电阻增大，其分压也有所增大(比 原来电压表的满偏电压)，所以变阻箱的分压比电压表的 分压（现在的半偏电压）大，则R ′ ＞RV，即测量值偏 大。
电流表内阻测量实验报告
实验名称：比较不同方法测电流表头内阻的精度 实验日期：6.9 实验地点：二教506 实验人员：实验目的：1.熟悉多种测量电流头内阻的方法（至少用四种不同方法）；2.比较分析各种测量方法的测量精度（误差分析和不确定度估计）；实验器材：DH6102型伏安特性实验仪，直流稳压源，标准电阻箱，电流表头，开关，导线等1. 实验原理 a 、 半偏法按图1连好电路，断开，闭合，调节变阻器R ，使待测电流表G 的指针满偏。
再将也闭合，保持变阻器R 接在电路中的电阻不变，调节电阻箱使电流表G 的指针半偏。
读出电阻箱的示值，则可认为。
因为调节电阻箱后，电路总电流和原来几乎相同（因为R 滑远大于Rg ），那么现在这个电流分成了2路，一路经过G ，一路经过与G 并联的电阻箱，而且通过G 的电流变为原来一半，说明流过电阻箱的电流也是总电流的一半，这样G 的电阻就是电阻箱的示数。
b 、 替代法按图所示连接电路，G 为待测电流表，为监测表，为单刀单掷开关，为单刀双掷开关。
先将拨至与触点1接通，闭合，调节变阻器R ，使监测表指针指某一电流值（指针偏转角度大些为好），记下这一示值。
再将单刀双掷开关拨至与触点2接通，保持变阻器R 的滑片位置不变，调节电阻箱，使监测表恢复原来的示值，则可认为被测电流表G 的内阻等于电阻箱的示值。
这种方法，要求监测表的示值要适当大一些，这样灵敏度较高，测量误差较2S 1S 2S R 'R 'R r g '≈G '1S 2S 2S 1S G '2S R 'G '图 a -错误!文档中没有指定样式的文字。
-1小。
c、惠斯通电桥法若待测电阻Rx和标准电阻R并联，因并联电阻两端的电压相等，于是这样，待测电阻Rx与标准电阻R通过电流比联系在一起，可以不用电压表来测量电压了，但是要测得Rx，还需要测量电流I1和I2。
为了避免这两个电流的测量，我们设法用另一对电阻比Ra/Rb来代替这两个电流比，即要求（2）这是容易做到的，设计一如图(a)电路，当B点和D点电位相等时，（2）式成立。
电流表内阻的测量方法及误差分析
电流表内阻的测量方法通常有以下几种：
串联法：在电路中将电流表与测量电路的某一部分串联起来，通过测量电流表的电阻和电流的大小关系，来推算出电流表的内阻。
并联法：在电路中将电流表与测量电路的某一部分并联起来，通过测量电流表的电阻和电流的大小关系，来推算出电流表的内阻。
卡尔曼滤波器法：利用卡尔曼滤波器对电流表的内阻进行测量，通过对测量数据进行统计分析，来推算出电流表的内阻。
交流分析法：利用交流分析仪对电流表的内阻进行测量，通过对测量数据进行处理，来推算出电流表的内阻。
电流表内阻的测量过程中，常常会受到一些误差的影响，这些误差可能来自于测量仪器本身的误差、测量电路的误差、测量环境的误差等。
因此，在进行电流表内阻的测量时，需要考虑这些误差的影响，并采取相应的措施来消除或减少这些误差。
具体来说，可以采取以下几种方法来消除或减少电流表内阻测量过程中的误差：
使用高精度的测量仪器，能够提高测量精度。
在测量过程中，注意控制测量环境的温度、湿度、气压等因素，以减少这些因素对测量结果的影响。
在测量过程中，注意测量电路的布线方式，避免造成多余的电阻。
在测量过程中，使用多次测量的方法，对测量结果进行平均处理，以减小测量误差。
在测量过程中，注意测量电路的接触电阻，使用较低接触电阻的连接方式，以减小测量误差。
在测量过程中，使用恒流源或恒压源来提供测量电流或电压，以减小测量误差。
在测量过程中，使用标准电流表或标准电阻来对测量结果进行检验，以确保测量结果的准确性。
通过以上方法，可以有效地消除或减小电流表内阻测量过程中的误差，提高测量精度，为后续的工程应用提供可靠的数据支持。
实验.测电流表内阻及电表的改装
实验12.测电流表内阻及电表的改装实验题，是物理高考的一个方面军，约占高考试卷总分的17%；电学实验又是高考实验题的重点，占实验题分数的50%以上，因为一般两个实验题或力学、电学各一个，或电学、光学各一个；而在电学实验题中，大家对“电阻的测量”和“电源电动势与内电阻的测量”关注较多，而对“电表的改装”实验较少注意，本文来说说“电表的改装”实验题的方方面面。
“电表的改装”实验一般分三步：第一步：电流表（表头）内阻的测量，第二步：把电流表改装为安培表（扩大量程）或电压表，第三步：对改装好的电表进行校准。
一电表内阻的测量方法二电表的改装设微安表的量程为Ig ，内阻为Rg，改装后的量程为I，由图1，根据欧姆定律可得，RS =1nRg(1)设微安表的量程为I g ，内阻为R g ，欲改装电压表的量程为U ，由图2，根据欧姆定律可得， R H = （n-1） R g （2）三 对改装好的电表的校准改装后的电表必须经过校准方可使用。
改装后的电流表和电压表的校准电路分别如图3和图4所示。
高考中对电学实验通常考查： （1） 原理的理解（包括原理图） （2） 步骤的掌握 （3） 器材的选择（4） 电路的连接（实物图）（5） 误差的分析（显性或隐性）等四 下面通过例题来说明。
例1．现有一块59C2型的小量程电流表G （表头），满偏电流为A μ50，内阻约为800～850Ω，把它改装成mA 1、mA 10的两量程电流表。
可供选择的器材有：滑动变阻器R 1，最大阻值20Ω； 滑动变阻器2R ，最大阻值Ωk 100 电阻箱R '，最大阻值Ω9999定值电阻0R ，阻值Ωk 1；电池E 1，电动1.5V ；电池2E ，势动势V 0.3；电池电3E ，电动势.4 箱有同学不理解，待测电流表G （表头）的满偏电流仅为A μ50，为什么要用大电动势的电池和大阻值的滑动变阻器呢？这要从半偏法测电流表的内阻的误差分析谈起。
因为第二步中认为电阻箱R 1分流一半，也就是认为第二步与第一步中干路电流相等。
测电流表内阻的其他方法
测电流表内阻的其他方法
（1）图1是课本图实-7的改进：&闭合后，用G。
和R,配合使干路中电流I和闭合前一样大.
因1 窗2
（2）图2是代替法：£先接/调R』勺滑动片C使G。
为某一值.保持C位置不变，S,改接b,调&使&恢复原示值，则&二&・此法可避免山于G线性不良引起的误差.比是限流保护电阻.
（3）图3是分压法：用两级分压器将0»调得很小（儿十mv）.然后接通S,,调电阻箱R使G满偏，此时电阻箱阻值为R：；再调R使
示值为满度值的此吋电阻箱阻值为兔・在变阻器陀的AB段电
G 丄|>11 陽〈< （Re+R）的条件下,可得到R2=R-2R：•
国3。
测量电流表内阻的方法
测量电流表内阻的方法
嘿，你知道电流表内阻咋测不？其实超简单！找个已知电阻和电源，把电流表跟已知电阻串联起来，然后根据欧姆定律算呗！先测串联电路的总电流，再根据已知电阻的阻值算出电压，有了电压和电流表的示数，不就能算出电流表内阻啦？这就好比你要知道一个神秘盒子的大小，你找个已知大小的东西跟它放一起，通过一些办法就能猜出神秘盒子的尺寸啦。
测量的时候可得小心哦！千万别接错线，不然那可就乱套啦。
电流这玩意儿可不是闹着玩的，搞不好会出危险呢。
一定要确保电路连接稳定，要是松松垮垮的，那数据肯定不准呀。
就像盖房子，地基不稳可不行。
那这测量电流表内阻有啥用呢？在电子电路设计的时候可管用啦！知道了电流表内阻，就能更准确地计算电路中的电流啦。
想象一下，你要盖一座漂亮的电子城堡，电流表内阻就是那个关键的小零件，没它可不行。
我给你说个实际案例哈。
有一次，我们在做一个电路实验，就需要知道电流表的内阻。
按照这个方法一测，嘿，还真准！让我们的实验顺利进行下去啦。
所以呀，测量电流表内阻的方法简单又实用，只要你小心操作，肯定能得到准确的结果。
赶紧去试试吧！。
电流表的内阻与电流的测量精度
电流表的内阻与电流的测量精度电流表是测量电流的常用仪器之一，其正确的使用和准确的测量结果直接关系到电路实验和工程应用的准确性。
在讲解电流表的内阻与电流的测量精度之前，我们先简要介绍一下电流表的基本原理。
电流表是根据安培定律的基本原理设计的，根据安培定律，电流的大小与通过导线横截面上的电子数量成正比。
电流表通过将电流转换成一定的物理量，通过对物理量的测量来确定电流的大小。
电流表的内部结构一般包括两个部分：测量回路和指示和标度系统。
测量回路是用来接通电流并转换成一定的物理量的部分，而指示和标度系统则用来显示测量结果并提供标度。
在实际测量电流时，我们常常会遇到一个问题，那就是电流表的内阻对测量精度的影响。
电流表的内阻是指电流表本身对电流的影响，因为电流表需要从电路中取一部分电流供其自身工作，所以它会产生一个额外的电阻，这个电阻就是内阻。
内阻的大小会影响电流表的测量精度，因此我们需要对电流表的内阻进行考虑和补偿。
为了减小电流表的内阻对电流测量的影响，一种常用的方法是使用分流电阻。
我们将一个分流电阻连接在电流表的并联分路上，使得电流分流，一部分通过分流电阻，一部分通过电流表。
通过控制分流电阻的大小，可以使得分流电阻上的电压占总电压的比例较小，从而减小了电流表对电路的负载，减小了测量误差。
除了使用分流电阻来减小电流表的内阻影响外，我们还可以使用精确校准的方法来提高电流测量的精度。
在校准时，我们需要将电流表与一个已知精度的标准电流表进行比较，根据比较结果调整电流表的零点和灵敏度，从而提高电流测量的准确性。
综上所述，电流表的内阻与电流的测量精度密切相关。
我们可以通过使用分流电阻和精确校准的方法来减小内阻的影响，提高电流测量的准确性。
在实际使用中，我们需要根据具体的测量需求选择合适的电流表，并正确地使用和校准，以获得准确可靠的测量结果。
