典型机床夹具设计说明书
铣床夹具设计说明书【操作指南】

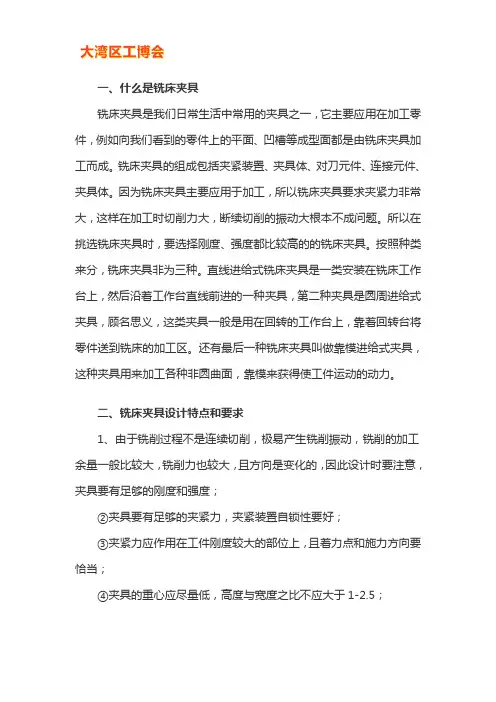

一、什么是铣床夹具铣床夹具是我们日常生活中常用的夹具之一，它主要应用在加工零件，例如向我们看到的零件上的平面、凹槽等成型面都是由铣床夹具加工而成。
铣床夹具的组成包括夹紧装置、夹具体、对刀元件、连接元件、夹具体。
因为铣床夹具主要应用于加工，所以铣床夹具要求夹紧力非常大，这样在加工时切削力大，断续切削的振动大根本不成问题。
所以在挑选铣床夹具时，要选择刚度、强度都比较高的的铣床夹具。
按照种类来分，铣床夹具非为三种。
直线进给式铣床夹具是一类安装在铣床工作台上，然后沿着工作台直线前进的一种夹具，第二种夹具是圆周进给式夹具，顾名思义，这类夹具一般是用在回转的工作台上，靠着回转台将零件送到铣床的加工区。
还有最后一种铣床夹具叫做靠模进给式夹具，这种夹具用来加工各种非圆曲面，靠模来获得使工件运动的动力。
二、铣床夹具设计特点和要求1、由于铣削过程不是连续切削，极易产生铣削振动，铣削的加工余量一般比较大，铣削力也较大，且方向是变化的，因此设计时要注意，夹具要有足够的刚度和强度；②夹具要有足够的夹紧力，夹紧装置自锁性要好；③夹紧力应作用在工件刚度较大的部位上，且着力点和施力方向要恰当；④夹具的重心应尽量低，高度与宽度之比不应大于1-2.5；⑤要有足够的排屑空间。
切屑和冷却液能顺利排出，必要时可设计排屑孔。
2、为了调整和确定夹具相对于机床的位置及工件相对于刀具的位置，铣床夹具应设置定位键和对刀装置。
定位键安装在夹具底面的纵向槽中，一般采用两个，其距离越远，定向精度越好。
定位键不仅可以确定夹具在机床上的位置，还可以承受切削扭矩，减轻螺栓的负荷，增加夹具的稳定怀，因此，铣平面夹具有时也装定位键。
除了铣床夹具使用定位键外，钻床、镗床等专用夹具也常使用。
三、铣床夹具设计的注意事项1.首先要对零件的工艺进行分析，对零件的平面度和表面粗糙度都逐一进行分析和归总。
2.选定毛坯的制造形式。
3.选择铣削方式。
铣削包括端面铣、周边铣、对称铣削、非对称铣，选择一个更加有利的铣削方式。
机床夹具课程设计说明书(完整版)
定位（对称度）= 位置+ 不重=0+0.03=0.03mm
因 定位（对称度）值小于工序位置精度要求的公差值（0.1mm）的 ，故能满足工序加工要求。
4.导引方案设计：
对此方案，我们采用每加工一批工件，只安装调整一次夹具，通过试切数个工件来对刀的，此种方案对导引方案的要求很高，如右图所示：
3.1计算定பைடு நூலகம்误差：
现选取工件上两孔与两定位销的配合均为H7/g6，则圆柱销的直径尺寸为Φ12 mm,菱形销的圆弧部分直径尺寸为Φ27 mm，b=5mm,B=d-3=24mm。圆柱销与菱形销之间的中心距为48±0.03 mm。
工件在夹具中定位产生的定位误差，其值应控制在工件相对尺寸或位置公差的 ～ ，为此需对每一项工序加工要求逐一进行分析。
夹紧力：由于工作状态原因，切削力与夹紧力在空间上是相互垂直的。螺母提供的夹紧力足以夹紧，故无须验算。
6.其它装置设计：
铣床夹具依靠夹具体底面和定向键侧面与机床工作台上平面及T型槽相连接，以保证定位元件对工作台和导轨具有正确的相对位置。为了减小安装时的偏斜角 的误差，安装定向键时应当使它们靠向T型槽的同一侧。
方案二：如下图所示
可以选择孔O1及O2为第二和第三定位基准，通过图中所示的固定式圆柱 销及菱形销实现定位。
经分析，第一种方案以圆柱和V形块组合定位时，要受到外圆加工精度的影响，由于外圆表面系毛坯铸件不能保证工件的加工要求，加上V形块比较薄且夹住工件一边，不易夹紧。所以采用第二种方案，即以孔O1及O2为第二和第三定位基准，对两孔采用固定式圆柱销及菱形销定位，此方案实现了工件的完全定位，无重复定位，方案可取。
机床夹具课程设计说明书1-1终
目录第1章零件的分析 (1)1.1 零件的功用及结构分析 (1)1.2 零件的工艺分析 (2)第2章摇杆零件机械加工工艺规程设计 (3)2.1 毛坯的选择 (3)2.2 基准的选择 (3)2.3 工艺路线的拟定 (3)2.3.1表面加工方法及加工方案的确定2.3.2加工顺序的确定2.4 加工余量、工序尺寸及其公差的确定 (4)2.5 切削用量及工时定额的确定 (5)第3章铣厚度10两侧面工序夹具设计 (8)3.1 任务的提出 (8)3.2 定位方案及定位装置的设计计算 (8)3.2.1定位方案的确定3.2.2定位元件及装置设计3.2.3定位误差的分析计算3.3 对刀或导引元件（装置）设计 (10)3.4 夹紧方案及装置的设计计算 (10)3.4.1夹紧方案的确定3.4.2夹紧力大小的分析计算3.4.3夹紧机构及装置设计3.5 连接元件及夹具体设计 (11)3.6 夹具操作及维护简要说明 (11)第4章铣厚度10两侧面工序夹具虚拟装配 (12)4.1 Pro/E三维零件设计及虚拟装配技术 (12)4.2夹具主要零件虚拟创建 (12)4.3虚拟装配方法、顺序及零件约束确定 (13)4.4夹具组件虚拟装配及其分解................ . (13)参考文献 (15)附录Ⅰ机械加工工艺过程卡片附录Ⅱ机械加工工序卡致谢 (19)结束语 (20)第1章零件的分析1.1 零件的功用及结构分析课设题目：“摇杆”机械加工工艺规程及铣厚度10两侧面夹具设计零件二维图：零件三维图：题目给定的是车床的摇杆零件。
它位于车床上的变速结构中，用来换挡，使主轴的回转运动按照工作者的要求工作，从而获得所需要的速度和扭矩的作用。
零件上的φ12H7孔与操作机构连接，φ20H7孔则是用于与控制齿轮所在的轴相配合。
通过φ12H7孔所受的力拨动φ20H7孔这端的齿轮变速达到所需的作用。
摇杆零件图样的视图正确、完整、统一，尺寸、公差及技术要求齐全，完全表达清楚了此零件的机构特点。
夹具设计说明书
序言工艺学是以研究机械加工工艺技术和夹具设计为主技术学科，具有很强的实践性，要求学习过程中应紧密联系生产实践，同时它又具有很强的综合性，本次课程设计的课题是CA6140车床法兰盘加工工艺规程及某一工序专用夹具设计，主要内容如下：首先，对零件进行分析，主要是零件作用的分析和工艺分析，通过零件分析可以了解零件的基本情况，而工艺分析可以知道零件的加工表面和加工要求。
根据零件图提出的加工要求，确定毛坯的制造形式和尺寸的确定。
第二步，进行基面的选择，确定加工过程中的粗基准和精基准。
根据选好的基准，制订工艺路线，通常制订两种以上的工艺路线，通过工艺方案的比较与分析，再选择可以使零件的几何形状、尺寸精度及位置精度等技术要求得到合理的保证的一种工序。
第三步，根据已经选定的工序路线，确定每一步的切削用量及基本工时，并选择合适的机床和刀具。
对于粗加工，还要校核机床功率。
孔的夹具。
先提出设计问题，再选择定位基准，然后最后，设计钻49开始切削力、夹紧力的计算和定位误差的分析。
然后把设计的过程整理为图纸。
通过以上的概述，整个设计基本完成。
课程设计是我们对大学三年的学习的一次深入的综合性的总考核，也是一次理论联系实际的训练，这次设计使我们能综合运用机械制造工艺学中的基本理论，并结合实习中学到的实践知识，独立地分析和解决工艺问题，初步具备了设计一个中等复杂程度零件（CA6140车床法兰盘）的工艺规程的能力和运用夹具设计的基本原理和方法，拟订夹具设计方案，完成夹具结构设计的能力，也是熟悉和运用有关手册、图表等技术资料及编写技术文件等基本技能的一次实践机会。
因此，它在我们大学生活中占有重要地位。
就我个人而言，我也希望通过这次设计对自己未来将从事的工作进行一次适应性心理，从中锻炼自己分析问题，解决问题的能力，对未来的工作发展打下一个良好的基础。
由于能力所限，设计尚有许多不足之处，恳请各位老师给予指教。
目录序言 (1)目录 (2)一、零件的分析 (3)1.1零件的作用 (3)1.2零件的工艺分析 (3)二、工艺规程设计 (4)2.1确定毛坯制造方法，初步确定毛坯形状 (4)2.2基准的选择 (4)2.3制定工艺路线 (4)2.4 机械加工余量、工序尺寸及毛坯尺寸的确定 (5)2.5 确定切削用量及基本工时 (7)三、夹具设计 (25)3.1定位方案的设计 (25)3.2定位误差分析与计算 (26)3.3导向元件设计 (26)3.4夹紧装置的设计 (27)3.5夹具结构设计及操作简要说明 (27)四.方案综合评价与结论 (28)设计小结 (29)参考文献 (30)一、零件的分析1.1零件的作用题目所给定的零件是CA6140车床上的法兰盘， 主要是用来安装在机床上，起到导向的作用使机床实现进给运动，零件上精度要求较高的两个平面用以装配，4个孔是用于连接其他机构或零件的。
夹具设计说明书【范本模板】
目录前言 (3)设计任务书 (4)设计思想与不同方案对比 (5)定位分析和定位误差计算 (10)对刀及导引装置设计 (13)夹紧机构设计与夹紧力计算 (14)夹具操作动作说明 (15)设计心得体会 (15)参考文献书目 (17)前言机械制造装备课程设计是机械设计中的一个重要的实践性教学环节,也是机械类专业学生较为全面的机械设计训练。
其目的在于:1．培养学生综合运用机械设计基础及其他课程的理论知识和生产实际知识去分析、解决工程实际问题的能力,通过课程设计训练可以巩固和加深有关机械课程设计方面的理论知识；2．学习和掌握一般机械设计的基本方法和步骤,培养独立设计的能力，为后续的专业课程设计及毕业设计打好基础、做好准备；3．使学生具有查询规范手册、图册和有关设计资料的能力。
在工艺规程中，零件就要按工艺规程顺序进行加工.在加工中，除了需要机床、刀具、量具之外，还要用机床夹具。
机床夹具是机床和工件之间的连接装置，使工件相对于机床获得正确的位置。
机床夹具的好坏将直接影响工件加工表面的位置精度。
通常把确定工件在机床上或夹具中占有正确位置的过程，称为定位。
当工件定位后，为了避免在加工中受到切削力、重力等的作用而破坏定位，还应该用一定的机构或装置将工件加以固定。
使工件在加工过程中保持定位位置不变的操作,称为夹紧。
将工件定位、夹紧的过程称为装夹。
工件装夹是否正确、迅速、方便和可靠,将直接影响工件的加工质量、生产效率、制造成本和操作安全等。
机床夹具在生产中应用十分广泛。
专业数控技术班级3092 姓名薛本霖学号1401093115 设计题目钻孔Φ18H7专用夹具指导老师汪炳森设计条件零件简图（含材料、质量及毛坯种类）、大批量生产质量材料毛坯种类0.45㎏45 模锻件设计要求1、用计算机绘制总装图一张（A2图）、指定零件图一张（A3图）；2、设计说明书一份(包括零件图分析、定位方案确定、定位误差确定、定位误差计算等内容）;3、设计时间：7天.审核批准年月日机床夹具课程设计任务书设计思想与不同方案对比1。
夹具设计说明书106
三江学院夹具课程设计说明书题目：支承座镗孔夹具设计班级：110152D姓名：耿志旸学号：12010152103专业：机械设计制造及其自动化（数控技术）指导老师：徐伟目录绪论 (1)第一章机床夹具概述 (2)1.1工件的装夹方法 (2)1.2机床夹具的工作原理和在机械加工过程中的作用 (2)1.3夹具的分类和组成 (3)第二章夹具设计 (5)2.1设计思路 (5)2.2零件加工工艺过程分析 (5)2.3定位分析 (7)2.4夹紧分析 (9)2.5夹具体结构分析 (10)2.6夹具装配图绘制 (11)2.7夹具零件图绘制 (11)结束语 (12)致谢 (13)参考文献 (14)绪论机床夹具是机械加工系统的重要组成部分，同时也是机械加工工艺系统的重要组成部分。
为了保证工件的加工精度和生产率的提高，必须使工件在机床上相对刀具占有正确的位置，完成这一功能的辅助装置称为机床夹具。
机床夹具在机械加工中起着重要的作用，它直接影响机械加工的质量、生产率、生产成本以及工人的劳动强度等。
所以机床夹具设计是机械加工工艺准备中的一项重要工作。
机床夹具作为机床对工件加工中的辅助装置，其设计质量的好坏对零件的加工质量、效率以及工人的劳动强度均有直接的影响，因此在进行夹具设计时，必须使加工质量、生产率、劳动强度和经济性等几方面达到统一，其中保证加工质量是最基本的要求。
但是，在实际生产过程中会有所侧重，如对位置精度要求很高的加工，往往是保证加工精度，对于位置精度要求不高而使加工批量较大的情况，则着重于提高加工工件的工作效率。
总之，在考虑上述几方面要求时，应在满足加工要求的前提下，根据具体情况处理好生产率与劳动条件、生产率与经济性的关系。
夹具设计的基本步骤可以概括为：1、研究原始资料，明确设计任务。
2、确定夹具的结构方案，绘制结构草图。
确定夹具的结构方案，可以考虑以下问题：1）根据六点定位原理确定工件的定位方式，并设计相应的定位装置。
机床夹具设计说明书
1.零件的分析1.1 毛坯生产类型确定毛坯类型为3000件/年，由表（2-5.6）划分生产类型的参考数据确定为中批，工作制度8小时/班制。
1.2 毛坯铸造形式将融化了的金属浇注到旋转着的模型中，由于离心力的作用，金属液粘贴于模型的内壁上，凝结后所得铸件外形与模型内壁的形状相同，使用这种方法可以毋需浇注口，故能显著地减少金属的消耗。
由于免除了砂型和制模的设备，以及减少了铸工车间的面积，生产成本就有了降低；而所得逐渐则具有紧密与微细的颗粒结构及较好的机械性能。
1.3 毛坯精度尺寸由表（2-5-1）得灰铸铁刀具切入金属层的厚度应大于表面层厚度，即大于1mm，小于4mm。
由JK67-62，确定灰铸铁铸件精度等级为2级（指尺寸精度和表面光洁度要求较高，或者大批、中批生产的铸件。
1.4 确定毛坯铸件的重量通过计算，最后确定毛坯的重量为4.079Kg，由表（2-5-2）确定重量偏差为7﹪。
1.5 确定机械加工余量由表（2-5-5）确定2级铸铁件的机械加工余量：顶面加工余量为4.0mm，底面及侧面加工余量为3.0mm。
1.6 确定铸铁件的尺寸偏差由(标-5-6)查得2级铸铁件尺寸偏差为±0.8mm。
1.7 零件的作用题目所给定的零件是CA6140车床上的开合螺母。
开合螺母是用于接通和断开从丝杠传来的运动。
车削螺纹时，将开合螺母合上，丝杠通过开合螺母传动溜板箱和刀架；否则就将开合螺母脱开。
车削螺母时，顺时针方向转动手柄，通过轴带动曲线槽盘转动，曲线槽盘上的曲线槽盘形状，通过圆柱销带动上半螺母在溜板箱体后面的燕尾形导轨内上下移动，使其相互靠拢，将开合螺母和丝杠啮合。
若逆时针方向转动手柄，则两半螺母相互分离，开合螺母和丝杠脱开。
槽盘的曲线槽是一段圆弧，此圆弧在接近槽盘中心部分的倾斜角比较小，目的是使开合螺母闭合能自锁，不会因为螺母上的径向力而自动脱开。
2. 工艺规程设计2.1 确定毛坯的制造形式零件材料为HT15-33灰铸铁,考虑到灰铸铁的抗缺口敏感性，减震性和耐优良等特点,因此应该选用铸件,以便使开合螺母在使用中耐磨性良好,保证零件工作可靠.由于零件年产量为3000件,已达到成批生产的水平，而且离心铸造，免除了砂模和制模的设备，以及减少了铸工车间的面积，生产成本就有了降低，这样得来的铸件具有紧密与微细的颗粒结构及较好的机械性能。
铣床夹具设计说明书【操作指南】
以下为铣床夹具课程设计说明书，一起来了解一下吧。
目录前言错误!未定义书签。
第1章设计准备工作31.1熟悉加工零件图 31.2加工零件图分析 2第2章结构方案设计 52.1 定位方案设计 52.1.1确定定位方案 52.1.2 选择定位元件，设计定位装置 52.2 夹紧方案设计 62.2.1 确定夹紧方案 62.2.2 夹紧装置设计 62.3 夹具体设计8第3章夹具装配图的绘制 103.1 夹具总装图上应标注的尺寸及公差103.2 夹具总装图应标注的技术条件10第4章误差设计 (12)4.1 误差分析 (12)4.1.1定位误差 (12)4.1.2产生定位误差的原因 (12)4.2定位误差的计算 (12)谢辞16前言由机械加工生产实践可以知道，任何机械加工都不能离开夹具。
不论是使用通用夹具，还是使用专用夹具，总是需要先将工件定位夹紧后，才能进行加工。
所以，夹具是现代机械加工行业中不可缺少的的重要工艺装备之一。
使用夹具可以提高工件的加工精度并保证零件的互换性，提高劳动生产率，同时可以降低劳动强度，改善工人的劳动条件。
使用夹具还可以扩大现有机床的应用范围，充分利用现有的设备资源。
先进的夹具技术，可以获得巨大的经济效果。
夹具的种类很多。
其中，使用范围最广泛的是通用夹具，如车床上用的三爪卡盘和铣床上用的平口虎钳等，这类夹具的规格尺寸已标准化。
由于专用夹具的设计制造在很大程度上影响加工质量、生产效率、劳动条件和生产成本，因此，它是各机械制造厂新产品投资、老产品改进和工艺更新中的一项重要生产技术准备工作，也是每一个从事机械加工工艺的技术人员必须掌握的基础知识。
机床夹具分析夹具的组成夹具的使用对象虽不相同，夹具的结构和功用也不大一样，但是从不同的夹具结构中可以概括出一般夹具所共有的结构组成。
归纳起来，夹具可视为既独立又相互联系的六部分组成。
定位装置是由定位元件组合而成的，其主要作用是确定工件在夹具中的确定位置。
夹具设计(钻孔)说明书
前言机械设计是机械工程的重要组成部分，是决定机械性能的最主要因素。
由于各产业对机械的性能要求不同而有许多专业性的机械设计，如纺织机械设计、矿山机械设计、农业机械设计、船舶设计、汽车设计、机床设计、压缩机设计、内燃机设计、汽轮机设计、泵设计等专业性的机械设计分支学科。
在机械制造厂的生产过程中,用来安装工件使之固定在正确位置上,完成其切削加工、检验、装配、焊接等工作,所使用的工艺装备统称为夹具。
如机床夹具、检验夹具、焊接夹具、装配夹具等。
机床夹具的作用可归纳为以下四个方面：1.保证加工精度机床夹具可准确确定工件、刀具和机床之间的相对位置，可以保证加工精度。
2.提高生产效率机床夹具可快速地将工件定位和夹紧，减少辅助时间。
3.减少劳动强度采用机械、气动、液动等夹紧机构，可以减轻工人的劳动强度。
4.扩大机床的工艺范围利用机床夹具，可使机床的加工范围扩大，例如在卧式车床刀架处安装镗孔夹具，可对箱体孔进行镗孔加工。
机械制造装备设计课程设计是机械设计中的一个重要的实践性教学环节，也是机械类专业学生较为全面的机械设计训练。
其目的在于：1.培养学生综合运用机械设计基础以及其他先修课程的理论知识和生产实际知识去分析和解决工程实际问题的能力，通过课设训练可以巩固、加深有关机械课设方面的理论知识。
2.学习和掌握一般机械设计的基本方法和步骤。
培养独立设计能力，为以后的专业课程及毕业设计打好基础，做好准备。
3.使学生具有运用标准、规范手册、图册和查询有关设计资料的能力。
我国的装备制造业尽管已有一定的基础，规模也不小，实力较其它发展中国家雄厚。
但毕竟技术基础薄弱，滞后于制造业发展的需要。
我们要以高度的使命感和责任感，采取更加有效的措施，克服发展中存在的问题，把我国从一个制造业大国建设成为一个制造强国，成为世界级制造业基础地之一。
1.3零件工艺分析本次课设是要为此图1-1-3中的端盖设计一个钻3-φ9孔的夹具，最终实现将工件定位，更加精确和方便的完成钻孔工作，并保证能夹紧工件，夹紧力要适中，不要使工件变形，又能保证工件所要求的加工精度。
夹具设计说明书完整版
序言机械制造工艺学课程设计是在我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的。
这是我们在进行毕业设计之前对所学的各课程的一次深入的综合性总复习，也是一次理论联系实际的训练，因此，它是我们四年的大学生活中占有重要的地位。
对我个人来说，这次课程设计的意义很大，我希望能通过这次课程设计对自己以后将要从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，提高自己的实践能力。
由于能力有限，设计中海存在许多不足之处，恳请老师给予指教。
一、零件的分析（一）零件的作用题目所给的是底板座架，它的作用是：一、建立设备基础，用于构架设备的支撑基础，并在此基础上安装轴类零件；二、利用它们的工艺结构起到其他重要零件的定位作用；三、用于连接机器设备与地面的基础零件。
（二）零件的工艺分析底板座架总有三组加工表面，现分析如下：1、以φ45mm的外圆表面为中心的加工表面这一组加工表面包括φ45mm的外圆，以及退刀槽。
2、加工孔φ36H7（+00.025）mm的两个对称端面和三个台阶面。
3、加工三个阶梯孔、φ36mm孔和M10的螺纹孔。
由以上分析，对于以上三组加工表面，可以先加工第一组表面，然后利用专用夹具加工另外两个组的表面。
二、工艺规程设计（一）确定毛坯的制造形式零件的材料为HT200，考虑到它是底板座架，要求刚度、强度、耐压性能好，抗震性好，因此，选用铸件。
由于该零件的年产量为4000件，属于大批量生产，而且零件的外形尺寸不大，故可采用砂型铸造成型，这从提高生产率，保证加工精度上考虑也是应该的。
（二）基面的选择基面选择是工艺规程设计中的重要工作之一，基面的选择正确和合理，可以使加工质量得到保证，生产率得以提高。
（1）粗基准的选择轴类零件，以外圆作为粗基准。
按照有关粗基准的选择原则，即当零件有不加工表面时，应以这些不加工的表面作为粗基准；若零件有若干个比加工表面时，则应以与加工表面要求相对位置精度较高的不加工表面作为粗基准；取零件最右端面作为粗基准加工两个对称的端面。
机床夹具设计课程设计说明书(参考)
《机床夹具设计》课程设计说明书课题: 缸底夹具设计课题组长: 野狼指导教师:鸡西大学20012年12月《机床夹具设计》课程设计任务书课题: 缸底夹具设计内容： 1.零件图（CAD）1套2.三维装配图（PROE）1张3. 课程设计说明书1份班级：组长：同组人姓名：指导教师：2009年5月目录序言 (4)1、零件的分析 (5)1.1 零件的作用 (5)1.2零件工序图 (6)1.3夹具二维装配图 (7)2、夹具设计2.1零件的工艺分析 (8)2.2 定位和定位装置的设计 (8)2.3 夹紧方案 (8)2.4夹具体设计 (8)2.5夹具体总图上的尺寸、公差和技术要求 (8)2.6夹具精度分析 (9)后记参考资料序言机床夹具设计课程设计是在全部学完机械制造工艺学及机床夹具设计，并进行了生产实习的基础是进行的一个教学环节。
它要求学生全面地综合运用本课程及其有关先修课程的理论和实践知识进行工艺及结构的设计，也为以后搞好进行一次预备训练。
其目的在于：（1）培养学生运用机械制造工艺学及有关课程（工程材料与热处理、机械设计、互换性与测量技术、金属切削机床、金属切削原理与刀具等）的知识，结合生产实践中学到的知识，独立地分析和解决工艺问题，初步具备设计一个中等复杂程度零件的工艺规程的能力。
（2）能根据被加工零件的技术要求，运用夹具设计的基本原理和方法，学会，拟订夹具设计方案，完成夹具结构设计，初步具备设计出高效、省力、经济合理并能保证加工质量的专用夹具的能力。
（3）培养学生熟悉并运用有关手册、标准、图表等技术资料的能力。
（4）进一步培养学生识图、制图、运算和编写技术文件等基本技能。
对于我本人来说，希望能通过本次课程设计学习，学会将所学理论知识和工艺课程实习所得的实践知识结合起来，并应用于解决实际问题之中，从而锻炼自己分析问题和解决问题的能力；同时，又希望能超越目前工厂的实际生产工艺，而将有利于加工质量和劳动生产率提高的新技术和新工艺应用到机器零件的制造中，为改善我国的机器制造业相对落后的局面探索可能的途径。
机床夹具设计课程设计说明书
机床夹具设计课程设计说明书机床夹具设计课程设计说明书一：引言本文档是机床夹具设计课程设计的详细说明书，旨在为学生提供一个全面的指导，帮助他们完成课程设计任务。
本说明书将详细介绍机床夹具设计的目标、要求、方法以及最终结论。
二：设计目标2.1 主要目标本次机床夹具设计的主要目标是设计一个能够有效夹持工件并提供稳定支撑的夹具。
夹具需要满足工件加工要求，保证工作过程的安全和稳定性。
2.2 具体要求具体要求包括：- 夹具的刚度和强度要求- 夹具的尺寸和结构要求- 夹具的操作和调整要求- 夹具的安全性要求三：设计方法3.1 初步研究在设计之前，需要对工件的特点进行初步研究，了解其形状、尺寸、材料等因素，并结合工件加工的要求确定夹具的基本构想。
3.2 设计计算在夹具的设计过程中，需要进行一系列的计算，包括夹持力的计算、夹具刚度和强度的计算、夹具各部件的尺寸计算等。
3.3 夹具结构设计夹具的结构设计包括夹具各部件的布局、连接方式的选择、工件支撑方式的设计以及夹具的调整机构设计等。
3.4 材料选择根据夹具的使用要求和成本考虑，选择合适的材料进行制作。
3.5 CAD绘制使用计算机辅助设计（CAD）软件进行夹具的三维建模和绘制，以便进一步的分析和优化。
四：设计过程4.1 工作流程- 初步研究- 夹具计算和结构设计- 材料选择- CAD绘制- 优化和修改4.2 原理图插入夹具的原理图，标注各部件和尺寸。
4.3 制作工艺详细描述夹具的制作工艺流程，包括材料准备、零件加工、装配等。
五：附件本文档涉及以下附件：- 夹具设计计算表格- 夹具原理图六：法律名词及注释6.1 名词解释- 机床夹具：一种用于固定工件并提供加工支撑的装置。
- 刚度：夹具受力时不变形的能力。
- 强度：夹具在工作负荷下不会断裂的能力。
- CAD：计算机辅助设计。
6.2 法律条款根据相关法律法规要求，对夹具设计中涉及的法律条款进行注释。
七：结论根据课程设计要求，通过对机床夹具的研究和设计，得出了一个满足夹具功能要求的最优设计方案。
典型机床夹具设计
典型机床夹具设计导言：机床是一种用于加工金属材料的设备，而夹具则是用于固定工件以便进行加工的装置。
夹具的设计对于提高加工效率、保证加工质量具有重要意义。
在本文中，我将详细说明典型机床夹具的设计要点和流程。
一、夹具设计的基本原理1.根据工件形状确定夹具类型：夹具类型可以分为夹持式夹具和定位式夹具两种。
夹持式夹具是通过夹紧力将工件固定在工作台上，而定位式夹具则是通过夹紧力和力矩将工件在工作台上定位。
2.确定夹具夹持点和定位点：夹具夹持点是指夹具夹持工件的位置，定位点是夹具将工件定位在工作台上的位置。
对于复杂形状的工件，夹持点和定位点的确定需要考虑工件的刚性和稳定性。
3.设计夹具夹持和定位元件：夹具夹持和定位元件是夹具中用于夹持和定位工件的部件。
夹持元件一般包括夹爪、夹头和夹具床身等，而定位元件则包括定位销、定位块和工作台等。
二、典型机床夹具设计要点1.确定夹具夹持方式和原理：根据工件的形状和加工要求，选择合适的夹持方式和夹持原理。
常用的夹持方式有机械夹持、气动夹持和液压夹持等。
2.考虑夹具的可靠性和稳定性：夹具设计要考虑夹具在加工过程中的可靠性和稳定性。
夹具的夹持力应该足够强，以确保工件在加工过程中不会发生位移或变形。
3.考虑夹具的操作便利性：夹具的设计还应考虑操作的便利性。
夹具的结构要简单，易于调整和操作。
夹具上的操作手柄和调节螺母等部件应该方便操作人员进行调整和操作。
4.考虑夹具的生产成本：夹具的设计还应考虑生产成本。
夹具的设计要尽量简化，减少使用材料和加工工序，以降低生产成本。
三、典型机床夹具设计流程1.分析工件形状和加工要求：首先要对工件的形状和加工要求进行分析，确定工件的夹持和定位需求。
2.选择夹持方式和原理：根据工件的形状和加工要求，选择合适的夹持方式和夹持原理。
3.确定夹持点和定位点：根据工件的形状和加工要求，确定夹具的夹持点和定位点。
4.设计夹持和定位元件：根据夹持方式和原理，设计夹具的夹持和定位元件。
机床夹具设计课程设计说明书
摘要机床夹具设计课程设计是在全部学完机械制造工艺学及机床夹具设计,并进行了生产实习的基础是进行的一个教学环节。
它要求学生全面地综合运用本课程及其有关先修课的理论和实践知识进行工艺及结构的设计，也为以后进行一次预备训练。
此课程设计的目的：(1）能根据被加工零件的技术要求，运用夹具设计的基本原理和方法,学会,拟订夹具设计方案，完成夹具结构设计,初步具备设计出高效、省力、经济合理并能保证加工质量的专用夹具的能力。
（2)培养学生熟悉并运用有关手册、标准、图表等技术资料的能力。
（３）进一步培养学生识图、制图、运算和编写技术文件等基本技能。
此次是对一种大批量生产的拨叉类零件进行铣槽。
所设计的夹具必须保证这个通槽的各种尺寸精度,并且以最经济、最省时省力的方法来设计此套夹具。
通过对定位误差的分析,确定出采用大端面小心轴定位，夹紧装置采用螺旋压板夹紧机构。
对于我本人来说,希望能通过本次课程设计学习，学会将所学理论知识和工艺课程实习所得的实践知识结合起来,并应用于解决实际问题之中，从而锻炼自己分析问题和解决问题的能力。
关键字:夹具设计、制图、机械目录摘要................................................................................ 错误!未定义书签。
1设计任务............................................................................ 错误!未定义书签。
2 零件的定位.......................................................................... 错误!未定义书签。
２.1 零件的工艺和精度分析ﻩ错误!未定义书签。
2．2 定位设计...................................................................................... 错误!未定义书签。
夹具设计说明书
专用夹具的设计为了提高劳动生产率，保证加工质量，机床使用说明书降低劳动强度，需要设计专用的夹具。
车床夹具设计要点：（1）定位装置的设计要求在车床上加工回转面时要求工件被加工面的轴线与车床主轴的旋转轴线重合，夹具上定位装置的结构和布置，必须保证这一点。
因此，对于轴套类和盘类工件，要求夹具定位元件工作表面的对称中心线与夹具的回转轴线重合。
对于壳体、接头或支座等工件，被加工的回转面轴线与工序基准之间有尺寸联系或相互位置精度要求时，应以夹具轴线为基准确定定位元件工作表面的位置。
（2）夹紧装置的设计要求在车削过程中，由于工件和夹具随主轴旋转，除工件受切削扭矩的作用外，整个夹具还受到离心力的作用。
此外，工件定位基准的位置相对于切削力和重力的方向是变化的。
因此，夹紧机构必须产生足够的夹紧力，自锁性能要可靠。
对于角铁式夹具，还应注意施力方式，防止引起夹具变形。
（3）夹具与机床主轴的连接车床夹具与机床主轴的连接精度对夹具的回转精度有决定性的影响。
因此，要求夹具的回转轴线与主轴轴线应具有尽可能高的同轴度。
心轴类车床夹具以莫氏锥柄与机床主轴锥孔配合连接，用螺杆拉紧。
有的心根据径向尺寸的大小，其它专用夹具在机床主轴上的安装连接一般有两种方式：1) 对于径向尺寸D<140mm，或D<(2～3)d的小型夹具，一般用锥柄安装在车床主轴的锥孔中，并用螺杆拉紧。
这种连接方式定心精度较高。
2) 对于径向尺寸较大的夹具。
一般通过过渡盘与车床主轴头端连接。
过渡盘的使用，使夹具省去了与特定机床的联接部分，从而增加了通用性，即通过同规格的过渡盘可用于别的机床。
同时也便于用百分表在夹具校正环或定位面上找正的办法来减少其安装误差。
因而在设计圆盘式车床夹具时，就应对定位面与校正面间的同轴度以及定位面对安装平面的垂直度误差提出严格要求。
（4）总体结构设计要求车床夹具一般是在悬臂的状态下工作，为保证加工的稳定性，夹具的结构应力求紧凑、轻便，悬伸长度要短，使重心尽可能靠近主轴。
夹具结构设计手册
夹具结构设计手册篇一：夹具设计手册篇二：CNC夹具设计、制作与应用简要手册东莞爱美达电子有限公司Aavid thermalloy system(DongGuan) LTD《CNC夹具设计、制作与应用简要手册》◆ 目录第一章． CNC夹具使用范围与设计目的第二章．夹具常用设计结构与夹紧方式第三章．生产时夹具与产品的应有状况第四章．保证夹具与产品具备应有状况第五章．夹具的制作注意事项第六章．夹具的应用注意事项◆ 内容第一章．CNC夹具使用范围与设计目的1. CNC夹具使用范围（1）CNC加工中心以其加工高效率、高精度和对工件的高适应性目前在制造业得到广泛的应用，我们公司所有需加工的产品都是通过CNC来加工，因此加工夹具对产品加工的效率和精度非常重要。
（2）我们公司的CNC加工中心适用于所有长度小于1m的产品。
2. CNC夹具设计的目的（1）设计夹具时一定要考虑到使用夹具的安全性；（2）设计夹具可以提高产品的加工精度和品质；（3）设计夹具可采用多件、多位、机动夹紧装置，缩短辅助时间，从而大大提高劳动生产率；（4）设计的夹具必须装夹产品方便、省力；第二章．夹具常用设计结构与夹紧方式1. 机床夹具的定义与组成（1）机床夹具的定义：①.在机床上加工产品时，为了在工件的某一部分加工出符合工艺规程要求的表面，加工前需要使产品在机床上占有正确的位置，即定位。
②.使产品在加工过程中始终保持在原先确定的位置上，即加紧。
③.在机床上使产品占有正确的加工位置并使其在加工过程中始终保持不变的工艺装备称为机床夹具。
（2）机床夹具的组成：由定位元件、夹紧装置、安装连接元件、导向元件、对刀元件和夹具体等几部分组成：①.定位元件：用于确定产品在夹具中的位置，使产品在加工时相对刀具及运动轨迹有一个正确的位置。
常用的定位元件有V形块、定位销、定位块等。
②.夹紧装置：用于保持产品在夹具中的既定位置。
它通常包括夹紧元件（如压板、压块）、增力装置（如杠杆、螺旋、偏心轮）和动力源（如气缸、液压缸）等组成部分。
典型机床夹具设计
典型机床夹具设计引言：机床夹具设计是机械加工中重要的一部分，它的设计质量直接影响到加工产品的质量和生产效率。
典型机床夹具设计包括夹具的选择、夹具的结构设计和夹具的加工制造等方面。
本文将就典型机床夹具设计的一般步骤进行分析，并以五轴加工中心的夹具设计为例进行详细说明。
一、典型机床夹具设计的步骤：1、确定加工要求：首先根据产品的加工要求确定夹具的使用条件，包括工件的形状、尺寸和材料等方面的要求。
2、选择夹具类型：根据加工要求选择合适的夹具类型，例如，对于平面加工，通常可以选择钳工钳或万能钳等；对于多工序加工，可以选择支承式夹具或分度式夹具等。
3、进行夹具结构设计：基于夹具类型和加工要求，进行夹具的结构设计。
夹具结构设计的关键点包括夹紧方式的选择、定位方式的选择和夹紧行程的设计等。
4、进行夹具零件设计：根据夹具的结构设计将其分解为各个零件，并对各个夹具零件进行详细设计。
夹具零件设计的要求包括零件的强度、刚度和耐磨性等方面。
5、进行夹具装配设计：根据夹具零件设计的结果对夹具进行装配设计，包括各个零件的位置和安装方式等。
工制造。
加工工艺的选择和机械设备的使用对夹具的加工质量和加工效率都有影响。
7、进行夹具试用和调整：在夹具制造完成后，对夹具进行试用和调整。
通过试用和调整可以获得夹具的工作性能和使用效果等信息。
二、五轴加工中心夹具设计的实例分析：五轴加工中心用于加工一种具有复杂曲面的零件，加工要求为高精度、高效率和高稳定性。
根据加工要求，选择采用分度式夹具。
具体步骤如下：1、确定加工要求：产品要求加工精度达到0.02mm，加工速度达到60m/min。
2、选择夹具类型：根据加工要求选择分度式夹具，该夹具可以实现对产品进行分度加工，满足产品的加工精度要求。
3、进行夹具结构设计：夹具结构设计应包括基座、夹紧装置、定位装置和支撑装置等。
其中，基座用于将夹具固定在加工中心上，夹紧装置用于固定工件，定位装置用于确定工件在加工中心上的位置，支撑装置用于支撑和稳定工件。
简明机床夹具设计手册
简明机床夹具设计手册
机床夹具是机床加工中的重要工具，它主要用于固定工件，以便机床可以进行各种加工操作。
夹具的设计必须符合加工工艺要求，而且还要具有高度的精度和可靠性。
夹具的设计过程可以分为以下几个步骤：
第一步，确定工件的形状、尺寸、重量和加工要求，根据这些要素来确定夹具的类型和结构。
第二步，对加工工艺进行分析，确定加工工序和夹具操作过程，考虑夹具的装夹方式、夹紧力度和夹持方式。
第三步，设计夹具的结构，包括夹具的基座、夹爪、定位元件、调整螺杆等，同时要考虑夹具的刚度和精度。
第四步，根据夹具的结构设计制作图纸，详细标注各个元件的尺寸和位置，确定夹具的制造工艺。
第五步，进行夹具制造和调试，根据夹具的使用情况进行必要的调整和改进。
总之，机床夹具的设计要遵循“先加工后夹具”的原则，确保夹具与加工工艺的配合，从而提高加工效率和产品质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
回转式钻模
3、移动式钻模
移动式钻模用在立式钻床上，先后钻销工件 同一表面上的多个孔，属于小型夹具。移动的方 法有两种：一种式自由移动，另一种是定向移动 ，用专门设计的轨道和定程机构来控制移动的方 向和距离。
第三节 钻床夹具设计 钻床夹具简称钻模。这类夹具主要是用来保证 被加工孔的位置精度，还可用于某些镗床、组合机 床上。
钻模借助其上的钻套引导刀具和工件之间的相 对位置，提高了加工精度和生产率，在成批大量生 产中，已广泛采用钻模来进行加工。
一、钻床类夹具的主要类型
钻床夹具的种类繁多，根据工件的结构形状， 大小，被加工孔的分布情况和钻模板的特点，一般 分为固定式、回转式、移动式、翻转式、盖板式和 滑柱式等几种类型。
种心轴或其它专用夹具。加工时夹具随机床主轴一起 旋转，切削刀具作进给运动。 三爪自定心卡盘和四爪单动卡盘 拨动顶尖 心轴式
圆盘式 角铁式 花盘式
适用于形状复杂的大型工件 需要平衡配重 通过过渡盘与主轴头端连接 安装在滑板或床身上的夹具：用于某些形状不规 则和尺寸较大的工件，刀具安装在车床主轴上作旋 转运动，夹具作进给运动。
2）夹紧装置要有足够的强度和刚度，保证必需 的夹紧力，并有良好的自锁性能，一般在铣床夹具 上特别是粗铣，不宜采用偏心夹紧。
3）夹紧力应作用在工件刚度较大的部位上。工 件与主要定位元件的定位表面接触刚度要大。当从 侧面压紧工件时，压板在侧面的着力点应低于工件 侧面支承点。
4）为了调整和确定夹具与铣刀的相对位置，应 正确选用对刀装置，对刀装置在使用塞尺方便和易 于观察的位置，并应在铣刀开始切入工件的一端。
H7/g6的间隙配合压入 衬套孔内，衬套外圆 与钻模板底孔的配合 采用H7/n6或H7/r6的 过盈配合。为了防止 钻套随刀具转动或被 切削顶出，常用螺钉 固紧。
可换钻套用于大批 量生产中，由于钻套
c）可换钻套
（3）快换钻套 快换钻套更换迅
速，只要将钻套逆 时针转动一下，即 可从钻模板中取出。 他与衬套的配合采 用H7/g6或H6/g5的 间隙配合。
翻转式钻模
5、覆盖式钻模
这类钻模按结构特点上的不同，分为复式钻模 和盖式钻模两种。
复式钻模的特点就是可将钻模板“复”在工件 上或装在工件中。定位元件，夹紧元件和钻套均装 在钻模板上，以保证加工孔的位置精度。这类钻模 通常是利用工件上的一个与定位基准平面（上表面 ）平行的平面或工件的底平面，直接或间接地放在 钻床工作台上，以支撑工件或模板。这样钻模除了 钻模板以外，不用设置专门的夹具体。
车床专用夹具的设计要点也适用于圆磨床夹具。
第二节 铣床夹具设计
一、铣床类夹具的特点
1、用途：适用于铣床。
2、特点：
工件安装在夹具上随同机床工作台一起作送进运 动
铣削为断续切削，冲击、振动大，夹紧力要求较 大
夹具要有足够的刚度和强度，本体应牢固 地固定在机床工作台上
铣削加工效率高，工件安装应迅速，要有 快速对刀元件
5）钻模板和夹具体为焊接式的钻模，因焊接应 力不能彻底消除，精度不能长期保持，故一般在工 件孔距公差要求不高时采用。
6）孔距与孔和基面公差小于0.05㎜时采用固定 式钻模。
2、钻套的选择和设计
根据钻套的结构有固定钻套、可换钻套、 快换钻套及特殊钻套四种类型，分别适用不同 情况。
钻套设计主要指钻套引导部分长度H的确 定；钻套底部与工件表面的距离s的确定；钻 套内径的基本尺寸和公差的确定；钻套孔中心 线位置尺寸和公差的确定及钻套材料和热处理 的选择等。
5）切屑和冷却液应能顺利排出，必要时应开排 屑孔。
6）为了调整和确定夹具与机床工件台轴线的相 对位置，在夹具体的底面应具有两个定向键，定向 键与工作台Ｔ型槽宜用单面贴合，当工作台Ｔ型槽 平整时可采用圆柱销，精度高的或重型夹具宜采用 夹具体上的找正基面。
由于刨床夹具的结构和动作原理与铣床夹具相 近，故其设计要点可参照上述内容。
盖式钻模的钻模板是活动的盖板，他可以用定 位销的形式在钻模体上确定其正确位置，也可以采 用铰链连接的方式确定钻模板的正确位置。这种钻 模适用于工件以下部位定位，上部钻孔的中小型零 件的加工。采用盖式钻模的目的，主要是为了工件 的装卸方便。
盖板式钻模
6、滑柱式钻模
滑柱式钻模是一种标准化，规格化的通用钻 模。钻模体可以通用于较大范围的不同工件。设 计时，只需根据不同的加工对象设计相应的定位 。夹紧元件。因此，可以简化设计工作。另外， 这种钻模不需另行设计专门的夹紧装置，夹紧工 件方便，迅速，适用于不同类型的各种中小型零 件的孔加工，生产中，尤其是大批量生产中应用 较广。
当加工几个不在同心圆周上的平行孔系时， 如工件和夹具的总重量不宜超过150N，宜采用固 定式钻模在摇臂钻床上加工。
2、 钻套类型与设计
钻套又称为导套，他的作用是确定刀具的位 置和方向，即引导刀具进入正确的加工位置，并 防止刀具在加工过程中发生偏斜，提高刀具的刚 性，防止加工过程中的振动，从而保证工件的加 工质量。由此可见，钻套的选用和设计正确与否 ，直接影响工件的加工质量。
1）被钻孔直径大于１0㎜时（特别是加工钢件 ），宜采用固定式钻模。
2）翻转式钻模适用于加工中小件，包括工件在 内的总重量不宜超过１0㎏。
3）当加工分布不在圆周上的平行孔系时，如工 件和夹具的总重量超过１5㎏，宜采用固定钻模在摇 臂钻床上加工。如生产批量大，则可在立式钻床上 采用多轴传动头加工。
4）对于孔的垂直度和孔心距要求不高的中小型 工件，宜优先采用滑柱钻模。如孔的垂直度公差小 于0.1㎜，孔距位置公差小于0.15㎜时，一般不宜采 用这类钻模。
3）钻套内径的基本尺寸和公差的确定
钻套的内径与刀具间的配合间隙过大的话 ，直接影响工件上被加工孔的位置精度，间隙 过小的话，又会加剧刀具与钻套的磨损。因此 ，钻套内径的基本尺寸应等于所引导刀具的最 大极限尺寸。
3、钻模板的设计 1）钻模板分类：
1）钻套引导部分长度H
钻套引导部分长度H由工件被加工孔的位置 精度和深度，刀具的刚性和工件表面的形状等 因素决定。钻套引导部分短，则引导性不好， 降低引导精度；过长的话，则增加刀具与钻套 之间的摩擦，加速刀具和钻套的磨损，降低使 用寿命。
2）钻套底部至工件表面间的距离S
正确选择钻套底部至工件表面间的距离S，对保 证加工质量和提高生产效率均有重要意义。钻 削钢料时，如果s过小，带状切削不能及时排出 ，因而堵塞在工件与钻套之间，当切削过多时 ，会将钻套顶出，划伤工件表面，甚至折断钻 头。但s过大的话，会使刀具的引偏量过大，降 低加工精度。
（1）夹具的结构应力求紧凑轻便悬臂尺寸短，使 重心尽可能靠近主轴。
（2）夹具应有平衡措施，消除回转的不平衡现 象，以减少主轴轴承的不正常磨损，避免产生振动 及振动对加工质量和刀具寿命的影响。平衡重的位 置应可以调节。
（3）夹紧装置除应使夹紧迅速、可靠外，还应 注意夹具旋转的惯性力不应使夹紧力有减小的趋势 ，以防回转过程中夹紧元件松脱。
（4）夹具上的定位、夹紧元件及其他装置的布置不 应大于夹具体的直径；靠近夹具外缘的元件，不应 该有突出的棱角，必要时应加防护罩。
（5）车床夹具与主轴联接精度对夹具的回转精度 有决定性的影响。因此回转轴线与车床主轴轴线要 有尽可能高的同轴度。
（6）当主轴有高速转动、急刹车等情况时，夹具与 主轴之间的联接应该有防松装置。 （7）在加工过程中，工件在夹具上应能用量具测量 。切屑能顺利排出或清理。
钻床夹具的设计主要考虑钻套的设计。
1）钻套的种类
钻套按结构和使用特点可分为以下四类 固定钻套 可换钻套 快换钻套 特殊钻套
（1）固定钻套 固定钻套分为无肩钻套和带肩钻套两种形 式。这种钻套的外圆用H7/r6或H7/n6的过 盈配合压入钻模板或夹具体的底孔内。
a）、b）固定钻套
（2）可换钻套 可换钻套用H7/g5或
1、固定式钻模 这类钻模多为大型钻模，一般在立钻或摇臂钻床上 使用，加工工件上较大的孔或轴线相互平行（用摇 臂钻）的孔系，钻模需要固定在机床工作台。
固定式钻模
2、回转式钻模
回转式钻模的结构形式按其转轴的位置可分为 立轴式，卧轴式和斜轴式三种。这类钻模的引导元 件－钻套，一般是固定不动的，为了实现工件在一 次安装中进行多工位加工的目的，钻模一般采用回 转式分度装置。
《典型机床夹具设计》
知识点 1.车床夹具设计 2.铣床夹具设计 3.钻床夹具设计 4.镗床夹具设计
教学重点、难点 【重点】 车床夹具、铣床夹具、钻床夹具、镗床夹具的设计 方法。
【难点】 车床夹具、铣床夹具、钻床夹具、镗床夹具的设计
方法。
第一节 车床夹具设计
一、车床夹具的基本类型 安装在车床主轴上的夹具：各种卡盘、顶尖、各
3、与机床的联接视具体情况而定，通常有较准确的 圆柱孔或圆锥孔。
4、夹具带动工件旋转，不允许工件相对主轴位移。
5、为使夹具使用安全，应尽可能避免带有尖角或凸 出部分，必要时要加防护罩。
三、车床夹具设计要点
车床夹具的主要特点是夹具与机床主轴联接， 工作时由机床主轴带动其高速回转。因此在设计车 床夹具时除了保证工件达到工序的精度要求外，还 应考虑：
适用于在一个工 序中使用几种刀具 （指钻，扩，铰） 依次连续加工的情
d）快换钻套
（4）特殊钻套 当工件的结构形状或工序加工条件均不
允许采用上述几种标准钻套时，就应视具体 情况设计各种形式的特殊钻套。特殊钻套Biblioteka 三、钻床专用夹具的设计要点
1、钻模类型的选择
钻模类型很多，在设计钻模时，首先需要根据 工件的形状尺寸、重量、加工要求和批量来选择钻 模的结构类型。选择时注意以下几点：
滑柱式钻模
二、钻床夹具的设计
