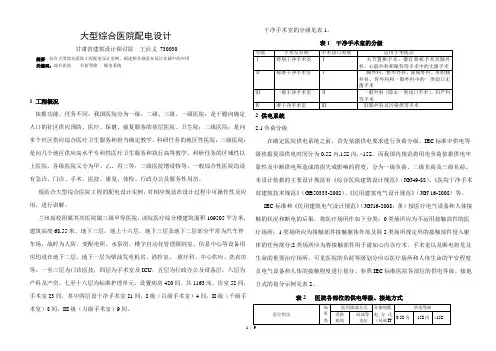

大型综合医院配电设计
大型综合医院配电设计甘肃省建筑设计探讨院 王治义 730030摘要：结合大型综合医院工程配电设计实例，阐述相关规范在设计实践中的应用 关键词：综合医院 负荷等级 配电系统1 工程概况依据功能、任务不同，我国医院分为一级、二级、三级。
一级医院：是干脆向确定人口的社区供应预防、医疗、保健、康复服务的基层医院、卫生院；二级医院：是向多个社区供应综合医疗卫生服务和担当确定教学、科研任务的地区性医院；三级医院：是向几个地区供应高水平专科性医疗卫生服务和执行高等教学、科研任务的区域性以上医院。
各级医院又分为甲、乙、丙三等，三级医院增设特等。
一般综合性医院均设有急诊、门诊、手术、医技、康复、体检、行政办公及服务性用房。
现结合大型综合医院工程的配电设计实例，对相应规范在设计过程中可操作性及应用，进行讲解。
兰州高校附属其次医院属三级甲等医院，该院医疗综合楼建筑面积109505平方米，建筑高度68.55米。
地下三层，地上十六层。
地下三层及地下二层部分平常为汽车停车场，战时为人防。
变配电所、水泵房、楼宇自动化管理限制室、信息中心等设备用房均设在地下二层。
地下一层为柴油发电机房、消控室、 放疗科、中心供应、洗衣房等。
一至三层为门诊医技，四层为手术室及ICU ，五层为行政办公及设备层，六层为产科及产房，七至十六层为标准护理单元。
设置病房420间，共1163床。
诊室52间，手术室23间，其中四层设干净手术室21间，I 级（百级手术室）4间，II 级（千级手术室）8间，III 级（万级手术室）9间。
干净手术室的分级见表1。
表1 干净手术室的分级2 供电系统 2.1负荷分级在确定医院供电系统之前，首先依据供电要求进行负荷分级。
IEC 标准中供电等级依据复原供电时间分为0.5S 内,15S 内, >15S 。
而我国内规范将用电负荷依据供电牢靠性及中断供电所造成的损失或影响的程度，分为一级负荷、二级负荷及三级负荷。
本设计依据的主要设计规范有《综合医院建筑设计规范》（JGJ49-88）、《医院干净手术部建筑技术规范》（GB50333-2002）、《民用建筑电气设计规范》（JGJ 16-2008）等。
大型综合医院建筑供配电系统设计
大型综合医院建筑供配电系统设计摘要：近年来，我国社会发展迅速，随着“健康中国2030规划”的推进，提升医疗系统服务能力，建立智慧高效的医疗卫生服务体系基础设施成为各地区、部门的重要建设目标。
在国家政策的支持下，新建医院项目有所增加，功能完善的现代化综合医院更符合当下需求，成为省、市(县)各地医疗设施的建设目标。
综合医院建筑是最复杂的民用建筑之一，涉及的用电设备种类繁多，用电要求各异，供电可靠性要求高于一般民用建筑，因此，如何保障用电安全显得尤为重要。
关键词：大型综合医院；建筑；供配电；系统设计引言医疗建筑作为建筑工程众多类型中的一种，用电负荷等级及供配电系统都具备一定的复杂性。
根据实际情况而言，医疗建筑用电设备多，且医疗设备作为一种先进的电子设备，在运行的过程中会产生正弦交流电流、脉动直流电流。
这些设备都会导致医疗建筑电力系统电能质量的下降。
而电网电能质量降低，也会影响上述设备的控制，对设备运行不利，对医院的安全生产带来一定的影响。
为确保医疗设备及配电系统能够稳定、安全运行，一方面，在医院供配电系统进行设计的过程中，需要采取合理科学的配电方案，为电网运行制定出完善的保障措施。
另一方面，应采取合适的电能质量治理方法，净化电网参数，提高电网供电的可靠性。
1医院建筑电气设计的重要性和特殊性大型医院建筑不乏维持生命安全的重要仪器，作为治病救人的重要医疗场所，处处关系到患者的生命安危。
医院建筑对供电的持续性、可靠性要求很高。
当变电所或柴油发电机房因极端天气原因造成长期断电时，不但整个医院的医疗救治无法正常进行，其通信网络设备也将受到影响，医院内挂号、就诊、检查、开药、住院以及结账报销等正常流程均无法进行。
河南某三甲医院停电正是因为极端降水的影响，连日强降雨灌入地下室淹没重要供配电用房（变电所、智能化机房）所造成，极大影响了医院的正常运转。
2建筑电气供配电线路设计原则2.1电气供配电高效化运作实现高效运作是电气供配电线路设计的基本原则，设计人员要采用合理的设计技术和规划科学的设计图，并在实际建设过程中选用合理的供配电材料，在保证供配电正常运转的基础上，最大程度降低成本投入，实现经济性原则。

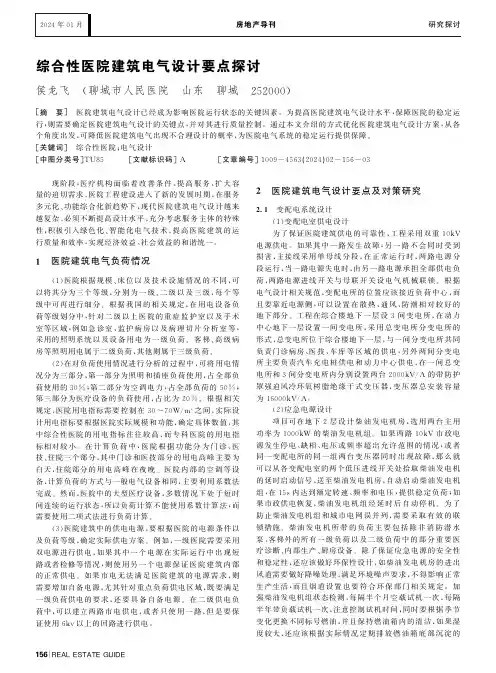

综合性医院建筑电气设计要点探讨
１５６㊀|R E A LE S T A T EG U I D E综合性医院建筑电气设计要点探讨侯龙飞㊀(聊城市人民医院㊀山东㊀聊城㊀２５２０００)[摘㊀要]㊀医院建筑电气设计已经成为影响医院运行状态的关键因素.为提高医院建筑电气设计水平,保障医院的稳定运行,则需要确定医院建筑电气设计的关键点,并对其进行质量控制.通过本文介绍的方式优化医院建筑电气设计方案,从各个角度出发,可降低医院建筑电气出现不合理设计的概率,为医院电气系统的稳定运行提供保障.[关键词]㊀综合性医院;电气设计[中图分类号]T U ８５㊀㊀㊀[文献标识码]A㊀㊀㊀㊀[文章编号]１００９－４５６３(２０２４)０２－１５６－０３㊀㊀现阶段,医疗机构面临着改善条件㊁提高服务㊁扩大容量的迫切需求,医院工程建设进入了新的发展时期,在服务多元化㊁功能综合化新趋势下,现代医院建筑电气设计越来越复杂,必须不断提高设计水平,充分考虑服务主体的特殊性,积极引入绿色化㊁智能化电气技术,提高医院建筑的运行质量和效率,实现经济效益㊁社会效益的和谐统一.１㊀医院建筑电气负荷情况(１)医院根据规模㊁床位以及技术设施情况的不同,可以将其分为三个等级,分别为一级㊁二级以及三级,每个等级中可再进行细分.根据我国的相关规定,在用电设备负荷等级划分中,针对二级以上医院的重症监护室以及手术室等区域,例如急诊室㊁监护病房以及病理切片分析室等,采用的照明系统以及设备用电为一级负荷.客梯㊁高级病房等照明用电属于二级负荷,其他则属于三级负荷.(２)在对负荷使用情况进行分析的过程中,可将用电情况分为三部分,第一部分为照明和插座负荷使用,占全部负荷使用的３０％;第二部分为空调电力,占全部负荷的５０％;第三部分为医疗设备的负荷使用,占比为２０％.根据相关规定,医院用电指标需要控制在３０~７０W /m ２之间,实际设计用电指标要根据医院实际规模和功能,确定具体数值,其中综合性医院的用电指标往往较高,而专科医院的用电指标相对较小.在计算负荷中,医院根据功能分为门诊㊁医技㊁住院三个部分,其中门诊和医技部分的用电高峰主要为白天,住院部分的用电高峰在夜晚.医院内部的空调等设备,计算负荷的方式与一般电气设备相同,主要利用系数法完成.然而,医院中的大型医疗设备,多数情况下处于短时间连续的运行状态,所以负荷计算不能使用系数计算法,而需要使用二项式法进行负荷计算.(３)医院建筑中的供电电源,要根据医院的电源条件以及负荷等级,确定实际供电方案.例如,一级医院需要采用双电源进行供电,如果其中一个电源在实际运行中出现短路或者检修等情况,则使用另一个电源保证医院建筑内部的正常供电.如果市电无法满足医院建筑的电源需求,则需要增加自备电源,尤其针对重点负荷供电区域,既要满足一级负荷供电的要求,还要具备自备电源.在二级供电负荷中,可以建立两路市电供电,或者只使用一路,但是要保证使用６k v 以上的回路进行供电.２㊀医院建筑电气设计要点及对策研究２ １㊀变配电系统设计(１)变配电室供电设计为了保证医院建筑供电的可靠性,工程采用双重１０k V电源供电.如果其中一路发生故障,另一路不会同时受到损害,主接线采用单母线分段,在正常运行时,两路电源分段运行,当一路电源失电时,由另一路电源承担全部供电负荷,两路电源进线开关与母联开关设电气机械联锁.根据电气设计相关规范,变配电所的位置应该接近负荷中心,而且要靠近电源侧,可以设置在散热㊁通风㊁防潮相对较好的地下部分.工程在综合楼地下一层设３间变电所,在动力中心地下一层设置一间变电所,采用总变电所分变电所的形式,总变电所位于综合楼地下一层,与一间分变电所共同负责门诊病房㊁医技㊁车库等区域的供电,另外两间分变电所主要负责汽车充电桩供电和动力中心供电,在一间总变电所和３间分变电所内分别设置两台２０００k V /A 的带防护罩强迫风冷环氧树脂绝缘干式变压器,变压器总安装容量为１６０００k V /A .(２)应急电源设计项目可在地下２层设计柴油发电机房,选用两台主用功率为１０００k W 的柴油发电机组.如果两路１０k V 市政电源发生停电㊁缺相㊁电压或频率超出允许范围的情况,或者同一变配电所的同一组两台变压器同时出现故障,那么就可以从各变配电室的两个低压进线开关处拾取柴油发电机的延时启动信号,送至柴油发电机房,自动启动柴油发电机组,在１５s 内达到额定转速㊁频率和电压,提供稳定负荷;如果市政供电恢复,柴油发电机组经延时后自动停机.为了防止柴油发电机组和城市电网误并列,需要采取有效的联锁措施.柴油发电机所带的负荷主要包括除非消防潜水泵㊁客梯外的所有一级负荷以及二级负荷中的部分重要医疗诊断㊁内部生产㊁厨房设备.除了保证应急电源的安全性和稳定性,还应该做好环保性设计,如柴油发电机房的进出风道需要做好降噪处理,满足环境噪声要求,不得影响正常生产生活,而且烟道设置也要符合环保部门相关规定.加强柴油发电机组状态检测,每隔半个月空载试机一次,每隔半年带负载试机一次,注意控制试机时间,同时要根据季节变化更换不同标号燃油,并且保持燃油箱内的清洁,如果湿度较大,还应该根据实际情况定期排放燃油箱底部沉淀的R E A LE S T A T EG U I D E |１５７㊀水分.(３)其他方面设计合理选择主要设备,保证变配电系统运行的协调性和稳定性.在继电保护㊁信号及联锁装置设置方面,１０k V 进线隔离车与进线断路器闭锁,高压进线断路器与母联断路器闭锁,１０k V 电源进线开关和出线开关都要做好过电流保护㊁零序保护㊁电流速断保护,１０k V 母联开关需要做好过电流保护和母联自投装置,变压器要设温度保护,１０k V 总变电所设置直流电源屏及中央信号屏.在计量㊁无功补偿及谐波治理方面,１０k V 总变电所要设高压计量,小单体建筑及科室设低压计量,选用多功能监控仪表,实现一表多用的效果,在低压侧设静电电容器自动补偿装置集中补偿,补偿后功率因数要大于０ ９４,荧光灯㊁气体放电灯单灯就地补偿,医疗设备及手术室使用的变压器低压侧设有源滤波装置,根据实测谐波情况,采取针对性的治理措施.２ ２㊀低压配电系统设计低压配电系统设计可以从以下两方面进行分析.(１)医院当前可以采用多种方式进行低压配电,其中包括放射式的独立回路供电系统,该系统主要针对大型设备提供电能.除此之外,还包含树干式供电,主要针对应急照明系统以及电梯厅供电系统等,当前多数医院主要使用二者相互混合的低压配电供电系统.对于一二级负荷,可以使用双电源切换放射式系统,主要应用区域为手术室㊁透析室以及百级净化空调系统中,以上医疗设备较为重要,因此要采取双电源切换的放射式系统.医院中消防类型的设备电源,则使用双电源末端切换式电源.对于医院中较为关键的负荷,为了保证安全,则需要采取双路的方式进行供电,将柴油发电机作为备用电源,同时设计U P S 以及E P S ,提高供电电源的安全性和可靠性.(２)对于医院中不同的科室,要采取不同的设计方式.①中心手术室,由于手术室在功能方面要求较为特殊,供电电源除了需要使用两路专用供电之外,还需要在旁路中设置U P S 和I T 系统,采用单独敷设的方式设计电源干线.针对电路中可能出现的过压或者过流现象,要提前采取预防措施,降低其发生故障的概率,提高设备运行以及系统供电的安全性,保证患者的人身安全.另外,在手术室外部要安装配电柜,为手术过程中设备的稳定运行提供条件,并将手术室的总负荷控制在８~１０k W 之间.②急诊科室,急诊科室中的供电设计,要根据不同医疗设备进行分类,急诊室包含多种不同的科室,例如化验室和观察室等,对供电系统的实际要求也不同,要对其进行分类设计.③检验室,检验室中存在较多的医疗检验设备,一旦设备运行出现不稳定等问题,可能会对最终检验结果产生影响,因此检验室对供电电压稳定性的要求较高.检验室中设备电源要使用具有稳定器的插座,保证设备能够正常运行.④放射科,放射科中的设备主要包括核磁共振设备以及X 光设备等,每个设备都需要设计单独的回路,并且安装电压稳定器,使设备能够达到相应的电容要求.２ ３㊀照明系统电气设计照明系统是医院建筑电气设计中的重要组成部分,需要对其进行科学合理的设计,为医护人员和患者提供良好的休息工作环境,增强医院内部环境的舒适度.在医院公共场所中,照明系统的设计还可以通过预留宽带接入服务器通信端口的方式,对照明系统进行控制,实现智能化和远程控制.同时在照明系统设计中需要注意,根据医院建设成本需求㊁患者舒适度需求,对照明系统进行合理设计.(１)在X 线诊断室中,要在门上方位置安装红色警示灯,让他人准确了解设备的运行状态,同时设置联动设施,避免出现人员误入的情况.(２)P E T ㊁M R 室中,最佳光源为白炽灯,剩余区域可以选择三基色细管荧光灯.(３)在眼科手术室,灯光要具有可调节性,通常为白炽灯.(４)在手术室中,需要安装无影灯,并且将照度保持２００００~１０００００l x 之间,口腔手术室中的无影灯,照度为１００００l x 左右.除了无影灯之外,还要设置一般照明系统,将以上两种类型的照明回路使用不同的供电回路进行控制,避免二者之间相互影响.(５)针对病房照明系统,需要使用一床一灯的设计方式,避免对其他病人产生影响.例如,儿科病房中的照明亮度要控制在１ ０l x 左右.(６)手术室以及呼吸科等场所照明,则要安装紫外线灯,并且不能对患者进行照射,功率密度控制在１ ５~３W /m ２之间,紫外线灯上方需要安装防误触开关,避免出现误触现象.(７)医院公共区域中,例如走廊以及楼梯等,要安装应急照明系统,明确显示疏散指示标识,保证在突发情况下能够及时逃生.２ ４㊀防雷与接地系统设计雷击对建筑的危害不言而喻,医院建筑内部的计算机网络㊁精密医疗设备很容易遭受电磁脉冲破坏,可能会造成严重的生命财产损失.在进行建筑防雷设计时,首先要根据建筑物重要程度和发生雷击的概率等综合因素确定防雷等级,然后采取针对性的防雷设施设计.经过科学计算,工程按照二类防雷建筑物要求设防,在屋面和女儿墙设置避雷带,利用建筑物周围结构柱内主钢筋作为引下线,利用基础底板钢筋做接地体,保证引下线㊁接闪器㊁接地体的可靠连接.为了预防侧击雷,每两层沿着建筑四周设水平均压环,并且将各层外墙金属构件与防雷引下线可靠连接.为了防止雷电感应,建筑物内的主要金属物需要就近接到防直击雷接地装置或电气设备保护接地装置.为了应对雷电波侵害,对于引入㊁引出建筑的电缆,在进出建筑处,将电缆金属铠装层与电气设备的接地保护和建筑防雷接地相连.对于架空和直接埋地的金属管道,在进出建筑处,需要与防雷接地装置相连接.在电源低压母线侧㊁电子系统引入的终端箱处以及电梯㊁排烟机㊁室外风机等部位,都要设置相应级别的电涌保护器.做好接地系统设计,保证接地系统的可靠性能够满足要求.本医院建筑共用统一接地体,当自然接地体的接地电阻不满足要求时,需要设置人工接地体,采用T N－S 形式的接地系统,能够兼具供电㊁保护㊁经济等多个方面,在项目中具有较强的适用性.２ ５㊀安全保护电气设计在医院建筑电气设计中,电气安全是核心也是关键点,１５８㊀|R E A LE S T A T EG U I D E需要对其进行合理设计,有效保障电气安全,实现医院用电安全.例如,医院建筑电气设计中,防雷接地的安全性会直接对设备的运行状态产生影响,根据相关医院建筑电气设计要求规定,医院在安装防雷接地系统中,要使用屋顶接闪装置㊁设备保护接地装置以及电力系统接地等,对医院中的用电安全以及人员人身安全进行有效保护.同时医院中的全部医疗设备都需要采用单独的接地极,在医院内设置地接网和地接极,其中地接网采用水平设计,地接极采用垂直设计,同时保证电阻能够达到相应的规范标准.为室外设备提供的电能系统,需要设置相应等级的浪涌保护器,并且根据雷击次数N＝K∗N g ∗A e 的公式计算年雷击次数,根据计算结果设置最佳的防雷系统.在医院建筑电气安全保护设计中,需要注意以下两方面内容.(１)针对局部电位箱以及辅助电位㊁漏电保护器等进行科学设计,避免出现电击对设备以及人员安全产生威胁.(２)在手术室中设置I T 系统,预防出现手术中断等现象,始终将保障人身安全放在首要位置.在安装I T 系统时,将I T 系统的外壳接地保护线和地面相互连接,一旦出现故障,漏地电流可以通过I T 系统与系统相线构成回路,并且电容中的容抗始终大于I T 系统电阻,这种情况下不会因为过电保护导致电源切断的现象,即便I T 系统存在故障,也能够持续运行,为科室供电.通常情况下,医院I T 系统的设计需要使用专用的单相隔离变压器㊁绝缘监视器以及外接预警显示仪等.由于手术室中的设备数量较多,并且要达到较高的照明要求,通常使用８k V A 进行供电.通常I T 系统中单相隔离变压器的容量在３ １~１０k V A 之间,具体容量要根据当地供电水平以及医院需求进行合理选择.医疗设备越多的区域,对容量的需求量就越大.在重症监护室中,I T 系统负荷总量要根据病床数量之和确定,最多不能超过６张病床,如果病床数量较多,则I T 系统在实际运行中,单项隔离变压器超出限定额度范围之外,并且处于长时间带故障运行的状态,会对整个医院建筑电气系统产生不良影响.由此可以看出,在设计I T 系统时,需要对其变压器总容量进行重点控制,保证其始终处于限定范围之内.３㊀结束语综上所述,医院建筑电气设计是一项复杂的系统工程.随着社会经济的发展,人们的就医需求持续增长,许多医院面临着改扩建问题.在进行电气设计时,既要满足医疗现代化的发展要求,又要提高建筑运行的安全性和稳定性,为患者和医护人员提供健康㊁舒适㊁便捷的内部环境,因此,必须认真研读设计任务书,全面掌握相关资料和标准规范,找准电气设计要点,采取行之有效的应对策略,保证最终的设计效果能够满足建设需求.参考文献[１]㊀王作舟．医院建筑电气设计中节能技术的应用探讨[J ]．绿色环保建材,２０２１,(１０):７３－７４ [２]㊀王永军．医院建筑电气设计节能探讨[J ]．现代建筑电气,２０２１,１２(０７):４１－４５ [３]㊀刘金东．医院建筑电气设计的相关要点探究[J ]．四川建材,２０２１,４７(０５):１９１－１９２ (上接第１５５页)㊀品牌经营方面积累的管理经验,通过规范经营活动㊁提高客户服务质量,逐渐塑造品牌形象.同时,路桥施工企业也可选择打造技术品牌,采取科技创新方式,力争突破关键性技术,获取达到国内㊁国际先进水平的科研成果,利用技术差异优势来提升企业品牌市场价值.２ ６㊀建立保障机制路桥施工企业在投标市场开发战略落地实施期间,难免遇到多种多样的难题挑战,对战略目标实现程度㊁企业经营状况造成一定程度的影响.对此,为消除战略实施期间面临的阻碍,路桥施工企业必须建立保障机制,搭配采取投标可行性研究㊁防范投标风险㊁审查招标文件内容等多项保障措施.第一,投标可行性研究.准确掌握项目基础招标资料,判断项目在经济效益㊁技术操作层面是否具备可行性,如果中标项目无法给企业带来理想经济效益,或是企业没有完全满足项目建设需求,则取消投标计划,更换投标项目.第二,防范投标风险.风险隐患包括工程量风险㊁合同风险㊁报价风险等.项目投标期间,做好风险隐患识别㊁评价工作,制定面向各类型风险的防范方案[５].第三,审查招标文件内容.企业详细阅读招标文件内容,了解承包者责任㊁报价范畴㊁技术建设标准㊁特殊材料与设备价格等关键信息.重点审查招标文件是否存在模糊问题与漏洞,和招标方进行沟通探讨,避免因不理解工程项目招标要求而盲目投标,在工程项目建设期间产生不必要的矛盾.３㊀结语综上所述,为打破经营发展困境,在激烈市场竞争中抢占先机.路桥施工企业必须提高对投标市场开发战略的重视程度,准确了解路桥行业市场发展状况,坚持走明确战略目标㊁产品定价策略㊁市场进入战略㊁建立市场信息系统㊁完善品牌形象㊁建立保障机制的可行路径,科学制定投标市场开发战略方案,为企业健康发展保驾护航.参考文献[１]㊀王垚,王川煌．路桥施工企业投标市场开发战略研究 以海南省路桥施工企业为例[J ]．中国管理信息化,２０２３,２６(０８):１４０－１４２[２]㊀朱敏．路桥施工企业投标市场开发战略分析[J ]．工程建设与设计,２０２０(１６):２２１－２２３ [３]㊀宋扬．E 公司国际工程承包业务的市场开发战略研究[D ]．北京交通大学,２０２１。
医院建筑电气设计的难点和要点
医院建筑电气设计的难点和要点摘要：在公立医院建设的工作流程中，电气设计是一项复杂的工作，相关人员需从多角度进行分析，根据不同科室的不同职能进行有针对性的电气设计。
既要保证医院设施的正常运行，又要以强电的供配电为核心，降低公立医院的建设成本。
从实际情况出发，以医院建设中电气设计的特殊性为依据，才能提高已建电子设计的合理性，逐步为医院建设产生更高的经济效益和社会效益。
关键词：医院建筑；电气设计；难点与要点引言医院建筑电气设计是一项复杂的系统工程。
随着社会经济的发展，人们的就医需求持续增长，许多医院面临着改扩建问题。
在进行电气设计时，既要满足医疗现代化的发展要求，又要提高建筑运行的安全性和稳定性，为患者和医护人员提供健康、舒适、便捷的内部环境，因此，必须认真研读设计任务书，全面掌握相关资料和标准规范，找准电气设计要点，采取行之有效的应对策略，保证最终的设计效果能够满足建设需求。
1医院建筑电气设计难点分析医疗建筑为各类建筑中电气设计难度较大的一类，设计团队大多数成员相关设计经验较少，设计水平提升较慢。
业主需求不确定，平面功能布置不明确，既要满足规范要求，还需考虑后期各种调整的可能性，对供配电方案水平要求极高，设计条件难以确定。
设计工期紧张，设计过程中建筑和设备调整方案次数较多，对本专业设计产生较大影响。
净化工程等各类区域传统设计院通常预留条件，后期由专业厂家深化设计，设计人员与专业厂家之间的配合较为复杂。
2医院电气设计要点2.1医院电气设计中负荷分级设计医疗场所的分类，一般是依据人体的部位接触到医疗电气设备使用接触部件所在的地方进行分类，分为零类，就是不接触人体部位的场所；一类、需要与人体内外部接触的场所；二类，就是要与人体心脏或心脏附近接触的场所。
而医院的负荷等级一般按照医疗场所与人身生命安全的重要程度，还有医疗电气设备和人体的接触程度来分门别类的，医疗场所自动恢复供电时间的快慢和场所的分类有直接关系。
医疗建筑电气工程设计要点
医疗建筑电气工程设计要点医疗建筑体量一般较大，电气系统复杂，常规系统包含：变配电房及竖向干线系统、动力配电系统、照明配电系统、火灾自动报警及消防联动控制系统、建筑防雷与接地系统等。
变配电房、柴油发电机房及竖向干线变配电房的设计除需满足相关规范、标准外，还应根据当地供电部门的规定和习惯做法进行设计，主要考虑问题有：医院项目的设计中，大型院区变压器安装指标一般在70——80VA/m²，负载率一般控制在75——80%；对于单栋建筑而言，指标应做相应提高。
在电力规划阶段依照此指标进行考虑，并按此指标分配变配电房位置和大小。
变配电房不能设置在建筑物的最底层，若地下只有一层，一般可设置在负一层，且上方应避开人员密集型场所，如病房楼、候诊大厅、报告厅等；同时，还应满足《20kV及以下变电所设计规范》第2.0.1条的规定。
变配电房的低压供电半径不大于200m，其水平供电半径一般不超过150m为宜，净空高度一般不小于4.1m；变配电房一般按照变压器室、高压室、低压室以及电力监控室考虑设置，并同建筑专业协调配合。
医院的设计中，裙楼依据防火分区设置强、弱电井，单体塔楼一般每层一个防火分区，需设置直通屋面的强电井；由于水、暖专业常在屋面设置机组设备，屋面的配电间应适当加大，或额外设置专供水、暖设备使用的配电间；其他常规医疗场所依照房间功能或实际需要设置配电箱。
竖向干线系统宜按照每个竖向电井进行绘制，电井需编号并落实到建筑平面，编号与竖向干线一一对应。
发电机房上方应避开人员密集场所；为保证医疗场所24h的供油需求，选址时应考虑上方道路便于油车通行，并预留输油接驳井；考虑到发电机房的排烟需高空排放，发电机房还应靠近院区较高楼栋，并注意下风向避开检验病理、生殖中心等特殊科室；配合建筑、暖通专业设置送、排风井。
动力系统及平面根据给排水、暖通空调及相关工艺要求，进行相应的动力配电设计：水泵房宜设置专用配电间，避免泵房潮湿或意外爆管对配电设备造成损坏；配电间与水泵房之间的门开向水泵房。
医院供配电设计
医院供配电设计摘要：随着我国国力的增强，医疗卫生事业将在一定时期得到长足的发展，作为我们医疗工程设计人员，要不断了解学习最新的医疗设备，学习了解国内外的新规范。
关键词：医院电气设计电气安全供电负荷1 医院的分类及规模根据我国医院建设的规划，综合医院按床位可分为300、400、500、600、800及1000床。
按照医院等级可分为三、二、一级医院，目前经常涉及的一般为二级以上的医院。
在这些范围内的医院就用电负荷而言，有一类负荷，还有部分二类负荷及三类负荷。
医院按照功能划分，一般分为门诊部、医技部、护理部、行政部、后勤部等。
目前综合性医院的布局有分散式、集中式和半集中式。
目前建筑设计中考虑节能及使用便利，多采用半集中式。
2 医院负荷分析2.1医院负荷计算按照目前调研的医院负荷情况，医院的用电负荷比例仍然以空调照明为主体，医疗设备用电所占比例很小，这也许与我国目前的医疗设备的水平有关。
根据日本有关资料，80年代的医院变压器安装容量为2 50～300VA/m2，当然日本等国的用电负荷计算与变压器的安装容量与我国差别很大，总体变压器容量较我国大很多。
但这其中医疗设备用电占50％。
而我国目前医疗设备用电总体占不到20％。
因此目前我国的医院设计的用电负荷总体上仍然是以空调照明为主要负荷。
其中空调电制冷的45％～55％，照明30％，动力包括医疗用地15％～25％。
根据近10年来完成的医院工程的运行情况可以得出如下结论，我国医院的用电负荷标准与商业写字楼相比是较低的。
综合医院护理单元照度需求较低由以上数据可以看出，医院虽然为功能性民用建筑，用电设备较多，但它总体照明的标准比起商业楼、写字楼要低。
从用电负荷计算的角度而言并不高，按照北京市供电规划8VA/m2，即可满足要求。
医院变压器安装指标并不是很高，一般在65～75VA/m2之间，分析原因如下：真正意义上的医疗用电负荷并不多，且大型设备的需要系数较低。
综合医院护理单元的面积所占比例较大，此部分用电量较低。
医院供配电系统节能设计措施
2023《医院供配电系统节能设计措施》contents •医院供配电系统概述•医院供配电系统节能设计技术•医院供配电系统节能管理措施•医院供配电系统节能实践案例目录01医院供配电系统概述负载特性医院负载具有持续性和不间断性的特点，因为医院需要24小时不间断供电，以保障医疗设备的正常运行和患者的治疗安全。
供电质量医院供配电系统应保持供电质量的稳定，避免因电源波动或瞬时断电对医疗设备产生不利影响。
安全可靠性医疗设备与患者生命安全密切相关，因此供配电系统必须具备高度的安全性和可靠性。
设备老化01部分医院存在设备老化、技术落后的问题，导致供配电系统效率低下，能源浪费严重。
管理不善02部分医院缺乏有效的能源管理机制，导致供配电系统运行效率不高，存在一定的安全隐患。
能效标准不统一03目前医院供配电系统的能效标准不统一，缺乏衡量和比较能效的依据，不利于医院的节能减排工作。
医院供配电系统的稳定运行是保障医疗安全的重要基础，任何电力中断都可能对患者的治疗和生命安全造成严重影响。
保障医疗安全通过节能设计和优化运行管理，可以降低医院的运营成本，提高经济效益和社会效益。
降低运营成本在全球能源危机的大背景下，医院作为重要的公共设施，应积极采取节能措施，为应对能源危机做出贡献。
应对能源危机医院供配电系统的重要性02医院供配电系统节能设计技术采用分布式供电系统，将发电系统分散布置，减少输电线路的损耗，提高供电的效率。
分布式供电方案选用合适的供电方案采用高压输电线路，减少输电过程中的电压损失，提高供电的稳定性。
高压供电方案对医院供配电系统进行集中监控，及时发现和解决供电异常情况，减少因故障造成的能源浪费。
集中监控方案使用高效电动机，减少电动机的能耗，提高能源利用效率。
高效电动机采用节能灯具，如LED灯、节能荧光灯等，减少照明能耗。
节能灯具使用高效制冷设备，如高效空调、冷冻机等，减少制冷能耗。
高效制冷设备使用高效节能的电气设备太阳能发电利用风能发电技术，将风能转化为电能，提高可再生能源的利用效率。
大型医院门诊楼电气系统设计图
医院建设项目供配电系统设计方案
医院建设项目供配电系统设计方案摘要：在新时期的背景下，随着现代化建设方针的不断推进，科技水平得到了进一步的提升，对于社会各行各业都产生的不小的影响，医疗行业也不例外。
在医疗建筑设计的过程中，供配电系统的规划是十分重要的环节。
供配电的质量是影响医院日常运营的关键因素，也是保证各项医疗功能能够正常实现的必要能源，因此在对配电线路进行设计时，必须要提起足够的重视，保证医院供配电系统的安全性，连续性和稳定性。
本文将重点放在了医院建设项目的供配电系统设计环节，结合医院建设项目的实际需求，对供配电方案进行整合和分析。
对于相关的供配电系统设计的技术要点进行的深入的研究，在此基础上对供配电系统进行进一步地完善与改进，最终实现系统设计的最优化。
关键词：医院建设项目；供配电系统；设计方案1.引言对于整个医院建筑项目的体系来说，供配电系统的设计是至关重要的组成部分，医院供配电与医疗服务的水平，医疗设备的运行稳定性以及医院的日常工作效率都有着紧密联系。
如何保证医院供配电系统设计的合理性，科学性以及安全性是当前相关技术人员所要面临的主要难题。
就现阶段而言，物质生活的极大丰富使得人们对于医疗水平的要求也越来越高，医疗保健事业在近几年来蓬勃发展。
但是信息化时代的当下，社会发展的速度越来越快，如何保证医疗事业跟得上社会进步的脚步，是现在医院所要面临的艰巨挑战。
对于医疗事业也要进行改革创新，不断的进行完善，使医疗保健事业能够及时满足社会发展的需求。
对于医疗事业来说，目前存在的主要问题之一便是医院的供配电体系不完善，仍然有很大的创新和优化空间。
虽然医疗技术在不断的进步，相关医疗设备越来越先进，并且医疗机构的管理体制相对成熟，但是医院内部的电力供应系统却存在很多不足，医院的管理者和技术人员需要对医院的供配电线路规划，维修和保养工作提起重视，从而保障各项医疗工作都能够有序进行。
2.医院供配电系统概述2.1负荷等级分类从医院供电负荷等级的角度来进行分类，可分为一级负荷，二级负荷和三级负荷。
9层L型市卫校附属医院住院综合楼电气设计图
某县人民医院10kV配电工程施工设计说明书
**县人民医院10kV配电工程施工设计说明书1、设计依据1.1**县人民医院10kV配电工程是受该业主委托，由委托方提出现今用电负荷及发展情况，根据国家有关规程、规范和标准而进行设计。
1.2 有关的设计规范：1）供配电系统设计规范 GB50052-20092) 20kV及以下变电所设计规范GB 50053-20133)低压配电设计规范 GB50054-20114)电力工程电缆设计规范 GB50217-20075)民用建筑电气设计规范 JGJ/T16-20086)交流电气装置的接地设计规范 GB/T 50065-20117)交流电气装置的过电压保护和绝缘配合设计规范GB/T50064-20148)并联电容器装置设计规范 GB50227-20089)电力装置继电保护和自动装置设计规范 GB50062—200810) 电力装置的电测量仪表装置设计规范 GB/T 50063-200811) 《南方电网V1.0标准设计》12)《10kV及以下业扩受电工程典型设计图集》CSG-10YK-ZJ-06、CSG-10YK-GP-18、CSG-10YK-GP-19、CSG-10YK-DP-07、CSG-10YK-DP-19、CSG-10YK-AZ-01、CSG-10YK-AZ-02、CSG-10YK-AZ-10、CSG-10YK-AZ-11、CSG-10YK-AZ-12、CSG-10YK-AZ-13方案。
2、设计范围本次设计范围为电气安装，高、低压配电、变压器新建及其相应的连接。
施工单位按本设计要求施工。
3、供电概况本工程为**县人民医院10kV配电工程，供电总容量为19400kVA。
共设配电房1处，内布置1250kVA干变4台，1600kVA干变9台。
本工程采用10kV双电源供电，10kV电源1从电源点1采用YJV22-8.7/15kV-3x300电缆敷设至新装1H环网柜（二进四出），从1H环网柜出线至配电房高压进线，供电容量为19400kVA；10kV电源2从电源点2采用YJV22-8.7/15kV-3x300电缆敷设至新装2H环网柜（二进四出），从2H环网柜出线至配电房高压进线，供电容量为19400kVA。
医院建筑电气设计的难点和要点分析
医院建筑电气设计的难点和要点分析摘要：医院建筑电气设计是确保医疗设施电力系统安全稳定运行的关键环节。
难点包括电力负荷波动、电磁干扰、安全与可靠性要求以及医疗特殊需求。
合理预测负荷、应对干扰、满足安全标准和医疗需求是设计的关键。
关键词：医院建筑；电气设计；难点；要点引言医院作为关乎生命安全的场所，其电气设计显得尤为重要。
电力负荷不稳定、电磁干扰、安全要求和医疗特殊需求构成了医院电气设计的核心挑战。
本文将分析医院电气设计的难点和要点，探讨如何克服这些挑战以保障医疗环境的电力系统稳定和可靠运行。
1. 医疗场所的电气类别和级别划分医疗场所的电气类别和级别划分是为了确保医疗设施的电气系统能够安全稳定地运行，以保障医疗工作的正常进行和患者的安全。
根据国际电工委员会（IEC）的标准，医疗场所的电气类别主要分为一般区域、限制区域和特殊区域三类，每个类别下又划分有不同的电气级别。
一般区域适用于医疗机构中不直接与患者接触的区域，如办公室和库房等，其电气级别通常较低。
限制区域适用于与患者有间接接触的区域，如走廊和候诊室，电气级别相对较高以确保患者和医护人员的安全。
特殊区域则适用于与患者有直接接触的区域，如手术室和重症监护室，其电气级别要求更高，以确保设备的稳定性和可靠性。
在医疗设施的电气系统设计和维护中，需根据实际情况选择合适的电气类别和级别，确保设施的安全运行。
此外，定期的检测和维护也是至关重要的，以保障电气设备的正常工作，预防潜在的安全隐患，为医疗工作提供稳定可靠的电力支持。
2. 医疗建筑电气设计要点2.1 供电系统形式及适用范围医疗建筑电气设计的首要要点之一是选择适当的供电系统形式，并根据医疗设施的性质和规模确定其适用范围。
常见的供电系统包括城市电网供电、备用发电机组供电以及UPS不间断电源系统供电等。
城市电网供电适用于日常用电，备用发电机组则用于应对电网故障或紧急情况。
对于关键区域如手术室和重症监护室，通常还需配置UPS系统以保障设备在电力中断时的持续供电。
医院供配电设计
医院供配电设计摘要：随着我国国力的增强，医疗卫生事业将在一定时期得到长足的发展，作为我们医疗工程设计人员，要不断了解学习最新的医疗设备，学习了解国内外的新规范。
关键词：医院电气设计电气安全供电负荷1 医院的分类及规模根据我国医院建设的规划，综合医院按床位可分为300、400、500、600、800及1000床。
按照医院等级可分为三、二、一级医院，目前经常涉及的一般为二级以上的医院。
在这些范围内的医院就用电负荷而言，有一类负荷，还有部分二类负荷及三类负荷。
医院按照功能划分，一般分为门诊部、医技部、护理部、行政部、后勤部等。
目前综合性医院的布局有分散式、集中式和半集中式。
目前建筑设计中考虑节能及使用便利，多采用半集中式。
2 医院负荷分析2.1医院负荷计算按照目前调研的医院负荷情况，医院的用电负荷比例仍然以空调照明为主体，医疗设备用电所占比例很小，这也许与我国目前的医疗设备的水平有关。
根据日本有关资料，80年代的医院变压器安装容量为2 50～300VA/m2，当然日本等国的用电负荷计算与变压器的安装容量与我国差别很大，总体变压器容量较我国大很多。
但这其中医疗设备用电占50％。
而我国目前医疗设备用电总体占不到20％。
因此目前我国的医院设计的用电负荷总体上仍然是以空调照明为主要负荷。
其中空调电制冷的45％～55％，照明30％，动力包括医疗用地15％～25％。
根据近10年来完成的医院工程的运行情况可以得出如下结论，我国医院的用电负荷标准与商业写字楼相比是较低的。
综合医院护理单元照度需求较低由以上数据可以看出，医院虽然为功能性民用建筑，用电设备较多，但它总体照明的标准比起商业楼、写字楼要低。
从用电负荷计算的角度而言并不高，按照北京市供电规划8VA/m2，即可满足要求。
医院变压器安装指标并不是很高，一般在65～75VA/m2之间，分析原因如下：真正意义上的医疗用电负荷并不多，且大型设备的需要系数较低。
综合医院护理单元的面积所占比例较大，此部分用电量较低。
医院手术室全套电气设计施工图
某县医院配电室结构设计施工图纸
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
医院的配电设计
医院是一个为病人服务的机构，医院建筑内的电气设计应确保医疗场所内电气设备的供电可靠性和用电安全性，确保治疗过程中医务人员和患者的安全。
一、医院负荷计算和供电系统
随着综合医院的不断发展和扩充，对于综合医院的配电设计问题的负荷计算需要不断完善。
一般而言，综合医院的用电标准要比商业办公楼的用电要偏低。
目前现在已经投入使用或者再建的综合医院的用电指标一般在70～80VA／m2。
综合医院的用电负荷一般集中在空调用电，以及照明用电，其它医疗设备用电的比例较小。
二、配电系统设计
1、照明设计
（1）门、急诊区诊室、治疗室、检查室、急诊观察室等场所照度一般按300lx 设计，并采用漫反射型灯具，以减少眩光；眼科诊室分为明室和暗室，明室照度一般低于其它诊室，可按 200lx 设计，暗室一般需要连续调光照明，使病人的视觉有一个明暗适应的过程。
调光应是连续平滑的，避免出现频闪现象；听力检查室内照度为 100lx 左右，听力检查室内绝对不能有噪声，采用荧光灯时，应将节能电感镇流器安装在室外或采用电子镇流器。
磁共振扫描室、理疗室、脑血流图室等需要电磁屏蔽的场所采用直流电源灯具。
手术室和部分医生办公室设置观片灯，可嵌墙安装，也可明装，其供电回路设置剩余电流保护。
洁净手术室内灯具采用嵌入式密闭灯带。
手术室、X 光诊断室、加速器治疗室、核医学科扫描室和γ照相室等一些大型医疗设备室门外设置红色信号灯，以防误入。
同时，联动切断机组电源。
（2）病房及护理单元通道照明病房和护理单元通道的照明设置应避免对患者产生眩光，躺在病车上的病人不会因目视顶棚裸露的灯管而感到不适，采用棱晶面的灯具。
精神病房不易选用荧光灯。
病房综合治疗带上设置应床头壁灯和控制开关，也可以设计可调式旋臂壁灯，并选用可调光光源，供医生检查和患者阅读使用，同时减少对其他人的影响。
另外，考虑到安全，床头灯供电回路采用剩余电流保护。
病房内设计有夜间照明以满足夜间值班护士和病人的需求，通常在病房内的卫生间旁或门口及病房走廊装设夜间照明的夜灯，选用带有遮光罩的节能型灯具，在提供一定的地面照度（5lx～10lx）
的同时又要保证在床头部位的照度不大于0.1lx，儿童病房不大于 1lx。
夜灯开关装设在护士站，由值班护士统一控制。
夜灯照明负荷等级高，可结合应急照明供电。
护理单元走道灯的设置位置应避开病房门口。
住院病人适合清静环境，灯光应该均匀柔和。
因此，照度相对要低一些，一般在 100lx 左右，宜采用嵌入式暖色光灯具或荧光灯。
走道可间隔 8m 设 LED 嵌墙式脚灯供护士夜间巡视用，开关放置在护士站，深夜时一般照明就可关闭，走道也采用夜间减半的控制方式。
（3）紫外线灯的配置根据《民用建筑电气设计规范》JGJ16—2008 规定，候诊室、传染病院的诊室和厕所、呼吸器科、血库、穿刺、妇科冲洗、手术室等场所应设置紫外线杀菌灯。
普通手术室在手术台上方一般都设有紫外线杀菌灯，对室内空气灭菌消毒，但是洁净手术室可不用。
紫外线灭菌灯的安装功率密度可按1.5W/m2~3W/m2取值，在一般场所取低值，在手术室等高度杀菌要求的场所取高值。
按照一般卫生要求，房间灯具安装高度不大于
2.7m。
控制紫外线灯的开关宜带指示灯，并设计明显的标识以区别于普通照明开关。
2、医院手术室的配电设计
（1）手术室配电系统的独立性综合医院手术部中的手术室属2类医疗场所。
同医院的急诊抢救室、重症监护室一样是医院配电系统中特别重要的用电负荷。
其照明及生命支持电气设备的自动恢复供电时间要求不得>0.5S。
手术部用电应从本建筑物配电中心专线供给；每个手术室应设有一个独立专用配电箱；每个手术室的干线必须单独敷设；手术室内用电应与辅助用房用电分开。
根据以上规定手术部的配电应从变电所低压配电室的不同母线段引入两路电源(其中一路引自事故母线段)，经自动切换装置后向每个手术室放射式配电。
（2）手术室内的配电可结合设备配置二次设计手术室的照明、空调、自动门口、插座箱、手术床、无影灯、吊塔等用电设备配电系统的设计以及局部等电位联结的布置,通常由专业公司按各手术室设备的配置及等级要求进行深化设计。
施工图设计时可先预留电源到各手术室的专用配电箱。
待设备及工艺布置确定后,按规范要求进行深化设计，但应与建筑专业协调预留好手术室的EPS电源、隔离变压器等设置的安装位置，并应尽量靠近相应的医疗场所。
3、血透中心
设一双电源切换箱，电源引自变电所不同变压器两段母线。
每台透析机(2kW，220V)自带 UPS 电源，建议每床自双电源切换箱引1路电源，医疗槽
上设 4 个 3 孔电源插座，可为透析机、呼吸机、心电监护仪等设备使用；每床预留有线电视、手机充电器及计算机插座，电源引自本层的普通动力总箱以避免普通用电设备跟医疗设备共用电源，保证供电安全。
4、其他场所
急救中心的抢救、急诊 ICU 按一级负荷；特别重要负荷设计，采用医疗 IT 系统；急诊化验注射、输液等其它部位按一级负荷配电。
对于规模比较小的急救中心，可在急诊区域内设变电所单独放射的双电源切换箱，为整个急诊区域供电。
对规模比较大的急诊中心，设三段母线，分别为急诊照明干线、动力干线、应急干线、照明及动力干线，引自变压器不同母线段，应急干线引自变电所应急段，应急干线每层安装两个插接，分别引至照明及动力配电箱，应急干线作为照明及动力干线的备用使用，其容量应按两段干线容量之和设计，以保证整个急诊区域的可靠供电。
5、洁净空调系统
洁净手术室空凋系统的可靠运行也是保障手术及患者安全的重要一环，采用专用变压器按一级负荷供电，由配电变电所专用变压器不同低压母线段两路电源供电，末端自投。
制剂、配液、中心供应室的洁净空调由配电变电所专用变压器专用单电源供电。
6 、动力系统
医用电梯、污梯均由配电变电所不同低压母线段两路电源供电，末端自投。
小功率提升梯及货梯由配电变电所专用单电源回路供电。
热力站设备包括采暖系统机组、洁净空调机组、普通空调机组，均由配电变电所不同低压母线段两路电源供电，末端自投。
消防电梯、防排烟风机、消防泵等消防设备均由由配电变电所不同低压母线段两路电源供电，末端自投。
医院作为维系人们生命健康安全的重要场所，如果因为配电设计出现问题导致不能正常供电，这会带来很多的负面的影响。
这就需要医院做好相关的配电设计，对用电设备进行及时的管理和维护，有效保持医院的正常工作，保证医院处于一个稳定而安全的用电环境。
