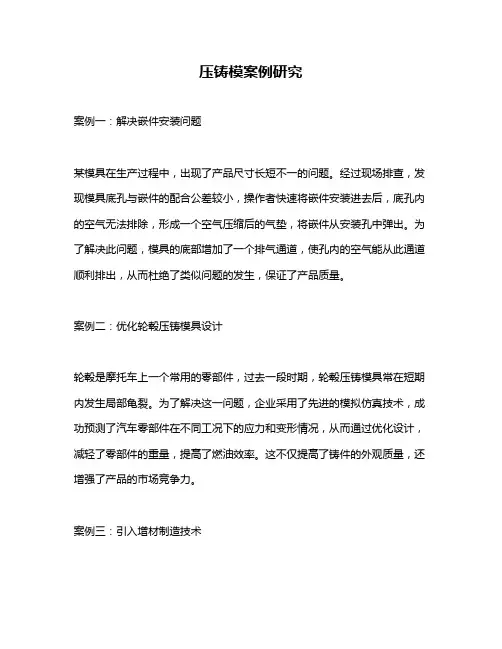

案例一:解决嵌件安装问题
某模具在生产过程中,出现了产品尺寸长短不一的问题。

经过现场排查,发现模具底孔与嵌件的配合公差较小,操作者快速将嵌件安装进去后,底孔内的空气无法排除,形成一个空气压缩后的气垫,将嵌件从安装孔中弹出。

为了解决此问题,模具的底部增加了一个排气通道,使孔内的空气能从此通道顺利排出,从而杜绝了类似问题的发生,保证了产品质量。

案例二:优化轮毂压铸模具设计
轮毂是摩托车上一个常用的零部件,过去一段时期,轮毂压铸模具常在短期内发生局部龟裂。

为了解决这一问题,企业采用了先进的模拟仿真技术,成功预测了汽车零部件在不同工况下的应力和变形情况,从而通过优化设计,减轻了零部件的重量,提高了燃油效率。

这不仅提高了铸件的外观质量,还增强了产品的市场竞争力。

案例三:引入增材制造技术
在电子行业,某企业成功引入增材制造技术,打破了传统模具制造的限制。

通过这一技术,企业创造出了更为精巧复杂的外形,使产品更具竞争力。

这种创新的压铸模具设计实现了产品的质的飞跃,为企业带来了巨大的商业价值。

总结:
压铸模的设计和制造是一项复杂的工程任务,需要深入理解材料、工艺和生产需求。

通过不断的研究和创新,企业可以解决各种挑战,提高产品质量和降低生产成本。

在未来的工业生产中,随着新技术的不断涌现,压铸模的设计和制造将更加精密、高效和环保。

专利分析方法:专利定量分析及应用原理

专利分析方法:专利定量分析及应用原理

专利分析方法:专利定量分析及应用原理专利定量分析方法主要有专利技术生命周期法、统计频次排序法、布拉德福文献离散定律、时间序列法和趋势回归法。

专利定量分析简述专利定量分析是指利用数理统计、科学计量等方法对研究对象的相关信息进行加工整理和统计分析,从而对研究对象的发展趋势做出预测和推断的一种基础信息分析方法。

在科学研究中,通过定量分析可以使人们对研究对象的认识进一步精确化,以便更加科学地揭示规律,把握本质,理清关系,预测事物的发展趋势。

专利信息定量分析是研究专利信息的重要方法之一,它是在对大量专利信息加工整理的基础上,对专利信息中的某些特征进行科学计量,从中提取有用的、有意义的信息,并将个别零碎的信息转化成系统的、完整的有价值情报。

专利定量分析方法是建立在数学、统计学、运筹学、计量学、计算机等学科的基础之上,通过数学模型等方式来研究专利文献中所记载的技术、法律和经济等信息的本质。

这种分析方法能提高专利信息分析质量,可以很好地分析和预测技术发展趋势,科学地反映发明创造所具有的技术水平和商业价值。

同时科学地评估某一国家或地区的技术研究与发展重点,用量化的形式揭示国家或地区在某一技术领域中的实力,从而可以获得认识市场热点及技术竞争领域的经济信息。

及时发现潜在的竞争对手,判断竞争对手的技术开发动态,及时获得相关产品、技术和竞争策略等方面的信息。

定量分析专利信息首先要对专利文献的有关外部特征进行统计。

这些外部特征有:专利分类、申请人、发明人、申请人所在国家、专利引文等,它们能够从不同角度体现专利信息的本质。

技术生命周期分析法技术生命周期分析是专利定量分析中最常用的方法之一。

通过分析专利技术所处的发展阶段,推测未来技术发展方向。

它针对的研究对象可以是某件专利文献所代表技术的生命周期,也可以是某一技术领域整体技术生命周期。

1.专利技术的4个发展阶段人们通过对专利申请数量或获得专利权的数量与时间序列关系、专利申请企业数与时间序列关系等分析研究,发现专利技术在理论上遵循技术引入期、技术发展期、技术成熟期和技术淘汰期四个阶段周期性变化。

专利分析基本方法的介绍与应用

专利分析基本方法的介绍与应用

专利分析基本方法的介绍与应用分析方法是进行专利信息分析的基础,是实现信息分析工作的目标和手段。

当前,数学方法的引入为各种分析方法的完善提供了有力的理论基础,同时也为实现各种方法的综合应用铺平了道路。

定量分析的基本方法定量分析作为信息分析的重要手段,已经被越来越多地应用在实际分析中。

主要围绕“定量”这一重要概念,对在专利信息分析中较常用到的时间序列法、回归法和聚类法,进行简单的阐述。

1. 时间序列分析所谓时间序列分析(time - series analysis),实际上就是通过对历史数据变化的分析,尽可能准确找出事物发展的轨迹,然后利用数学模型来描述这一事物发展的规律,以期达到对事物现状进行评价和对未来发展进行预测的目的。

它主要用来对技术发展的全过程进行描述,另外还可以对各种繁杂数据进行整理和修匀,以便为后续工作提供可靠的数据基础。

1)移动平均法。

移动平均(moving averages)法主要是用来处理一组在一定X围内无规则的波动的数据。

2)指数平滑法。

指数平滑(exponential smooth)法是对移动平均法的一种改进,最早是由美国经济学家罗伯特·G.布朗于20世纪50年代末首先提出的一种重要方法。

该方法修正了移动平均法在数据权重方面的缺陷,对不同时刻的数据给予了不同的权重。

3)生长曲线模型。

生长模型是基于对事物发展过程的认识而发展起来的一类曲线模型,它通过一条近似形如" S ”的曲线,可以很好地拟合事物的发生、发展和成熟的全过程。

2.回归分析回归(regression)分析是研究对象间相关关系的一种数学方法,以期找到一种科学的数学模型来描述这种关系,从而为后续的工作提供科学的理论依据。

与时间序列法相比,回归分析主要着眼于自变量与因变量间的相关性。

1)一元线性回归分析2)多元线性回归分析3)可线性化的非线性回归模型。

3.聚类分析聚类分析(cluster analysis),又称数值分类学分析。

【CN109719271A】一种用于冷室压铸机的模具【专利】

【CN109719271A】一种用于冷室压铸机的模具【专利】
( 19 )中华人民 共和国国家知识产权局
( 12 )发明专利申请
(21)申请号 201910076578 .8 (22)申请日 2019 .01 .26 (71)申请人 上海百阳精密汽车零件有限公司
地址 201906 上海市宝山区顾太路21弄98 号
(72)发明人 颜昌平 (51)Int .Cl .
B22D 17/22(2006 .01)
(10)申请公布号 CN 109719271 A (43)申请公布日 2019.05.07
( 54 )发明 名称 一种用于冷室压铸机的模具
( 57 )摘要 本发明公开了一种用于冷室压铸机的模具,
包括模具,所述模具两侧上端位置对称的固定安 装有若干个把手,所述模具顶部中间位置开设有 入料孔,所述模具底部四个拐角处对称的向外垂 直连接有第一连接杆,所述第一连接杆底部套接 有第二连接杆。本发明所述的一种用于冷室压铸 机的模具,通过第一连接杆外部套接的复合弹簧 减震橡胶套以及第二连接杆内部安装的弹簧,缓 冲设备对滚轮 和地面的 压 力 ,减轻颤 动 ,更 加稳 定,避免地面开裂,且通过底部设有的滚轮,移动 更 加方便 ,避免意外受伤事故 ,同时避免机器搬 运中碰撞损坏,通过模具两侧设有的把手一端为 凸凹型,更加方便用力,移动更加轻松便捷,省时 省力。
2
CN 109719271 A
说 明 书
1/3 页
一种用于冷室压铸机的模具

技术领域 [0001] 本发明涉及压铸制造技术领域,特别涉及一种用于冷室压铸机的模具。
背景技术 [0002] 模具是工业生产上用以注塑、吹塑、挤出、压铸或锻压成型、冶炼、冲压等方法得到 所需产品的各种模子和工具,简而言之,模具就是用来制作成型物品的一种工具,这种工具 由 各 种零件构成 ,不同的 模具由 不同的 零件构成 ,它主要通过所成型材料物理状态的改变 来实现物品外形的 加工 ,素有"工业之母"的 称号 ,模具是在外力作 用下使坯料成为有特定 形状和尺寸的制件的工具,广泛用于冲裁、模锻、冷镦、挤压、粉末冶金件压制、压力铸造,以 及工程塑料、橡胶、陶瓷等制品的 压塑或注塑的成形加工中 ,模具一般包括动模和定模 (或 凸模和凹模)两个部分,二者可分可合。随着科技的发展,越来越多的制造业兴起,而模具更 是现在工厂必不可 少的 工具 ,但目前工厂所 用的 冷室压铸机的 模具较为笨重 ,搬运移动较 为艰难,使用者在搬运中易发生碰撞,导致机器损坏,或者移动时可能发生意外伤害,并且 由于冷室压铸机的模具的体积过于大,且无可用力移动的装置,使移动更加不便,且现有冷 室压铸机的模具工作时底部易引起颤动,长期会导致底面裂开,造成一定的经济损失。

一种压铸模具[实用新型专利]

一种压铸模具[实用新型专利]

专利名称:一种压铸模具
专利类型:实用新型专利
发明人:李沃桥
申请号:CN201620779259.5申请日:20160725
公开号:CN205914737U
公开日:
20170201
专利内容由知识产权出版社提供
摘要:本实用新型为一种压铸模具,涉及模具领域,本实用新型提供一种压铸模具,其特征在于:包括能相互扣合的前模和后模,前模和后模形成型腔,在前模的侧面上设有滑块抽芯机构,所述滑块抽芯机构与前模和后模组成的型腔相连通,所述滑块抽芯机构与型腔相连通端能够安装部件,本实用新型提供一种结构简单,生产流程简单,能将不同材料部件一起成型,增加产品强度和稳定性的压铸模具。

申请人:麦凯申精密制造(深圳)有限公司
地址:518000 广东省深圳市光明新区公明办事处上村社区莲塘工业城东边头工业园第11栋国籍:CN
更多信息请下载全文后查看。

压铸模具和压铸方法[发明专利]

压铸模具和压铸方法[发明专利]

专利名称:压铸模具和压铸方法
专利类型:发明专利
发明人:古川雄一,河原文雄,岩田靖,岩堀弘昭,八百川盾,冈本笃人
申请号:CN200980144434.6
申请日:20091016
公开号:CN102245330A
公开日:
20111116
专利内容由知识产权出版社提供
摘要:本发明提供一种压铸模具,并实现了一种流动性良好,并且熔融金属以恰当的速度凝固的压铸方法。

通过使用当作用的压力增大时导热系数增大的表面处理层(24)来覆盖压铸模具(12)的型腔形成面(9b)的一部分,从而在将熔融金属向型腔(9)内填充完成之前,通过被表面处理层(24)所覆盖的型腔形成面(8b)而维持良好的流动性,并且在将熔融金属向型腔(9)内填充完成之后,通过被导热系数增大了的表面处理层(24)所覆盖的型腔形成面(8b)而对熔融金属进行冷却。

申请人:丰田自动车株式会社,株式会社MEC国际
地址:日本爱知县
国籍:JP
代理机构:北京金信立方知识产权代理有限公司
更多信息请下载全文后查看。

铸造模具[实用新型专利]

铸造模具[实用新型专利]

专利名称:铸造模具
专利类型:实用新型专利
发明人:刘朝栋
申请号:CN201520904982.7申请日:20151113
公开号:CN205085350U
公开日:
20160316
专利内容由知识产权出版社提供
摘要:本实用新型提供了一种铸造模具,属于工业铸造领域,包括上模和下模,所述上模的底部设置有主流道和分流道,所述主流道的两侧分别设置有多个模腔,所述多个模腔分别通过所述分流道与所述主流道连通,所述上模还设置有贯穿所述上模的浇注口,所述浇注口的轴心线垂直于所述上模的底面,且所述浇注口与所述主流道连通。

本实用新型提供的铸造模具一次浇注可以同时完成多个工件,且每个工件都可以直接使用,减少了需要切掉的材料,使材料得到充分利用,每次铸造能节约三分之一的原材料,一次浇注完成多个工件,且无需二次加工,也能节约时间,进而减少加工成本。

申请人:刘朝栋
地址:054000 河北省邢台市威县常屯乡西辛店村274号
国籍:CN
代理机构:北京超凡志成知识产权代理事务所(普通合伙)
代理人:吴开磊
更多信息请下载全文后查看。

一种压铸成型模具[实用新型专利]

一种压铸成型模具[实用新型专利]

专利名称:一种压铸成型模具
专利类型:实用新型专利
发明人:王强,肖志东,熊元毅,何跃,周圣宗申请号:CN201720309396.7
申请日:20170327
公开号:CN206824638U
公开日:
20180102
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种压铸成型模具,包括定模和动模;所述定模包括定模座,设于所述动模座一侧的定模板,设于所述定模板内侧的第一成形模;所述定模座上穿设有进料套;所述定模板上设有与所述第一成形模连通的流道,所述流道与所述进料套相连通;所述动模包括:动模座,设于所述动模座一侧的动模板,设于所述动模板内侧的第二成形模,和依次贯穿所述动模板和所述第二成形模的顶出机构;所述定模与所述动模合模时,所述第一成形模与所述第二成形模形成封闭型腔;所述动模板内侧设有滑槽;所述滑槽内设有滑块;所述定模板内侧设有向外侧倾斜的拨杆;所述动模与所述定模合模时,所述拨杆插入所述斜孔内,推动所述滑块伸入所述封闭型腔内。

申请人:东莞市铸心金属科技有限公司
地址:523000 广东省东莞市塘厦镇田心鹿苑路89号A栋1楼
国籍:CN
代理机构:东莞市科安知识产权代理事务所(普通合伙)
代理人:刘玉珍
更多信息请下载全文后查看。

挤压压铸模具[实用新型专利]

挤压压铸模具[实用新型专利]

(10)授权公告号 CN 202212563 U(45)授权公告日 2012.05.09C N 202212563 U*CN202212563U*(21)申请号 201120312585.2(22)申请日 2011.08.25B22D 18/02(2006.01)(73)专利权人营口压铸业有限公司地址115204 辽宁省营口市盖州市清河大街235号(72)发明人崔洪库(74)专利代理机构沈阳杰克知识产权代理有限公司 21207代理人郑贤明(54)实用新型名称挤压压铸模具(57)摘要挤压压铸模具,属于挤压铸造、压力铸造机械设备领域。

在压铸机上安装挤压压铸模具,该模具由定模、动模两部分组成,定模包括定模芯、定模板,定模芯与定模板连接,在定模板上安装斜销、楔紧块,动模包括动模芯、动模板,动模芯与动模板连接,动模芯上设有侧滑块、挤压芯,动模板与支架连接,支架位于侧滑块的外侧,在支架上安装挤压油缸及挤压活塞。

本实用新型挤压压铸模具,针对普通压铸工艺制作的压铸件的缺陷部位,增加局部挤压补缩,实现普通压铸充型,挤压压铸补缩的目的。

采用加装本实用新型挤压压铸模具的新型压铸机,挤压压铸最高的挤压补缩比压约为普通压铸压射比压的5-10倍。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书 1 页 说明书 2 页 附图 1 页1. 挤压压铸模具,其特征在于:由定模、动模两部分组成,定模包括定模芯、定模板,定模芯与定模板连接,在定模板上安装斜销、楔紧块,动模包括动模芯、动模板,动模芯与动模板连接,动模芯上设有侧滑块、挤压芯,动模板与支架连接,支架位于侧滑块的外侧,在支架上安装挤压油缸及挤压活塞。

挤压压铸模具技术领域[0001] 本实用新型涉及一种压铸机用挤压压铸模具,属于挤压铸造、压力铸造机械设备领域。

背景技术[0002] 现在国内压铸行业的发展虽然较快,但现有的压铸机只能满足普通压铸工艺生产,而采用普通压铸工艺制作的压铸件存在裂纹、冷缩和气密性不达标及机械强度相对低等问题。

一种铸造模具[发明专利]

一种铸造模具[发明专利]

专利名称:一种铸造模具
专利类型:发明专利
发明人:张亚歌,林亚东
申请号:CN202010751641.6申请日:20200730
公开号:CN111922317A
公开日:
20201113
专利内容由知识产权出版社提供
摘要:本发明属于铸造模具技术领域,具体的说是一种铸造模具,包括盒体和控制器;所述盒体顶部为开口状设计;所述盒体内滑动连接有两个第一滑板和两个第二滑板;所述第二滑板位于第一滑板外侧;所述第一滑板表面设有均匀布置的膨胀管,膨胀管为耐高温弹性金属材料制成;所述膨胀管穿过第一滑板,并与第一滑板滑动连接,且不同第一滑板上的膨胀管相对设置,且相对的一端均为弧形密封设计;所述第二滑板上设有均匀布置的输液管;本发明可根据不同成品外形对膨胀管之间形成的空腔形状进行调整,以适用不同外形的成品的浇筑生产,适用范围管,同时成品取出方便,且节约资源。

申请人:明光市金世纪机械科技有限公司
地址:239499 安徽省滁州市明光市淮河大道和紫阳山道交叉口处双创产业园内D区
国籍:CN
代理机构:广州高炬知识产权代理有限公司
代理人:洪美
更多信息请下载全文后查看。

模具行业知识产权保护的案例分析和成果评估

模具行业知识产权保护的案例分析和成果评估

模具行业知识产权保护的案例分析和成果评估模具行业知识产权保护的案例分析和成果评估一、案例分析模具行业是制造业的重要组成部分,其产品广泛应用于汽车、家电、电子、航空航天等领域,因此在模具行业中进行知识产权保护至关重要。

下面以某模具制造公司为例,分析其在知识产权保护方面的案例。

某模具制造公司专门从事高精密模具的设计和生产,其在国内市场享有较高的声誉。

然而,由于模具行业竞争激烈,一些竞争对手通过技术窃取、侵权等手段来获取该公司的核心技术,给公司的利益造成了严重损害。

为了解决这个问题,该公司采取了一系列的措施进行知识产权保护。

首先,公司加强了内部知识产权保护意识的培养,提高员工的知识产权保护意识,加强对保密技术的安全管理,建立了完善的技术保密制度。

其次,公司积极申请模具设计方面的专利,充分保护自身的技术成果。

同时,公司在产品设计过程中注重创新,确保自己的产品具有独特性,避免被竞争对手模仿。

此外,该公司还采取了司法手段进行维权,通过起诉侵权公司,维护自己的合法权益。

在一次技术窃取案中,公司通过调取证据,证明了对方公司盗取了自己的核心技术,并将此案告上法庭,最终获得了胜诉。

通过上述措施的落实,该公司成功保护了自己的知识产权,提高了核心技术的安全性,增强了市场竞争力。

同时,公司的创新能力得到了提高,不断推出具有自主知识产权的新产品,进一步扩大了市场份额,为公司带来了更大的经济效益。

二、成果评估上述案例中,某模具制造公司在知识产权保护方面采取了一系列有效的措施,下面对其成果进行评估。

首先,通过加强内部知识产权保护意识的培养,公司员工对知识产权的重要性有了更深刻的认识,提高了技术保密和保护意识。

这有助于减少内部技术泄露和不当使用的风险,确保公司的核心技术得到更好的保护。

其次,通过积极申请专利,公司有效保护了自身的技术成果,遏制了竞争对手的技术窃取和侵权行为。

专利的授权数量和质量也是评估知识产权保护成果的重要指标之一。

一种一次成型多种角度孔位结构的压铸模具[发明专利]

一种一次成型多种角度孔位结构的压铸模具[发明专利]

专利名称:一种一次成型多种角度孔位结构的压铸模具专利类型:发明专利
发明人:阳松柏,程文浩
申请号:CN202111359445.5
申请日:20211117
公开号:CN114042893A
公开日:
20220215
专利内容由知识产权出版社提供
摘要:本发明提出的一种一次成型多种角度孔位结构的压铸模具,压铸模具包括底模、至少两个抽芯机构、动模部和定模部,动模部位于底模和定模部之间,抽芯机构设置在动模部里且与动模部可拆卸连接;动模部设有动模固定板,动模固定板与底模靠近动模部的一端固定连接;每一抽芯机构包括导滑块、镶针和镶针固定块,导滑块固定在动模固定板上,镶针与镶针固定块固定连接,动模部设有供镶针插入的针孔,导滑块上设有供镶针固定块滑动的导滑槽,导滑槽与镶针垂直设置;本发明提供了一种一次成型多种角度孔位结构的压铸模具,具有一次性在压铸模具上成型多种角度孔、结构简单等特点。

申请人:广州德志金属制品有限公司
地址:511462 广东省广州市南沙区万顷沙珠江工业园美德二路1-17号地块B1栋
国籍:CN
代理机构:广州新诺专利商标事务所有限公司
更多信息请下载全文后查看。

一种压制模具和压铸成型方法[发明专利]

一种压制模具和压铸成型方法[发明专利]

专利名称:一种压制模具和压铸成型方法专利类型:发明专利
发明人:宫纪波,刘艺
申请号:CN202010725934.7
申请日:20200724
公开号:CN111842836A
公开日:
20201030
专利内容由知识产权出版社提供
摘要:本发明涉及压铸制造技术领域,具体的说是一种压制模具和压铸成型方法,本发明中压制模具包括底座、上模和下模;所述底座的上端设置有一号凹槽;所述一号凹槽的槽底固连有液压缸,一号凹槽的槽壁上设置有一号通气孔;所述底座的上端设有下模;所述下模的上端设置有矩形槽;所述矩形槽的一侧壁上设置有通气槽,矩形槽的槽底通过二号通气孔与一号凹槽连通,矩形槽的槽底设有推板;所述液压缸的端部穿过下模固定在推板的下端;本发明中压制模具通过上模挤压下模与电机带动螺杆脱离工件相配合,同时液压缸带动推板将工件推出矩形槽外,保证了工作的螺纹孔的螺纹的品质,又提高了压制模具压铸带有螺纹孔的工件的效率。

申请人:宫纪波
地址:510000 广东省广州市越秀区中山二路邮电大厦二楼
国籍:CN
更多信息请下载全文后查看。

【CN210280617U】一种用于压铸模具的反顶出结构【专利】

【CN210280617U】一种用于压铸模具的反顶出结构【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920588027.5(22)申请日 2019.04.26(73)专利权人 胜赛思精密压铸(扬州)有限公司地址 225200 江苏省扬州市江都区张纲工业园(72)发明人 孙韦 刘昭华 李佩 (74)专利代理机构 北京驰纳智财知识产权代理事务所(普通合伙) 11367代理人 李佳佳(51)Int.Cl.B22D 17/22(2006.01)(54)实用新型名称一种用于压铸模具的反顶出结构(57)摘要本实用新型涉及一种用于压铸模具的反顶出结构,包括设置在动模仁(6)中的内滑块直线往复执行元件(1)、内滑块反顶芯棒(2)、内滑块座(4),以及设置在定模仁(9)中的内滑块锁紧块(5),内滑块直线往复执行元件(1)通过紧固件安装在同侧大滑块底座(8)上,内滑块直线往复执行元件(1)与内滑块反顶芯棒(2)之间通过油缸连接头(7)相连接,内滑块反顶芯棒(2)顶部位置为产品成型部位(3),内滑块反顶芯棒(2)贯穿所述大滑块和动模仁(6),内滑块座(4)安装在动模仁(6)上的倒滑槽内形成滑动且在产品成型部位(3)右侧,内滑块锁紧块(5)用于锁紧内滑块座(4)。

本实用新型通过反顶出结构使生产连续高效稳定。

权利要求书1页 说明书3页 附图2页CN 210280617 U 2020.04.10C N 210280617U权 利 要 求 书1/1页CN 210280617 U1.一种用于压铸模具的反顶出结构,包括设置在动模仁(6)中的内滑块直线往复执行元件(1)、内滑块反顶芯棒(2)、内滑块座(4),以及设置在定模仁(9)中的内滑块锁紧块(5),其特征在于,内滑块直线往复执行元件(1)通过紧固件安装在同侧大滑块底座(8)上,内滑块直线往复执行元件(1)与内滑块反顶芯棒(2)之间通过油缸连接头(7)相连接,内滑块反顶芯棒(2)顶部位置为产品成型部位(3),内滑块反顶芯棒(2)贯穿所述大滑块和动模仁(6),内滑块座(4)安装在动模仁(6)上的倒滑槽内形成滑动且在产品成型部位(3)右侧,内滑块锁紧块(5)用于锁紧内滑块座(4)。

铸件模具专利申请

铸件模具专利申请

铸件模具专利申请全文共四篇示例,供读者参考第一篇示例:铸件模具在制造业中起着至关重要的作用,它是铸造工艺中不可或缺的一环。

铸造是一种制造零件的工艺,通过将液态金属或其他熔化物质倒入模具中,待其冷却凝固后,就可以得到所需的铸件。

而铸件模具则是用来塑造铸件形状的专用工具,具有直接影响产品质量和效率的重要作用。

铸件模具的设计与制造一直备受重视,在不断追求更高质量、更高效率的也涌现了许多铸件模具的专利技术。

通过申请专利,可以保护技术创新成果,防止他人抄袭,从而提升企业的竞争力和盈利能力。

铸件模具专利的申请,需要从技术创新的角度出发,充分考虑到制造工艺、材料、结构等方面的创新点,并结合实际应用的需求,提出有效的解决方案。

下面将就铸件模具专利申请的相关内容进行介绍。

铸件模具专利申请的技术创新点需要明确。

技术创新点是指在现有技术基础上所做的新的改进或突破,可以是在制造工艺、材料选用、结构设计等方面的创新。

通过技术创新点的明确,可以更好地和前人研究成果进行对比,突出自己的独特性和创新性。

铸件模具专利申请需要对技术方案进行详细的阐述。

技术方案应当包括铸件模具的整体设计布局、结构特点、材料选用及加工工艺等方面的具体内容。

在技术方案的阐述过程中,需要充分体现出申请人的实际技术水平和创新能力,尽可能地详细和全面地描绘出铸件模具的各个方面。

铸件模具专利申请还需要对技术效果进行充分的说明。

技术效果是指通过技术方案提出的解决方案所能达到的预期效果,包括提高产品质量、降低生产成本、提高生产效率等方面。

在说明技术效果的过程中,需要结合实际的数据和实验结果,客观地评估所提出的技术方案对铸件模具性能的影响。

铸件模具专利申请还需要对技术方案的创新性和实用性进行论证。

创新性是指所提出的技术方案与现有技术相比具有明显的突破和差异性,实用性则是指所提出的技术方案是否能够在实际生产中得到有效应用。

在论证创新性和实用性的过程中,需要对现有技术和产品进行详细的对比分析,突出所提出技术方案的优势和价值。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

2009年第8期 科技管理研究Science and Technol ogyM anage ment Research 2009No 18收稿日期:2008-10-24,修回日期:2009-12-09基金项目:宁波市软科学项目资助(2006A1000010);国家自然科学基金青年项目资助(70503015)文章编号:1000-7695(2009)08-0523-02专利分析法的应用:以我国压铸模具专利为例黄海波,谈 毅2(1.宁波大学工学院,浙江宁波 315211;21上海交通大学安泰经管学院,上海 200030)摘要:利用专利分析法,分析了我国压铸模具技术领域的相关专利数据,归纳了近年来我国压铸模具技术在申请类别、申请人性质和国别等方面的特点,并对合金压铸模具技术进行了细致分析,绘制了压铸专利技术/功效矩阵表,预测了压铸模具领域的技术的发展趋势。

关键词:专利分析法;压铸模具专利;合金压铸;发展趋势中图分类号:G306 文献标识码:A1 前言压力铸造是近代金属加工工艺中发展较快的一种先进的少、无切削特种铸造方法,是精度高、机械性能好,生产效率高的精密成型工艺。

随着汽车工业和汽车轻量化的迅速发展,压铸模具的应用领域越来越广泛[1,2]。

因此,预测压铸模具技术走向,指导压铸模具企业正确地进行投资和生产,是压铸模具行业应该关注的问题。

本文将利用专利分析法,就压铸模具技术领域的相关专利数据进行检索、分析和归纳,总结近年来我国压铸模具技术在专利申请方面的特点以及技术申请热点,以此预测压铸模具技术的发展趋势,并制定相关研发策略。

2 专利分析法专利分析法[3-5]是指对有关的专利文献进行筛选、统计、分析,使之转化成可利用信息的方法。

专利分析首先要进行专利检索,检索一般包括查新检索、专利法律状态检索、技术跟踪检索、侵权防御性检索等。

检索入口可以是某一技术主题(关键词或分类号)、专利申请(专利权)人(国家、公司、个人)、专利申请(公开)时间、专利地域或组合检索,对某一技术、某一区域、主要竞争对手等在一定时间和地理范围内的专利状况进行研究。

专利分析方法分为定量分析与定性分析两种,其中定量分析又称统计分析,主要是通过专利文献的外表特征来进行统计分析,也就是通过专利文献上所固有的项目如申请日期、申请人、分类类别、申请国家等来识别有关文献,然后将这些专利文献按有关指标如专利数量、同族专利数量、专利引文数量等来进行统计分析,并从技术和经济的角度对有关统计数据的变化进行解释,以取得动态发展趋势方面的情报;定性分析也称技术分析,是以专利说明书、权利要求、图纸等技术内容或专利的“质”来识别专利,并按技术特征来归并有关专利并使其有序化,一般用来获得技术动向、企业动向、特定权利状况等方面的情报。

通常情况下,在进行专利分析时,需要将定量分析与定性分析结合起来使用,也就是将外表特征及内容特征结合起来进行分析,才能达到较好的分析效果。

本文在国家知识产权局的网站上,搜索了与压铸模具相关的发明专利情况,在名称中搜索“压铸”关键词,时间期限为2003~2007年,剔除与压铸机相关的专利以及其它不相关专利,共搜索到137项与压铸模具相关的发明专利,分别涉及压铸模具的新型模具结构、新技术、新设备、新工艺和新产品等。

下面将就这些数据进行分析,并对目前较为热点的合金压铸技术进行详细分析,并绘制技术/功效矩阵表。

3 我国压铸模具发明专利统计分析311 类别、申请人和国别分析就专利的申请类别来看,压铸模具的制备方法有64项,设备专利有32项,分别占到总数的4617%和2314%,主要用来提高压铸模具产品的质量、效率等;模具结构方面的专利最少,只有11项,占到810%。

这说明未来压铸模具在制备方法和设备方面潜在的创新性较大,而在模具结构方面的更新则相对较少。

表1 在中国申请的外国压铸专利数目国家日本美国韩国德国其它数目1414117总计:37项。

专利权属于企业的专利:35项图1 国内压铸专利申请人性质分布 就申请国别来说,如表1所示,一些模具技术发达国家的公司对于企业模具技术的保护非常重视,其在中国境内的专利申请数较多,申请的专利数目占搜索到的压铸发明专利总量的2710%。

其中日本的模具技术专利比例达到了1012%,德国申请专利技术810%,比例都非常高,这也是日本和德国的压铸模具技术处于国际领先位置的一个体现。

很多模具技术发达国家的公司竞相在中国申请专利,这也说黄海波等:专利分析法的应用:以我国压铸模具专利为例明中国的模具市场活跃,技术发展快。

从申请人来看,如图1所示,中国大部分申请人都是个人和科研院所,企业申请专利权较少,这与国外公司申请人大都是企业有着鲜明的对比。

同时科研院所是申请专利的一个重要力量,占到中国申请量的38%。

312 合金压铸技术专利申请分析表2 近年来合金压铸模具技术的申报数目2003年2004年2005年2006年2007年合计镁合金1255619铝合金42139432铜合金2439表3 镁铝合金及铜合金专利分类工艺设备方法模具结构材料镁合金41528铝合金7211210铜合金10611合计12322519 从2003年以来申报的专利来看,有关镁合金、铝合金等合金压铸方面的专利较多。

如图表2、表3所示:镁合金的申报数量呈现递增的态势,而铝合金和铜合金的申报数量略有减少。

从上表可以看出,,这说明镁铝合金压铸技术是近期压铸技术方面的热点,其主要集中在工艺、制造方法和新材料上。

从统计来看,关于铝合金的专利非常多,这说明铝合金压铸技术这几年有了飞速的发展,并得到了生产厂家的重视,铝镁合金的技术正在处于成长期。

镁合金的专利数目也较多,其中设备1项,材料相关8项,工艺4项,方法4项,而且申请专利的时间都较晚。

从较多的相关文献[1,2]综合来看,近年来镁合金的市场需求相当大,但我国相关的专利技术却较少,需要进一步进行技术研发,提高技术含量。

313 压铸专利技术面分析由于同一个专利可能利用不同技术或是可呈现多重功效,所以在制作技术/功效、矩阵图表时,同一个专利可能会不只出现在同一纵轴(分类)或是横轴(功效)上。

在技术/功效矩阵表[3,6]中可以显示出目前专利的分布情况,哪些地方是专利的密集区,例如在成本横坐标中里有较多的专利,那些是专利的待开发区等。

因此对于技术的研究发展,应当优先考虑这些专利的待开发区,也就是所谓的“专利布局”。

而专利的密集区,常代表技术可行性高,所以才会有许多专利,但是其未必代表已无研发或可再申请专利空间,也许经过进一步的评估,可找出设计回避的空间,并进一步以取得的再发明专利作为交互授权的筹码。

本文将检索的专利资料,依据各篇专利的内容,以压铸模具的技术分类和功效作为分析基础,使每一篇专利都有对应的技术与功效分类,分别填入专利技术功效矩阵表中。

此矩阵的纵轴与横轴分别为技术与功效,如表4所示。

由表4可以看出,从压铸技术的专利技术/功效矩阵表中可以看出,铝镁合金和挤压压铸、高压压铸对应的类别栏数量较多,这些专利技术的实施可以提高模具制品的产品质量,大幅降低制造成本和提高模具的寿命。

由于各种资源的日渐缺乏和物价的飞涨,以及客户对制品质量的更高要求,低成本和高制品质量专利对应的功效坐标数量较多,说明这是各竞争厂商积极投入研发的重要目标。

因此从上面可以看出,若考虑经济效益,模具的产品质量和制造低成本为压铸模具技术的发展重点;而若以模具的产品为指标,铝镁合金的压铸技术为压铸模具技术的主要发展重点。

表4 压铸专利技术/功效矩阵表功效指数寿命成本效率精度节能产品质量压铸技术分类模具结构模具材料制备方法表面处理热处理新型模具结构232111模具附属结构231002铝合金291115镁合金291005铜合金440002其它合金110001热室压铸000000冷室压铸000000挤压压铸071106高压压铸060203低压压铸141003001001101001 4 结论从上面的分析,可以得到以下结论:压铸模具申请专利中,以压铸模具的制造方法为主;压铸模具技术较为发达的日本和德国在中国的压铸技术申请量较多,因此要重点关注这些国家的压铸模具技术发展和创新;从我国专利申请人来看,科研院校是最大的专利申请人,说明科研院校是科技创新的一股重要力量。

铝镁合金压铸技术在合金压铸技术的专利申请中表现的较为活跃,是热点;近几年在成本和制品质量方面申请的专利数量较多,挤压压铸、高压压铸和低压压铸的专利申请数量较多,说明技术的可行性强,代表了压铸模具技术的发展趋势。

这些技术也将是未来压铸模具技术的潜在创新重点。

本文查阅了中国压铸模具有关专利的数据,分析了我国压铸模具技术专利申请的一些特点,预测了我国压铸模具技术的发展趋势。

更广泛的查阅欧、美、日等先进国家的模具专利数据库,制定更为详细的技术及功效分类,探索更完整的专利与研发策略的关系和理论框架,将是研究者将进一步深入研讨的方向和课题。

参考文献:[1]温灿华1汽车工业的发展对压铸工业的影响[J].模具制造,2007(1):5-71[2]薛维丽,涂志平1我国压铸业的现状及进展[J].模具制造,2006(4):1-41[3]徐宏智,李金连,吴俊杰1OTFT专利分析与其研发策略关系之探讨[J].台北科技大学学报,2005(41):137-1491[4]张燕舞,兰小筠1企业战略与竞争分析方法之一—专利分析法[J].情报科学,2003,21(8):808-8101[5]唐炜,刘细文1专利分析法及其在企业竞争对手分析中的应用[J].现代情报,2005(9):179-1831[6]宁波市模具及汽配行业技术发展重点及途径研究[R].研究报告120081071作者简介:黄海波(1978-),男,汉族,山东临沂人,讲师,博士,研究方向为模具及机械CAE;谈毅(1974-),男,汉族,江苏仪征人,副教授,管理学博士,研究方向为技术创新。

(本文责编:彭统序)425。

相关文档
最新文档
