GFSK的调制解调原理

G F S K的调制和解调原理

高斯频移键控GFSK(GaussfrequencyShiftKeying)，是在调制之前通过一个高斯低通滤波器来限制信号的频谱宽度，以减小两个不同频率的载波切换时的跳变能量，使得在相同的数据传输速率时频道间距可以变得更紧密。它是一种连续相位频移键控调制技术，起源于FSK(Frequency-shiftkeying)。但FSK带宽要求在相当大的程度上随着调制符号数的增加而增加。而在工业，科学和医用433MHz频段的带宽较窄，因此在低数据速率应用中，GFSK调制采用高斯函数作为脉冲整形滤波器可以减少传输带宽。由于数字信号在调制前进行了Gauss 预调制滤波，因此GFSK调制的信号频谱紧凑、误码特性好，在数字移动通信中得到了广泛使用（高斯预调制滤波器能进一步减小调制频谱，它可以降低频率转换速度，否则快速的频率转换将导致向相邻信道辐射能量）。

GFSK调制

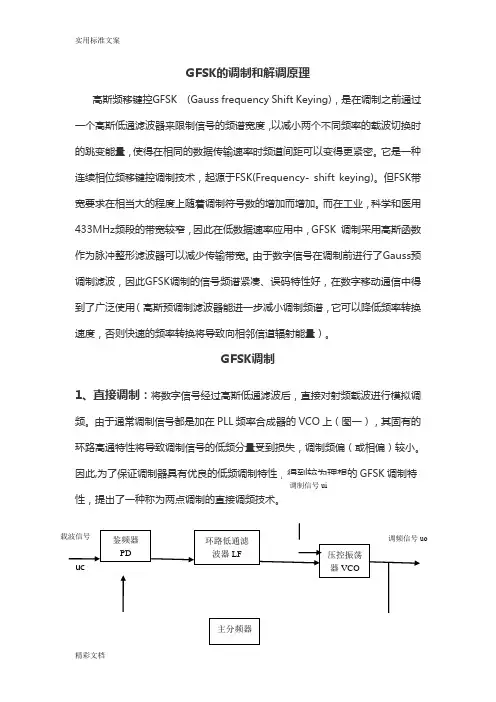

1、直接调制：将数字信号经过高斯低通滤波后，直接对射频载波进行模拟调频。由于通常调制信号都是加在PLL频率合成器的VCO上（图一），其固有的环路高通特性将导致调制信号的低频分量受到损失，调制频偏（或相偏）较小。因此,为了保证调制器具有优良的低频调制特性，得到较为理想的GFSK调制特

另一部分则加在PLL的主分频器一端（基于PLL技术的频率合成器将增加两个分频器：一个用于降低基准频率，另一个则用于对VCO进行分频）。由于主分频器不在控制反馈环内，它能够被信号的低频分量所调制。这样,所产生的复合GFSK信号具有可以扩展到直流的频谱特性，且调制灵敏度基本上为一常量,不受环路带宽的影响。但是，两点调制增加了GFSK调制指数控制的难度。

2、正交调制

正交调制则是一种间接调制的方法。该方法将数字信号进行高斯低通滤波并作适当的相位积分运算后,分成同相和正交两部分分别对载波的同相和正交分量相乘,再合成GFSK 信号。相对而言，这种方法物理概念清晰,也避免了直接调制时信号频谱特性的损害。另一方面，GFSK 参数控制可以在一个带有标定因子的高斯滤波器中实现,而不受后续调频电路的影响，因而参数的控制要简单一些。正因为如此，GFSK 正交调制解调器的基带信号处理特别适合于用数字方法实现。

b

BT π2b

为系统的重要指标，表明了滤波器的3dB 带宽与码元速率的关系，如b BT =0.5表示滤波器的3dB 带宽是码元速率的0.5倍。高斯滤波器的矩形脉冲响应为：

其中，⎪⎩⎪

⎨⎧<=其他

,02T ||,1)(b t t r 。

则⎭⎬⎫⎥⎦⎤⎢⎣⎡+-⎩⎨⎧⎥⎦⎤⎢⎣⎡-=)2(2ln 2)2(2ln 2)(b b T t B

Q T t B Q t s ππ

公式中τπ

τ

d e t Q 2t

2

21)(-∞

⎰

= 双极性NRZ 序列可以表示为∑-=k

k kT t a t b )()(δ，序列b(t)通过高斯低通滤波器

后的函数为)(*)()(t s t b t c =，再乘以h π2后，进入积分器，得到相位函数)(t ϕ，

)(t ϕcos (w C t)

可表示为：⎰

∞

--=

t

b n b

d nT a T t ττδπ

ϕ)]([2)(，h 为调制指数，当h=0.5时，调频信号

的相位连续，此调制为GMSK 调制。 GFSK 的信号可以表示成：

)(t ϕ由输入码元数据n

a 确定，将两路携带基带信号的)(cos t ϕ和)(sin t ϕ分别与正

交的载波相乘再相加就得到了GFSK 的信号。

下面就调制指数h=0.5的GMSK 进行详述，假设高斯低通滤波器的3dB 带宽B=1000，T b =1/2000，则b BT =0.5。由于s(t)的是无穷大，物理上不能实现，因此在实际系统中需要对s(t)进行截短或近似，根据B 的值，要保证一个信号码元1通过滤波器后，它的相位改变π/2，需要选择合适的k 满足等式⎰-=

T

T dt t ks 2

)(π

。

对于b BT =0.5，截短后的响应为-T b 到T b 关于原点对称，如下图：

对于一串数据码元a k ={1,1,-1,1,1,-1,-1,1,-1,1,-1,-1,1,1,-1,1,1,-1,-1,1,-1,1,-1,-1,....} 当数据通过滤波器，由于存在ISI(intersymbolinterference)，在同一时刻不止一位通过滤波器，对b BT =0.5，当第一位通过一半时，第二位开始进入了，第三位在第一位离开后进入。其高斯脉冲如下图： 这些脉冲都叠加后得到的函数如下：

这就是通过高斯滤波器后的函数c(t)

c(t)与2πh 相乘再从t 到正无穷积分得到相位)(t ϕ函数，)(t ϕ如下图： 得到了携带基带信号的相位函数)(t ϕ，分别取余弦和正弦值就得到了同相和正交分量。同相)](cos[)(t t I ϕ=： 正交)](sin[)(t t Q ϕ=：

I(t)和Q(t)分别经过载波w c 调制再相加最终得到了GMSK 信号

)(M t s SK G t t Q t t I c c ωωsin )(cos )(-=

GFSK 解调

GFSK 的解调方式可以分为相干解调和非相干解调两种，是否需要载波相位恢复是两者的关键区别。其中相干解调需要恢复载波相位。但是，在移动或是室内的无线应用中，相干解调的方式受到无线信道多径特性的影响严重，会出现较高的误码门限。而非相干解调方式具有更简单的硬件结构，且有更低的误码门限。

尽管高斯滤波器减小了发送GFSK 信号对带宽的需求，但是以接收端得到符号间干扰为代价的。设

由式可知)(~kT x 与)(k x 相关，)(~t x 是)(t x 的码间干扰，其基带的同向和正交分量可分别表示为

在输出端可以通过 来获得)(n x 。

传统的GFSK 解调器设计是利用两个微分器来实现，也可以用两个延时单元来取代微分器。

GFSK 相干差分解调示意图 GFSK 非相干差分解调示意图

BPF 的输出信号为

其中，)(t R 是时变包络，c w 为载波频率，)(t ϕ为附加相位函数，相乘器的输出为

经LPF 后输出为

其中)()()(b b T t t T --=∆ϕϕϕ，当πk T w b c 2=（k 为整数）时，

)(t R 与)(b T t R -是信号的包络，为正值，)(t Y 的极性就取决于)(b T ϕ∆，当)(t Y >0时判为+1，当)(t Y <0时判为-1.输入为“+1”时)(t ϕ增大，输入为“-1”

时)(t ϕ减小，此判决规则可以恢复原来的数据。
