E4405B频谱分析仪的工作原理和使用方法 (1)
频谱分析仪的原理及进展 分析仪是如何工作的
频谱分析仪的原理及进展分析仪是如何工作的频谱分析仪是对无线电信号进行测量的必备手段，是从事电子产品研发、生产、检验的常用工具。
因此，应用特别广泛，被称为工程师的射频万用表。
1、传统频谱分析仪传统的频谱分析仪的前端电路是确定带宽内可调谐的接收机,输入信号经变频器变频后由低通滤器输出,滤波输出作为垂直重量,频率作为水平重量,在示波器屏幕上绘出坐标图,就是输入信号的频谱图。
由于变频器可以达到很宽的频率,例如30Hz—30GHz,与外部混频器搭配,可扩展到100GHz以上,频谱分析仪是频率覆盖最宽的测量仪器之一、无论测量连续信号或调制信号,频谱分析仪都是很理想的测量工具。
但是,传统的频谱分析仪也有明显的缺点,它只能测量频率的幅度,缺少相位信息,因此属于标量仪器而不是矢量仪器。
2、现代频谱分析仪基于快速傅里叶变换（FFT）的现代频谱分析仪，通过傅里叶运算将被测信号分解成分立的频率重量,达到与传统频谱分析仪同样的结果。
这种新型的频谱分析仪接受数字方法直接由模拟/数字转换器（ADC）对输入信号取样,再经FFT处理后获得频谱分布图。
在这种频谱分析仪中，为获得良好的仪器线性度和高辨别率,对信号进行数据采集时 ADC的取样率最少等于输入信号最高频率的两倍,亦即频率上限是100MHz的实时频谱分析仪需要ADC有200MS/S 的取样率。
目前半导体工艺水平可制成辨别率8位和取样率4GS/S的ADC 或者辨别率12位和取样率800MS/S的ADC,亦即,原理上仪器可达到2GHz的带宽，为了扩展频率上限,可在ADC前端加添下变频器,本振接受数字调谐振荡器。
这种混合式的频谱分析仪可扩展到几GHz以下的频段使用。
FFT的性能用取样点数和取样率来表征,例如用100KS/S的取样率对输入信号取样1024点,则最高输入频率是50KHz和辨别率是50Hz。
假如取样点数为2048点,则辨别率提高到25Hz。
由此可知,最高输人频率取决于取样率,辨别率取决于取样点数。
频谱分析仪的工作原理和使用方法
频 谱 分 析 仪 的 工 作 原 理 和 使 用 方 法
2.1.1 实时频谱分析仪
图2.3是付里叶分析仪原理框图。由于取样与 A/D转换速度的限制，快速付里叶变换(FFT)式 频谱分析仪无法用于高频及微波范围的频谱分 析仪。
模拟滤波器 模/数变换器 数字滤波器 衰减器 取样器 处理器 显示器 A D
FFT
图2.3付里叶分析 仪原理框图
fs
频 谱 分 析 仪 的 工 作 原 理 和 使 用 方 法
频 谱 分 析 仪 的 工 作 原 理 和 使 用 方 法
3 频谱分析仪性能参数的基本概念
频 谱 分 析 仪 的 工 作 原 理 和 使 用 方 法
1.2频谱仪的发展
30年代末期，第一代扫频式频谱仪诞生。 60年代末期，可以为频谱仪提供频率和幅度的校准， 前端预选的频谱仪问世，它标志着频谱仪从此进入了 定量测试的时代。 70 70年代末，随着集成电路技术，快速A/D变换技术， A/D 频率合成技术，数字存储技术，尤其是微处理器技术 的飞速发展，频谱仪的技术指标大幅度提高。频率范 围扩展到100Hz-20GHz，分辨力带宽达到10Hz。 现在，频谱分析仪的测量频率范围已达到30Hz50GHz，外混频可以扩展到mm波波段，分辨力带宽 从1Hz-3MHz，测量信号的动态范围100dB，显示平均 噪声-110dBm。
镜像频率干扰
频 谱 分 析 仪 的 工 作 原 理 和 使 用 方 法
频谱分析仪的原理和应用
频谱分析仪的原理和应用一、频谱分析仪的原理频谱分析仪是一种用于分析信号频谱的仪器。
它基于傅里叶变换的原理，将时域信号转换为频域信号，从而可以对信号的频谱特性进行分析。
频谱分析仪的主要原理如下：1.傅里叶变换：傅里叶变换是一种将时域信号转换为频域信号的数学方法。
频谱分析仪通过对信号进行傅里叶变换，可以将信号分解成不同频率的成分，从而得到信号的频谱图。
2.FFT算法：快速傅里叶变换（FFT）是一种高效计算离散傅里叶变换的算法。
频谱分析仪通常使用FFT算法对信号进行频谱分析，以实现实时的频谱显示和分析。
3.功率谱密度：频谱分析仪通过计算信号功率谱密度，可以得到不同频率下的信号功率分布情况。
功率谱密度可以反映信号的频谱特性，包括频率分量的强度、分布和峰值等信息。
4.窗函数：为了减少频谱泄漏和谱分辨率损失，频谱分析仪通常使用窗函数对信号进行加窗处理。
常用的窗函数有矩形窗、汉宁窗、汉明窗等，不同窗函数会对频谱的主瓣宽度和副瓣衰减等产生影响。
二、频谱分析仪的应用频谱分析仪在科学研究、工程领域和日常生活中具有广泛的应用。
下面列举了一些常见的应用场景：1. 无线通信•频率分配：频谱分析仪可以用于无线通信系统中的频率规划和频段分配。
通过分析不同频段的使用情况，可以避免频谱的重叠和冲突，提高通信系统的传输效率和可靠性。
•信道测量：频谱分析仪可以对无线信道进行测量和分析，了解信道的传输特性和衰减情况。
这对于优化信号传输、调整天线方向和减少干扰都是非常重要的。
2. 电子设备测试•信号分析：频谱分析仪可以用于对电子设备的输入和输出信号进行分析。
通过分析信号的频谱特性，可以检测设备是否存在频率误差、频率扭曲和幅度失真等问题。
•干扰检测：频谱分析仪可以用于检测和定位电子设备之间的干扰问题。
通过分析干扰源的频谱特征，可以确定干扰源的位置和频率，从而采取相应的措施进行干扰抑制和消除。
3. 音频处理•音频分析：频谱分析仪可以对音频信号进行频谱分析，了解音频信号的频率分布和能量分布情况。
频谱仪的操作和使用要点及工作原理
频谱仪的操作和使用要点及工作原理频谱仪的操作和使用要点1、怎样设置才能获得频谱仪较好的灵敏度，以便利观测小信号？首先依据被测小信号的大小设置相应的中心频率、扫宽（SPAN）以及参考电平；然后在频谱分析仪没有显现过载提示的情况下渐渐降低衰减值；假如此时被测小信号的信噪比小于15db，就渐渐减小RBW，RBW越小，频谱分析仪的底噪则越低，灵敏度就越高。
假如频谱分析仪有预放，打开预放。
预放开，可以提高频谱分析仪的噪声系数，从而提高了灵敏度。
对于信噪比不高的小信号，可以削减VBW或者接受轨迹平均，平滑噪声，减小波动。
需要注意的是，频谱仪测量结果是外部输入信号和频谱分析仪内部噪声之和，要使测量结果精准，通常要求信噪比大于20db。
2、辨别率带宽（RBW）越小越好吗？RBW越小，频谱分析仪灵敏度就越好，但是，扫描速度会变慢。
建议依据实际测试需求设RBW，在灵敏度和速度之间找到平衡点–既保证精准测量信号又可以得到快速的测量速度。
3、平均检波方式（Average Type）是如何选择、Power？Logpower？Voltage？Logpower对数功率平均、它通常又称为Videoaveraging，这种平均方式具有最低的底噪，适合于低电平连续波信号测试。
但对”类噪声“信号会有确定的误差，比如宽带调制信号W—CDMA等。
功率平均、又称RMS平均，这种平均方式适合于“类噪声“信号（如CDMA）总功率测量。
电压平均、这种平均方式适合于观测调幅信号或者脉冲调制信号的上升和下降时间测量。
4、扫描模式的选择、SWEEP还是FFT？现代频谱仪的扫描模式通常都具有SWEEP模式和FFT模式。
通常在比较窄的RBW设置时，FFT比SWEEP更具有速度优势，但在较宽RBW的条件下，SWEEP模式更快。
当扫宽小于FFT的分析带宽时，FFT模式可以测量瞬态信号；在扫宽超出频谱分析仪的FFT分析带宽时，假如接受FFT扫描模式，工作方式是对信号进行分段处理，段与段之间在时间上存在不连续性，则可能在信号采样间隙时，丢失有用信号，频谱分析就会存在失真。
频谱分析仪的使用方法

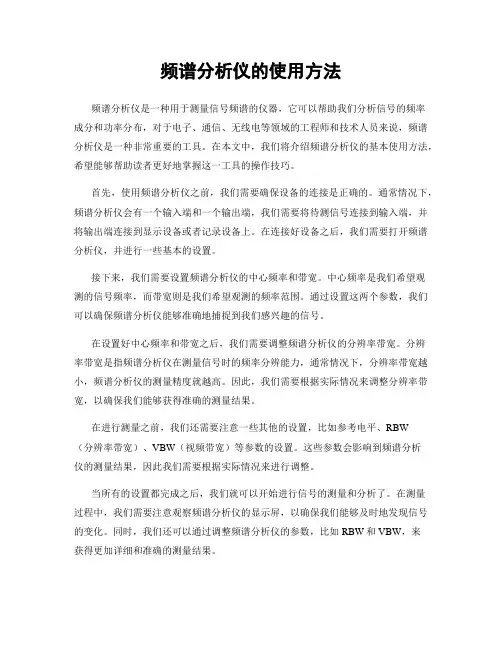

频谱分析仪的使用方法频谱分析仪是一种用于测量信号频谱的仪器，它可以帮助我们分析信号的频率成分和功率分布，对于电子、通信、无线电等领域的工程师和技术人员来说，频谱分析仪是一种非常重要的工具。
在本文中，我们将介绍频谱分析仪的基本使用方法，希望能够帮助读者更好地掌握这一工具的操作技巧。
首先，使用频谱分析仪之前，我们需要确保设备的连接是正确的。
通常情况下，频谱分析仪会有一个输入端和一个输出端，我们需要将待测信号连接到输入端，并将输出端连接到显示设备或者记录设备上。
在连接好设备之后，我们需要打开频谱分析仪，并进行一些基本的设置。
接下来，我们需要设置频谱分析仪的中心频率和带宽。
中心频率是我们希望观测的信号频率，而带宽则是我们希望观测的频率范围。
通过设置这两个参数，我们可以确保频谱分析仪能够准确地捕捉到我们感兴趣的信号。
在设置好中心频率和带宽之后，我们需要调整频谱分析仪的分辨率带宽。
分辨率带宽是指频谱分析仪在测量信号时的频率分辨能力，通常情况下，分辨率带宽越小，频谱分析仪的测量精度就越高。
因此，我们需要根据实际情况来调整分辨率带宽，以确保我们能够获得准确的测量结果。
在进行测量之前，我们还需要注意一些其他的设置，比如参考电平、RBW（分辨率带宽）、VBW（视频带宽）等参数的设置。
这些参数会影响到频谱分析仪的测量结果，因此我们需要根据实际情况来进行调整。
当所有的设置都完成之后，我们就可以开始进行信号的测量和分析了。
在测量过程中，我们需要注意观察频谱分析仪的显示屏，以确保我们能够及时地发现信号的变化。
同时，我们还可以通过调整频谱分析仪的参数，比如RBW和VBW，来获得更加详细和准确的测量结果。
除了基本的测量功能之外，一些先进的频谱分析仪还具有其他的功能，比如谐波分析、调制解调功能、无线电频谱监测等。
这些功能可以帮助我们更加全面地了解信号的特性，对于一些特定的应用场景来说，可能会有非常重要的意义。
总的来说，频谱分析仪是一种非常重要的测量工具，它可以帮助我们分析信号的频率成分和功率分布，对于电子、通信、无线电等领域的工程师和技术人员来说，掌握频谱分析仪的使用方法是非常重要的。
频谱仪原理及使用方法

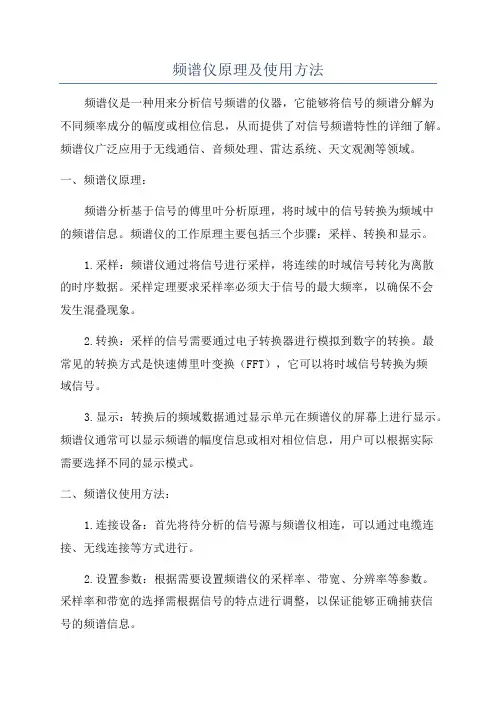

频谱仪原理及使用方法频谱仪是一种用来分析信号频谱的仪器，它能够将信号的频谱分解为不同频率成分的幅度或相位信息，从而提供了对信号频谱特性的详细了解。
频谱仪广泛应用于无线通信、音频处理、雷达系统、天文观测等领域。
一、频谱仪原理：频谱分析基于信号的傅里叶分析原理，将时域中的信号转换为频域中的频谱信息。
频谱仪的工作原理主要包括三个步骤：采样、转换和显示。
1.采样：频谱仪通过将信号进行采样，将连续的时域信号转化为离散的时序数据。
采样定理要求采样率必须大于信号的最大频率，以确保不会发生混叠现象。
2.转换：采样的信号需要通过电子转换器进行模拟到数字的转换。
最常见的转换方式是快速傅里叶变换（FFT），它可以将时域信号转换为频域信号。
3.显示：转换后的频域数据通过显示单元在频谱仪的屏幕上进行显示。
频谱仪通常可以显示频谱的幅度信息或相对相位信息，用户可以根据实际需要选择不同的显示模式。
二、频谱仪使用方法：1.连接设备：首先将待分析的信号源与频谱仪相连，可以通过电缆连接、无线连接等方式进行。
2.设置参数：根据需要设置频谱仪的采样率、带宽、分辨率等参数。
采样率和带宽的选择需根据信号的特点进行调整，以保证能够正确捕获信号的频谱信息。
3.观测目标：确定待测信号的特点和需求，如频率范围、幅度范围等。
根据实际需求选择适当的显示模式和触发模式，并调整触发电平、触发延时等参数。
4.分析信号：开始对信号进行分析，根据实际需要选择合适的时间窗口、分辨率、峰值保持等参数，以获取准确的频谱信息。
5.解读结果：根据频谱仪显示的频谱图，观察信号的频率分布和幅度特征。
可以通过缩放、平移、峰值等功能，对结果进行详细的分析和解读。
6.数据处理：对采集到的频谱数据进行处理，可以进行谱线拟合、峰值提取、频偏校正等操作，得到更准确的频谱信息。
7.存储和输出：频谱仪通常具有数据存储和输出功能，可以将频谱数据保存到存储器中，并通过接口将数据输出到计算机或其他设备进行后续处理或记录。
频谱分析仪的原理操作应用pdf
频谱分析仪的原理操作应用1. 介绍频谱分析仪是一种常用的电子测试仪器，用于分析信号的频谱特征。
本文将介绍频谱分析仪的原理、操作和应用。
2. 频谱分析仪的原理频谱分析仪基于傅里叶变换原理，将信号从时域转换为频域，通过显示信号在不同频率下的幅度和相位信息，实现对信号频谱特性的分析。
2.1 傅里叶变换傅里叶变换是将一个信号从时域转换为频域的数学工具。
它将一个连续或离散的时域信号分解成不同频率分量的叠加，得到信号在频域上的表示。
2.2 快速傅里叶变换快速傅里叶变换（FFT）是一种快速计算离散傅里叶变换（DFT）的算法。
它通过降低计算复杂度，提高计算速度，广泛应用于频谱分析仪中。
3. 频谱分析仪的操作频谱分析仪的操作步骤如下：1.连接信号源：将待分析的信号源与频谱分析仪进行连接，确保接口连接正确。
2.设置参数：根据需要设置频谱分析仪的参数，包括采样率、带宽、中心频率等。
3.选择窗函数：窗函数用于减小信号频谱泄露和谱线扩展的影响，根据需要选择合适的窗函数。
4.启动分析：启动频谱分析仪，开始对信号进行频谱分析。
5.分析结果显示：频谱分析仪会将信号的频谱特征以图表的形式显示出来，包括幅度谱、相位谱等。
4. 频谱分析仪的应用频谱分析仪在各个领域都有广泛的应用，以下是几个常见的应用场景：4.1 通信领域在通信领域，频谱分析仪用于对通信信号进行分析和测试，包括调制解调、频谱占用等方面的研究。
4.2 音频领域在音频领域，频谱分析仪用于音频信号的分析和处理，可以用于音乐制作、音频调试等方面。
4.3 无线电领域在无线电领域，频谱分析仪用于无线电信号的分析和监测，可以用于无线电频段的占用情况、频率干扰等方面的研究。
4.4 电力领域在电力领域，频谱分析仪用于电力系统的故障检测和干扰分析，可以帮助发现电力设备的故障和电磁干扰源。
5. 总结本文介绍了频谱分析仪的原理、操作和应用。
频谱分析仪通过傅里叶变换将信号从时域转换为频域，并显示信号在不同频率下的幅度和相位信息，实现对信号频谱特性的分析。
频谱分析仪的原理与应用
频谱分析仪的原理与应用1. 什么是频谱分析仪？频谱分析仪是一种用于测量和分析信号频谱的仪器。
它能够将一个复杂的信号分解成不同频率分量，并显示出这些频率分量的幅度和相位信息。
频谱分析仪被广泛应用于无线通信、音频处理、电力系统等领域，主要用于故障诊断、信号质量评估和频谱监测等方面。
2. 频谱分析仪的工作原理频谱分析仪的工作原理基于信号的傅立叶变换。
傅立叶变换是将一个时域信号转换为频域信号的数学技术。
频谱分析仪通过对输入信号进行采样，然后使用快速傅立叶变换（FFT）算法将时域信号转换为频域信号。
FFT算法能够高效地计算出信号的频谱信息。
3. 频谱分析仪的应用频谱分析仪在各种领域中都有重要的应用，下面列举了一些常见的应用场景：3.1 无线通信在无线通信中，频谱分析仪用于信号质量评估和频谱监测。
它能够帮助工程师检测和解决信号干扰问题，提高通信系统的性能和可靠性。
3.2 音频处理频谱分析仪在音频处理领域中也有广泛的应用。
它可以帮助音频工程师分析音频信号的频谱特性，对音频进行均衡处理、降噪处理等，提高音频的质量。
3.3 电力系统频谱分析仪在电力系统中用于故障诊断和监测电力质量。
它可以检测和分析电力系统中的谐波、干扰等问题，提供电力系统运行的安全保障。
3.4 振动分析在机械领域，频谱分析仪可用于振动分析。
通过监测和分析机械设备的振动信号，可以判断设备的工作状态、故障原因等，以便进行维护和修理。
3.5 科学研究频谱分析仪在科学研究中也扮演着重要的角色。
比如在天文学中，频谱分析仪用于研究星体的辐射能谱，从而推断星体的性质和演化过程。
4. 频谱分析的优势和局限性频谱分析仪具有以下优势：•可以将信号分解为不同频率分量，便于对信号进行深入分析。
•可以显示信号的频谱信息，对信号特性进行可视化。
•可以帮助工程师解决信号质量问题和干扰问题，提高系统性能。
然而，频谱分析仪也有一些局限性：•频谱分析仪需要对信号进行采样和数字化，可能会引入一定的误差。
频谱仪原理及使用方法
频谱仪原理及使用方法频谱仪是一种将信号电压幅度随频率变化的规律予以显示的仪器。
频谱仪在电磁兼容分析方面有着广泛的应用，它能够在扫描范围内精确地测量和显示各个频率上的信号特征，使我们能够“看到”电信号，从而为分析电信号带来方便。
1.频谱仪的原理频谱仪是一台在一定频率范围内扫描接收的接收机，它的原理图如图1所示。
频谱分析仪采用频率扫描超外差的工作方式。
混频器将天线上接收到的信号与本振产生的信号混频，当混频的频率等于中频时，这个信号可以通过中频放大器，被放大后，进行峰值检波。
检波后的信号被视频放大器进行放大，然后显示出来。
由于本振电路的振荡频率随着时间变化，因此频谱分析仪在不同的时间接收的频率是不同的。
当本振振荡器的频率随着时间进行扫描时，屏幕上就显示出了被测信号在不同频率上的幅度，将不同频率上信号的幅度记录下来，就得到了被测信号的频谱。
进行干扰分析时，根据这个频谱，就能够知道被测设备或空中电波是否有超过标准规定的干扰信号以及干扰信号的发射特征。
2.频谱分析仪的使用方法要进行深入的干扰分析，必须熟练地操作频谱分析仪，关键是掌握各个参数的物理意义和设置要求。
(1)频率扫描范围通过调整扫描频率范围，可以对所要研究的频率成分进行细致的观察。
扫描频率范围越宽，则扫描一遍所需要时间越长，频谱上各点的测量精度越低，因此，在可能的情况下，尽量使用较小的频率范围。
在设置这个参数时，可以通过设置扫描开始频率目”无“’。
04朋和终止频率来确定，例如:startfrequeney=150MHz，stopfrequency=160MHz;也可以通过设置扫描中心频率和频率范围来确定，例如:eenterfrequeney=155MHz，span=10MHz。
这两种设置的结果是一样的。
Span越小，光标读出信号频率的精度就越高。
一般扫描范围是根据被观测的信号频谱宽度或信道间隔来选择。
如分析一个正弦波，则扫描范围应大于2f(f为调制信号的频率)，若要观测有无二次谐波的调制边带，则应大于4f。
频谱分析仪工作原理和应用
频谱分析仪工作原理和应用一、背景介绍频谱分析仪是一种广泛应用于信号处理、无线电通信、音频、电视、雷达、波谱分析等领域进行精确测量和频域分析的仪器。
频谱分析仪可分析电信号在频率域内的谱分布情况，用于检测和分析信号的频谱分布、峰值等特征参数，为电子工程技术提供了重要的指导和支持。
二、工作原理频谱分析仪从信号源处接收电信号，转换为数字信号处理，并将其转换为频率分布的能量谱图。
该谱图显示了信号在不同频率范围内的能量密度，通过观察信号谱图中的各个谷、峰的位置和幅度大小，可以了解到被测信号的频谱特征。
信号进入频谱分析仪后，通过输入缓冲放大器放大信号后，会被经过混频器和频率合成器的带通滤波器以及IF处理电路缩小至若干个独立的频带，通过差分放大器进行高增益，然后进入下一步进行FFT变换用于计算信号频谱，最终输出到显示屏上。
频谱分析仪温度对颜色反应敏感，可以在当前环境下自动分析并调整颜色的温度值，保证信号在显示时的准确性。
三、应用领域1. 电信工程：频谱分析仪被广泛应用于电信领域，用于检测无线电频率、电源干扰和其他干扰源。
2. 音频工程：频谱分析仪可用于音频信号处理和分析，检测音频干扰源和声音失真等，还可以进行噪声印象评估。
3. 电视工程：频谱分析仪可用于电视信号分析、调节和校准以及电视广播的宽带信号分析。
4. 波谱分析：频谱分析仪在波谱分析中起着至关重要的作用，可以用于分析GPS信号的相位噪声、信号接收的不确定性等。
5. 科学研究：频谱分析仪可用于科学研究中，如用于分析地球物理数据、射电望远镜数据、星际信号、宇宙微波背景等。
四、常见型号目前，市场上常见的频谱分析仪型号有Tektronix，Agilent，Rohde & Schwarz等品牌，其中包括基础型的频谱分析仪，以及多功能、高级的可编程频谱分析仪。
多数频谱分析仪可提供各种分析功能，比如PEAK HOLD，AVERAGING和ZOOM等，可以有效地应对不同的场景需求。
频谱分析仪的工作原理及操作
频谱分析仪的工作原理及操作一、什么是频谱分析仪在频域内分析信号的图示测试仪。
以图形方式显示信号幅度按频率的分布，即X轴表示频率，Y轴表示信号幅度。
二、原理：用窄带带通滤波器对信号进行选通。
三、主要功能：显示被测信号的频谱、幅度、频率。
可以全景显示，也可以选定带宽测试。
四、测量机制：1、把被测信号与仪器内的基准频率、基准电平进行对比。
因为许多测量的本质都是电平测试，如载波电平、A/V、频响、C/N、CSO、CTB、HM、CM以及数字频道平均功率等。
2、波形分析：通过107选件和相应的分析软件，对电视的行波形进行分析，从而测试视频指标。
如DG、DP、CLDI、调制深度、频偏等。
五、操作：(一)硬键、软键和旋钮：这是仪器的基本操作手段。
1、三个大硬键和一个大旋钮：大旋钮的功能由三个大硬键设定。
按一下频率硬键，则旋钮可以微调仪器显示的中心频率;按一下扫描宽度硬键，则旋钮可以调节仪器扫描的频率宽度;按一下幅度硬键，则旋钮可以调节信号幅度。
旋动旋钮时，中心频率、扫描宽度(起始、终止频率)、和幅度的dB数同时显示在屏幕上。
2、软键：在屏幕右边，有一排纵向排列的没有标志的按键，它的功能随项目而变，在屏幕的右侧对应于按键处显示什么，它就是什么按键。
3、其它硬键：仪器状态(INSTRUMNTSTATE)控制区有十个硬键：RESET清零、CANFIG配置、CAL校准、AUXCTRL辅助控制、COPY打印、MODE模式、SAVE存储、RECALL调用、MEAS/USER测量/用户自定义、SGLSWP信号扫描。
光标(MARKER)区有四个硬键：MKR光标、MKR光标移动、RKRFCTN光标功能、PEAKSEARCH峰值搜索。
控制(CONTRL)区有六个硬键：SWEEP扫描、BW带宽、TRIG触发、AUTOCOVPLE自动耦合、TRACE跟踪、DISPLAY显示。
在数字键区有一个BKSP回退，数字键区的右边是一纵排四个ENTER确认键，同时也是单位键。
频谱分析仪的工作原理
频谱分析仪的工作原理
频谱分析仪是一种用于测量信号频谱特性的仪器。
它能够将一个信号分解成不同频率成分，并显示在频谱图上。
频谱分析仪的工作原理基于傅里叶变换。
傅里叶变换是一种将时域信号转换为频域信号的数学方法。
在频谱分析仪中，输入信号首先经过一个采样器进行采样，将模拟信号转换为数字信号。
然后，采样得到的数字信号进一步经过一个高速数字转换器（ADC）进行模数转换。
接下来，数字信号被送入快速傅里叶变换（FFT）算法。
FFT 算法能够将时域信号转换为频域信号，并计算出信号的频谱信息。
这些频谱数据随后被传输到显示器或计算机上，以产生频谱图。
频谱图是频谱分析仪显示的主要结果。
它将信号的频率表示为水平轴，将信号在每个频率上的能量表示为垂直轴。
频谱图能够清晰地显示信号的频率分布情况，包括频谱的峰值、宽度和相对大小等特征。
频谱分析仪在许多领域中得到广泛应用，如无线通信、音频处理、振动分析和故障诊断等。
通过对信号频谱的测量和分析，频谱分析仪能够帮助工程师和科研人员了解信号的特性，并进行相应的信号处理和优化。
频谱分析仪使用方法说明书
频谱分析仪使用方法说明书一、引言频谱分析仪是一种用于分析信号频谱的仪器，广泛应用于无线通信、电子设备测试、音频视频处理等领域。
本说明书旨在详细介绍频谱分析仪的使用方法，帮助用户正确操作并快速掌握相关知识。
二、仪器概述频谱分析仪由主机和附件组成，主机包含显示屏、控制按钮和接口等。
附件包括电源适配器、电缆和天线等。
在使用前，请确保已正确连接各部分，并确认仪器处于正常工作状态。
三、基本操作1. 打开仪器电源：将电源适配器插入电源插座，然后将电源线与仪器连接。
按下电源按钮，等待仪器启动完成。
2. 调整显示参数：通过屏幕上的触控按钮或旋钮，设置显示模式、分辨率、屏幕亮度等参数，以满足实际需求。
3. 设置信号源：将待测信号源通过电缆连接至仪器的输入接口。
根据信号源的特性，设置输入衰减、频率范围等参数。
4. 进行测量：点击仪器界面上的测量按钮开始频谱分析。
在分析过程中，可以通过调整参数、切换模式等进行实时监测和分析。
5. 结果保存：测量完成后，可以将结果保存至仪器内部存储器或外部存储设备中。
按照仪器的操作指南，选择存储路径和文件名，并确认保存。
四、高级功能1. 信号捕获与回放：频谱分析仪具备信号捕获和回放功能，可以捕获待测信号并进行离线分析，或回放已保存的信号数据进行再次分析。
2. 频谱监测与报警：设置仪器的频谱监测功能，即可实时监测特定频段内的信号活动，并设置相应的报警条件和方式，以便及时发现异常情况。
3. 扩展功能：根据具体型号和配置，频谱分析仪还可提供其他扩展功能，例如无线通信协议解码、频率校准等。
请参照相关文档和操作指南，了解和使用这些功能。
五、常见问题与解决方法1. 仪器无法启动：检查电源适配器和电源线是否接触良好，确认电源插座是否正常工作。
2. 仪器无法检测到信号：检查信号源的连接是否正确，确认输入接口的设置是否符合信号源的要求。
3. 测量结果不准确：可能是由于环境干扰、输入参数设置错误等原因导致。
频谱分析仪的工作原理
频谱分析仪的工作原理
频谱分析仪是一种用于测量信号频谱特性的仪器，它可以将信号的频谱特性以图形的形式显示出来，从而帮助工程师分析和处理信号。
频谱分析仪的工作原理主要包括信号输入、信号处理和频谱显示三个部分。
首先，信号输入部分。
当被测信号进入频谱分析仪时，首先经过输入端口，然后经过放大器放大信号，接着进入混频器进行频率变换，将高频信号转换为中频信号，这样可以减小后续处理电路的带宽要求。
其次，信号处理部分。
经过混频器转换后的中频信号进入滤波器，滤波器可以滤除杂散信号，使得信号更加纯净。
接着，中频信号进入检波器，检波器可以将信号转换为直流信号，然后进入解调器，解调器可以对信号进行解调处理，最终得到被测信号的频谱特性数据。
最后，频谱显示部分。
经过信号处理后得到的频谱特性数据通过微处理器进行数字信号处理，然后送入显示器进行显示。
显示器可以将频谱特性以图形的形式直观地显示出来，包括频谱图、频谱密度图等，工程师可以通过观察这些图形来分析信号的频谱特性。
总的来说，频谱分析仪的工作原理是通过信号输入、信号处理和频谱显示三个部分相互配合，将被测信号的频谱特性以图形的形式显示出来，从而帮助工程师分析和处理信号。
通过频谱分析仪，工程师可以了解信号的频谱分布、频谱密度、谐波情况等重要特性，为信号处理和系统优化提供重要参考。
频谱分析仪的使用方法及功能
频谱分析仪的使用方法及功能
频谱分析仪是一种精确的测量设备，用于测量电磁场和其他电磁信号的幅度，频率，相位和调制信号的参数。
它利用模拟信号的接收和分析，常用在无线电传输系统，电磁干扰检测，以及诸如雷达系统和无线网络等相关领域的研究和开发等。
频谱分析仪的使用方法主要有以下几点：
（1）第一步是将频谱分析仪连接到要测量的信号源，比如天线、传输线和待测电路等，同时将频谱分析仪的输出连接到显示仪或数据采集系统。
（2）第二步是设置频谱分析仪的参数，以确定电磁信号分析的精度和量程。
（3）第三步是进行信号接收和分析，比如测量电磁幅度，检测电磁信号的频率，电磁信号的相位，以及调制信号的参数等。
（4）最后一步是将所测得的信号参数显示到显示仪或数据采集系统上，可以通过人机界面操作查看和分析结果。
频谱分析仪具有以下几种功能：
（1）频率响应：以检测信号的频率响应，并将其显示出来；
（2）相位响应：以测量信号的相位响应，并显示出来；
（3）灵敏度：以测量信号的灵敏度，并将其显示出来；
（4）驱动能力：以测量被测信号的驱动能力，并将其显示出来；
（5）调制度：以测量信号的调制度，并将其显示出来；
（6）频率分辨率：以测量信号的频率分辨率，并将其显示出来；
（7）噪声抑制：以抑制外部噪声；
（8）可调节频率：以调节所测信号的频率；
（9）自动检测：自动检测被测信号的参数；
（10）频率范围：可以检测频率在20Hz-20GHz之间的信号。
以上是频谱分析仪的使用方法及功能。
它能够准确地测量电磁场和其他电磁信号的参数，同时具有高可靠性、高精度和灵活性，在现代电子工程领域具有广泛的应用。
E4405B频谱分析仪的工作原理和使用方法 (1) 图文
的和频信号/差频信号，以及其他高次谐波信号。通常我们取其差频信号， 称之为中频信号。 中频滤波器滤出中频信号并进行放大。 中频信号经检波和视频滤波后加到显示器上进行显示，视频滤波器的作 用是对显示屏上所显示的扫迹进行平均或平滑。 频谱仪所显示的谱线是被测信号叠加上频谱仪内部的噪声的总效应。为 了减小噪声对信号幅度的影响，要对经检波后的信号进行视频滤波或视 频平均。 当所选择的视频带宽等于或小于所选择的分辨力带宽(RBW)时，视频电 路的响应已经跟不上中频电路信号的变化，因此对所显示的信号就进行 了平均和平滑，两者之间的比值越小，平滑的效果越好。 视频平均是智能频谱仪为平滑提供的另一种选择。它对多次扫描的数据 逐点进行平均，因此显示的谱线更加平滑。
3.1 分辨力带宽 (RBW)
分辨力带宽(RBW)——表征频谱仪能明确分离 出两个等幅信号的能力。
理论上讲被测信号以谱线的形式显示在频谱仪 的显示屏上，但是实际上信号是不能为一条无 限窄的谱线，它有一定的宽度和形状。
频谱仪的分辨力取决于中频滤波器的带宽，因 此也称为频谱仪的分辨力带宽。滤波器的带宽 通常由3dB(功率)或6dB(电压)点描述，带宽越 小，分辨力就越高。因此中频滤波器的3dB带 宽决定了区别两个等幅度信号的最小频率间隔。
2 频谱分析仪的工作原理
2.1 频谱分析仪的类型 2.1.1. 实时频谱分析仪 2.1.2. 扫频频谱分析仪 2.2 超外差扫频频谱分析仪的工作原理 2.3 基波及谐波混频
2 频谱分析仪的工作原理
我们知道，当一个信号随时间做周期或准周期 变化时，用付里叶变换可以表示成一个基波分 量及许多谐波分量之和的形式。基波和各次谐 波的能量按其频率高低的次序排列就是信号的 频谱。
频谱分析仪的工作原理和使用方法71页PPT
1、纪律是管理关系的形式。——阿法 纳西耶 夫 2、改革如果不讲纪律，就难以成功。
3、道德行为训练，不是通过语言影响 ，而是 让儿童 练习良 好道德 行为， 克服懒 惰、轻 率、不 守纪律 、颓废 等不良 行为。 4、学校没有纪律便如磨房里没有水。 ——夸 美纽斯
5、教导儿童服从真理、服从集体，养 成儿童 自觉的 纪律性 ，这是 儿童道 德教育 最重要 的部分 。—— 陈鹤琴
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生
(工作分析)频谱分析仪工作原理和应用
（工作分析）频谱分析仪工作原理和应用频谱分析仪工作原理和应用《频谱分析仪工作原理和应用》原始文档本章除了说明频谱分析仪工作原理、操作使用说明之外，也将其应用领域范围作详细的介绍，尤其应用于天线特性的量测技术将有完整说明。
本章的内容包括：本章要点1-1概论1-2频谱分析仪的工作原理1-3频谱分析仪的应用领域实习一频谱分析仪1-1概论就量测信号的技术观之，时域方面，示波器为一项极为重要且有效的量测仪器，它能直接显示信号波幅、频率、周期、波形与相位之响应变化，目前，一般的示波器至少为双轨迹输出显示装置，同时也具有与绘图仪连接的 IEEE-488、IEEE-1394 或 RS-232 接口功能，能将屏幕上量测显示的信息绘出，作为研究比较的依据，但它仅局限于低频的信号，高频信号则有其实际的困难。
频谱分析仪乃能弥补此项缺失，同时将一含有许多频率的信号用频域方式来呈现，以识别在各个频率的功率装置，以显示信号在频域里的特性。
图 1.1 说明方波在时域与频域的关系，此立体坐标轴分别代表时间、频率与振幅。
由傅立叶级数(Fourier Series)可知方波包含有基本波(Fundamental Wave)及若干谐波(Harmonics)，信号的组合成份由此立体坐标中对应显示出来。
低频时，双轨迹模拟与数字示波器为目前信号时域的主要量测设备，模拟示波器可量测的输入信号频率可达 100 MHz，数字示波器有 100 MHz 与 400（或 500）MHz 等多种。
屏幕上显示信号的意义为横轴代表时间，纵轴代表信号电压的振幅，用示波器量测可得到信号时间的相位及信号与时间的关系，但无法获知信号失真的数据，亦即无法获知信号谐波分量的分布情况，同时量测微波领域(如 UHF 以上的频带)信号时，基于设备电子组件功能的限制、输入端杂散电容等因素，量测的结果无可避免地将产生信号失真及衰减，为解决量测高频信号上述的问题，频谱分析仪为一适当而必备的量测仪器，频谱分析仪的主要功能是量测信号的频率响应，横轴代表频率，纵轴代表信号功率或电压的数值，可用线性或对数刻度显示量测的结果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.5 自适应关系
频谱分析仪的工作原理和使用方 法
3.6 动态范围 3.7 灵敏度 3.8 视频带宽(VBW) 3.9 信号/失真 3.10 信号/噪声 4 频谱分析仪的测量准确度 4.1 频率测量准确度 4.2 幅度测量准确度 5 频谱分析仪使用中应注意的
问题 6 频谱分析仪使用实例－
1.2频域分析
观察并分析信号的幅度(电压或功率)与频率的关系，它 能够获取时域测量中所得不到的独特信息。例如谐波 分量，寄生信号，交调、噪声边带。最典型的频域信 号分析是测量调制，失真和噪声。通常进行信号频域 分析的仪器就是频谱分析仪。
1.2频域分析
调调制制 失失真真
.
噪噪声声
1.2频域分析
频谱分析仪(频谱仪)是信号频域特性分析的重 要工具。它将一个由许多频率分量组成复杂的 信号分解成各个频率分量。每一个频率分量的 电平被依次显示出来。
频域分析测量有许多独特的优点。用频谱分析 的方法很容易测量一个信号频率，功率，谐波 分量，调制假信号和噪声等。
1.2频谱仪的发展
30年代末期，第一代扫频式频谱仪诞生。 60年代末期，可以为频谱仪提供频率和幅度的校准，
前端预选的频谱仪问世，它标志着频谱仪从此进入了 定量测试的时代。
70年代末，随着集成电路技术，快速A/D变换技术， 频率合成技术，数字存储技术，尤其是微处理器技术 的飞速发展，频谱仪的技术指标大幅度提高。频率范 围扩展到100Hz-20GHz，分辨力带宽达到10Hz。
现在，频谱分析仪的测量频率范围已达到30Hz50GHz，外混频可以扩展到mm波波段，分辨力带宽 从1Hz-3MHz，测量信号的动态范围100dB，显示平均 噪声-110dBm。
对于非周期性信号(如随机信号)可以看成是一 个周期T为无限大的周期信号，即频率间隔为 无限小，其谱线是连续的，称为连续谱。
2.1.1 实时频谱分析仪
所谓实时频谱分析仪是指能实时显示信号在某 一时刻的所有频率成分的分析结果。见图2.2。
滤波
检波
指示
输入
预放
图2.2 实时频谱分析 仪
2.1.1 实时频谱分析仪
频谱分析仪的工作原理和使用方法
1. 概述 2 频谱分析仪的工作原理 3 频谱分析仪性能参数的基本概念 4 频谱分析仪的测量准确度 5 频谱分析仪使用中应注意的问题 6 频谱分析仪使用实例－E4405B
频谱分析仪的工作原理和使用方法
1. 概述
1.1 时域分析
1.2 频域分析
1.3 频谱仪的发展
E4405B 6.1 E4405B的前后面板开关，旋
钮，接头的功能 6.2 测量实例－测量AM信号波形 6.3 测量实例－看懂校准证书
1 概述
1.1 时域分析 1.2 频域分析 1.3 频谱仪的发展
1 概述
无论你是一个电子设备或系统的设计制造工程 师，还是一个电子器件或系统的现场维护/修理 人员，都需要一台能观察并帮助你分析你的设 备或系统产生的电信号或电信号通过你的器件 或系统后质量变化的情况，比如，信号的功率 和幅度，调制或边带等等，通过分析来验证你 的设计，确定器件或系统的性能，判别故障点， 找出问题的所在，这就是信号特性分析。
2 频谱分析仪的工作原理
2.1 频谱分析仪的类型 2.1.1. 实时频谱分析仪 2.1.2. 扫频频谱分析仪 2.2 超外差扫频频谱分析仪的工作原理 2.3 基波及谐波混频
2 频谱分析仪的工作原理
我们知道，当一个信号随时间做周期或准周期 变化时，用付里叶变换可以表示成一个基波分 量及许多谐波分量之和的形式。基波和各次谐 波的能量按其频率高低的次序排列就是信号的 频谱。
傅里叶分析
实时并联滤波测量
A
全频谱LCD 显示
f1 f2
f
图2.1 傅立叶 分析仪
2.1.1 实时频谱分析仪
图2.3是付Байду номын сангаас叶分析仪原理框图。由于取样与
A/D转换速度的限制，快速付里叶变换(FFT)式
频谱分析仪无法用于高频及微波范围的频谱分
析仪。
模拟滤波器
模/数变换器
数字滤波器
衰减器
取样器
处理器
显示器
目前，信号分析主要从时域，频域和调制域三 个方面进行。
1 概述
Amplitude (power)
frequency
时域测量
time 频域测量
1 概述
1.1 时域分析
所谓时域分析就是观察并分析电信号随时间的变化情 况。例如，信号的幅度，周期或频率等。时域分析常 用仪器是示波器。但是示波器还不能提供充分的信息， 因此就产生了用频域分析的方法来分析信号。
A
D
FFT
图2.3付里叶分析
fs
仪原理框图
2.1.2 扫频频谱分析仪
调谐滤波式频谱分析仪是用扫描发生器驱动调谐滤波 器，在整个频率范围内改变一个带通滤波器的中心频 率来工作的。随着中心频率的移动，依次选出的被测 信号各频谱分量，再经滤波器和视频放大后加到显示 器的垂直偏转电路。而水平偏转的输入信号来自驱动 并调谐带通滤波器的同一扫描发生器。这样，水平轴 就可以用于表示频率。
目前大量使用的是超外差式频谱分析仪。它又可以分 为扫中频和扫高频(扫前端)两种。
较老式的频谱仪大都是扫中频。由于扫频宽度不大， 故又称窄带频谱仪。扫中频频谱仪的另一个缺点是可 能出现杂波干扰和假响应较多，而且动态范围小，灵 敏度又低，现在基本被淘汰。
2.1.2 扫频频谱分析仪
被测输入信号经过宽带预放放大后，由多路分 配器分别送到并联的多个带通滤波器，每个滤 波器从被测信号中选出与其相对应的频谱分量， 经检波器检波后送到各个显示器保持并显示。 现在基本不用。
还有一种快速付里叶变换(FFT)式频谱分析仪 也属于实时型频谱分析仪，见图2.1。
2.1.1 实时频谱分析仪
还有一种快速付里叶变换(FFT)式频谱分析仪也 属于实时型频谱分析仪，见图2.1。
2 频谱分析仪的工作原理
2.1 频谱分析仪的类型
2.1.1.
实时频谱分析仪
2.1.2.
扫频频谱分析仪
2.2 超外差扫频频谱分析仪的 工作原理
2.3 基波及谐波混频
3 频谱分析仪性能参数的基 本概念
3.1 分辨力(RBW)
3.2 选择性
3.3 剩余调频
3.4 边带噪声 (相位噪声)
