SOP-数显卡尺、数显千分尺操作指引(日企)
卡尺千分尺使用说明
卡尺千分尺使用说明
目录
一、卡尺（普通卡尺{带表、数显、游标}、 深度卡尺、齿厚卡尺、内沟槽卡尺）
二、千分尺（外径千分尺、内径千分尺，深 度千分尺、螺纹千分尺、公法线千分尺、 多测头千分尺）
卡尺千分尺使用说明
一、卡尺的使用
卡尺千分尺使用说明
卡尺的种类 (普通卡尺)
带表卡尺
常用卡尺分类 普通卡尺（带表、数显、游 标卡尺）、深度卡尺、齿厚 卡尺、内沟槽卡尺等。
卡尺千分尺使用说明
卡尺的读数
游标卡尺
①以游标零刻线位置为准，在主尺上读取整毫米数． ②看游标上哪条刻线与主尺上的某一刻线对齐，由游标上读出毫 米以下的小数． ③总的读数为毫米整数加上毫米小数.（下图读数为：17.36）
卡尺千分尺使用说明
卡尺的读数
带表卡尺
①从尺身主刻度读取整毫米数． ②看表盘指示表读出毫米以下的小 数．③总的读数为毫米整数加上毫米小数. ④测量精度0.02mm
下图读数为：3.06
卡尺千分尺使用说明
卡尺的使用及保养
读数时,视线应与刻线相垂直。 不能用卡尺测量运动着的工件。 卡尺不要放在强磁场附近。 卡尺使用完后,应擦净放在量具盒内。
卡尺千分尺使用说明
齿厚游标卡尺的使用说明
是用来测量齿轮（或蜗杆）的弦齿厚和弦齿顶。这种游标卡尺由两互相垂 直的主尺组成，因此它就有两个游标。A的尺寸由垂直主尺上的游标调整；B的 尺寸由水平主尺上的游标调整。刻线原理和读法与一般游标卡尺相同。
图1-3
卡尺结构
刀口内量爪
尺框
紧固螺钉
深度测量杆
尺身 主标尺
外量爪
圆标尺 毫米读数部位
卡尺千分尺使用说明
深度测量面
数显千分尺操作规程
数显千分尺操作规程
《数显千分尺操作规程》
一、概述
数显千分尺是一种用于测量物体长度或厚度的仪器，具有数字显示精度高、操作简便等特点。
本操作规程旨在规范数显千分尺的使用，确保测量结果的准确性。
二、操作前准备
1. 检查数显千分尺的外观是否完整，无损坏或变形。
2. 插入合适的电池或接通电源，确保仪器能够正常启动。
3. 调整数显千分尺的零点，确保读数准确。
三、操作步骤
1. 将待测物体放置在数显千分尺的测量台上，确保物体与台面接触紧密。
2. 轻轻旋转测量手柄，使测量夹具与物体接触并固定住。
3. 读取数显千分尺上的测量数值，并进行记录或处理。
4. 取下待测物体并关闭数显千分尺，确保仪器处于正常状态。
四、注意事项
1. 在使用数显千分尺时，应避免碰撞或摔落，以防损坏仪器。
2. 对于特殊形状的物体，需要根据实际情况选择合适的测量方式。
3. 在测量精度要求较高时，建议进行多次测量并取平均值。
五、维护保养
1. 定期清洁数显千分尺的测量台和测量夹具，以保持仪器的准确度。
2. 将数显千分尺存放在干燥通风的环境中，避免潮湿或灰尘进入。
六、结束语
数显千分尺是一种精密仪器，正确的操作和维护保养对于保持其准确性至关重要。
希望本操作规程能够对使用数显千分尺的人员起到一定的指导作用，确保测量结果的准确性。

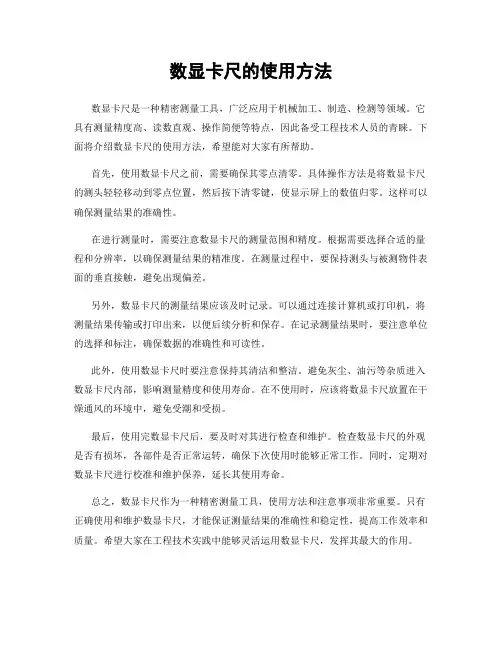

数显卡尺的使用方法
数显卡尺的使用方法
数显卡尺是一种精密测量工具，广泛应用于机械加工、制造、检测等领域。
它具有测量精度高、读数直观、操作简便等特点，因此备受工程技术人员的青睐。
下面将介绍数显卡尺的使用方法，希望能对大家有所帮助。
首先，使用数显卡尺之前，需要确保其零点清零。
具体操作方法是将数显卡尺的测头轻轻移动到零点位置，然后按下清零键，使显示屏上的数值归零。
这样可以确保测量结果的准确性。
在进行测量时，需要注意数显卡尺的测量范围和精度。
根据需要选择合适的量程和分辨率，以确保测量结果的精准度。
在测量过程中，要保持测头与被测物件表面的垂直接触，避免出现偏差。
另外，数显卡尺的测量结果应该及时记录。
可以通过连接计算机或打印机，将测量结果传输或打印出来，以便后续分析和保存。
在记录测量结果时，要注意单位的选择和标注，确保数据的准确性和可读性。
此外，使用数显卡尺时要注意保持其清洁和整洁。
避免灰尘、油污等杂质进入数显卡尺内部，影响测量精度和使用寿命。
在不使用时，应该将数显卡尺放置在干燥通风的环境中，避免受潮和受损。
最后，使用完数显卡尺后，要及时对其进行检查和维护。
检查数显卡尺的外观是否有损坏，各部件是否正常运转，确保下次使用时能够正常工作。
同时，定期对数显卡尺进行校准和维护保养，延长其使用寿命。
总之，数显卡尺作为一种精密测量工具，使用方法和注意事项非常重要。
只有正确使用和维护数显卡尺，才能保证测量结果的准确性和稳定性，提高工作效率和质量。
希望大家在工程技术实践中能够灵活运用数显卡尺，发挥其最大的作用。
数显千分尺使用和数显卡尺的使用
➢ 使用中尽可能避免卡尺暴露在尘埃较多的地方和直接接 触水等液体，避免受阳光紫外线及高温辐射；
➢ 不要将卡尺放在磁性物体上，发现卡尺带有磁性，应及 时消磁；
➢ 测量深度尺寸时， 先把丈量杆拉出超过被测体深度 , 然 后缓慢压至被测体上测量面 , 丈量时应 保证测量杆垂直 即被测面深度尺杆防把电子线路击穿 。
卡尺的两种测量方式
1、绝对测量：用卡尺直接测量工件，可 在显示屏直接读出工件的测量值。
2、相对测量：测量标准样件或标准量块 置零，再测量工件，从显示屏即可读出工 件相对于标准件样件的尺寸差值。
测量工具的使用
主要内容
数显外径千分尺的使用
1、结构
2、原点设定（校零）
3、测量
数显卡尺的使用
1、数显卡尺的结构型式
2、清洗并归“0”
3、校正
4、长度测量方法
5、外径测量方法
6、内径测量方法
7、深度或高度测量方法
8、使用卡尺测量零件尺寸时注意事项：
➢测量前把卡尺测量面用布擦干净，检查卡尺的两个测量面 和测量刀口是否平直无损，把上下两个量爪精密贴合时， 应无明显间隙；
➢检查“零”位，轻推尺框，是卡尺两个测量面合并，显示读数 应为零，否则用清零ZERO键置“零”；
➢移动尺框时，活动要自如，不能过松或过紧，更不能有晃 动现象；
➢使用时，动作平稳，必须轻拿轻放，不可掉在地上； ➢测量工件时，卡尺的测量面不可倾斜； ➢测量时，用力要均匀，工件保持要掉不掉的状态；
➢ 可用汽油或酒精擦洗量面，卡尺尺身上平面、电子元件、 液晶显示处等不可接触油、水等任何液体；

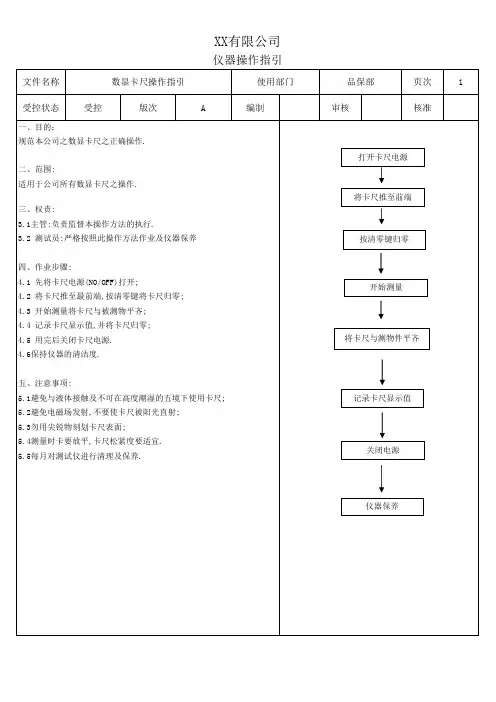

数显卡尺操作指引
记录卡尺显示值 关闭电源
仪器保养
文件名称
数显卡尺操作指引
XX有限公司
仪器操作指引
使用部门
受控状态
受控
版次
一、目的： 规范本公司之数显卡尺之正确操作.
A
编制
二、范围: 适用于公司所有数显卡尺之操作.
三、权责: 3.1主管:负责监督本操作方法的执行. 3.2 测试员:严格按照此操作方法作业及仪器保养
四、作业步骤: 4.1 先将卡尺电源(NO/OFF)打开; 4.2 将卡尺推至最前端,按清零键将卡尺归零; 4.3 开始测量将卡尺与被测物平齐; 4.4 记录卡尺显示值,并将卡尺归零; 4.5 用完后关闭卡尺电源. 4.6保持仪器的清洁度.
五、注意事项: 5.1避免与液体接触及不可在高度潮湿的五境下使用卡尺; 5.2避免电磁场发射,不要使卡尺被阳光直射; 5.3勿用尖锐物刻划卡尺表面; 5.4测量时卡要放平,卡尺松紧度要适宜. 5.5每月对测试仪进行清1
核准
打开卡尺电源 将卡尺推至前端
按清零键归零 开始测量
将卡尺与测物件平齐
数显卡尺使用作业指导书
编号：一、目的：指导现场检验人员对卡尺的使用操作及日常维护二、范围：适用于公司目前的数显卡尺的使用操作及维护三、职责：质检员负责数显卡尺的使用操作及维护首编 00四、程序版本 Re.编写（修订）核准培训发放执行日期流程责任岗相关表单相关SOP 1、数显卡尺各部件的名称与作用质检员 1.内爪（测量内尺寸）2. 外爪（测量外尺寸）3. 高度差测定面（测量有台阶状的尺寸）4. 深度尺（测量深度尺寸）5. 滑尺（沿主尺滑动的装置）6. 主尺（读取所测值的整数部份）7. 滑尺固定螺钉（固定滑尺）8. LCD 显示窗（直接在LCD窗口读取所测值）9. 电池盖（保护电池，防止漏电）10.ON/OFF（开关键）11.ORIGIN(原点）设定：装上电池/打开电源后，在外侧两面闭合的状态下，请按ORIGIN键，此时显示0.00mm时ORIGIN（原点）已被设定好。
12.ZERO/ABS(清零/绝对值设定）13.数据线（连接电脑上传数据）14.DATA（点击DATA键卡尺测量数据传，如有脚踏时，脚踏功能与它一样）2、操作步骤质检员2.1、使用卡尺前，先用干净的小纸片或碎布对测量面进行清洁2.2、按开关键打开电源2.3、使用时将量测面合起来，当外爪靠拢时按“ ZERO”归零2.4、尽量将被测物体夹在靠近主尺的根部，使整个测定面紧挨着被测物体，测定内侧时, 求其最大测定值，测定槽宽时, 求其最小测定值，测定深度时, 对着测定面将测深尺设为直角，测高度差时测定面要紧挨着被测物体。
3、保养注意事质检员 3.1、多次多点测量时, 应定时对“零”位确认3.2、每天使用后,用渗有防锈油的软布清洁卡尺各部位。
注：特别是测量面要加适量的防锈油3.3、保管时两卡爪要保留1mm的间距, 防止热胀冷缩对测量爪的损伤3.4、数显卡尺LCD显示屏上出现字母“ B”时，则表示电池的电压不足，需要更换电池3.5、数显卡尺三个月以上不使用时, 应从卡尺内取出电池并妥善保管3.6、数显卡尺每年送第三方进行校准，校准周期为1年计量校准计划************************有限公司标准作业程序(SOP)：数显卡尺使用作业指导书要领备注1/1。
数显千分尺的正确使用方法
数显千分尺是一种精确测量工具，可用于测量直径、轴向偏差、圆度、锥度等特征尺寸，也可用于测量精密零件的表面粗糙度。
它的正确使用方法在下面介绍：
一、使用前应先校准：
1、校准时，应把测量器放在一个平稳的支撑上，把千分尺放在校准台上，把测量面放在台面上，然后用千分尺检查测量面的平整度和精度；
2、用千分尺检查限位，并调整限位，以满足测量精度要求，确保测量精度；
3、调整针头，调节刻度盘，确保针头和刻度盘的正确位置，以满足测量精度要求；
4、调整推拉杆，确保测量面的精度和准确性；
5、调整测量器的数显精度，校准后，测量器的数显精度应满足要求。
二、测量时：
1、在测量前，应检查测量器的校准状态，并确保校准的准确性和精度；
2、把测量器放在要测量物体的表面上，用手指轻轻地按住测量器，使测量器与物体表面紧密接触；
3、用手指轻轻地拨动推拉杆，使测量面滑动到物体表面，然后调整推拉杆，调整到最佳位置，以确保测量精度；
4、拨动推拉杆，使测量面滑动到物体表面，然后在刻度盘上读取数值，根据需要记录测量值；
5、测量完毕后，应把测量器仔细收起，放入保护盒里，以避免外力损坏测量器。
总之，正确使用数显千分尺，可以有效提高工作效率，保证测量精度，达到预期的测量效果。
数显内径千分尺的使用方法
数显内径千分尺的使用方法
一。
数显内径千分尺，这可是个测量内径的好帮手！要想把它用得得心应手，您得先了解它的构造。
1.1 尺身。
这就像它的脊梁骨，坚实耐用，上面标有刻度和数字，那可是测量的基础。
1.2 测微头。
这是关键部分，通过转动它来进行微调，达到精确测量的目的。
二。
接下来，咱说说怎么用它。
2.1 准备工作。
先把千分尺擦干净，别让灰尘杂物影响测量精度。
然后校对零位，这就好比打仗前要校准枪炮一样重要。
2.2 测量操作。
轻轻把测头伸进要测量的孔内，可别用力过猛，不然会损伤尺子和工件。
慢慢转动测微头，直到感觉测头和孔壁接触良好，这时候读数就出来啦。
2.3 读数方法。
眼睛平视显示屏，上面的数字清晰明了。
记住，读数要仔细，可别马虎大意，差之毫厘谬以千里呀！
三。
最后再唠叨几句注意事项。
3.1 轻拿轻放。
这尺子娇贵着呢，别摔着碰着，不然它闹脾气，测量就不准啦。
3.2 定期校准。
就像人要体检一样，尺子也得定期校准，保证测量结果的准确性。
数显内径千分尺用好了，那测量工作就能事半功倍。
只要您按照我说的做，保管您能把这工具用得顺顺溜溜！。
数显千分尺操作指引
数显千分尺操作指引
（ISO9001-2015）
1.0目的:
确保使用时得到正确的数据，保证使用者有一致的操作规范。
2.0适用范围:
适用于本厂检测用的数显千分尺。
3.0操作使用:
3.1使用前要确认数显千分尺是否在校正期限内；超出校正期限不可使用，必须送校正合格后方可使用。
3.2转动数显千分尺上的微分筒，数显千分尺上LCD会有数字显示。
3.3转动数显千分尺上的微分筒使测微螺杆移动到校对量杆，千分尺微分筒锥面端面应与固定套管竖刻度线零位相切，微分筒上零刻度线应与固定套管横刻度线相接，此时看数显千分尺上的LCD读数是否为“0”，如果读数不为零，则必须按下“ORIGIN”置零，置零前先用软布或者软纸擦干净测微螺杆与校对量杆接合端。
3.4轻轻逆时针转动微分筒，微测螺杆往后平移与校对量杆形成一定的距离，此时可以进行测量。
3.5测量时将被测物体放到微测螺杆与校正量杆中间，轻轻顺时针转动微分筒，微测螺杆与校正量杆向被测物体靠拢直到完全接触，这是数显千分尺LCD上显示的数值为被测物的外径数值。
4.0注意事项:
4.1使用之前必须戴好手套，方可使用。
4.2保持千分尺的干净。
4.3长期不使用时洗净，涂防锈油，放到包装盒内。
4.4必须使千分尺校对零状态下方可使用，便于消除由于尺架自重引起的变形造成测量误差。
5.0测试完毕后，轻轻顺时针转动微分筒使其处于归零状态，数显千分尺为精密的测量仪器不可随便拆卸、乱扭，如有撞击或者跌落必须重新送校正合格后方可使用。
数显内径千分尺使用方法
数显内径千分尺使用方法
宝子，今天咱来唠唠数显内径千分尺咋用哈。
数显内径千分尺呢，拿到手先得看看它的显示屏是不是正常的哦。
要是显示屏都不亮或者乱码，那可没法好好用呢。
就像你要开始玩一个新游戏，得先确定设备没毛病对吧。
然后呢，要清洁一下千分尺的测量面。
这就好比你要化妆，脸得先洗干净一样。
测量面上要是有脏东西或者小颗粒，那量出来的尺寸可就不准啦。
用干净的布轻轻擦一擦，让它清清爽爽的。
开始测量的时候呀，把千分尺慢慢伸进要测量的内径里面。
这个过程要小心一点哦，就像你给小宠物喂吃的，得慢慢靠近。
要让千分尺的测量面和内径的壁紧密贴合。
这时候你就看显示屏啦，上面显示的数字就是内径的尺寸啦。
要是测量的内径比较深呢，你就得把千分尺的接长杆用上啦。
这就像是给千分尺加了个小帮手。
把接长杆安装好，再进行测量，可别装错了哦，不然就像穿错鞋子走路，肯定不舒服也量不准。
在读取数字的时候，要注意小数点的位置呢。
有时候就差那么一点点，结果就完全不一样啦。
这就像你做数学题，小数点错一位，答案可就差老远啦。
用完之后呀，也要好好对待这个小工具。
把它擦干净，然后放在专门的盒子里保存起来。
就像你晚上睡觉要给小宝贝盖好被子一样，让它好好休息，下次要用的时候才能继续好好工作呢。
宝子，数显内径千分尺的使用方法也不是特别复杂，只要你按照这些小窍门去做，就能准确测量内径啦。
数显千分尺的使用流程
数显千分尺的使用流程1. 数显千分尺的概述数显千分尺是一种用于测量物体长度、直径和深度的精密测量工具。
它通过数码显示屏直观地显示测量结果，并具有高精度和易于操作的特点。
本文将介绍数显千分尺的使用流程。
2. 准备工作在正式使用数显千分尺之前，我们需要做一些准备工作，以确保测量的准确性。
2.1 清洁测量物体表面在进行测量之前，应确保测量物体表面干净无尘。
使用柔软的布料或纸张轻轻擦拭测量物体，确保表面光滑。
2.2 校准数显千分尺为确保测量的精确性，数显千分尺需要定期校准。
校准过程请参考数显千分尺的使用说明书。
3. 数显千分尺的使用步骤下面将详细介绍数显千分尺的使用流程。
3.1 打开数显千分尺将数显千分尺的开关打开，待数码显示屏亮起时，即可开始使用。
3.2 设置测量模式根据需要进行测量的对象类型，设置数显千分尺的测量模式。
常见的模式包括长度测量模式、直径测量模式和深度测量模式。
根据测量对象的特点，选择相应的模式。
3.3 选择合适的测量范围根据测量对象的大小，选择合适的测量范围。
数显千分尺通常具有多个测量范围可供选择，选择合适的范围可以提高测量的准确性。
3.4 进行测量将数显千分尺的测头放置在测量对象的表面上，并轻轻地按下测头。
确保测量头与测量对象之间有适当的接触力。
当测量对象与测头接触后，数显千分尺会自动显示测量结果。
3.5 记录测量结果在完成测量后，将测量结果记录下来。
数显千分尺通常具有保持功能，可以将测量结果暂存于显示屏上，以便稍后查看。
3.6 关闭数显千分尺在使用完毕后，及时关闭数显千分尺，以节省电量。
4. 数显千分尺的注意事项在使用数显千分尺时需要注意以下事项：•使用前确保测量物体表面清洁，以避免影响测量准确性。
•定期对数显千分尺进行校准，以保持测量的精确性。
•在测量过程中，确保测量头与测量对象之间有适当的接触力，以确保准确测量。
•避免将数显千分尺暴露在高温、潮湿或腐蚀性环境中，以免影响测量仪器的寿命和准确性。
sop卡尺操作流程
sop卡尺操作流程SOP卡尺操作流程SOP卡尺是一种用于测量长度和距离的工具，广泛应用于各种领域，如建筑、制造、工程等。
正确的操作流程对于准确测量至关重要，下面将介绍一下SOP卡尺的操作流程。
1. 准备工作：在使用SOP卡尺之前，首先要确保卡尺的刻度清晰可读，没有损坏或变形。
同时，检查卡尺的测量准确性，可以通过与其他测量工具进行比对来确认。
2. 握持卡尺：正确的握持方式是将卡尺的一端放在手掌中，用拇指和食指夹住卡尺的另一端，保持卡尺与被测物体平行。
3. 测量长度：将卡尺的一端对准被测物体的起点，然后用另一端轻轻触碰被测物体的终点，确保卡尺与被测物体的接触点垂直于被测物体表面。
读取卡尺上的刻度值，注意小数点的位置和单位。
4. 记录数据：在测量完成后，及时记录测量结果，包括测量数值、单位和测量位置等信息。
可以使用纸质记录表格或电子设备进行记录。
5. 清洁保养：使用完毕后，及时清洁卡尺的表面和刻度，避免灰尘和污垢影响测量准确性。
同时，定期检查卡尺的刻度是否清晰，有无损坏或变形，必要时进行维护和更换。
6. 注意事项：在使用SOP卡尺时，要注意避免卡尺受到外力撞击或扭曲，以免影响测量准确性。
同时，在测量过程中要保持稳定的姿势和手部动作，避免因为抖动或移动导致测量误差。
总结：SOP卡尺是一种简单易用的测量工具，正确的操作流程可以确保测量结果的准确性和可靠性。
通过掌握正确的握持方式、测量方法和注意事项，可以更好地利用SOP卡尺进行各种测量工作。
希望以上介绍对您有所帮助，谢谢！。
数显千分尺操作指导书
文件编号版 次页 次一、目的二、范围三、职责：内容：1.天平相关说明1.1.主要技术指标1.1.1.测量范围：0～25mm。
1.1.2.温度要求：5℃～40℃，湿度≦65%。
1.2.功能特性1.2.1.进行外径形式尺寸测量。
2.测量操作2.1.测量前准备工作轮发出“咔咔”声后，两测量面应无间隙和漏光现象，同时LCD显示屏应显示为0.000mm。
2.1.2.转动测量装置应轻松灵活无摩擦声2.1.3.应保证被测量物表面干净无杂质及灰尘粘附。
2.1.4.取标准厚度的箔对千分尺进行校准2.2.测量声音即停止旋转。
2.2.2.读数，LCD显示是多少就是箔的厚度。
2.2.3.为了接近铜箔的真实厚度，可在不同位置进行多点测量，或者进行多层叠加测试后取平 均值。
2.2.4.记录，将测量结果记录在对应的记录表上。
2.3.测量完成工作2.3.1.测量完成后用棉布将测量杆测试干净。
2.3.2.不使用时将两测量面相互离开，避免犯发生腐蚀现象，量测量面应处在零值附近状态。
3.注意事項3.2.绝对避免测量面擦伤及尺架变形。
3.3.发现测量数据异常时应将仪器交主管处理。
2.1.1.使用前，用软布把千分尺两个测量面擦拭干净，转动测力装置，使两测量面接触，当棘 2.2.1.测量时，轻轻的旋转测力装置，当千分尺两测量面将与铜箔接触时，棘轮发出“咔咔”编制审核批准 3.1.不要在千分尺固定套管和微分筒之间加酒精、凡士林等。
嘉兴埃瑞卡电力科技有限公司数显千分尺使用指导书A01页对数显千分尺使用进行控制，确保数显千分尺使用规范化适用于本公司数显千分尺使用车间负责执行此指导书。
数显卡尺的操作方法
数显卡尺的操作方法
数显卡尺是一种具有显示屏的卡尺，可以直观地显示测量结果。
下面是一般数显卡尺的操作方法：
1. 开启数显卡尺：按下电源按钮或旋转电源开关，让数显卡尺处于工作状态。
2. 清零归位：将卡尺两个测量爪头关闭，然后长按清零按钮，使显示屏归零。
3. 测量物体：将卡尺的测量爪头打开，将物体放在测量爪头之间，确保物体与测量爪头之间没有空隙。
然后轻轻闭合测量爪头，直到爪头紧贴物体。
4. 读取测量值：数显卡尺上的显示屏将显示测量结果，即物体的长度或宽度等测量值。
5. 切换单位：如果需要切换单位，可以按下单位切换按钮进行切换，常见的单位有毫米、厘米、英寸等。
6. 关闭数显卡尺：测量完成后，可以按下电源按钮或旋转电源开关，将数显卡尺关闭。
需要注意的是，在使用数显卡尺进行测量时，要保持爪头清洁并正确使用，同时要注意不要使用过大的力量去闭合爪头，以免损坏卡尺。
此外，应该避免将数显
卡尺暴露在潮湿、高温或强磁场环境下，以保证其正常工作和准确度。
数显外径千分尺使用方法
数显外径千分尺使用方法
宝子们，今天来唠唠数显外径千分尺咋用哈。
这数显外径千分尺呢，看着有点小复杂，其实搞懂了就挺简单的。
拿到千分尺，咱先得看看它的显示屏是不是正常的呀。
就像看手机屏幕一样，要是有啥数字乱跳或者不显示的情况，那这千分尺可能就有点小毛病，得先调整好。
然后呢，咱要测量的物件得放好。
比如说你要量个小零件，得把这个零件稳稳地放在千分尺的测量面之间。
可不能让它歪着或者晃悠着哦，不然量出来的数据肯定不准啦。
这就好比给小零件找个舒服又端正的小窝，让它乖乖地等着被测量。
接着，轻轻转动千分尺的棘轮。
这个棘轮可不能转得太猛啦，就像对待小宝贝一样，要温柔点。
慢慢地转动，直到千分尺的测量面刚好接触到零件的表面。
这时候，显示屏上就会出现测量的数值啦。
这个数值就是零件的外径大小哦。
还有哦，在测量的时候，咱的手得稳。
要是手抖得像筛糠一样，那测量结果肯定也跟着“抖”啦。
就想象自己是个超级稳的小工匠，每一个动作都稳稳当当的。
如果要多次测量同一个零件或者不同零件呢，每次测量之前都要检查一下千分尺的零点。
就像每次跑步前要站在同一起跑线一样，这样才能保证每次测量的准确性。
宝子们，数显外径千分尺用起来不难的，只要细心点，就像照顾小宠物一样照顾好测量的过程，那得到的测量结果肯定是又准又靠谱的啦。
多试几次，你就会越来越熟练的哟。
卡尺千分尺的使用方法
卡尺千分尺的使用方法
嘿，朋友们！今天咱来聊聊卡尺千分尺的使用方法，这可是个超重要的工具哦！
先来说说怎么用它。
首先要把卡尺千分尺清洁干净，可别小看这一步，脏兮兮的怎么能测准呢！然后，轻轻拿起卡尺千分尺，将被测物体放在测量爪之间，慢慢合拢测量爪，直到感觉刚好夹住物体，这时候可要稳住啦，别晃来晃去的。
读数的时候一定要仔细，眼睛要平视刻度，可别读错啦！注意哦，使用过程中要轻拿轻放，别暴力对待它。
在这个过程中，安全性和稳定性那是相当重要啊！要是不小心掉地上摔坏了，那不就悲剧啦！所以拿的时候一定要稳稳当当的。
而且测量的时候也要保证稳定，不然测出来的数据不准，那不就白忙活啦！这就好比走钢丝，得小心翼翼地保持平衡。
卡尺千分尺的应用场景那可多了去了。
在机械加工中，它能精确测量零件的尺寸，确保产品质量。
在科研领域，更是不可或缺的工具，能为科学研究提供精准的数据支持。
它的优势就在于测量精度高呀，能精确到很小的数值，这可太棒啦！就像一个超级神探，能发现微小的细节。
我就给大家举个实际案例吧。
有一次在工厂里，师傅们要加工一个非常精密的零件，用卡尺千分尺仔细测量后，加工出来的零件尺寸完全符合要求，这效果简直绝了！如果没有卡尺千分尺，那可真不知道会出什么乱子呢！
总之，卡尺千分尺就是这么厉害的一个工具，它能让我们的测量工作变得轻松又准确，难道不是吗？。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工作指示书（WI）
數顯卡尺操作指引
文件编号：
版本：A
页数：1/2
作成日期：2010-9-15 1．目的：
为使检测人员对数显卡尺(以下简称卡尺)测量操作方法标准化。
2．适用范围：
全体部品的尺寸误差值在±1mm以下的适用寸法测量时适用。
3．卡尺结构说明：
1.外尺寸测量平面
2.段差测量面
3.内尺寸测量面
4.紧固镙丝
5.显示器
6.刻度尺
7.深度测量杆8.主尺9.电池盖10.ZERO/ABS归零按键11.电源开关12.单位转换开关
13.原点设定开关14.微动装置.
4．使用步骤及操作方法：
4．1使用前，要针对卡尺进行点检确认，并将点检结果记录在《卡尺日常点检/保养表》中。
4．2将测量平面闭合，如果显示器未归零时，则按原点归零按键使其归零。
4．3 测量外尺寸：将两外尺寸测量爪，施以正常压力垂直作用在待测物品表面，并保持量具的量测轴线同待测部品轴线保持平行。
然后读取显示器数值，如下圖。
版本修改日发行日更改理由作成确认核准作成部门：QA部
A 2010.09.15 2010.09.15 新规作成作成確認承認
XXX（深圳）有限公司
工作指示书（WI）
數顯卡尺操作指引
文件编号：
版本：A
页数：2/2
作成日期：2010-9-15
正确的测量方法错误的测量方法
4．4测量内尺寸：将两内尺寸测量爪，施以正常压力垂直作用在待测物品内表面，并保持量具
的量测轴线同待测物品的轴线保持平行。
然后读取显示器数值。
5．注意事项：5．1使用前必须进行点检，并確認校正标签是否有超期。
5．2使用完后,要关闭电源，并以无尘纸对卡尺尺身及测量爪进行擦拭，清洁完后另取一张无尘纸沾防锈油对量测爪及进行涂抹，并將无尘纸夾入量测爪，锁住紧固螺丝，放入盒中保存，如下圖。
5．3测量平面（内/外）在接触要测定物品时，应尽量靠近主尺以增加接触面积减少误差。
5．4测量物品时，施加力量要正常，避免使用过大力量。
原则上，以完全接触即可。
5．5禁止使用卡尺测量爪进行开箱等动作。
6．添付：
《数显卡尺日常点检保养表》
XXX（深圳）有限公司
尺架測砧測微螺桿鎖緊裝置固定套管副坐標微分筒測力裝置
顯示屏。
