雨水溢流口计算教程文件
关于雨水斗及雨水溢流口问题
水规P86页4.9.9条，重要公建及高层建筑的屋面雨水雨水斗加溢流口的总排水能力为50年重现期，对于一般建筑，二者总排水能力为10年重现期，那么对于有溢流口的建筑来说，一般建筑，雨水斗管5年水量，10年的水量减去5年的水量为溢流水量，重要公建及高层建筑，雨水斗管10年水量，50年的水量减去10年的水量为溢流水量，如果雨水斗内排，设备接管，如果雨水斗外排，建筑接管，设备校核；指明一点，5年重现期的水量乘以2远远小于10年重现期雨水量，勿混淆；但一般来说：所有的建筑基本都不做溢流口，因为屋面防水卷材必须有250的高度要求，之上才是溢流口的下边缘，那么这250厚的雨水对于结构来说是非常大的荷载。
因此，目前基本没有做溢流口的，所以，雨水斗的排水能力要为全部水量，即对于重要公建及高层建筑，雨水斗承担50年重现期的雨水量。
汇水面积包括平面面积和立面面积的一半，其中立面面积指最大一侧的立面面积，绝不是4个面的面积之和；65型雨水斗泄流量：12L/S(DN100)87型雨水斗泄流量：12L/S(DN100)87型雨水斗泄流量：26L/S(DN150)87型雨水斗泄流量：40L/S(DN200)还要注意,外审让离住宅最近的雨水斗排掉自身区域的雨量，还要把住宅楼下来的水量也排走，不能说这个都排不掉，雨水越过下一个区让另一个斗排走，因此才出现了楼周边的排水区域都是两个87雨水斗（DN150）的，而离住宅远处的区域就一个斗。
某住宅(上部住宅,下部办公及商业裙房的综合楼)屋顶雨水斗承担50年重现期的雨水量，外排至裙房屋面，裙房采用内排水，由于住宅与裙房都没有溢流口，所以裙房屋面雨水斗承担10年重现期的雨水量，汇水面积为整个裙房的平面面积（已含住宅屋面面积）外加住宅部分里面面积的一半，最终不是雨水斗平分的总雨水量，而是先画好分片的区域，每个区域内的单个或多个雨水斗排掉其所负责的汇水面积内的雨水量，注意此时裙房屋面的雨水斗排掉的雨水含住宅屋面的，但是没有采用50年重现期，而是与裙房屋面一样，采用10年重现期。
溢流计算公式

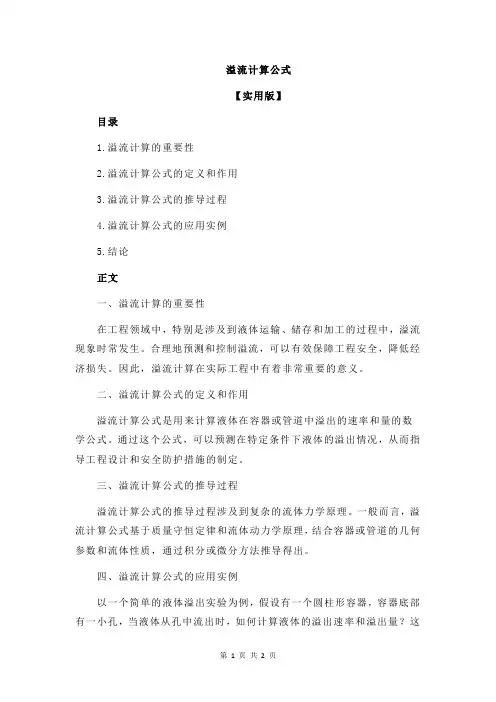

溢流计算公式
【实用版】
目录
1.溢流计算的重要性
2.溢流计算公式的定义和作用
3.溢流计算公式的推导过程
4.溢流计算公式的应用实例
5.结论
正文
一、溢流计算的重要性
在工程领域中，特别是涉及到液体运输、储存和加工的过程中，溢流现象时常发生。
合理地预测和控制溢流，可以有效保障工程安全，降低经济损失。
因此，溢流计算在实际工程中有着非常重要的意义。
二、溢流计算公式的定义和作用
溢流计算公式是用来计算液体在容器或管道中溢出的速率和量的数学公式。
通过这个公式，可以预测在特定条件下液体的溢出情况，从而指导工程设计和安全防护措施的制定。
三、溢流计算公式的推导过程
溢流计算公式的推导过程涉及到复杂的流体力学原理。
一般而言，溢流计算公式基于质量守恒定律和流体动力学原理，结合容器或管道的几何参数和流体性质，通过积分或微分方法推导得出。
四、溢流计算公式的应用实例
以一个简单的液体溢出实验为例，假设有一个圆柱形容器，容器底部有一小孔，当液体从孔中流出时，如何计算液体的溢出速率和溢出量？这
时，就可以运用溢流计算公式进行计算。
首先，根据容器的形状和尺寸，确定容器的底面积和小孔的面积；然后，根据液体的密度和粘度等性质，确定液体的流变特性；最后，代入溢流计算公式，求解液体的溢出速率和溢出量。
五、结论
溢流计算公式是工程领域中非常重要的计算工具，它可以帮助我们预测和控制液体的溢出情况，从而保障工程安全和降低经济损失。
鸿业雨水水力计算步骤7-11
1、图形处理1）删除一些不需要的图形。
2）新建一个tempt（暂时）图层，在这个图层上布置雨水管线，注意只要线断开，就会在断开处生成检查井。
特别注意：如果是一条管线，保证连接检查井的各条线之间只有一个交点，否则会生成多个检查井，导致最后计算错误。
2、关闭其他图层，只剩管线tempt图层，点击，雨水——平面管线——定雨水管，定义新的文件。
选择要定义的管线，生成鸿业能够识别的管线和检查井。
3、点击，雨水——节点编号——自动节点编号。
4、点击，工具——编辑查询，选择检查井，手动输入各检查井的设计标高。
（说明：如果采用自然地形，可以使用平面处理功能生成标高文件，再点击，雨水——定井地面标高）5、点击，雨水——雨水计算——定义排出口。
6、点击，雨水——雨水计算——定义排水界限。
（作用：选择需要定义的雨水块，把它转成鸿业能够识别的雨水块）7、点击，雨水——雨水计算——自动布参数块。
（自动生成雨水块面积，可以编辑雨水定额，集中流量，人口密度）8、点击，雨水——雨水计算——连接参数块。
选择所有图形，回车。
连接之后，有些连接是不合理的，点击，雨水——雨水计算——连接参数块。
点选检查井和雨水块，点确定。
9、点击，雨水——雨水计算——雨水计算（面积）。
径流系数、重现期、折减系数根据总规选定，集水时间根据地面坡度选择，高差8-9m甚至更大的地方采用5min，平坦的地区采用10min，高差在中间值时采用插值法。
点击图面提取，全选整个图形后，初算。
10、计算完后，将计算结果赋回图面。
11、点击，雨断面——选择断面。
选择所出断面起点井，再选择所出断面终点井。
点击插入位置。
12、点击，雨断面——雨水坡度编辑。
拖动管段坡度，以满住管线埋深要求。
13、点击，雨断面——断面返回平面，选择断面中需要返回的管线，确定。
注：一次只能返回一段管线，开始可以不进行管道标注更新，等全部都调好坡度后再一次性更新。
14、点击，雨水——雨水计算——雨水计算（面积）。
雨水排水系统的水力计算
前进
返回本章总目录
6.3 雨水排水系统的水力计算
返回本书总目录
5．径流系数
后退
前进
返回本章总目录
6.3 雨水排水系统的水力计算
6.3.2 系统计算原理与参数
返回本书总目录
１．雨水斗泄流量
重力流状态下，雨水斗的排水状况是自由堰流，通过雨水斗
的泄流量与雨水斗进水口直径和斗前水深有关，可按环形溢
流堰公式计算：
6.3 雨水排水系统的水力计算
6.3.3 设计计算步骤
返回本书总目录
２．天沟外排水 天沟布置 即确定天沟的分水线及每条天沟的汇水面积；按照屋面的
构造一般应在伸缩缝或沉降缝作为天沟分水线，单坡的排泄长 度不宜大于 50m。天沟较长时，坡度不能太大，但最小坡度不 得小于0.003。
确定天沟断面 天沟形状：矩形、梯形、半圆形、三角形等。 天沟尺寸：根据排水量、天沟汇水面积计算，根据每一条天沟
管径 I
0.02 0.03 0.04 0.05 0.06 0.07
75mm
3.07 3.77 4.35 4.86 5.33 5.75
100mm 150mm 200mm 250mm
6.63 8.12 9.38 10.49 11.49 12.41
19.55 23.94 27.65 30.91 33.86 36.57
211(110.85lgP) q
(t8)0.70
后退
前进
返回本章总目录
返回本书总目录
6.3 雨水排水系统的水力计算
6.3.1 屋面雨水设计流量计算
屋面雨水排水管道的设计降雨历时可按5min计算， 居住小区的雨水管道设计降雨历时应按下式计算：
t t1M2t
溢流坝水力计算说明书
溢流坝水力计算说明书基本资料见《任务指导书》一、 按明渠均匀流计算并绘制下游河道“水位~流量”关系曲线 （1） 由《资料》可知，坝址处河道断面为矩形断面 （2） 计算公式（按明渠均匀流计算，即谢才公式计算）： V=C RiQ=AC RiC=n1R 6/1 A=bn X=b+2h R=XA （3） 计算（五十年一遇Q 和一百年一遇Q 相对应的水深，采用迭代法计算水深，即矩形断面迭代公式为：bh b inQ h 5/25/3)2()(+=a 、迭代法计算五十年一遇 Q=12503m /s 的水深h将已知数据代入公式（Q=12503m /s ，i=0.001,n=0.04，b=52m ）得：52)2.52()001.0125004.0(5/35/3h h +⨯= 首先设水深h 01=0,代入上式，则得h 02=7.759,再将h 02代入上式得h 03=8.613,用同种方法可有：h 04=8.699,h 05=8.708,h 06=8.709,h 07=8.709,综上所述最后得h=8.709m. b 、用迭代法计算一百年一遇Q=14003m /s 相对应水深h如a 所示，用同种方法可解得一百年一遇Q=14003m /s 相对应水深h=9.395m. (4)计算并绘制下游河道“水位~流量”关系曲线(图一):溢流坝剖面图下游河道水位与流量关系计算表（表一）（图二）二、 确定溢流堰得堰顶高程并溢流面剖面 （1） 坝顶高程的确定（参考例8-5） a 、 坝上水头H 0计算:3/2)2(0gmB QH σε=计算：1、初步估算 H 0可假定H O ≈H,由于侧收缩系数与上游作用水头有关，侧可先假设侧收缩系数ε，求出H ，再校核侧收缩系数的值。
因堰顶高程和水头H0未知，先按自由出流计算，取σ=1.0，然后再校核。
由题意可知Q=12503m /s ,设ε=0.90，则;3/2)8.9285502.090.00.11250(0⨯⨯⨯⨯⨯⨯=H =6.25(m)2、计算实际水头H 。
精选城市道路雨水量计算方法与雨水口设置资料
城市道路雨水量计算方法与雨水口设置一、前言当路面水不能迅速排泄时，路面会形成水膜而影响行车安全，因此须在道路汇水点、人行横道上游、沿街单位出入口上游、靠地面径流的街坊或庭院的出水口等处设置雨水口（道路低洼和易积水地段应根据需要适当增加雨水口），以及时排除路面雨水，确保在设计重现期内排水畅通、不积水；确保在超过设计重现期时，退水快、积水时间短二、迳流理论2.1 迳流产生过程 [2]一般而言，地面点在受雨过程中，首先被植物截留。
在地面开始受雨时因地面干燥，渗水率较大，而降雨的起始雨率还小于入渗率，这时降雨被地面全部吸收。
随着历时的增长，雨率大于入渗率后地面开始产生余水，当余水量积满洼地后，开始地面迳流，这时部分余水产生积水深度，部分余水产生迳流，在雨率增至最大时相应产生最大余水率，之后雨率逐渐递减，余水率亦渐减小，当雨率降至入渗率时，余水现象停止，但这时有地面积水存在，故仍然产生迳流，入渗率仍按地面入渗能力渗漏，直至地面积水消失，迳流才告终止，而后洼地积水逐渐渗完。
渗完积水后，地面实际渗水率将按雨率渗漏，直至雨终。
见下图一。
对于道路路面而言，无植物截留，且迳流系数较一般地面大得多，因此余水历时、迳流历时、降雨总历时三者的起始点基本相同，累积入渗量极小，其曲线h可看成与 x 轴平行、接近 x 轴的一条曲线；再者由于路面相对平坦，死水曲线与累积入渗量曲线 h 可近似看作重叠。
2.2 流域汇流过程图二中各条曲线 t1 ，t2 ，⋯⋯， tn 为等流时线，每条等流时线上各点的雨水流至集水口 a 的时间是相等的，集流时间（ t ）是流域边缘线上的雨水流达 a点的时间。
在地面迳流开始后不久， a 点所汇集的流量仅来自靠近 a 点的小块面积上的雨水，这时较远处的雨水仅流至中途，随着产生迳流和降雨时间的增长，在 a 点汇集的流量中的汇流面积不断增加，当流域边缘上的雨水也流达 a 点时，这时全面积汇流， a 点的流量达最大。
雨水口计算方法(一)
雨水口计算方法(一)雨水口计算介绍在建筑设计和水利工程中，计算雨水口的尺寸和数量是非常重要的任务。
雨水口是用来收集和排除雨水的设备，通常安装在建筑物的屋面或地面上，以防止雨水积聚和造成损害。
本文将详细介绍各种方法来计算雨水口的尺寸和数量。
方法一：面积法1.测量屋面或地面上待收集雨水的面积（单位：平方米）。
2.根据雨水的平均量和收集效率，计算出每个雨水口的需要收集的雨水量（单位：升）。
3.根据计算结果，确定每个雨水口的尺寸和数量。
方法二：降雨强度法1.根据所在地区的降雨强度标准，确定每小时降水量的值（单位：毫米/小时）。
2.根据待收集雨水的面积和降雨强度，计算出每个雨水口每小时需要排除的雨水量（单位：升/小时）。
3.根据计算结果，确定每个雨水口的尺寸和数量。
方法三：排水管道法1.根据建筑物的类型和规模，确定需要设置的排水管道数量和尺寸。
2.根据每个排水管道的承载能力和流速要求，计算出每个雨水口的尺寸和数量。
3.根据计算结果，确定每个雨水口的尺寸和数量。
方法四：经验法1.根据经验数据和以往的工程实践，获取雨水口的尺寸和数量的参考值。
2.根据具体项目的情况，进行适当调整和修正。
3.根据修正后的数据，确定每个雨水口的尺寸和数量。
注意事项•在进行计算之前，要充分了解和考虑项目的具体要求和特点。
•在选择合适的计算方法时，要综合考虑经济性、可行性和实际需求。
•在计算过程中，要合理利用计算软件和工具，以提高计算效率和准确性。
结论通过面积法、降雨强度法、排水管道法和经验法这四种方法，可以有效地计算出雨水口的尺寸和数量。
在实际项目中，可以根据具体的要求和情况，选择合适的方法进行计算，并适当调整和修正结果。
这样可以确保雨水口的设计与实际需求相符，提高工程的质量和效益。
方法一：面积法•测量屋面或地面上待收集雨水的面积（单位：平方米）。
•根据雨水的平均量和收集效率，计算出每个雨水口的需要收集的雨水量（单位：升）。
•根据计算结果，确定每个雨水口的尺寸和数量。
雨水流量的计算
一、对独立面积计算的总结试求B-C管段的设计流量？这部分解题的关键就在先对比时间，三种情况tA+tAB=tB tA+tAB<tB tA+tAB>tB1：当tA+tAB=tB时：对这个结论的理解就是，FA,FB的最大流量同时到达BC断面，所以将其流量叠加就行了2，当tA+tAB<tB时：对公式A的理解就是，FB面积全部汇流，而由于tA+tAB<tB，FB面积全部汇流的时候，FA面积的洪峰已经通过了BC管段。
对公式B的理解就是，FA面积全部汇流, 而由于tA+tAB<tB，FA面积全部汇流的时候，FB面积的洪峰尚未到达BC断面，FB面积只是部分面积汇流。
3，当tA+tAB>tB时：对公式A的理解就是，FA面积全部汇流，而由于tA+tAB>tB，FA面积全部汇流的时候，FB面积的洪峰已经通过了BC管段。
对公式B的理解就是，FB面积全部汇流, 而由于tA+tAB>tB，FB面积全部汇流的时候，FA面积的洪峰尚未到达BC断面，FA面积只是部分面积汇流。
注意：我写的tA,tB分别对应公式中的，二：面积畸形增长的计算这类题目的特点就是前一地块或者后一个地块的面积与其他面积相差极大，一般认为相差到10倍以上，以22题为例，应该计算FA单独的雨水量。
然后进行对比。
一般情况下FA单独情况下的雨水量都会大于面积叠加的影响。
这类题目你先看两块面积是否相差比较大，然后在心中就有个判断了。
校核下就能得到结果。
三：有关面积叠加计算。
面积叠加法，这部分内容近年考试也比较常见，最明显的就是10年这道题目从上面这个题目我们可以看到：1，各面积相差不大2，雨水在管道中流行时间不长，这样就有一个推论，当2点全面积汇流的时候，1点的面积还在增加，根据我们极限强度理论，面积增加对流量影响比降雨强度增加对流量影响更大。
这样就可以认为1，2地块为一个整体，这样就有了面积叠加的计算，这类题目的关键点就是找到降雨历时最大的点（即汇水面积最远点的雨水流达集流点的的集流时间），然后根据这个降雨历时求到相应的暴雨强度，再计算流量。
雨水量的计算说明书
雨水量计算说明书一、雨水量的计算1.1 根据该城镇的暴雨强度公式为：497.0)724.3()y lg 625.01(078.992++=t T q 式中 q ——设计暴雨强度公式（ha s L ∙/）y T ——设计重现期(a)t ——设计降雨历时（min ）重现期：y T =1年，降雨历时：t=t 1+mt 2。
式中 t 1——地面集水时间（min ）, 取5～15min ；t 2 —— 管渠内雨水流行时间（min ）；m —— 折减系数，暗管取2，明渠取1.2。
在该城镇中采用暗管排水，取m=2, t 1=10min 。
1.2 径流系数计算根据规划的地区类别，采用区域综合径流系数。
城市市区区域综合径流系数值0.5—0.8，在此城镇计算中C1-10取0.6，C11取0.4。
单位面积径流量:497.020)724.3210(078.992++⨯=t C q W =497.02)724.3210(078.9926.0++⨯t 497.021)724.3210(078.992++⨯=t C q W =497.02)724.3210(078.9924.0++⨯t设计流量Q 为：0q A Q ⨯=灌渠内雨水流行时间为：t 2=L/v式中 L ——管长（m ）V ——雨水在管内的流速（m/s ）坡降：L S h ⨯=设计管内底标高的最小值为地面标高减去管道的最小覆土厚度加上管径，埋深为设计地面标高减去设计管底标高。
管径、流速、流量等的确定采用满流水力计算表。
二、雨水管网定线2.1排水体制的选择规划区排水设施不完善，无完整排水系统，雨污合流排放，未经处理就近排入水体。
规划区防洪标准为20年一遇，片区内规划用地竖向高程均在20年一遇的洪水位线之上。
暴雨强度公式根据附录：福建各地暴雨强度公式选用。
管材采用钢筋混凝土管。
2.2管线定线原则：充分利用地形，就近排入水体。
雨水管渠应尽量利用自然地形坡度布置，要以最短的距离靠重力流将雨水排入附近的池塘、河流、湖泊等水体中。
溢洪道水利计算书
1 溢洪道水力计算溢洪道水力计算共分以下几段：进口段、陡坡段、消能防冲段、海漫段水面线推求以及消力池段消能防冲计算等。
根据调洪演算结果，溢洪道20年一遇洪水流量Q=213.61m 3/s ，50年一遇设计洪水流量Q=249.08m 3/s ，500年一遇校核洪水流量Q=390.72m 3/s 。
溢洪道底流消能洪水设计标准按20年一遇。
1.1 计算依据（1）《溢洪道设计规范》SL253—2000。
1.2 溢洪道水面线推求1.2.1 计算方法及计算公式采用明渠恒定非均匀渐变流水面曲线的计算方法，计算公式为：Ji E E s susd --=∆式中：△s ——上、下断面间长度（m ）;i ——渠底比降;J ——上、下断面间平均水力坡度; E sd 、E su ——上、下游断面的断面比能。
1.2.2 水面线推求溢洪道水面线推求采用新疆水利厅编制的《D-7明渠恒定非均匀渐变流水面曲线计算程序》进行计算。
本程序计算时需输入起算已知断面水位及各流段的基本数据。
由明渠水流分析知，溢洪道明渠段末端即陡坡段始端将发生临界水深，把该断面作为控制断面来推求上下游水面曲线。
1.2.2.1 程序计算原理采用人工渠槽断面单位能量沿程变化的微分方程进行推求，公式如下：Jf i ds dEs-= 其差分格式为：Jf i s Es-=∆∆即：()s Jf i E E ∆⋅-+=12式中：RC vJf gv h E g v h E ⋅=+=+=222111222222αα()()()121212212121R R R C C C v v v +=+=+=其中：h 1为已知，h 2为欲求之水深 为此，将差分方程改为下列函数表达式()()()s Jf i E E h E ∆⋅-+-=212为求h 2设试算水深h 下限与h 上限，用二分法求解()下限上限h h h +=212()()()()()()h F F 2~1212~11G s J i h E E D s J i h E E h f f =∆⋅-+-==∆⋅-+-=上限上限上限若D 、G 同号，令h 上限=h 2；D=G若D 、G 异号，令h 上限=h 下限；h 上限=h 2；D=G 继续二分，直到∣h 1-h 2∣≤允许误差为止1.2.2.2 临界水深计算临界水深计算公式如下：kk B A g Q 32=α 式中：Q ——计算流量（m 3/s ）；A k ——临界水深时的过水断面面积(m 2)；B k ——临界水深时的水面宽度(m)；G ——重力加速度，g=9.8m/s 2。
屋面雨水排水系统溢流口计算
屋面雨水排水系统溢流口计算
1.1溢流口的最大溢流设计流量可按下列公式计算：
(1.1-1)
(1.1-2)
式中： Q q ——溢流口服务面积内的最大溢流水量（L/s ）；
b ——溢流口宽度（m ）；
h ——溢流口高度（m ）；
g ——重力加速度，（m/s 2），取9.81；
h max ——屋面最大设计积水高度（m ）；
h b ——溢流口底部至屋面或雨水斗（平屋面时）的高差（m ）。
1.2溢流口的宽度可按下式计算：
b =Q q N ℎ1−32 (1.2)
式中：h 1——溢流口处的堰上水头（m ），宽顶堰宜取0.03m ；
N ——溢流口宽度计算系数，可取1420~1680。
1.3溢流口处堰上水头之上的保护高度不宜小于50mm 。
1.4当溢流口采用薄壁堰时，其设计流量可按下式计算：
(1.4)
式中：K ——堰流量系数。
1.4A 建筑屋面雨水溢流设施的泄流量宜按现行国家标准《建筑给水排水设计标准》GB50015的规定进行计算确定。
23q 2385h g b Q =b h h h -max =231q 2h g Kb Q =。
屋面雨水溢流口
屋面雨水溢流口【篇一：屋面排水】平屋面的排水一般采用墙外设檐沟和屋面本身找坡两种办法来解决。
在外墙或女儿墙外作成檐沟，立面造型要受到一定约束，不能完全实现。
在女儿墙内的屋面板上做边沟，与屋面的梁、板有矛盾，故意做成凹槽结构也有困难，房间内的空间也有影响，光靠不太厚的保温(隔热)层也不可能，削减了保温（隔热）层也不利，该边沟的保温（隔热）层也难保护；故意加厚找坡层和保温（隔热）层，像地下车库加厚垫层来设边沟也不合适（见图1）。
因此，有把屋面板由结构找主坡，建筑做边坡来解决，但由于平面不规则，变化较多，结构找坡受到一些限制,也难以实现。
另外，房间内的顶上板面不平，看起来不舒服。
因此，全由建筑找坡较为简便灵活。
这里讨论研究的问题也仅限于此。
图1 削减保温（隔热）层形成边沟一.雨水口设置的一般原则1. 排放方式屋面雨水分外排式、内排式或两者结合的混排式。
为便于检修和减少渗漏,少占室内空间,设计时应尽量采用外排式,当大跨度外排有困难或建筑立面要求不能外排时,方采用内排式或混排式。
2. 汇水面积计算(2) 墙面：高层建筑的裙房、窗井及贴近高层建筑外墙的地下车库的出入口坡道，除计算自身的面积外，还应将高出的侧墙面积按1/2折算成屋面汇水面积来进行计算。
有几面高出屋面的侧墙时，通常只计算大的一面（或墙面最大投影面积）。
3. 汇水面积小于150平方米的屋面不宜只设一个雨水口。
在同一汇水区域内, 雨水立管不应小于两条，且负荷均匀（用檐沟排水，应在檐沟末端或山墙上设溢流口）。
4. 雨水口或雨水管的间距应根据其排水能力、屋面和檐沟坡度等因素考虑决定，一般不宜大于24m。
5. 雨水管径不得小于100mm。
7. 屋面变形缝应避免设计成平缝，采用高低缝时，低缝附近不应处于排水的下坡，更不应在雨水口附近。
变形缝的屋面，应加设溢水口。
8. 排水坡度规范中规定，平屋面的排水坡度宜为2％～3％，结构找坡宜为3％,材料找坡（即建筑找坡）宜为2％，天沟（檐沟）纵向坡度不应小于0.3％。
雨水排水系统的水力计算讲义教材
6.3 雨水排水系统的水力计算
6.3.1 雨水量计算
2．汇水面积 F
屋面雨水汇水面积较小，一般按m2计。对于有一定坡度的屋面， 汇水面积不按实际面积而是按水平投影面积计算。
考虑到大风作用下雨水倾斜降落的影响，高出屋面的侧墙，应 附加其最大受雨面正投影的一半作为有效汇水面积计算。窗井、贴 近高层建筑外墙的地下汽车库出入口坡道应附加其高出部分侧墙面 积的二分之一。
第6章 建筑屋面雨水排水 系统
6.3 雨水排水系统的水力计算
2020/8/20
6.3 雨水排水系统的水力计算
6.3.1 雨水量计算
屋面雨水排水系统雨水量的大小是设计计算雨水排水系统的 依据，其值与该地暴雨强度q、汇水面积F以及径流系数ψ有关， 屋面径流系数一般取ψ＝0.9。
1．设计暴雨强度 q
设计暴雨强度公式中有设计重现期P和屋面集水时间t两个参 数。设计重现期应根据建筑物的重要程度、气象特征确定，一般 性建筑物取2～5年，重要公共建筑物不小于10年。由于屋面面积 较小，屋面集水时间应较短，因为我国推导暴雨强度公式实测降 雨资料的最小时段为5min，所以屋面集水时间按5min计算。
式中 hj——管件的局部阻力损失KPa ; v——流速，m/s； ζ——管件局部阻力系数，见表6.3.4
（6-12）
2020/8/20
6.3 雨水排水系统的水力计算
6.3.2 系统计算原理与参数
管件局部ξ系数
表6-4
2020/8/20
6.3 雨水排水系统的水力计算
6.3.2 系统计算原理与参数
⑶ 阻力损失估算
QDh2gh
（6-3）
式中
Q ——通过雨水斗的泄流量， m3 /s； μ——雨水斗进水口的流量系数，取0.45； D——雨水斗进水口直径， m； h——雨水斗进水口前水深， m。
城市雨水量计算和雨水收水口设置方法
各级城市道路雨水量计算方法与雨水口设置一、前言当路面水不能迅速排泄时，路面会形成水膜而影响行车安全，因此须在道路汇水点、人行横道上游、沿街单位出入口上游、靠地面径流的街坊或庭院的出水口等处设置雨水口（道路低洼和易积水地段应根据需要适当增加雨水口），以及时排除路面雨水，确保在设计重现期内排水畅通、不积水；确保在超过设计重现期时，退水快、积水时间短二、迳流理论2.1迳流产生过程[2]一般而言，地面点在受雨过程中，首先被植物截留。
在地面开始受雨时因地面干燥，渗水率较大，而降雨的起始雨率还小于入渗率，这时降雨被地面全部吸收。
随着历时的增长，雨率大于入渗率后地面开始产生余水，当余水量积满洼地后，开始地面迳流，这时部分余水产生积水深度，部分余水产生迳流，在雨率增至最大时相应产生最大余水率，之后雨率逐渐递减，余水率亦渐减小，当雨率降至入渗率时，余水现象停止，但这时有地面积水存在，故仍然产生迳流，入渗率仍按地面入渗能力渗漏，直至地面积水消失，迳流才告终止，而后洼地积水逐渐渗完。
渗完积水后，地面实际渗水率将按雨率渗漏，直至雨终。
见下图一。
对于道路路面而言，无植物截留，且迳流系数较一般地面大得多，因此余水历时、迳流历时、降雨总历时三者的起始点基本相同，累积入渗量极小，其曲线h可看成与x轴平行、接近x轴的一条曲线；再者由于路面相对平坦，死水曲线与累积入渗量曲线h可近似看作重叠。
2.2流域汇流过程图二中各条曲线t1，t2，……，tn为等流时线，每条等流时线上各点的雨水流至集水口a的时间是相等的，集流时间（t）是流域边缘线上的雨水流达a点的时间。
在地面迳流开始后不久，a点所汇集的流量仅来自靠近a点的小块面积上的雨水，这时较远处的雨水仅流至中途，随着产生迳流和降雨时间的增长，在a 点汇集的流量中的汇流面积不断增加，当流域边缘上的雨水也流达a点时，这时全面积汇流，a点的流量达最大。
因此，相应于流域集流时间的全面积迳流产生最大迳流量，又称极限强度法。
有压流雨水系统计算(正稿)
虹吸式屋面雨水排水系统设计与计算规程设计部部长：课题负责人：校审：课题参加人：机械工业第九设计研究院2004年12月目录1总则2系统设计一般规定管道布置和敷设水力计算3系统组件雨水斗管材和管件固定件4系统安装一般规定雨水斗安装管道安装固定件安装5验收一般规定系统组件验收系统密封性能验收工程竣工验收6局部阻力系数附录A HDPE管道规格表附录B HDPE管弯头局部阻力系数附录C HDPE异径管局部阻力系数取值7 计算实例7.1 计算简图7.2 水力计算表1总则为使虹吸式屋面雨水排水系统做到技术先进、经济合理、安全可靠，确保工程质量，制订本规程。
本规程适用于新建、改建和扩建的工业与民用建筑虹吸式层面雨水排水系统的设计、施工及验收。
虹吸式屋面雨水排水系统一般由虹吸式雨水斗、管材（悬吊管、立管、排出管）、管件、固定件组成。
系统的各组件应符合各自的产品标准且能满足系统的工作压力并按不同的材质采取相应的防火、隔音、绝热措施。
虹吸式屋面雨水排水系统应具有与其系统组件相应的水力计算模型。
用于虹吸式屋面雨水排水系统的虹吸式雨水斗、管材、管件的设计参数应经过水力测试验证。
用于虹吸式屋面雨水排水系统的设计使用寿命应与建筑物的设计使用年限相同。
虹吸式屋面雨水排水系统必须按设计文件和施工图纸施工，变更设计必须经设计单位同意。
虹吸式屋面雨水排水系统的设计、施工、验收除执行本规程外，尚应符合国家现行有关规范、标准的规定。
2系统设计一般规定设计降雨历时、设计降雨强度、汇水面积、设计雨水流量的计算应符合现行国家标准GB50015《建筑给水排水设计规范》的有关规定。
虹吸式屋面雨水排水系统的排水设计重现期应根据建筑物的重要程度、汇水区域性质、气象特征等因素确定，一般性建筑物屋面的设计重现期不宜小于5～10年，重要公共建筑物屋面的设计重现期应根据其重要性和溢流造成的危害程度确定，不宜小于10～50年。
虹吸式屋面雨水排水系统的雨水斗应采用经水力测试的虹吸式雨水斗。
溢流计算公式
溢流计算公式摘要：1.溢流计算公式的定义和意义2.溢流计算公式的类型和应用3.如何使用溢流计算公式4.溢流计算公式的示例和案例5.溢流计算公式的局限性和未来发展正文：溢流计算公式是一种在工程领域中非常重要的公式，主要用于计算液体在容器或管道中溢出的情况。
这种计算公式能够帮助工程师准确的预测和防止液体溢出的情况，从而保证工程的安全和稳定性。
溢流计算公式主要分为两种类型：一种是基于物理原理的计算公式，另一种是基于实际经验的计算公式。
基于物理原理的计算公式是通过对液体的物理性质和容器或管道的几何参数进行分析，从而推导出来的。
而基于实际经验的计算公式则是通过大量的实验和数据分析得出的。
这两种计算公式都有各自的优点和局限性，需要根据实际情况进行选择和使用。
在使用溢流计算公式时，需要先确定液体的物理性质，如密度、粘度等，以及容器或管道的几何参数，如长度、直径、高度等。
然后，将这些参数代入公式中，进行计算即可。
需要注意的是，溢流计算公式的计算结果只是一种预测，并不能完全保证液体不会溢出。
因此，在实际工程中，还需要结合其他方法和技术，如安全阀、溢流管道等，来确保工程的安全和稳定性。
以下是一个溢流计算公式的示例：基于物理原理的计算公式。
假设有一个圆柱形容器，其底面积为A，高度为h，液体密度为ρ，粘度为μ，则当液体流速超过一定值时，液体就会从容器顶部溢出。
此时的流速可以通过下面的公式计算：v = √(2gh/ρ)这个公式表明，当液体的流速超过√(2gh/ρ) 时，液体就会从容器顶部溢出。
总的来说，溢流计算公式是一种非常重要的工程计算工具，能够帮助工程师准确的预测和防止液体溢出的情况，从而保证工程的安全和稳定性。
然而，溢流计算公式也有其局限性，需要结合其他方法和技术，才能更好地解决液体溢出的问题。
