悬臂模板[多卡模板]施工手册范本
悬臂模板及筒模砼施工作业指导书

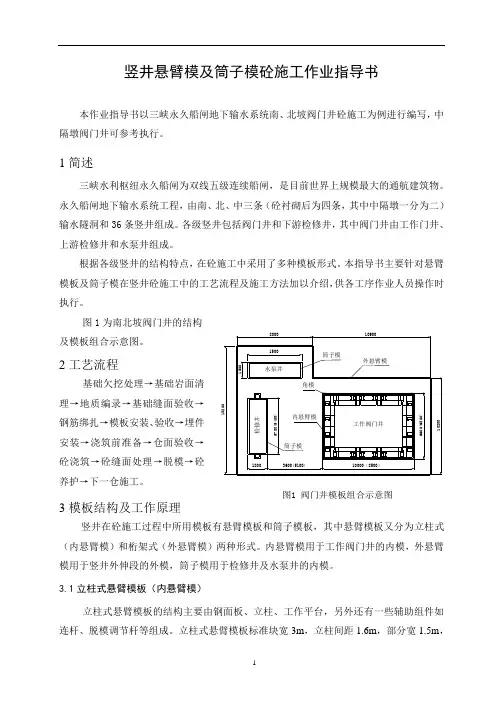

竖井悬臂模及筒子模砼施工作业指导书本作业指导书以三峡永久船闸地下输水系统南、北坡阀门井砼施工为例进行编写，中隔墩阀门井可参考执行。
1简述三峡水利枢纽永久船闸为双线五级连续船闸，是目前世界上规模最大的通航建筑物。
永久船闸地下输水系统工程，由南、北、中三条（砼衬砌后为四条，其中中隔墩一分为二）输水隧洞和36条竖井组成。
各级竖井包括阀门井和下游检修井，其中阀门井由工作门井、上游检修井和水泵井组成。
根据各级竖井的结构特点，在砼施工中采用了多种模板形式。
本指导书主要针对悬臂23模用于竖井外伸段的外模，筒子模用于检修井及水泵井的内模。
3.1立柱式悬臂模板（内悬臂模）立柱式悬臂模板的结构主要由钢面板、立柱、工作平台，另外还有一些辅助组件如连杆、脱模调节杆等组成。
立柱式悬臂模板标准块宽3m，立柱间距1.6m，部分宽1.5m，立柱间距1m。
浇筑层高度为3.3m。
（1）面板由标准小钢模与围柃组合而成。
小钢板主要选用P6018和P3018，模板间用U 型卡连接；围柃有横向围柃和竖向围柃两种，通过螺栓与面板及立柱连为一体，模板高度3.6m，搭接30cm。
（2）立柱由两条槽形钢板与圆钢焊接而成。
槽形钢板厚度为10mm，立柱断面宽280mm、高450 mm，圆钢直径为φ30。
立柱与面板及平台用螺栓连为一体，立柱通过预埋锚筋固定在成形砼面上。
（3）工作平台分为上部、中部和底下部平台，由型钢、钢板网和护栏组成，平台梁通过螺栓固定在立柱上。
（4）锚锥部分主要由预埋锚筋、锥套、压紧螺栓等组成，锚筋为φ25高强螺纹钢筋，压紧螺栓为M36。
立柱式悬臂模板结构见图2。
3.2桁架式悬臂模板（外悬臂模）桁架式悬臂模板主要由面板、背肋、撑杆、支架、工作平台和锚固装置等组成。
桁架式悬36图2 立柱式悬臂模板侧视图3925施工缝5挂锥锚筋15模板调节螺栓下部平台上部平台立柱压紧螺栓450施工缝175预埋锚筋5315550上部平台脱模调节螺杆栏杆悬臂模板全部吊升到位后，先将同一个大面上的模板相互连接好，根据测量放出的控制点，拉好控制边线，用调节螺杆将模板调校就位，使模板下部紧贴老砼面，并把压紧螺栓上紧。
多卡模板施工作业指导书
多卡模板施工作业指导书1、总则1.1为了规范多卡模板的施工工艺和施工过程，并在施工过程中有计划、有步骤地施工，特制定本细则。
1.2本细则依据下列文件和图纸编制《电站土建及机电安装工程施工招标文件（合同编号ZS-建筑-021）》；《电站土建及机电安装工程施工组织设计》；1.3本细则适用于电站土建及机电安装工程施工的模板工程。
1.4所有施工单位和人员必须严格按本细则实施，并服从设计、监理及项目部有关人Ⅰ、受力面板：平面钢面板。
Ⅱ、支撑系统：由主次背楞、可调斜撑、受力三角架、锚固系统和调整装置组成。
主次背楞：模板受力主要支撑结构，两根双［14主背楞用∮48钢管连接。
可调斜撑：调整模板的位置和传力给三角架。
受力三角架：受力三角架将外力通过预埋螺杆传给已浇混凝土。
锚固系统：B7螺栓、预埋锚筋、定位锥共同将模板锚固在已浇混凝土中。
调整装置：可调整模板的垂直、水平位置，并可使模板旋转。
Ⅲ、安全操作平台：上部、中部、下部各有一操作平台，使操作人员有一个安全、舒适的作业环境，三个平台用安全网进行全封闭，以确保操作人员安全。
2.2 受力分析模板直接承受混凝土侧压力（模板面板侧压力：40KN/m2），靠背楞通过斜撑传给下部受力三角架，最终传到混凝土面上。
锚固系统抗拉：220KN；多卡悬臂模板锚固点混凝土强度：10MPa。
3 多卡模板安装3.1、模板初次悬挂，利用组合钢模浇筑至少3米高仓位,并根据仓位配板图预埋定位锥和锚筋，拆模后安装B7螺栓，准备好第一层悬挂锚固点。
从仓位末端或仓位转角处开始，根据模板配板图将组装好的模板利用门机或40t吊机安装到混凝土面上（安装好结构具体见《第二层（3m以上）砼浇筑模板图》。
模板悬挂好后，沿整个仓位拉一条直线，用轴杆（可调斜撑）调节模板的倾斜度，利用调节装置的高度调节件进行竖向调节，用锤子敲打楔块，使模板贴紧混凝土面，将模板校正对直。
大模板之间用U型卡连接。
面板比仓位设计线前倾10MM（可调整）。
悬臂模板说明书
1 悬臂模板简介
单面墙体爬升模板主要用于大坝、桥墩、混凝土挡土墙、隧道及地下厂房的混凝土衬砌等结构的模板施工。
由于混凝土的侧压力完全由穿墙螺栓承担，因而模板不必有另外的加固措施，施工简单、迅速，且十分经济，混凝土表面光洁。
2 模板的组成
CB240模板主要分为主背楞式和桁架式两种（如图1）。
主背楞式由七部分组成：主背楞、模板、斜撑、后移装置、承重三角架、埋件系统、吊平台、挑架。
桁架式由七部分组成：桁架主背楞、模板、斜撑、后移装置、承重三角架、埋件系统、吊平台，加高节。
主背楞式桁架式
图1 总装图
2.1 主背楞
模板由:背楞、木工字梁、吊钩、连接爪、面板、螺钉组装而成。
(模板的拼装技术要求见模板
2.3 后移装置
2.4 承重三角架
2.6 埋件系统
埋件系统由:埋件板、高强螺杆、受力螺栓、爬锥组成。
悬臂模板(多卡模板)施工手册范本
悬臂模板<多卡模板> 施工手册悬臂钢模板主要用于水利大坝、桥墩、锚碇、混凝地下土墙、隧道及地下厂房的混凝土衬砌等结构的模板施工.由于混凝土的侧压力完全由预埋件及支架承担,因此不需要穿墙螺杆,模板不必有另外的加固措施,施工简单,迅速,而且十分经济,混凝土表面光洁,是一种理想的单面墙体模板体系.见右图.悬臂钢模总装图简要说明：本项目悬臂模板主挑架跳板防护自备预埋件钢模板上架体主平台自备主梁三脚架吊平台架体吊平台自备要布置在导流明渠左导墙,共配置悬臂模板18套,其中导流明渠进口段6套<其中考虑周转中可能造成的损坏,备用1套>,导流明渠结合段7套及消力池段5套,每套约200m2<包括侧模>,共计2810m2.使用悬臂模板浇筑共313仓,平均每套模板倒换次数为16次.在结构墙体混凝土强度超过10Mpa<特殊要求的另行规定>后,方可进行悬臂模板安装,墙体混凝土强度必须大于15MPa后方可拆除模板.一、悬臂模板进场检验标准1、主体骨架部分1.1骨架结构部分整体光滑、美观,无弯曲、弯扭变形,焊缝布置合理,焊缝厚度达标,无脱焊及其它焊接缺陷.1.2组装后,各螺栓孔基本无错位现象.1.3组装后,框架的对角线误差不大于±5mm,每片框架的垂直度不大于5mm.2、模板2.1单块模板无缺焊、脱焊现象.拱板无扭曲,筋板无弯曲,面板无锈蚀、凹凸等缺陷.2.2模板整体要求模板拼装检查后喷涂防锈漆,喷涂前表面处理打磨干净,模板表面光洁、无凹凸、无焊渣、毛刺、飞边.模板存储、运输、吊装设有防变措施.3、支撑系统3.1每根丝杠的弯曲度不大于2mm.3.2丝杠转动灵活,螺纹有效长度合理.3.3模板的整体支撑系统布置合理,无支撑弱区.4、衬砌模板的技术及检验标准<1>刚度、强度要求：搭接<包括边墙基础>部分变形不超过3mm,其它部分变形不超过2mm.模板拼装检查后喷涂防锈漆,喷涂前表面处理打磨干净,模板表面光洁、无凹凸、无焊渣、无毛刺、无飞边.模板存储、运输、吊装设有防变形措施.整体尺寸误差见表2：单块模板尺寸：1.7M×3M、1.6M×3M,1.7M×3M、1.8M×3M或非标准尺寸组拼模板尺寸：3M×3.3M,3M×3.5M或非标准尺寸17可倾斜角度：±。
重型悬臂钢模板操作说明及规格参数
（C-03）实拍图1 悬臂模主要参数（1）单块模板尺寸：宽3m(2.7m、2.4m、2.1m)×高1.5m（1.8m、2.1m、2m、1m）（2）组合模板尺寸：宽3m(2.7m、2.4m、1.2m)×高3.3m（3.6m、3.1m、3m）（3）最大倾斜角度：±17º（4）最大承受压力：45KN/㎡（5）D25 蛇形锚筋拉力：≥400KN；（6）操作台承载力：上操作台150 ㎏（7）中间操作台200 ㎏（8）下操作台100 ㎏（9）模板前后调整距离：5 ㎝（10）模板上下调整距离：10 ㎝2 悬臂模由组合钢模板、悬臂支撑系统及定位装置组成：组合模板由1.5m×3m、1.8m×3m 模板各一块按装配图用M18X40 螺钉连接组拼而成。
规格为3m 宽×3.3m 高，成形面积9.9㎡。
悬臂支撑系统由悬臂支撑架及工作平台支架组成。
成片模板采用L型螺栓与支撑架上的竖背撑连接。
整个支撑体系由锚固在混凝土中的定位锥及锚杆来支撑。
定位装置由锚筋、定位锥、定位锥橡胶套组成，承受浇注混凝土对模板的侧向荷载。
当浇注面为斜面时，模板需要倾斜，只需在组合模板上方增加一块填充模板即可达到相应的浇注高度。
3 该型号模板的适用：混凝土浇筑采用平铺法和宽台阶法施工，坯层铺料厚度为50㎝，覆盖时间控制在2.5h以内，浇筑速度控制在40㎝/h 以下。
根据模板设计制作高度及混凝土施工分层的要求，浇筑时模板一次安装完成，分两个阶段浇筑，每个阶段为1.5m～1.8m，分层浇注时根据施工规范每层为30mm～40mm。
每次支模的浇注高度为300cm～330cm。
4 悬臂模支撑架及中部操作平台：悬臂支撑架具有支撑模板、调整模板以及承受混凝土侧压力等功能。
通过连接座用轴销将下支架与竖背撑联接，支撑架横梁上的悬挂板与预埋定位锥及锚杆牢固地连接。
操作台支架和操作台支撑用螺钉与下支架联接，操作平台用螺钉固定在操作台支架及操作台支撑上。
悬臂实用模板(多卡实用模板)施工手册簿
悬臂模板（多卡模板）施工手册精彩文档精彩文档悬臂钢模板主要用于水利大坝、桥墩、锚碇、混凝地下土墙、隧道及地下厂房的混凝土衬砌等结构的模板施工。
由于混凝土的侧压力完全由预埋件及支架承担，因此不需要穿墙螺杆，模板不必有另外的加固措施，施工简单，迅速，而且十分经济，混凝土表面光洁，是一种理想的单面墙体模板体系。
见右图。
悬臂钢模总装图 简要说明：本项目悬臂模板主要布置在导流明渠左导墙，共配置悬臂模板18套，其中导流明渠进口段6套（其中考虑周转中可能造成的损坏，备用1套），导流明渠结合段7套及消力池段5套，每套约200m 2（包括侧模），共计2810m 2。
使用悬臂模板浇筑共313仓，挑架 跳板防护自备 预埋件 钢模板 上架体 主平台自备 主梁三脚架 吊平台架体 吊平台自备平均每套模板倒换次数为16次。
在结构墙体混凝土强度超过10Mpa（特殊要求的另行规定）后，方可进行悬臂模板安装，墙体混凝土强度必须大于15MPa后方可拆除模板。
一、悬臂模板进场检验标准1、主体骨架部分1.1骨架结构部分整体光滑、美观，无弯曲、弯扭变形，焊缝布置合理，焊缝厚度达标，无脱焊及其它焊接缺陷。
1.2组装后，各螺栓孔基本无错位现象。
1.3组装后，框架的对角线误差不大于±5mm，每片框架的垂直度不大于5mm。
2、模板2.1单块模板无缺焊、脱焊现象。
拱板无扭曲，筋板无弯曲，面板无锈蚀、凹凸等缺陷。
2.2模板整体要求模板拼装检查后喷涂防锈漆，喷涂前表面处理打磨干净，模板表面光洁、无凹凸、无焊渣、毛刺、飞边。
模板存储、运输、吊装设有防变措施。
3、支撑系统3.1每根丝杠的弯曲度不大于2mm。
3.2丝杠转动灵活，螺纹有效长度合理。
3.3模板的整体支撑系统布置合理，无支撑弱区。
4、衬砌模板的技术及检验标准（1）刚度、强度要求：搭接（包括边墙基础）部分变形不超过3mm，其它部分变形不超过2mm。
（2）表1：单模板制造工差精彩文档序号项目标准1 实际轮廓与设计轮廓面任意点法线误差≤3mm2 腹板与面板垂直度 1.5mm/300mm3 对角线误差≤3mm4 长度误差±2mm5 宽度误差±2mm6 轮廓面（弧面）平面度≤3mm/2m（3）、模板整体要求模板拼装检查后喷涂防锈漆，喷涂前表面处理打磨干净，模板表面光洁、无凹凸、无焊渣、无毛刺、无飞边。
悬臂模板施工专项施工方案
目录一工程概况......................................................................................................................1.1 项目概况 ......................................................................................................................1.2模板工程施工特点........................................................................................................1.3大坝模板工程施工要求 ...............................................................................................1.4技术保证条件 ............................................................................................................... 二编制依据...................................................................................................................... 三施工计划......................................................................................................................3.1施工进度计划 ...............................................................................................................3.2材料与设备计划 ........................................................................................................... 四施工工艺技术 ..............................................................................................................4.1技术参数 .......................................................................................................................4.1.1大坝上下游及横缝悬臂模板 ............................................................................4.1.2 牛腿预制模板 ...................................................................................................4.1.3电梯井及楼梯井部位自爬升定型模板 ............................................................4.2模板工程工艺流程 .......................................................................................................4.2.1悬臂模板施工工艺流程 ....................................................................................4.2.2牛腿内拉式钢桁架预制混凝土模板施工工艺流程 ........................................4.2.3电梯井、楼梯井液压自爬升定型模板 ............................................................4.3施工方法 .......................................................................................................................4.3.1大坝上下游及横缝悬臂模板施工方法 ............................................................4.3.2牛腿预制混凝土模板施工方法 ........................................................................4.3.3电梯井及楼梯间液压自爬升模板施工方法 ....................................................4.4操作要求 .......................................................................................................................4.4.1大坝上下游及横缝悬臂钢模板 ........................................................................4.4.2牛腿内拉式钢桁架预制模板 ............................................................................4.4.3电梯井及楼梯井自爬升模板 ............................................................................4.5检查要求 ....................................................................................................................... 五施工安全保证措施 .......................................................................................................5.1 组织保障及安全目标 ..................................................................................................5.2.1技术保障措施 ....................................................................................................5.2.2各工序施工技术保证措施 ................................................................................5.3监测监控措施 ...............................................................................................................5.4 安全保证措施 ..............................................................................................................5.4.1施工人员安全保证措施 ....................................................................................5.4.2施工阶段安全措施 ............................................................................................5.4.3安装阶段安全措施 ............................................................................................5.4.4拆除阶段安全措施 ............................................................................................5.4.5防火措施 ............................................................................................................5.4.6防风措施 ............................................................................................................5.5其他保证措施 ............................................................................................................... 六施工管理及作业人员配置和分工.................................................................................6.1施工管理人员 ...............................................................................................................6.2专职安全生产管理人员 ...............................................................................................6.2特种作业人员 ...............................................................................................................6.3其他作业人员 ............................................................................................................... 七验收要求......................................................................................................................7.1验收标准 .......................................................................................................................7.2验收程序 .......................................................................................................................7.3验收内容 .......................................................................................................................7.4验收人员 .......................................................................................................................八、应急处置措施.............................................................................................................8.1应急处置措施的目的 ...................................................................................................8.2应急处置措施的原则 ...................................................................................................8.3应急领导小组及其职责 ...............................................................................................8.4应急处置程序 ...............................................................................................................8.5应急通讯联络 ............................................................................................................... 九计算书及附图 ..............................................................................................................9.2附图 ...............................................................................................................................一工程概况1.1 项目概况本工程大坝混凝土工程主要包括×××号坝段坝体混凝土、廊道混凝土、牛腿混凝土、坝顶结构混凝土等，大坝结构特性：混凝土拱坝为抛物线型双曲拱坝，坝顶高程×××m，最大坝高****m，坝顶全长****m。
悬臂浇筑施工作业指导书.
悬臂浇筑施工作业指导书1. 工艺概述1.1适用范围该作业指导书适用于新建武汉至十堰铁路孝感至十堰段HSSG-3B标段DK387+780～DK398+773和DK404+557～DK413+670里程内的各类悬臂浇筑施工作业。
1.2工艺概述本标段内连续梁分布有浪河特大桥75+125+75m连续梁、殷家河特大桥40+72+40m 连续梁以及丁家营跨襄渝铁路特大桥32+48+32m连续梁和40+72+72+40m连续梁。
按照设计要求采用悬臂浇筑施工。
悬臂浇筑施工是目前大跨径的连续箱梁（刚构）最常见的上部结构施工方法。
悬浇施工方法特别适合于宽深河流和山谷，施工期水位变化频繁不宜水上作业的河流以及通航频繁且施工需留有较大净空等河流上桥梁施工及跨既有线路的桥梁施工。
对场地及施工条件要求低，适用范围广，适用性强；对外界影响小，施工操作程序化，工作面集中，便于质量控制。
2. 作业准备悬臂浇筑施工前根据作业指导书编制，在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，熟悉规范和技术标准。
制定施工安全保证措施，编制应急预案。
对施工人员进行技术交底，明确施工要点和关键部位卡控重点，对参加人员进行岗前技术培训，考核合格后持证上岗。
施工场地进行平整，准备好材料、劳力及机具，并检查其性能达到要求。
悬臂浇筑施工主要作业内容有：墩顶箱梁0#块段现浇施工；在0#块段桥面上拼装挂篮，挂篮预压；悬臂浇注箱梁块段，挂篮走行到下一节段，重复前一节段施工步骤；边跨现浇段施工；合拢段混凝土浇筑；体系转换后成桥。
3. 技术要求1、开工前技术人员应认真学习实施性施工组织设计，阅读、审核施工图纸，熟悉规范和技术标准。
2、测量人员测量放样须及时、精准无误，采用双检制互相核查。
3、技术人员根据图纸设计提前上报材料计划。
4、现场技术人员熟悉现场施工情况，作好现场记录，对发生的问题及时汇报。
5、根据设计要求，技术规范进行施工，做到安全施工，文明施工，保证工程质量。
悬臂浇筑法施工安全操作规程范本
悬臂浇筑法施工安全操作规程范本悬臂浇筑法是一种高空施工作业技术，在建筑、桥梁和其他工程中广泛应用。
然而，由于其施工操作存在一定的风险，因此需要严格遵守安全操作规程，保障施工人员的安全。
以下是一份悬臂浇筑法施工安全操作规程范本，旨在提供一个参考，实际应根据具体情况和实际需求进行调整和完善。
一、总则1. 所有从事悬臂浇筑法施工作业的人员必须严格遵守本规程，确保施工安全。
2. 施工单位应加强对施工人员的安全教育和培训，确保其掌握悬臂浇筑法施工的必要知识和技术。
3. 施工单位应配备经过培训合格的专职监理人员，负责对悬臂浇筑法施工过程进行监督和管理。
4. 所有施工人员必须配戴安全帽，并按规定进行岗位培训和技术考核，经核准后方可上岗作业。
二、施工准备1. 在悬臂浇筑法施工之前，必须进行施工现场勘察和安全评估，确保施工地段和场地的安全性。
2. 要对悬臂浇筑法所需要使用的吊装设备和工具进行检查和试验，确保其完好并符合安全要求。
3. 对悬臂浇筑法所涉及的高度和距离进行测量和标定，并确定相应的安全防护措施。
三、悬臂浇筑法施工操作1. 在悬臂浇筑法施工过程中，必须严格按照施工方案和作业指导书的要求进行操作。
2. 工人必须正确使用和保养各种施工工具和设备，并确保其处于良好的工作状态，检查井口及其设备在施工前要除锈、除尘和装好安全警示标志。
3. 在悬臂浇筑法施工过程中，必须保持通风良好，避免施工人员长时间暴露在高温、高湿度和有害气体环境中。
4. 所有施工人员必须佩戴必需的个人防护装备，如安全帽、安全带、防护眼镜、防护手套和防护鞋等。
5. 在悬臂浇筑法施工过程中，必须严格遵守施工现场交通安全规定，确保施工区域通行畅通，并设置相应的安全标志和警示线。
四、事故防范与应急处理1. 在悬臂浇筑法施工过程中，发现任何影响施工安全的迹象或隐患，必须立即报告施工单位，并采取相应的措施加以排查和处理。
2. 出现紧急情况时，施工人员必须立即停止作业，并按照应急预案进行应急处理。
悬臂模板(多卡模板)施工手册
悬臂模板(多卡模板)施工手册介绍悬臂模板是一种用于建筑悬挂墙体、电梯井、通风口、脚手架等的辅助工具。
多卡模板悬挂比传统单卡模板更稳固，可以减少施工工人的危险度，提高工作效率和质量，深受企业和工人的喜爱。
材料悬臂模板(多卡模板)的材质一般为高强度钢板和电焊管。
为了确保悬臂模板使用的质量，这些材料都应该经过多道工序，例如打磨、涂漆、喷砂、清洗等，确保其表面平整、无毛刺、无锈斑和漆面附着力好。
设备悬臂模板(多卡模板)的设备非常重要，它可以保证悬挂的稳定性和安全。
拥有质量可靠的设备是成功完成施工的基础。
设备包括：悬臂架、挂夹、钩链、钢绳、螺母、螺栓、膨胀管、角铁、横梁、传动器和辅助器等。
安装悬臂模板(多卡模板)的安装需要经验丰富的工人，首先，需要选择跨度达到所需的悬挂墙体，根据现场尺寸测量，计算输出所需的每张模板板数和悬臂贺有使用的牵引绳长度。
然后，钢绳缠绕在挂夹上，悬臂架架在悬挂管道上，全系挂上角铁、膨胀管、横梁和底座，将模板板一张张垂直悬挂，进行调整和交错，直到形成整体的支撑结构。
在调整阶段，需要保证每个角度恰好，并能达到施工需求。
最后使用传动器进行调整，使整个支撑结构水平、平整、牢固。
使用安装完成之后，开始使用悬臂模板(多卡模板)进行工作。
在使用过程中，需要注意以下事项：1.在施工中，需要保证模板板的安全和平衡，不得造成危险。
2.确保模板板的波纹和嵌向吻合，并已固定避免结构进一步变形。
3.使用施工之前应当清洗工具，确保清洁杂物不会影响工作。
4.工作时应当在安全和牢固的点上进行，不得超越安全承重范围。
维护悬臂模板(多卡模板)需要在使用中进行维护，以确保其稳定性和安全性。
每次使用或本次施工后，需要检查连接螺栓和螺母，使其处于正确的状态。
并定期更换膨胀管、角铁、钢绳等易损件，如果发现零散或破损或塑化度过高则停止使用，重新购买更换。
此外，要经常对悬臂模板进行保养，并定期对工具进行检查。
未经检查和维护的工具可能导致意外事故。
悬臂模板简介--方案演示_权威资料_附图丰富_19页
模板
模 板 拼 装 质 量 控 制
木梁胶合板模板
返回至首页
模板拼装成型后，板面对角线误差小于3.0mm，模板拼装 完后板面平整度误差小于2.0mm(2米靠尺)，模板面板拼缝 错台小于0.5mm，拼缝宽度小于1mm。
模板
模 板 与 老 砼 反 包 处 理
木梁胶合板模板
返回至首页
为保证墩身砼浇筑节段上下接缝无错台和漏浆现象，模板 需与已浇筑砼上沿反包100mm，并且要求贴合紧密。
悬臂模板爬升循环：后移模板 →吊升悬臂模板及支架→合模 板浇筑砼
返回至首页
模板
右 桥 五 号 墩 第 一 次 砼 浇 筑
悬臂模板
返回至首页
右桥5号墩第一次砼 浇筑高度6米，模板 为4.8+1.3=6.1米。
模板
右 桥 五 号 墩 第 二 次 砼 浇 筑
悬臂模板
返回至首页
右桥5号墩第一次砼浇筑 完后，安装悬臂支架及 模板，浇筑第二次砼， 第二次砼浇筑高度4.5米， 模板高4.8米。
模板
重 庆 石 坡 长 江 大 桥
工程应用照片
返回至首页
重庆石板坡长江大桥为跨长江大桥，主要墩身高度为50米， 均采用悬臂模板施工。
模板
其 它 模 板
工程应用照片
返回至首页
模板
结 束 语
返回至首页
悬臂模板相比翻模施工，它具有砼成型质量好， 操作方便、安全程度高、施工速度快，必然会成为 一种模板技术发展的趋势。
模板
木 梁 胶 合 板 模 板 简 介
木梁胶合板模板
返回至首页
北京卓良模板有限公司与国外相关技术工程师合作，现已熟练撑 握了工字木梁的全套生产技术，并申报了工字木梁的生产技术专 利，建成了亚洲最大木梁生产线，配合钢结构加工车间，生产的 工字木梁模板体系产品一进市场，就受到用户的认同。目前，我 公司的木梁胶合板模板体系已出口到东南亚及中东地区。
悬臂模板(多卡模板)施工手册
悬臂模板（多卡模板）施工手册悬臂钢模板主要用于水利大坝、桥墩、锚碇、混凝地下土墙、隧道及地下厂房的混凝土衬砌等结构的模板施工。
由于混凝土的侧压力完全由预埋件及支架承担，因此不需要穿墙螺杆，模板不必有另外的加固措施，施工简单，迅速，而且十分经济，混凝土表面光洁，是一种理想的单面墙体模板体系。
见右图。
悬臂钢模总装图 简要说明：本项目悬臂模板主要布置在导流明渠左导墙，共配置悬臂模板18套，其中导流明渠进口段6套（其中考虑周转中可能造成的损坏，备用1套），导流明渠结合段7套及消力池段5套，每套约200m 2（包括侧模），共计2810m 2。
使用悬臂模板浇筑共313仓，挑架 跳板防护自备 预埋件 钢模板 上架体 主平台自备 主梁三脚架 吊平台架体 吊平台自备平均每套模板倒换次数为16次。
在结构墙体混凝土强度超过10Mpa（特殊要求的另行规定）后，方可进行悬臂模板安装，墙体混凝土强度必须大于15MPa后方可拆除模板。
一、悬臂模板进场检验标准1、主体骨架部分1.1骨架结构部分整体光滑、美观，无弯曲、弯扭变形，焊缝布置合理，焊缝厚度达标，无脱焊及其它焊接缺陷。
1.2组装后，各螺栓孔基本无错位现象。
1.3组装后，框架的对角线误差不大于±5mm，每片框架的垂直度不大于5mm。
2、模板2.1单块模板无缺焊、脱焊现象。
拱板无扭曲，筋板无弯曲，面板无锈蚀、凹凸等缺陷。
2.2模板整体要求模板拼装检查后喷涂防锈漆，喷涂前表面处理打磨干净，模板表面光洁、无凹凸、无焊渣、毛刺、飞边。
模板存储、运输、吊装设有防变措施。
3、支撑系统3.1每根丝杠的弯曲度不大于2mm。
3.2丝杠转动灵活，螺纹有效长度合理。
3.3模板的整体支撑系统布置合理，无支撑弱区。
4、衬砌模板的技术及检验标准（1）刚度、强度要求：搭接（包括边墙基础）部分变形不超过3mm，其它部分变形不超过2mm。
（2）表1：单模板制造工差模板拼装检查后喷涂防锈漆，喷涂前表面处理打磨干净，模板表面光洁、无凹凸、无焊渣、无毛刺、无飞边。
悬臂模板安全操作规程
悬臂模板安全操作规程一、悬臂模板的安装与拆除1、工作流程拆掉预埋锚锥及底角压紧螺栓→旋转底角可调螺栓使模板与砼面脱离，然后恢复原位→起吊模板，安装挂锥模板挂上就位→调整模板，使上口向内倾10mm→安装预埋锚锥，拆除上一浇筑层挂锥→砼浇筑。
2、在使用悬臂模板前应先浇筑厚大于1.8m的砼，将预埋锚锥埋设到位，然后安装模板。
单块模板（3.0m宽）预埋2个锚锥，锚锥埋深22cm，间距1.7m，距模板边0.65m。
3、模板进场前应清点数量，清除表面锈蚀，涂刷脱模剂。
4、拆除模板时，应首先拆除连接附件，不得用撬杆或大锤砸模板。
5、模板脱模后应趁板面潮湿用扁铲、铲刀清除沾附的砂浆，再用棉纱檫净。
模板使用5次时，各种螺杆、螺母上润油一次，保持模板及工作平台完好。
6、悬臂模板拼装拼装场地设在起重机起吊范围之内，场地要求平整。
拼装程序：（1）按图纸用U形卡拼装面板；（2）用钩头螺栓将面板紧固于横围令上；（3）将竖围令就位，用螺栓将横、竖围令连接起来；（4）上紧连杆，操作平台就位固定。
二、质量要求1、模板及其支撑结构的质量，应符合规范规定和设计要求。
2、模板及其支撑应有足够的强度、刚度和稳定性；模板的内侧面要平整，接缝严密，不漏浆。
3、模板安装后应仔细检查各部构件是否牢固，在浇筑砼过程中要经常检查，如发生变形，松动等现象，要及时修整加固。
4、模板安装的允许偏差，应根据结构的安全、运行条件、经济和美观等要求确定，一般不得超过表1、数值。
5、悬臂模板预埋锚锥上入挂锥长度5.5cm，压紧螺栓上入挂锥6cm。
三、安全措施1、加强职工安全意识教育，严格执行安全操作规程、规范；加强监督检查，严禁违章作业。
2 、进入施工现场戴好安全帽，操作前应先检查使用的工具是否齐全、牢靠，扳手等工具必须用绳链系挂在身上，以免掉落伤人；高空作业时必须系好安全带，防止空中滑落。
3、组合钢模板装拆时，上下应有人接应，钢模板及配件应随装拆随运送，严禁从高处掷下。
