可测性设计技术
芯片设计中的可测试性设计技术有哪些

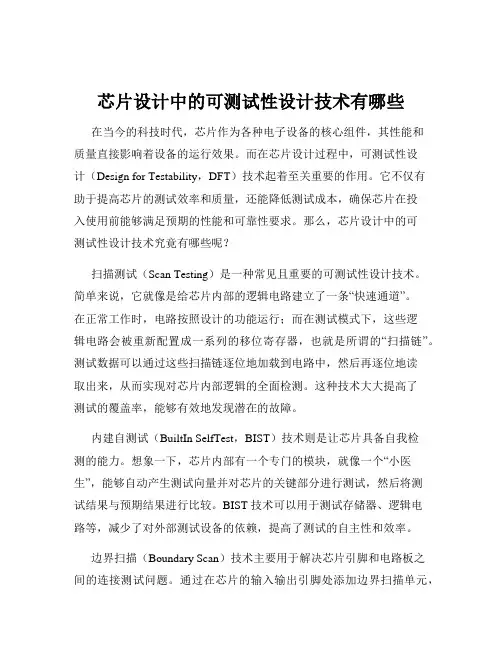

芯片设计中的可测试性设计技术有哪些在当今的科技时代，芯片作为各种电子设备的核心组件，其性能和质量直接影响着设备的运行效果。
而在芯片设计过程中，可测试性设计（Design for Testability，DFT）技术起着至关重要的作用。
它不仅有助于提高芯片的测试效率和质量，还能降低测试成本，确保芯片在投入使用前能够满足预期的性能和可靠性要求。
那么，芯片设计中的可测试性设计技术究竟有哪些呢？扫描测试（Scan Testing）是一种常见且重要的可测试性设计技术。
简单来说，它就像是给芯片内部的逻辑电路建立了一条“快速通道”。
在正常工作时，电路按照设计的功能运行；而在测试模式下，这些逻辑电路会被重新配置成一系列的移位寄存器，也就是所谓的“扫描链”。
测试数据可以通过这些扫描链逐位地加载到电路中，然后再逐位地读取出来，从而实现对芯片内部逻辑的全面检测。
这种技术大大提高了测试的覆盖率，能够有效地发现潜在的故障。
内建自测试（BuiltIn SelfTest，BIST）技术则是让芯片具备自我检测的能力。
想象一下，芯片内部有一个专门的模块，就像一个“小医生”，能够自动产生测试向量并对芯片的关键部分进行测试，然后将测试结果与预期结果进行比较。
BIST 技术可以用于测试存储器、逻辑电路等，减少了对外部测试设备的依赖，提高了测试的自主性和效率。
边界扫描（Boundary Scan）技术主要用于解决芯片引脚和电路板之间的连接测试问题。
通过在芯片的输入输出引脚处添加边界扫描单元，形成一个边界扫描链，可以方便地检测芯片引脚之间的连接是否正常，以及电路板上的走线是否存在断路或短路等故障。
这对于复杂的电路板系统的测试和故障诊断非常有帮助。
还有一种技术是存储器内建自修复（Memory BuiltIn SelfRepair，MBISR）。
存储器在芯片中占据着重要的地位，但也是容易出现故障的部分。
MBISR 技术能够在测试过程中检测到存储器的故障单元，并通过备用的存储单元来替换这些故障单元，从而实现存储器的自我修复，提高了存储器的可靠性。
