电动车 48V 充电器原理图与维修(高清版)

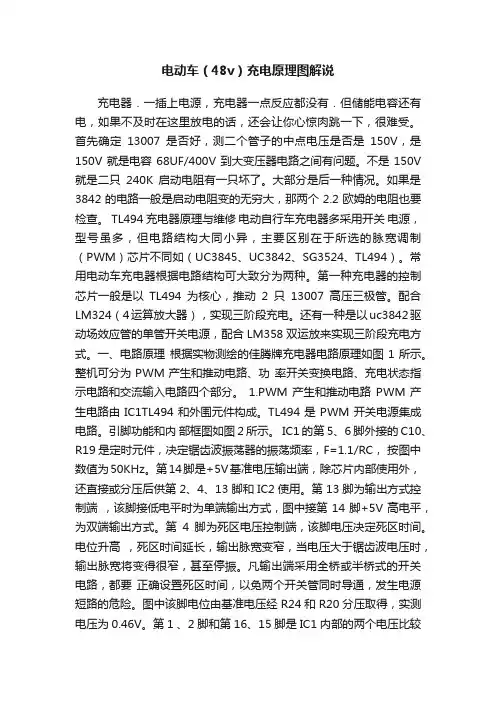

电动车（48v）充电原理图解说
电动车（48v）充电原理图解说充电器．一插上电源，充电器一点反应都没有．但储能电容还有电，如果不及时在这里放电的话，还会让你心惊肉跳一下，很难受。
首先确定13007是否好，测二个管子的中点电压是否是150V，是150V就是电容68UF/400V到大变压器电路之间有问题。
不是150V 就是二只240K启动电阻有一只坏了。
大部分是后一种情况。
如果是3842的电路一般是启动电阻变的无穷大，那两个2.2欧姆的电阻也要检查。
TL494充电器原理与维修电动自行车充电器多采用开关电源，型号虽多，但电路结构大同小异，主要区别在于所选的脉宽调制（PWM）芯片不同如（UC3845、UC3842、SG3524、TL494）。
常用电动车充电器根据电路结构可大致分为两种。
第一种充电器的控制芯片一般是以TL494为核心，推动2只13007高压三极管。
配合LM324（4运算放大器），实现三阶段充电。
还有一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。
一、电路原理根据实物测绘的佳腾牌充电器电路原理如图1所示。
整机可分为PWM产生和推动电路、功率开关变换电路、充电状态指示电路和交流输入电路四个部分。
1.PWM产生和推动电路PWM产生电路由IC1TL494和外围元件构成。
TL494是PWM开关电源集成电路。
引脚功能和内部框图如图2所示。
IC1的第5、6脚外接的C10、R19是定时元件，决定锯齿波振荡器的振荡频率，F=1.1/RC，按图中数值为50KHz。
第14脚是+5V基准电压输出端，除芯片内部使用外，还直接或分压后供第2、4、13脚和IC2使用。
第13脚为输出方式控制端，该脚接低电平时为单端输出方式，图中接第14脚+5V高电平，为双端输出方式。
第4脚为死区电压控制端，该脚电压决定死区时间。
电位升高，死区时间延长，输出脉宽变窄，当电压大于锯齿波电压时，输出脉宽将变得很窄，甚至停振。
凡输出端采用全桥或半桥式的开关电路，都要正确设置死区时间，以免两个开关管同时导通，发生电源短路的危险。

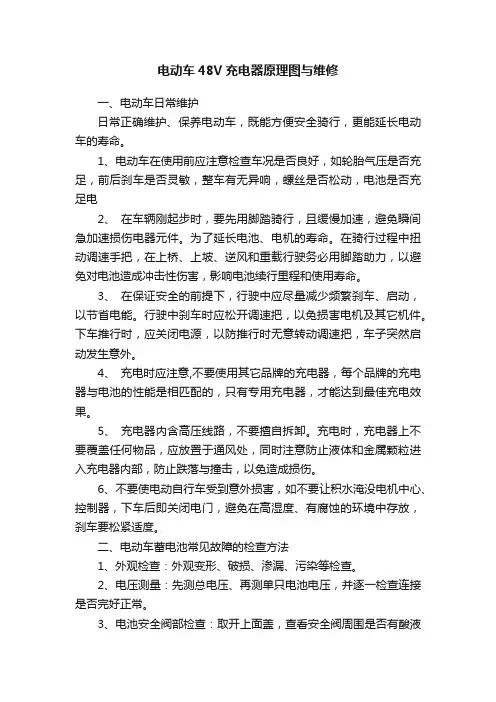

电动车48V充电器原理图与维修
电动车48V充电器原理图与维修一、电动车日常维护日常正确维护、保养电动车，既能方便安全骑行，更能延长电动车的寿命。
1、电动车在使用前应注意检查车况是否良好，如轮胎气压是否充足，前后刹车是否灵敏，整车有无异响，螺丝是否松动，电池是否充足电2、在车辆刚起步时，要先用脚踏骑行，且缓慢加速，避免瞬间急加速损伤电器元件。
为了延长电池、电机的寿命。
在骑行过程中扭动调速手把，在上桥、上坡、逆风和重载行驶务必用脚踏助力，以避免对电池造成冲击性伤害，影响电池续行里程和使用寿命。
3、在保证安全的前提下，行驶中应尽量减少频繁刹车、启动，以节省电能。
行驶中刹车时应松开调速把，以免损害电机及其它机件。
下车推行时，应关闭电源，以防推行时无意转动调速把，车子突然启动发生意外。
4、充电时应注意,不要使用其它品牌的充电器，每个品牌的充电器与电池的性能是相匹配的，只有专用充电器，才能达到最佳充电效果。
5、充电器内含高压线路，不要擅自拆卸。
充电时，充电器上不要覆盖任何物品，应放置于通风处，同时注意防止液体和金属颗粒进入充电器内部，防止跌落与撞击，以免造成损伤。
6、不要使电动自行车受到意外损害，如不要让积水淹没电机中心、控制器，下车后即关闭电门，避免在高湿度、有腐蚀的环境中存放，刹车要松紧适度。
二、电动车蓄电池常见故障的检查方法1、外观检查：外观变形、破损、渗漏、污染等检查。
2、电压测量：先测总电压、再测单只电池电压，并逐一检查连接是否完好正常。
3、电池安全阀部检查：取开上面盖，查看安全阀周围是否有酸液等异常现象，用手取开安全阀，检查是否有粘连、松动或损坏等现象。
4、电池内部检查：（1）电解液：目测电池内部电解液的干湿度，用木条等探试应有湿润感。
（2）检查电池单格电压进行判定“短路”和“断路”故障：测单格电压的方法是用金属丝接电池内汇流条测量。
5、电池气密性检查：用血压计改装的气压测试装置，对电池充气，压力在30~40Kpa,观察压力表是否稳定，也可将电池置于水中检查。
48V电动车充电高清电路图与原理详解
工作原理220V 交流电经LF1双向滤波.VD1 — VD4整流为脉动直流电压 波后形成约300V 的直流电压,300V 直流电压经过启动电阻 R4为脉宽调制集 成电路IC1的7脚提供启动电压，IC1的7脚得到启动电压后,（7脚电压高 于14V 时，集成电路开始工作）,6脚输出PWM 脉冲,驱动电源开关管（场效应管） VT1工作在开关状态，流通过VT1的S 极-D 极-R7-接地端.此时开关变压器 T1的8-9绕产生感应电压，经VD6, R2为IC1的7脚提供稳定的工作电压， 4脚外接振荡阻R10和振荡电容C7决定IC1的振荡频率，IC2（TL431）为精 密基准压源,IC4（光耦合器4N35）配合用来稳定充电压，调整RP1（510欧半可调 电位器）可以细调充电器的电压 丄ED1是电源指示灯.接通电源后该指示灯就会 发出红色的光。
VT1开始工作后，变压器的次级6-5绕组输出的电压经快速恢复 二极管VD60整流,C18滤波得到稳定的电压（约53V ）.此电压一路经二极管 VD70（该二极管起防止电池的电流倒灌给充电器的作用）给电池充电，另一路经限流电阻R38,稳压二极管 VZD1,滤波电容C60,为比较器IC3（LM358）提供12V 工作电源,VD12为IC3提供基准压，经R25,R26,R27分压后送到IC3的2脚CN1I SVD70 &A/400VTVLMVVD1VDIOIOCILIMbKA3M2R7VIC3 LM 顶R11 5.1k VD2-M-R45 471(RI6 47kC2L lOOOpIN54 如 Xd VD3 R55 IDG C55 -lOOOp J3.9kFl trz?-Cl 0 lM 450VC20 lOOftp/lkV —-II — TiI2J16R38 I 5kVZDI TH12V”C12474丰63V 红色LEDLEDIQ隰VD12JN4148 i IC3B■m ----------cs 朋 lOOOp 4』k -,IOOV St 22k 的电陶申联VD60 I6VIWV 快連搭复二扱骨,cis 4?0n 半"63VT 40OVC4宁O.Qjp IkVTVD$插座半 100M50V 63 V1C4 4N35J2kt C7 丰iOOOp 丄iwvVTI 2SK274SVW FRI04R6 20iLC*O丁LOOM16V5.1kRIO 2kR33 I起3TL43IRPI 510R4O 4.7kRI7 4,Jk LED2取越发光二极管VDI» LNdi48—M —VZD2 S,1VVVT?2SC2383,再经C3滤正常充电时，R33上端有0.18 —0.2V的电压，此电压经R10加到IC3的3脚，从1脚输出高电平。
电动车48V20AH充电器

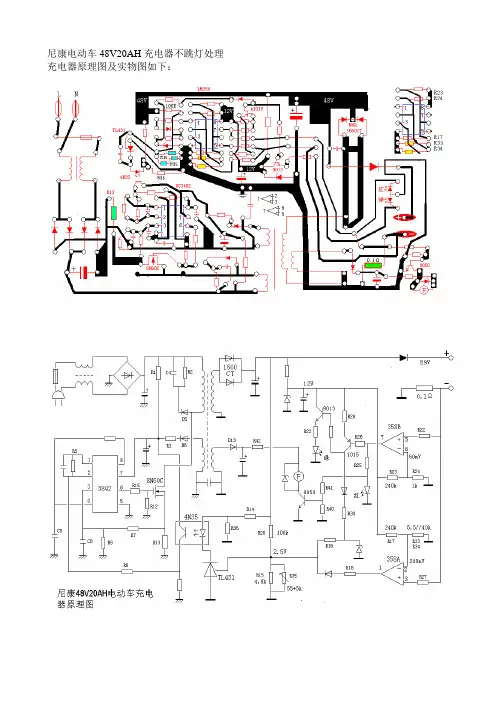

尼康电动车48V20AH充电器不跳灯处理充电器原理图及实物图如下：工作原理：220V交流电源经整流滤波后经变压器绕组T1到场管8N60C到地。
8N60C受控于脉宽调制器UC3842。
绕组T3输出交流脉冲，经肖特基管1600CT整流为直流输出供电电瓶充电。
输出电压一路经R20、R15分压加在精密电压源TL431控制极上，用TL431输出电压控制光电管4N35，4N35电流被送到UC3842的电压反馈端2脚，控制输出电压的高低。
输出电压另一路经降压产生稳定的12V基准电压供给电压比较器LM358，其中R23、R24为6脚分压50mV，R17、R33、R34为2脚分压240mV。
0.1Ω大功率电阻RJ串联在充电回路负极，充电电流在RJ上的电压降被送到电压比较器LM358的3号脚和5号脚。
充电初初期，电瓶电压很低，电流很大， RJ上的电压降超过240mV， LM358的1脚输出高电平，TL431控制极电位超过2.5V，4N35导通，脉宽控制器UC3842的2脚电位上升，6脚输出脉宽变窄（占空比减小），控制场管8N60C栅极，主回路电流自动减小，动态稳定在约2.4A，LM358的1脚输出低电平。
此时为怛流充电阶段，输出电压及电瓶电压都在遂渐升高。
同时由于RJ上的电压降远超过50mV， LM358的7脚输出高电平，红色指示灯亮，三极管8050也导通，风扇工作。
当电瓶电压上升到约59V时，输出电压也升高到约60V， TL431控制电压也上升到2.5V，此时TL431开始受控，输出电压不再上升，稳定在约60V。
此时为怛压充电阶段，充电继续，电瓶电压仍在上升，充电电流随着电压差的减小也遂渐降低。
当充电电流降低到约500mA时，RJ上的电压降不足50mV， LM358的7脚输出低电平，红灯灭风扇停。
同时三极管1015导通，TL431控制极上的电压也突然上升超过2.5V，TL431完全导通，UC3842的2脚电位突然上升，6脚输出脉宽突然变的很窄，输出电流变的极小约200mA。
#48伏电瓶车充电器原理图
48伏电瓶车充电器原理图常用电动车充电器根据电路结构可大致分为两种。
第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。
其电原理图和元件参数见图表1点击图片在新窗口查看清晰大图图表1工作原理：220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。
U1 为TL3842脉宽调制集成电路。
其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反馈，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电。
第三是为uc3842提供工作电源。
D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(微调电阻)可以细调充电器的电压。
D10是电源指示灯。
D6为充电指示灯。
R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）通电开始时，C11上有300v左右电压。
此电压一路经T1加载到Q1。
第二路经R5,C8,C3, 达到U1的第7脚。
强迫U1启动。
U1的6脚输出方波脉冲，Q1工作，电流经R25到地。
同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。
T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。
此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。
第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。
D9为LM358提供基准电压，经R26,R4分压达到LM358的第二脚和第5脚。
48伏电瓶车充电器基础学习知识原理图
48伏电瓶车充电器原理图常用电动车充电器根据电路结构可大致分为两种。
第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。
其电原理图和元件参数见图表1点击图片在新窗口查看清晰大图图表1工作原理：220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。
U1 为TL3842脉宽调制集成电路。
其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反馈，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电。
第三是为uc3842提供工作电源。
D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(微调电阻)可以细调充电器的电压。
D10是电源指示灯。
D6为充电指示灯。
R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）通电开始时，C11上有300v左右电压。
此电压一路经T1加载到Q1。
第二路经R5,C8,C3, 达到U1的第7脚。
强迫U1启动。
U1的6脚输出方波脉冲，Q1工作，电流经R25到地。
同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。
T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。
此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。
第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。
D9为LM358提供基准电压，经R26,R4分压达到LM358的第二脚和第5脚。
电动车 48V 充电器原理图与维修(高清版)
电动车48V 充电器原理图与维修电动车充电器实际上就是一个开关电源加上一个检测电路,目前很多电动车的48V 充电器都是采用KA3842 和比较器LM358 来完成充电工作理图如图 1 所示工作原理220V 交流电经LF1 双向滤波.VD1－VD4 整流为脉动直流电压,再经C3 滤波后形成约300V 的直流电压,300V 直流电压经过启动电阻R4 为脉宽调制集成电路IC1 的7 脚提供启动电压,IC1 的7 脚得到启动电压后,(7 脚电压高于14V 时,集成电路开始工作),6 脚输出PWM 脉冲,驱动电源开关管(场效应管) VT1 工作在开关状态,流通过VT1 的S 极-D 极-R7-接地端.此时开关变压器T1 的8-9绕产生感应电压,经VD6，R2 为IC1 的7 脚提供稳定的工作电压，4 脚外接振荡阻R10 和振荡电容C7 决定IC1 的振荡频率, IC2(TL431)为精密基准压源,IC4(光耦合器4N35)配合用来稳定充电压,调整RP1(510 欧半可调电位器)可以细调充电器的电压,LED1 是电源指示灯.接通电源后该指示灯就会发出红色的光。
VT1 开始工作后,变压器的次级6-5 绕组输出的电压经快速恢复二极管VD60 整流,C18 滤波得到稳定的电压(约53V).此电压一路经二极管VD70(该二极管起防止电池的电流倒灌给充电器的作用)给电池充电,另一路经限流电阻R38,稳压二极管VZD1,滤波电容C60,为比较器IC3(LM358)提供12V 工作电源,VD12 为IC3 提供基准压,经R25,R26,R27 分压后送到IC3 的2 脚和 5 脚。
正常充电时，R33 上端有0.18－0.2V 的电压，此电压经R10 加到IC3 的 3 脚，从 1 脚输出高电平。
1 脚输出的高电平信号分三路输出，第一路驱动VT2 导通，散热风扇得开始工作，第二路经过电阻R34 点亮双色二极管LED2 中的红色发光二极管，第三路输入到IC3 的 6 脚，此时7 脚输出低电平，双色发光二极管LED2 中的绿色发光二极管熄灭，充电器进入恒流充电阶段。
电动车48V充电器原理图与维修
220V交流电经LF1双向滤波.VD1－VD4整流为脉动直流电压,再经C3滤波后形成约300V的直流电压,300V直流电压经过启动电阻R4为脉宽调制集成电路IC1的7脚提供启动电压,IC1的7脚得到启动电压后,(7脚电压高于14V时,集成电路开始工作),6脚输出PWM脉冲,驱动电源开关管(场效应管) VT7工作在开关状态,电流通过VT1的S 极-D极-R7-接地端.此时开关变压器T1的8-9绕组产生感应电压,经VD6，R2为IC1的7脚提供稳定的工作电压，4脚外接振荡电阻R10和振荡电容C7决定IC1的振荡频率,IC2(TL431)为精密基准电压源,IC4(光耦合器4N35)配合用来稳定充电电压,调整RP1(510欧半可调电位器)可以细调充电器的电压,LED1是电源指示灯.接通电源后该指示灯就会发出红色的光。
VT1开始工作后,变压器的次级6-5绕组输出的电压经快速恢复二极管VD60整流,C18滤波得到稳定的电压(约53V).此电压一路经二极管VD70(该二极管起防止电池的电流倒灌给充电器的作用)给电池充电,另一路经限流电阻R38,稳压二极管VZD1,滤波电容C60,为比较器IC3(LM358)提供12V工作电源,VD12为IC3提供基准电压,经R25,R26,R27分压后送到IC3的2脚和5脚。
正常充电时，R33上端有0.18－0.2V的电压，此电压经R10加到IC3的3脚，从1脚输出高电平。
1脚输出的高电平信号分三路输出，第一路驱动VT2导通，散热风扇得电开始工作，第二路经过电阻R34点亮双色二极管LED2中的红色发光二极管，第三路输入到IC3的6脚，此时7脚输出低电平，双色发光二极管LED2中的绿色发光二极管熄灭，充电器进入恒流充电阶段。
当电池电压升到44.2V左右时，充电器进入恒流充电阶段，电流逐渐减小。
当充电电流减小到200MA－300MA时，R33上端的电压下降，IC3的3脚电压低于2脚，1脚输出低电平，双色发光二极管LED2中的红色发光二极管熄灭，三极管VT2截止，风扇停止运转，同时IC3的7脚输出高电平，此高电平一路经过电阻R35点亮双色发光二极管LED2中的绿色发光二极管（指示电瓶已经充满，此时并没有真正充满，实际上还得一两小时才能真正充满），另一路经R52，VD18,R40,RP2到达IC2的1脚，使输出电压降低，充电器进入200MA-300MA的涓流充电阶段（浮充），改变RP2的电阻值可以调整充电器由恒流充电状态转到涓流充电状态的转折电流（200－300MA）。
电动车 V 充电器原理图与维修 高清版
电动车48V 充电器原理图与维修电动车充电器实际上就是一个开关电源加上一个检测电路,目前很多电动车的48V 充电器都是采用KA3842 和比较器LM358 来完成充电工作理图如图1 所示工作原理220V 交流电经LF1 双向滤波.VD1－VD4 整流为脉动直流电压,再经C3 滤波后形成约300V 的直流电压,300V 直流电压经过启动电阻R4 为脉宽调制集成电路IC1 的7 脚提供启动电压,IC1 的7 脚得到启动电压后,(7 脚电压高于14V 时,集成电路开始工作),6 脚输出PWM 脉冲,驱动电源开关管(场效应管) VT1 工作在开关状态,流通过VT1 的S 极-D 极-R7-接地端.此时开关变压器T1 的8-9绕产生感应电压,经VD6，R2 为IC1 的7 脚提供稳定的工作电压，4 脚外接振荡阻R10 和振荡电容C7 决定IC1 的振荡频率, IC2(TL431)为精密基准压源,IC4(光耦合器4N35)配合用来稳定充电压,调整RP1(510 欧半可调电位器)可以细调充电器的电压,LED1 是电源指示灯.接通电源后该指示灯就会发出红色的光。
VT1 开始工作后,变压器的次级6-5 绕组输出的电压经快速恢复二极管VD60 整流,C18 滤波得到稳定的电压(约53V).此电压一路经二极管VD70(该二极管起防止电池的电流倒灌给充电器的作用)给电池充电,另一路经限流电阻R38,稳压二极管VZD1,滤波电容C60,为比较器IC3(LM358)提供12V 工作电源,VD12 为IC3 提供基准压,经R25,R26,R27 分压后送到IC3 的 2 脚和5 脚。
正常充电时，R33 上端有0.18－0.2V 的电压，此电压经R10 加到IC3 的3 脚，从 1 脚输出高电平。
1 脚输出的高电平信号分三路输出，第一路驱动VT2 导通，散热风扇得开始工作，第二路经过电阻R34 点亮双色二极管LED2 中的红色发光二极管，第三路输入到IC3 的6 脚，此时7 脚输出低电平，双色发光二极管LED2 中的绿色发光二极管熄灭，充电器进入恒流充电阶段。
48伏电瓶车充电器原理图.pdf
48伏电瓶车充电器原理图.pdf48伏电瓶车充电器原理图常用电动车充电器根据电路结构可大致分为两种。
第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。
其电原理图和元件参数见图表1 点击图片在新窗口查看清晰大图图表1工作原理：220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。
U1 为TL3842脉宽调制集成电路。
其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反馈，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电。
第三是为uc3842提供工作电源。
D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(微调电阻)可以细调充电器的电压。
D10是电源指示灯。
D6为充电指示灯。
R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）通电开始时，C11上有300v左右电压。
此电压一路经T1加载到Q1。
第二路经R5,C8,C3, 达到U1的第7脚。
强迫U1启动。
U1的6脚输出方波脉冲，Q1工作，电流经R25到地。
同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。
T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。
此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。
第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。
48V电动车充电高清电路图与原理详解
工作原理220V 交流电经LF1 双向滤波.VD1－VD4 整流为脉动直流电压, 再经C3 滤波后形成约300V 的直流电压,300V 直流电压经过启动电阻R4 为脉宽调制集成电路IC1 的7 脚提供启动电压,IC1 的7 脚得到启动电压后,(7 脚电压高于14V 时, 集成电路开始工作),6 脚输出PWM脉冲, 驱动电源开关管( 场效应管) VT1 工作在开关状态, 流通过VT1 的S 极-D 极-R7- 接地端. 此时开关变压器T1 的8-9 绕产生感应电压, 经VD6，R2 为IC1 的7 脚提供稳定的工作电压，4 脚外接振荡阻R10 和振荡电容C7 决定IC1 的振荡频率, IC2(TL431) 为精密基准压源,IC4( 光耦合器4N35) 配合用来稳定充电压, 调整RP1(510 欧半可调电位器) 可以细调充电器的电压,LED1 是电源指示灯. 接通电源后该指示灯就会发出红色的光。
VT1 开始工作后, 变压器的次级6-5 绕组输出的电压经快速恢复二极管VD60 整流,C18 滤波得到稳定的电压( 约53V). 此电压一路经二极管VD70(该二极管起防止电池的电流倒灌给充电器的作用) 给电池充电, 另一路经限流电阻R38, 稳压二极管VZD1,滤波电容C60, 为比较器IC3(LM358) 提供12V 工作电源,VD12 为IC3 提供基准压, 经R25,R26,R27 分压后送到IC3 的2 脚和5 脚。
正常充电时，R33 上端有0.18 －0.2V 的电压，此电压经R10 加到IC3 的3 脚，从1 脚输出高电平。
1 脚输出的高电平信号分三路输出，第一路驱动VT2 导通，散热风扇得开始工作，第二路经过电阻R34 点亮双色二极管LED2 中的红色发光二极管，第三路输入到IC3 的6 脚，此时7 脚输出低电平，双色发光二极管LED2 中的绿色发光二极管熄灭，充电器进入恒流充电阶段。
当电池压升到44.2V 左右时，充电器进入恒压充电阶段，流逐渐减小。
48伏电瓶车充电器原理图
48伏电瓶车充电器原理图常用电动车充电器根据电路结构可大致分为两种。
第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。
其电原理图和元件参数见图表1点击图片在新窗口查看清晰大图图表1工作原理：220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。
U1 为TL3842脉宽调制集成电路。
其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反馈，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电。
第三是为uc3842提供工作电源。
D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(微调电阻)可以细调充电器的电压。
D10是电源指示灯。
D6为充电指示灯。
R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）通电开始时，C11上有300v左右电压。
此电压一路经T1加载到Q1。
第二路经R5,C8,C3, 达到U1的第7脚。
强迫U1启动。
U1的6脚输出方波脉冲，Q1工作，电流经R25到地。
同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。
T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。
此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。
第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。
D9为LM358提供基准电压，经R26,R4分压达到LM358的第二脚和第5脚。
电动车充电器维修原理
电动车充电器进门知识变频器3842电源故障及维修图文解讲电动车充电器结构原理及故障检测维修首先就目前市场上面常见的几款充电器我们来熟悉一下：西普尔内部电路结构图：正面反面正面反面首先我们把充电器内部的电路全然结构部件进行了分割和注解电动车充电器事实上还有另外的电路结构，大致能够分成2个大的板块，TL494芯片组成的半桥电路，UC3842芯片组成反激式电路，各自都有自己的特点。
目前市场上面尽大局部的充电器基本上3842电路，我们就用3842作为我们要紧讲解例子。
×4补充：19.输出电压操纵部件〔431)三、充电器工作全然原理全然的工作方框图〔下午下班回家开始画，历时3小时…汗一个〕注：图片里面的电流基准事实上和电流检测存在对比关系，为了画的方便和直瞧，连到了一起！下面就那个全然工作方框图我们简单的讲一下，如何和维修的思路结合在一起。
充电器工作原理是一个对比复杂的过程，而维修讲究的是把把复杂的东西简单化，理清思路，剔除一些不必要的障碍，是一个高级维修技工必备的要素，因此我们一般会讲：会维修的人可不能设计，会设计的人可不能维修。
因为维修的人轻易把复杂的东西往简单化，他往搞设计往往会出现一些致命的错误，而设计师往搞维修，我们会瞧到一幅对比搞笑的画面，设计师会把产品从头到足分析一遍，甚至画出电路图，否那么他会感受无从下手。
××××××××××××××××××××××××××××××××××××××××××××××××××××××依然简单的讲讲由3842芯片构成的充电器工作原理：首先AC220电压经由保险丝，NTC和EMI 滤波整流滤波变换至300V左右的直流电压，经启动电阻提提供3842〔7足〕初始工作电压，驱动MOS管开关动作，开关变压器在MOS管的开关作用下，会不断的储存->释放，而使输出绕组感应到的电能通过整流滤波输出的直流电压，通过采样到431或运放操纵光耦把信号相应至3842的1足或2足，操纵3842的输出〔6足〕的占空比，以到达稳定的输出电压值。
电动车充电器原理及维修
电动车充电器原理及维修————————————————————————————————作者：————————————————————————————————日期：电动车充电器原理及维修电动车充电器原理及维修（图文）常用电动车充电器根据电路结构可大致分为两种。
第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。
其电原理图和元件参数见（图表1）220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。
U1 为TL3842脉宽调制集成电路。
其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反馈，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电。
第三是为uc3842提供工作电源。
D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(微调电阻)可以细调充电器的电压。
D10是电源指示灯。
D6为充电指示灯。
R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）。
通电开始时，C11上有300v左右电压。
此电压一路经T1加载到Q1。
第二路经R5,C8,C3, 达到U1的第7脚。
强迫U1启动。
U1的6脚输出方波脉冲，Q1工作，电流经R25到地。
同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。
T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。
此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。
48v电瓶车充电器电路图及电子元器件
48v电瓶车充电器电路图及电子元器件
用需要详细看电路图的友人，可以将电路图复制到电脑屏上放大了看。
下面是上面电路图中电子元器件的详细说明。
电动车充电器的工作原理：220v交流电→经T0双向滤波抑制干扰→D1桥式整流堆为脉动直流，再经C11滤波形成稳定的300V左右的直流电。
U1 是TL3842脉宽调制集成电路。
其5脚是电源负极，7脚是电源正极，6脚是脉冲输出直接驱动场效应管Q1(K1358) 3脚是最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反馈，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1是高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电。
第三是为uc3842提供工作电源。
D4为高频整流管（16A60V）C10为低
压滤波电容,D5为12V稳压二极管，U3(TL431)是一块精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(可调电阻器)，慢慢的微调它，可以细调充电器的电压。
D10是电源指示灯。
D6是充电指示灯。
R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）通电开始时，C11上有300v左右电压。
此电压一路经T1加载到Q1。
第二路经R5,C8,C3, 达到U1的第7脚。
强迫U1启动。
U1的6脚输出方波脉冲，Q1工作，电流经R25到地。
同时T1副线圈产生感应电压，经D3,R12给U1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电动车48V 充电器原理图与维修
电动车充电器实际上就是一个开关电源加上一个检测电路,目前很多电动车的48V 充电器都是采用KA3842 和比较器LM358 来完成充电工作理图如图 1 所示
工作原理
220V 交流电经LF1 双向滤波.VD1－VD4 整流为脉动直流电压,再经C3 滤波后形成约300V 的直流电压,300V 直流电压经过启动电阻R4 为脉宽调制集成电路IC1 的7 脚提供启动电压,IC1 的7 脚得到启动电压后,(7 脚电压高于14V 时,集成电路开始工作),6 脚输出PWM 脉冲,驱动电源开关管(场效应管) VT1 工作在开关状态,流通过VT1 的S 极-D 极-R7-接地端.此时开关变压器T1 的8-9绕产生感应电压,经VD6，R2 为IC1 的7 脚提供稳定的工作电压，4 脚外接振荡阻R10 和振荡电容C7 决定IC1 的振荡频率, IC2(TL431)为精密基准压源,IC4(光耦合器4N35)配合用来稳定充电压,调整RP1(510 欧半可调电位器)可以细调充电器的电压,LED1 是电源指示灯.接通电源后该指示灯就会发出红色的光。
VT1 开始工作后,变压器的次级6-5 绕组输出的电压经快速恢复二极管VD60 整流,C18 滤波得到稳定的电压(约53V).此电压一路经二极管VD70(该二极管起防止电池的电流倒灌给充电器的作用)给电池充电,另一路经限流电阻R38,稳压二极管VZD1,滤波电容C60,为比较器IC3(LM358)提供12V 工作电源,VD12 为IC3 提供基准压,经R25,R26,R27 分压后送到IC3 的2 脚和 5 脚。
正常充电时，R33 上端有0.18－0.2V 的电压，此电压经R10 加到IC3 的 3 脚，从 1 脚输出高电平。
1 脚输出的高电平信号分三路输出，第一路驱动VT2 导通，散热风扇得开始工作，第二路经过电阻R34 点亮双色二极管LED2 中的红色发光二极管，第三路输入到IC3 的 6 脚，此时7 脚输出低电平，双色发光二极管LED2 中的绿色发光二极管熄灭，充电器进入恒流充电阶段。
当电池压升到44.2V 左右时，充电器进入恒压充电阶段，流逐渐减小。
当充电流减小到200MA－300MA 时，R33 上端的电压下降，IC3 的 3 脚电压低于2 脚，1 脚输出低电平，双色发光二极管LED2 中的红色发光二极管熄灭，三极管VT2 截止，风扇停止运转，同时IC3 的7 脚输出高电平，此高电平一路经过电阻R35 点亮双色发光二极管LED2 中的绿色发光二极管（指示电已经充满，此时并没有真正充满，实际上还得一两小时才能真正充满），另一路经R52，VD18,R40,RP2 到达IC2 的 1 脚，使输出电压降低，充电器进入200MA-300MA 的涓流充电阶段（浮充），改变RP2 的电阻值可以调整充电器由恒流充电状态转到涓流充电状态的转折流（200－300MA）。
常见故障
这种类型充电器的常见故障有下面几种情况：
1、高压电路故障：该部分路出现问题的主要现象是指示灯不亮。
通常还伴有保险丝烧断，此时应检查整流二极管VD1-VD4 是否击穿，电容C3 是否炸裂或者鼓包，VT2 是否击穿，R7,R4 是否开路，此时更换损坏的元件即可排除故障，若经常烧VT1,且VT1 不烫手，则应重点检查R1,C4,VD5 等元器件，若VT1 烫手，则重点检查开关变压器次级路中的元器件有无短路或者漏电。
若红色指示灯闪烁，则故障多数是由R2 或者VD6 开路，变压器T1 线脚虚焊引起。
2、低压电路故障：低压电路中最常见的故障就是电流检测电阻R33 烧断，此时的故障现象是红灯一直亮，绿灯不亮，输出电压低，电瓶始终充不进电，另外，若RP2 接触不良或者因振动导致阻值变化（充电器注明不可随车携带就是怕RP2 因振动而改变阻值），就会导致输出电压移。
若输出电压偏高，电瓶会过充，严重时会失水－发烫，最终导致充爆，若输出电压偏低，会导致电瓶欠充，缩短其寿命。
