隧道二衬脱空及不密实注浆方案
隧道二衬脱空、厚度不足质量缺陷整治方案(注浆部分)
目录1.编制依据、原则、目的 (1)1.1 编制依据 (1)1.2 编制原则 (1)1.3 编制范围 (1)1.4 编制目的 (1)2.施工组织安排 (1)2.1 组织机构 (2)2.2 施工计划 (2)2.3 机具、人员配备 (2)3.二衬背后脱空、实测局部厚度不足段注浆处理方案 (3)3.1 处理方案 (3)3.2 工艺流程 (4)3.3 工艺要求 (4)3.4 质量检验 (9)4.质量、安全、进度及环境保护措施 (9)4.1 质量保证措施 (9)4.2 安全保证措施 (10)4.3 文明施工及环境保护措施 (11)5.应急预案 (11)5.1 应急救援体系 (11)5.2 施工救援应急通道 (12)5.3 应急救援物资设备 (12)5.4 应急响应措施 (13)1.编制依据、原则、目的1.1 编制依据（1）《XXXXXX标段两阶段施工设计图第四册隧道》（2）《公路工程质量检验评定标准》（JTG F80/1-2004）及（JTG F80/1-2017）（3）《公路隧道施工技术规范》（JTG F60-2009）（4）《公路隧道施工技术细则》（JTG/T F60-2009）（5）《福建省高速公路施工标准化管理指南》（第五分册隧道工程）（6）《公路工程施工安全技术规范》（JTG F90-2015）（7）《工程测量规范》（GB 50026-2007）（8）《混凝土质量控制标准》（GB 50164-2010）（9）永杭高速隧道二次衬砌质量无损检测报告（10）同行业及其他行业隧道工程同类缺陷整治设计图纸及方案。
1.2 编制原则（1）彻底整治、不留死角，保证隧道实体质量满足设计和质量验收标准要求，确保后期运营安全。
（2）缺陷整治要符合“确保质量、技术先进、经济合理、安全适用”的要求。
（3）缺陷整治要符合环境保护的要求。
（4）对于检测发现的缺陷部位，必须进一步核查、验证，进一步确定缺陷范围和程度。
（5）整治过程中不断改进工艺工法，验证整治效果，优化整治方案，确保整治质量。
2019隧道二衬脱空及不密实注浆方案
隧道二衬背后脱空及不密实处理施工方案一、编制依据1、《铁路隧道工程施工质量验收标准》（TBJ10417-2003）；2、《铁路隧道工程施工技术指南》（TZ 204-2008）；3、《铁路混凝土工程施工质量验收标准》（铁建设［2005］160号）；4、第三方检测相关数据。
二、适用范围***隧道的二衬背后脱空及不密实处理。
三、情况说明根据***公司*年*月*日《关于**隧道缺陷处置的纪要》的通知，根据第三方检测出现的二衬背后脱空及不密实结果，经过认真研究，制定以下整治方案。
四、脱空、不密实地段处理方案4.1总体施工方案结合本工程实际情况，我部确定采用衬砌钻孔注浆的处理方案对空洞部位充填密实。
4.2施工设计4.2.1衬砌钻孔设计参数1、钻孔直径：采用Φ30mm钻头进行钻眼成孔；2、排气孔设置：注浆孔上30cm～50cm；3、倾角：向下倾斜3°；钻孔立面图如下：4.2.2注浆参数设计可采用单液水泥浆或双液水泥浆。
采用单液水泥浆时，水泥浆水灰比为：0.5:1~1:1，水泥宜采用P.042.5硅酸盐早强水泥。
并通过试验按需掺配高强减水剂、速凝剂及其他添加剂；添加剂的性能质量应符合混凝土外加剂GB8076相关规定，使用前应作效果试验，凝结时间宜初凝不超过5min、终凝不超过10min。
4.2.3注浆压力和灌浆管设置注浆压力初压0.2～0.5MPa、终压0.5～1.2MPa，可采用逐渐加压式注浆，也可采用定压注浆，注浆时将注浆芯管安装在预埋的灌浆管上，注浆速度为30～60L/min。
预埋的灌浆管应注意避免破坏防水板，灌浆管端头设置防堵设施，注浆结束后应将灌浆管孔封堵密实。
五、方案实施5.1钻孔施工前准备工作衬砌空洞位置大部分位于隧道拱顶处，需搭设操作平台，所需设备为风枪、注浆机、发电机等。
5.2作业平台搭设采用四轮移动式脚手架作业平台，平台高度为拱顶下2米，平台钢管间距为400mm ，台面满铺，铺板用50mm 厚木脚手板，一一加以固定，使其不松动。
隧道衬砌脱空、不密实整治方案
目录一、编制说明 (1)（一）编制依据 (1)（二）编制原则 (1)（三）编制目的 (1)（四）编制范围 (1)二、施工方案和施工工艺 (1)（一）病害处理总体施工方案 (1)（二）施工工艺及方法 (1)1. 施工前相关准备工作 (1)2. 脱空、不密实地段注浆回填方案 (2)三、施工效果检查方案 (4)四、施工组织 (4)（一）组织机构 (4)（二）施工人员及设备安排 (5)1.劳力配置 (5)2.设备、机具配备 (6)五、安全保证措施 (6)（一）质量保证措施 (6)（二）安全保证措施 (6)隧道衬砌脱空、不密实处理措施施工方案一、编制说明（一）编制依据1、铁路运营隧道衬砌安全等级评定暂行规定（铁运函174号）；2、《高速铁路隧道工程施工质量验收标准》（TB 10753-2010）；3、《高速铁路隧道工程施工技术规程》Q/CR 9604-2015；4、《铁路混凝土工程施工质量验收标准》（TB 10424-2010）；5、《铁路混凝土工程施工技术指南》铁建设[2010]241；6、隧道工程工点图、参考图。
（二）编制原则本次隧道衬砌混凝土不密实、二衬脱空处理方案原则是根据《兰咨武九[2015]32号关于加强隧道二衬拱顶注浆施工的通知》的相关内容进行整改处理。
施工过程中，在确保施工安全、施工质量的前提下，抓好施工进度。
（三）编制目的根据施工方案和参数指导本分部的衬砌背后脱空、混凝土不密实整改的实施。
（四）编制范围本方案适用于衬砌背后脱空、混凝土不密实部位处理。
二、施工方案和施工工艺（一）病害处理总体施工方案根据武九客专二标隧道设计参数，结合本管段内第三方检测数据结果，对隧道衬砌背后脱空、混凝土不密实等病害采用钻孔注浆进行整治处理。
（二）施工工艺及方法1.施工前相关准备工作（1）对现场缺陷地段进行核对：在施工前，根据提供的隧道缺陷区域统计表采取现场核对施工里程，必要时进行钻设Φ25mm孔进行脱空核对，对核实存在的病害区进行标识，做到标识清楚，编号有序，便于在有限的时间内开展施工，不致于盲目施工，耽误有效的作业时间。

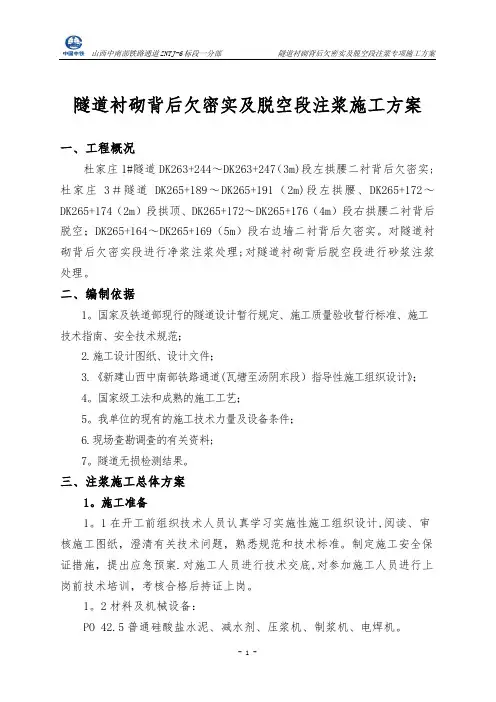

【施工方案】3.隧道衬砌背后欠密实及脱空段注浆专项施工方案
隧道衬砌背后欠密实及脱空段注浆施工方案一、工程概况杜家庄1#隧道DK263+244～DK263+247（3m)段左拱腰二衬背后欠密实;杜家庄3＃隧道DK265+189～DK265+191（2m)段左拱腰、DK265+172～DK265+174（2m）段拱顶、DK265+172～DK265+176（4m）段右拱腰二衬背后脱空；DK265+164～DK265+169（5m）段右边墙二衬背后欠密实。
对隧道衬砌背后欠密实段进行净浆注浆处理;对隧道衬砌背后脱空段进行砂浆注浆处理。
二、编制依据1。
国家及铁道部现行的隧道设计暂行规定、施工质量验收暂行标准、施工技术指南、安全技术规范；2.施工设计图纸、设计文件；3.《新建山西中南部铁路通道(瓦塘至汤阴东段）指导性施工组织设计》；4。
国家级工法和成熟的施工工艺；5。
我单位的现有的施工技术力量及设备条件；6.现场查勘调查的有关资料;7。
隧道无损检测结果。
三、注浆施工总体方案1。
施工准备1。
1在开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案.对施工人员进行技术交底,对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
1。
2材料及机械设备：PO 42.5普通硅酸盐水泥、减水剂、压浆机、制浆机、电焊机。
1。
3浆液配比：1.3.1二衬背后空洞段采用试验室试配的配合比1:2。
73：0. 48:0.008（水泥：砂：水：外加剂)，灌浆过程中尽量灌注浓浆;1.3。
2二衬背后欠密实段采用试验室试配的配合比1：1（水泥：水）,灌浆过程中尽量灌注浓浆.1.4回填灌浆前检查涵管接缝处,对可能漏浆的部位及时作密封和加固处理，对预埋注浆管要全部清通，以保证灌浆时排气畅通.2。
施工程序与工艺流程2.1施工程序与灌浆顺序2.1。
1施工程序:准备材料及器具、疏通管道、检查压浆孔、合格后制作水泥浆、压浆、堵孔封管、检查灌浆情况。
隧道二衬脱空及不密实注浆方案
隧道二衬背后脱空及不密实处理施工方案一、编制依据1、《铁路隧道工程施工质量验收标准》（TBJ10417-2003）；2、《铁路隧道工程施工技术指南》（TZ 204-2008）；3、《铁路混凝土工程施工质量验收标准》（铁建设［2005］160号）；4、第三方检测相关数据。
二、适用范围***隧道的二衬背后脱空及不密实处理。
三、情况说明根据***公司*年*月*日《关于**隧道缺陷处置的纪要》的通知，根据第三方检测出现的二衬背后脱空及不密实结果，经过认真研究，制定以下整治方案。
四、脱空、不密实地段处理方案4.1总体施工方案结合本工程实际情况，我部确定采用衬砌钻孔注浆的处理方案对空洞部位充填密实。
4.2施工设计4.2.1衬砌钻孔设计参数1、钻孔直径：采用Φ30mm钻头进行钻眼成孔；2、排气孔设置：注浆孔上30cm～50cm；3、倾角：向下倾斜3°；钻孔立面图如下：4.2.2注浆参数设计可采用单液水泥浆或双液水泥浆。
采用单液水泥浆时，水泥浆水灰比为：0.5:1~1:1，水泥宜采用P.042.5硅酸盐早强水泥。
并通过试验按需掺配高强减水剂、速凝剂及其他添加剂；添加剂的性能质量应符合混凝土外加剂GB8076相关规定，使用前应作效果试验，凝结时间宜初凝不超过5min、终凝不超过10min。
4.2.3注浆压力和灌浆管设置注浆压力初压0.2～0.5MPa、终压0.5～1.2MPa，可采用逐渐加压式注浆，也可采用定压注浆，注浆时将注浆芯管安装在预埋的灌浆管上，注浆速度为30～60L/min。
预埋的灌浆管应注意避免破坏防水板，灌浆管端头设置防堵设施，注浆结束后应将灌浆管孔封堵密实。
五、方案实施5.1钻孔施工前准备工作衬砌空洞位置大部分位于隧道拱顶处，需搭设操作平台，所需设备为风枪、注浆机、发电机等。
5.2作业平台搭设采用四轮移动式脚手架作业平台，平台高度为拱顶下2米，平台钢管间距为400mm ，台面满铺，铺板用50mm 厚木脚手板，一一加以固定，使其不松动。
隧道二次衬砌背后脱空处理方案
隧道二次衬砌背后脱空、不密实整改处理方案一、工程概述青荣城际铁路QRZH-V标段第二项目部北山隧道全长1880米，占线路长度的12.1%，目前隧道已进行了二次衬砌施工。
在检查中发现部分隧道二次衬砌背后局部出现脱空、不密实现象，为了保证隧道二次衬砌质量符合验标规范要求，现对隧道二衬背后脱空现象进行分析处理。
二、二衬背后脱空原因分析隧道二衬背后脱空主要集中在拱顶和侧壁拱腰等部位。
从二衬背后脱空部位分析，总结得出大致有以下几个原因：2.1、光面爆破效果不好，造成隧道开挖轮廓凹凸不平，有棱角；初期支护，喷射混凝土没有把凹凸面补平，平整度达不到规范要求；防水板安装未预留足够的松散系数；二衬混凝土被防水板挡住未与初期支护表面密贴，导致二衬背后出现脱空现象。
2.2、施工班组在施工过程中操作及检查不认真，导致注浆不满。
混凝土在浇筑的过程中时间间隔过长，达不到连续性，加之工人责任心不强，手持振捣棒振捣混凝土不足，高频振捣器开启次数有限，造成局部位置混凝土初凝，后续混凝土无法正常填充形成脱空现象，在混凝土未初凝前急于拆管，造成未自稳的混凝土掉落下来形成漏斗，造成衬砌脱空。
在拱顶混凝土施工出现堵管，现场人员在未仔细分析的情况下即认为已经泵满，停止混凝土泵送造成二衬厚度不足，出现脱空现象。
2.3、技术原因：砼施工配合比水灰比偏大、混合料坍落度大、砼振捣不密实，砼自重下沉；砼收缩徐变，造成留有空隙。
用输送泵送砼时，拱顶面的砼在输送过程中把部分空气密闲在狭小的空间内无法排出，造成留有空隙；三、二衬背后脱空处理措施对拱顶部位二衬背后脱空采用拱顶预留注浆孔进行注浆回填；对拱腰及边墙处二衬背后脱空采用钻孔后注浆回填。
3.1二次衬砌后回填注浆首先以雷达检测数据为依据，明确需注浆加固的范围和数量。
3.1.1施工工艺：钻孔——埋管——制浆——注浆——检测——清理3.1.2施工要点（1）钻孔：根据雷达探测结果，找出空洞位置并进行标记，注浆孔利用原有衬砌施工的预留注浆孔，当预留注浆孔堵塞时，在空洞部位重新采用电钻打孔，孔径25mm，孔深确保进入空洞区域并不得超过结构厚度钻破防水板，并可以用灌浆来填塞修复。
隧道二次衬砌脱空治理方案
隧道二次衬砌脱空治理二衬背后脱空治理的必要性隧道开搀完成后，围岩本身应力的释放是一个缓慢的过程，在围岩的收敛结束后.初支变形完全稳定之后才开始施做二衬，形成抗荷环来保证隧道的安全。
但是目前的隧道施工现状，由于进度要求，初期支护往往只是起到一个临时的封闭作用，仅仅是保证连续向前开挖施工过程安全的作用。
当围岩变形过大或初期支护变形不收敛，又难以及时补强时，需提前施做二衬来保证安全。
但二衬混凝土在浇筑过程中常常受到多种因素的影响，在初支与衬砌之间形成空隙，改变了两者之间本应较紧密接触的受力状态，对结构承载力产生影响，从而减弱了其支护强度。
由于二衬承载着较大的围岩松散压力，隧道衬砌背后是否存在脱空将直接影响隧道的安全性能。
若有脱空存在，则使围岩■初支体系施加于衬砌的荷载不连续，而出现变形增大或裂纹（裂缝）破坏。
只是由于结构的设计承载能力余量和初支的过度承载，延迟和减缓了危害发生的时间和程度，鉴于此隧道二衬背后脱空防治就显得尤其重要。
隧道二衬背后脱空检测隧道属于地下隐蔽工程，一旦建成存在的问题将很难发现和处理，故在每施工完一段里程后，对隧道衬砌质量进行检测很有必，及时发现施工工艺缺陷，通过调整参数进行处理，最大限度的保证质量。
对于衬砌背后脱空，检查的方法有钻孔检查法和无损检测法。
1钻孔检查法采用混凝土取芯钻机进行钻孔检查，属于传统的检验方法,特点是效率低,偶然性大,代表性差,而且破坏了衬砌的整体性。
2无损检测法地质雷达法，特点是连续、高效、无损，具有分辨率高、图像直观、对场地条件要求低等优点。
与传统方法相比,该方法可快速准确地找出隧道衬砌质量隐患,有效地解决传统方法对衬砌的破坏问题,具有显著的社会效益和经济效益，在施工过程中得到普遍应用。
地质雷达是利用高频电磁波在岩体传播中遇到地质界面产生反射的特性，探测异常地质体的一种方法。
隧道二次衬砌的常见结构为30~45cm厚的素混凝土体,中心频率为100OMHZ天线地质雷达GPR的可探测深度为0~50cm.二次衬砌的脱空,在图像上表现为雷达波的多次高频反射，三振相明显，两组信号时程差较大。
隧道二衬脱空原因分析及处理措施
二衬脱空原因分析
（一）原因分析
1、用输送泵输送砼时，拱顶的砼在输送过程中把部分空气密闲在小空间内无法排出，造成空隙。
2、在砼浇筑到洞顶位置时出现堵管现象，现场施工人员主观认为已经灌满，停止砼泵送，出现脱空现象。
3、防水板铺设未预留足够的松铺系数，导致砼浇筑完毕后防水板未与初支基面密贴。
4、在二衬砼未初凝前急于拆管，造成未自稳的砼在自重的作用下形成漏斗，造成脱空。
5、曲线段变成直线段，衬砌断面变化处，小断面衬砌的过渡段搭在大断面的衬砌上会留下一条缝，浇筑砼时，不密贴，造成空响。
6、砼的收缩徐变，导致空隙。
（二）处理措施
1、对于拱顶部位二衬脱空，采用拱顶预留的注浆管进行注浆回填。
以雷达监测数据为依据，明确需注浆回填加固的范围和数量。
2、凿除小断面衬砌搭在大断面衬砌上的过渡段混凝土层。
3、保证防水板的松铺系数，增加挂点的数量，让其与初支基面紧贴。
4、加强施工作业人员及现场人员对于补方准确、砼初凝后拆管等方面的学习。
如有侵权请联系告知删除，感谢你们的配合！。
隧道缺陷整治专项方案(二衬背后脱空、混凝土不密实,二衬、仰拱混凝土强度不足)
新建XXXX铁路XX段站前工程XXXX-X标隧道缺陷整治专项施工方案编制：审核：审批：中铁XX局集团有限公司XX铁路TJZQ-X标项目经理部二○一八年六月一.编制目的 (1)二.编制依据 (1)三.适用范围 (1)四、施工计划、整改组织及资源配置计划 (2)4.1施工计划 (2)4.2整改组织 (3)4.3资源配置计划 (3)五、二衬背后脱空、混凝土不密实缺陷处理施工方案 (5)5.1总体施工方案 (5)5.2施工工艺 (5)5.3缺陷区现场验证 (5)5.4衬砌与初支间存在脱空的整治 (6)5.5初支背后存在脱空的整治 (8)5.6二衬混凝土不密实的整治 (9)5.7注浆施工注意事项 (11)5.8保证措施 (11)六、混凝土强度不足缺陷处理施工方案 (12)6.1衬砌混凝土强度不足缺陷处理施工方案 (12)6.2仰拱强度不足缺陷处理施工方案 (18)6.3保证措施 (24)七、下一步施工采取的控制措施 (24)隧道缺陷整治专项施工方案一.编制目的对标段内隧道二衬背后脱空、混凝土不密实、二衬仰拱混凝土强度不足段落进行处理，消除安全质量隐患，保证后期运营安全。
二.编制依据（1）《高速铁路隧道工程施工质量验收标准》（TB 10753-2010）；（2）《铁路隧道工程施工安全技术规程》（TB10304-2009）（3）《高速铁路隧道工程施工技术规程》（Q/CR 9604-2015）；（4）《铁路工程基本作业施工安全技术规程》（TB10301-2009）；（5）XX铁路XXXX-X标隧道设计图纸；（6）《XX铁路监督管理局关于辖区内部分铁路建设项目工程质量监督检测结果发现问题的通知》（X铁监管XXX〔XXX〕XX号）（7）XX指挥部关于XX铁路监督管理局检测发现的问题分析会会议纪要（XXXX）XX号（8）XX铁路客专公司工程建设项目隧道施工管理办法（修订）(XX铁工管〔XXXX〕XX号）三.适用范围适用于XX监督管理局工程质量监督站检查XXXX-X标隧道存在的问题的整治。
二衬注浆方案
**隧道二衬背后注浆方案一、编制依据1、《铁路隧道工程施工质量验收标准》 (TBJ10417-2003)；2、《铁路隧道工程施工技术指南》 (TZ 204-2008)；3、《铁路混凝土工程施工质量验收标准》 (铁建设[2005]160 号)；4、杏村隧道设计图及第三方检测相关数据。
二、适用范围**隧道的二衬背后脱空及不密实处理。
三、工程概况**隧道位于阳泉市盂县孙家庄降香坪村与洪糖村北侧约 460 米，进口里程 DK05+250，隧道出口里程 DK06+370，隧道明洞段里程DK05+820-DK05+845，隧道全长 1120 米，设计为单线隧道，最大设计时速 120km/h。
本隧道全部位于直线段，隧道纵坡为单坡面，坡度为 3%，临近出口段变坡点处设置 R=10000 的竖曲线。
DK05+440- DK05+620、DK05+960-DK06+280 段为Ⅳ级类围岩 ,其余均为Ⅴ级类围岩。
四、隧道二衬背后脱空、不密实的成因分析⑴ 初支面不平顺，局部存在较深的凹坑，防水板挂设后形成一个空腔，因防水板松弛度所限，在混凝土浇筑后形成空洞。
⑵ 防水板挂设张弛度不适。
防水板如果挂设太松，在混凝土浇筑过程中会因受挤压形成褶皱，在褶皱之间留下空隙；防水板如果挂设太紧，会造成防水板与初支面之间留下空隙。
⑶ 混凝土在浇筑过程中振捣不密实，内部存在气孔、空洞等，上部混凝土浇筑完成后在自重作用下下沉，在拱部造成空洞。
⑷ 拱部混凝土浇筑时，由于泵送压力或浇筑方式等问题，致使拱顶位置浇筑不到位，留下空洞。
⑸ 端头模板拼接不密实，浇筑完成后在等强过程中从接缝里漏浆、跑浆，使拱部混凝土下落，形成空洞。
⑹ 拆管过早，混凝土掉落形成漏斗。
在混凝土浇筑后，现场施工人员急于拆下混凝土输送管，在拆管时，未形成自稳能力的混凝土随输送管掉落下来，形成漏斗，造成衬砌脱空。
⑺ 衬砌台车底座支撑不牢固，在混凝土浇筑过程中或浇筑后变形下沉。
在现场施工过程中，台车采用方木支垫行车轨道，由于衬砌台车附近较潮湿，方木容易糟烂，在混凝土浇筑后方木被压碎引起台车下沉。
隧道二衬脱空、厚度不足质量缺陷返工方案
目录1.编制依据、原则、范围、目的 (1)1.1 编制依据 (1)1.2 编制原则 (1)1.3 编制范围 (1)1.4 编制目的 (1)2.省高指隧道二衬质量抽检情况概述 (1)3.主要缺陷问题核查情况 (2)4.二衬背后脱空、厚度不足设计一半段落返工方案 (2)4.1 工程概况 (2)4.2 施工组织安排 (2)4.3 二衬返工方案 (4)4.4 主要施工方法及工艺 (6)4.5 施工资源配置 (9)5.质量、安全、进度及环境保护措施 (10)5.1 质量保证措施 (10)5.2 安全保证措施 (11)5.3 文明施工及环境保护措施 (12)6.应急预案 (12)6.1 应急救援体系 (13)6.2 施工救援应急通道 (13)6.3 应急救援物资设备 (13)6.4 应急响应措施 (14)1.编制依据、原则、范围、目的1.1 编制依据（1）《XXX标段两阶段施工设计图第四册隧道》（2）《公路工程质量检验评定标准》（JTG F80/1-2004）及（JTG F80/1-2017）（3）《公路隧道施工技术规范》（JTG F60-2009）（4）《公路隧道施工技术细则》（JTG/T F60-2009）（5）《福建省高速公路施工标准化管理指南》（第五分册隧道工程）（6）《公路工程施工安全技术规范》（JTG F90-2015）（7）《工程测量规范》（GB 50026-2007）（8）《混凝土质量控制标准》（GB 50164-2010）（9）隧道二次衬砌质量无损检测报告（10）同行业及其他行业隧道工程同类缺陷整治设计图纸及方案。
1.2 编制原则（1）彻底整治、不留死角，保证隧道实体质量满足设计和质量验收标准要求，确保后期运营安全。
（2）缺陷整治要符合“确保质量、技术先进、经济合理、安全适用”的要求。
（3）缺陷整治要符合环境保护的要求。
（4）对于检测发现的缺陷部位，必须进一步核查、验证，进一步确定缺陷范围和程度。
隧道二衬脱空注浆补强处治技术要点
Equipment technology 装备技术165 隧道二衬脱空注浆补强处治技术要点卓越（四川路桥桥梁工程有限责任公司，四川成都 610000）中图分类号：K928 文献标识码：A 文章编号1007-6344（2020）04-0165-01摘要：二衬背后脱空是目前隧道施工中经常发生的质量问题，对空洞进行注浆处理，能对二衬结构有效补强。
本文主要介绍了隧道二衬脱空注浆补强处治技术的应用及质量控制要点。
关键词：二衬脱空；注浆补强；技术要点0 前言二衬背后脱空是指隧道二衬混凝土与初支喷射混凝土之间存在空隙、空洞或混凝土不密实现象。
在隧道实体工程质量检查中发现，多数隧道均存在局部二衬混凝土背后脱空以及二衬拱顶不密实现象。
为了保证衬砌施工质量，常采用注浆法进行补强加固。
本文对隧道二衬背后脱空及不密实现象进行了原因分析，并总结了注浆补强的处治技术要点。
1 二衬脱空原因分析隧道二衬发生背后脱空的主要位置集中在拱顶及侧壁、拱腰等部位。
从此类缺陷常发部位在隧道横断面上的空间分布规律分析，总结得出以下几个主要成因：1、在施工至拱顶时，因拱顶初支平整度差表面凹凸不平，或台车挡头板排气孔堵塞，混凝土将部分空气挤压至狭小密封空间内无法排出，造成空隙。
2、在混凝土浇筑到拱顶位置时出现灌注管堵管，施工人员未仔细排查现场情况，错误认为已经灌满，停止灌注，造成脱空现象。
3、二衬拱顶混凝土灌注完成后急于拆管，混凝土未初凝，受重力作用而下沉，造成灌注孔处脱空。
4、二衬浇筑过程中混凝土供应不连续，中途间隔时间过长，造成局部位置混凝土失去流动性或初凝，后续混凝土无法填补空隙造成脱空。
或因混凝土振捣不到位，排气不充分，造成混凝土不密实。
5、防水板铺设未预留足够的松铺系数，导致二衬混凝土时，防水板不能与初支面密贴，造成防水板背面出现空隙。
6、混凝土配合比不良，水灰比过大、坍落度过大等性能缺陷造成混凝土凝固收缩变形过大，导致空隙。
2 注浆补强处治2.1施工方法通过敲击检测或超声波检测确定脱空区域，用红油漆在二衬混凝土表面画出脱空区标识线，明确处治范围。
隧道二衬空洞注浆方案
隧道（K0+009～K0+018段）二次衬砌不密实段注浆加固方案2015年10月1、工程概况由于施工过程中隧道（K0+009～K0+018）二次衬砌存在不同程度的不密实或空洞现象。
***********经理部决定采用钻孔注浆方案进行加固。
我公司受项目经理部委托进行注浆加固施工，具体施工方案如下。
2、注浆参数1）衬砌钻孔设计参数：①钻孔直径：采用5cm钻头进行钻眼成孔；②横向间距及孔深：间距100cm/孔，孔深100cm；③注浆管：采用25mm或32mm的钢管制成，长度采用衬砌厚度加200mm（外露），外露段安装连接管路的装置；④倾角：向下倾斜3°；⑤钻杆长度：2m。
2）注浆参数①注浆材料满足设计要求。
注浆浆液采用水泥浆，水泥采用42.5普通硅酸盐水泥，浆液中添加外加剂满足设计中的抗渗抗冻的要求；②注浆压力：2.5～3.0MPa。
3、施工方案1.钻孔施工前准备工作所需设备为风枪、注浆机、发电机，在作业前设备到位即可施工。
2.衬砌不密实处理施工2.1.钻孔施工（1）确定不密实的段落泄洪排沙洞无压段K0+009～K0+018区域。
（2）确定钻孔的孔眼位置由于在K0+009～K0+018范围内存在不同程度的不密实或空洞现象，缺陷分布范围较大。
为了达到最好的加固效果，决定采用满布注浆孔的方式在K0+009～K0+018范围内，横、纵方向上，间距为100cm 均匀布置钻孔，孔深为100cm 左右。
钻孔位置见下图：图3-1钻孔布置图（3）钻孔施做在标记钻孔处用风枪进行钻眼，根据检测衬砌实际长度进行钻孔，要边钻边进行测量，尽量绕开下层钢筋网。
（2） 注浆施工 （1）注浆前先检查管路和机械状况，确认正常后做压浆，确定合理的注浆参数，指导施工。
（2）由于衬砌的不密实程度不同，注浆通道联通性难以估计。
因此为最大程度的达到理想的注浆效果，采用加大注浆压力的方法，最大注浆压力控制在2.5～3.0Mpa。
同时防止发生跑浆、漏浆以及起鼓破坏表层混凝土的情况发生。
高速公路隧道二衬脱空处治方案
XX至XX高速公路（四川境）工程项目XX隧道二衬脱空缺陷整治《专项方案-XXXXXXXXXXXXXXXXX有限公司XX高速项目经理部2017年6月目录一、编制依据.....................................................................................................- 1 -二、治理的基本原则.........................................................................................- 2 -三、隧道衬砌检测缺陷种类及成因.................................................................- 3 -1、初期支护背后空洞 ...................................................................................- 3 -2、二衬背后脱空 ...........................................................................................- 3 -四、隧道衬砌脱空处治方案.............................................................................- 4 -1、二衬与初支脱空 .......................................................................................- 4 -2、初支与基岩脱空 .................................................................................... - 11 -五、质量保证措施.......................................................................................... - 12 -1、组织措施 ................................................................................................ - 12 -2、技术措施 ................................................................................................ - 13 -3、后期预防保障措施 ................................................................................ - 13 -六、安全、环保措施...................................................................................... - 14 -1、安全措施 ................................................................................................ - 14 -2、环保措施 ................................................................................................ - 14 -XX至XX高速公路（四川境）工程项目隧道二衬脱空缺陷整治专项方案XX高速公路（四川境）工程主线段：K0+000～K28+，线路长为km；丽攀连接线LK26+190～LK38+，线路长；路线总长，共计隧道5座，分别为中坝隧道、宝鼎1号隧道、宝鼎2号隧道、灰嘎隧道、半边街隧道，隧道总长26601延长米，占全线比例%。
跃龙门隧道二衬后脱空区逐板注浆处治技术
跃龙门隧道二衬后脱空区逐板注浆处治技术发布时间：2021-01-29T09:07:33.222Z 来源：《防护工程》2020年30期作者：孙志远[导读] 铁路隧道二衬混凝土在浇筑过程中常常受到人为因素、技术因素、混凝土干缩、徐变等因素的影响，在衬砌拱顶与围岩之间形成空隙。
这种空隙会改变衬砌的受力结构，减弱其支护强度[1-5]。
北京铁城建设监理有限责任公司 100855摘要：逐板注浆是处治隧道二次衬砌背后脱空的主要技术措施。
结合跃龙门及柿子园隧道二次衬砌施工缺陷的实际情况，采用逐版注浆技术对二衬后的脱空及不密实区域进行处理。
处治后经地质雷达验证，一次性合格率达96%。
关键词：铁路隧道、二次衬砌、脱空、逐板注浆、地质雷达1.引言铁路隧道二衬混凝土在浇筑过程中常常受到人为因素、技术因素、混凝土干缩、徐变等因素的影响，在衬砌拱顶与围岩之间形成空隙。
这种空隙会改变衬砌的受力结构，减弱其支护强度[1-5]。
根据新奥法理论，初期支护承载围岩70%左右的松散压力，二衬尽是用作安全储备和满足净空需求等。
当围岩的收敛结束后进行二衬，形成抗荷环，只要混凝土的强度达到要求，那么就能保证隧道的安全。
但是目前国内的隧道施工现状，初期支护往往只是起到一个临时的封闭作用，确切的说是一个施工过程中的措施。
当初支收敛无法稳定时，一般紧跟施做二衬补救，这也是实际工程中遵循的一个施工原则。
所以二衬的作用就不仅仅是安全储备，相反承载着较大的围岩松散压力。
在这种情况下，隧道背后是否存在脱空将直接影响隧道的安全性能。
因为若有脱空存在，衬砌将无法在围岩和初支变形的第一时间起到主动限制变形的作用，只能在变形达到一定程度后被动支承，这样会给隧道安全造成巨大隐患。
本文根据成兰铁路跃龙门隧道的施工经验总结，确定了隧道衬砌背后不密实、脱空区域的检测方法、注浆施工工艺流程、操作要点和相应的工艺标准，指导、规范隧道注浆施工，尽可能地减少不密实、脱空区域范围，以达到设计和规范要求。
浅谈隧道二衬离缝-脱空原因分析及整治
浅谈隧道二衬离缝\脱空原因分析及整治摘要：结合工程实例阐述对隧道二衬存在离缝、脱空原因分析及处理措施，供类似工程提供参考。
关键词：公路隧道二次衬砌整治处理一、概述某公路隧道全隧长376m，经地质雷达检测报告资料统计，共检测51点，合格点数43点，二次衬砌差值最小值-0.007m,最大差值-0.040m，合格率为84.3%，右洞YK12+494～496、YK12+507～+510拱顶、右洞YK12+424～+428右拱腰、左洞ZK12+558～+560拱顶存在离缝，不能满足交验要求，需进行专项整治及处理。
二、存在问题原因分析结合现场勘察及检测报告成果，并根据理论及经验分析，认为造成这些问题的原因主要有如下几个方面。
1、该隧道处于围岩较破碎、溶洞发育地带，在开挖施工时局部超挖，二次衬砌混凝土浇筑时拱部未注满，形成脱空。
2）混凝土收缩引起离缝现象。
3）二衬混凝土浇筑时防水板挂设未与初支不密贴，造成二衬与初支间的离缝、脱空。
4）因二衬混凝土施工时，受力将防水板拉离初支造成的。
三、处理方案及实施（一）处理方案：离缝、脱空采用对脱空位置进行衬砌钻孔注浆处理。
1、衬砌钻孔布置参数：①钻孔直径：采用3cm钻头进行钻眼成孔；②横向间距：1.6m/孔；③排气孔设置：注浆孔上30cm～50cm；④倾角：向下倾斜3°；⑤钻杆长度：1m；2、注浆参数：⑴注浆材料及配合比：注浆浆液采用水泥浆，水泥采用42.5普通硅酸盐水泥，水泥浆液水灰比为0.8～1；⑵注浆压力：0.2～0.6MPa;⑶浆液扩散半径：不小于0.8m;⑷单孔注浆量：Q=π×r2×L+π×R2×L×α×β；式中：r为钻孔半径，L为钻孔长度，考虑与设计接近，取0.52m；R为浆液扩散半径，取0.8m；α为浆液有效充填率，取0.9；β为浆液损耗系数，取1.15。
经计算，单孔注浆量Q=1.09 m3。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隧道二衬背后脱空及不密实处理施工方案一、编制依据1、《铁路隧道工程施工质量验收标准》(TBJ10417-2003);2、《铁路隧道工程施工技术指南》(TZ 204-2008)；3、《铁路混凝土工程施工质量验收标准》(铁建设[2005] 160号);4、第三方检测相关数据。
二、适用范围***隧道的二衬背后脱空及不密实处理。
三、情况说明根据***公司*年*月*日《关于**隧道缺陷处置的纪要》的通知，根据第三方检测出现的二衬背后脱空及不密实结果，经过认真研究，制定以下整治方案。
四、脱空、不密实地段处理方案4.1总体施工方案结合本工程实际情况，我部确定采用衬砌钻孔注浆的处理方案对空洞部位充填密实。
4. 2施工设计4.2.1衬砌钻孔设计参数1、钻孔直径：采用①30mn钻头进行钻眼成孔；2、排气孔设置：注浆孔上30cm- 50cm;3、倾角：向下倾斜3°;钻孔立面图如下：4.2.2注浆参数设计可采用单液水泥浆或双液水泥浆。
采用单液水泥浆时，水泥浆水灰比为：0.5:1~1:1 ，水泥宜采用P.042.5 硅酸盐早强水泥。
并通过试验按需掺配高强减水剂、速凝剂及其他添加剂；添加剂的性能质量应符合混凝土外加剂GB8076相关规定，使用前应作效果试验，凝结时间宜初凝不超过5mi n、终凝不超过10mi n。
4.2.3 注浆压力和灌浆管设置注浆压力初压0.2〜0.5MPa终压0.5〜1.2MPa,可采用逐渐加压式注浆，也可采用定压注浆，注浆时将注浆芯管安装在预埋的灌浆管上，注浆速度为30〜60L/min 。
预埋的灌浆管应注意避免破坏防水板，灌浆管端头设置防堵设施，注浆结束后应将灌浆管孔封堵密实。
五、方案实施5.1 钻孔施工前准备工作衬砌空洞位置大部分位于隧道拱顶处，需搭设操作平台，所需设备为风枪、注浆机、发电机等。
5.2 作业平台搭设采用四轮移动式脚手架作业平台，平台高度为拱顶下2 米，平台钢管间距为400mm,台面满铺，铺板用50mm厚木脚手板，一一加以固定，使其不松动。
移动架的面积为2.6m x3.0m,脚手架立杆步距1.5m，立杆纵距1.5m，立杆横距1.3m，立杆要求采用整根6m钢管。
操作平台的周边，按照临边作业的要求设置防护栏杆，栏杆高度1.2m。
并配置登高扶梯，梯子不得缺档，横档间距30cm.移动式操作平台的轮子与平台的结合部位要焊接牢固和绑扎可靠。
两根四轮中间立柱的底端应离地面有一点距离,这样使操作平台推移方便, 但立柱的底端与地面的距离不能超过80mm, 以便使用时可将立柱底下垫实固定。
搭设必须符合《建筑施工扣件式钢管脚手架安全技术规范JGJB- 2001》规范。
5.3 二衬注浆施工1 、根据检测报告上显示里程确定并标注显示空洞的位置。
2、若脱空处正好位于预留注浆孔位置,则可直接利用,若再别的位置,则需要进行钻孔,使用凿岩机准确的在二衬存在空洞或二衬和初支脱空的部位进行钻孔，再安装注浆管，注浆管在空洞或脱落部位的两个端头设计，保证注浆管很好的固定在二衬中，注浆管周围可以用锚固剂填充周围的空隙。
注浆管要设置阀门，以便注浆不密实时进行二次注浆。
3、注浆时采用合理的注浆顺序，注浆前先对管孔进行清理。
注浆时如出现压力迅速上升而浆液却不易注入或注入量很小的情况，应加大水灰比、降低浆液浓度，同时检查注浆管有无堵塞，并加以疏通。
相反当发现注浆压力较低或压力上升缓慢而浆液注量却特别大时，应停止注浆，检查是否有漏浆或串浆的现象并及时加以堵塞，同时宜采用减少水灰比或在水泥浆中掺入适量（5%- 10%）的水玻璃或采用双液注浆以缩短凝结时间；当压注水玻璃液后，压强明显上升，达到目标要求时，可停止压注水玻璃，仍用原水泥浆液，或用小泵量间歇式注浆。
4、注浆结束标准以注浆压力和注浆时间、注浆量综合判定。
当达到下述情况之一时即结束注浆：①当注浆压力达到设计终压时；②当注浆量达到或超过设计注浆量，孔口管出现冒浆时；③ 当注浆压强已达到设计终压，且稳压10min 后，即使进浆量仍未达到设计浆量，也可结束注浆；④注浆时衬砌表面如出现有渗漏水部位，可改用压注水泥- 水玻璃或其他化学浆液进行注浆堵水。
5、注浆过程中要经常检查浆液质量，控制好浆液水灰比、注浆压力、注浆量，并逐管填写注浆记录。
注浆完成后检查固结效果，分析注浆记录，对注浆量偏少和有怀疑的灌浆管应重点检查，采用冲击-回波法、地质雷达法、声波监测和直接钻芯取样等方法观察浆液充填和密实情况，如发现效果不佳，进行补管注浆。
5.4 注浆效果评定1、等浆液凝固后在对注浆区进行钻孔取芯，观察注浆充填情况。
如注浆区浆液未饱满时须重新钻孔注浆。
2、如钻孔注浆处渗水较大，应采用水玻璃水泥浆液进行封堵钻眼处，防止钻眼处渗水。
六、施工组织6.1组织机构组长：*副组长：*成员：***6.2施工人员及设备配备劳力配备表七、保证措施7.1注意事项1、钻孔前，精确测定钻孔的平面位置、实际施工厚度等。
2 、施工中应严格控制钻机偏移。
3、施工中应做好钻孔记录，做到边钻边量测，及时掌握钻孔深度，杜绝防水板钻破。
4、注浆中做好记录，进行较好检测脱空面积，防止浆液外渗。
5、衬砌钻孔处一定要采用高标号防渗水砼进行封堵密实。
7.2 安全保证措施1、施工人员作业前进行安全教育和考核，合格后方可进行上岗作业；2、施工人员到达工作面后，应首先检查工作面是否处于安全状态；3、注浆时注浆人员必须佩戴防护眼镜，戴安全帽、防护手套、穿工作服；电工穿绝缘鞋和戴绝缘手套；4、高空作业时必须佩戴安全带，防滑鞋，挂妥挂钩，并有安全防护拦和安全网等防护设施，对施工机具和材料要有保护措施，避免掉落，严禁向下方丢弃废物；5、施工现场用电严格按照三相五线制布设电线，做到二级保护，三级控制，一机一闸。
6、施工机械、机具和电气设备，在安装前按照安全技术标准进行检测，经检测合格后方可安装，经验收确认状况良好后才可运行。
7、严格机械作业规程，持证上岗，严禁无证人员操作。
7.3 环境保护措施提高管理、技术、作业人员环境保护意识，认真学习环境保护知识，共同做好环境保护工作。
在注浆过程中防止水泥浆污染周边环境，及时清理浆液污染物。
八、二衬脱空及不密实防治措施8.1 隧道拱顶脱空的成因分析1、初支面不平顺，局部存在较深的凹坑，防水板挂设后形成一个空腔，因防水板松弛度所限，在混凝土浇筑后形成空洞。
2、防水板挂设张弛度不适。
防水板如果挂设太松，在混凝土浇筑过程中会因受挤压形成褶皱，在褶皱之间留下空隙；防水板如果挂设太紧，会造成防水板与初支面之间留下空隙或因混凝土压力太大撑坏防水板。
3、混凝土在浇筑过程中振捣不密实，内部存在气孔、空洞等，上部混凝土浇筑完成后在自重作用下下沉，在拱部造成空洞。
4、拱部混凝土浇筑时，由于泵送压力或浇筑方式等问题，致使拱顶位置浇筑不到位，留下空洞。
5、端头模板拼接不密实，浇筑完成后在等强过程中从接缝里漏浆、跑浆，使拱部混凝土下落，形成空洞。
6、拆管过早，混凝土掉落形成漏斗。
在混凝土浇筑后，现场施工人员急于拆下混凝土输送管，在拆管时，未形成自稳能力的混凝土随输送管掉落下来，形成漏斗，造成衬砌脱空。
7 、衬砌台车底座支撑不牢固，在混凝土浇筑过程中或浇筑后变形下沉。
在现场施工过程中，台车多采用方木支垫行车轨道，由于衬砌台车附近较潮湿，方木容易糟烂，在混凝土浇筑后方木被压碎引起台车下沉。
另外混凝土浇筑时模板应采用刚性支撑，绝不可用液压杆支撑模板。
使用液压杆支撑时由于压力过大可能会使杆件受压收缩，使模板内收或下沉，造成拱部空洞。
8、拱架背后喷砼不密实，留有空洞，混凝土浇筑后在等强过程中初喷混凝土受挤压破裂，混凝土进入空洞内，造成拱部混凝土下落。
8.2 防治措施1、防水板挂设规范⑴ 防水板挂设前应先对初期支护喷射混凝土进行检测，欠挖部位应先加以凿除，对喷射混凝土表面凹凸显著部位应分层喷射找平。
外露的锚杆头及钢筋网头应齐根切除，并用水泥砂浆抹平，使混凝土表面平顺。
⑵ 防水板挂设完成后用手托起防水板看其是否能与初支面密贴，且没有太多余量，一般防水板长度为初支面长度的1.2 ~ 1.5倍。
防水板挂设时焊接点数量和间距要满足设计要求，保证拱部防水板挂设稳固，防止防水板因挂设不稳在混凝土浇筑过程中掉落后压入两侧混凝土，造成拱部空洞。
2、加强混凝土浇筑的过程控制⑴ 在浇筑拱部时适当调整混凝土的水灰比或采用适量的膨胀混凝土，减小混凝土干缩徐变。
浇筑过程中振捣密实，尽量排除在混凝土浇筑时被挤压到拱部的空气。
⑵ 在拱部混凝土浇筑时，将泵送管深入模板外接近拱顶的部位，使拱部混凝土由上向下浇筑。
混凝土泵送管可选在台车标高较高的一端入模。
混凝土浇筑到拱部时设置观察孔，安排技术员或质检员值班观察浇筑情况，确保拱部混凝土填筑饱满。
⑶ 拱部堵头板安装时注意接缝密贴，可采用双面胶等措施，保证混凝土浇筑后不漏浆，不跑浆。
⑷ 混凝土浇筑时，安排专人现场值班。
值班人员要恪尽职守。
混凝土浇筑完成后要求施工人员不要急于拆下输送管，须待混凝土有一定自稳能力后再拆，在拆下同时，迅速关闭窗口，以免混凝土掉落。
3、衬砌台车支垫稳固，并定期检修⑴ 做好二衬台车台车附近的文明施工，防止支垫方木长期被水浸泡。
现场管理人员要定期检查方木受压能力，防止混凝土浇筑后被压碎引起台车下沉。
衬砌台车在使用过程中要定期检查、维护，防止台车屈服变形。
4、二衬施工前要先检查初支背后是否存在空洞或喷砼不密实的情况，若发现有空洞等情况存在应安排注浆充实。
目录一、编制依据 (1)二、适用范围 (1)三、情况说明 (1)四、脱空、不密实地段处理方案 (1)4.1 总体施工方案 (1)4.2 施工设计 (1)4.2.1 衬砌钻孔设计参数. (1)4.2.2 注浆参数设计 (1)4.2.3 注浆压力和灌浆管设置. (2)五、方案实施 (2)5.1 钻孔施工前准备工作. (2)5.2 作业平台搭设 (2)5.3 二衬注浆施工 (2)5.4 注浆效果评定 (3)六、施工组织 (3)6.1 组织机构 (4)6.2 施工人员及设备配备. (4)七、保证措施 (4)7.1 注意事项 (4)7.2 安全保证措施 (5)八、二衬脱空及不密实防治措施 (5)8.1 隧道拱顶脱空的成因分析. (5)8.2 防治措施 (6)。
