福建仙游抽水蓄能电站工程概况

仙游抽水蓄能电站工程(面板堆石坝、土坝)土石方填筑施工

仙游抽水蓄能电站工程（面板堆石坝、土坝）土石方填筑施工1 概述1.1主要施工项目本合同土石方填筑工程施工包括以下项目：（1）主坝填筑工程；（2）虎岐隔副坝填筑工程；（3）湾尾副坝填筑填筑工程；（4）库区填筑工程；（5）大坝上游围堰填筑工程等。

1.2主要工程量本合同土石方填筑工程主要工程量见表13-1。

表13-1 土石方填筑工程量表2 施工重点、难点分析根据现场踏勘和对合同文件的研究和理解，我们认为上水库土石方填筑工程有以下特点需重点解决：（1）主坝填筑是本工程关键线路，须重点确保。

主坝填筑做为本工程关键线路上的重要项目，填筑总量103.65万m³，施工用时12个月（363天），平均月填筑强度8.64万m³，高峰月施工强度9.57万m³。

因此，在施工过程中要重点确保主坝填筑的设备和人员配备，确保料源的充足供应和运输，确保关键线路工期的完成。

（2）石料场坝料开采和砂石料系统建设投运是制约坝体填筑施工的关键。

在总体工期安排上，砂石系统建设在本合同中标后即进行规划，进点后即进行建设，可保证在2009年12月15日建设完成，2010年1月1后后投入运行。

石料场的土方和强风化岩石开挖做为重点施工项目在主体工程开工时同步进行，可确保在2010年1月1日具备弱风化岩石开采条件，具备向砂石系统供料条件，2009年12月15日前完成坝料开采试验，具备向主坝填筑场外试验提供条件，2010年1月1日具备向大坝填筑施工（大规模）提供合格料源条件。

（3）坝0+000～坝0+071.5坝后主堆石填筑至▽717后沉降3个月必须在施工进度安排上统筹进行考虑坝0+000～坝0+071.5坝后主堆石填筑至▽717后须沉降3个月，即坝体填筑至▽717后，主坝整体停止填筑施工，待3个月的沉降期满后再进行▽717以上的填筑。

由于上述沉降期的制约，对坝填筑连续性，对上库总体土石方开挖、填筑工程均衡生产影响大。

因此，在考虑上水库整体工期和均衡生产时，在主坝填筑时段，其它部位施工主要服从于主坝填筑的需要。

仙游抽水蓄能电站工电气管道、接地系统及给排水系统预埋件的埋设

仙游抽水蓄能电站工程电气管道、接地系统及给排水系统预埋件的埋设1 概述1.1 工程范围负责在本工程土建项目相关的范围内为安装合同段或其它合同段进行电气设备安装和其它工作所需的埋设项目，包括（不限于）：(1) 上库进/出水口平台、上库进/出水口启闭机房、配电房、值班室、引水隧洞等接地系统及全部固定件；(2) 工业电视和通讯等系统的电缆管埋设；(3) 上库进/出水口启闭机房、配电房、值班室等永久建筑物室内/外的照明设施埋设件、照明配电箱/灯具及其附属设备安装、开关及插座等安装、电线敷设和电力/控制电缆埋管；进水口水位计控制电缆埋管；(4) 电气设备接地线安装；(5) 电气设备安装所需的基础预埋件；(6) 监理人指定埋设的电气管道及其他埋设件；(7) 预埋件的防腐措施；(8) 负责与其他工程段接口的电气设备安装和其它工作必需的永久埋设项目。

1.2 主要工程量本合同电气管道、接地系统及给排水系统预埋件工程主要项目见表17-1。

表17-1 电气管道、接地系统及给排水系统预埋件主要工程量表2 施工布置（1）本工程在上库进出水口附近的施工工厂区布置金结加工厂，内设有机电设备仓库、露天设备堆放场、钢平台等，进行设备临时存放、管道及基础制作。

仓库内设备装卸采用5吨叉车进行。

露天设备采用汽车吊进行。

（2）现场设备的装卸就位根据部位情况采用汽车吊或与卷扬机等配合就位。

小件设备人工就位。

（3）现场设置临时活动工具房，随部位移动，放置施工设备、小型材料及工器具，进行系统安装。

（4）现场施工用电接自附近施工电源。

（5）现场施工用水接自土建系统。

3 施工进度计划安排电气管道、接地系统及给排水系统预埋件工程的施工均与混凝土施工同步进行，满足总进度需要。

4 电气管道埋设施工4.1 安装技术要求（1）管道的埋设按施工详图及说明规定，或者按监理人的批示执行。

需要更改时，事先征得发包人和监理人许可，如发包人和监理人认为返工是由于没有按图施工或敷设有缺陷或埋设不合格，则负责纠正，进行修理或更换。

仙游抽水蓄能电站施工导流与水流控制

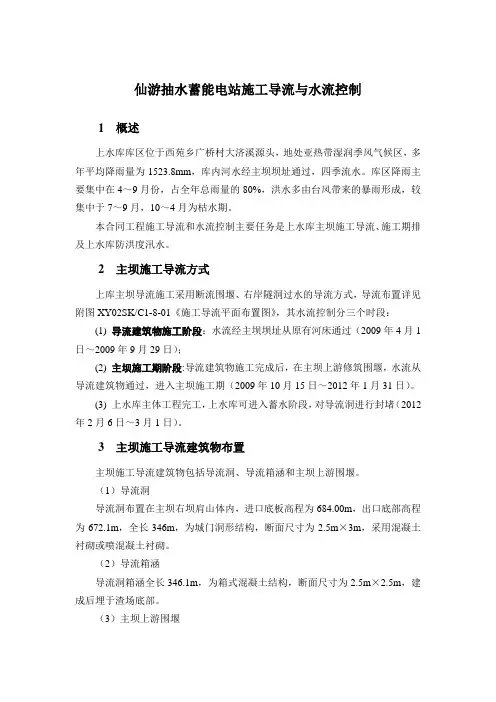

仙游抽水蓄能电站施工导流与水流控制1 概述上水库库区位于西苑乡广桥村大济溪源头，地处亚热带湿润季风气候区，多年平均降雨量为1523.8mm，库内河水经主坝坝址通过，四季流水。

库区降雨主要集中在4～9月份，占全年总雨量的80%，洪水多由台风带来的暴雨形成，较集中于7～9月，10～4月为枯水期。

本合同工程施工导流和水流控制主要任务是上水库主坝施工导流、施工期排及上水库防洪度汛水。

2 主坝施工导流方式上库主坝导流施工采用断流围堰、右岸隧洞过水的导流方式，导流布置详见附图XY02SK/C1-8-01《施工导流平面布置图》，其水流控制分三个时段：(1) 导流建筑物施工阶段：水流经主坝坝址从原有河床通过（2009年4月1日～2009年9月29日）；(2) 主坝施工期阶段:导流建筑物施工完成后，在主坝上游修筑围堰，水流从导流建筑物通过，进入主坝施工期（2009年10月15日～2012年1月31日）。

(3) 上水库主体工程完工，上水库可进入蓄水阶段，对导流洞进行封堵（2012年2月6日～3月1日）。

3 主坝施工导流建筑物布置主坝施工导流建筑物包括导流洞、导流箱涵和主坝上游围堰。

（1）导流洞导流洞布置在主坝右坝肩山体内，进口底板高程为684.00m，出口底部高程为672.1m，全长346m，为城门洞形结构，断面尺寸为2.5m×3m，采用混凝土衬砌或喷混凝土衬砌。

（2）导流箱涵导流洞箱涵全长346.1m，为箱式混凝土结构，断面尺寸为2.5m×2.5m，建成后埋于渣场底部。

（3）主坝上游围堰主坝上游围堰为粘土斜墙土石围堰，基础挖截水槽回填粘土防渗型式。

上游围堰堰顶高程为692.50m，堰高7.20m，堰顶宽8m，上、下游边坡分别为1：2.5和1：1.5，设计挡水设计标准为10年一遇洪水，流量50m3/s，断面结构如下图所示：图8-1 上游围堰横断面图4 主坝施工导流建筑物施工4.1导流建筑物施工阶段主坝施工导流建筑物包括导流洞及导流箱涵，主要包括土石方明挖、石方洞挖、混凝土衬砌和导流箱涵混凝土等施工项目。

福建仙游抽水蓄能电站下水库坝址左岸坝头边坡处理

～
ｍ，仅在Ｚ１Ｋ５６孔厚度达８８ｍ。在趾板Ａ２点附近由于辉绿岩脉侵入，造成宽１左右．０ｍ的全风化深槽。
收稿日期：２１ — ８１０００—０作者简介：王志强（９６）１６一，男，高级工程师，水文地质工程专业。
９８
福
建
地
质
ＧｏｏｙｏｕｉｎｅｌｇｆｊＦａ
增刊１
福建仙游抽水蓄能电站下水库坝址左岸坝头边坡处理
王志强
（建省水利水电勘测设计研究院，福州，３００）福５０１
摘
要仙游抽水蓄能电站下水库坝址左岸坝头全风化岩体层厚度较大，在水库蓄水后，
２．８８
１７
．
３
４．６５
（～８５）
Ｅ
— —
５
１．２１
２４
．
０１
５Ｅ一３～
５一４Ｅ
２左岸坝头工程地质条件评价
下水库左岸坝头岩性以细粒花岗岩为主，并有４条辉绿岩脉侵入，致使该区域内岩体风
１４岩体风化．
左岸趾板上游山头（高程３３８．０４２０５ｍ）全风化岩体风化不均匀，全风化岩体厚度１８．
～
６５ｍ，Ｚ１、Ｚ１、Ｚ１、Ｚ１．Ｋ５１Ｋ５４Ｋ５７Ｋ５８等４个钻孔，由于受岩脉影响，全风化厚度９３．１．１６３１；在高程２０５ｍ以下平台，全风化厚度１５．＂／８．．～３４ｍ。强风化带厚度０５．．～３７

仙游抽水蓄能电站土石方明挖工程施工

仙游抽水蓄能电站土石方明挖工程施工1 概述⑴主坝、虎歧隔副坝、湾尾副坝坝基土石方明挖；⑵上水库进/出口土石方明挖；⑶库区清理、库内拦渣坝及库内石料场土石方明挖；⑷坝顶公路路基土石方明挖；⑸坝后弃渣场及排水系统土石方明挖。

上库主体工程土石方开挖工程量，见表9-1。

表9-1 上库主体工程土石方开挖工程量表⑴施工道路布置难度大是上水库土石方明挖的第一大特点施工道路对上水库各项工程的开工及施工作业面的拓展起控制性作用，特别是主坝开挖、坝顶公路开挖、进/出水口开挖、库Ⅰ区（主坝、进/出水口、1#-2#-3#拦渣坝包围区域）开挖等施工部位原始地形冲沟发育，坡度变化大，道路布置和修筑难度大。

因此，必须保证关键主干道路的按期完工，根据不同施工阶段特点统筹进行安排。

⑵进/出水口明挖必须抓紧工期是上水库土石方明挖的第二大特点进/出水口工程虽不在本工程关键线路，但工期十分紧张，对整个工程下闸蓄水同样起到关键性控制作用，在施工过程要引起特别重视，必须按施工进度计划安排进行控制。

根据进/出水口“明挖工作面多易提前进度、洞挖工作面少易制约进度，混凝土工程量大、交叉作业易限制进度”的特点，“成事在人”，我们认为提高明挖施工速度是解决进/出水口施工工期的重要手段，在施工中必须多组织设备和人员加快进/出水口的明挖施工速度，我们承诺“保证按计划工期完成，力争提前一个月完成”。

⑶库盆清理工程量大、支护工程量大，组织工作必须合理，突出重点，统筹安排，是上水库土石方明挖的第三大特点库盆土石方开挖、清理工程量大、支护工程量大。

在施工过程中，必须“突出重点，先难后易，统筹安排”，优先进行石料场、库Ⅰ区（主坝、进/出水口、1#-2#-3#拦渣坝包围区域）开挖和支护施工减少对主坝、进/出水口等关键部位施工的影响，后进行库区土方清理工作。

⑷石方开挖可利用料能否最大限度的利用是上水库土石方明挖施工的第四大特点如何最大限度利用石方开挖可利用料，减少石料场的开挖量，以降低工程成本，必须在石方开挖过程中，区分好可利用料和弃料的界线，对爆破进行严格控制以获得合格的料源，做好料源在时间和空间的合理调配。

抽水蓄能电站系列-福建篇（1）

抽水蓄能电站系列-福建篇（1）福建省陆域面积12.4万平方千米，地势西北高，东南低，呈“依山傍海”态势，境内峰岭耸峙，丘陵连绵，河谷、盆地穿插其间，山地、丘陵占全省总面积的80%以上，素有“八山一水一分田”之称。

境内水系密布，河流众多，主要发育闽江、晋江、九龙江、汀江和交溪五大水系。

1）福建仙游120(上水库740-下水库280m)福建仙游抽水蓄能电站位于福建仙游县西苑乡境内，是福建省第一座大型抽水蓄能电站，也是国内首家全部使用高水头、高转速国产化机组的抽水蓄能电站。

上水库位于西苑乡广桥村木兰溪源头支流大济溪上，坝顶高程747.6m，正常蓄水位740m；下水库坝址位于西苑乡半岭村上游1km 处溪口溪峡谷中，坝顶高程299.9m，正常蓄水位280m. 上下库距离1900m，额定水头460m，距高比为4.1。

2）福建周宁120(上水库716-下水库300m)福建周宁抽水蓄能电站位于福建省周宁县境内，上水库库区位于周宁县七步镇龙溪村，水库正常蓄水位716.0m，死水位691.0m，总库容1073万m³，调节库容815 万m³，死库容179 万m³。

下水库坝址位于七步溪与穆阳溪交汇口上游约360m的七步溪主河道上。

坝址区河谷呈较狭窄的“V”字形，正常蓄水位300m，下水库调节库容799m³。

挡水建筑物采用碾压混凝土重力坝，坝顶高程306.0m。

上下库距离1200m，额定水头416m，距高比为2.9。

2022年正式投产运行。

3）福建永泰120(上水库657-下水库225m)福建永泰抽水蓄能电站位于永泰县白云乡岭下村、凤际村，上水库位于凤际村支沟的下洋河段上，集水面积3.03平方公里，设计正常蓄水位657.00米，相应库容847.00万立方米，上水库主坝拟采用粘土心墙堆石坝，最大坝高为30m，坝顶长度为130m，坝顶宽度8m。

下水库位于岭下村的大樟溪支流白云溪上，集水面积为59.1平方公里，正常蓄水位225.00米，下水库大坝采用钢筋混凝土面板堆石坝，最大坝高为55m，坝顶长度为150m，坝顶宽10m。

福建仙游抽水蓄能电站顺利通过枢纽工程专项竣工验收

ＢｙＺＨＡＮＧＸｉｕ — — ｌｉ：Ｃｏｌｌｅｃｔｉｏｎｏｆｔｙｐｉｃａｌｃａｓｅｓｏｆｄａｍｆａｉｌｕｒｅｓａｎｄａｃｃｉｄｅｎｔｓａｔｈｙｄｒｏｐｏｗｅｒｓｔａｔｉｏｎｓ
安全系统未发挥作用。这些成为造成灾难性后果的最关键原因。
除了萨扬舒申斯克水电站事故外，１９７９年印度
默区２级大坝，曾发生因暴雨电力中断，ｌ８孔闸门
７俄罗斯萨扬舒申斯克水电站事故
俄罗斯萨扬舒申斯克水电站是叶尼塞河梯级的第４级，总装机容量６４０万ｋＷ，水库正常蓄水位５４０ＩＴＩ时相应库容３１３亿ｍ，是俄罗斯最大的水力发电站。大坝为混凝土重力拱坝。最大坝高２４５．５ｍ，
年启用。
设备的问题也会引发重大事故和灾难性后果。闸门的布置、结构安全、启闭安全（包括备用和应急电源）对大坝安全都十分重要。
大坝安全管理就是要防患于未然，大坝安全定期检查是重要技术手段，大坝安全性评价是大坝安全定期检查的重要技术过程。大坝安全性评价要紧紧抓住曾引起大坝失事或事故的直接技术原因
中１３孑Ｌ开启受阻，洪水漫坝溃决。１９８２年西班牙Ｔｏｕｓ坝也曾因暴雨电力中断，溢洪道平板闸门操作失灵，大坝漫顶溃决。１９９７年巴西ＤａＣｕｐｈａ大坝，操作人员擅离岗位，归途被洪水阻断，闸门开启不

福建仙游抽水蓄能电站工程地下厂房施工和质量分析

中图分类号：ＴＶ７３ —１０９２（２０１３）０５一ｏ０５卜０４
１工程概况
福建仙游抽水蓄能电站位于福建省莆田市仙游县西苑乡，装机容量为１２００ＭＷ（４ｘ３００ＭＷ），安装４台单机容量为３００ＭＷ的混流可逆式水泵水轮发电机组。本工程属大（１）型一等工程，主要永久性建筑物按１级建筑物设计，次要永久性建筑物按３级建筑物设计，枢纽主要由上水库、输水系统、地下厂房系统、开关站和下水库等建筑物组成。地下厂房洞室群岩性有晶屑凝灰熔岩（Ｊ３ｎｂ）与燕山晚期侵人的花岗斑岩（订）两种，围岩大多为微风化～新鲜岩体，其中花岗斑岩主要呈岩株、岩脉状产出，与围岩呈混溶接触和裂隙接触。断裂构
严良平：福建１山游抽水蓄能电站工程地下厂房施工和质量分析
福建仙游抽水蓄能电站工程地下厂房施工和质量分析
严良平
（福建仙游抽水蓄能有限公司，福建福州，３５０００３）
摘要：仙游抽水蓄能电站地下厂房开挖和支护是控制工程直线工期的关键线路。从工程开挖施工程序和方法、支护方法、质量及工期等方面对地下厂房开挖进行了探索和总结，重点介绍了仙游抽水蓄能电站地下厂房施工通道布置与开挖分层、各分层开挖工期与资源投入以及开挖过程中对周围岩体的扰动破坏、围岩变形等情况，分析了影响工期的主要因素及需改进的主要方面，对类似工程施工组织设计具有借鉴意义。关键词：地下厂房；施工；质量；仙游抽水蓄能电站

仙游抽水蓄能电站工程砌体工程施工

仙游抽水蓄能电站工程砌体工程施工1 概述1.1 主要施工项目本合同段砌体施工主要包括以下项目：(1)上水库主坝工程：包括干砌块石和浆砌块石M7.5。

(2)虎岐隔及湾尾副坝工程：包括干砌块石和浆砌块石M7.5。

(3)上水库库区工程：包括M7.5浆砌片石护肩、浆砌块石M7.5、浆砌块石M10、干砌块石、浆砌块石、和浆砌片石截水沟M7.5。

(4)部分引水系统工程：包括浆砌块石M7.5。

1.2 主要工程量本工程主要工程量见表15-1表15-1 主要工程量表2 施工特点(1).主坝砌体工程主要包括坝后排水系统干砌石和坝后坡面浆砌石网格梁等项目施工。

其中坝后排水系统干砌石为干砌块石排水棱体，内设集水盲沟，计划安排在坝基开挖和坝后排水涵管安装后进行施工。

坝后坡面浆砌石网格梁为坡面防护，计划安排在坝体填筑至▽743.6m后的沉降期进行施工。

(2).副坝砌体工程主要为副坝及其库岸防护干砌石护坡，计划安排在副坝填筑完成后进行施工。

(3).库区砌体工程主要包括库右Ⅱ区，库右Ⅲ区坡面干砌石防护，库内拦渣坝干砌石护坡及坝顶公路浆砌石路堑挡墙、路肩墙、浆砌石截水沟等项目施工。

其中库右Ⅱ区，库右Ⅲ区干砌石护坡随该区段开挖与其下部无砂砼同步施工，库内拦渣坝干砌石护坡在拦渣坝填筑完成后施工，坝顶公路路堑挡墙，路肩墙，浆砌石截水沟根据坝顶公路施工情况穿插进行。

(4).进/出水口砌体为进/出水口前池左侧▽702m～▽714m坡面浆砌石防护，设计工程量992m3，计划安排在进/出水口开挖完成后进行施工。

3 材料3.1 石料（1）砌石体的石料取自上库I石料场。

砌石材质应坚实新鲜，无风化剥落层或裂纹，石材表面无污垢、水锈等杂质，用于表面的石材，应色泽均匀。

石料的物理力学指标应符合施工图纸的要求。

（2）砌石体分毛石砌体和料石砌体，各种石料外形规格如下：①毛石砌体：毛石应呈块状，中部厚度不应小于15cm。

规格小于要求的毛石(又称片石)，可以用于塞缝，但其用量不得超过该处砌体重量的10%。

仙游抽水蓄能电站工程地下洞室开挖工程施工

仙游抽水蓄能电站工程地下洞室开挖工程施工1 概述1.1 工程项目和工作内容上水库石方洞挖施工包括：（1）上库引水系统平洞和闸门井石方洞挖（2）上库导流隧洞洞挖。

1.2 主要工程量石方洞挖主要工程量，见表10-1。

表10-1 地下洞室开挖工程量1.3 主要施工特点、重点及对策上库引水系统工程洞挖过程中，F30断层斜穿引水上平洞和闸门井，对洞室爆破开挖影响大。

对策：调查地质条件，必要时，可采用超前钻探、打导洞等方法进一步了解地质情况，作好地质预报，根据地质预报情况对以软岩或Ⅳ类围岩为主的局部部位采用管棚灌浆或超前锚杆的方案提前支护，采用浅钻孔、弱爆破、多循环、勤支护的爆破方法爆破，爆破后立即喷混凝土封闭岩面，出碴后，再打锚杆、挂网、喷混凝土，必要时安设钢支撑增加支护能力。

2 施工布置2.1 施工道路布置利用L1、L4-1进入导流洞进口和出口部位进行施工。

利用L4进入进/出水口施工区，出渣道路利用L5。

施工道路布置详见附图XY02SK/C1-06-01。

2.2 风、水、电布置2.2.1 施工供风施工用风主要为开挖钻孔、锚喷支护，根据断面型式、开挖和锚喷支护方式以及开挖强度确定各工作面的需风量，然后由工作面至洞口距离确定供风线路及管道，最后综合各种情况选择供风站位置和容量。

⑴进/出水口供风布置在两个事故闸门井之间的空地上设一个空压站，向平洞和竖井供风，满足钻爆施工需要。

主风管采用DN100钢管，沿已开挖部位引至井口和平洞口，洞(井)内采用高压软管接至工作面附近，主管中部设置一个油水分离器，确保供风质量。

⑵导流洞进、出口外侧各设一台20m³电动空冷空压机供风。

各施工部位需用风量及供风布置，见表10-2。

表10-2 施工用风量及供风布置2.2.2 施工供水进/出水口洞挖施工用水主要用于各工作面的开挖钻孔、支护锚喷及注浆、除尘降温等。

施工用水从蓄水罐接引，主供水管采用DN150mm，其余采用DN80～DN100mm，为进/出水口平段、事故闸门井开挖施工等提供生产用水。

仙游抽水蓄能电站工程特点、难点及施工总体策划

仙游抽水蓄能电站工程特点、难点及施工总体策划1 工程特点、难点通过对施工技术文件的认真分析、研究和我们对技术条款的深刻理解，以及集团公司多年从事类似工程（其中抽水蓄能电站：河北张河湾抽水蓄能电站上水库、江苏宜兴抽水蓄电站上水库、山西西龙池抽水蓄电站上水库、湖北白莲河抽水蓄电站地下厂房）施工积累的经验，我们认为本工程有15大特点、难点，需要在施工技术方案中重点关注和解决。

⑴施工道路布置难度大施工道路对上水库各项工程的开工及施工作业面的拓展起控制性作用，特别是主坝开挖、坝顶公路开挖、进出水口开挖、库Ⅰ区（主坝、进/出水口、1#-2#-3#拦渣坝包围区域）开挖等施工部位原始地形冲沟发育，陡、缓变化较大，道路布置难度大。

因此，必须根据不同施工阶段特点统筹进行安排。

⑵解决好开工初期弃渣场对主体工程施工的影响弃渣场是整个上水库工程弃料的“战略堆放库”，主体工程开挖的弃渣料源源不断运来。

施工初期，由于受渣场底部冲沟回填（不少于2m厚石渣料、兼作排水盲沟）影响，受导流洞、导流箱涵及坝后排水系统施工影响，势必会对“战略堆放库”的使用形成很大影响，形成上库主体工程施工的前期“瓶颈”。

因此针对前期“瓶颈”问题，在开工初期，采用分段施工法加快导流箱涵、坝后排水箱涵及顶部透石料回填施工以尽快解决渣场整体使用问题；加快导流洞和坝后排水系统石方开挖以解决渣场回填石渣料和浆砌石的来源问题。

⑶导流建筑物施工影响主体工程开工，必须引起足够重视导流建筑物施工，直接影响后续主坝坝基开挖，应在具备条件后立即施工。

由于开工初期施工组织工作难度大，工作局面打开难度大，因此，必须充分重视导流建筑物施工的关键性，采取有力措施，确保人员、设备等提前到位，施工措施提前筹划，保证开工初期时，导流建筑物施工形成好的施工局面。

⑷主体工程石方开挖利用问题必须关注本工程填筑石方用量远远大于主体工程可利用石方量，坝体填筑大部分料源需从石料场开采。

如何合理利用主体工程开挖可利用石方，减少石料场的开挖量，以降低工程成本，在本工程中必须重点关注。

福建仙游抽水蓄能电站业主营地房屋建筑扩建工程人工挖孔桩施工组织设计

福建仙游抽水蓄能电站业主营地房屋建筑扩建工程人工挖孔灌注桩专项施工方案编制：审核：湖北天宇建设有限公司二O一四年九月目录第一章编制依据 (4)第二章工程概况 (5)第一节工程简概 (5)第二节桩的设计 (5)第三节地质条件 (6)第四节地下水情况 (7)第三章施工布署 (8)第一节管理目标 (8)第二节施工准备 (8)第三节施工协调 (9)第四章平面布置 (10)第一节布置原则 (10)第二节平面布置 (10)第三节临时用水设计方案 (10)第四节临时用电设计方案 (11)第五章组织机构 (12)第一节组织机构图 (12)第二节管理人员职责 (12)第六章施工进度计划及保证措施 (14)第一节施工进度计划 (14)第二节计划保证体系 (14)第三节劳动力安排措施 (15)第四节主材用量计划 (15)第五节机械设备使用计划 (16)第七章施工方案 (16)第一节场地的处理 (16)第二节具体部署方案 (16)第三节成孔土方开挖的方法 (18)第四节孔桩护壁砼施工方法 (21)第五节人工挖孔桩终孔的施工措施 (23)第六节桩芯钢筋笼施工方法 (24)第七节干孔时桩芯砼浇灌施工方法 (25)第十章工程质量管理技术措施 (26)第一节质量管理组织措施 (26)第二节质量管理具体措施 (27)第三节质量控制技术措施 (29)第十一章人工挖孔桩质量检验 (35)第一节砼质量检验和灌注质量检验 (35)第二节检桩 (35)第三节质量保证资料的管理 (36)第十二章安全文明施工保证措施 (36)第一节安全生产与劳动保护措施 (36)第二节安全事故预防措施 (37)第十三章人工挖孔桩施工注意事项 (39)第一节必须注意的几个要点 (39)第二节施工前的准备工作 (40)第三节施工安全管理制度 (40)附表一计划投入劳动力人数 (42)附表二主要施工机械设备一览表 (42)附表三主要材料需用计划 (43)附表四主要分项工程施工工艺流程 (44)附图1桩芯钢筋笼安装施工工艺流程 (44)附图2干孔时砼灌注施工工艺流程 (45)附图3桩芯水下砼施工工流程 (46)附图4混凝土设计检验程序流程 (47)附图5人工挖孔桩施工流程 (48)附图6人工挖孔桩施工工艺流程 (49)第一章编制依据1.《工程测量规范》（GB50026-2007）2.《建筑桩基检测规程》（JGJ106-2003）3.《钢筋焊接及验收规范》（JGJ18-2012）4.《钢筋焊接接头试验方法标准》（JGJ/T27-2001）5.《混凝土强度检验评定标准》（GBJ107-2010）6.《建筑机械使用安全技术规程》（JGJ33-2012）7.《施工现场临时用电安全技术规范》（JGJ46-2005）8.《建筑工程施工质量验收统一标准》（GB50300-2013）9.《建筑地基基础工程施工质量验收规范》（GB50202-2002）10.《混凝土结构工程施工质量及验收规范》（GB50204-2011）11.《岩土工程详细勘察报告》12.福建仙游抽水蓄能电站业主营地房屋建筑扩建工程施工合同、招投标文件、人工挖孔桩施工详图、结构施工图、图纸会审纪要13.中华人民共和国、行业和福建省颁布的现行有关法律、法规及规定。

仙游抽水蓄能电站工程钻孔灌浆及防渗墙施工

仙游抽水蓄能电站工程钻孔灌浆及防渗墙施工1 概况1.1 主要施工项目（1）主坝工程：趾板及左岸固结灌浆、趾板帷幕灌浆、探硐回填灌浆、边坡排水孔；（2）虎歧隔及湾尾副坝：坝底及库岸帷幕灌浆、防渗墙、边坡排水孔；（3）上库区：环库公路及库岸帷幕灌浆、系统及边坡排水孔；（4）部分引水系统：上平洞回填灌浆、平洞及闸门井固结灌浆、边坡排水孔；（5）导流洞：砼衬砌段固结灌浆及回填灌浆；改建生态供水：固结灌浆、回填灌浆；（6）安全监测工程：管孔、地下水位孔、取芯钻孔等。

1.2 主要工程量主要工程量见表12-1。

表12-1 钻孔及灌浆工程主要工程量表2 施工组织方法2.1 主坝固结灌浆及帷幕灌浆2.1.1 概述主坝钻孔灌浆工程包括固结灌浆4457m、帷幕灌浆3954m，主坝坝基趾板部位设一排帷幕灌浆，孔距2m，孔深5～31m，遇断层、破碎带、岩脉等部位，增设一排帷幕，其参数同主帷幕；帷幕灌浆孔上下游布置固结灌浆孔，固结灌浆排距2m，孔距3m，孔深6m；左岸100m高程以上固结灌浆布置4排，孔距排距均为1.3m，梅花形布置，孔深8m。

2.1.2 工期安排主坝固结灌浆安排在主坝坝基趾板施工完成31天后陆续进行，计划工期为：2010年2月1日～2011年1月31日，帷幕灌浆滞后于固结灌浆进行施工，计划工期为2010年3月1日～2011年2月28日。

其中固结灌浆最大月进尺560m，帷幕灌浆最大月进尺495m。

2.1.3 施工程序趾板固结灌浆在混凝土达到设计强度70％后进行。

混凝土趾板的基础固结灌浆完成并检查合格后，方可进行帷幕灌浆钻孔，帷幕灌浆孔分3序进行施工。

坝基趾板钻灌时将制浆站布置在坝前和上游围堰之间的部位，固结灌浆采用YQ100D型潜孔钻钻孔，帷幕灌浆采用XY-2PC型回转钻机钻孔。

坝肩趾板钻灌时将制浆站移至坝顶左右两侧的公路旁，从上至下送浆。

坝肩趾板斜坡段帷幕灌浆钻孔采用钻灌台车，回转钻机安装在平台车上，竖直打孔，成孔后将灌浆管插入孔内进行灌浆。

福建仙游抽水蓄能电站工程概况

福建仙游抽水蓄能电站工程概况仙游抽水蓄能电站位于福建省莆田市仙游县西苑乡，距县城约33km。

为周调节的抽水蓄能电站。

电站安装四台单机容量为300MW的混流可逆式水泵水轮发动机组，总装机容量为1200MW （4×300MW）。

本工程属大（1）型一等工程，主要永久性建筑物按1级建筑物设计，次要永久性建筑物按3级建筑物设计。

枢纽主要由上水库、输水系统、地下厂房系统、地面开关站和下水库等建筑物组成。

上水库工程主要包括主坝、湾尾副坝、虎歧隔副坝、库盆、拦渣坝及环库公路等。

主坝为钢筋混凝土面板堆石坝，坝顶高程747.6m，坝轴线长337.24m，最大坝高72.6m；虎歧隔副坝坝轴线长70m，最大坝高14m，为分区土石坝；湾尾副坝坝顶全长27m，最大坝高3m，亦为分区土石坝。

输水系统连接上、下水库，为二洞四机布置方式，由上库进/出水口、2条引水洞、4条引水支管、4条尾水支管、2个尾水调压井、2条尾水洞和下库进/出水口等组成。

其中单条输水隧洞总长约2254m（指1#输水系统长度，下同）；单条引水隧洞总长约1103m，衬砌内径6.5m，上斜井段上、下高差270.11m，倾角50°，单条斜长约381m（包括上、下弯段）；下斜井段高差219.40m，倾角502，单条斜长318m（包括上、下弯段）；单条尾水隧洞总长约1105m，衬砌内径7.0m，其中927m长尾水洞纵坡为7.7%。

地下厂房系统主要由主/副厂房洞、进厂交通洞、母线洞、主变洞、主变运输洞、尾闸洞、出线斜井、通风兼安全洞及排水廊道等洞室群组成，另有开关站、中控楼等地面建筑物。

主/副厂房洞尺寸为162.0m×24.0m×53.3m(长×宽×高)，厂内安装四台单机容量为300MW的混流可逆式水泵水轮机发电机组；主变洞尺寸为135.0m×19.5m×22.0m（长×宽×高）。
