TDA2030A低音炮电路图

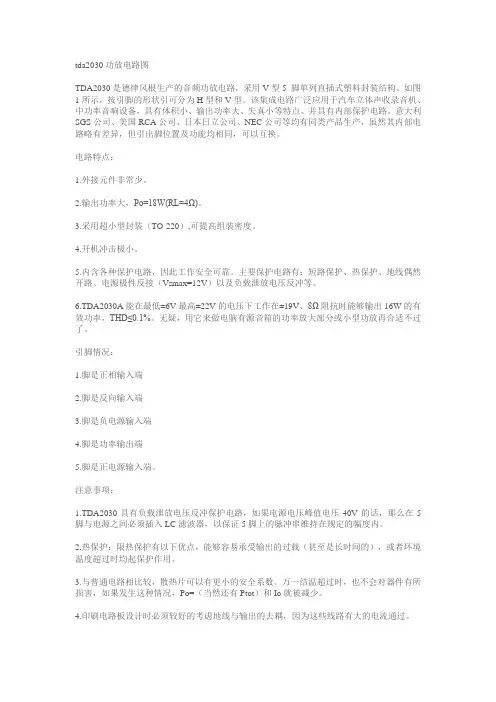

tda2030功放电路图
tda2030功放电路图TDA2030是德律风根生产的音频功放电路，采用V型5 脚单列直插式塑料封装结构。
如图1所示，按引脚的形状引可分为H型和V型。
该集成电路广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、失真小等特点。
并具有内部保护电路。
意大利SGS公司、美国RCA公司、日本日立公司、NEC公司等均有同类产品生产，虽然其内部电路略有差异，但引出脚位置及功能均相同，可以互换。
电路特点：1.外接元件非常少。
2.输出功率大，Po=18W(RL=4Ω)。
3.采用超小型封装（TO-220）,可提高组装密度。
4.开机冲击极小。
5.内含各种保护电路，因此工作安全可靠。
主要保护电路有：短路保护、热保护、地线偶然开路、电源极性反接（Vsmax=12V）以及负载泄放电压反冲等。
6.TDA2030A能在最低±6V最高±22V的电压下工作在±19V、8Ω阻抗时能够输出16W的有效功率，THD≤0.1%。
无疑，用它来做电脑有源音箱的功率放大部分或小型功放再合适不过了。
引脚情况：1.脚是正相输入端2.脚是反向输入端3.脚是负电源输入端4.脚是功率输出端5.脚是正电源输入端。
注意事项：1.TDA2030具有负载泄放电压反冲保护电路，如果电源电压峰值电压40V的话，那么在5脚与电源之间必须插入LC滤波器，以保证5脚上的脉冲串维持在规定的幅度内。
2.热保护：限热保护有以下优点，能够容易承受输出的过载（甚至是长时间的），或者环境温度超过时均起保护作用。
3.与普通电路相比较，散热片可以有更小的安全系数。
万一结温超过时，也不会对器件有所损害，如果发生这种情况，Po=（当然还有Ptot）和Io就被减少。
4.印刷电路板设计时必须较好的考虑地线与输出的去耦，因为这些线路有大的电流通过。
5.装配时散热片与之间不需要绝缘，引线长度应尽可能短，焊接温度不得超过260℃，12秒。
6.虽然TDA2030所需的元件很少，但所选的元件必须是品质有保障的元件。

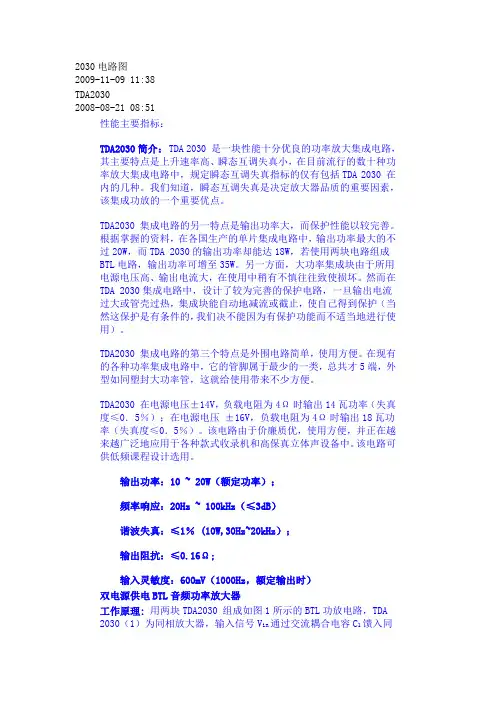

2030电路图
2030电路图2009-11-09 11:38TDA20302008-08-21 08:51性能主要指标：TDA2030简介：TDA 2030 是一块性能十分优良的功率放大集成电路，其主要特点是上升速率高、瞬态互调失真小，在目前流行的数十种功率放大集成电路中，规定瞬态互调失真指标的仅有包括TDA 2030 在内的几种。
我们知道，瞬态互调失真是决定放大器品质的重要因素，该集成功放的一个重要优点。
TDA2030 集成电路的另一特点是输出功率大，而保护性能以较完善。
根据掌握的资料，在各国生产的单片集成电路中，输出功率最大的不过20W，而TDA 2030的输出功率却能达18W，若使用两块电路组成BTL电路，输出功率可增至35W。
另一方面，大功率集成块由于所用电源电压高、输出电流大，在使用中稍有不慎往往致使损坏。
然而在TDA 2030集成电路中，设计了较为完善的保护电路，一旦输出电流过大或管壳过热，集成块能自动地减流或截止，使自己得到保护（当然这保护是有条件的，我们决不能因为有保护功能而不适当地进行使用）。
TDA2030 集成电路的第三个特点是外围电路简单，使用方便。
在现有的各种功率集成电路中，它的管脚属于最少的一类，总共才5端，外型如同塑封大功率管，这就给使用带来不少方便。
TDA2030 在电源电压±14V，负载电阻为4Ω时输出14瓦功率（失真度≤0．5％）；在电源电压±16V，负载电阻为4Ω时输出18瓦功率（失真度≤0．5％）。
该电路由于价廉质优，使用方便，并正在越来越广泛地应用于各种款式收录机和高保真立体声设备中。
该电路可供低频课程设计选用。
输出功率：10 ~ 20W（额定功率）；频率响应：20Hz ~ 100kHz（≤3dB）谐波失真：≤1％ (10W,30Hz~20kHz）；输出阻抗：≤0.16Ω;输入灵敏度：600mV（1000Hz，额定输出时）双电源供电BTL音频功率放大器工作原理:用两块TDA2030 组成如图1所示的BTL功放电路，TDA2030（1）为同相放大器，输入信号V in通过交流耦合电容C1馈入同相输入端①脚，交流闭环增益为K VC①＝1＋R3 / R2≈R3 / R2≈30dB。
TDA2030A功放电路分析
我知道一些：C4，C5是电源滤波电容C3是输出端高频旁路电容 (R6我估计是保护电阻，防止电流过大，对么？c6、c7是隔直电容c1,c2的作用我不是很明确但是c2在里面的作用应该很重要，有无对电路的影响很明显，我估计它与R5,R4一起组成负反馈电路，并起隔直作用，不懂对不对R1与R2两个等电阻刚好可以取到电源的中点电位，再由R3取得偏置电压加给端口1希望大家帮我看看，哪里有误，谢谢大家了问题补充：我在实际应用中发现，把R3去掉，也就是将其短接。
可以获得比原来好很多的音质，这是为什么呢？（我原先没想到要去掉R3的，而是把R3换成了一个可调电阻，当调到0时发现音质好了很多R4的话，调整后发现4K左右是比较合理的我电源用的是4x1.3=5.2v左右音质和一般的音箱听起来区别不太，还算过得去了电路简单我做这个电路好多遍了，有人说2030音质差，其实他根本不会做，现在很多中低档音响都用2030做功放，音质好又便宜。
如果看不清这个电路就去网上查看一下，很多很多各式各样的电路。
但是初学者建议你做最基本的电路。
2030是双电源供电，所以你要准备双12V变压器。
其实这个电路不难，但是要理解她内部结构就难了。
刚做电路时就一五一十的按图去做，不要删减元器件，不要更改参数。
但是就算你照着做也可能达不到理想的效果。
我刚做2030时也对她失望，简直没法听，全是杂音。
后来自己乱加元器件才发现一个关键点---电源滤波，如果只用一个2个2000uf的电容滤波的话是不行的因为输入的电压除了大电流波动（也就是50HZ的正向波动）还有高频干扰，所以还需要用0.1uf电容滤波。
别小看这小电容，没了它还真就不行。
好了，说再多也没用，赶紧去买元器件，自己做一个音响。
等你自己做成功了就自然会知道原理的。
一个2030不会超过2元。
祝你成功！。
TDA2030A低音炮电路图
TDA2030A低音炮电路图
TDA2030A的优良性能使得它十几年来一直得到大家的疯狂喜爱，很多外表豪华的有源音箱、中档功放、低音炮也采用了TDA2030。
TDA2030A 是单声道的功率放大集成电路，做
TDA2030A的优良性能使得它十几年来一直得到大家的疯狂喜爱，很多外表豪华的有源音箱、中档功放、低音炮也采用了TDA2030。
TDA2030A是单声道的功率放大集成电路，做立体声放大器必须使用两只TDA2030A。
TDA2030A只有五只引脚，正电源、负电源、正向输入、反向输入和输出。
TDA2030A的散热片是和负极连通的，用双电源供电时，散热片千万不要和地线短路。
本功放板采用双12V电源，TDA2030A工作在OCL方式。
OCL是指不用音频输入、输出变压器和输出耦合电容，放大器直接推动音箱。
OCL具有音质佳、频响好、成本低等特点。
常用的功放电路类型还有OTL、BTL，OCL电路元件最少，音质最好。
功放电路TDA2030A
虽然其内部电路略有差异，但引出脚位电源极性反接（Vsmax=12V 、负载泄放功放集成电路TDA2030详解音频功放电路TDA203Q 采用5脚单列直插式塑料封装结构，如图所示，按引脚的 形状引可分为H 型和V 型。
该集成电路广泛应用于汽车立体声收录音机、中功率音响设 备，具有体积小、输出功率大、谐波失真和交越失真小等特点。
并设有短路和过热保护 电路等，多用于高级收录机及高传真立体声扩音装置。
意大利SGS 公司、美国RCA 公司、 日本日立公司、NEC 公司等均有同类产品生产, 置及功能均相同,可以互换。
电路特点：[1] .外接元件非常少。
[2] .输出功率大，Po=18W （RL=44）。
[3] .采用超小型封装（TO-220）,可提高组装密度。
[4] .开机冲击极小。
[5] .内含各种保护电路，因此工作安全可靠。
主要保护电路有：短路、过热、地线偶然开路、 电压反冲等。
极限参数：如表1所示。
表 1 TDA2003极限参数（TA=25 C ）参数名称 符号参数值 单位电源电压 Vcc ± 18 V 输入电压 Vt ± 18 V 差分输入电压 Vi ± 15V 输出峰值电流I O 3.5 A 功耗 PD 20 W结温 Ti -40 〜+150 c 工作环境温度Topt -30 〜+75 c 贮存温度Tstg-40 〜+150c封装形式：TDA2030为5脚单列直插式，如上图1所示 电气参数：如表2所示54 321表2: TDA2030 电气参数(Vcc=±14V, TA=25 C)典型应用电路:06-01—2?Mu丄C7 RL衍n1.双电源供电电路2.单电源供电电路各元器件的作用:元器件推荐值作用比推荐值大时对电路的影响比推荐值小时对电路的影响R1 150K 闭环增益设置增大增益减小增益R2 4.7K 闭环增益设减小增益增大增益R3 100K 同相输入偏置增大输入阻抗减小输入阻抗R4 1 Q移相，稳定频率感性负载有振荡危险R5 R6 均100K 同相输入端偏置电源消耗增大C1 1u 输入隔直提高低频截至频率C2 22u 反相隔直提高低频截至频率C5 100u 低频退耦有振荡的危险C3 100 n 咼频退耦有振荡的危险C6 2200u 输出隔直提高低频截至频率C7 220n 移相、稳定频率有振荡的危险D1、D2输出电压正负限幅保护C5tCOJT Q%01 ,丁2乱注意事项：TDA2030具有负载泄放电压反冲保护电路，如果电源电压峰值电压40V的话，那么在5脚与电源之间必须插入LC滤波器，以保证5脚上的脉冲串维持在规定的幅度内。
TDA2030A BT大功率功放低音炮电路图
TDA2030A BT大功率功放低音炮电路图此功放是以集成电路TDA2030为中心组成的功率放大器，具有失真小、外围元件少、装配简单、功率大、保真度高等特点，很适合无线电爱好者和音响发烧友自制!套件采用4个TDA2030A组成双通道的BTL电路。
套件所用的电阻为金属膜电阻，小电解电容使用22UF，两个大滤波电容为4700UF/25V（实测耐压可达40v左右）小体积电解电容，其它电容采用金属化CBB无极性电容。
电路板设计精良，噪音小，美观大方，一推出就得到广大网友的喜爱。
既然是DIY 产品，就存在升级的地方，比如说将TDA2030A代换成1875表现可能会更出众。
之所以本站没有选用1875的原因是它的成本太高啦！“不惜成本，只求效果”的烧友可以将本板继续DIY一套音响成百上千是很正常的事！TDA2030A是目前性价比最高的功放集成块之一，内部有完善的过载及过热保护，是入门级功放制作的绝佳选择。
TDA2030A的工作电压范围较广，从±6～±22V都可以正常工作。
今天就让我们用TDA2030A来做一款BTL功放。
BTL电路的特点就是在相同的供电电压下，可以得到较普通功放两倍以上的输出功率（这一点音响爱好者都是知道的）。
下图为TDA2030A BTL功放的电路图，在±16V供电的时候可输出34W的功率，想获得更大的输出功率可提高供电电压，但最高不可超过±22V。
TDA2030A BTL电路套件实物图及原理图和电源电路：其中的一个通道，立体声只需做两个同样的电路就可以了。
制作过程:只要跟着一步一步将所需元件装上去，保管一装就OK，无需任何的调试。
先安装电阻和跳线，电阻全部为金属膜电阻。
接着是四个22U/25V和两个10U/50V的电容，电容为电解电容。
还有四个0.1U 以及两个1U的汤姆逊金属化CBB无极性电容。
虽然这些电容较普通电容贵上不少，但高品质的电容换来的是稳定的性能以及较高的信噪比，声音更加圆润顺耳，到主角TDA2030A上场了，一共用了四个TDA2030A，每两个组成一个通道的BTL电路。
tda2030功放电路图电压
TDA2030功放电路图电压±6-18V功率14W喇叭4欧带音调板TDA2030功放电路图左手665收藏：时间：2015-4-15日9:14TDA2030引脚图与应用电路参数TDA2030是最常用到的音频功率放大电路，模拟电路的课本的一般都有介绍，这里我给大家介绍一下各种TDA2030参数TDA2030管脚功能：1脚是正相输入端2脚是反向输入端3脚是负电源输入端4脚是功率输出端5脚是正电源输入端。
<TDA2030引脚图>TDA2030特点:1.开机冲击极小。
2.外接元件非常少。
3.TDA2030输出功率大，Po=18W(RL=4Ω)。
4.采用超小型封装（TO-220）,可提高组装密度。
5.TDA2030A能在最低±6V最高±22V的电压下工作在±19V、8Ω阻抗时能够输出16W的有效功率，THD≤0.1%。
6.内含各种保护电路，因此工作安全可靠。
主要保护电路有：短路保护、热保护、地线偶然开路、电源极性反接（Vsmax=12V）以及负载泄放电压反冲等。
功放中的前置放大器，一般都采用双电源供电，即对称的正负电源供电。
业余制作时，又会碰到手头无双电源，这就给制作带来困难。
本文介绍利用TDA2030将单电源转换双电源给前置放大器NE5532供电，电路如附图所示。
用TDA2030做双电源供电电路TDA2030 (IC1)是一种高效的运算放大器。
利用它的互补输出，就可将单极性电源转换成所需出的双极性电源。
在图中，阴值相等的Rl、R2形成一个分压器，分压器的中点接到IC1运算放大器的同相输入端，且IC1接成电压跟随器，使O’端和0端电位相等。
O’端又是虚地点，它与输入电源的接地端完全隔离。
C2、C3分别为正、负电源的滤波电容。
正电源从C2的“+”端输出，加到IC2 NE5532的⑧脚，负电源从C3的“一”端输出，加到IC2 NE5532的④脚．O’端为IC2的接地端。
tda2030
tda2030低音炮电路?TDA2030的BTL电路怎么接啊?发布时间：2010-05-13 11:37 | 人气：304 | 来源：互联网| tda btl btl电路我是按上图接了一个电路,但是每次都烧保险,是不是这个电路的有问题?图中的两个滤波电容C6和C7 的负端我都接了地线,这样接对吗?会分析电路的帮我分析一下,工作原理.哪位帮忙解决一下,谢谢了......,你上面的图就是BTL形式的。
双电源供电BTL音频功率放大器工作原理: 用两块TDA2030 组成如图1所示的BTL功放电路，TDA 2030（1）为同相放大器，输入信号Vin通过交流耦合电容C1馈入同相输入端①脚，交流闭环增益为KVC①＝1＋R3 / R2≈R3 / R2≈30dB。
R3 同时又使电路构成直流全闭环组态，确保电路直流工作点稳定。
TAD 2030（2）为反相放大器，它的输入信号是由TDA 2030（1）输出端的U01 经R5、R7分压器衰减后取得的，并经电容C6 后馈给反相输入端②脚，它的交流闭环增益KVC ②＝R9 / R7//R5≈R9/R7≈30dB。
由R9＝R5，所以TDA 2030（1）与TDA 2030（2）的两个输出信号U01 和U02 应该是幅度相等相位相反的，即：U01≈Uin·R3 / R2 U02≈－U01·R9 / R5∵R9＝R5 ∴U02 ＝－U01因此在扬声器上得到的交流电压应为：êUY?＝U01 -（-U02）＝2U01 ＝2U02扬声器得到的功率PY 按下式计算：PY ＝＝＝４＝4 PMONOBTL 功放电路能把单路功放的输出功率（PMONO）扩展4倍，但实际上却受到集成电路本身功耗和最大输出电流的限制，该电路若在VS＝±14V工作时，PO＝28W。
若在VS＝±16V或±18V（TDA 2030A）工作时，输出功率会增加，但调试中应密切注视两块电路输出端（④脚）的直流电平，它们对地的电平都近似为零，为了保护扬声器不被烧坏，通常要在扬声器回路中串联快速熔断丝。
TDA2030A与TDA2030的区别及代1
TDA2030A与TDA2030的区别及代换TDA2030A为意大利SGS公司产品，采用5脚塑料封装，电路内部设有短路和过热保护。
其典型应用电路如下图所示。
TDA2030A的技术参数如下表所示。
TDA2030A技术参数TDA2030A与TDA2030的区别TDA2030A实际上是TDA2030的改进型，前者可以替代后者，两者主要区别在于最高点源电压Vsm 与输出功率P0等参数不一样，若用TDA2030直接代替TDA2030A，就要看整机电源电压及音频输出功率。
当TDA2030A的Vcc 电压为±16V，输出音频功率不大于9W（RL=8Ω）时，用TDA2030代替TDA2030A问题不大。
反之，代换后极易损坏TDA2030或音频输出功率达不到原机的水平.tda2030a功放最大能加多大电压？最少又需要多大才能工作？我做的2030功放没接输入时,只要接输出就很快发热这该怎么办？正常不？使用双电源时最大±22V，最小±6V。
使用单电源时最大40V，最小12V。
无输入时4脚应为0V，否则就是自激或者2030损坏。
继续追问：来自手机问问单电源似乎不能供电呀！我用双电源时变压器发热的很！这是为什么？补充回答：单电源供电是可以的，以下是2030单电源供电的应用电路。
变压器发热式变压器功率小或整流滤波有故障。
怎么检测TDA2030是否坏了？好的TDA2030应用在OTL电路中输出电压为电源电压的二分之一、应用在OCL 电路中输出电压为零1个4558D和3个TDA2030A做的功放电路图 ,還有輸入正負電壓、電流是多少?最大外正负二十二伏，但是4558D最大供电是正负十五，4558D重要是重底音的前置放大，你的功放是2.1的。
这个很好的。
建议你用7815＜输出+15V和7915输出-15V稳压块稳压后，给电路供电，这样电路都能正常的工作。
两个TDA2030A型功放管组成的双声道功放，是单电源供电还是双电源供电，用一个正电压电源供电可以吗？高手解答一下！谢谢！你做成OTL电路就可以单电源供电！要双电源供电就做OCL电路！TDA2030可做OCL OTL BTL 三种放大电路！继续追问：来自手机问问这个没法对电路的连接方式进行改变了，这是双声道的，原来双电源供电的，因为负电原不好找，我想把他改成正电源供电的补充回答：不行！除非改动电路把OCL变成OTL才可以接单电源供电！TDA2030功放自激，怎么解决？急！！10 [ 标签：tda2030功放 ] 彬彬上校2010-02-21 11:32我自己做了两个TDA2030的功放板，基本一摸一样。
TDA2030
tda2030aTDA2030ATDA2030A简介TDA2030A是德律风根生产的音频功放电路，采用V型5 脚单列直插式塑料封装结构。
如图1所示，按引脚的形状引可分为H型和V型。
该集成电路广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、失真小等特点。
并具有内部保护电路。
意大利SGS公司、美国RCA公司、日本日立公司、NEC公司等均有同类产品生产，虽然其内部电路略有差异，但引出脚位置及功能均相同，可以互换。
TDA2030A电路特点[1].外接元件非常少。
[2].输出功率大，Po=18W(RL=4Ω)。
[3].采用超小型封装（TO-220）,可提高组装密度。
[4].开机冲击极小。
[5].内含各种保护电路，因此工作安全可靠。
主要保护电路有：短路保护、热保护、地线偶然开路、电源极性反接（Vsmax=12V）以及负载泄放电压反冲等。
[6].TDA2030A能在最低±6V最高±22V的电压下工作在±19V、8Ω阻抗时能够输出16W的有效功率，THD≤0.1%。
无疑，用它来做电脑有源音箱的功率放大部分或小型功放再合适不过了。
TDA2030A引脚情况1脚是正相输入端2脚是反向输入端3脚是负电源输入端4脚是功率输出端5脚是正电源输入端。
TDA2030A注意事项[1].TDA2030A具有负载泄放电压反冲保护电路，如果电源电压峰值电压40V的话，那么在5脚与电源之间必须插入LC滤波器，二极管限压（5脚因为任何原因产生了高压，一般是喇叭的线圈电感作用，使电压等于电源的电压）以保证5脚上的脉冲串维持在规定的幅度内。
[2].热保护：限热保护有以下优点，能够容易承受输出的过载（甚至是长时间的），或者环境温度超过时均起保护作用。
[3].与普通电路相比较，散热片可以有更小的安全系数。
万一结温超过时，也不会对器件有所损害，如果发生这种情况，Po=（当然还有Ptot）和Io就被减少。
TDA2030A与NE5532组成的功放电路
TDA2030A与NE5532组成的功放电路图作者:admin 来源:TDA2030A与NE5532组成的功放电路图TDA2030A与NE5532组成的功放电路图TDA2030A是一个单片集成电路封装在Pentawatt低频率为目的使用的AB类放大器。
与VS = 44V的最大它特别适合于无稳压电源的应用和更可靠的35W驱动电路使用低成本补充型承双。
的TDA2030A提供高输出电流，并具有非常lowharmon ic和交叉失真。
此外该设备集成了短路tection机制，其中包括晶体管内安排自动限制消耗的功率，以保持对他们的工作点输出安全工作区。
一个传统的热关断系统也包括在内。
在标准工作电压下能获得30Ｗ的平均功率，这在一般家用情况下已经足够，笔者曾用NE5532前级音调电路推动该集成功放，正如各类电子报刊评价那样获得极佳的效果，遗憾的是这样性格高的集成电路却很少见于市售的功放和多媒体有源音箱中，虽然其外表是如何的赏心悦目和精致漂亮，但是打开外壳，却很难发现它的芳影，而是生产厂家为了节省那几元钱的成本，大都采用诸如2030或其它名不见经传的廉价电路，由于和TDA2030的封装完全一样，可以直接的代替它，可以获得立竿见影的效果，但是必须是正品。
以下是应用电原理图，只画出一个声道，以下均只画出一个声道，另一声道原理相同。
