土和灰土挤密桩桩孔分填施工记录
灰土挤密桩施工记录表
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
记录人：现场技术负责人：
说明：此表为每根桩记录一张，每工作日对本表中的技术参数进行汇总填入“灰土挤密桩施工记录表（二）”中，并表（一）作为表（二）的附件归档。
灰土挤密桩施工记录表（二）
编号：第页共页
工程名称
施工单位
单位工程
工程部位
序号
施工桩编号
地面标高
（m）
灰土挤密桩施工记录表（一）
编号：第页共页
工程名称
施工单位
单位工程
工程部位
有关参数
地面标高（m）、成孔深度（m）、桩底标高(m)
桩顶标高(m)、有效桩长（m）、桩身垂直度偏差（%）、施工桩体直径(m)
填筑层数
夯击遍数
分层松填厚度(m)
累计夯填厚度(分层描述）
单桩灰土
用量（m3）
成孔深度（m）
桩底标高
(m)
桩顶标高
(m)
有效桩长
（m）
桩身垂直度偏差（%）
施工桩体直径(m)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
记录人：现场技术负责人：
说明：此表为“灰土挤密桩施工记录表（一）中的技术参数”汇总统计表，每工作日填写一张，并将各“灰土挤密桩施工记录表（一）”附后归档共同使用。

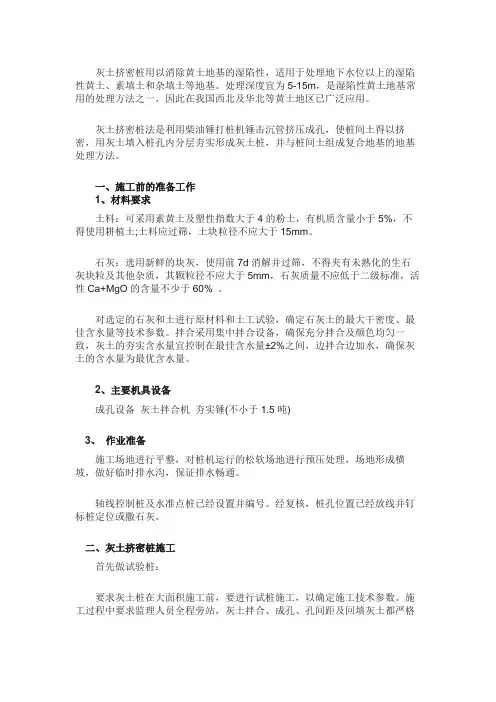

挤密桩法的施工流程
灰土挤密桩用以消除黄土地基的湿陷性，适用于处理地下水位以上的湿陷性黄土、素填土和杂填土等地基。
处理深度宜为5-15m，是湿陷性黄土地基常用的处理方法之一，因此在我国西北及华北等黄土地区已广泛应用。
灰土挤密桩法是利用柴油锤打桩机锤击沉管挤压成孔，使桩间土得以挤密，用灰土填入桩孔内分层夯实形成灰土桩，并与桩间土组成复合地基的地基处理方法。
一、施工前的准备工作1、材料要求土料：可采用素黄土及塑性指数大于4的粉土，有机质含量小于5%，不得使用耕植土;土料应过筛，土块粒径不应大于15mm。
石灰：选用新鲜的块灰，使用前7d消解并过筛，不得夹有未熟化的生石灰块粒及其他杂质，其颗粒径不应大于5mm，石灰质量不应低于二级标准，活性Ca+MgO的含量不少于60% 。
对选定的石灰和土进行原材料和土工试验，确定石灰土的最大干密度、最佳含水量等技术参数。
拌合采用集中拌合设备，确保充分拌合及颜色均匀一致，灰土的夯实含水量宜控制在最佳含水量±2%之间，边拌合边加水，确保灰土的含水量为最优含水量。
2、主要机具设备成孔设备灰土拌合机夯实锤(不小于1.5吨)3、作业准备施工场地进行平整，对桩机运行的松软场地进行预压处理，场地形成横坡，做好临时排水沟，保证排水畅通。
轴线控制桩及水准点桩已经设置并编号。
经复核，桩孔位置已经放线并钉标桩定位或撒石灰。
二、灰土挤密桩施工首先做试验桩：要求灰土桩在大面积施工前，要进行试桩施工，以确定施工技术参数。
施工过程中要求监理人员全程旁站，灰土拌合、成孔、孔间距及回填灰土都严格按照要求进行施工。
要求在挤密前、后分别做出下列试验数据。
一般设计要求，桩体压实度不小93%。
试验桩要得出的参数：压实度、夯锤落距、夯击次数、每层填土厚度1、施工顺序：根据相关规定及技术要求，灰土挤密桩施工顺序为采用先里排后外排，隔排隔桩跳打法施工。
2、工艺流程：场地平整→放线定桩位→桩机就位→成孔→夯填→检验3、放线定桩位：根据控制轴线，将排桩控制线引至基坑周边，然后根据施工图纸放出桩中心位置，用木楔或白灰点(用钢钎打入土中20～30cm拔出后用白灰灌孔)做好标记，桩位偏差控制在0.4D(D=桩孔直径)以内。

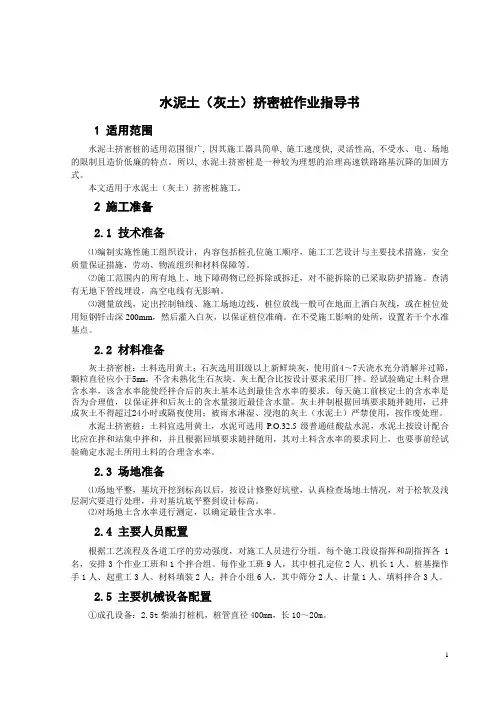

水泥土(灰土)挤密桩作业指导书
水泥土（灰土）挤密桩作业指导书1 适用范围水泥土挤密桩的适用范围很广, 因其施工器具简单, 施工速度快, 灵活性高, 不受水、电、场地的限制且造价低廉的特点。
所以, 水泥土挤密桩是一种较为理想的治理高速铁路路基沉降的加固方式。
本文适用于水泥土（灰土）挤密桩施工。
2 施工准备2.1 技术准备⑴编制实施性施工组织设计，内容包括桩孔位施工顺序，施工工艺设计与主要技术措施，安全质量保证措施，劳动、物流组织和材料保障等。
⑵施工范围内的所有地上、地下障碍物已经拆除或拆迁，对不能拆除的已采取防护措施。
查清有无地下管线埋设，高空电线有无影响。
⑶测量放线，定出控制轴线、施工场地边线，桩位放线一般可在地面上洒白灰线，或在桩位处用短钢钎击深200mm，然后灌入白灰，以保证桩位准确。
在不受施工影响的处所，设置若干个水准基点。
2.2 材料准备灰土挤密桩：土料选用黄土；石灰选用Ⅲ级以上新鲜块灰，使用前4～7天浇水充分消解并过筛，颗粒直径应小于5mm，不含未熟化生石灰块。
灰土配合比按设计要求采用厂拌。
经试验确定土料合理含水率，该含水率能使经拌合后的灰土基本达到最佳含水率的要求。
每天施工前核定土的含水率是否为合理值，以保证拌和后灰土的含水量接近最佳含水量。
灰土拌制根据回填要求随拌随用，已拌成灰土不得超过24小时或隔夜使用；被雨水淋湿、浸泡的灰土（水泥土）严禁使用，按作废处理。
水泥土挤密桩：土料宜选用黄土，水泥可选用P.O.32.5级普通硅酸盐水泥，水泥土按设计配合比应在拌和站集中拌和，并且根据回填要求随拌随用，其对土料含水率的要求同上，也要事前经试验确定水泥土所用土料的合理含水率。
2.3 场地准备⑴场地平整，基坑开挖到标高以后，按设计修整好坑壁，认真检查场地土情况，对于松软及浅层洞穴要进行处理，并对基坑底平整到设计标高。
⑵对场地土含水率进行测定，以确定最佳含水率。
2.4 主要人员配置根据工艺流程及各道工序的劳动强度，对施工人员进行分组。

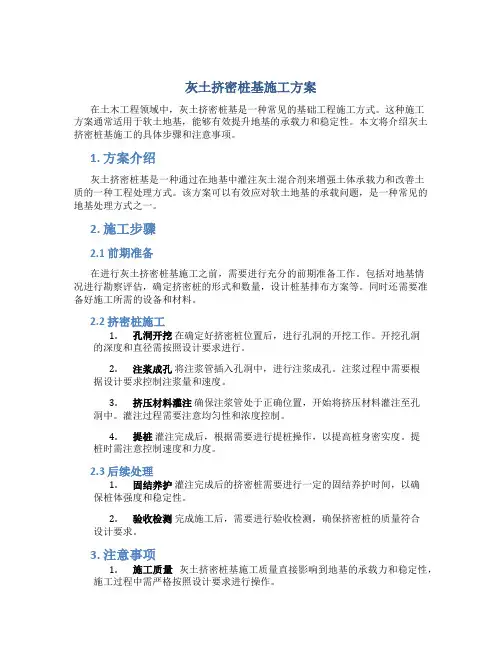

灰土挤密桩基施工方案
灰土挤密桩基施工方案在土木工程领域中，灰土挤密桩基是一种常见的基础工程施工方式。
这种施工方案通常适用于软土地基，能够有效提升地基的承载力和稳定性。
本文将介绍灰土挤密桩基施工的具体步骤和注意事项。
1. 方案介绍灰土挤密桩基是一种通过在地基中灌注灰土混合剂来增强土体承载力和改善土质的一种工程处理方式。
该方案可以有效应对软土地基的承载问题，是一种常见的地基处理方式之一。
2. 施工步骤2.1 前期准备在进行灰土挤密桩基施工之前，需要进行充分的前期准备工作。
包括对地基情况进行勘察评估，确定挤密桩的形式和数量，设计桩基排布方案等。
同时还需要准备好施工所需的设备和材料。
2.2 挤密桩施工1.孔洞开挖在确定好挤密桩位置后，进行孔洞的开挖工作。
开挖孔洞的深度和直径需按照设计要求进行。
2.注浆成孔将注浆管插入孔洞中，进行注浆成孔。
注浆过程中需要根据设计要求控制注浆量和速度。
3.挤压材料灌注确保注浆管处于正确位置，开始将挤压材料灌注至孔洞中。
灌注过程需要注意均匀性和浓度控制。
4.提桩灌注完成后，根据需要进行提桩操作，以提高桩身密实度。
提桩时需注意控制速度和力度。
2.3 后续处理1.固结养护灌注完成后的挤密桩需要进行一定的固结养护时间，以确保桩体强度和稳定性。
2.验收检测完成施工后，需要进行验收检测，确保挤密桩的质量符合设计要求。
3. 注意事项1.施工质量灰土挤密桩基施工质量直接影响到地基的承载力和稳定性，施工过程中需严格按照设计要求进行操作。
2.材料选用选用优质的挤压材料对提高挤密桩的稳定性和耐久性至关重要。
3.施工环境在进行挤密桩施工时，需要注意施工环境的影响，确保施工过程中没有外部因素的干扰。
结语通过本文对灰土挤密桩基施工方案的介绍，相信读者对该施工方式有了更深入的了解。
在实际工程中，需要结合具体情况进行调整和改进，以确保地基处理效果达到预期目标。
灰土挤密桩基施工方案是一项重要的土木工程技朧，对于解决软土地基问题具有重要意义。
土和灰土挤密桩桩孔分填施工记录
土和灰土挤密桩桩孔分填施工记录施工单位：XXXX土木工程有限公司施工日期：XXXX年XX月XX日施工地点：XXX工地施工人员：XXXX（施工负责人）、XXXX（施工班组成员）一、施工准备工作1.确定施工图纸及方案，与项目经理进行沟通，明确施工要求和工作计划。
2.准备好施工设备和材料，包括土挤密桩机、灰土管、施工用水等。
3.进行现场勘察，确认孔位位置和深度，并标志好桩孔位置。
二、施工过程1.按照施工方案，使用土挤密桩机进行土挤密桩施工。
先将土挤密桩机移动到第一个桩孔位置，调整好机器的角度和位置。
2.将土挤密桩机中的灰土通过输送管道输送到桩孔中，灌注至一定高度。
根据设计要求，每次灌注灰土的厚度一般为0.5-1米。
3.灌注灰土后，使用土挤密桩机进行振动压实，确保灰土充分密实，并与周围土壤紧密结合。
4.完成第一个桩孔后，移动土挤密桩机到下一个桩孔位置，继续进行施工。
重复上述步骤，逐个完成桩孔挤密施工。
5.灌注完所有桩孔后，进行灌浆施工。
将混凝土灌浆通过管道灌入桩孔中，填满桩孔空间，确保与周围土体紧密结合。
6.灌浆施工完成后，及时进行验收。
对每个桩孔进行质量检验，确保挤密灌浆达到设计要求。
三、施工注意事项1.施工过程中，要严格按照设计要求进行施工，保持施工质量。
2.确保土挤密桩机的正常运行和施工地点的安全。
3.桩孔位置的选择要合理，避免对周围环境和建筑物造成不良影响。
4.施工人员要熟悉土挤密桩机的操作和施工流程，并做好相关安全措施。
5.施工过程中，及时清理施工现场的杂物和泥浆，保持施工环境整洁。
四、施工成果1.挤密施工后的土挤密桩具有较高的承载力和稳定性，适用于各种土质地基。
2.灌浆施工后的桩孔填充均匀，与周围土体紧密结合，提高了地基的整体稳定性。
3.经过验收，土和灰土挤密桩桩孔分填施工完全符合设计要求和质量标准，达到预期效果。
施工负责人签字：XXXX。

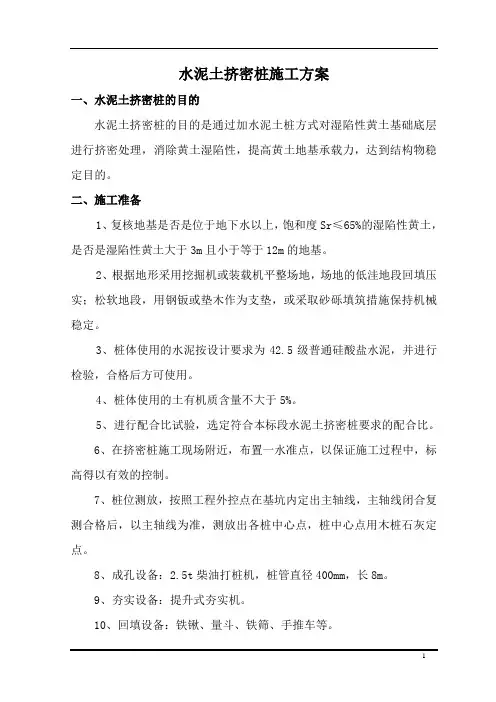

灰土挤密桩施工方案
水泥土挤密桩施工方案一、水泥土挤密桩的目的水泥土挤密桩的目的是通过加水泥土桩方式对湿陷性黄土基础底层进行挤密处理，消除黄土湿陷性，提高黄土地基承载力，达到结构物稳定目的。
二、施工准备1、复核地基是否是位于地下水以上，饱和度Sr≤65%的湿陷性黄土，是否是湿陷性黄土大于3m且小于等于12m的地基。
2、根据地形采用挖掘机或装载机平整场地，场地的低洼地段回填压实；松软地段，用钢钣或垫木作为支垫，或采取砂砾填筑措施保持机械稳定。
3、桩体使用的水泥按设计要求为42.5级普通硅酸盐水泥，并进行检验，合格后方可使用。
4、桩体使用的土有机质含量不大于5%。
5、进行配合比试验，选定符合本标段水泥土挤密桩要求的配合比。
6、在挤密桩施工现场附近，布置一水准点，以保证施工过程中，标高得以有效的控制。
7、桩位测放，按照工程外控点在基坑内定出主轴线，主轴线闭合复测合格后，以主轴线为准，测放出各桩中心点，桩中心点用木桩石灰定点。
8、成孔设备：2.5t柴油打桩机，桩管直径400mm，长8m。
9、夯实设备：提升式夯实机。
10、回填设备：铁锹、量斗、铁筛、手推车等。
11、拌和设备：用强制式滚筒拌和机按水泥：土为1:12.5配合比进行投料的拌和。
12、对场地土含水率进行测定，以确定最佳含水率。
三、水泥挤密桩设计参数及要求1、水泥土桩一般布置原则，桩径采用40cm，桩间距100cm，正三角形布置。
水泥土桩施工时的基准点为涵洞轴线与线路中点的交点，此交点需布置一根桩，以此桩为中心向四周按正三角布设。
技术人员应根据图纸，将各挤密桩坐标计算完成，经测量人员复核无误后方可使用。
在放样结束后，应现场用小钢尺逐孔量测间距复核，保证现场的准确性。
水泥土桩的标高应根据涵洞的底面进行布置，准确计算各水泥土桩顶、桩底标高，整理成表。
2、基坑开挖后基坑不得泡水。
3、桩身材料采用水泥土混合料，水泥的掺入量不小于8%（重量比），水泥土挤密桩的压缩模量Ep不小于100MPa（即水泥桩身相同配比的室内试块，在标准养护条件下，90天龄期的桩身侧限抗压强度不小于1.5MPa）。
挤密桩法之：土或灰土挤密桩法(精)
地基处理
挤密桩法—夯实水泥土桩法
质量检验要点
（1）施工过程中对成桩质量的抽检数量不应少于总 桩数的2％。对一般工程，可检查桩的干密度和施工记 录。 （2）竣工验收时，承载力检验应采用单桩复合地基 载荷试验。对重要或大型工程，尚应进行多桩复合地 基载荷试验。 （3）夯实水泥土桩地基检验数量应为总桩数的0.5 ％～1％，且每个单体工程不应少于3点。 （4）夯实水泥土桩复合地基的载荷试验沉降比，对 以卵石、圆砾、密实粗中砂为主的地基可取0.008，对 以黏性土、粉土为主的地基可取0.01。
地基处理
挤密桩法—土或灰土挤密桩
（1）适用范围
土（或灰土）挤密桩适用于处理地下水位以 上的湿陷性黄土、素填土和杂填土等地基，可处 理地基的深度为 5~15m。当以消除地基土的湿陷 性为主要目的时，宜选用土挤密桩法。当以提高 地基土的承载力或增强水稳性为主要目的时，宜 选用灰土挤密桩法。当地基土的含水量大于 24%， 饱和度大于 65% 时，不宜选用土挤密桩法和灰土 挤密桩法。
1）挤密作用 桩间土被强制向侧挤压，使桩周围一定范围内的土 层密实度提高。孔壁附近，土的密度可以达到甚至超 过最大干密度ρmax，即压实系数λc大于1。一般压实 挤密的影响半径可以达到1.5~2.0倍桩径。 2）灰土性质作用 a、灰土桩 石灰与土的比例一般为体积比2：8(或3：7) 。灰土 混合材料具有水硬性与气硬性。随时间增加，桩体本 身强度提高。增加地基强度。 b、二灰桩 粉煤灰中含SiO2和Al2O3，与石灰及水混合后生成硅 铝酸钙和水硬性胶凝物质，充填于粉煤灰颗粒的空隙 中，提高桩体强度。增加地基强度。
地基处理
挤密桩法
3. 夯实水泥土桩法
夯实水泥土桩法是指将水泥和土按设计的比例拌和均匀，在孔 内夯实至设计要求的密实度而形成的加固体，并与桩间土组成复 合地基的处理方法。 该处理方法是中国建筑科学研究院地基基础研究所与河北省建 筑科学研究院在北京、河北等旧城区危改小区工程中，为了解决 施工场地条件限制和满足住宅产业化的需求而开发出的一种施工 周期短，造价低、施工文明、质量容易控制的地基处理方法。
素土(灰土)挤密桩交底记录
2.3.6成孔后应及时夯填，以免因震动挤压造成相临孔缩孔或塌孔。桩孔填料夯实施工时应
确定每次合理的填料数量和夯击数，夯填施工每次填土厚度200~300mm，每次夯击3~5次
以上。人工填料时应指定专人按规定数量均匀填进，不得盲目乱填，更不允许用送料车直
密桩沿围墙在站内整片布置，除站内道路桩长为10m外，其余均为12m。灰土挤密桩沿围
墙外征地线内布置两排，桩长为12m。具体桩位布置见项目部绘制的《良平330kV变电站
桩位平面布置图》，桩位平面简图如下：
2.2材料、半成品要求
2.2.1桩孔填料：填料使用就地挖取的纯净黄土或一般粘性土，土料应过筛（筛孔不大于
2.4.3综合试验检测报告和以往工程验收，灰土的最优含水量为20.0%，素土的最优含水量为16.7%，现场处理深度范围内的地基土的自然含水量在13.4%~20.7%。桩孔填料土体含水量宜接近最优含水量，素土含水量宜在14%~18%，灰土含水量宜在18%~22%。
2.4.4桩孔内素土或灰土应分层回填、分层夯实，桩体内平均压实系数λc应≥0.96。素土挤密桩施工完后，三个桩孔之间的桩间土挤密后的平均挤密系数ηc对主控通信楼、主变压器不宜小于0.93，对其他建筑物不应小于0.90;最小挤密系数ηdmin对主控通信楼、主变压器不宜小于0.88，对其他建筑物不宜小于0.84。建筑物基础底面下设的3:7灰土垫层的压实系数应应≥0.95。
施工完后，三个桩孔间的桩间土挤密后的平均挤密系数，对主控通信楼、主变压器不宜小
于0.93，其他建筑物不应小于0.90。
2.3.3挤密桩施工面标高：330kV配电装置区的挤密桩施工面取场地设计标高以下1.4m，
灰土挤密桩技术交底
灰土挤密桩技术交底记录交底内容：一、依据（1）施工图、结构设计总说明、地基处理总说明、桩位平面布置图（2）建筑地基处理规范JGJ79—2002、J220—2002有关章节（3）建筑地基基础施工质量验收规范《GB50202—2002》二、施工准备1、材料质量要求（1）灰土所用的土，一般采用素土，但不得含有机杂质，使用前应过筛，其粒径不得大于20mm。
（2）灰土桩所用的熟石灰应过筛，其粒径不得大于5mm，熟石灰中不得夹有未熟化的生石灰块，也不得含有过多的水分。
（3）桩孔内的填料。
桩孔内的填料应根据工程要求确定，土料、石灰质量要求和工艺要求、含水量控制等同灰土垫层，夯实质量应用压实系数λc控制，λc应不小于0.97。
2、主要施工机具（1）成孔设备。
采用机械长螺旋钻成孔。
（2）夯实机具。
采用椎尖式重锤夯实。
用柱锤夯实形成桩体，锤的质量、锤长、落距在确定的情况下，通过工艺试验确定分层填料量，夯击次数。
三、施工技术参数的选择（1）桩孔直径d=0.4m ,成桩直径(夯扩直径)d=0.55m（2）有效桩长6m（3）桩孔填料。
桩孔填料采用2:8灰土。
四、施工工艺深度，应在机架上或机管上作出控制的标尺，以便在施工中进行观测、记录。
②钻孔：调直机架挺杆，对好桩位（用对位圈），开动机器钻进、出土，达到控制深度后停钻、提钻。
③检查成孔质量：a 钻深测定。
用测深绳（锤）或手提灯测量孔深及虚土厚度。
虚土厚度等于钻孔深的差值。
虚土厚度一般不应超过10cm。
b 孔径控制。
钻进遇有含石块较多的土层，或含水量较大的软塑粘土层时，必须防止钻杆晃动引起孔径扩大，致使孔壁附着扰动土和孔底增加回落土。
④孔底土清理。
钻到预定的深度后，必须在孔底处进行空转清土，然后停止转动；提钻杆，不得曲转钻杆。
孔底的虚土厚度超过质量标准时，要分析原因，采取措施进行处理。
进钻过程中散落在地面上的土，必须随时清除运走。
⑤移动钻机到下一桩位。
经过成孔检查后，应填好桩孔施工记录。
水泥土(灰土)挤密桩
水泥土（灰土）挤密桩作业指导书1 适用范围水泥土挤密桩的适用范围很广, 因其施工器具简单, 施工速度快, 灵活性高, 不受水、电、场地的限制且造价低廉的特点。
所以, 水泥土挤密桩是一种较为理想的治理高速铁路路基沉降的加固方式。
本文适用于水泥土（灰土）挤密桩施工。
2 施工准备2.1 技术准备⑴编制实施性施工组织设计，内容包括桩孔位施工顺序，施工工艺设计与主要技术措施，安全质量保证措施，劳动、物流组织和材料保障等。
⑵施工范围内的所有地上、地下障碍物已经拆除或拆迁，对不能拆除的已采取防护措施。
查清有无地下管线埋设，高空电线有无影响。
⑶测量放线，定出控制轴线、施工场地边线，桩位放线一般可在地面上洒白灰线，或在桩位处用短钢钎击深200mm，然后灌入白灰，以保证桩位准确。
在不受施工影响的处所，设置若干个水准基点。
2.2 材料准备灰土挤密桩：土料选用黄土；石灰选用Ⅲ级以上新鲜块灰，使用前4～7天浇水充分消解并过筛，颗粒直径应小于5mm，不含未熟化生石灰块。
灰土配合比按设计要求采用厂拌。
经试验确定土料合理含水率，该含水率能使经拌合后的灰土基本达到最佳含水率的要求。
每天施工前核定土的含水率是否为合理值，以保证拌和后灰土的含水量接近最佳含水量。
灰土拌制根据回填要求随拌随用，已拌成灰土不得超过24小时或隔夜使用；被雨水淋湿、浸泡的灰土（水泥土）严禁使用，按作废处理。
水泥土挤密桩：土料宜选用黄土，水泥可选用P.O.32.5级普通硅酸盐水泥，水泥土按设计配合比应在拌和站集中拌和，并且根据回填要求随拌随用，其对土料含水率的要求同上，也要事前经试验确定水泥土所用土料的合理含水率。
2.3 场地准备⑴场地平整，基坑开挖到标高以后，按设计修整好坑壁，认真检查场地土情况，对于松软及浅层洞穴要进行处理，并对基坑底平整到设计标高。
⑵对场地土含水率进行测定，以确定最佳含水率。
2.4 主要人员配置根据工艺流程及各道工序的劳动强度，对施工人员进行分组。
灰土挤密桩施工工法
灰土挤密桩施工工法一、引言灰土挤密桩是一种有效的地基处理方法，广泛应用于各类建筑项目中。
其独特的施工工艺能够显著提高地基的承载能力，减少沉降量，并具有较好的水稳定性。
本文将详细介绍灰土挤密桩的施工工法。
二、灰土挤密桩简介灰土挤密桩是一种采用石灰和土按一定比例混合，通过强力挤密的方式在地基中形成桩体的方法。
这种桩体具有较高的强度和承载能力，可以有效地改善原地基的受力状况，提高地基的稳定性。
三、施工工艺流程1、场地准备：清理施工现场，确保场地平整，便于施工机械进出。
2、定位测量：根据设计要求，进行桩位测量放样，并做好标记。
3、成孔：使用冲击钻或振动沉管成孔机进行成孔作业，成孔深度应达到设计要求。
4、灰土混合料的制备：按照设计要求的比例将石灰和土混合搅拌，制备成灰土。
5、填料施工：将制备好的灰土分批填入桩孔中，采用分层夯实的方法进行夯实。
6、质量控制：施工过程中进行质量抽查，确保桩体质量符合设计要求。
7、验收：施工完成后进行验收，对不合格的桩体进行补强处理。
四、质量控制要点1、桩位测量放样应准确，确保桩位的准确性。
2、成孔过程中应控制好孔的深度和直径，确保符合设计要求。
3、灰土混合料的制备应严格控制配合比，确保灰土的质量。
4、填料施工时应分层填筑夯实，确保桩体的密实度。
5、施工过程中应进行质量抽查，确保桩体质量符合设计要求。
五、安全措施1、建立健全安全管理体系，明确各级管理人员和操作人员的安全职责。
2、定期进行安全培训和教育，提高员工的安全意识和操作技能。
3、施工过程中应设置安全警示标志和安全防护设施，防止人员和设备发生意外事故。
4、对施工现场进行定期的安全检查，及时发现和处理安全隐患。
5、严格执行安全操作规程，确保施工过程的安全性。
六、环保措施1、施工现场应设置垃圾分类收集箱，对废弃物进行分类处理。
2、对废油、废液等进行回收再利用，减少对环境的污染。
3、采用低噪音、低振动的施工设备和方法，减少对周围环境和居民的影响。
2016-2017年灰土挤密桩桩孔夯实施工记录表(总结)
灰土挤密桩桩孔夯实施工记录表陕ZKZ-010401施工单位：陕西华天建设工程有限公司工程名称：淳化县园林场温氏集团养殖基地供水工程Ⅰ标段施工班组：第桩组夯实机械：夹杆锤填料类别：序号施工日期基础编号桩孔编号地面标高（m）桩孔深度（m）桩孔直径（m）设计填料量（m3）实际填料量（m3）夯实时间（min）质量检查备注施工单位参加人员监理单位参加人员施工班组长年月日质检人员年月日审核人员年月日专业技术人员年月日年月日施工单位专业技术负责人：年月日建设单位代表：年月日陕西省建设工程质量安全监督总站编印·p ·001.土及灰土地基（垫层）回填现场试验记录陕ZKZ010401单位工程名称 淳化县园林场温氏集团养殖基地供水工程Ⅰ标段建设单位 淳化县水利局总承包企业施工单位陕西华天建设工程有限公司填方类别取土点号4栏填表内容标示实际湿密度： g/cm 3 施工实际含水率： % 实际干密度： g/cm 3 压实系数：填方所在工程部位填方每层厚度 cm 使用机械夹杆锤 要求最小干密度g/cm 3 要求压实系数要求最优含水率% 施工起至日期取土层号 取样点号由下至上第 层 地面标高 m由下至上第 层 地面标高 m由下至上第 层 地面标高 m由下至上第 层 地面标高 m由下至上第 层 地面标高 m施工单位参加人员监理单位参加人员施工班组长 年 月 日 质检人员 年 月 日 审核人员 年 月 日 专业技术人员年 月 日年 月 日施工单位专业技术负责人：年月日监理工程师（建设单位项目技术负责人）：年月日陕西省建设工程质量安全监督总站编印·p·004.分层回填现场抽样试验点位示意图记录陕ZKZ010401单位工程名称：淳化县园林场温氏集团养殖基地供水工程Ⅰ标段土方施工单位陕西华天建设工程有限公司填方所在工程部位回填土类别施工单位参加人员监理单位参加人员施工班组长年月日质检人员年月日审核人员年月日专业技术人员年月日年月日施工单位专业技术负责人：年月日监理工程师（建设单位项目技术负责人）：年月日陕西省建设工程质量安全监督总站编印·p·陕西省建筑施工质量验收技术资料统一用表施工质量验收技术资料通用表工程隐蔽验收记录陕ZTY-0023工程名称淳化县园林场温氏集团养殖基地供水工程Ⅰ标段建设单位淳化县水利局总承包企业施工企业陕西华天建设工程有限公司隐蔽工程部位标准、规范、规程、设计的规定施工单位自查记录监理（建设）验收意见施工企业监理（建设）单位检查结论班组长年月日工段长（施工员）年月日质量负责人年月日监理工程师（建设单位项目专业技术负责人）年月日陕西省建设工程质量安全监督总站编印·p·陕西省建筑施工质量验收技术资料统一用表10．土和灰土挤密桩复合地基检验批质量验收记录表陕ZJP-010310单位工程名称淳化县园林场温氏集团养殖基地供水工程Ⅰ标段检验批部位总承包施工企业项目经理分包施工企业施工执行标准名称及编号建筑地基基础工程施工质量验收GB50202-2002施工质量验收规范（GB50202-2002）的规定施工单位检查评定记录监理（建设）单位验收记录检查内容允许偏差或允许值主控项目1 桩体及桩间土干密度设计要求2 桩长+500mm3 地基承载力设计要求4 桩径-20mm一般项目1 土料有机质含量≤5%2 石灰粒径≤5mm3 桩位偏差满堂布桩≤0.40D条基布桩≤0.25D4 垂直度≤1.5%5 桩径-20mm验收记事主控项目全部合格，一般项目符合设计要求和规范规定施工单位检查评定结果专业工长（施工员）施工班组长监理（建设）单位验收结论专业监理工程师（建设单位项目专业技术负责人）年月日检查主控项目、一般项目均符合《建筑地基基础工程施工质量验收规范》（GB50202-2002）的规定，评定合格。
