钢制管法兰、垫片及紧固件选用规定
钢制管法兰、垫片及紧固件选用规定2008-01-15发布2008-02-01实施胜利工程设计咨询公司总图规划所发布前言根据胜利油田胜利工程设计咨询有限责任公司 2007 年技术基础工作计划的要求，由总图规划设计所编制完成了《钢制管法兰、垫片及紧固件选用规定》。
本规定共分9章和5个附录。
主要内容有：总则、术语、基本规定、法兰的选用、密封面的选用、垫片的选用、紧固件的选用、法兰、垫片与紧固件的选配、法兰、垫片及紧固件参数的描述等。
本规定由总图规划设计所专业技术委员会提出。
本规定由总图规划设计所专业技术委员会起草。
本规定起草人：刘庆砚本规定由总图规划设计所专业技术委员会负责解释。
本规定首次发布时间：2008年01月。
目次1 总则 (1)2 术语 (2)3 基本规定 (4)4 法兰的选用 (5)4.1 一般规定 (5)4.2 法兰类型的选用 (6)4.3 法兰公称通径的选用 (7)4.4 法兰公称压力的选用 (7)4.5 法兰材料的选用 (8)4.6 法兰最高无冲击工作压力的选用 (8)4.7 法兰盖允许开孔直径的选用 (11)5 密封面的选用 (12)5.1 一般规定 (12)5.2 密封面的选用 (12)6 垫片的选用 (16)6.1 一般规定 (16)6.2 垫片的选用 (16)6.3 垫片适用条件的选配 (21)7 紧固件的选用 (22)7.1 一般规定 (22)7.2 紧固件的选用 (23)8 法兰、垫片、紧固件的选配 (25)8.1 一般规定 (25)8.2 法兰、垫片、紧固件的选配 (27)9 法兰、垫片及紧固件参数的描述 (30)9.1 一般规定 (30)9.2 法兰的描述 (30)9.3 垫片及紧固件参数的描述 (31)附录A 可与欧洲体系法兰配合使用的国内管法兰标准 (32)附录B 国内部分标准中的密封面名称对照 (33)附录C 设备表中法兰、垫片及紧固件参数的描述举例 (34)附录D 材料表中法兰、垫片及紧固件参数的描述举例 (35)附录E 施工图说明书中法兰、垫片及紧固件参数的描述举例 (36)本规定用词说明 (39)1 总则1.0.1 为了规范油气集输及输油管道工程设计中法兰及紧固件的选用标准，保证设计质量，提高设计水平，统一法兰及紧固件的描述方法，制定本规定。
《钢制法兰、垫片、紧固件》标准
《钢制法兰、垫片、紧固件》标准摘要：一、钢制法兰标准概述二、法兰垫片类型及选用1.非金属平垫片2.金属垫片3.金属包石墨垫片4.缠绕式垫片三、紧固件标准及选用四、综合考虑因素正文：一、钢制法兰标准概述钢制法兰、垫片、紧固件是构成法兰接头的主要零件，其选配合理对于接头的密封性能至关重要。
钢制法兰标准，如HG/T 20592-2009、HG/T 20615-2009、HG/T 20623-2009等，规定了钢制管法兰的压力等级、尺寸、形状等技术要求，为选用提供了依据。
二、法兰垫片类型及选用1.非金属平垫片：适用于一般介质管道的法兰密封，如含油污水、给水、排水、热水、蒸汽、冷凝水、压缩空气等公用工程管道。
2.金属垫片：包括八角形和椭圆形垫、齿形式、透镜垫等，适用于不同类型的法兰密封面。
金属垫片有纯铁、极软钢、不锈钢、铝等多种材料，具有较高的密封性能和耐温性能。
3.金属包石墨垫片：由薄金属包覆环形石棉垫片而成，适用于较高温度和压力的阀门。
4.缠绕式垫片：由波形金属带和密封材料带混合缠绕而成，有钢带-石棉、钢带-聚四氟乙烯、钢带-柔性石墨等多种，适用于不同类型的法兰密封面。
三、紧固件标准及选用紧固件标准，如IFI第七版，包含了各种紧固件的尺寸、材料、机械性能等要求。
在选用紧固件时，应综合考虑法兰的压力等级、要求的预紧比压、垫片以及螺栓强度等级等因素。
四、综合考虑因素在选用钢制法兰、垫片、紧固件时，需要综合考虑各种因素，如压力等级、温度、介质、法兰类型等，以确保接头的密封性能和使用寿命。
同时，了解并掌握相关标准，如HG/T 20592-2009、HG/T 20615-2009、HG/T 20623-2009等，对于正确选用和施工具有重要意义。
总结：钢制法兰、垫片、紧固件的选用应根据具体工况和标准要求，综合考虑各种因素，以确保接头的密封性能和使用寿命。
hgt 20614-2009 钢制管法兰、垫片、紧固件选用配合
hgt20614-2009钢制管法兰、垫片、紧固件选用配合HGT20614-2009是关于钢制管法兰、垫片、紧固件选用的标准。
以下是关于该标准的一些基本信息：
1.标准名称：HGT20614-2009钢制管法兰、垫片、紧固件选用配对
2.标准编号：HGT20614-2009
3.发布机构：化工行业
4.实施日期：XXXX年XX月XX日
该标准规定了钢制管法兰、垫片、紧固件选用的基本原则和要求。
它适用于化工、石油、医药、食品等行业的管道连接。
在选用钢制管法兰、垫片、紧固件时，需要遵循以下原则：1.与管道系统的设计压力、温度、材料、使用环境等相适应。
2.与连接方式、尺寸相匹配。
3.考虑到耐腐蚀性、耐磨损性、耐高温性等因素。
4.考虑到安装和维护的方便性。
此外，该标准还规定了不同类型和规格的钢制管法兰、垫片、紧固件的选用范围和使用要求。
在选择时，需要根据具体的应用场景和需求进行选择和搭配。
需要注意的是，HGT20614-2009是化工行业的标准，对于其他行业或领域，可能存在其他适用的标准和规范。
因此，在选用钢制管法兰、垫片、紧固件时，还需要根据具体
情况进行查阅和参考。
法兰、垫片、紧固件、阀门标准
GB9124－88
钢制管法兰对焊端部
22
GB9125－88
钢制管法兰技术条件
23
GB 13402－92
大直径碳钢管法兰
24
Hl~H30－67
管道法兰等零部件标准
25
GB 9131－88
钢制管法兰压力一温度等级
26
HG5－260－79
搪玻璃设备高颈法兰
27
HG5－262－79
活套法兰
28
HG5－263－79
HG 5020－58
耐酸钢榫槽面平焊法兰
45
HG 5021－58
管口翻边活动法兰
46
HG 5022－58
焊环活动法兰
47
HG 5023－58
榫槽面焊环活动法兰
48
HG 5024－58
铜套翻边活动法兰
49
HG 5025－58
铜管口翻边活动法兰
50
HG 5026－58
铝管口翻边活动法兰
51
HG 5027－58
卡套式管接头用尖角密封垫圈
119
GB5651－85
扩口式管接头密合垫
120
GB5652－85
扩口式管接头锁紧螺母垫圈
121
GB 1228－84
钢结构用高强度大六角头螺栓
122
GB 1229－84
钢结构用高强度大六角螺母
123
GB 3098．1－82
紧固件机械性能螺栓、螺钉和螺柱
124
GB 3098．2－82
159
JB 2774－79
Pg160、320kgf/cm2阶端双头螺柱及螺孔尺寸
160
JB 2775－79
管件选用标准
钢制管法兰、垫片、紧固件选配规定
HG20592HG20613所规定的钢制管法兰、垫片和紧固件
美洲体系：
HG20615-97
钢制管法兰型式、参数
公称压力PN为2.0—42.0Mpa的钢制管法兰和法兰盖
法兰用材料：
钢板：Q235B、20、20R、16MnR、16MnDR、09Mn2VDR、09MnNiDR、15CrMoR、12Cr2Mo1R、304、316、304L、316L、321
国家标准管道器材
GB12459-90
钢制对焊无缝管件
管道工程用公称直径DN15500mm的钢制对焊无缝管件（弯头.异径管.三通.四通.管帽）
注:制造原材除管帽外,均为无缝钢管
制造选材无缝钢管10 20 16Mn 12CrMo 15CrMo 1Cr5Mo 0Cr19Ni9 1Cr18Ni9制造选材钢板Q235 20R 16MnR 0Cr19Ni9 1Cr18Ni9
JB/T90-94
管路法兰用缠绕式垫片
用于公称压力2.5至10Mpa的管路法兰用缠绕式垫片
石油化工管道器材标准
SH3401-96
管法兰用石棉橡胶板垫片
公称压力PN1.05.0MPa管法兰用
SH3402-96
管法兰用聚四氟乙烯包覆垫片
工作温度150,公称压力PN5.0MPa钢制凸台面管法兰用
SH3403-96
HG20612-97
钢制管法兰用金属环垫
公称压力PN为6.3—25.0Mpa的环连接面带颈对焊钢制管法兰和整体钢制管法兰用金属环垫
10、08、0Cr18Ni9、0Cr17Ni12Mo2、0Cr13
HG20613-97
钢制管法兰用紧固件
六角头螺栓、等长双头螺柱、全螺纹螺柱和螺母

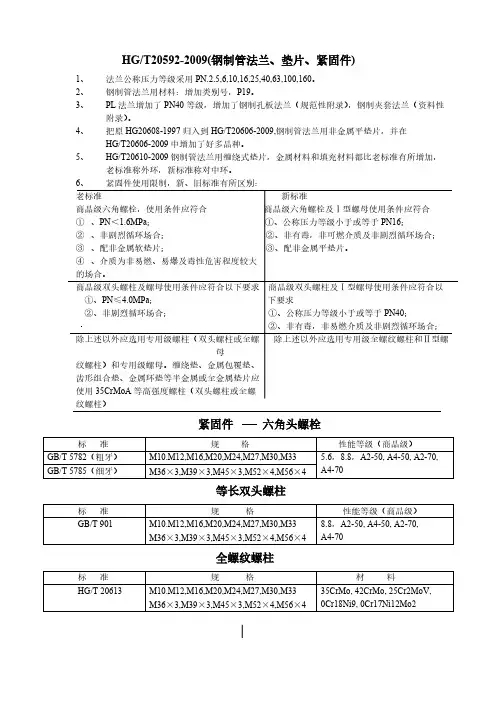

HGT20592-2009《钢制管法兰、垫片、紧固件》新旧标准对比
