房屋建筑学 楼地层钢筋砼楼板
建筑楼板的种类介绍
建筑楼板的种类介绍建筑楼板作为房屋的支撑结构，具有支撑房屋重量、承受负荷、分隔空间等重要功能，在建筑工程中有着广泛的应用。
楼板的种类非常多样化，不同的楼板材料具有不同的性能和适用范围。
本文将介绍建筑楼板的种类，包括混凝土楼板、钢筋混凝土楼板、预制板、木制楼板、钢制楼板等。
1. 混凝土楼板混凝土楼板是最常见的一种楼板，它主要由水泥、沙子、石子等材料经过混凝土浇筑而成。
混凝土楼板种类很多，包括平板、踢脚线板、梁板、砌块楼板、空心楼板等。
混凝土楼板价格较便宜，但是需要浇筑成型，成本较高。
2. 钢筋混凝土楼板钢筋混凝土楼板采用钢筋和混凝土结合在一起构成的材料。
相对于传统混凝土楼板，钢筋混凝土楼板的承重能力更强，使用寿命也更长。
钢筋混凝土楼板种类较多，按照板面形式可分为平板、梁板、方形或矩形梁板、孔板等。
钢筋混凝土楼板的价格较高，但是使用寿命长，且可以大面积一次性浇筑而不需支模，速度快，节省成本。
3. 预制板预制板是在工厂内加工成型后，运输到工地后再进行安装的楼板。
预制板种类较多，包括加筋混凝土板、预应力混凝土楼板、空心板等，它们的具体形式取决于其用途。
预制板具有制作质量稳定、工期短、施工便捷等优势，价格和混凝土楼板相当。
4. 木制楼板木制楼板有木板和胶合板两种，其中木板是由天然木材制成，胶合板则是由几片木材胶合而成。
木制楼板的价格较低，能够为房屋提供一定的保温效果，同时还具有良好的隔音性能。
但木制楼板容易受到潮湿和虫蛀等影响，安全性也相对较差。
5. 钢制楼板钢制楼板是由高强度钢材制成的楼板。
钢材质地坚实，结构牢固，维护保养成本低，使用寿命长，但是钢制楼板价格相对较高，所以其在建筑工程中的使用较为常见，是一种优质的高端建筑材料。
综上所述，建筑楼板种类繁多，每种楼板都有其特定的适用范围和优缺点。
在选择楼板材料时，需要根据具体工程需要、预算和使用期限等因素进行综合考虑，以保证房屋结构的牢固和安全。
房屋建筑学 楼地层-钢筋砼楼板-地坪层构造
平面结构布置 平面图
剖面图
实例 2
某八层框架结构建筑局部
实例二：是某八层现浇框架结构建筑的平面和剖面图
• 该建筑的柱网尺寸由地下车库停车位布置和行车转弯半径决 定
•
•
三层以上平面局部出挑。
由于该建筑所处位置有限高的要求，层高只能做到3.5m。
• 按平面尺寸，各跨楼板均为双向板，这样纵、横方向的框架 梁均作为主梁，其断面高度都比较大，在8000mm× 9000mm的跨 中，9000mm跨度的梁不可避免地会有900mm左右的高度，梁下 如果再因有集中空调的管道通过而做吊顶，所余净高将十分压抑， 而且对立面开窗及采光都会带来影响。 • 实际工程中沿长方向布置了次梁．使楼板变成单向板，这样 减小了原来传到纵向梁上的荷载，同时增加了横向梁上的压 重．有利于三层以上楼层作较大的出挑。经过调整，楼层的结构 高度被控制在700mm，实现了设计目标。
• 若地面需行车等，可另配钢筋
• 在下部有煤气或污水等管道通过的室内底层，必须 做实铺地层。
a
b
c
楼板层的组成
地坪层的组成
实例一
每间居室均带有卫生间，需现浇 的部位较多，且居室面宽4000mm， 不适合用预制的标准板，因此采用全 现浇整体式的楼板系统。 底层在居室部分用附加地垄墙的方 法架设3900mm长的预制多孔板作地 层结构 各层活动室部分为不使因局部结构 构件截面过高而增加整个楼层的层高。 采用 了井格梁的方式，使层高控制在 3m 在进行平面设计时，注意了活动 室的门窗位置，以不影响上方井格粱 的支承。 某五层混合结构 建筑 局部平面图
3、垫层材料：
①三合土
③素砼
②灰土（石灰、粘土）
④碎砖、石 ⑤炉渣
（三）基层：垫层与地基间的找平层或填充层。
建筑楼板有哪些种类
建筑楼板有哪些种类建筑楼板是指构筑在建筑物上的水平承重结构。
根据不同的材料和结构形式，建筑楼板可以分为多种类型。
下面将介绍一些常见的建筑楼板种类。
1.实心楼板：实心楼板是最常见的一种楼板类型，由浇筑混凝土构成。
它具有耐用性强、承载能力高、隔音效果好等优点，适用于各种建筑类型。
2.钢筋混凝土楼板：钢筋混凝土楼板是由钢筋骨架和混凝土构成的。
该类型的楼板具有较高的承载能力和刚度，适用于大型建筑物和需要长跨度的结构。
3.预应力楼板：预应力楼板是在混凝土浇筑前预先施加预应力的楼板。
通过预应力钢筋的张拉，可以减小混凝土受力时的开裂和变形，提高楼板的承载能力和耐久性。
4.预制板楼板：预制板楼板是在工厂中制造好的楼板构件，然后运输到现场进行安装。
它具有工期短、质量可控、减少现场施工难度等优点，适用于批量化施工和工期紧张的项目。
5.钢楼板：钢楼板是由钢材构成的楼板。
它具有轻质、可重复使用、安装便捷等特点，适用于仓库、工厂等大跨度空间。
6.木楼板：木楼板是由木材构成的楼板。
它具有环保、天然美观等优点，适用于别墅、民居等建筑。
7.空心楼板：空心楼板是中间为空心或采用空洞状构造的楼板。
该类型的楼板具有重量轻、施工便利等特点，适用于中小型建筑。
8.楼盖板：楼盖板是指位于建筑物最顶层的楼板。
它需要具备良好的防水性能，以避免雨水渗入建筑物内部。
以上是一些常见的建筑楼板种类，每种楼板都有其适用的场景和优势。
在实际工程中，需要根据具体项目的需求和设计要求选择合适的楼板类型。

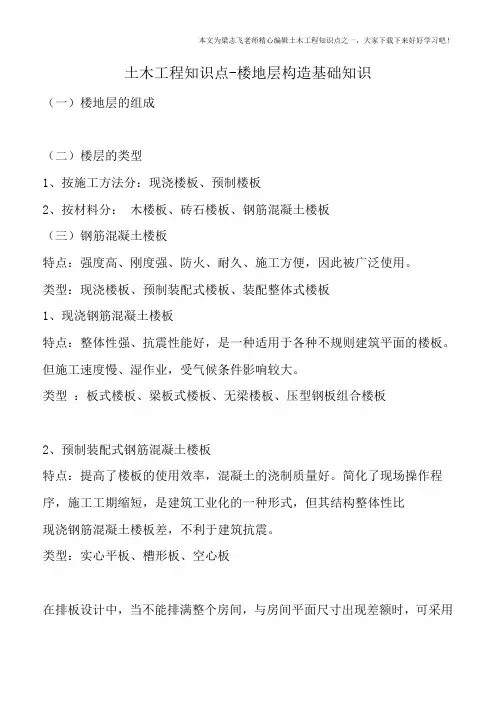

土木工程知识点-楼地层构造基础知识
土木工程知识点-楼地层构造基础知识（一）楼地层的组成（二）楼层的类型1、按施工方法分：现浇楼板、预制楼板2、按材料分：木楼板、砖石楼板、钢筋混凝土楼板（三）钢筋混凝土楼板特点：强度高、刚度强、防火、耐久、施工方便，因此被广泛使用。
类型：现浇楼板、预制装配式楼板、装配整体式楼板1、现浇钢筋混凝土楼板特点：整体性强、抗震性能好，是一种适用于各种不规则建筑平面的楼板。
但施工速度慢、湿作业，受气候条件影响较大。
类型：板式楼板、梁板式楼板、无梁楼板、压型钢板组合楼板2、预制装配式钢筋混凝土楼板特点：提高了楼板的使用效率，混凝土的浇制质量好。
简化了现场操作程序，施工工期缩短，是建筑工业化的一种形式，但其结构整体性比现浇钢筋混凝土楼板差，不利于建筑抗震。
类型：实心平板、槽形板、空心板在排板设计中，当不能排满整个房间，与房间平面尺寸出现差额时，可采用下述办法解决：1、适当调整板缝宽度（缝隙小于60mm)。
2、挑砖。
3、局部现浇钢筋混凝土板带。
如预制板上设有隔墙，为了避免隔墙重量由单一预制板承受，宜将隔墙垂直分布于各块预制板上或将隔墙设置于两块预制板连接缝上，使其共同接受隔墙重量。
（四）楼地层的防水有人认为建立新形式的标准化始走向建筑和谐的唯一道路，并且能用建筑技术加以成功地控制．而我的观点不同，我要强调的是建筑最宝贵的性质是它的多样化和联想到自然界有机生命的生长．我认为着才是真正建筑风格的唯一目标．如果阻碍朝这一方向发展，建筑就会枯萎和死亡．要使建筑结构适合于环境，要注意到气候，地位和四周的自然风光，在结合目的来考虑的一切因素中，创造出一个自由的统一的整体，这就是建筑的普遍课题，建筑师的才智就要在这个可提到完满解决上体现。
《房屋建筑学》第五章-楼地层-现浇整体式钢筋混凝土楼板-单向板和双向板-PPT视频动画课件
3、板式楼板
楼板根据其受弯情况可分为单向板和双向板。
（1）单向板： 仅短边受力，该方向所
布钢筋为受力筋，另一方向 所配钢筋（一般在受力筋上 方）为分布筋。 板的厚度一般为跨度的 1/40-1/35，且不小于80mm。
3、板式楼板
楼板根据其受弯情况可分为单向板和双向板。
（2）双向板： 是双向受力，按双
无梁楼板，就是不设梁，而将等厚的钢筋混凝土楼板直接支承于 柱上的楼板。无梁楼板的柱网―般布置成方形或矩形，以方形柱网较 为经济，其经济跨度一般不超过6m，板厚通常不小于120mm。
1、无梁楼板（动画介绍）
1、无梁楼板
无梁楼板分为有柱帽和无柱帽两种: 当楼面荷载比较小时,可采用无柱帽无梁楼板;当楼面荷载较大时, 应采用有柱帽无梁楼板,以增加板在柱上的支承面积。
向配置受力钢筋。
3、板式楼板
根据板的长边：短边 的比值确定
练一练：
【例题】平板式楼板有单向板和双向板之分，当板长边与短板 之比（ ）称为单向板。
A．≥4
B．≥3 C．≤4
【答案】B
D．≤3
练一练：
【例题】下列关于单向板与双向板的说法，不正确的是（ ）。 A.长边与短边之比大于等于3时，应按单向板计算 B.单向板应沿着板的长边方向浇筑混凝土 C.单向板两对边支撑 D.单向板应沿板的长边方向布置足够多的受力筋
【答案】D
4、压型钢板钢筋混凝土组合楼板
由压型钢板、现浇混凝土和钢梁三部分组成。
4、压型钢板钢筋混凝土组合楼板
是一种很有发展前途的新型楼板,将来会得到广泛应用。压型钢 板用来承受楼板下部的拉应力,同时也是浇注混凝土的永久性模板，此 外,还可以利用压型钢板的空隙敷设管线。
4、压型钢板钢筋混凝土组合楼板
钢筋混凝土楼板层与地坪层构造课件
预制板 预制板
1根φ8通长 1根φ8通长
φ8每缝一根
1
φ8每缝一根
1
1
1
500 500 500 500
a）a) a)
短钢筋 短钢筋
吊钩 吊钩
预制板 预制板
b）
1根φ8通长 1根φ8通长 3
3
3
)
3
)
4φ12 4箍φφ126﹫150 箍φ6﹫150
180 (长向板) 121080( (短长向向板)板)
第三节 楼地面构造
一、楼地面的构造设计要求 二、地坪层的构造 三、楼地面的防水构造 四、楼地面的类型及常见楼地面构造
31
一、楼地面的构造设计要求
1.具有足够的坚固性、耐久性 2.使用舒适、安全性能可靠 3．装饰效果好 4.其它要求
32
二、地坪层的构造
1.地坪层的组成 2.地坪层的防潮
33
1.地坪层的组成
d)加气混凝土密肋板e)双向钢筋混凝土密肋板
26
2．预制薄板叠合楼板
预制薄板叠合楼板是将预制薄板和现浇钢筋混凝土层叠合而成的装 配整体式楼板。它可分为普通钢筋混凝土薄板和预应力混凝土薄板两 种。
凹槽
板跨
三角形结合筋
板宽
a)
b)
楼面层
楼面层
现浇叠合层
现浇叠合层
预制薄板
预制空心板
c)
d)
e)
图4-16 预制薄板叠合楼板
图4-8 槽形板(b) 正槽形板 a）反槽形板 b）正槽形板
18
(3)空心板
找平层
面层
图4-9 预制空心板 a）圆形孔板b）方形孔板c）椭圆形孔板
19
2．装配式楼板的布置和连接构造
房屋建筑学楼地层
5.4M 内较为经济
叠合楼板厚度:150-250MM,≥薄板厚度的2 倍
预制薄板厚:60-70MM 预制薄板宽:1.1-1.8M 2、现浇砼面层厚:70-120MM,C20级砼 （图8-17a）
•房屋建筑学：楼地层
四、楼板层的细部构造
墙 边 通 过 时 , 可 局 部 现 浇 板 带 （ 图 810B） ； （4）板缝差超过200MM时,应重新选择板
的规格。
•房屋建筑学：楼地层
2、板的搁置及板缝处理
(1) 板的搁置 ① 搁置宽度:墙≥80mm 梁≥60mm ②坐浆 ③拉结钢筋（图8-12）
•房屋建筑学：楼地层
(2) 板缝的处理
厚1:2水泥砂浆。
•房屋建筑学：楼地层
（2）水泥石屑地面(豆石地面)
是以石屑(细小的石子)代砂的一种水泥地 面。
A、特点：表面光洁，不起尘、易清洁
B、构造作法：
单层：25MM厚1:2水泥石屑提浆压光。
双层：15~20MM厚1:3水泥砂浆找平；
15MM厚1:2水泥石屑提浆压光。
•房屋建筑学：楼地层
1、板的布置 A、板式结构布置（图8-6A） B、梁板式结构布置（图8-6B） 板搁在梁顶上（图8-8A） 板搁在花篮梁两侧挑耳上（图8-8B） 板的规格、类型一般不超过两种
•房屋建筑学：楼地层
C、板缝差的处理
(1) 板缝差在60以内时,调整板缝宽度； (2) 板缝差在60-120MM时,墙边挑两皮砖 （图8-10A） ； (3) 板缝差在120-200MM或因竖向管道沿
(3)素土夯实层：基层，也称地基 素土指不含杂质的砂质粘土。 通常是填300MM的土后夯实成200MM 厚，才能均匀有效地承压。
楼地面—钢筋混凝土楼板(建筑构造)
纵肋（小梁）
实心平板
槽形楼板可以看成梁板合一的构件，即板的纵肋相当于小梁。预应力槽形板板厚为 30~50mm，宽600~1200mm，跨度可达6m以上。非预应力槽形板跨度在4m以内。
装配式钢筋混凝土楼板
二、常用类型
槽形板：
槽形板可作为建筑的楼板、工业厂房的屋面板
装配式钢筋混凝土楼板
二、常用类型
槽形板：
装配式钢筋混凝土楼板
二、常用类型
空心板：
板搁置在梁上
板搁置在内墙上
板搁置在外墙上
装配式钢筋混凝土楼板
二、常用类型
空心板：
侧缝的形式与生产预制板的侧模有关，一般 有V形缝、U形缝和凹槽缝三种。
非支承端锚固钢筋 外墙支承锚固钢筋
内墙支承锚固钢筋
板的锚固
梁上支承锚固钢筋
装配整体式钢筋混凝土楼板
装配整体式钢筋混凝土楼板
压型钢板组合楼板中的压型钢板承受施工时的荷载，是板底的受拉钢筋，也是楼板 的永久性模板。这种楼板简化了施工程序，加快了施工进度，并且具有较强的承载 力、刚度和整体稳定性，但耗钢量较大，适用于多、高层的框架或框剪结构的建筑 中。
预制装配式钢筋混凝土楼板
装配式钢筋混凝土楼板
一、概念
预制装配式钢筋混凝土楼板是在预制厂或施工现场进行预先制作，施工 时运输安装而成的楼板。这种楼板可节约模板、减少现场工序、缩短工期、 提高施工工业化的水平，但由于其整体性能差，所以近年来应用逐渐减少。
现浇楼板施工过程
③ 梁、柱钢筋连通，开始布板筋
④ 完成钢筋工程
现浇钢筋混凝土楼盖
现浇楼板施工过程
⑤ 用商品混凝土整体浇注
现浇钢筋混凝土楼盖
5、压型钢板组合楼板
钢筋混凝土楼板及楼地面构造
60～l00mm；有时也用砂、碎石、炉渣等松散材料。
③基层 基层为地坪的承重层。对土壤条件好、荷载不大时，一般
采用原土夯实；当上部荷载较大时，需对原土壤进行置换。如 150mm厚2：8灰土，或100－150mm厚碎砖、三合土等。
④附加层
地坪层构造组成
4.1.2楼板的类型 楼板是楼板层的结构层，根据使用的材料不同，楼板分木楼 板、钢筋混凝土楼板、压型钢板组合楼板等。 ①木楼板
木楼板具有自重轻、保温性能好、舒适有弹性。但易燃、 耐久性差，特别是需耗用大量木材，越来越少采用。 ②砖拱楼板：承载力和抗震能力差，施工复杂，少用。 ③钢筋混凝土楼板
钢筋混凝土楼板具有强度高、防火性能好、便于工业化生 产等优点，是我国应用最广泛的一种楼板。 ④压型钢板组合楼板
4.3.3常见地面的构造做法
1、水泥砂浆地面 2、水磨石地面 3、地砖、陶瓷锦砖地面 4、石材地面 ５、木地面 ６、卷材地面
1、水泥砂浆地面
水泥砂浆地面构造简单、坚固、能防潮防水而造价又较低。但水泥 地面蓄热系数大，冬天感觉冷，而且表面起灰，不易清洁。 单层：15～20mm厚1∶2水泥压实抹光。 双层：15～20mm厚1∶3水泥砂浆打底、找平；然后5～ 10mm厚1∶2水泥砂浆抹面。
构造组成部分。 ④附加层：找平、隔声、隔热、
防水、防潮等。
面层（楼面）
结构层（楼板）
附加层 顶棚（直接粉顶棚）
楼面
结构层 附加层
吊顶棚
图4—1 楼板层构造组成
(a) 预制钢筋混凝土楼板层
(b) 现浇钢筋混凝土楼板层
地坪层由面层、垫层和基层构成。
①面层
面层应坚固耐磨、表面平整、光洁、易清洁、不起尘。面层材料的选 择与室内装修的要求有关。
第八章楼地层
平板式楼板 梁板式楼板 无梁楼板 钢衬板组合楼板
第 6页
1、平板式楼板
在墙体承重建筑中，当房间较小、楼面荷载 可直接通过楼板传给墙体而不需要另设梁， 这种厚度一致的楼板称为平板式楼板。
平板式楼板多用于厨房、卫生间、走廊等跨 度较小的空间。
楼板一般是四边支承，根据其受力特点和支 承情况，分为：
第 47页
b. 阳台栏杆和扶手
栏杆形式有空花栏杆、实心栏板和组合式栏杆； 按材料分有砖砌栏杆、钢筋混凝土栏杆和金属栏 杆几种。
第 48页
第 49页
第 50页
二、雨篷
雨篷是建筑物入口处遮雨、保护外门免受雨淋的水平构件。 它多采用钢筋混凝土悬挑板，悬挑长度一般为1m～1.5m。 按结构形式不同，雨篷有板式和梁板式两种，为防止其产生 倾覆，常将雨篷与入口处门上过梁或圈梁现浇在一起。
第 28页
三、装配整体式钢筋混凝土楼板
装配整体式楼板是将楼板中的部分构件预制， 然后到现场安装，再以整体浇筑其余部分的 办法连接而成的楼板。
它兼有现浇与预制的双重优越性。
第 29页
1密肋填充块楼板
密肋有现浇和预制两种，前者是在填充块之间现浇 密肋小梁和面板，其填充块有空心砖、轻质块或玻 璃钢模壳等(图 a、b)；后者的密肋常见的有预制倒 T形小梁、带骨架芯板等(图c、d)。
等等。
第 34页
三、地面的类型
1．整体类地面
该类地面有水泥砂浆地面、细石混凝土地面、沥青砂浆地 面、菱苦土地面、水磨石地面等。
2．板块类地面
该类地面有砖铺地面、地砖地面、天然石板及人造石板地 面、木地面等。
3．卷材类地面
该类地面有塑料地板、橡胶地毯、化纤地毯、无纺地毯、 手工编织地毯等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3、板的搁置与锚固：
（1）构造：
①预制板搁置在墙上或梁上，应保证有一定的搁置 长度，搁置长度不少于90mm，抗震区≮120mm。
②在梁上搁置长度不少于60mm。
③采用M5砂浆坐浆10mm厚。
④为增强楼板刚度或地基差及地震区，在板 与墙以及板端间连接处设锚固钢筋。
各种锚固筋的放置形式
钢砼预制板的搁置长度和板缝处理
二、装配式钢砼楼板：
（一）构造： 1、长度为300mm的倍数。 2、宽度为100mm的倍数。
（二）楼板的类型： 1、平板：用于小跨度(1.5m左右) 、板厚60mm
（1）平板的特点：
①板面平整
②制作简单
③自重大
④隔音效果差
（2）适用范围：
①走道板 ③阳台板
②卫生间楼板
④雨蓬板
⑤管沟盖板
预制装配式钢筋混凝土楼板
隔墙重量由楼板承受时,必须从结构上以予考虑 首先应考虑采用轻质隔墙 其次是隔墙的位置应尽量使之对楼板的受力有利 应尽量避免隔墙的重量完全有一块板负担.当出现这
种情况时,则可适当移动隔墙位置,以便让过楼板,并于 墙下设梁或将隔墙搁在板的肋梁上
楼板层的细部构造 ——楼板与隔墙
楼板与梁的几种处理方式
（a）现场叠合浇 注各层楼板并立柱
(b)在柱上设提升设 备楼板整体提升
(c)楼板就位后 安装柱帽
(d)全部楼板安装完毕
升板建筑大型平板提升过程
2、槽形板：
（1）构造：①长3-6m ②肋高120-240mm ③板厚30mm
（2）特点：
②省材 ④板底不平整
①自重轻 ③板上可开洞 ⑤隔音效果差
（3）适用范围： ①厨房 ②卫生间 ③库房
槽型板预制楼面
预制槽形板
• 板形为两边带高的纵肋及中间带小的横肋的平板 • 承载能力大大优于预制多孔板 • 板跨可达6～7.2m • 板厚为25～30mm， • 肋高120—300mm， • 板宽为600—1200mm • 多用于厂房建筑
预制槽板可正搁或反搁
反搁受力虽然不如正搁，但可利用肋间空隙布置 管道，或放置保温、隔声材料。
8.2钢筋砼楼板
一、钢砼楼板
（一）分类： 1、现浇式 2、装配式
3、装配整体式
（二）特点： ⒉刚度大
⒈整体性好 ⒊利于抗震
⒋布置灵活
⒌施工速度慢
钢筋砼楼板
钢筋混凝土楼板 钢筋混凝土楼板具有强度高，刚度好，既耐久，又防
火，还具有良好的可塑性，且便于工业化生产和机械 化施工等特点，是目前我国工业与民用建筑中楼板的 基本型式
• 在墙上搁置长度不小于90mm
• 在梁上搁置长度不小于60mm
• 应先在支座坐浆（20mm厚水泥砂浆找平）
• 为增强预制楼板间的联系，防止建筑不均匀沉 降造成板缝开裂，并增加建筑的整体刚度，板缝 间及楼板与墙体间常用钢筋加以锚固，俗称拉结 筋
中型平板：
• 多用于工业化的建筑体系如大板体系的楼板 • 需要大型运输和起吊设备 • 板跨可达4.5—6m，
矩形板
梭形板
工业化建筑体系 预制中型实心平板
钢连接件
大型平板：
• 常见于升板体系，也是一种无粱楼盖
• 在现场将每层平面作为一块板逐一叠合现浇 后，由提升系统提升就位
• 用于均布荷载较大的建筑，如菜场、冷库等
②当缝宽度d>50mm时在板缝中加钢筋混凝土 网片，再灌细石砼。
③当缝宽度d>120mm时采用钢筋骨架现浇板带。
2、隔墙与楼板的关系:
①轻质材料隔墙，可直接设置于楼板上。 ②自重大材料设梁支承隔墙。 ③楼板为槽形时，隔墙于板的纵肋上。 ④置于板缝处，板缝内配筋。
隔墙与楼板的关系:
楼板层的细部构造 ——楼板与隔墙
• 是在工厂或现场预制后安装的 • 施工进度快，现场湿作业少 • 整体性不如现浇好 • 其荷载的使用情况及支承方式都必须按构件原 设计的标准实行。 • 其形式可分为：
预制实心平板 预制多孔板
预制槽板
预制实心平板
预制实心平板分小型、中型和大型几类 小型平板：制作简单、但自重大、隔声差
跨度一般在2.4m以内， 板厚为板跨的1／30，约为50—80mm。一般符 合砖模 多用于走道、沟盖板或布置在肋梁的房间
钢结构的梁除了采用工字钢或槽钢外，也可
（五）楼板的细部构造：
1、板缝的处理：
为便于板的铺设，预制板之间应留10-20mm的缝隙， 为加强装配式楼板的整体性，板缝内灌入细石砼。
（1）板缝形式： ①V形 ②U形 ③槽形
（2）板缝的处理方法：
①当缝宽度d<30mm时用细石砼灌实。
（四）梁的断面形式：
梁的跨度5—8m较经济。
1、矩形： ①外形简单 2、T形： ①自重轻
②制作方便 ②承载力好
3、十字形及花篮形： ①可减少楼板所占空间高度 ②自重大
梁
梁是平面构件中对空间的净高和空间的限定影响最大的 部分。
一般的钢砼梁多采用矩形截面，
也可做成花篮梁或十字梁的形式（为了争取其下的 净高），但仰视效果不如矩形梁，而且板的长度要较矩 形梁上缩短。
槽型板正搁
槽型板反搁
3、空心板：
（1）构造：
① 跨度尺寸6m、6.6m、7.2m
② 板厚 120—300mm
（2）孔洞形式：
①矩形
②方形
③圆形
④椭圆形
预制多孔板
• 多层民用建筑特别是住宅用的较多
• 多孔板沿长度方向在中性面附近成圆孔或椭圆
孔状抽去部分材料以减小板的自重
• 配筋一般只沿长方向有冷拔钢丝作为受力筋，短 方向无配筋，因此只能作单向板两面搁置(沿长方向两 端搁置)、
预制板非搁置端节点 预制板搁置端节点
预制多孔板与现浇板交接实景
预制板与现浇板交接节点
预制多孔板的搁置节点
某建筑局部平面
b—b剖面 (矩形粱)
a—a剖面
b—b剖面 (花篮梁)
预制多孔板平面布置示意
（三）板的布置方式：
1、考虑因素： ①空间大小 ②铺板范围 ③尽可能减少板的规格种类
2、板的支承方式： ①板式：预制板直接搁置在墙上。 ②梁板式：楼板支承于梁，梁再搁置于墙上。
• 只能承受均布荷载，板跨中不能设重隔墙或放置 会形成集中荷载的重形设备
预制多孔板
（3）孔数：
①单孔
②双孔
③三孔
④多孔
（4）特点：
①节约材料 ②隔音隔热性好
③不能开洞 ④制作方便
民用建筑预制多孔板（北京） • 板厚—般为130mm或180mm． • 标准板的长度符合3M（300mm） • 板跨预应力的可达4200－4500mm •板跨非预应力—般为3900mm以下
