家居装修有线电视布线方法

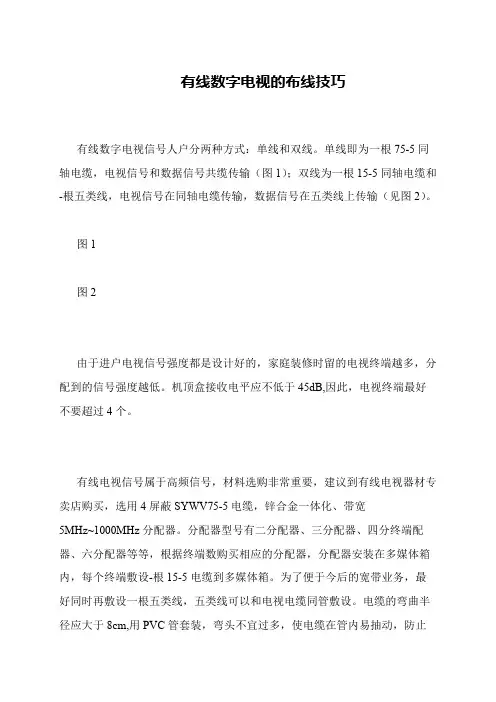

有线数字电视的布线技巧
有线数字电视的布线技巧
有线数字电视信号人户分两种方式：单线和双线。
单线即为一根75-5同轴电缆，电视信号和数据信号共缆传输（图1）；双线为一根15-5同轴电缆和-根五类线，电视信号在同轴电缆传输，数据信号在五类线上传输（见图2）。
图1
图2
由于进户电视信号强度都是设计好的，家庭装修时留的电视终端越多，分配到的信号强度越低。
机顶盒接收电平应不低于45dB,因此，电视终端最好不要超过4个。
有线电视信号属于高频信号，材料选购非常重要，建议到有线电视器材专卖店购买，选用4屏蔽SYWV75-5电缆，锌合金一体化、带宽
5MHz~1000MHz分配器。
分配器型号有二分配器、三分配器、四分终端配器、六分配器等等，根据终端数购买相应的分配器，分配器安装在多媒体箱内，每个终端敷设-根15-5电缆到多媒体箱。
为了便于今后的宽带业务，最好同时再敷设一根五类线，五类线可以和电视电缆同管敷设。
电缆的弯曲半径应大于8cm,用PVC管套装，弯头不宜过多，使电缆在管内易抽动，防止
电缆破损，同时要防水防潮，禁止与电源线同管敷设。
对于双线入户，在多媒体箱内配置220V电源给交换机供电，每个电视终端旁要配装双网线接口面板。
对于普通机顶盒，可以购买调制解调器（俗称”猫”），就可以获得互动点播或上网业务，如果两种业务都需要，可以在调制解调器的网口上加装HUB;互动-体化机顶盒可以同时开通互动点播和上网业务，电视和电脑不在同一个房间，可以通过预埋五类线连通或采用无线路由器上网；双线人户需要在多媒体箱内安装两个交换机，以满足互动点播和上网业务。
家居装修有线电视线缆和设备安装的施工规范
家居装修有线电视线缆和设备安装的施工规范现在人人都追求一个舒适的生活环境，对房子的装修越来越重视。
许多市民为了方便，装修时往往在多个房间都布上有线电视线路。
但是实际生活中由于缺乏专业知识，使用不合格的劣质线缆和器件，施工工艺不规范。
造成了诸多问题：电视信号不清楚，重新返工费时费力还破坏了装修，有时甚至还重新拉明线室内装修美观受到影响。
用户在家居装修布线时应该注意以下几个问题：一、室内布线结构在布线之前首先要选好结构类型，一般分为两类，集中分配型和串接型，如下图所示。
图1-1：集中分配型图1-2：串接型用户为了施工方便和节省电缆费用，往往会选择串接型，单从物理连接上考虑，这种类型存在一定的问题，串接的分支分配器越多存在的隐患越多，如图1-2的主卧室经过了两级串接，如果中间两个接头做得不好或日久后氧化导致接触不良，都会影响到主卧的信号质量。
我们建议用户采用集中分配方式敷设室内的有线电视网，而且电缆中间（从集中分配点到各房间用户终端盒）不允许任何开口。
每户以大门口附近为集中分配点，从集中分配点独立敷设同轴电缆到各房间，并正确地将入户线接入分配器的输入（in）端口，而送往各个房间的电缆线接入输出（out）端口。
室内布放应该注意以下几点：1、强弱电线缆必须分开，室内暗线采PVC管套装敷设，有线电视电缆和交流电源线各使用独立的套管，以防止交流电产生的磁场干扰影响电视信号。
2、切忌将室内多条同轴电缆和入户电缆的芯线扭在一起来共享信号，这样会严重影响有线电视信号的质量。
3、同轴电缆严禁90度或小于90度弯曲，这样容易折损到同轴电缆，影响电视信号的正常传输，应该采用圆弧型弯曲，所以要求PVC暗管的敷设也要采用这种形式，如下图1-3所示。
图1-3：家居布线图二、设备选购1、同轴电缆用户线一般采用-5型同轴电缆线，它由内导体（内芯）、绝缘介质、铝箔、外导体（编织网）和PVC护套5种材料组成，其中铝箔、外导体起到屏蔽干扰作用，根据其层数分为二屏蔽和四屏蔽同轴电缆（建议选用四屏蔽），如下图2-1所示，图2-1：二屏蔽和四屏蔽同轴电缆结构图图2-2：二屏蔽和四屏蔽同轴电缆实拍图现在家居装修都使用暗线管道方法敷设,敷设好后更换十分困难，同轴电缆的好坏对于电视信号的质量起到至关重要的作用，因此要选购质量好的同轴电缆。
家庭有线电视系统布线常识
家庭有线电视系统布线常识家庭室内装修工作中，有线电视系统是必不可少的部分。
由于有线电视系统是暗管暗线布置的隐蔽工程，您一定要对有关设计、施工和器材选购常识有所了解，才能保证系统布线合理、完善稳定、安全可靠。
一、有线电视系统布线要求1、有线电视线路系统家庭有线电视系统的功能之一，是将室外的有线电视信号可靠地接入室内的一台或多台电视机上。
如果住房面积不大，室内只需要一个电视接口即可满足使用需要，则布线时只需通过1根直径25mm的塑料管敷设一路有线电视同轴电缆线，将室外信号引至电视机即可；如果需要在室内不同地点布置多台电视机，则需要通过专用的有线电视分配器将电视信号分别送到各个终端。
家庭有线电视系统的功能之二，是在您需要时可以申请开通宽带上网功能。
要使室内线路能可靠地承担上述功能，布线时必须作到：（1）线路结构合理。
需要在室内不同地点布置多台电视机时，一定要通过高品质的有线电视分配器进行一次信号分配，将电视信号分别送到各个终端，如例图1所示。
一忌用分支器进行信号分配；二忌用两个以上的分支器或分配器在室内串接，进行二次甚至多次信号分配。
否则，一方面会由于室内信号分配不均，造成无法正常收看电视信号，另一方面宽带上网业务对室内布线要求高，室内线路不合理，会造成开通宽带上网功能困难，需要重新布线。
（2）配置足够的终端数量，同时严格控制分配器的端口数量。
在配置室内有线电视终端数量时，应按方便使用的原则，在客厅、每个卧室以及书房均设置1个终端。
在配置分配器时，严格控制分配器的路数。
分配器的作用是将入户的电视信号均等地分配到各个终端，终端数量越多，每个终端的信号越弱，因此一般不宜使用4路以上的分配器。
为解决分配器的路数少于室内有线电视终端数量的矛盾，安装时，配置二分配器或三分配器，将实际使用的终端接在分配器输出端口上，其余的终端接头暂时不接，在需要使用时切换。
（3）严格控制施工工艺。
一忌：将入户线和去各终端的几路线不通过分配器简单绞合在一起。
有线电视布线施工方案
有线电视布线施工方案引言有线电视布线施工方案是指在建筑物内进行有线电视信号传输的布线工程。
在现代社会中，有线电视已经成为人们获取信息和娱乐的主要方式之一。
因此，对于有线电视布线的施工方案的设计和安装至关重要。
本文将介绍有线电视布线施工方案的基本原理和步骤。
布线原理有线电视布线系统基于同轴电缆传输信号。
其原理是利用同轴电缆将电视信号从信号源传递到用户的电视接收设备。
有线电视信号在传输过程中减少信号衰减和干扰的能力更强，与其他传输媒介（如无线电波）相比，具有更稳定和清晰的信号。
因此，有线电视布线系统是一种可靠和高质量的信号传输方式。
施工步骤1. 规划布线路径在开始有线电视布线施工之前，首先要对建筑物进行勘察，并规划出合适的布线路径。
布线路径要尽量减少信号衰减和干扰，并且方便维护。
常见的布线路径包括沿墙布线、穿墙布线和走廊布线。
2. 安装信号源安装信号源是有线电视布线的第一步。
信号源通常是一个电视信号接收器或有线电视网关。
根据布线规划，将信号源安装在布线路径的起点位置。
3. 安装同轴电缆同轴电缆是有线电视布线系统的核心组成部分。
根据布线路径，将同轴电缆从信号源位置引导到用户的电视接收设备位置。
在进行同轴电缆的安装过程中，需要注意信号衰减和干扰，避免与其他电缆或电气设备的干扰。
4. 连接设备在用户的电视接收设备位置，连接同轴电缆和电视接收设备。
确保连接的质量和稳定性，以获得清晰的信号。
5. 测试和调试在完成有线电视布线施工之后，进行测试和调试以确保系统正常工作。
使用专业测试设备对布线系统的信号强度、信噪比和频率响应等进行检测，以保证系统的性能和质量。
施工注意事项1.确保合适的布线路径，避免与其他电缆或电气设备的干扰。
2.选择合适的同轴电缆，根据距离和信号质量要求选择合适的电缆类型和规格。
3.使用专业的工具和设备进行施工，确保布线质量和安全性。
4.对电缆进行正确的安装和固定，避免电缆损坏或松动影响信号传输。

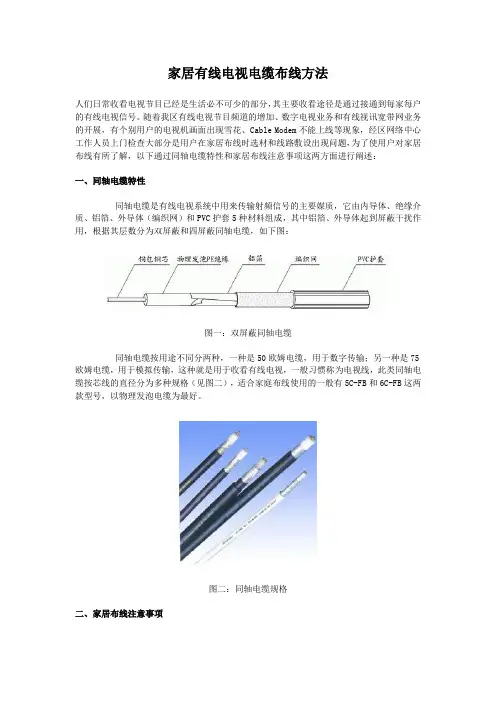

家居有线电视电缆布线方法
家居有线电视电缆布线方法人们日常收看电视节目已经是生活必不可少的部分，其主要收看途径是通过接通到每家每户的有线电视信号。
随着我区有线电视节目频道的增加、数字电视业务和有线视讯宽带网业务的开展，有个别用户的电视机画面出现雪花、Cable Modem不能上线等现象，经区网络中心工作人员上门检查大部分是用户在家居布线时选材和线路敷设出现问题，为了使用户对家居布线有所了解，以下通过同轴电缆特性和家居布线注意事项这两方面进行阐述：一、同轴电缆特性同轴电缆是有线电视系统中用来传输射频信号的主要媒质，它由内导体、绝缘介质、铝箔、外导体（编织网）和PVC护套5种材料组成，其中铝箔、外导体起到屏蔽干扰作用，根据其层数分为双屏蔽和四屏蔽同轴电缆，如下图：图一：双屏蔽同轴电缆同轴电缆按用途不同分两种，一种是50欧姆电缆，用于数字传输；另一种是75欧姆电缆，用于模拟传输，这种就是用于收看有线电视，一般习惯称为电视线，此类同轴电缆按芯线的直径分为多种规格（见图二），适合家庭布线使用的一般有5C-FB和6C-FB这两款型号，以物理发泡电缆为最好。
图二：同轴电缆规格二、家居布线注意事项1、同轴电缆、分配器、信号放大器的选购同轴电缆都有一定的寿命，电缆在使用一段时间后，由于材料老化，导体电阻变大，绝缘介质的漏电流增加，会造成电缆对信号的损耗值增大，一般达标电缆的寿命根据质量和使用场合的不同在7~15年之间，当发现衰减过大时，该同轴电缆就应该更换。
现在一般家庭电视机都不只有一台，当电视机的数目超过2台或更多时，就需要安装有线电视分配器和有线电视信号放大器（见下图），以保证每个输出端口电视信号都达到标准。
由于同轴电缆的好坏对于电视信号的质量起来至关重要的作用，而且现在家居装修都使用暗线管道方法敷设，敷设好后更换十分困难，因此用户必须到信誉较好的商铺选购正规厂家生产的优质同轴电缆和配件。
图三：有线电视分配器图四：有线电视信号放大器2、新屋装修线路敷设注意事项①强弱电必须用管套分开敷设所有电缆最好采用PVC管套装敷设，以备当线路出现老化后更换新线，穿线过程中尽量避免线缆扭绞和90度的直弯，同轴电缆要和交流电源线分开管套布放，以防止交流电产生的磁场干扰，见图五：图五：家居布线图②多台电视机的线路敷设方法我们建议用户采用星型结构方式敷设室内的有线电视网，并用专用分配器连接好，切忌将室内多条同轴电缆和入户电缆的芯线扭在一起来共享信号，这样会严重影响有线电视信号的质量。
家庭装修中有线电视布线的注意事项
家庭装修中有线电视布线的注意事项随着时代的发展，科技的进步，电视、电话、宽带三网合一，已成为必然趋势，而有线电视网络凭借其高带宽、高性能、高扩展性的优势已成为三网合一的必然选择。
只要您在装修房屋时合理布线，就可以利用有线电视网络轻松打造数字化家庭了，不仅电视可以看的更清楚，而且还可以享受宽带上网、可视电话、数字电视等多种数字化生活给您带来的无与伦比新感觉。
而专业的有线电视布线是实现数字化家庭的基础。
为了您早日享受到数字化生活，有线电视网络中心的专家提醒您在有线电视布线中注意以下几点：1、选用优质的有线电视产品电缆应选用75欧姆－5射频发泡同轴电缆；分配器应选用高隔离和高带宽（≥1000MHz）的器件，用户盒和接头应选用正规厂家生产的合格产品。
2、正确布线首先、一定要使用弱电箱。
将有线电视线、电话线、网线的入户线都接入弱电箱中，再从弱电箱布线到其他地方，同时在弱电箱中接入电源插座。
选择弱电箱时应选用空间较大的，这个东西可是您今后享受数字化生活的关键了。
其次、应采用星型布线法，如果家庭有多台电视机收看有线电视节目或要宽带上网，应该使用分配器，把进户线信号分成相应的几路，每一路接－5电缆进入每个房间，分配器应放在弱电箱中，电缆也应用穿管铺设，以便检修，不能采用串接用户盒的方法，因为串接的方式，不但影响上网，也同样会影响电视收看的质量。
特别要注意的是在您家的书房布上一根有线电视线，这样您就可以利用有线电视宽带上网了。
分配器3、正确使用分配器分配入户电视信号应使用分配器，而不能使用三通或直接绞接。
使用分配器应注意输入（IN）和输出端（OUT），进线应接在输入端（IN），到其他房间的电缆应接在输出端（OUT）。
4、正确使用用户盒普通的用户盒一般有电视口（TV）和调频口（FM），电视口通过用户线接入电视机的接收口（RF），用于看电视，调频口是用于接收调频广播的，数据用户盒比普通用户盒多了一个数据口（DATA），用来宽带上网。
家庭装修中的五个电器布线技巧
家庭装修中的五个电器布线技巧在家庭装修中，电器的布线是一个重要的环节。
正确的电器布线不仅能够保证电器设备正常运行，还能提高家居的安全性和美观度。
本文将为您介绍家庭装修中的五个电器布线技巧，帮助您进行合理而有效的电器布线。
一、合理规划电器位置在装修之初，合理规划电器设备的位置是至关重要的。
根据家居的功能区域，可以将相同类型的电器设备放置在一起，方便使用和维护。
例如，电视、音响等娱乐设备可以放置在客厅，而洗衣机、烘干机等家电设备可以集中在洗衣房。
合理规划电器位置能够方便我们日常生活，并降低电线的布线长度。
二、分组布线，避免过度拥挤在进行电器布线时，可以将电器设备按照功能需求进行分组。
这样能够避免电线过度拥挤，影响电器设备的使用和维修。
例如，将客厅的电视、音响和游戏机等设备放置在同一组，厨房的电器设备放置在同一组。
通过合理的分组布线，不仅能够提高家庭电器的管理效率，还能够确保电器设备的正常运行。
三、合理安排插座的位置和数量插座的位置和数量是电器布线中需要仔细考虑的因素。
一般来说，我们应该合理安排插座的位置，将其放在容易使用和触及的地方，以方便日常电器设备的连接和使用。
此外，根据家庭的用电需求，我们还应该合理安排插座的数量。
一般厨房、客厅和休息区域应该放置较多的插座，以适应家庭日常需求。
而一些使用频率较低的房间，如储物室和洗衣房，可以适量减少插座的数量。
四、遵循电器用电安全规范在进行电器布线时，我们需要遵循一些电器用电安全规范。
首先，电线应该使用符合国家标准的电线规格，以确保电线的导电和承载能力。
其次，插座和开关应该选择质量可靠、防火性能好的产品，确保使用过程中不会出现安全隐患。
另外，电器设备的接地也是非常重要的，它能够防止电器设备发生漏电等安全问题。
因此，我们在进行电器布线时，应该确保每个电器设备都有正确的接地。
五、合理整理电线，保持布线整洁美观最后一个电器布线技巧是合理整理电线，保持布线整洁美观。
在电器布线后，可以使用电线槽等材料将电线与墙面进行固定，避免电线的凌乱和混乱。
家装中电话、网线、电视线到底如何分布？家装经验分享系列
家装中电话、网线、电视线到底如何分布？家装经验分享系列电话线、网络线、有线电视线如何布线？电话线、网络线、有线电视线及音响线称之为弱电线。
随着家庭生活的智能化，弱电线路的预设不容忽视。
家庭装修中，电话线、网络线、有线电视线的布设需注意以下几点：1、避开强电线：弱电信号属低压电信号，抗干扰性能较差，所以弱电线地走线应该避开强电线（电源线）。
国家标准规定，电源线及插座与电视线及插座的水平间距不应小于50厘米。
2、注意防潮：插座下边线以距地面30厘米左右为宜。
一般来说，这些弱电线常常在房顶或地板下布线，所以为了防潮和更换方便，这些线的外面都要加上牢固的套管，并在加上套管前检查线是否有断路或短路。
3、预留足够插孔：考虑到家庭生活的发展和需要，一般客厅、每个卧室都要预留埋设电话线、网络线、有线电视线插孔各1~2个，并且要分布在不同墙面，以便于电器摆设位置的变化。
卫生间、厨房也可根据需要考虑是否预留一个电话插孔，餐厅也可考虑是否预留一个预先电视线插孔，以备就餐时看电视用。
4、集中控制：随着网络和信息时代的到来，一个家庭安装两部电话或多机上网，以是很平常的事。
为保证各种线的对接质量，且方便维修，最好为家中的电话线和网络线设计一个集中控制单元。
可以根据网络线进室的位置选择门厅、过道、书房上方等某个地方，设计一个小线盒（形状如电源分线盒），将所有外部进户的电话线、网络线、有线电视线线到达这个线盒，同时家中每个房间的电话插孔、网络插孔、有线电视插孔的线也必须到达这个线盒，可以根据家庭需要在线盒内进行连线。
为保证信号质量需要在线盒内加一个电视信号多路分支适配器，如果家中多台计算机上网，还需备一个网络集线器（以上两配件商店有售，价格不高）。
有线电视布线方案
有线电视布线方案引言：在现代社会中，电视作为人们娱乐休闲的重要装备，已经成为家庭中必备的电器之一。
为了实现家庭电视的多屏互联，有线电视布线方案变得尤为重要。
本文将介绍有线电视布线的基本原则、步骤和注意事项，帮助读者理解并实施有线电视布线方案。
一、有线电视布线的基本原则1. 结构合理：有线电视布线应根据家庭的布局及使用需求，合理确定电视机的位置和各种有线电视接口的位置。
2. 信号保护：有线电视布线时，应尽量减少电视信号在传输过程中的干扰和损失，保证画质清晰、音效良好。
3. 安全可靠：有线电视布线时，务必遵循国家相关的安全规定，确保布线工程的安全可靠。
二、有线电视布线的步骤1. 确定电视机位置：根据家庭的实际情况，确定电视机的最佳位置。
一般情况下，电视机应放置在家庭休闲娱乐的主要区域，如客厅等。
2. 确定信号源：确定有线电视的信号源，可以是有线电视盒子、电视机接收卫星信号或其他媒体设备。
3. 选择接口设备：根据信号源的类型和数量，选择相应的有线电视接口设备。
常用的有线电视接口设备有HDMI接口、DVI接口、AV接口等。
4. 确定布线路径：根据家庭的布局、墙壁结构等因素，确定有线电视布线的路径。
尽量选择墙角或墙缝进行布线，以便隐藏有线电视布线的线缆。
5. 安装接口设备：根据布线路径，安装接口设备。
根据需要，可以选择吸顶式、平面式或壁挂式的接口设备。
6. 连接线缆：根据布线路径，连接各个接口设备。
应使用高质量的信号线缆，以保证信号传输的稳定性和质量。
7. 调试测试：在布线完成后，对有线电视系统进行调试测试，确保信号的正常传输和屏幕显示的正常。
三、有线电视布线的注意事项1. 墙壁结构：在进行有线电视布线时，应注意墙壁的结构。
如遇到实心墙壁时，可选择使用钻孔或壁挂的方式进行布线。
2. 电源供应：在进行有线电视布线时，需注意电源供应的问题。
一般情况下，可使用电线插座进行供电。
3. 信号干扰：有线电视布线时，需避免将电视信号线与电源线、音频线等干扰源放置在相邻位置，以减少信号干扰。
家庭装修电路的布线技巧
家庭装修电路的布线技巧
家庭装修电路的布线技巧包括以下几点：
1. 合理规划电源插座的位置：在规划电源插座时，应考虑到家具、电视、电脑等电器的使用位置，以及电线的长度，尽量避免电线过长或者过短。
2. 区分不同电路的需求：根据电器的功率和使用环境的需要，可以划分出不同的电路。
比如，厨房和浴室区域需要独立的插座和电路保护，以满足高功率电器的使用要求。
3. 合理安排线路的走向：尽量选择明确、直观的线路走向，避免过多的转角和弯曲，以减少线路的损耗，降低电阻。
4. 根据需求选择电线的规格：根据电器的功率需求选择合适的电线规格，以确保电线能够承受所供电器的功率需求。
5. 安装漏电保护器：在家庭装修电路中，安装漏电保护器是非常重要的，可以有效地保护家庭成员的生命财产安全。
6. 避免电线与水源接触：在厨房、浴室等潮湿环境中，应尽量避免电线与水源接触，以防止短路、漏电等安全隐患。
7. 保持布线整洁：在电路布线完成后，应保持布线整洁，避免电线交叉、缠绕，以便于维修和排查故障。
总之，家庭装修电路的布线技巧需要根据家庭的实际需求和布局来进行规划，确保电路的安全可靠性。
同时，也要注意遵守相关的电气安全规范和标准。
有线电视电缆布线规范
有线电视电缆布线规范有线电视同轴电缆布线规范1.布放有线电视同轴电缆时，应根据实际情况选配有线电视同轴电缆长度，节约使用，杜绝浪费，使用同轴电缆长度需在单据上注明。
2.明敷同轴线缆应每隔30~50CM用卡钉固定，做到美观牢固、接触良好；同轴线缆敷设在两端应留有余量，并标识明显的永久性标记。
3.布放同轴电缆，要做到“横平竖直”，同轴电缆转弯半径应尽量大于同轴外径的10倍，必须沿墙角走线。
4.明敷同轴电缆中间不能有破损、压扁、串接、并接等现象。
5.强弱电绝对要分开，注意防止相互干扰，明敷同轴电缆与明敷电力线的间距不应小于0.3m，220v电源线与入户线应分开敷设，不要相互平行走线，视频、音频、射频和入户线路尽量垂直交叉。
6.同轴电缆从外墙入户时，需根据现场情况采取防漏水的措施。
7.同轴电缆接头必须用专用工具压接，严格参照制作F头的工艺标准。
8.为保持室内美观，同轴电缆尽可能采用白色外皮电缆，最好沿着建筑结构的边角或家具、办公设施等遮掩处走线。
9.要尽可能选取较短的路径。
信号接口多，电缆路径太长，图像效果不佳。
10.在施工中要确保同轴线缆的安全，注意防砸、防压、防撞、防挤、防扎。
11.有线电视同轴电缆的端头与分配分支器、放大器等部件连接时，不能忽视外导体（主要是编织网）的连接质量，如果连接处松动或者脱开，就会大大降低信号电平。
同轴线缆的接头处或连接点部位的同轴电缆装配不规范可能造成连接处的特性阻抗发生较大的变化。
12.同轴电缆的机械强度有限，在施工安装过程中不能强力拉拽。
长距离敷设时，应在转外出用滑轮减小牵引力，在管道内应放入滑石粉以减小穿缆时的摩擦力。
13.同轴电缆应尽量远离电气设备和电力线路，包括室内的供电电线路。
防止由电力系统引入的各种干扰，或因电力线老化、漏电、绝缘脱落等原因造成事故，以及雷击沿电力线传导或感应击穿同轴电缆而危及设备和人身安全。
14.固定有线电视电缆应当使用专用塑料卡钉，其中的钉子是钢钉，可以直接钉在墙上；卡钉的塑料卡子必须是圆形，其直径应与同轴电缆的外径匹配。
家庭装修中的电器怎样正确布线 电线布线
家庭装修中的电器怎样正确布线电线布线装修总是以隐蔽工程的电器布线和布水管为先锋，本文对布线中关于电器及信号线的问题提一些建议，供大家参考。
1．弱电线的布线原则目前家中的弱电线的种类有：电话线、电脑网络线、有线电视信号线和音响线。
弱电线由于其信号电压低，如与电源线并行布线，易受220V电源线的电压干扰。
因此，弱电线的走线必须避开电源线．两者距离应在20cm以上，它们的插座间也应相距20cm以上，插座下边线距地面约30cm。
一般来说，这些弱电线应布置在房顶、墙壁或地板下。
在地板下布线，为了防止湿气和其它环境因素的影响，这些线的外面都要加上牢固的无接头套管。
如有接头，必须进行密封处理。
2．电线质量检查布线时要确保电线的通畅，务必在隐蔽工程封闭前，检查电线是否有断路或短路。
方法：两人进行检查，一人在一端将两根线短路，另一人用万用表在另一端砍查是否导通，如不通，即为断路，而导通的电阻根据线径粗细，应小于1—2欧姆。
如电阻过大，说明电线铜芯杂质偏高，电线易发热，用久了，电线老化发生短路，很多火灾因此而起。
此类电线市场上大小商店均有，再便宜也不能买。
不要轻信名牌，要严格用仪表测量，以防后患。
然后再测是否短路和绝缘电阻(用万用表量两线间的电阻应为无穷大，潮湿气候时，有几百兆电阻也属正常)。
如绝缘不好，就是劣质产品，这种电线也是万万不能用的。
所有的电器开关，要用手试它的触感，如触感粗糙，容易打火。
使用寿命较短。
建议使用镀银接点的开关，价格较普通开关贵1／3，但寿命长1倍以上。
空调插座的电流容量要比实际负荷大1倍以上，否则易发热增加耗电，甚至冒烟。
3、家庭电器布线要有超前意识几年前，很少人想到现在每个房间都需要布上电视信号线和电话线。
但是，现在一家有两台电视机，也觉得很必要。
所以，我们建议你对家中的电器布线，要有一点超前意识。
现在一家有一台电脑上网的不到20％。
但是日前中小学都在教电脑，不要五六年，每家一台电脑不够用，父子、夫妻同时上网就会十分普遍。
家庭有线电视系统布线常识
5.方茴说：“那时候我们不说爱，爱是多么遥远、多么沉重的字眼啊。
我们只说喜欢，就算喜欢也是偷偷摸摸的。
”6.方茴说：“我觉得之所以说相见不如怀念，是因为相见只能让人在现实面前无奈地哀悼伤痛，而怀念却可以把已经注定的谎言变成童话。
”7.在村头有一截巨大的雷击木，直径十几米，此时主干上唯一的柳条已经在朝霞中掩去了莹光，变得普普通通了。
8.这些孩子都很活泼与好动，即便吃饭时也都不太老实，不少人抱着陶碗从自家出来，凑到了一起。
9.石村周围草木丰茂，猛兽众多，可守着大山，村人的食物相对来说却算不上丰盛，只是一些粗麦饼、野果以及孩子们碗中少量的肉食。
家庭有线电视系统布线常识家庭室内装修工作中，有线电视系统是必不可少的部分。
由于有线电视系统是暗管暗线布置的隐蔽工程，您一定要对有关设计、施工和器材选购常识有所了解，才能保证系统布线合理、完善稳定、安全可靠。
一、有线电视系统布线要求1、有线电视线路系统家庭有线电视系统的功能之一，是将室外的有线电视信号可靠地接入室内的一台或多台电视机上。
如果住房面积不大，室内只需要一个电视接口即可满足使用需要，则布线时只需通过1根直径25mm的塑料管敷设一路有线电视同轴电缆线，将室外信号引至电视机即可；如果需要在室内不同地点布置多台电视机，则需要通过专用的有线电视分配器将电视信号分别送到各个终端。
家庭有线电视系统的功能之二，是在您需要时可以申请开通宽带上网功能。
要使室内线路能可靠地承担上述功能，布线时必须作到：（1）线路结构合理。
需要在室内不同地点布置多台电视机时，一定要通过高品质的有线电视分配器进行一次信号分配，将电视信号分别送到各个终端，如例图1所示。
一忌用分支器进行信号分配；二忌用两个以上的分支器或分配器在室内串接，进行二次甚至多次信号分配。
否则，一方面会由于室内信号分配不均，造成无法正常收看电视信号，另一方面宽带上网业务对室内布线要求高，室内线路不合理，会造成开通宽带上网功能困难，需要重新布线。
家庭有线电视系统布线常识
家庭有线电视系统布线常识家庭室内装修工作中，有线电视系统是必不可少的部分。
由于有线电视系统是暗管暗线布置的隐蔽工程，您一定要对有关设计、施工和器材选购常识有所了解，才能保证系统布线合理、完善稳定、安全可靠。
一、有线电视系统布线要求1、有线电视线路系统家庭有线电视系统的功能之一，是将室外的有线电视信号可靠地接入室内的一台或多台电视机上。
如果住房面积不大，室内只需要一个电视接口即可满足使用需要，则布线时只需通过1根直径25mm的塑料管敷设一路有线电视同轴电缆线，将室外信号引至电视机即可；如果需要在室内不同地点布置多台电视机，则需要通过专用的有线电视分配器将电视信号分别送到各个终端。
家庭有线电视系统的功能之二，是在您需要时可以申请开通宽带上网功能。
要使室内线路能可靠地承担上述功能，布线时必须作到：（1）线路结构合理。
需要在室内不同地点布置多台电视机时，一定要通过高品质的有线电视分配器进行一次信号分配，将电视信号分别送到各个终端，如例图1所示。
一忌用分支器进行信号分配；二忌用两个以上的分支器或分配器在室内串接，进行二次甚至多次信号分配。
否则，一方面会由于室内信号分配不均，造成无法正常收看电视信号，另一方面宽带上网业务对室内布线要求高，室内线路不合理，会造成开通宽带上网功能困难，需要重新布线。
（2）配置足够的终端数量，同时严格控制分配器的端口数量。
在配置室内有线电视终端数量时，应按方便使用的原则，在客厅、每个卧室以及书房均设置1个终端。
在配置分配器时，严格控制分配器的路数。
分配器的作用是将入户的电视信号均等地分配到各个终端，终端数量越多，每个终端的信号越弱，因此一般不宜使用4路以上的分配器。
为解决分配器的路数少于室内有线电视终端数量的矛盾，安装时，配置二分配器或三分配器，将实际使用的终端接在分配器输出端口上，其余的终端接头暂时不接，在需要使用时切换。
（3）严格控制施工工艺。
一忌：将入户线和去各终端的几路线不通过分配器简单绞合在一起。
家庭装修电路的布线技巧
家庭装修电路的布线技巧
家庭装修电路的布线技巧包括以下几点：
1. 合理规划：在施工前，要全面考虑家庭各个区域的用电需求，包括照明、插座、电器等，合理规划线路布线。
2. 合理划分线路：按照电器功率、使用场所等因素，将线路划分为不同的电路。
例如，高功率电器（如空调、洗衣机）独立一线，低功率电器（如电视、冰箱）独立一线，以免出现负载过大的情况。
3. 合理布局插座：在居室各个位置布置插座时，要考虑到家具摆放、活动区域等因素，尽量使插座布局合理、便于使用。
4. 使用优质材料：选择优质的电线、插座、开关等电路材料，确保安全可靠。
5. 考虑安全隐患：在布线时要注意避开易受水、潮湿等影响的区域，尽量避免线路暴露在易受磨损或损坏的位置。
6. 考虑未来扩展：在规划线路时，要考虑到未来可能的家庭扩建或装修需求，将电路预留好，便于后期的扩展。
7. 合理安装保护设备：安装正确的漏电保护器、过载保护器等设备，确保电路
安全。
需要注意的是，电路的布线工作一般需要由专业电工来完成，以确保施工质量和安全。
有线电视布线及布置
有线电视布线及布置1 布置项目现在每个家庭都至少有1台电视，建议布置方式为客厅一台大屏，卧室及餐厅布置32寸以下的，可能大家觉得餐厅不需要，其实，餐桌旁边布置一台电视非常实用，毕竟餐桌是家庭团座一期交流的好地点，顺便看看电视非常融洽。
所以一般家庭就是布置2-3个电视信息点。
2 有线电视共享方式现在济南已经开始实用数字机顶盒，无法实现以前多台共享，现在新的共享方式主要有三种：A 采用视音频共享器，此种共享器可以将4路视音频信号调制到的电视的某个频道（可调节），供所有的电视共享，同时还可以将遥控器的红外信号进行共享，也就是说，在卧室通过机顶盒遥控器就能遥控放在客厅的机顶盒，非常方便，同时还可实现卫星电视、网络播放器的设备的远程共享。
优点：投资少，可灵活实现多路信号的共享，分机安装简单，支持卫星接收机、网络高清播放器共享。
缺点：所有电视只能收看相同的节目，不能实现各电视观看不同的节目。
B 各分机配置一台机顶盒，可实现各台电视观看不同的节目。
优点：使用方便，每台电视都可以灵活换台，不影响其他。
缺点：造价高，每台电视都要收费，还要都安装一个机顶盒，并且无法实现卫星接收机、网络高清播放器共享。
C 使用机顶盒共享器，通过另外购置一台机顶盒（非广电样式）和分卡器，实现每台电视观看不同节目。
优点：只有客厅电视交收视费，缺点：支持广电机顶盒有限，不是所有的广电用户都能用这个方法，不支持高清。
3 布线方式客厅电视位如果壁挂，需预留75以上PVC管用于传线，其余电视位预留75-5同轴线缆一根，5孔电源一个（最好位于电视机后面），所有同轴线缆都需连接至弱电箱，不能采用串接方式。
弱电箱预留至户外同轴电缆一根（或PVC空管一根）。
如果卧室距客厅较远（相隔4面墙以上），还需在客厅至卧室之间预留电话线一根（用于分卡器数据共享）。
如果客厅影音电器较多，可以考虑在卧室安装红外扩展器，可以将红外遥控信号扩展到各个地方。
方式是在需要扩展的两头预留一根网线即可。
住宅装修有线电视布线施工规范04-11-11
住宅装修有线电视布线施工规范1、总则1.1为规范上海市住宅装修中室内有线电视布线施工，特制定本规范； 1.2 本规范适用于住宅室内有线电视线缆布线及分配器、终端盒的安装； 1.3 本规范未涉及部分，参照有关现行上海住宅装饰、装修有关标准执行。
2、室内终端配置标准2.1按目前新建房产住宅面积和住宅内功能区定位，在有线电视配套时已考虑在每厅、室至少设置一个有线电视终端，适用于电视机，Cable Modem ，机顶盒等。
2.2按老标准建设的房产（两线进户）每条进户线最多分配2个有线电视终端。
2.3室内有线电视布线时，各厅、室有线电视终端都必须以星型方式连接到多功能配线箱或装有分配器的暗盒。
如示意图2-1。
2.4用户首先可根据住宅面积及有线电视终端使用量合理申请增加进户线（终端）的数量。
3．主要材料质量要求3.1线缆应采用东方有线网络有限公司指定的专用四屏蔽电缆（物理发泡聚乙烯绝缘、聚氯乙烯护套同轴电缆）。
主卧室终端 盒 客厅次卧室 书房3.1.1性能要求如下：结构指标如表3－1注：在外导体指标中，另要求：使用铝塑复合膜和镀锡圆铜线，编织线标称直径0.12-0.18；编织密度≤45°； -5电缆外圈72股，内圈96股。
表3－13.1.2结构如图3-1图3-13.1.3电气性能如表3-2表3-23.2室内分配器必须购买东方有线网络有限公司指定的专用分配器。
3.2.1室内分配器性能一般要求：部件的外观应整洁，表面不应有明显凹痕、划伤、裂纹、毛刺、变形等现象；表面镀涂层不应起泡、龟裂和脱落；金属件不应有锈蚀和机械损伤；灌注物不应外溢。
3.2.2室内型分配器要求：螺纹清晰；致密的压铸外壳，抗氧化，防腐蚀；适用环境：-40℃~+70℃。
3.2.3室内型分配器性能参数要求：室内型器件的端口是英制F型，反射损耗要求大于16dB，分配器相互隔离要求大于30dB。
3.3终端盒应采用东方有线网络有限公司指定的有线电视终端盒。
客厅电视布线设计方案
客厅电视布线设计方案
在进行客厅电视布线设计时，需要考虑以下几项因素：电视摆放位置、接口数量、布线路径和线缆选择等。
根据这些因素，可以制定出以下的布线设计方案。
1.电视摆放位置：首先确定电视摆放的位置，一般来说，电视
应该放置在客厅的主视觉区域，离沙发和座椅的位置适中。
这样可以使得观看电视时的视角和视距都比较合理，舒适度较高。
2.接口数量：根据电视及其它设备的需求确定接口的数量。
一
般来说，电视需要至少一个HDMI接口用于连接机顶盒、蓝
光播放器等高清设备，一个USB接口用于连接硬盘或者闪存
盘等媒体设备，一个耳机接口用于连接音频设备等。
此外还需考虑网络接口、音频输出接口等。
根据实际需求来设计合理的接口数量。
3.布线路径：布线路径的设计应尽量避免线缆暴露在视线范围内，以保持整体的视觉效果。
可选的布线路径有：隐藏在墙壁内的管道、线槽或者隐藏在家具后面的路径等。
根据房屋的具体结构和布线路径选择合适的布线方式。
4.线缆选择：选择质量好、传输速度快的线缆非常重要。
对于
高清信号传输，HDMI线是必不可少的，应选择支持高清信号
传输的HDMI2.0或者更高版本的线缆，以支持4K或者8K的
高清信号传输。
此外，对于音频设备，可以选择质量好的音频线，以保证音频的清晰度。
对于网络接口，选择质量好的网线即可。
总结：客厅电视布线设计方案应考虑电视摆放位置、接口数量、布线路径和线缆选择等因素。
通过合理的设计，可以使电视布线整齐、美观，并保证良好的视听效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
家居装修有线电视电缆布线方法
人们日常收看电视节目已经是生活必不可少的部分，其主要收看途径是通过接通到每家每户的有线电视信号。
为了使用户对家居布线有所了解，以下通过同轴电缆特性和家居布线注意事项这两方面进行说明：
一、同轴电缆特性
同轴电缆是有线电视系统中用来传输射频信号的主要媒质，它由内导体、绝缘介质、铝箔、外导体（编织网）和PVC护套5种材料组成，其中铝箔、外导体起到屏蔽干扰作用，根据其层数分为双屏蔽和四屏蔽同轴电缆，如下图为双屏蔽同轴电缆，同理四屏蔽同轴电缆就是在双屏蔽的编织网外又加了一层铝箔和一层编织网，其他结构不变。
适合家庭布线的同轴电缆为sywv75-5型号物理发泡电缆，尽量不使用耦芯电缆。
二、连接头
要求使用屏蔽型的直连头，（禁止使用300/75的插头）。
如图：
三、连接线
所谓连接线就是墙上有线面板插孔至电视机插孔的那段同轴电缆，根据我们多年的维修发现有相当一部分故障因这段电缆引起，所以这段电缆至关重要，现在许多市场上出售的连接线质量良莠不齐，强烈推荐用户使用连接头和同轴电缆制作。
连接头使用上面的9 0度连接头最佳，因为一些一字头做不好也会造成接触不良。
四、面板
现在许多用户在室内装修时选用了118型组合面板，面板接线时编织网或铝箔后退不到位，造成其与面板反面的插孔芯线焊点短路，导致信号接收不良。
五、分配器
根据室内电视机数量选用，多台电视机的线路敷设我们建议用户采用星型结构方式敷设室内的有线电视网，并用专用分配器器连接好，切忌将室内多条同轴电缆和入户电缆的芯线扭在一起来共享信号，这样会严重影响有线电视信号的质量。
另外分配器的固有损耗和分配口的多少有关，分配口越多信号损耗越大，所以尽量不要用四分配器。
对于室内只进了一个点的用户来讲如果就两台电视，装一个二分配器就行了，各个房间的电缆都可以布到这个点，线可以多敷设，将有电视的房间连通就可以了，如果以后再增加第三台电视机，只要将二分配换成三分配就行了。
对于室内原来就进了两个点的用户来讲，可以在这两个点上分别进行分配，面的就是为了减少分配所造成的信号损失，如果就两台电视机，基本上可以不要再分配了，如果位置不合适的话可以对同轴电缆进行延长敷设。
最后注意一点，室内所有的连接点和分配器的位置切勿封死，因为有可能出现连接点接触不良和分配器的损坏，以便于将来维修。
电缆最好采用PVC管套装敷设，以备当线路出现老化后更换新线，穿线过程中尽量避免线缆扭绞和90度的直弯，同轴电缆要和交流电源线分开管套布放，以防止交流电产生的磁场干扰。
江汉油田电视台向阳工作站
2011-3-8.。
