铝合金的金相分析
铝合金的金相组织观察
实验套数
1
每组人数
6
最多容纳人数
10
实验项目简介：
通过制备试样，并在显微镜下观察对比铝合金热处理前后的金相组织，使学生掌握金相试样制备的方法，认识铝合金的金相组织和形态特征，建立成分与组织之间相互关系的概念，进一步认识热处理的目的和作用。
实验目的：
1.掌握铝合金的制备过程和抛光机等仪器设备的使用方法；
4.要求用正规实验报告纸，书写清晰。
其他特殊要求：
无。
2.掌握金相显微镜的使用方法；
3.认识Al-Si合金热处理前后的金相组织；
4.结合理论，理解Al-Si合金成分、热处理工艺与组织之间的相互关系。
对实验原理与方法的要求：
要求学生掌握相关教材的基本知识，通过查阅手册和文献了解铝合金常规的金相组织，对有关名词、概念有清楚地认识，了解观察显微组织的原理、方法和作用。
铝合金的金相组织观察
项目编号
08505923
项目名称
铝合金的金相组织观察
面向专业
材料成型与控制工程
课程名称
材料成型与控制工程专业综合实验
教材、实习指导名称
材料成型与控制工程专业实验指导书
所属院系
材料科学与工程学院
所属实验室
材料成型实验室
实验类别
选做
难易程度
中等
计划学时
15
学分
对操作技能与仪器设备的要求：
要求学生有较强的动手能力，了解砂纸的型号和使用，熟悉抛光机和显微镜的使用，会判断试样制备的好坏。仪器设备：手锯、砂纸、抛光机、吹风机、金相显微镜等。
对实验报告的要求：
1.记录实验过程；
2.根据金相照片分析成分和金相组织的关系；
铝合金金相实验方法及实验结果
铝合金金相实验方法及实验结果引言铝合金是一种常用的轻质金属材料，在工业生产中具有广泛的应用。
金相实验是一种常用的材料测试方法，通过观察材料的组织结构和相变情况，可以评估其性能和质量。
本文旨在介绍铝合金金相实验的方法与实验结果。
方法1. 样品准备：选择合适的铝合金样品，并进行表面处理，如去除氧化层等。
2. 组织切割：使用金相切割机将铝合金样品切割成适当大小的试样。
3. 粗磨与细磨：使用金相磨片对试样进行粗磨和细磨，以去除表面的砂痕和切割留下的痕迹。
4. 电解腐蚀：将试样放入适当的电解液中进行腐蚀处理，以去除试样表面的氧化物和污染物。
5. 腐蚀后的清洗：将试样从电解液中取出，并用酒精和蒸馏水进行清洗。
6. 试样打磨：使用金相打磨机对试样进行打磨，以获得光滑的表面。
7. 试样腐蚀：将试样放入适当的腐蚀液中进行腐蚀处理，以显现材料的细微组织结构。
8. 显微镜观察：将腐蚀后的试样放在金相显微镜下观察，通过调整放大倍数和焦距，可以获取不同放大倍数下的图像。
9. 实验数据记录：对观察到的组织结构进行描述，并记录下相关的实验数据。
实验结果经过金相实验，我们观察到了铝合金的组织结构和相变情况。
具体实验结果如下：1. 铝合金的组织结构：我们观察到铝合金由颗粒状、晶粒状和晶界等组织结构组成。
不同的铝合金材料具有不同的组织特征，如晶粒大小、晶界分布等。
2. 相变情况：通过金相显微镜的观察，我们可以发现铝合金在不同条件下发生的相变情况，如固溶体的析出、晶格形变等。
3. 实验数据记录：我们记录了每个观察点的放大倍数、焦距和所观察到的组织结构特征等数据。
结论铝合金金相实验是评估铝合金材料性能和质量的重要方法。
通过观察铝合金的组织结构和相变情况，可以了解其内部结构和性能特点。
金相实验结果的准确记录和分析，有助于指导铝合金材料的生产和应用。
参考文献(请根据需要列出参考文献)。
7xxx铝合金的微观组织(金相分析)
a)未浸蚀 b)晶界浸蚀 c)晶粒浸蚀
2. 1 多相合金的浸蚀
多相合金的浸蚀，除了有 单相合金反应特征外，由 于组织中有明显的相组成 物，电位差距较大，发生 相之间的电化学腐蚀，其 中一相被溶去一薄层，而 相界被浸蚀较深呈现凹坑， 结果在相与相界间相与相 间出现凹坑，从而显示出 相或组织
不同放大倍数下的珠光体 a)高倍 b)中倍 c)低倍
合金成分设计
熔炼、铸造
均匀化处理
热加工（轧制、挤 压、锻造）
微观组织检测
固溶 + 时效
性能测试
机理研究
3. 7xxx铝合金的微观组织（金相分析） 3. 1 铸锭的金相分析
7136铝合金铸态金相组织照片 （1）晶界存在较多非平衡结晶相 （2）晶界较粗、弯曲（铸造缺陷多） （3）存在过饱和固溶体（冷却速度快） （4）存在成分偏析现象（晶粒内部有枝晶）
BSE分析：
再结晶晶粒 ：内部均匀 未再结晶晶粒：内部不均匀
EBSD分析（晶界图）：
EBSD 再结晶：晶粒内部无小角度晶界 未再结晶: 晶粒内部有小角度晶界
3. 5.1 轧制变形铝合金的微观组织（典型组织）
等轴晶粒沿轧制方
向被拉长为纤维组
织
未溶相沿轧制方向 呈链状排列
7B50铝合金轧制变形态金相组织图 a）80% b）90% c）95% d）图b局部放大
常用的金相பைடு நூலகம்示方法
1. 光学法
把金相试样放在反射光中，把 肉眼无法分辨的光学信息转化 为可变衬度的方法。如偏振状 态与位向差异，试样不经过其
他显示方法，只利用显微镜上
铝合金铸锭（未腐蚀） 组成相与基体对入射 光的反射能差异大 的特殊附件来实现的
2. 化学浸蚀法
7075铝合金金相
7075铝合金金相7075铝合金是一种常用的高强度铝合金，它具有优良的力学性能和耐腐蚀性能，在航空航天、汽车、船舶等领域得到广泛应用。
我们来了解一下7075铝合金的金相结构。
金相是通过金相显微镜观察金属材料的显微组织和结构特征，从而了解材料的性能和性质。
7075铝合金的金相结构主要由α相和θ相组成。
α相是一种固溶体，具有良好的可塑性和韧性，而θ相是富含硅和镁的化合物，具有较高的强度。
这种金相结构使得7075铝合金同时具有较高的强度和韧性，适用于承受较大载荷的工程结构。
7075铝合金的高强度主要体现在其优异的抗拉强度和屈服强度上。
抗拉强度是指材料在拉伸状态下能够承受的最大力量，而屈服强度是指材料开始发生塑性变形的最小应力。
7075铝合金的抗拉强度可达到500MPa以上，屈服强度可达到450MPa以上，远高于一般铝合金的强度。
这使得7075铝合金在需要高强度要求的领域中具有很大的优势。
除了高强度外，7075铝合金还具有优良的耐腐蚀性能。
铝合金一般都具有良好的耐腐蚀性，但7075铝合金在这方面更为突出。
它在常温下能够抵御大部分腐蚀介质的侵蚀，包括水、空气、酸、碱等。
这使得7075铝合金在海洋环境和湿气环境中广泛应用，例如船舶、海洋平台等。
7075铝合金还具有良好的可加工性。
虽然7075铝合金的硬度较高，但它仍然可以通过热处理和冷加工来改善其可加工性。
热处理可以使7075铝合金的硬度降低，提高其塑性和韧性，而冷加工可以进一步提高7075铝合金的强度。
因此，7075铝合金可以通过适当的工艺处理来满足不同应用领域对材料性能的要求。
总的来说，7075铝合金是一种优异的高强度铝合金，具有良好的力学性能和耐腐蚀性能。
它在航空航天、汽车、船舶等领域得到广泛应用，可以用于制造飞机、汽车车身、船体等承受高强度载荷的结构件。
随着科技的进步和工艺的改进，7075铝合金的应用前景将更加广阔。
铝及铝合金的金相检验
主要组成相
杂质相
主要强化相
热处理强化铝合金
固溶处理+时效处理
– 锻造铝合金 – 硬铝合金 – 超硬铝合金
主要组成相
杂质相
主要强化相
LD10金相组织 LD10金相组织
主要组成相
杂质相
主要强化相
LY12合金的金相组织 LY12合金的金相组织
主要组成相
杂质相
主要强化相
LC4合金的金相组织 LC4合金的金相组织
变质处理前后硅形貌
变形铝合金金相检验标准
标准GB/T3246.1-2000《变形铝及铝合金 制品的显微组织经验方法》
– 铸锭的显微组织检验 – 加工制品淬火及退火试样检验 – 高温氧化 – 铜扩散 – 晶粒度检验
铝合金中主要相的侵蚀特征
通过用不同侵蚀剂侵蚀后观察色泽变化 予以鉴别。 铝合金相鉴别的试剂及相的腐蚀特征见 表12-1
– 缺陷分为22种 – 晶粒度检验 – 断口检验
变形铝合金的缺陷
疏松、非金属夹杂、氧化膜、化合物 （一次晶）、羽毛状晶、光亮晶粒、气 孔、冷隔、铸造裂纹、板材分层、缩尾、 成层、挤压裂纹、淬火裂纹、粗晶环、 焊合不良、锻造裂纹、压折、流纹不顺、 裂口、纵向裂纹。
铝合金的微观检验
1、试样的制备
– – – –
取样 粗磨：锉刀锉平 细磨：砂纸 抛光
粗抛（ 转速500~600rpm） 精抛（ 转速150~500rpm）
2、侵蚀剂的选择
– 根据合金成分、材料状态及检验目的常用侵蚀剂
（见表12-1）
铸造铝合金
铝硅合金（ZL1xx） 铝硅合金（ZL1xx）
– 具有良好的铸造性能和抗蚀性 – 含硅（4.5%~13%）加入强化元素，形成强化相 – Mg2Si、Al2Cu、Al2CuMg等
铝合金金相组织检验与力学性能实验

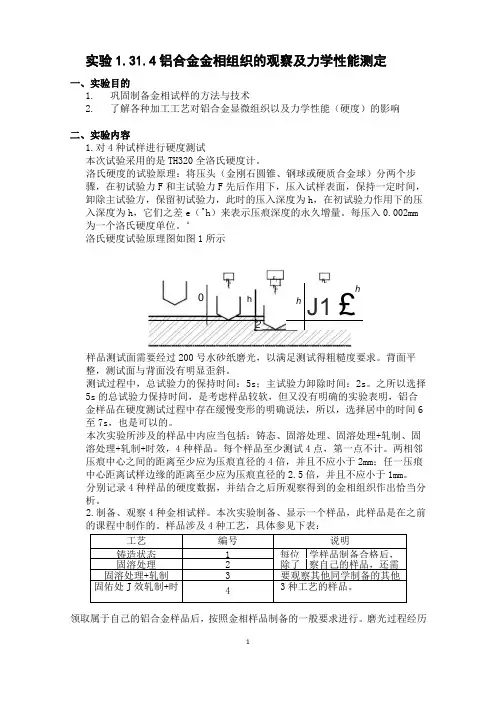

实验1.31.4铝合金金相组织的观察及力学性能测定一、实验目的1. 巩固制备金相试样的方法与技术2. 了解各种加工工艺对铝合金显微组织以及力学性能（硬度）的影响二、实验内容1.对4种试样进行硬度测试本次试验采用的是TH320全洛氏硬度计。
洛氏硬度的试验原理：将压头（金刚石圆锥、钢球或硬质合金球）分两个步骤，在初试验力F 和主试验力F 先后作用下，压入试样表面，保持一定时间，卸除主试验方，保留初试验力，此时的压入深度为h ，在初试验力作用下的压入深度为h ，它们之差e （^h ）来表示压痕深度的永久增量。
每压入0.002mm 为一个洛氏硬度单位。
°洛氏硬度试验原理图如图1所示样品测试面需要经过200号水砂纸磨光，以满足测试得粗糙度要求。
背面平整，测试面与背面没有明显歪斜。
测试过程中，总试验力的保持时间：5s ；主试验力卸除时间：2s 。
之所以选择5s 的总试验力保持时间，是考虑样品较软，但又没有明确的实验表明，铝合金样品在硬度测试过程中存在缓慢变形的明确说法，所以，选择居中的时间6至7s ，也是可以的。
本次实验所涉及的样品中内应当包括：铸态、固溶处理、固溶处理+轧制、固溶处理+轧制+时效，4种样品。
每个样品至少测试4点，第一点不计。
两相邻压痕中心之间的距离至少应为压痕直径的4倍，并且不应小于2mm ；任一压痕中心距离试样边缘的距离至少应为压痕直径的2.5倍，并且不应小于1mm 。
分别记录4种样品的硬度数据，并结合之后所观察得到的金相组织作出恰当分析。
2.制备、观察4种金相试样。
本次实验制备、显示一个样品，此样品是在之前的课程中制作的。
样品涉及4种工艺，具体参见下表： 工艺 编号 说明 铸造状态 1 每位学样品制备合格后， 固溶处理 2 除了察自己的样品，还需 固溶处理+轧制 3 要观察其他同学制备的其他固佑处J 效轧制+时 43种工艺的样品。
领取属于自己的铝合金样品后，按照金相样品制备的一般要求进行。
铝合金金相观察资料
1）铸造组织：
铸造金属在冷却时由于局部负温度梯度，导致过冷度不同，金属晶粒多呈树枝晶生长。
又由于冷却的速度较快，各组分析晶温度不同，固相中的原子来不及扩散，以至于结晶分先后顺
序，在枝晶间产生成分偏析。
所以在凝固后的铸造组织中，可观察到树枝状晶粒。
在高倍显微镜下观察时，还能明显地观察到枝晶间的成分偏析现象，表现为颜色深度不同的带状分界，颜色深度不同是因为其中的铜元素含量不同，因而在腐蚀液作用下产生颜色梯度，在局部还能看到CuAl2存在于枝晶间。
（2）固溶处理：
固溶处理将金相组织中的成分逐渐均匀化。
由于温度再次升高，导致晶粒长大。
高倍镜下晶界间有黑色小点（CuAl2杂质），这是由于冷却过程中得到过饱和固溶体，固溶处理保温的时间较短，铸态组织中的树枝状晶粒并未完全转化，枝晶偏析未完全消除，存在杂质CuAl2。
（3）固溶处理+轧制：
轧制是通过应力使金属内部的位错产生运动从而发生塑性变形。
在金相组织中，可观察到晶粒呈纤维状，顺着轧制方向被拉长，而沿其他方向的尺寸无明显变化。
在高倍镜下可观察到大量明显的位错。
（4）固溶处理+轧制+时效：
时效是过饱和固溶体的脱溶分解，析出第二相的过程。
但实验中在低倍显微镜观察下时只发现很少的第二相。
其金相组织与固溶处理+轧制后的金相组织没有明显的区别。
铝金相实验报告
一、实验名称铝金相分析二、实验目的1. 掌握铝金相试样的制备方法。
2. 学习使用金相显微镜观察和分析铝的显微组织。
3. 了解铝的成分、组织结构与其性能之间的关系。
4. 结合理论，加深对金属材料微观结构的认识。
三、实验原理金相分析是一种利用光学显微镜观察金属材料的显微组织结构的方法。
通过制备金相试样，并在金相显微镜下观察，可以了解材料的内部结构，从而分析其性能和工艺过程。
铝是一种轻质金属，具有良好的塑性、导电性和耐腐蚀性。
其显微组织主要由固溶体、析出相和杂质相组成。
通过金相分析，可以观察铝的晶粒大小、形态、分布以及析出相的类型和分布情况。
四、实验材料与仪器1. 实验材料：纯铝、铝合金试样。
2. 仪器设备：金相显微镜、抛光机、砂轮机、各号金相砂纸、脱脂棉、3~5硝酸酒精溶液。
五、实验步骤1. 试样制备1.1 取样：从纯铝和铝合金试样上截取一定尺寸的试样。
1.2 粗磨：使用砂轮机对试样进行粗磨，去除表面的氧化层和杂质。
1.3 细磨：使用不同号数的砂纸对试样进行细磨，直至达到所需的抛光程度。
1.4 抛光：使用抛光机对试样进行抛光，使其表面光滑。
1.5 浸蚀：将抛光后的试样放入3~5硝酸酒精溶液中，进行浸蚀，以突出组织结构。
1.6 清洗：将浸蚀后的试样用脱脂棉擦干。
2. 金相显微镜观察2.1 将制备好的试样放置在金相显微镜的载物台上。
2.2 调整显微镜的焦距和光圈，使试样清晰可见。
2.3 观察试样的晶粒大小、形态、分布以及析出相的类型和分布情况。
六、实验结果与分析1. 纯铝试样1.1 晶粒大小：纯铝的晶粒大小较为均匀，平均晶粒尺寸约为5μm。
1.2 晶粒形态：纯铝的晶粒呈多边形，具有一定的方向性。
1.3 析出相：纯铝中几乎没有析出相。
2. 铝合金试样1.1 晶粒大小：铝合金的晶粒大小与纯铝相似，平均晶粒尺寸约为5μm。
1.2 晶粒形态：铝合金的晶粒形态与纯铝相似，具有一定的方向性。
1.3 析出相：铝合金中存在析出相，主要呈针状或片状分布。
铸造铝合金金相
铸造铝合金金相
铝合金的金相分析是一种通过金相显微镜观察铝合金的组织结构、相组成、晶粒大小等特征的方法。
进行铝合金金相分析的一般步骤如下：
1. 制备金相试样：将铝合金材料切割或剪下，经过逐渐精细的研磨、抛光等处理，最终制备成光亮的试样。
2. 腐蚀处理：将金相试样浸入酸性或碱性溶液中，通过腐蚀作用去除表面氧化层，使试样表面呈现出相对清晰的组织结构。
3. 增色处理：将腐蚀后的试样浸入染色液中，使组织结构能够更明显地显现出来。
4. 金相观察：将经过腐蚀和染色处理的试样放置在金相显微镜下，利用不同放大倍数观察试样的不同区域，通过调节金相显微镜的焦距、照明等参数，从而获得试样的金相图像。
通过观察铝合金的金相图像，可以确定其组织结构中的晶粒大小、晶界分布、相组成、杂质分布等信息。
这些信息对于评估铝合金的力学性能、耐腐蚀性能、热处理效果等具有重要意义，并为铝合金的合理设计和制备提供了有效的参考依据。
铝合金金相组织观察
北京工业大学实验报告模块（课程）名称：材料工程基础综合实验实验名称：铝合金金相组织观察学号：08090206姓名：左迎雪一、实验目的⒈了解铸造、固溶处理、轧制及时效处理4种加工条件对铝合金的组织特征的影响；⒉分析不同材料加工工艺对铝合金力学性能的影响；3. 深入了解材料四要素之间的内在联系。
二、实验内容1. 铝合金铸造、固溶处理、轧制及时效处理后金相组织的观察；2. 不同工艺处理后铝合金静态拉伸实验；3. 实验报告撰写。
三、实验过程1. 制样每一位同学根据名单选取相应工艺的样品，根据《光学技术实验平台》中对于金相样品制备的学习，按照金相样品制备的一般要求进行。
磨光过程经历200、400、600、800等四种牌号的水砂纸，然后抛光、腐蚀。
制样的要点：A 缩短在砂纸上停留的时间（包括全过程及每次接触）B 挡水盘距离盘面1cm，请节约用水C 样品抛光前必须在粗砂纸上修出倒角D 抛光膏的使用原则是微量、多次；注水少量、恰当E 抛光时，用力避免过大，应当适中，可以任意方向抛光2. 组织观察3. 结果分析（1）请同学写出自己制备样品（铸造、固溶、轧制或轧制时效处理）的简要生产工艺过程；（2）观察图片，分析铸造、固溶处理、轧制、轧制时效工艺处理后，形成的组织的特点、原因（注意放大倍数的影响）；（3）分析自己制备样品的质量。
图中所示为铝合金铸态组织，主要由α-Al固溶体与晶界上和枝晶间的低熔点共晶组成。
晶粒基本呈等轴状，在晶界处和晶内均分布有大量的第二相颗粒，并且在晶界上还能看到存在一些显微疏松组织，可能是由于铸造过程中的收缩或气体含量过高造成的。
此外，由于铸造过程中的过冷度很大，成分偏析十分严重，这种偏析在会在晶界处富铸造组织50×集，越靠近晶界附近合金元素含量越高区域偏析越严重。
晶粒细小。
图中所示为铝合金固溶处理组织，可以明显看出合金晶粒粗化，再结晶组织增多，粗大的第二相组织基本溶解。
同时成分偏析得到一定消除，组织趋于均匀。
铝合金金相
铸造铝合金中往往会出现疏松和针孔，统称孔洞，因为在铸造时，往往会在热节点地方（即凝固最晚的地方）产生杂质聚集，疏松及气发现组织亦由α固溶体初晶与Si二相共晶体所构成。但因用铁模浇铸，冷速较大，故组织分布较砂模浇铸者为细，Ⅱ-12放大后发现Si晶粒非常细小。
2.2 AJ12----Si-11%, Fe-0.65%, Mn-0.1%, Cu-0.02%, Zn-0.1%,未经变质处理
铝合金金相
一、纯铝的金相
多细杆、长条、针状组织
二、铝硅类合金
2.1 AJ12----Si-10.3%, Fe-0.12%, Mn-0.1%, Cu-0.01%，经变质处理
2.1.1
砂模浇铸，经变质处理后，Ⅱ-9发现α固溶体初晶（白色）作枝晶状，在晶界及枝间布有α与Si二相共晶体。Ⅱ-10中灰色颗粒为Si，由于合金经变质处理，故Si颗粒细小且呈圆粒状。
2.4 ----Si-21.22%，Fe-0.19%，铁模浇铸，未经变质处理
Ⅱ-16可发现，白色枝晶为初晶α；灰色粗大且多面体状者为初晶Si；其余为α与Si二相共晶体。由于合金冷速较大，处于不平衡状态，故两种初晶同时出现，此合金亦作为中间合金用。硬度HB66.
2.5----Si-21.5%，砂模浇铸，未经变质处理
2.3----Si-17.1%，砂模浇铸，未经变质处理
铝合金金相报告
铝合金金相报告1. 引言铝合金是一种重要的结构材料，具有良好的强度和轻质化特性，广泛应用于航空航天、汽车制造、建筑等领域。
金相分析是研究铝合金组织和性能的重要手段之一。
本报告旨在对一种铝合金样品的金相组织进行分析和描述，以了解其组织特征和性能表现。
2. 实验材料和方法2.1 实验材料本实验使用的铝合金样品为Al-Mg-Si系列合金，化学成分含有3%的镁和1%的硅。
2.2 试样制备首先，从铝合金板材中切取合适大小的试样。
然后，通过机械打磨和研磨，将试样表面进行粗磨和细磨处理，直到试样表面平整光滑。
最后，使用电解腐蚀法进行腐蚀处理，去除试样表面的氧化层。
2.3 金相试样制备将腐蚀后的试样进行清洗，去除残留的腐蚀液和污物。
然后使用酸性溶液（如HCl）进行脱脂处理，并用酒精进行清洗和干燥。
最后，使用光学显微镜切割机将试样切割成适当大小，以便于金相观察和分析。
2.4 金相观察将制备好的金相试样放置在金相显微镜上，调节显微镜的放大倍数和对焦，以获得清晰的金相图像。
通过观察试样的组织结构、晶粒形貌和相分布等特征，进行组织分析和描述。
3. 实验结果与分析根据金相观察结果，铝合金试样的组织主要由铝基体、Mg2Si相和Al-Mg-Si共晶相组成。
铝基体呈现出均匀的晶粒分布，晶粒尺寸较小。
Mg2Si相以细小的颗粒形式存在于铝基体中，分布较为均匀。
Al-Mg-Si共晶相以细小的片状或条状晶粒形式存在，分布相对较稀疏。
通过观察铝合金试样的金相组织，可以得出以下结论： 1. 试样的晶粒尺寸较小，晶界清晰，具有良好的晶粒织构性能。
2. Mg2Si相的细小颗粒分布均匀，可以有效提高合金的强度和硬度。
3. Al-Mg-Si共晶相的存在可能对合金的塑性和韧性产生一定影响。
4. 结论通过金相分析，我们对铝合金试样的组织特征和相分布有了详细的了解。
该铝合金样品具有良好的晶粒织构性能，Mg2Si相和Al-Mg-Si共晶相的存在对合金的力学性能具有一定影响。
铝合金金相组织晶粒度
铝合金金相组织晶粒度
摘要：
一、铝合金金相组织简介
1.铝合金的定义
2.铝合金的分类
3.铝合金的金相组织特点
二、晶粒度的概念及重要性
1.晶粒度的定义
2.晶粒度对铝合金性能的影响
3.晶粒度与铝合金的应用领域的关系
三、铝合金晶粒度检测方法
1.晶粒度的表征方法
2.常见铝合金晶粒度检测方法
3.铝合金晶粒度检测方法的优缺点分析
四、晶粒度细化方法及应用
1.冷加工法
2.热处理法
3.化学方法
4.晶粒度细化方法在铝合金中的应用
五、总结与展望
1.铝合金金相组织晶粒度研究的发展历程
2.当前研究的局限性及未来发展方向
正文：
铝合金是一种广泛应用于各个领域的金属材料，因其具有高比强度、高耐蚀性、高电导率、良好的抗疲劳性能和成型性能等特点，而受到广泛关注。
在铝合金的研究中，金相组织晶粒度是一个重要的参数。
晶粒度是指金属材料中晶粒的大小和分布。
晶粒度的大小对铝合金的性能有着重要的影响。
一般来说，细小的晶粒有利于提高铝合金的强度、硬度和耐蚀性，而粗大的晶粒则有利于提高铝合金的塑性和韧性。
铝合金晶粒度的检测方法有很多种，例如：光学显微镜法、X 射线衍射法、扫描电子显微镜法等。
这些方法各有优缺点，需要根据具体的应用场景选择合适的方法。
为了获得理想的晶粒度，人们研究了许多晶粒度细化方法。
冷加工法、热处理法、化学方法等是常见的晶粒度细化方法。
这些方法在铝合金中的应用，可以有效地提高铝合金的性能。
总的来说，铝合金金相组织晶粒度研究是一个多领域的交叉课题，涉及材料学、金属学、化学等多个学科。
铝合金金相
Ⅱ-16可发现，白色枝晶为初晶α；灰色粗大且多面体状者为初晶Si；其余为α与Si二相共晶体。由于合金冷速较大，处于不平衡状态，故两种初晶同时出现，此合金亦作为中间合金用。硬度HB66.
2.5----Si-21.5%，砂模浇铸，未经变质处理
放大后：
2.1.2
铁模浇铸，经变质处理后，Ⅱ-11发现组织亦由α固溶体初晶与Si二相共晶体所构成。但因用铁模浇铸，冷速较大，故组织分布较砂模浇铸者为细，Ⅱ-12放大后发现Si晶粒非常细小。
2.2 AJ12----Si-11%, Fe-0.65%, Mn-0.1%, Cu-0.02%, Zn-0.1%,未经变质处理
Ⅱ-17发现灰色粗大之多面体状者为初晶硅，其余为α与Si二相共晶体。此合金亦作为中间合金用。硬度HB72。
三、铝硅铜合金
四、铝与铜能形成有限的固溶体，在共晶温度547时铜锭溶解度为5.7%，在室温时则低于0.1%。铜的加入可以有效的提高合金的硬度、屈服强度和抗拉强度。此外还可以提高合金的切削性能，但同时也会降低合金的塑性和耐蚀性。
2.3----Si-17.1%，砂模浇铸，未经变质处理
Ⅱ-14可发现，呈多面体状者为初晶Si，基体为α与Si的共晶体。由于合金是用砂模浇铸，冷却较慢，且未经变质处理，故全部组织甚为粗大。此合金的硅含量超过一般铝硅合金中所采用的范围，故作为中间合金用。
铝合金金相组织的观察及力学性能测定
铝合金金相组织的观察及力学性能测定一、实验目的⒈了解铸造、固溶处理、轧制及时效处理4种加工条件对铝合金的组织特征的影响；⒉分析不同材料加工工艺对铝合金力学性能的影响；3. 深入了解材料四要素之间的内在联系。
二、实验内容1. 铝合金铸造、固溶处理、轧制及时效处理后金相组织的观察；2. 不同工艺处理后铝合金静态拉伸实验；3. 实验报告撰写。
三、实验过程（一）金相样的制备及组织观察1. 制样每一位同学根据名单选取相应工艺的样品，根据《光学技术实验平台》中对于金相样品制备的学习，按照金相样品制备的一般要求进行。
磨光过程经历200、400、600、800等四种牌号的水砂纸，然后抛光、腐蚀。
由于铝合金比较软，在样品制备过程中相应地请注意样品与砂纸之间接触时的黏着感，掌握控制样品平衡的技巧。
最初向下用力不要过大，有经验后再逐步加大接触的力度。
800号砂纸磨光时，在基本完成前，可以水流加大、用力减轻，近似于漂浮在砂纸上，这样，可以减少砂粒嵌入的机会，减轻样品表面内部损伤层的厚度。
同时，样品上应当保持一个方向的划痕。
在整个制备过程中，样品的『倒角』一定要始终保持，特别是抛光阶段。
为了保证样品在磨光过程中尽量不出现歪斜，请按照下面示意的实线磨削方向进行磨光操作，避免沿虚线示意的方向进行。
铸锭、固溶处理样品的磨光方向轧制、轧制时效样品的磨光方向制样的要点：A 缩短在砂纸上停留的时间（包括全过程及每次接触）B 挡水盘距离盘面1cm，请节约用水C 样品抛光前必须在粗砂纸上修出倒角D 抛光膏的使用原则是微量、多次；注水少量、恰当E 抛光时，用力避免过大，应当适中，可以任意方向抛光腐蚀剂采用HF1.0%、HCl1.5%、HNO 32.5%、水95%的混合试剂；腐蚀时间为5分钟左右。
注意安全！为了保证腐蚀效果，样品避免放置在腐蚀液中长时间不动，应当每隔20~30秒钟移动、按动（在脱脂棉上），以保证金属面所接触腐蚀液的效力。
样品腐蚀后，经教师检查无误，去第一实验楼425实验室进行数字图像采集、记录。
