常用电动执行机构工作原理及调试方法分析

直行程电动执行机构
角行程电动执行机构
电动执行机构是为了减少劳动力，操作方便而设的由远程控制和就地控制的电动执行机构被广泛应用于电力，石油，化工，造纸，水厂等部门。
常用电动执行机构工作原理
电动执行机构通过控制回路又可以分为一体化电动执行机构和分体式电动执行机构。一体化电动执行机构：控制回路集成在执行机构内部的电动执行机构。分体式
控制回路解释-2
现在我们来看一下阀门处于就地状态：按下SO开按钮则开过程控制回路经过J2的常闭触点-J1线圈-开力矩常闭触点-开行程常闭触点 -N J1开继电器线圈吸合；J1接触器常开触点闭合，构成自保持。其主接点闭合，接通电机回路，电机正转，阀门开启，当阀门达到全开位置时，开行程开关OAS2动作，切断控制回路，J1掉电复位，电机失电停转，同时行程开关OAS1动作，Z1中间继电器得电吸合，阀门开到位，D1开指示灯亮起。按下SC关按钮则关过程控制回路经过J1的常闭触点-J2线圈-关力矩常闭触点-关行程常闭触点-N J2开继电器线圈吸合；J2接触器常开触点闭合，构成自保持。其主接点闭合，接通电机回路，电机反转，阀门关闭，当阀门达到全关位置时，关行程开关CAS2动作，切断控制回路，J2掉电复位，电机失电停转，同时行程开关CAS1动作， Z2中间继电器得电吸合，阀门关到位，D2关指示灯亮起。当阀门在开或者关中间位置卡涩时OT／LS2 CT／LS2力矩开关动作OT／LS1 CT／LS1力矩开关动作，回路断开，电机停转，Z3中间继电器得电吸合过力矩指示灯亮起。其中J1 J2的常闭触点是开，关的互锁。
常用电动执行机构工作原理及调试方法
北仑培训基地初级教材
电动执行机构基本介绍及应用
通俗一些可以说电动执行机构可以分为电动门和电动执行挡板两大类，安装在汽水，油管道上和阀门（闸阀，球阀，节流阀）连接的电动执行机构统称为电动门。安装在风道，烟道上面的电动执行机构统称为电动执行挡板.

电动执行机构原理及调试

2. 电动执行机构的齿轮箱应根据现场使用环境加注合适的润滑油。
3. 电动执行机构投入运行前应检查现场电源电压是否与规定相符。同时按规定的电器安装接线图检查接线，拆线时，做好标记并包扎好，接线时，按照拆线的顺序接回并注意线头编号，各接线端子接线应牢靠。
4. 检修完成后需重新设Байду номын сангаас限位。
2021/3/10
12
二、工作原理及结构（两位开关型）
电动执行机构接线图
2021/3/10
讲解：XX
13
二、工作原理及结构（两位开关型）
电动执行机构通过控制回路又可以分为一体化电动执行机构和分体式电动执行机构。
一体化电动执行机构：控制回路集成在执行机构内部的电动执行机构。一体化电动执行机构有电动机，减速器，控制机构，行程控制器，力矩控制器，按钮组件，手-电动切换机构，手轮部套及电气部分组成。
2021/3/10
讲解：XX
10
二、工作原理及结构（两位开关型）
角行程执行机构带蝶阀示意图直行程执行机构带闸阀示意图
2021/3/10
讲解：XX
11
二、工作原理及结构（两位开关型）
电机
M
温度开关
交流接触器（开关型） /固态继电器（调节型）
2021/3/10
控制电路
SK9
S K 11
2021/3/10
讲解：XX
18
四、电动执行机构的安装
电动执行机构安装环境温度为-25~+70℃，相对温度 ≤95%无腐蚀性气体环境中，无振动或振动很小的阀门上。
高温、振动大的阀门，可以考虑分体安装，把电气控制部分安装到合适温度、振动小的地方。

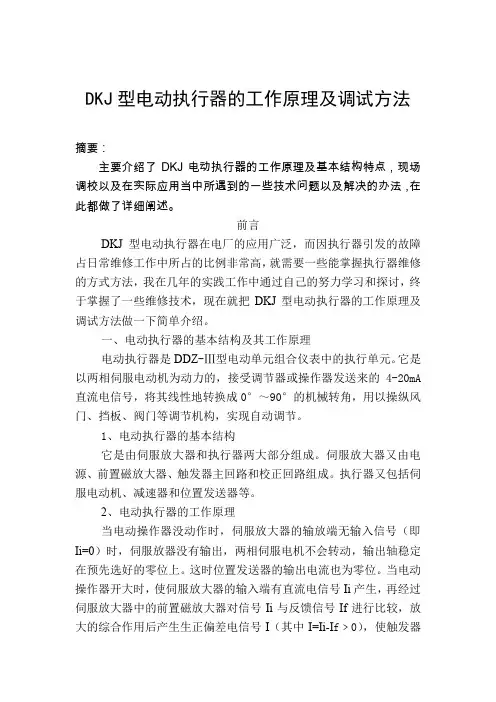

DKJ型电动执行器的工作原理及调试方法

DKJ型电动执行器的工作原理及调试方法摘要：主要介绍了DKJ电动执行器的工作原理及基本结构特点，现场调校以及在实际应用当中所遇到的一些技术问题以及解决的办法，在此都做了详细阐述。

前言DKJ型电动执行器在电厂的应用广泛，而因执行器引发的故障占日常维修工作中所占的比例非常高，就需要一些能掌握执行器维修的方式方法，我在几年的实践工作中通过自己的努力学习和探讨，终于掌握了一些维修技术，现在就把DKJ型电动执行器的工作原理及调试方法做一下简单介绍。

一、电动执行器的基本结构及其工作原理电动执行器是DDZ-Ⅲ型电动单元组合仪表中的执行单元。

它是以两相伺服电动机为动力的，接受调节器或操作器发送来的4-20mA 直流电信号，将其线性地转换成0°～90°的机械转角，用以操纵风门、挡板、阀门等调节机构，实现自动调节。

1、电动执行器的基本结构它是由伺服放大器和执行器两大部分组成。

伺服放大器又由电源、前置磁放大器、触发器主回路和校正回路组成。

执行器又包括伺服电动机、减速器和位置发送器等。

2、电动执行器的工作原理当电动操作器没动作时，伺服放大器的输放端无输入信号（即Ii=0）时，伺服放器没有输出，两相伺服电机不会转动，输出轴稳定在预先选好的零位上。

这时位置发送器的输出电流也为零位。

当电动操作器开大时，使伺服放大器的输入端有直流电信号Ii产生，再经过伺服放大器中的前置磁放大器对信号Ii与反馈信号If进行比较，放大的综合作用后产生生正偏差电信号I（其中I=Ii-I f﹥0），使触发器产生脉冲，导通相应的主回路，接通～220V电源，驱动伺服电机正转，经机械减速后，使输出轴转角θ（0°～90°）线性地转换成负反馈电流信号If（4～20mA)反馈到伺服放大器的输入端用以平衡输入信号，直至If≌Ii重新使偏差信号ΔI=0时，伺服电机才停止转动，输出轴停留在某一新的位置。

反之，当操作器开小时，伺服放大器的输入端输入信号也减小，再经过前置磁放大器的综合处理后，产生负偏差信号ΔI=0，这时会使另一个主回路导通，两相伺服电机反转，办理出轴转角θ减小，挡板或阀门承受之关小。

电动执行器工作原理

电动执行器工作原理一、概述电动执行器是一种通过电动机驱动的装置，用于控制和调节阀门、门窗、调节阀等机械设备的开关、调节和定位。

它是现代自动化控制系统中不可或缺的重要组成部分。

本文将详细介绍电动执行器的工作原理及其组成部分。

二、工作原理电动执行器的工作原理基于电动机的转动运动，通过将电动机的转动运动转换为直线运动或旋转运动，实现对阀门等机械设备的控制。

1. 电动机电动执行器中常用的电动机有直流电机和交流电机。

电动机通过电源提供的电能，将电能转化为机械能，驱动执行器的运动。

电动机的转速和转矩决定了执行器的动作速度和力矩。

2. 传动机构传动机构将电动机的旋转运动转换为直线运动或旋转运动，以实现对阀门等机械设备的控制。

常见的传动机构有蜗轮蜗杆传动、齿轮传动、链条传动等。

3. 控制电路控制电路是电动执行器的核心部分，用于控制电动机的启停、转向以及位置反馈等功能。

它接收来自控制系统的信号，并将信号转化为电动机的动作指令。

常见的控制电路包括驱动器、编码器、位置传感器等。

4. 位置反馈位置反馈是电动执行器实现精确定位的重要手段。

通过位置传感器等装置，可以实时监测执行器的位置，并将位置信息反馈给控制电路。

控制电路根据反馈的位置信息，调整电动机的运动，使执行器达到预定的位置。

5. 保护装置为了保护电动执行器的安全运行，常常会在其内部安装过载保护装置、过热保护装置等。

当电动执行器超过额定负载或温度过高时，保护装置会自动切断电源，以避免损坏设备。

三、应用领域电动执行器广泛应用于工业自动化领域，特别是在流体控制系统中的阀门控制、门窗控制、调节阀控制等方面。

以下是电动执行器的几个应用领域的简要介绍：1. 阀门控制电动执行器可用于各种类型的阀门控制，如球阀、蝶阀、闸阀等。

通过电动执行器的控制，可以实现阀门的开关、调节和定位等功能。

在工业生产中，阀门的控制对于流体的流量、压力和温度的调节非常重要。

2. 门窗控制电动执行器可用于门窗的开关和定位控制。

电动执行器工作原理

电动执行器工作原理电动执行器是一种常用的自动控制设备，广泛应用于工业自动化系统中。

它通过电动机驱动，将电能转化为机械能，实现对执行器的控制和操作。

本文将详细介绍电动执行器的工作原理。

一、电动执行器的组成部分电动执行器主要由电动机、减速机、传动机构和控制系统组成。

1. 电动机：电动执行器的心脏部分，通常采用交流电动机或直流电动机。

电动机的选择应根据执行器的工作要求和负载特性进行合理匹配。

2. 减速机：电动机的输出转速一般较高，为了适应执行器的工作要求，需要通过减速机将转速降低。

减速机通常由齿轮传动组成，可以实现高扭矩输出。

3. 传动机构：传动机构将减速机的输出转矩和转速传递给执行器，常见的传动机构有蜗轮蜗杆传动、齿轮传动等。

4. 控制系统：控制系统是电动执行器的智能部分，通过接收外部信号，控制电动机的启停、转向和速度等参数，实现对执行器的精确控制。

二、电动执行器的工作原理电动执行器的工作原理可以简单概括为：电能转化为机械能，通过传动机构实现执行器的运动。

1. 启动和停止：当控制系统接收到启动信号时，控制电动机启动。

电动机通过减速机和传动机构将转矩和转速传递给执行器，使其开始运动。

当控制系统接收到停止信号时，控制电动机停止运行，执行器停止工作。

2. 转向控制：电动执行器通常需要实现正转和反转两种运动方向。

通过控制电动机的正反转，可以实现执行器的转向控制。

控制系统通过改变电动机的电流方向，使电动机的旋转方向发生变化。

3. 速度控制：电动执行器的速度控制通常通过改变电动机的转速来实现。

控制系统可以通过调节电动机的输入电压、频率或者改变传动机构的传动比例来控制执行器的速度。

4. 位置控制：电动执行器可以实现对执行器位置的精确控制。

控制系统通过接收位置反馈信号，精确控制电动机的转动角度，从而实现对执行器位置的控制。

三、电动执行器的应用领域电动执行器在工业自动化系统中有着广泛的应用，常见的应用领域包括：1. 阀门控制：电动执行器可以用于控制各种类型的阀门，实现对流体的调节和控制。

电动执行器工作原理

电动执行器工作原理电动执行器是一种用于控制和调节阀门、门窗、泵和其他机械设备的装置。

它通过电动机驱动，将电能转换为机械能，实现对设备的自动控制。

本文将详细介绍电动执行器的工作原理。

1. 电动执行器的组成部分电动执行器主要由电动机、传动装置、控制器和外壳等组成。

- 电动机：电动执行器的核心部件，负责提供动力。

常见的电动机有直流电机和交流电机，其转速和扭矩可根据实际需要进行调节。

- 传动装置：将电动机的转动运动转换为线性或旋转运动，以实现对阀门等设备的控制。

常见的传动装置有蜗轮蜗杆传动、齿轮传动和螺杆传动等。

- 控制器：负责接收外部信号，并控制电动执行器的运动。

控制器可以根据预设的参数，实现对电动执行器的开关、调节和保护功能。

- 外壳：用于保护电动执行器内部的零部件，防止灰尘、湿气和机械损坏等对其造成影响。

2. 电动执行器的工作原理电动执行器的工作原理主要分为以下几个步骤：- 步骤1：接收控制信号当外部控制系统发出控制信号时，电动执行器的控制器会接收到该信号。

- 步骤2：电动机启动控制器接收到控制信号后，会通过电动机驱动装置启动电动机。

电动机开始转动，为后续的执行动作提供动力。

- 步骤3：传动装置转动电动机的转动通过传动装置转换为线性或旋转运动。

例如，蜗轮蜗杆传动装置可以将电动机的旋转运动转换为阀门的线性运动。

- 步骤4：执行动作传动装置将电动机的运动传递给阀门等设备，实现对其的控制。

例如，当电动执行器用于控制阀门时，传动装置会将电动机的运动转换为阀门的开启或关闭动作。

- 步骤5：反馈信号在执行动作过程中，电动执行器的控制器会不断监测执行器的状态，并将反馈信号发送给外部控制系统。

这些反馈信号可以用于判断执行器是否正常工作，以及执行器的位置和状态等信息。

- 步骤6：停止运动当控制信号结束或达到预设条件时，电动执行器会停止运动。

电动机停止转动，传动装置停止传递动力，执行动作完成。

3. 电动执行器的应用领域电动执行器广泛应用于工业自动化控制系统中，常见的应用领域包括：- 阀门控制：电动执行器可用于控制各种类型的阀门，如球阀、蝶阀和闸阀等。

执行机构工作原理及使用方法

特点：电路结构简单，但串联R2消耗能量降低放大功率；电感较大使电路对脉冲反应较慢,输出波形差。主要用于转速要求不高的小型步进电机控制。
3.电流检测型驱动
图2-28 电流检测驱动电路原理
恒流斩波驱动
（a）恒流斩波驱动电路（b）电路波形图2-29恒流斩波驱动电路
4.细分驱动
设备难于小型化；液压源和液压油要求严格；易产生泄露而污染环境。
机电一体化系统对执行元件的基本要求
（1）惯量小，动力大。（2）体积小，重量轻。（3）安装方便、便于维修维护。（4）易于实现自动化控制。 2.3 电动执行机构常用电动执行机构： DC/AC电动机、力矩电动机、步进（脉冲）电动机、变频调速电动机、开关电磁电动机以及其他电动机（直流或交流脉宽调速电动机、电磁伸缩元件）等。
1—换向极铁心；2—换向极绕组
图2-6 直流电机电刷装置
1—电刷；2—刷握；3—弹簧压板； 4—座圈；5—刷杆
电刷与换向器配合可以把转动的电枢绕组电路和外电路连接并把电枢绕组中的交流量转变成电刷端的直流量。电刷装置由电刷、刷握、刷杆、刷杆架、弹簧、铜辫构成，如图所示。电刷组的个数，一般等于主磁极的个数。
气压式
气体压力源压力5~7×Mpa；要求操作人员技术熟练。
气源方便、成本低；无泄露而污染环境；速度快、操作简便。
功率小、体积大、难于小型化；动作不平稳、远距离传输困难；噪音大；难于伺服。
液压式
液体压力源压力20~80×Mpa；要求操作人员技术熟练。
输出功率大，速度快、动作平稳，可实现定位伺服控制；易与计算机（CPU）连接。
2.2 执行元件的种类及性能
种类
特点
优点
缺点
电气式

电动执行器工作原理

电动执行器工作原理电动执行器是一种将电能转化为机械能的设备，广泛应用于工业自动化控制系统中。

它能够通过控制电流或电压的输入，实现对阀门、门窗、阀门、泵等机械装置的自动控制和调节。

本文将详细介绍电动执行器的工作原理。

一、电动执行器的组成部分电动执行器主要由电动机、减速装置、传动机构、位置反馈装置和控制系统等组成。

1. 电动机：电动执行器的核心部件，负责将电能转化为机械能。

常见的电动机有直流电动机和交流电动机，根据不同的应用场景和需求选择合适的电动机。

2. 减速装置：用于降低电动机输出的转速，并提供足够的扭矩。

减速装置通常由齿轮、皮带、链条等组成，可以根据实际需求进行选择。

3. 传动机构：将电动机的旋转运动转化为线性运动，常见的传动机构有螺杆传动、齿轮传动和链条传动等。

传动机构的选择要根据执行器的负载和速度要求来确定。

4. 位置反馈装置：用于检测执行器的位置，并将位置信息反馈给控制系统。

常见的位置反馈装置有编码器、光电开关和霍尔传感器等。

5. 控制系统：负责接收来自上位机或控制器的指令，控制电动执行器的运动。

控制系统通常由电路板、驱动器、控制算法等组成。

二、电动执行器的工作原理电动执行器的工作原理可以简单概括为：电能输入→电动机驱动→传动机构运动→位置反馈→控制系统反馈控制。

1. 电能输入：通过电源将电能输入到电动执行器中。

根据实际需求，可以选择直流电源或交流电源。

2. 电动机驱动：电能经过电动机转化为机械能，驱动传动机构运动。

电动机的转动方向和转速可以通过控制系统来调节和控制。

3. 传动机构运动：电动机输出的旋转运动经过传动机构转化为线性运动或旋转运动，驱动执行器的工作部件（如阀门、门窗等）进行相应的动作。

4. 位置反馈：位置反馈装置检测执行器的位置，并将位置信息反馈给控制系统。

控制系统根据位置反馈信息来判断执行器的位置是否正确，并作出相应的调整。

5. 控制系统反馈控制：控制系统接收来自上位机或控制器的指令，并根据位置反馈信息进行反馈控制。

电动执行器工作原理

电动执行器工作原理引言概述：电动执行器是一种用电力或者气动力驱动的装置，用来控制阀门、门窗、防火门等机械设备的开关。

它的工作原理是通过电动机或者气动机的驱动，将电能或者气动能转换为机械能，从而实现对设备的控制和操作。

下面将详细介绍电动执行器的工作原理。

一、电动执行器的结构组成1.1 电动执行器的电动机部份：电动执行器的核心部件是电动机，它通过电源供电，产生旋转力矩驱动执行器的运动。

1.2 电动执行器的传动部份：传动部份包括减速机构、传动轴等，用来将电动机的旋转运动转换为直线运动或者旋转运动，实现对机械设备的控制。

1.3 电动执行器的控制部份：控制部份包括开关、控制器等，用来控制电动执行器的启停、速度、方向等参数，实现对设备的精确控制。

二、电动执行器的工作原理2.1 电动执行器的启动：当控制部份接收到启动信号时，控制电动机启动，电动机通过传动部份驱动执行器运动。

2.2 电动执行器的运动：电动机的旋转运动通过传动部份转换为直线运动或者旋转运动，推动执行器对设备进行操作。

2.3 电动执行器的住手：当控制部份接收到住手信号时，控制电动机住手运转，执行器住手对设备的操作。

三、电动执行器的工作特点3.1 精确控制：电动执行器可以通过控制部份实现对设备的精确控制，可以根据需要调整启停、速度、方向等参数。

3.2 高效能耗：电动执行器通过电能或者气动能转换为机械能，能够实现高效的能量转换，减少能源浪费。

3.3 自动化操作：电动执行器可以与控制系统相连，实现自动化操作，提高生产效率和工作效率。

四、电动执行器的应用领域4.1 工业自动化：电动执行器广泛应用于工业生产线上的阀门、门窗等设备的控制和操作。

4.2 水处理领域：电动执行器用于控制污水处理厂的阀门、泵等设备，实现污水处理的自动化操作。

4.3 建造领域：电动执行器用于控制建造物内的防火门、通风窗等设备，提高建造物的安全性和舒适性。

五、电动执行器的发展趋势5.1 智能化：随着物联网技术的发展，电动执行器将越来越智能化，能够实现远程监控和控制。

电动执行器工作原理

电动执行器工作原理一、引言电动执行器是一种将电能转化为机械能的装置，广泛应用于工业自动化控制系统中。

本文将详细介绍电动执行器的工作原理，包括其基本结构、工作原理、控制方式和应用领域等方面的内容。

二、基本结构电动执行器通常由电动机、减速机、传动机构和执行机构等组成。

电动机作为动力源，将电能转化为机械能；减速机用于减小电动机的转速并增加扭矩；传动机构将电动机的转动传递给执行机构；执行机构根据控制信号进行相应的动作，如开关、调节或者切断流体等。

三、工作原理1. 电动机驱动电动执行器的工作原理首先依赖于电动机的驱动。

电动机通常采用交流机电或者直流机电，其转速和扭矩可以通过控制电源电压或者电流来调节。

当电源接通时，电动机开始运转。

2. 减速机传动电动机的高速旋转需要通过减速机来降低转速，并提供足够的扭矩。

减速机通常由齿轮、链条或者带轮等组成，通过传动将电动机的转动传递给执行机构。

3. 传动机构传动机构是将减速机的转动传递给执行机构的重要组成部份。

常见的传动机构包括螺杆传动、齿轮传动和链条传动等。

传动机构的设计要考虑到执行机构的负载要求，以确保执行机构能够稳定可靠地工作。

4. 执行机构执行机构是电动执行器的核心部份，根据控制信号进行相应的动作。

常见的执行机构包括阀门、门禁、调节阀和切断阀等。

执行机构的工作原理根据不同的应用领域而有所不同，但通常都是通过电动力或者电磁力来实现开关、调节或者切断流体等操作。

四、控制方式电动执行器的控制方式多种多样，常见的控制方式包括手动控制、自动控制和远程控制等。

1. 手动控制手动控制是最基本的控制方式，通过手动操作按钮或者手柄来控制执行机构的动作。

这种控制方式适合于一些简单的应用场景，但操作人员需要现场操作，效率较低。

2. 自动控制自动控制是通过传感器和控制系统实现的。

传感器可以感知环境参数，如温度、压力和流量等，控制系统则根据传感器的反馈信号来控制执行机构的动作。

自动控制可以实现对执行机构的精确控制，并可以根据设定的条件进行自动调节和切换。
