切削过程中的基本规律及切削力
第一章金属切削过程的基础知识
![第一章金属切削过程的基础知识](https://img.taocdn.com/s3/m/ad0cb111bf1e650e52ea551810a6f524ccbfcb31.png)
进给量是工件或刀具每回转一周时两者沿进给运动方向的相对位 移,单位是mm/r(毫米/转)。
对于铣刀、铰刀、拉刀、齿轮滚刀等多刃切削工具,在它们进行 工作时,还应规定每一个刀齿的进给量fz,即后一个刀齿相对于前一 个刀齿的进给量,单位是mm/z(毫米/齿)。
1.1.2.3 刀具工作角度的参考系
上述刀具标注角度参考系,在定义基面时,都只考虑主 运动,不考虑进给运动,即在假定运动条件下确定的参考 系。但刀具在实际使用时,这样的参考系所确定的刀具角 度,往往不能确切地反映切削加工的真实情形。只有用合
成切削运动方向ve来确定参考系,才符合切削加工的实际。
例如,图1.10所示三把刀具的标注角度完全相同,但由于
tanγn =tanγ0.cosλs cotαn =cotα0.cosλs
1.1.3.1主剖面与法剖面内的角度换算
以前角计算公式为例,公式推导如下:
tan n
ac Ma
tan o
ab Ma
tan n tan o
ac Ma Ma ab
ac ab
coss
tan n tan o cos s
1.1.3.2 主剖面与任意剖面的角度换算
(3)合成运动与合成切削速度
当主运动与进给运动同时进行时,刀具切削刃上某一 点相对工件的运动称为合成切削运动,其大小与方向用 合成速度向量ve表示。如图1.3所示,合成速度向量等 于主运动速度与进给运动速度的向量和。即
ve=vc+vf
(1.1)
图1.3 切削时合成切削速度
1.1.1.2 切削用量三要素
合成切削运动方向ve不同,后刀面与加工表面之间的接触
切削用量三要素对切削力的影响规律
![切削用量三要素对切削力的影响规律](https://img.taocdn.com/s3/m/8ad24482ba4cf7ec4afe04a1b0717fd5370cb279.png)
切削用量三要素对切削力的影响规律
切削用量是切削加工中的重要参数,它由三个基本要素构成,分别是切
削速度、进给量和切削深度。
这三个要素对切削力的影响规律是我们进行切
削加工时必须了解和掌握的。
切削速度是指在单位时间内切削刀具与工件表面之间的相对运动速度。
切削速度的加快会导致切削力的增加。
当切削速度较低时,切削力主要由切
削刀具切削工件的材料引起的,逐渐过渡到切削速度较高时,切削力主要由
刀具与工件之间的摩擦引起的。
因此,提高切削速度会增加摩擦力,导致切
削力的增加。
进给量是指切削刀具在单位时间内对工件的移动距离。
增加进给量会导
致切削力的增加。
当进给量较小时,切削力主要由切削刃进给到工件产生的,逐渐过渡到进给量较大时,摩擦力对切削力的贡献逐渐增大。
因此,增加进
给量会增加摩擦力和切削刃的接触力,进而导致切削力的增加。
切削深度是指切削刀具每次进给时切削的工件材料厚度。
增加切削深度
会导致切削力的增加。
当切削深度较浅时,切削力主要由切削刃与工件之间
的摩擦引起的,随着切削深度的增加,刀具切削工件的材料引起的切削力逐
渐增加。
因此,增加切削深度会增加切削力。
切削用量三要素对切削力的影响规律是:提高切削速度、增加进给量和
增加切削深度都会导致切削力的增加。
在切削加工中,我们需要根据具体情
况合理调整切削用量,以降低切削力,提高切削效率和加工质量。
金属切削过程的基本规律
![金属切削过程的基本规律](https://img.taocdn.com/s3/m/089325325a8102d276a22ff3.png)
金属切削过程的基本规律金属切削过程中的变形一、切屑的形成过程1.变形区的划分切削层金属形成切屑的过程就是在刀具的作用下发生变形的过程。
图2-10是在直角自由切削工件条件下观察绘制得到的金属切削滑移线和流线示意图。
流线表明被切削金属中的某一点在切削过程中流动的轨迹。
切削过程中,切削层金属的变形大致可划分为三个区域:(1)第一变形区从OA线开始发生塑性变形,到OM线金属晶粒的剪切滑移基本完成。
OA线和OM线之间的区域(图中Ⅰ区)称为第一变形区。
(2)第二变形区切屑沿前刀面排出时进一步受到前刀面的挤压和摩擦,使靠近前刀面处的金属纤维化,基本上和前刀面平行。
这一区域(图中Ⅱ区)称为第二变形区。
(3)第三变形区已加工表面受到切削刃钝圆部分和后刀面的挤压和摩擦,造成表层金属纤维化与加工硬化。
这一区(图中Ⅲ区)称为第三变形区。
在第一变形区内,变形的主要特征就是沿滑移线的剪切变形,以及随之产生的加工硬化。
OA称作始滑移线,OM称作终滑移线。
当金属沿滑移线发生剪切变形时,晶粒会伸长。
晶粒伸长的方向与滑移方向(即剪切面方向)是不重合的,它们成一夹角ψ。
在一般切削速度范围内,第一变形区的宽度仅为0.02-0.2mm,所以可以用一剪切面来表示(图2-12)。
剪切面与切削速度方向的夹角称作剪切角,以υ表示。
2.切屑的受力分析在直角自由切削的情况下,作用在切屑上的力有:前刀面上的法向力Fn 和摩擦力Ff;剪切面上的正压力Fns和剪切力Fs;这两对力的合力互相平衡,如图2-14所示。
如用测力仪直接测得作用在刀具上的切削分力F c和F p,在忽略被切材料对刀具后刀面作用力的条件下,即可求得前刀面对切屑作用的摩擦角β,进而可近似求得前刀面与切屑间的摩擦系数μ。
二、切削变形程度切削变形程度有三种不同的表示方法,分述如下。
1.变形系数在切削过程中,刀具切下的切屑厚度h ch通常都大于工件切削层厚度h D,而切屑长度l ch却小于切削层长度l c。
4技能训练应知篇之金属切削过程及其基本规律
![4技能训练应知篇之金属切削过程及其基本规律](https://img.taocdn.com/s3/m/803fc055312b3169a451a4f1.png)
(3)影响积屑瘤形成的因素 1)工件材料塑性大,加工时产生积屑瘤的可能 性大,加工脆性材料时,一般不产生积屑瘤; 2)切削速度过高或过低都不会产生积屑瘤,中 等速度范围内最易产生,如图4-9所示;切削速 度是通过切削热变化来体现 出对积屑瘤形成的影响的; 3)刀具前角大,能减小切 屑变形和切削力,降低切削 温度,能抑制积屑瘤产生或 减小积屑瘤的高度; 4)切削液可减少切削热和 图4-9 切削速度对 改善摩擦,抑制积屑瘤产生。 积屑瘤的影响
四、切削变形程度的衡量
衡量切削变形常用切削变形系数Λh、剪切应变ε 和剪切角 作为衡量切削变形程度的指标。 1.切应变ε(也称剪应变或相对滑移) 它是反映切削变形中金属滑 移本质的系数,切削层中m'n' 线滑移至m"n" 位置时的瞬时 位移为Δy,实际上Δy的值 很小,滑移量为Δs。滑移量 Δs越大,说明变形越严重。 由右图所示几何关系可得出 以下相对滑移关系表达式:
在整个刀-屑接触区内的正应力 分布情况是, 在刀刃处最大,离切削刃越远,前刀面上的 正应力越小,并逐渐减小到零。在前刀面刀 -屑接触区内,各点的正应力和切应力是不 相等的,所以,前刀面上各点的摩擦状态是 不同的,刀-屑摩擦系数也是变化的。且内 摩擦系数远远大于外摩擦系数的值。 一般切削条件下,来自粘结区的摩擦力约占 切削过程中总摩擦力的85%,可见,内摩擦 在刀-屑接触摩擦中起了主要作用,所以, 研究前刀面摩擦时应以内摩擦为主,这也是 切削摩擦不服从古典滑动摩擦法则的原因。
(2)第二变形区(也写成第II变形区) 是指刀-屑接触区域II。切屑沿前刀面流出 时进一步受到前刀面的挤压和摩擦,切屑 卷曲,使朝向前刀面的切屑底层金属呈纤 维化,流线方向基本上和前刀面平行。 (3)第三变形区(也写成第III变形区) 指刀-工接触区域III。已加工表面受到切削 刃钝圆部分与后刀面的挤压和摩擦,产生 径向和切向弹性与塑性变形,造成工件已 加工表层晶粒纤维化与加工硬化。 三个变形区里的切削变形互相牵连,切削变 形是整体行为,是在极短时间内完成的。
金属切削过程的基本规律及应用
![金属切削过程的基本规律及应用](https://img.taocdn.com/s3/m/bbcdbf0690c69ec3d5bb7576.png)
切 屑 类 型
(3)第三变形区内金属的挤压摩擦变形 已加工表面受到切削刃钝圆部分和后刀面的挤压摩擦,造 成纤维化与加工硬化。 1.2 切屑的类型 由于工件材料不同,切削条件不同,切削过程的变形也不 同,所形成的切屑多种多样。 通常将切屑分为四类: 带状切屑;挤裂切屑;单元切屑;崩碎切屑 (1)带状切屑 它是经过上述塑性变形过程形成的切屑,外形呈带状。切 削塑性较高的金属材料,例如碳素钢、合金钢、铜和铝合金时, 常出现这类切屑。
即在该处剪应力达到材料的屈服极限在1处继续移动到1处的过程中p点沿最大剪应力方向的剪切面上滑移至2处之后同理继续滑移至34处离开4处后就沿着前刀面方向流出而成为切屑上一个质在切削层上其余各点移动至oa线均开始滑移离开om线终止滑移在沿切削宽度范围内称oa是始滑移面om是终滑移面

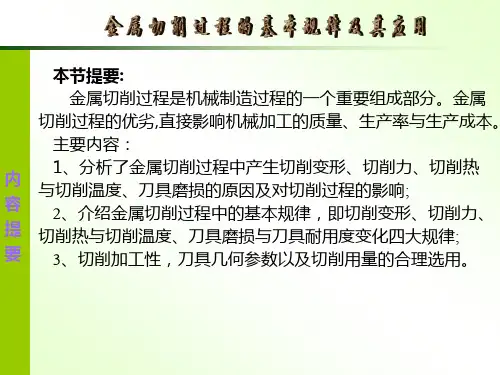

内 容 提 要
本节提要: 金属切削过程是机械制造过程的一个重要组成部分。金属 切削过程的优劣,直接影响机械加工的质量、生产率与生产成 本。 主要内容: 1、分析了金属切削过程中产生切削变形、切削力、切削热与 切削温度、刀具磨损的原因及对切削过程的影响; 2、介绍金属切削过程中的基本规律,即切削变形、切削力、 切削热与切削温度、刀具磨损与刀具耐用度变化四大规律; 3、切削加工性,刀具几何参数以及切削用量的合理选用。
变 形 程 度 的 量 度 方 法
变形程度的量度方法 (1)相对滑移ε 相对滑移ε是用来量度第Ⅰ变形区滑移变形的程度。 如图,设切削层中OM线沿剪切面滑移至GP时的距离为△у, 事实上△у很小, 可认为滑移是在剪切面上进 行,滑移量为△s。相对滑移 ε表示为: DS NP NK KP MK MK Dy (1) 用相对滑移ε的大小能 比较真实地反映切削变形 程度。
切 削 变 形
第一章 金属切削过程中的基本规律讲解
![第一章 金属切削过程中的基本规律讲解](https://img.taocdn.com/s3/m/89bd474c76c66137ee061994.png)
②增大前角 积屑瘤具有30°左右的前角。
③增大切削厚度 切削厚度增大了ΔhD。
④增大已加工表面粗糙度
原因:积屑瘤不规则的形状和非周期性的生成与脱 落、可能引起的振动、积屑瘤碎片残留在已加工表面 上。
积屑瘤
(3)影响积屑瘤的主要因素
在滑动区内的摩擦为外摩擦,该处的剪应力τy 由τs 逐渐减小到零。
正应力σγ 在刀刃处最大,离切削刃越远,前刀面上 的正应力越小,并逐渐减小到零。
刀-屑接触面上的摩擦特性
刀-屑接触面上的摩擦特性
前刀面上的摩擦系数μ是变化的,其计算公式如下:
s av
式中 τs ——工件材料的剪切屈服强度,随温度升 高而略有下降
响比较明显,前角γ0 对切削力的影响最大。
切削热的产生和传出
(1)切削热的产生 切削加工中,切削变形与摩擦所消耗的能量几乎全 部转换为热能,因此三个变形区就是三个发热源。如 下图所示。
切削热的产生和传出
(2)切削热的传出 由切屑、刀具、工件、周围介质传导出去。
车削钢料时,切削热被切屑带走约50% ~ 86%,传入 刀具的约占10% ~ 40%,传入工件的约为3% ~ 9%,传入 周围介质的约占1%。
相对滑移ε
切削层中m´n´线滑移至m˝n˝ ,瞬时位移为∆y , 滑移量为∆s 。
cos o
sin cos( o )
增大前角γo 和剪切角φ,则
相对滑移ε减小,即切削
变形减小。
变形系数ξ
将切削时形成的切屑与切削层尺寸比较,可知切 屑的长度缩短而厚度增加。 变形系数就是切屑厚度和 切削层厚度的比值,或者是切削层长度和切屑长度的 比值。
金属切削原理
![金属切削原理](https://img.taocdn.com/s3/m/a5a7af5a7dd184254b35eefdc8d376eeafaa1754.png)
切削时消耗的功率
金属切削原理及其应用
一、切削变形 二、切削力 三、切削热与切削温度 四、刀具磨损与耐用度变化
1.1 金属切削过程的基本规律
一、切削变形 变形Ⅰ,Ⅱ,Ⅲ区, 剪切面间距0.02-0.2mm。
1. 切屑的形成
图为金属切削过程中的滑移线
1.1 金属切削过程的基本规律.
• (1)第一变形区 从OA线开始发生塑性变形,到 OM线金属晶粒的剪切滑移基本完成。OA线和OM 线之间的区域(图中Ⅰ区)称为第一变形区。
碳素钢,合金钢,铜 铝合金; 黄铜,低速切削钢; 铝; 铸鉄,黄铜
图为切屑类型
2. 积屑瘤
图为积屑瘤与切削刃的金 相显微照片
2. 积屑瘤
积屑瘤高度及其实际工作前角
2. 积屑瘤
(1)积屑瘤对切削过程的影响: 1) 积屑瘤包围着切削刃,可以代替前面、后面和切
削刃进行切削,从而保护了刀刃,减少了刀具的磨 损。 2) 积屑瘤使刀具的实际工作前角增大,而且,积屑 瘤越高,实际工作前角越大,刀具越锋利。 3) 积屑瘤前端伸出切削刃外,直接影响加工尺寸精 度。 4) 积屑瘤直接影响工件加工表面的形状精度和表面 粗糙度。
Fx Fxy sin r
3. 影响切削力的因素
3)刀具几何参数对切削力的影响。
c)刃倾角ls 对切削力的影响; ls↑ 背前角gp↑ 侧前角gf↓
Fp↓ Ff↑
3. 影响切削力的因素
3)刀具几何参数对切削力的影响。
d)刀尖圆弧半径r 对切削力的影响;
3. 影响切削力的因素
3)刀具几何参数对切削力的影响。 e)使用切削液 对切削力的影响;
v a 273
f 0.26 0.07
c
0.01
第三章金属切削过程的基本规律
![第三章金属切削过程的基本规律](https://img.taocdn.com/s3/m/6082f135ccbff121dd368330.png)
Fp随λ s增大而减小,
Ff随λ s增大而增大
2.刀尖圆弧半径rε的影响
rε 增大相当于κ r减小的影响
(1)rε 对Fc影响很小 (2)Fp随 rε 增大而增大
Ff随 rε 增大而减小
3.刀具磨损
刀具的切削刃及后刀面产生磨损后,会使 切削时摩擦和挤压加剧,故使切削力 Fc 和 Fp 增 大。
2 f
Fp FD cos r ; F f FD sin r
(3-5)
二、各分力的作用 1、切削分力的作用---切削力Fc(主切削力Fz)
它是设计机床主轴、齿轮和计算主运动功率的主要依据,也 是用于选用刀杆、刀片尺寸、设计夹具和选择切削用量的重 要依据。使车刀产生弯矩,也是计算切削功率的依据
Fc——切削力,单位为N; vc——切削速度,单位为m/min。 Pc——切削功率,单位为kW。
3
四、影响切削力的因素
(一)切削用量的影响
1.背吃刀量ap与进给量f
ap↑→Ac成正比↑, kc不变, ap的 指数约等于1,因而
切削力成正比增加
f↑→Ac成正比↑,但 kc略减小, f 的 指数小于1,因而 切削力增加但与f 不成正比
(二)切削温度分布
温度分布规律 1)刀-屑接触面间摩擦大, 热量不易传散,故温度值 最高
2)切削区域的最高温度点在前面上近切削刃处, 在离切削刃1mm处的最高温度约900℃,因为 在该处热量集中,压力高。在后面上离切削刃 约0.3mm处的最高温度为700℃;
3)切屑带走热量最多,切屑上平均温度高于刀具 和工件上的平均温度,因切屑剪切面上塑性变 形严重,其上各点剪切变形功大致相同。各点 温度值也较接近。工件切削层中最高温度在近 切削刃处,它的平均温度较刀具上最高温度点 低2~3倍。
切削用量对切削力的影响规律解释其原因
![切削用量对切削力的影响规律解释其原因](https://img.taocdn.com/s3/m/90850bf96037ee06eff9aef8941ea76e58fa4a98.png)
切削用量对切削力的影响规律解释其原因切削用量是指单位时间内切削剪切刃刃口通过工件的距离,也可以理解为切削深度和进给速度的乘积。
切削力是指机床进行切削加工时机床本体和工件之间产生的力。
切削用量对切削力有一定的影响,具体规律如下:1.切削用量增大,切削力也会相应增大。
这是因为切削用量的增大意味着单位时间内剪切刃刃口通过工件的距离增加,切削量增加,因此需要更大的力去克服工件的材料抵抗力和剪切刃的切削力,从而使切削力增大。
2.当切削用量超过一定范围后,切削力增加的速度开始变缓。
切削过程中,切削用量增加到一定值后,剪切刃的切削力已经达到饱和状态,再增加切削用量对切削力的提高起到的作用不明显。
3.在相同的切削用量下,切削力与进给速度呈正相关。
进给速度的增加会使剪切刃的相对移动速度变大,从而需要更大的力才能完成切削过程,因此切削力也会增大。
4.在相同的切削用量下,切削力与切削深度呈正相关。
切削深度的增加意味着单位时间内剪切刃刃口通过工件的距离增加,切削量增加,因此需要更大的力去克服工件的材料抵抗力和剪切刃的切削力,从而使切削力增大。
切削用量对切削力的影响规律主要是因为切削用量的增加会导致剪切刃刃口与工件接触的总面积增加,从而需要更大的力去克服工件的材料抵抗力和剪切刃的切削力。
此外,切削用量的增加也会引起剪切刃与工件之间的摩擦力增加,增大了切削力。
值得注意的是,切削用量对切削力的影响规律并不能简单地归结为切削用量增大,切削力也随之增大。
实际上,切削用量对切削力的影响还与切削条件、工件材料、剪切刃的质量等因素密切相关。
同时,在切削过程中,还需要考虑切削力对机床和工具的负荷影响,合理控制切削用量,以提高切削效率和工件质量。
金属切削加工中的主要现象及规律
![金属切削加工中的主要现象及规律](https://img.taocdn.com/s3/m/077ab31fb5daa58da0116c175f0e7cd1842518db.png)
课题2 切屑的种类及断屑
知识点 *各种切屑的特征及产生条件。 *切屑断裂的原因及预防措施。 技能点 *熟练应用断屑方法。
课题2 切屑的种类及断屑
一、课题引入 在某数控车床上以0.20的进给量,100
的切削速度,一刀粗车(加工余量为6)某中 碳钢工件时,出现了不易折断的带状切屑, 严重影响了加工的进行。针对这种情况, 如何才能有效地断屑呢?
课题2 切屑的种类及断屑 图2-8 切屑的种类
课题2 切屑的种类及断屑
2. 挤裂切屑 如图2-8(b)所示,挤裂切屑外形与带状切屑相似, 但变形程度比带状切屑大。这种切屑是在加工塑性金属材 料,切削厚度较大,切削速度较低,刀具前角较小时得到 的。此时切削力波动较大,切削过程中产生一定的振动, Байду номын сангаас加工表面较粗糙。 3. 单元切屑 如图2-8(c)所示,加工塑性较差的金属材料时,在 挤裂切屑基础上将切削厚度进一步增大,切削速度和前角 进一步减小,使剪切裂纹进一步扩展而断裂成梯形状的单 元切屑。
课题一1 切、削课中题的变引形入 如图2-1所示,在切削加工过程中,随
着切削层在刀具作用下变成切屑的同时将伴 随有各种现象。这些现象的出现均源于加工 过程中的变形。则,在切削加工过程中,到 底发生了怎样的变形?如何去衡量这些变形 呢?
图2-1 金属的切削加工
课题1 切削金中的属变切形削加工过程是在刀具作用下进 行的,因为刀具的作用,在刀具切削刃附近 必然存在变形和不同的变形区域。由于被切 削材料的性能及刀具几何参数的不同,造成 了切屑变形的巨大差异,并且在切削加工中 出现了多种物理现象,例如形成各种切屑、 产生积屑瘤和刀具磨损等。这些现象的出现 对切削加工必然产生相应的影响,例如降低 表面质量和加剧刀具磨损等。为了满足加工 要求,必须对加工中的变形进行严格的控制, 这就要求我们了解切削加工的本质和现象, 熟悉加工中的变形规律。
第3章 切削过程的基本规律
![第3章 切削过程的基本规律](https://img.taocdn.com/s3/m/eaa8790952ea551810a687b8.png)
⑶工件材料影响 工件材料是通过强度、硬度和导热 系数等性能不同对切削温度产生影响的。 ⑷其它因素的影响 磨损、干切削都会使温度升高。浇 注切削液是降低切削温度的一个有效措 施
3. 4 刀具磨损与刀具耐用度
一、刀具磨损形式
刀具磨损形式为正常磨损和非正常磨损两大类。 ⑴正常磨损
正常磨损是指在刀具设计与使用合理、制 造与刃磨质量符合要求的情况下,刀具在切削 过程中逐渐产生的磨损。
⑵切削速度
切削速度vc是通过(a)积屑瘤使剪切角φ改变; (b)切削 温度使磨擦系数μ变化,而影响切屑变形的。如图2.11以 中碳钢为例。
⑶进给量
进给量对切屑变形的影响规律如图2.12所示,即f ↗使Λh ↘; 这是由于f ↗后,使切削厚度↗,正压力和平均正应 力↗ ,磨擦系数↘ ,剪切角↗所致。
性变形就产生脆性崩裂,切屑呈不规则的细粒状。
三、切屑变形程度的表示方法 (1)剪切角φ vc
剪切面AB 与切削速度vc 之间的夹角。 V↗,φ↗, A剪切 ↘, (切削省力) F↘。
B
φ
A
大小确定: 获得切屑根部 照片,度量得 出。
(2)相对滑 移ε
B”
B’
ε=Δs/Δy=
ctgφ+tg(φ-γo)
3. 3 切削热与切削温度
一、切削热的来源与传导 1)热源: 剪切区变形功形成的热Qp; 切屑与前刀面摩擦功形成的热Qγf; 已加工表面与后刀面摩擦功形成的热Qαf。 2)传导:传入切屑Qch(切削钢不加切削液时传入比例50%~86%)、 工件Qw(40%~10%) 、刀具Qc(9%~3%)和周围介质Qf(1%)。 3)切削热的形成及传导关系为:
(二)、磨损过程和磨钝标准
▼ 磨损过程如图 3-26所示,图中大致分三个阶 段。 • 初期磨损阶段(I段):磨损较快。是由于刀具 表面粗糙不平或表层组织不耐磨引起的。 • 正常磨损阶段(II): 该磨损度近似为常数。 AB呈直线。 • 急剧磨损阶段(III):磨损急剧加速继而刀具 损坏。由于磨损严重,切削温度剧增,刀具强 度、硬度降低所致。
切削力的变化规律
![切削力的变化规律](https://img.taocdn.com/s3/m/38d3369429ea81c758f5f61fb7360b4c2e3f2ac8.png)
切削力的变化规律主要受到切削深度、切削速度以及刀具与工件之间的摩擦系数等因素的影响。
首先,切削深度会影响切削力的大小。
一般来说,切削深度增加会导致切削力增加。
这是因为切削深度的增加会导致有效切削面积增大,使切削刃所承受的切削压力增加,从而使得切削力增加。
然而,当切削深度超过一定范围时,切削力的增加趋势会逐渐减弱。
这是因为过大的切削深度会导致切削刃的切削角度增大,使切削刃的刀尖部分容易磨损,从而使得切削力增加的速度减慢。
其次,切削速度也会影响切削力的大小。
一般来说,切削速度增加会导致切削力增加。
这是因为切削速度增加会导致切削刃与工件之间的摩擦力增加,使切削刃所承受的摩擦力矩增加,从而使得切削力增加。
然而,当切削速度超过一定范围时,切削力的增加趋势会逐渐减弱。
这是因为过大的切削速度会导致切削刃与工件之间的热量增加,使切削刃的温度升高,硬度降低,从而使得切削力增加的速度减慢。
此外,刀具与工件之间的摩擦系数也会影响切削力的大小。
由于刀具与工件只在刀尖附近很小区域内接触,其接触面积远小于刀—屑接触面积,因此刀—工之间的摩擦力也远小于刀—屑之间的摩擦力。
当刀具与工件的摩擦系数增大时,摩擦力增大,切削力也会随之增大。
综上所述,切削力的变化规律受到多种因素的影响。
在实际加工过程中,需要
根据具体情况合理选择切削深度、切削速度以及刀具与工件的摩擦系数等参数,以获得最佳的加工效果。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
刀尖圆弧半径增大,切削变形增大,切削力也增大。 相当于κr减小对切削力影响。
(4)刀具材料与切削液
刀具材料影响到它与被加工材料摩擦力的变
化,因此影响切削力的变化。同样的切削条 件,陶瓷刀切削力最小,硬质合金次之,高 速钢刀具切削力最大。 切削液的正确应用,可以降低摩擦力,减小 切削力。
2.2.2 切削热与切削温度
切削过程中所消耗的功率称为切削功率Pc。 背向力FP在力的方向无位移,不做功,因此切削 功率为进给力Ff与切削力Fc所做的功。 根据功率公式切削功率: Pc = ( Fc υc + Ff nf /1000)×10-3KW 式中, Fc切削力(N), υc切削速度(m/min), Ff进给力(N),n工件转速(r/s),f进给量 (㎜) 由于Ff消耗功率一般小于1%~2%,可以忽略不 计,因此功率公式可简化为 : Pc = Fc υc ×10-3KW
切削力的产生
(2)切削合力及分力
Fr = Fc2 FD2 FD = Fp2 Ff2 合力Fr = Fc2 Fp2 Ff2 Ff ——进给力 FP ——背向力 Fc ——切削力 切削合力及分解 FD为总合力在切削层尺寸平面上的投影
(3)切削功率 概念:
切削液对切削温度的影响,与切削液的导热
性能、比热、流量、浇注方式以及本身的温 度都有很大关系。 切削液的导热性越好,温度越低,则切削温 度也越低。 从导热性能方面来看,水基切削液优于乳化 液,乳化液优于油类切削液。
2.2.3 刀具磨损与耐用度
1.刀具的磨损形式 (1)前刀面磨损 ①、特点: 在前刀面上离切削 刃小段距离有一月牙 洼,随着磨损的加剧, 主要是月牙洼逐渐加 深,洼宽变化并不是 很大。磨损程度用洼 深KT表示。
(3)加工后表面粗糙度增大
积屑瘤的变化不但是整体,而且积屑瘤本身
也有一个变化过程。积屑瘤的底部一般比较 稳定,而它的顶部极不稳定,经常会破裂, 然后再形成。 破裂的一部分随切屑排除,另一部分留在加 工表面上,使加工表面变得非常粗糙。可以 看出,如果想提高表面加工质量,必须控制 积屑瘤的发生。
1.切削热的产生与传导 切削热产生的原因: ①、在金属切削过程中,切削层发生弹性与塑 性变形 ②、切屑、工件与刀具的摩擦也产生了大量的 热量。 切削热产生的区域: ①、剪切面, ②、切屑与刀具前刀面的接触区, ③、刀具后刀面与工件过渡表面接触区。
金属切削层的塑性变形产生的热量最大,
(1)实际刀具前角增大
刀具前角γo指前刀面与基面之间的夹角,其
概念将在后节详细论述。如图所示,由于积 屑瘤的粘附,刀具前角增大了一个γb角度, 如把切屑瘤看成是刀具一部分的话,无疑实 际刀具前角增大,现为γo + γb 。 刀具前角增大可减小切削力,对切削过程有 积极的作用。而且,切削瘤的高度Hb 越大, 实际刀具前角也越大,切削更容易。
(2)实际切削厚度增大
由图2-9可以看出,当切削瘤存 在时,实际的金属切削层厚度 比无切削瘤时增加了一个△hD, 显然,这对工件切削尺寸的控 制是不利的。值得注意的是, 这个厚度△hD的增加并不是固 定的,因为切削瘤在不停变化, 它是一个产生,长大,最后脱 落的周期性变化过程,这样可 能在加工中产生振动。
2.切削力的计算: (1)指数公式 指数公式应用较广,它的形式如下:
上式中,C Fc 、C Fp 、C F f 为被加工金属的切 削条件系数, K Fc 、KF p 、K F f 为当加工条件 与经验公式条件不同时的修正系数。
(2)单位切削力公式 ①概念: 单位切削力指单位切削面积上的切削力。 公式: Fc Fc Kc = A = a f(N/㎜2) D p 式中,Fc切削力(N), AD切削面积(㎜2), ap背吃刀量(㎜),f进给量(㎜/r)。
切削温度的分布
(1)切削最高温度并不在刀刃, 而是离刀刃有一定距离。对于 45钢,约在离刀刃1㎜处前刀面 的温度最高。 (2)后刀面温度的分布与前刀 面类似,最高温度也在切削刃 附近,不过比前刀面的温度低。 (3)终剪切面后,沿切屑流出 的垂直方向温度变化较大,越 靠近刀面,温度越高,这说明 切屑在刀面附近被摩擦升温, 而且切屑在前刀面的摩擦热集 中在切屑底层。
(3)破损 刀具破损比例较高,硬质合金刀具有50%~60%是破 损。特别是用脆性大的刀具连续切削或加工高硬度材 料时,破损较严重。它又分为以下几种形式: ①、崩刃 特点是在切削刃产生小的缺口,尺寸与进 给量相当。硬质合金刀具连续切削时容易产生。 ②、剥落 特点是前后刀面上平行于切削刃剥落一层 碎片,常与切削刃一起剥落。陶瓷刀具端铣常发生剥 落,另外硬质合金刀具连续切削也发生。 ③、裂纹 特点是垂直或倾斜于切削刃有热裂纹。由 于长时间连续切削,刀具疲劳而引起。 ④、塑性破损 特点是刀刃发生塌陷。是由于切削时 高温高压作用引起的。
即主要在剪切面区产生。 切削热量的近似计算公式: Q = Fc υc(J/s) 实际上是切削力所做的功。 其中:切削力Fc (N),切削主运动速 度υc (m/s)。
切削产生的热量在各种介质中传送的比例
切削产生的热量主要由切屑、刀具、工件和周围介 质(空气或切削液)传出,如不考虑切削液,则各 种介质的比例参考如下: (1)车削加工 切屑,50%~86%;刀具,10 %~40%;工件,3%~9%;空气,1%。切削速 度越高,切削厚度越大,切屑传出的热量越多。 (2)钻削加工 切屑,28%;刀具,14.5%;工件, 52.5%;空气5%。
(3)工件材料P54
材料的强度与硬度增大时,单位切削力增大,
因此切削热增多,切削温度升高。 导热系数影响材料的传热,因此导热系数大, 产生的切削温度低。 例如,低碳钢,强度与硬度较低,导热系数 大,产生的切削温度低。 不锈钢与45钢相比,导热系数小,因此切削 温度比45钢高。
(4)切削液
2.2 切削过程的基本规律
2.2.1 切削力
切削力分析及切削功率 (1)切削力的产生 ①、切削力的概念: 刀具在切削过程中克服加工阻力 所需的力。
1.
②、切削力的产生
A、克服被加工材料对 弹性变形的抗力 B、克服被加工材料对 塑性变形的抗力 C、克服切屑对刀具前 刀面的摩擦力和刀具后 刀面对过渡表面和已加 工表面间的摩擦力。
性越强,塑性变形越大,加工此材料所需的 切削力也越大。 有多种因素影响时,综合考虑。如奥氏体不 锈钢,虽然强度、硬度低,但加工硬化能力 大,因此切削力也较大。铜、铝塑性变形大, 但加工硬化小,切削力较低。
(2)切削用量
背吃刀量ap与进给量
f 影响 因为切削面积 AD= ap f ,所以背吃刀量ap与 进给量 f 的增大都将增大切削面积。切削面 积的增大将使变形力和摩擦力增大,切削力 也将增大,但两者对切削力影响不同。 由于进给量 f 的增大会减小切削层的变形, 所以背吃刀量ap对切削力的影响比进给量f大。 在生产中,如机床消耗功率相等,为提高生 产效率,一般采用提高进给量而不是背吃刀 量的措施。
2 . 刀具的磨损原因:
(1)硬质点磨损 (2)粘结磨损 (3)扩散磨损 (4)氧化磨损 (5)相变磨损
(1)硬质点磨损
因为工件材料中含有一些碳化物、氮化物、
积屑瘤残留物等硬质点杂质,在金属加工过 程中,会将刀具表面划伤,造成机械磨损。 低速刀具磨损的主要原因是硬质点磨损。
(1)切削用量 经验公式:高速钢刀具(加工材料45钢): θ = 140~170a 0.080.1 0.2 0v 0.35 0.45 f .3 p 硬质合金刀具(加工材料45钢): θ = 320a f 0.15 v 0.05 0 .26 0 .41 切削用量三要素υpc、 ap 、f中, 切削速度υc对温度的影响最显著,因为指数最大,切削 速度增加一倍,温度约增加32%; 其次是进给量f ,进给量增加一倍,温度约升高18%, 背吃刀量ap影响最小,约7%。
(2)粘结磨损
加工过程中,切屑与刀具接触面在一定的温
度与压力下,产生塑性变形而发生冷焊现象 后,刀具表面粘结点被切屑带走而发生的磨 损。一般,具有较大的抗剪和抗拉强度的刀 具抗粘结磨损能力强,如高速钢刀具具有较 强的抗粘结磨损能力。
(3)扩散磨损
由于切削时高温作用,刀具与工件材料中的
合金元素相互扩散,而造成刀具磨损。硬质 合金刀具和金刚石刀具切削钢件温度较高时, 常发生扩散磨损。金刚石刀具不宜加工钢铁 材料。一般在刀具表层涂覆TiC、TiN、 Al2O3等,能有效提高抗扩散磨损能力。
种。对一定的刀具和工件材料,起主导作用 的是切削温度。在低温区,一般以硬质点磨 损为主;在高温区以粘结磨损、扩散磨损、 氧化磨损等为主。
积屑瘤对金属切削过程产生的影响问题?
(1)实际刀具前角如何变化?
(2)实际切削厚度如何变化?
(3)加工后表面粗糙度如何变化?
(4)切削刀具的耐用度如何变化?
Kc可以查表。
3.影响切削力的因素 (1)工件材料 (2)切削用量 ①、背吃刀量ap与进给量f影响 ②、切削速度 (3)刀具几何参数 ①、刀具前角 ②、刀具主偏角κr和刀尖圆弧半径 ③、刀具刃倾角λs (4)刀具材料与切削的强度愈高,硬度越大,加工硬化
(4)切削刀具的耐用度降低
从积屑瘤在刀具上的粘附来看,积屑瘤应该
对刀具有保护作用,它代替刀具切削,减少 了刀具磨损。 积屑瘤的粘附是不稳定的,它会周期性的从 刀具上脱落,当它脱落时,可能使刀具表面 金属剥落,从而使刀具磨损加大。对于硬质 合金刀具这一点表现尤为明显。
