晶振FM发射电路
晶振振荡电路工作原理
晶振振荡电路工作原理
晶振振荡电路工作原理是指晶振电路是通过负反馈作用，使得晶振产生的输出信号可以维持在一定的频率和幅度范围内稳定振荡的电路。
晶振振荡电路通常由一个晶振器件（如石英晶体）和一个放大器组成。
晶振器件具有自身的共振频率，当外加电源信号与晶振器件共振频率相等时，晶振器件会开始振荡。
晶振器件的振荡信号经过放大器放大后再馈回到晶振器件内部，形成一个闭环系统。
通过精确控制放大增益和相位关系，使得振荡信号能够持续稳定地输出。
具体工作原理如下：
1. 初始状态下，晶振器件未开始振荡，放大器的放大增益较低。
2. 外加电源信号被放大器放大后，输入晶振器件。
3. 在晶振器件内部，振荡信号被放大并反馈到放大器。
4. 反馈信号进一步增大放大器的放大增益，增大了晶振器件的振荡幅度。
5. 这种正反馈作用会使得晶振器件持续增大振荡信号，并将其输出。
6. 当输出的振荡信号达到一定幅度时，放大器的放大倍数达到平衡，振荡信号稳定在一定的幅度和频率范围内。
7. 当外界条件发生变化（如温度变化），晶振器件的共振频率会发生微小变化。
8. 反馈信号会自动调节放大器的放大增益，使得输出的振荡信号保持在与晶振器件共振的频率上。
通过这种负反馈机制，晶振振荡电路能够自动调节自身的输出，使得晶振器件的振荡频率能够稳定在指定范围内。
晶振电路介绍
晶振电路介绍晶振电路是一种常见的电子电路，它主要用于产生稳定的高频信号。
晶振电路由晶体振荡器和放大器组成，可以用于各种电子设备中，如计算机、通信设备、电视机、音响等。
晶体振荡器是晶振电路的核心部件，它是一种能够产生稳定高频信号的电子元件。
晶体振荡器的工作原理是利用晶体的谐振特性，将电能转换为机械振动能，并将机械振动能转换为电能，从而产生稳定的高频信号。
晶体振荡器的稳定性和频率精度非常高，可以达到非常高的精度要求。
晶振电路的放大器部分主要是为了放大晶体振荡器产生的信号，使其能够驱动其他电子元件。
放大器部分通常采用晶体管、场效应管、集成电路等元件，可以根据需要进行选择。
晶振电路的应用非常广泛，下面介绍几个常见的应用场景。
1.计算机计算机中的时钟电路就是一种晶振电路。
计算机需要一个稳定的高频信号来同步各个部件的工作，以确保计算机的正常运行。
时钟电路通常采用晶体振荡器作为信号源，通过放大器将信号放大后，送入计算机的各个部件。
2.通信设备通信设备中的频率合成器就是一种晶振电路。
频率合成器可以根据需要产生不同频率的信号，用于调制和解调信号。
频率合成器通常采用多个晶体振荡器和放大器组成，可以产生多个不同频率的信号。
3.电视机电视机中的水平振荡器和垂直振荡器也是一种晶振电路。
水平振荡器和垂直振荡器分别用于控制电视机的水平扫描和垂直扫描，以显示图像。
水平振荡器和垂直振荡器通常采用晶体振荡器和放大器组成，可以产生稳定的高频信号。
4.音响音响中的数字音频处理器也是一种晶振电路。
数字音频处理器可以将模拟音频信号转换为数字信号，进行数字信号处理后再转换为模拟信号输出。
数字音频处理器通常采用晶体振荡器作为时钟信号源，通过放大器将信号放大后，送入数字信号处理器中。
晶振电路是一种非常重要的电子电路，它可以产生稳定的高频信号，用于各种电子设备中。
晶振电路的稳定性和频率精度非常高，可以满足各种精度要求。
在实际应用中，需要根据具体的需求选择合适的晶体振荡器和放大器，以确保电路的正常工作。
调频发射机电路设计资料
调频发射机电路设计资料一、调频发射机电路设计的基本原理：晶体振荡器常用于产生高稳定性的参考频率。
频率乘法器则可以将其乘以所需的倍数，以获得所需的射频信号频率。
滤波器用于消除锯齿波形，以及对射频信号进行滤波，以保证信号质量。
二、调频发射机电路设计的步骤：1.确定射频信号频率范围：根据应用需求，确定射频信号的频率范围。
常见的FM广播频率范围是88-108MHz。
2.设计VCO电路：根据射频信号频率范围，设计合适的VCO电路。
VCO电路一般采用压控型振荡器，通过改变其电压来改变频率输出。
可以使用压控电容二极管或压控电感等元件来实现电压对频率的控制。
3.频率乘法器设计：根据需要提高射频信号输出频率，设计合适的频率乘法器电路。
常用的频率乘法器电路包括倍频器、三重频器等。
4.射频滤波器设计：为了保证射频信号质量，需要设计合适的射频滤波器。
射频滤波器可以通过使用LC电路、微带线滤波器等来实现。
滤波器的设计需要考虑频率范围和带宽等因素。
5.功率放大器设计：为了提高输出功率，可以在射频信号输出之前添加功率放大器。
功率放大器一般采用晶体管、功率放大模块等。
放大器设计需要考虑输出功率和频率响应等因素。
6.其他辅助电路设计：在调频发射机电路中，还需要包含其他辅助电路，如音频输入电路、频率稳定电路、限幅器电路、调制电路等。
三、调频发射机电路设计的应用：在广播电台中，调频发射机电路用于将音频信号转化为对应的射频信号，并发送到天线中进行传输。
在无线电对讲机中，调频发射机电路用于将话音信号转化为无线射频信号，并发送到其他对讲机中进行通信。
在无线数传系统中，调频发射机电路用于将数字信号转化为对应的射频信号，并发送到接收端进行数据传输。
总之，调频发射机电路设计是无线通信领域的重要组成部分，它的设计需要考虑频率稳定性、信号品质、功率输出、射频滤波等因素，以满足不同应用的需求。
FM发射器电路——全集
一．FM调频发射器............................................................................. - 1 - 二．容易制的FM调频发射器........................................................... - 8 - 三．FM发射器电路——全集 ............................................................ - 13 - MC2831组成的无线电发射电路 ...................................................... - 23 - 微型无线监听调频(FM)发射机电路图(二张原理图) .................... - 25 - FM发射器模块电路图....................................................................... - 31 - BP机式FM立体声发射装置............................................................ - 48 -一．FM调频发射器电阻：1k x 1 ; 3.3k x 1; 47k x 1 4.7k x 1; 4.3k x 1; 51k x 1; 6.8k x 1; 10k x 2;电容：1）、电解型：1uF x 1 ; 10uF x 1;2)、普通型：1000pF x 2 ; 1uF x 1 ; 20pF x 2 ; 10pF x 2 ; 12pF x 1 ; 68pF x 1 ;三极管：9014 x 1 ; 9018 x 2 ;电感线圈：0.47mm&6T x 3;发射天线1根；Microphone 1个；DC 直流电源供电3.7V直稳制作分析：声音清晰，不跑频，调制在96MHZ附近。

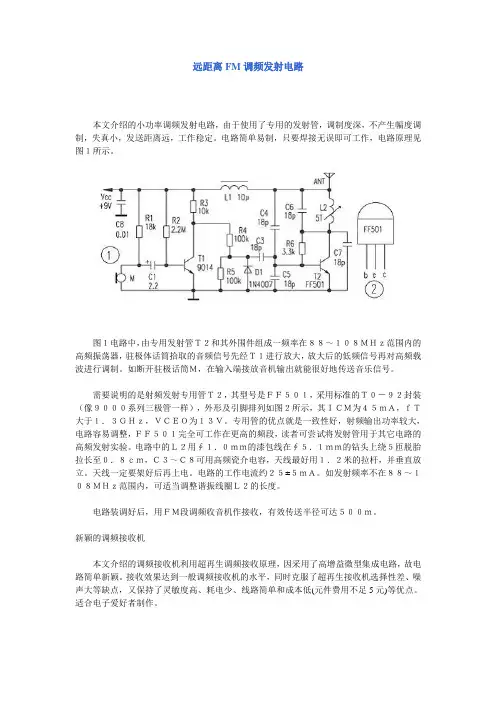

远距离FM调频发射电路
远距离FM调频发射电路本文介绍的小功率调频发射电路，由于使用了专用的发射管，调制度深，不产生幅度调制，失真小，发送距离远，工作稳定。
电路简单易制，只要焊接无误即可工作，电路原理见图１所示。
图１电路中，由专用发射管Ｔ２和其外围件组成一频率在８８～１０８ＭＨｚ范围内的高频振荡器，驻极体话筒拾取的音频信号先经Ｔ１进行放大，放大后的低频信号再对高频载波进行调制。
如断开驻极话筒Ｍ，在输入端接放音机输出就能很好地传送音乐信号。
需要说明的是射频发射专用管Ｔ２，其型号是ＦＦ５０１，采用标准的Ｔ０－９２封装（像９０００系列三极管一样），外形及引脚排列如图２所示，其ＩＣＭ为４５ｍＡ，ｆＴ大于１．３ＧＨｚ，ＶＣＥＯ为１３Ｖ。
专用管的优点就是一致性好，射频输出功率较大，电路容易调整，ＦＦ５０１完全可工作在更高的频段，读者可尝试将发射管用于其它电路的高频发射实验。
电路中的Ｌ２用∮１．０ｍｍ的漆包线在∮５．１ｍｍ的钻头上绕５匝脱胎拉长至０．８ｃｍ，Ｃ３～Ｃ８可用高频瓷介电容，天线最好用１．２米的拉杆，并垂直放立。
天线一定要架好后再上电。
电路的工作电流约２５±５ｍＡ。
如发射频率不在８８～１０８ＭＨｚ范围内，可适当调整谐振线圈Ｌ２的长度。
电路装调好后，用ＦＭ段调频收音机作接收，有效传送半径可达５００ｍ。
新颖的调频接收机本文介绍的调频接收机利用超再生调频接收原理，因采用了高增益微型集成电路，故电路简单新颖。
接收效果达到一般调频接收机的水平，同时克服了超再生接收机选择性差、噪声大等缺点，又保持了灵敏度高、耗电少、线路简单和成本低(元件费用不足5元)等优点。
适合电子爱好者制作。
该机的电路原理图如图所示。
由超再生调频接收、FM-AM变换部分、调幅检波及低放电路组成。
调频波的超再生接收，实际上就是将调频波转换成调幅波，同时对调幅波进行包络检波以得到低频信号。
图中的三极管VTl及外围元件组成典型的超再生调频接收电路，并将调频波信号转换成调幅信号以及进行包络检波输出音频信号。
晶振电路原理
晶体振荡器，简称晶振。
在电气上它可以等效成一个电容和一个电阻并联再串联一个电容的二端网络，电工学上这个网络有两个谐振点，以频率的高低分其中较低的频率是串联谐振，较高的频率是并联谐振。
由于晶体自身的特性致使这两个频率的距离相当的接近，在这个极窄的频率范围内，晶振等效为一个电感，所以只要晶振的两端并联上合适的电容它就会组成并联谐振电路。
这个并联谐振电路加到一个负反馈电路中就可以构成正弦波振荡电路，由于晶振等效为电感的频率范围很窄，所以即使其他元件的参数变化很大，这个振荡器的频率也不会有很大的变化。
晶振有一个重要的参数，那就是负载电容值，选择与负载电容值相等的并联电容，就可以得到晶振标称的谐振频率。
一般的晶振振荡电路都是在一个反相放大器（注意是放大器不是反相器）的两端接入晶振，再有两个电容分别接到晶振的两端，每个电容的另一端再接到地，这两个电容串联的容量值就应该等于负载电容，请注意一般IC 的引脚都有等效输入电容，这个不能忽略。
一般的晶振的负载电容为15p 或12.5p ，如果再考虑元件引脚的等效输入电容，则两个22p 的电容构成晶振的振荡电路就是比较好的选择。
晶体振荡器也分为无源晶振和有源晶振两种类型。
无源晶振与有源晶振（谐振）的英文名称不同，无源晶振为crystal （晶体），而有源晶振则叫做oscillator （振荡器）。
无源晶振需要借助于时钟电路才能产生振荡信号，自身无法振荡起来，所以“无源晶振”这个说法并不准确；有源晶振是一个完整的谐振振荡器。
谐振振荡器包括石英（或其晶体材料）晶体谐振器，陶瓷谐振器，LC谐振器等。
晶振与谐振振荡器有其共同的交集有源晶体谐振振荡器。
石英晶片所以能做振荡电路（谐振）是基于它的压电效应，从物理学中知道，若在晶片的两个极板间加一电场，会使晶体产生机械变形；反之，若在极板间施加机械力，又会在相应的方向上产生电场，这种现象称为压电效应。
如在极板间所加的是交变电压，就会产生机械变形振动，同时机械变形振动又会产生交变电场。
2SC1970制作FM发射机
2SC1970制作FM发射机
这台FM发射机利用闲置的拆机零件组成，可用于音乐或语音信号的调频发射，用普通FM收音机于2kM以外接收。
整机电路如附图所示。
外来音频信号经三极管Tr1放大后加载于二极管D1。
Tr2与晶振，线卷T1等构成25MHz高频振荡器。
音频信号的调制没有使用变容二极管．而是用普通整流二极管V06G替代。
V06G和25MHz晶振均从旧电脑中拆得．25MHz调频信号经线卷T2耦合至下级。
为了获得100MHz的调频信号输出．由Tr3、Tr4、线卷T3等构成倍频级。
获得50MHz信号并经线卷T4耦合至下级。
T5、T6、线卷L5等将输人信号再次倍频，得到100MHz调频信号并经T6耦合至激励级。
高频功率放大采用高频放大管2SC1970．其参数为40v、0.6A．功率1.3W、频率175MHz。
该级集电极电流为0.15A。
高频输出信号可接至天线对外发射。
在50负载电阻上实测输出功率达0.25W．在直线距离2.5kM时可稳定接收。
(编者按：使用无线电发射机请遵守国家有关法规)
注意：需要把两张图合并起来才是完整的电路图。
FM发射电路图
FM发射器电路——全集本电路图所用到的元器件：BBC109C电路如图所示。
它包括红外传感头、电子开关、音响发声电路、无线FM电路等。
将它安装在银行、密室或库房等需要监护的场所，用于晚上代替人员值守，当有人潜入作案时，电路将自动发出调频(FM)无线报警信号，附近(500m)的值班人员从FM收音机中可收到“呜呜……”作响的报警信号．从而采取积极的防范措施。
高频发射管D40揭密最早的关于"D40"文章从电路明显可以看出电路还较简易，不够完善，但这篇文章的历史意义要远远大于他的实际制作意义，我想也是这篇文章给了业余调频发烧友一个美丽的梦。
晓吴：这是一篇刊登在《家电维修》1992年第7期上的文章，名叫《超远程无线话筒》，作者是李栋鑫，说是能在开阔地最远可以发射1.5kM。
我看到这篇文章是在95年还是96年的时候，当时我真的对这管子是日思夜想，千方百计的想买到这个神奇的管子，但几年后我终于明白了些什么…………D40 这个管子最早初现在1992年《家用电器》刊登的一篇《超远程调频无线话筒》文章提到的，文章发表后，无线电爱好者无不为它神往，但确苦于没D40的参数，无法制做，正在吊足所有人胃口时，巧在这时，半年后又一篇《超远程调频无线话筒》一文答读者见刊，声称D40为特殊新型产品，并提供了该管的性能指标：D40 管是台湾敏通公司的产品，进口时型号已被抹去，电气参数BVCE0>9V、ft>280MHz、PCM:1W、ICM:150mA、β>120，声称据他们了解国内市场目前是不可能有买或替代品，只有他们有货可供，12.5元/只(相当与一只2SC1971的价)。
几年来，圈内又相继出现了所谓发射距离更远的D50的精品发射管，一时间电子报刊与网上有供D40、D50的信息漫天飞，，无意例外他们的价格都高的离谱，甚至我还看到了声称可以发射5公里的发射管D60的广告，我的天那！但是到你经过千方百计真的把那些所谓的D系列弄到手时，你却发现并不像传说的那样好使，为什么哪？当你仔细观察这些D管是它们不是被打磨掉了原有型号就是又被重新印是了D40、D50的字样，没见有人买到过真正用激光印有D40的管子。
收藏！经典，双管，微型FM发射机电路图，简单到可自制
收藏！经典，双管，微型FM发射机电路图，简单到可自制这里介绍的微型FM调频发射机电路，是微型无线调频话筒的一种。
它使用双管推挽式发射电路，发射频率设定在88~108MHz民用调频广播频段，使用普通调频收音机就能够接收信号。
1、电路原理如下图所示，是微型FM调频发射机电路图。
微型FM调频发射机电路图电路中，包括音频转换和高频振荡调制两部分。
驻极体话筒BM拾取外界音频，并转换成电信号，经C1耦合到高频振荡电路进行调频调制。
两个三极管VT1和VT2的集电极与基极相互交叉连接，并与L、C2组成的谐振回路，构成高频振荡器。
振荡频率，由三极管的结电容、L、C2共同决定，经过C1耦合到来的音频信号，将改变三极管的结电容，引起谐振回路参数改变，从而将振荡频率调制，让频率的变化跟随音频信号而变化。
调制后的调频信号，经过C3耦合到天线，发射出去。
2、元器件选择与制作谐振电感L需要自制，如下图所示。
谐振电感的制作谐振电感L，用直接0.5mm漆包线在直径5mm钻头柄上，作为骨架绕制5匝，然后抽出，形成空心线圈，并适当拉长即可。
驻极体话筒的焊盘，一般没有安装引脚，可以根据自己的安装需要，用电线或者电阻的引脚作为安装引出线，如下图所示。
给驻极体话筒安装引脚对于发射天线，可以使用一根30cm~50cm的软导线。
3、电路调试调试第一步，要确定电路是否起振，如下图所示，无示波器时，可以使用万用表简单的检测是否起振。
无示波器时的振荡器起振的检测方法尽量使用指针万用表，放置直流10V档位，测量R2的压降，测量时，用导线短路L，点触即可，可以迫使电路在振荡和停振来回切换，以便判断是否起振。
调试第二步，调制发射频率，如下图所示。
发射频率的调整调整L的每匝间距，可以改变发射频率，用FM调频收音机，设定一个没有电台的频率，然后调节L的间距，直到收音机中收到信号即可。
内容来自今日头条。
自己制作FM发射器，PCB
自己制作FM发射器，PCB自制FM发射器前几天买了几块覆铜板，于是手痒痒，所以发个自己制作的作品，顺便说说自制PCB的过程不多说了，先看看电路原理图这是供选用的零件，（说明一下，如果没有9011可用9014替换）还有调试过程这是PCB图用面包板测试，必不可少的一部。
呵呵，测试成功后就开始准备制作了先把自己这简陋的电源拿出来给大家看看，献丑了。
1.25~30v连续可调，电流300ma，虽然有点丑，但是还是很实用的接下来就是准备做PCB了，先找来覆铜板，先用记号笔画好尺寸然后用尺子比这（最好是钢尺），然后用断了的小钢锯使劲划画了记号的线。
我发现这小钢锯还是很好用的反面再来几下多划几次后，把覆铜板的划痕处对准桌子边缘，然后用力往下按，记住，要干脆利落的用力，然后覆铜板就下来了下来了用细砂纸打磨边缘我磨呀磨然后再磨铜面，磨得越光越亮越好磨好后的样子哎呀！我巨大的移动电源不小心也上相了然后要在铜板上画线勒现在还没有打印机，所以只能先用油笔代替一下了先把PCB图用彩笔绘制到这张黄表纸上绘好后的样子然后把纸固定在覆铜板上，然后用记号笔点上点，然后就印到覆铜板上了揭下纸后，再用记号笔涂好接下来就要准备腐蚀了，这是蓝色环保蚀刻机，大家也可以用盐酸加双氧水加水。
还有很多方法，大家可以自己试试某宝上的电子称，24包邮，最大称重1Kg，误差0.1g按比例对好蚀刻剂放在盘子里摇晃以充分融化把覆铜板放进去，要不断地摇晃快好了用了近20分钟，终于好了接下来是打眼，先用钉子在需要打眼的地方冲几次，以防止电钻同心度差打孔打偏了冲好后的样子接下来就要打眼了，就是用的后面的手电钻，具体过程没拍照，用手电钻打孔可是一项体力活啊，好想有台钻然后用酒精洗掉油层把原件放上，遵循先焊小的后焊大的的原则把各元件焊好这是焊好后的后面然后就是调试了，最终频率落在了97.2Mhz到此，PCB 就制作完了。
频率稳定的简易调频发射电路
一、频率稳定的调频信号传输电路。
图1所示电路可以将音频信号以调频（FM）的方式传送到异地。
图中，VT1、R2、R3、C2、C3、L1、Cx组成谐振频率在88MHz～110MHz之间的电容三点式调频振荡电路。
话筒B将声音信号转换成电信号后经过耦合电容C1送入三极管VT1的基极。
此时，VT1的基极电压将随着音频信号的变化而变化，于是VT1的集电结电容也相应变化，引起振荡器的振荡频率随之变化，达到调频的目的。
VT1集电极负载L1、Cx、C3等调谐回路决定了高频振荡器的振荡频率（即发射频率），由于C3、L1的参数为固定值，所以电容Cx为振荡频率调整电容，调整电容Cx可以改变该发射器的发射频率，当Cx的电容量为12.5pF时，发射频率约为108MHz。
包含有声音信号的调频信号由VT1的集电极输出，并由发射天线向空中发射。
天线接在VT1的集电极，长度约为690mm时发射效果最佳。
L1的电感量为0.17μH，如果买不到成品电感，也可以自己绕制。
绕制电感的电感量与线圈骨架的直径、长度以及匝数有关，如图2所示。
图中，r表示骨架的半径（单位为mm），x表示线圈成型后的长度（单位为mm），n表示线圈的匝数，电感量为n2×r2/(228.6r+254x）（μH）。
据以上方法，电感L1用φ0.1mm的漆包线在直径为6.7mm的圆形木棒上绕5～6匝，然后脱胎并将线圈长度拉至6.4mm即可二、高保真调频音频信号传输电路在深夜看电视时通常都要降低音量以免影响他人休息，这就有可能听不清电视伴音。
如果有一个电路能够将电视伴音信号发射到周围空间，然后再用调频收音机接收就能很好地解决这个问题。
该电路如图1所示。
图1电路中，VT1及其外围电路组成振荡电路，振荡频率约为98MHz，R1、Cx为音频预加重电路，用来改善音频信号的频率响应，提高音质。
L1、L2均采用1mm的漆包线在5mm的骨架上绕10匝脱胎而成，将其长度拉长为11mm左右即可，如图2所示。
FM调频发射器制作资料
调频无线话筒电路图-调频无线话筒制作-自制无线话筒本文介绍一种简单的无线话筒。
可在调频广播波段实行无线发射。
本机可用于监听、信号转发和电化教学。
由于结构简单、装调容易，所以很适合初学者装置。
一、无线话筒的电路图和工作原理图1是调频无线话筒的电路图。
图1 无线话筒的电路图驻极体话筒将声音转变为音频电流，加在由晶体管V、线圈L和电容器Ｃ1组成的高频振荡器上，形成调频信号由天线发射到空间。
在10米范围内，由具有调频广播波段（FM波段）的收音机接收，经扬声器还原成的声音，实现声音的无线传播。
二、元件的规格和检测方法本机结构简单，包括电池在内，一共才有8只元件。
C1为10PF瓷片电容器Ｃ2为10uＦ电解电容器Ｒ为lk 1／8Ｗ碳膜电阻k为拨动开关V为高频三极管9018日ＢＭ为小型驻极体话筒L为空心线圈。
驻极体话筒灵敏度越高，无线话筒的效果越好。
它的外形和测试方法见图2，对话筒吹气时，万用表指针摆动越大，驻极体话筒越灵敏。
图2 驻极体话筒检测L是空心电感线圈。
用?0．5毫米的漆包线在元珠笔芯上密绕10圈。
用小刀将线圈两端刮去漆皮后镀锡，可点上一些石蜡油固定线圈然后抽出元珠笔芯，形成空心线圈（如图3）。
三、焊接电路图4是调频无线话筒的印刷电路图。
图3 线圈L的绕法图4 印刷电路板1．将各元件引脚镀锡后插入印刷电路板对应位置。
各元件引脚应尽量留短一些。
2．逐个焊接各元件引脚。
焊点应小而圆滑不应有虚焊和假焊。
焊接线圈时，注意不能使线圈变形。
3．用一根长40－60厘米的多股塑皮软线做天线。
一端焊在印刷电路板上，另一端自然伸开。
四、电路的调试1．先检查印刷电路板和焊接情况，应元短路和虚、假焊现象。
然后可接通电源。
2．用万用表直流电压档测量晶体管V基极发射极问电压，应为0·7伏左右。
若将线圈Ｌ两端短路，电压应有一定变化，说明电路已经振荡。
3．打开收音机，拉出收音机天线，波段开关置于FM波段，（频率范围为88兆赫至108兆赫）将无线话筒天线搭在收音机上。
陶瓷晶振调频发射电路
陶瓷晶振调频发射电路1.引言1.1 概述概述部分:陶瓷晶振调频发射电路是一种利用陶瓷晶振器实现调频发射的电路系统。
陶瓷晶振调频发射电路在无线通信领域中具有重要的应用价值和发展潜力。
本文将通过对陶瓷晶振的基本原理和特点以及调频发射电路的原理和应用进行探究和分析，来总结陶瓷晶振调频发射电路的优势，并展望其未来的发展前景。
陶瓷晶振作为一种常见的振荡器材料，具有稳定性高、体积小、成本低等特点，使其在无线通信领域被广泛应用。
调频发射电路是一种能够在不同频率间进行切换并实现信号调制的电路系统。
将陶瓷晶振与调频发射电路相结合，可以实现无线通信设备中的信号产生和传输。
在本文的后续部分，将首先介绍陶瓷晶振的基本原理和特点。
陶瓷晶振的工作原理是通过加电场使陶瓷晶体发生机械振动，从而产生稳定的频率信号。
其特点是频率稳定度高、振荡幅度大、温度稳定性好等。
然后，将详细探讨调频发射电路的原理和应用。
调频发射电路通过对信号进行调制和调频，将其转化为适合无线传输的信号。
调频发射电路具有频率切换快、抗干扰能力强、传输距离远等优势。
经过对陶瓷晶振和调频发射电路的分析比较，可以得出陶瓷晶振调频发射电路的优势。
其频率稳定度高和传输距离远，能够满足无线通信设备对稳定信号的要求。
此外，陶瓷晶振调频发射电路体积小、功耗低、制造成本较低，便于实际应用。
展望未来，陶瓷晶振调频发射电路的发展前景广阔。
随着无线通信技术的不断进步和应用领域的拓展，陶瓷晶振调频发射电路有望实现更高的频率稳定度、更快的频率切换速度和更远的传输距离。
此外，随着科技的进步，陶瓷晶振调频发射电路有望与其他相关技术相结合，推动无线通信领域的创新与发展。
综上所述，本文旨在通过对陶瓷晶振调频发射电路的探讨和分析，总结其优势，并展望其未来的发展前景。
通过本文的阐述，相信读者对陶瓷晶振调频发射电路的相关知识和应用将有更深入的理解。
1.2文章结构1.2 文章结构本文按照以下结构进行论述：1) 引言：介绍文章的背景和研究目的，概述陶瓷晶振调频发射电路的重要性。
FM发射电路,从简单到复杂
FM 发射电路，从简单到复杂最简单的FM 发射电路该电路是最简单的FM 电路，你可以得到。
它没有麦克风，但线圈很容易检测到振动，拿起放在桌子上的振动会在接收机中听到噪音。
该电路没有任何可调部件，线圈决定了频率。
平常见到的FM发射电路，其决定频率的部件被称为调谐电路，由一个线圈和电容组成。
该电路不具备此功能。
通过47k 让晶体管导通，电流脉冲通过15 匝线圈，并通过22n 的电容向晶体管的基极反馈6 匝线圈通过的磁通。
此脉冲由晶体管放大，电路始终处于工作状态。
振荡频率是由6 匝线圈决定。
改变匝数或拨动疏密，频率将改变。
本电路约工作在90MHz 频率，消耗约16 毫安电流。
线圈在3mm 的钻头上绕制，使用0.5mm 线径。
个很好的晶体管FM 发射电路该电路采用调谐电路或创建工作频率的谐振电路。
为了获得最佳井台匕性能。
电路的所有组件应该紧凑安装在印刷电路板上，下面的照片显示在PCB 板上的组件：改进设计本设计采用“螺纹磁芯调谐线圈”设置频率。
这意味着可以拧入和拧出线圈芯子。
这种类型的电路稳定性比上个电路不提供任何改善。
(在后面的电路中，我们将显示如何提高稳定性，以提高稳定性的主要方法是增加一个“缓冲” 的阶段，将振荡器和输出电路分离。
)天线连接到晶体管的集电极，如果手靠近将导致频率漂移。
该电路的范围是200 米左右，电流消耗约为7 毫安。
麦克风已从振荡器分离，这允许通过22K 电阻设置麦克风的增益。
降低电阻，使话筒更敏感。
该FM 发射电路是用一个晶体管当中最好的。
更稳定如果您想改善上个电路的频率漂移稳定性，天线部分可以改动，将电感线圈抽头接入天线。
发射范围不会明显变化，但稳定性更好，频率漂移不会那么严重。
2 晶体管FM 发射电路一个渐进的步骤是添加一个晶体管，提高驻极体麦克风的灵敏度。
驻极体麦克风包含场效应晶体管，你可以认为它是个放大阶段。
这就是为什么驻极体麦克风具有很好的输出。
只有一个非常简单的自偏置共发射极级是必要的。
晶振电路图及工作原理
晶振电路图及工作原理
晶振电路是一种时钟源，它由电子元件组成，可以将外部电源转换成正弦波。
它产生电子设备中常用的频率，用来控制定时器、计算机、通信设备以及其他电子设备的时钟信号。
晶振电路是电子工程中最常见的元件之一，它可以稳定的产生一种精确的频率，具有非常重要的作用。
晶振电路由电阻器、电容器和晶体构成，其中晶体是核心组件，也是电路中最昂贵的元件。
晶体由多层硅片和一块金属外壳构成，硅片上覆盖有一层金属电极，并且有两个固定的引线，内部晶体可以受外部电源的控制而发生频率计数，从而产生一致的频率信号输出。
晶振电路的工作原理其实很简单，当外部电源给它输入电压时，晶体内部的金属电极就开始受到振动的影响，晶体内部的引线也开始发生振动，由于晶体的特性，它的振动频率固定，所以整个晶振电路也就可以产生固定的频率信号输出。
晶振电路的精度和可靠性很高，它在很多地方都可以找到应用。
例如，在无线电对讲机中，晶振电路可以稳定的产生频率，有利于保持正确的接收和发射频率；在电子钟表中，晶振电路可以保持正确的时间频率；在计算机中，晶振电路也是重要的元件之一，可以精确地控制计
算机的时钟速度。
晶振电路的安装也是很简单的，一般在电子设备的机壳内安装晶振电路，然后将晶体的两个引线连接到电路板上的接口上，如果需要精确控制不同频率，可以在晶振电路的外部安装一个可调电阻，来改变晶振电路的频率。
总之，晶振电路是一种精确、可靠的时钟源，它可以用来驱动很多不同的电子设备，发挥着重要的作用。
虽然它的结构很简单，但它能够精确的控制设备的时钟速度，从而使设备更加可靠。
晶振FM发射电路
晶振FM发射电路此晶振FM发射电路经过一晚上的折腾将音质差音量小的问题显著改善，特将成果分享给爱玩的你，此电路工作非常稳定、手怎么摸电路板怎么移动电路板都不会飘频，不要和电容三点式振荡电路混为一谈晶振找了20多个只有26.601712Mhz这个晶振音质做好、频率落在收音机的106.4频段上，变容二极管2个串联、1~5uh电感用色环电感，大家做的时候10k和两个5.1k电阻不要偏差太大、会影响音量和音质的、供电电压低于10V音质会变差，所以说供电不要低于12V。
变容二极管可用V06G整流二极管代替自我感觉经此发射电路发射出去的信号收音机接收后高音清晰低音浑厚、接收音量也已经做到可以让自己接受的量度了最新电路图做了如下改动，将石英晶振改为陶瓷晶振、增加了一个47K电阻、减少了1个变容二极管、供电电压由12V降低为4.2V可正常工作不影响音质。
其它无改动频率很稳定的FM发射电路图许多无线电爱好者都希望制作一台调频发射器，特别是在８７～１０８ＭＨｚ的调频波段，可利用现成的ＦＭ收音机来接收，因而受到大家的青睐。
在许多刊物中都介绍有调频发射器的实例，但大多数采用电容三点式电路和克拉泼振荡电路。
这种电路虽简单，但它的频率稳定度不高，特别是在业余条件下，稍微动动电路板或天线位置，频率就改变了。
在此笔者介绍一款用晶振稳频的调频发射器。
如图１所示，由Ｖ１及相关阻容元件组成一级音频放大电路，为调制级提供足够强度的音频信号。
Ｄ１是变容二极管，其等效电容量随着两极所加的反向电压变化而变化，从而使晶振及外围电路组成的振荡器中心频率随之变化，达到调频目的。
振荡器输出的信号经Ｖ３倍频、放大，再由调谐变压器完成匹配与滤波后输出。
该电路用了调谐变压器，因而在制作完后要调整其磁心，使之匹配。
其方法是制作一个简易场强电路（如图２所示），接至变压器的输出端，调整磁心，直到电流表指示值最大为止。
电路中所用元器件尽量使用高频特性好的元器件。
10.7m晶振电路
10.7m晶振电路
10.7m晶振电路是一种用于产生10.7兆赫兹（MHz）频率的振荡信号的电路。
这种频率的晶振在无线电通信、调频收音机、电视机等设备中有广泛应用。
10.7m晶振电路通常包括以下组成部分：
1.晶体振荡器：负责产生10.7MHz频率的振荡信号。
2.放大器：将振荡信号放大到合适的电平，以便后续电路能够处理。
3.滤波电路：用于消除杂散信号，提高输出信号的纯净度。
4.输出接口：将处理后的信号输出到其他电路或设备中。
这些组件共同协作，使得10.7m晶振电路能够产生稳定、准确的10.7MHz频率的振荡信号。
这种信号在无线电通信、调频收音机、电视机等设备中发挥着重要作用，例如在调频收音机中，10.7MHz晶振产生的信号用于调频和解调；在电视机中，该频率的晶振用于产生行扫描信号等。
以上信息仅供参考，如有需要，建议咨询专业技术人员。
FM发射器使用的集成电路UPC1651的电路图
FM发射器使用的集成个FM发射器使用的集成电路UPC1651的电路图 。UPC1651是一个宽带UHF硅MMIC放大器。该IC具有1200MHZ的和功率增益高达19dB.The集成电路宽广的频率响应，可从5V直流操作。麦克风拾取的音频信号反馈到输入引脚的IC(PIN2)，通过电容C1。C1作为一个噪声滤波器。调制的调频信号，将可在IC的输出引脚(PIN4 )。电感L1和电容C3的形式创建的振荡必要的LC电路。发射器的频率可以是多种多样的，通过调整电容C3 。
电路图与零件清单
晶振频率可调电路
晶振频率可调电路
晶振频率可调电路是通过改变晶振的频率来实现信号的调制。
这种电路通常由晶体振荡器、变容二极管和电调谐回路等部分组成。
在晶振频率可调电路中，晶体振荡器产生一个原始的振荡信号，该信号的频率由晶体决定。
然后，变容二极管用于调节振荡信号的频率。
通过改变变容二极管的电容值，可以改变振荡信号的频率。
电调谐回路用于控制变容二极管的电容值，从而实现振荡信号的频率调节。
电调谐回路的调谐电压通过改变变容二极管的电容值，进一步改变振荡信号的频率。
晶振频率可调电路通常用于实现无线电信号的调制和解调，例如在无线电通信、广播和雷达等领域中应用。
通过调节晶振的频率，可以实现对信号的调制和解调，实现信息的传输和控制。
需要注意的是，晶振频率可调电路的精度和稳定性对信号的质量和传输距离有重要影响。
因此，在实际应用中，需要选择高精度和高稳定性的晶振和变容二极管，以确保信号的质量和传输距离。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
晶振FM发射电路
此晶振FM发射电路经过一晚上的折腾将音质差音量小的问题显著改善，特将成果分享给爱玩的你，此电路工作非常稳定、手怎么摸电路板怎么移动电路板都不会飘频，不要和电容三点式振荡电路混为一谈
晶振找了20多个只有26.601712Mhz这个晶振音质做好、频率落在收音机的106.4频段上，变容二极管2个串联、1~5uh电感用色环电感，大家做的时候10k和两个5.1k电阻不要偏差太大、会影响音量和音质的、供电电压低于10V音质会变差，所以说供电不要低于12V。
变容二极管可用V06G整流二极管代替
自我感觉经此发射电路发射出去的信号收音机接收后高音清晰低音浑厚、接收音量也已经做到可以让自己接受的量度了
最新电路图做了如下改动，将石英晶振改为陶瓷晶振、增加了一个47K电阻、减少了1个变容二极管、供电电压由12V降低为4.2V
可正常工作不影响音质。
其它无改动
频率很稳定的FM发射电路图
许多无线电爱好者都希望制作一台调频发射器，特别是在８７～１０８ＭＨｚ的调频波段，可利用现成的ＦＭ收音机来接收，因而受到大家的青睐。
在许多刊物中都介绍有调频发射器的实例，但大多数采用电容三点式电路和克拉泼振荡电路。
这种电路虽简单，但它的频率稳定度不高，特别是在业余条件下，稍微动动电路板或天线位置，频率就改变了。
在此笔者介绍一款用晶振稳频的调频发射器。
如图１所示，由Ｖ１及相关阻容元件组成一级音频放大电路，为调制级提供足够强度的音频信号。
Ｄ１是变容二极管，其等效电容量随着两极所加的反向电压变化而变化，从而使晶振及外围电路组成的振荡器中心频率随之变化，达到调频目的。
振荡器输出的信号经Ｖ３倍频、放大，再由调谐变压器完成匹配与滤波后输出。
该电路用了调谐变压器，因而在制作完后要调整其磁心，使之匹配。
其方法是制作一个简易场强电路（如图２所示），接至变压器的输出端，调整磁心，直到电流表指示值最大为止。
电路中所用元器件尽量使用高频特性好的元器件。
晶振选用标称值为２９～３６ＭＨｚ之间的晶振，Ｄ１可用MV2105，变压器需自制，可选用电视中周作骨架，去掉屏蔽罩，用∮０．２ｍｍ左右的漆包线在骨架上初级绕３匝，次级绕１匝。
天线可用１／４波长的软导线代用。
成本低于10元的FM发射器
目前市场上具备FM发射功能的MP3备受消费者关注。
这种功能看起来挺新奇，也可以为MP3播放器增加卖点，其实实现起来并不难。
我们也可以自己动手做一个小型的FM发射机。
在这里介绍一种新型发射机，该机制作简便、音质优良，适合高保真无线音响之用。
该电路只使用了一块芯片（MAX2606），成品的实际尺寸为45mm×27mm（图3），对比市面上通常采用BA1404芯片制作的发射电路，更加小巧，制作更加简单，成本更加低廉。
该芯片MAX2606的主要特点包括低噪声、低功耗、频率范围宽（45MHz 到650MHz）等等，是一个集成了变容二极管的压控振荡器，它的平均振荡频率由L1设置，390nH的电感量可将频率预设定在100MHz左右。
调节电位器R1可以在88～108MHz的FM波段选择一个频道。
输入的左、右音频信号通过R3和R4相加，通过电位器R2衰减，R2的滑线端信号经音量控制后对RF频率进行调制。
输入信号高于60mV时将产生失真，因此，电位器应将信号衰减到该电压以下。
如果缺少标准的FM发射天线，可以用一段1米的电线充当发射天线。
为保证最佳接收效果，它最好与接收天线平行安装。
芯片可工作于3V至5V的单电源，但最好采用电压稳定的电源来供电，以减小频率漂移和噪声。
此发射器的电原理参见图1。
在实际的制作过程中，我们制作了一个电池盒（见图2），这就更加方便了，使用三节普通五号干电池，就可以工作一个多月。
接下来谈一谈有关天线的问题，在实际的制作中，我们尝试了两种天线，一种是自制的环形天线，另一种是拉杆天线。
自制环形发射天线的方法：用直径1～1.2毫米的铜漆包线，绕成直径约10厘米，匝数为2～3匝的圆形环，固定在支座上，如图4所示。
而拉杆天线就是市面上通用的那种。
两种天线各有利弊，环形天线体积小但是覆盖范围不大，一般可以达到半径30米左右。
而拉杆天线的覆盖范围大，使用1米的拉杆天线，半径可以达到100米，而且音质良好。
但是，工作的时候所需空间较大。
读者可以根据需要自行选择，还可以用导线来代替发射天线。
电路制作过程中需要注意一些问题，首先就是在制作PCB板的时候，因为是
100MHz左右的高频信号，所以在布线的时候应该注意一些技巧，比如说，连线尽量短，避免平行走线，连线的拐角大于90度等等，如果不注意这些问题，将降低系统整体的效果，甚至无法正常工作。
图6为该系统的印刷电路板图。
另外，在焊接的时候需要注意三点：其一，MAX2606集成度很高，因此体积很小，这给焊接带来一定的困难，同时，还有焊接温度（300℃）和焊接时间（小于10秒）的限制，在焊接的时候尤其应该注意，如果不正常操作，会造成芯片永久性损坏，也给电路的调试工作带来困难。
所以，需要注意焊接的方式方法。
其二，就是注意天线与电路的耦合问题（图5），这样会使你的系统效果良好，另外，就是注意把天线固定好，以免工作的时候发生移动，影响效果。
其三，PCB板的体积很
小，不易于焊接，需要焊接人员具备良好的焊接技巧，必要的时候可以两个人配合。
此外，该发射机还有很多的用途。
例如从PC机、电视机、CD、DVD等音频输出设备输出的音频信号，经该机调制后发射，使用普通的FM收音机即可接收，且音质良好，等价于无线耳机。
最为重要的就是，该电路的成本极其低廉，实现极其方便。
这样，你就轻松地实现了音频信号的发射与接收。
配戴一副普通的FM收音机，就可以随心所欲的在房间周围或后院走动，同时享受着客厅里电视播放的体育新闻！。
