九年级化学图像题专题训练
中考化学专项训练： 图像题(含解析)
专题1 图像题9. （2018内蒙古自治区呼和浩特市，9题，2分）下列四个图像不能正确反映对应变化关系的是，A. 向一定量的氧化铜粉末中逐滴加入稀硫酸至过量B.将等质量的镁粉和铁粉中分别逐滴加入同浓度的稀盐酸至过量C. 在饱和石灰水中加入少量生石灰D. 在密闭容器中用红磷测定空气中氧气的含量【答案】D【解析】本题是一道化学图像题，考查实验过程中物质之间的量的关系。
A. 开始反应时，氧化铜和稀硫酸反应生成水，溶液中增加了稀硫酸中的溶剂和生成的水，氧化铜反应完毕后，只增加稀硫酸溶液中溶剂，故A正确；B. 向等质量的镁粉和铁粉中分别加入同浓度的稀盐酸，反应开始时，金属都有剩余，酸相同且不足量，所以产生氢气的质量相等，生成的氯化镁和氯化亚铁的质量中，氯化亚铁质量更大。
故B正确；C. 在饱和石灰水中加入少量生石灰，生石灰与饱和石灰水中的溶剂反应，使饱和溶液中溶剂减少，溶质析出，反应完毕后，溶液恢复到原温度，依然是该温度下的饱和溶液，溶质质量分数不变，故C正确；D. 开始红磷燃烧放出热量，气体膨胀，气压变大，随着反应的进行，瓶中气体减少，降低，气压减小，最终瓶内的气压小于瓶内起始气压，故D错误。
（2018河北省，题号7，分值2）图3所示的四个图像，分别对应四种过程，其中正确的是（）A.①分别向等质量Mg和Cu中加入足量等质量、等浓度的稀硫酸B.②分别向等质量且足量的Zn中加入等质量、不同浓度的稀硫酸C.③分别向等质量且足量的Mg和Zn中，加入等质量等浓度的稀硫酸D.④分别向等质量的Mg和Zn中加入等质量、等浓度且足量的稀硫酸【答案】C【解析】A、铜不能和稀硫酸发生反应，并产生氢气，故A选项错误；B、金属过量，所以浓度大的稀硫酸产生的氢气多，故B选项错误；C、等量的足量的金属与等量的等浓度的稀硫酸反应，产生的氢气相同，并且镁比锌活泼，所以镁反应速率较快，C选项正确；D、等量的镁和锌与足量的等质量、等浓度的稀硫酸反应，镁产生的氢气较多，并且镁的速率较快，故D选项错误。
(化学)九年级化学化学图像题汇编专项训练100(附答案)含解析

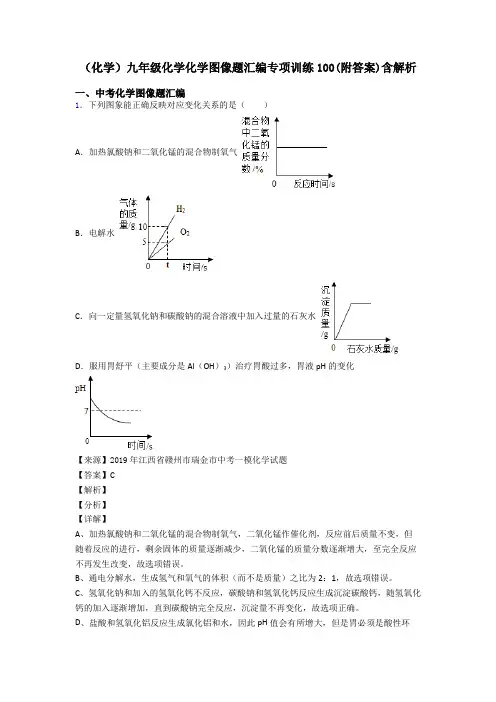

（化学）九年级化学化学图像题汇编专项训练100(附答案)含解析一、中考化学图像题汇编1．下列图象能正确反映对应变化关系的是（）A．加热氯酸钠和二氧化锰的混合物制氧气B．电解水C．向一定量氢氧化钠和碳酸钠的混合溶液中加入过量的石灰水D．服用胃舒平（主要成分是Al（OH）3）治疗胃酸过多，胃液pH的变化【来源】2019年江西省赣州市瑞金市中考一模化学试题【答案】C【解析】【分析】【详解】A、加热氯酸钠和二氧化锰的混合物制氧气，二氧化锰作催化剂，反应前后质量不变，但随着反应的进行，剩余固体的质量逐渐减少，二氧化锰的质量分数逐渐增大，至完全反应不再发生改变，故选项错误。
B、通电分解水，生成氢气和氧气的体积（而不是质量）之比为2：1，故选项错误。
C、氢氧化钠和加入的氢氧化钙不反应，碳酸钠和氢氧化钙反应生成沉淀碳酸钙，随氢氧化钙的加入逐渐增加，直到碳酸钠完全反应，沉淀量不再变化，故选项正确。
D、盐酸和氢氧化铝反应生成氯化铝和水，因此pH值会有所增大，但是胃必须是酸性环境，所以最后pH仍然小于7，故选项错误。
故选：C。
2．向某混合溶液中滴加硫酸溶液的体积和生成气体或沉淀的质量关系如图所示,则该混合溶液可能是A．氯化钠、氯化钡B．氢氧化钠、硝酸钡C．氢氧化钠、碳酸钠D．氯化钠、碳酸钠【答案】C【解析】【分析】使硫酸产生沉淀的物质一般含有钡离子，且产生的沉淀不溶于稀酸。
【详解】A、滴加硫酸溶液,硫酸溶液与氯化钡溶液反应产生硫酸钡沉淀,刚开始就产生沉淀，不符合题意;B、滴加硫酸溶液,氢离子与氢氧根离子反应生成水，硫酸根离子与钡离子反应生成硫酸钡沉淀,因此反应刚开始就有沉淀生成，不符合题意;C、滴加硫酸溶液,硫酸溶液先与氢氧化钠溶液反应，当氢氧化钠溶液反应完,硫酸溶液再与碳酸钠溶液反应产生二氧化碳气体,符合题意;D、滴加硫酸溶液,硫酸溶液与碳酸钠溶液反应产生二氧化碳气体,反应刚开始就有气体产生，不符合题意。
故选C。
【点睛】本题难度较大，易错原因有:①没有掌握物质之间的化学反应;②对酸碱盐之间的优先反应原则不清楚;③没有分析清楚,反应物的量与生成气体或沉淀质量的关系。
九年级化学化学图像题汇编专题训练答案及解析
九年级化学化学图像题汇编专题训练答案及解析一、中考化学图像题汇编1．等质量的M、N两种金属，分别与相同质量分数的足量稀盐酸反应（已知M、N在生成物中均为+2价），生成氢气质量和反应时间的关系如图所示，下列叙述正确的是A．M、N两种金属中较活泼的是N B．生成H2的质量M＜NC．相对原子质量较大的是N D．产生H2的速率N＞M【答案】C【解析】【分析】【详解】A、根据图表中M反应时间短，可知M的活动性比N强，故A不正确；B、根据图表中纵坐标可知，生成H2的质量M＞N，故B不正确；C、金属是等质量的，化合价相等，所以氢气的质量越多，该金属的相等原子质量越小，相对原子质量较大的是N，故C正确；D、根据反应时间，可知产生氢气的速度M＞N，故D不正确。
故选C。
2．下列图象能正确反映其对应实验过程中相关量的变化关系的是（）A．向饱和的石灰水中加入少量的生石灰B．向等质量分数的稀硫酸中，分别加入足量的镁粉和铁粉C．向稀盐酸中不断加入硝酸银溶液D．向一定质量硝酸银和硝酸铜的混合溶液中加入铁粉【答案】A【解析】【分析】【详解】A、生石灰能与水化合生成氢氧化钙，放出热量，氢氧化钙的溶解度随温度的升高而减小，向饱和的石灰水中加入少量的生石灰，温度升高，溶液中溶质质量减小，当温度恢复到室温时溶质质量增大，反应过程消耗了水，最后溶液中溶质的质量小于原来的质量，图像与事实相符，故A正确；B、稀硫酸是等质量且等质量分数，硫酸的质量是相同的，镁和铁的质量是足量的，稀硫酸一定会反应完，由于产生氢气的氢元素全部来自硫酸，所以生成氢气质量相等；镁和铁与稀硫酸反应化学方程式分别为：Mg + H2SO4 = MgSO4 + H2↑，Fe + H2SO4 = FeSO4 + H2↑，根据化学方程式可知，每24份质量镁可生成2份质量的氢气，每56份质量镁可生成2份质量的氢气，所以消耗等质量的金属时，镁产生的氢气多，图像与事实不相符，故B错误；C、盐酸与硝酸银反应生成氯化银沉淀和硝酸，由于有硝酸生成，向稀盐酸中不断加入硝酸银溶液，溶液的pH不会升高到7，图像与事实不相符，故C错误；D、在发生置换反应时，活泼金属一般会先置换活动性较弱的金属，然后再置换活动性较强的金属，铁先与硝酸银发生置换反应后会生成硝酸亚铁和银，根据化学方程式2AgNO3+Fe=Fe(NO3)2+2Ag可知，每56份铁能生成216份质量银，溶液质量会逐渐变小，铁与硝酸铜发生置换反应后生成硝酸亚铁和铜，根据化学方程式Fe+ Cu(NO3)2= Cu + Fe(NO3)2可知，每56份铁能生成64份质量银，溶液质量会逐渐变小。
九年级化学化学图像题汇编专题训练答案及解析

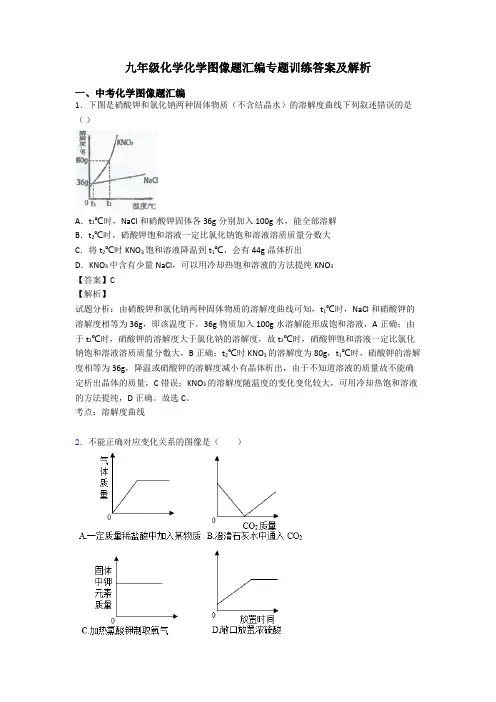

九年级化学化学图像题汇编专题训练答案及解析一、中考化学图像题汇编1．下图是硝酸钾和氯化钠两种固体物质（不含结晶水）的溶解度曲线下列叙述错误的是（）A．t1℃时，NaCl和硝酸钾固体各36g分别加入100g水，能全部溶解B．t2℃时，硝酸钾饱和溶液一定比氯化钠饱和溶液溶质质量分数大C．将t2℃时KNO3饱和溶液降温到t1℃，会有44g晶体析出D．KNO3中含有少量NaCl，可以用冷却热饱和溶液的方法提纯KNO3【答案】C【解析】试题分析：由硝酸钾和氯化钠两种固体物质的溶解度曲线可知，t1℃时，NaCl和硝酸钾的溶解度相等为36g，即该温度下，36g物质加入100g水溶解能形成饱和溶液，A正确；由于t2℃时，硝酸钾的溶解度大于氯化钠的溶解度，故t2℃时，硝酸钾饱和溶液一定比氯化钠饱和溶液溶质质量分数大，B正确；t2℃时KNO3的溶解度为80g，t1℃时，硝酸钾的溶解度相等为36g，降温或硝酸钾的溶解度减小有晶体析出，由于不知道溶液的质量故不能确定析出晶体的质量，C错误；KNO3的溶解度随温度的变化变化较大，可用冷却热饱和溶液的方法提纯，D正确。
故选C。
考点：溶解度曲线2．不能正确对应变化关系的图像是（）A．A图中横坐标既可以表示加入铁粉的质量，也可以表示加入部分变质的苛性钠质量B．B图中纵坐标既可以表示溶质质量，又可表示溶液的导电性C．C图中横坐标既可以表示反应时间，也可以表示加入二氧化锰质量D．D图中纵坐标既可以表示溶剂质量，又可表示溶液质量【答案】A【解析】【详解】A、一定质量的稀盐酸中加入铁粉，铁与稀盐酸反应生成氯化亚铁和氢气，产生氢气的质量从0逐渐增加，稀盐酸完全反应，氢气质量不再增加，A图中横坐标可以表示加入铁粉的质量；苛性钠部分变质，氢氧化钠中含有碳酸钠，一定质量的稀盐酸中加入部分变质的苛性钠，氢氧化钠先与稀盐酸反应生成氯化钠和水，氢氧化钠完全反应后碳酸钠与稀盐酸反应生成氯化钠、二氧化碳和水，因此生成气体的质量先为0，一段时间后逐渐增加，完全反应后质量不再变化，A图中横坐标不能表示加入部分变质的苛性钠质量；A选项图像不能正确表示对应变化关系，符合题意；B、澄清石灰水中加入二氧化碳，氢氧化钙与二氧化碳反应生成碳酸钙沉淀和水，氢氧化钙完全反应后，氢氧化钙随着反应的进行逐渐减少至0，溶质质量逐渐减小至0，溶液中阴阳离子逐渐减少至0，溶液的导电性逐渐减弱至0，继续通入二氧化碳，碳酸钙、二氧化碳和水反应生成碳酸氢钙，碳酸氢钙易溶于水，溶质质量逐渐增加，溶液中阴阳离子逐渐增加，溶液的导电性逐渐增加，B图中纵坐标既可以表示溶质质量，又可表示溶液的导电性，B选项图像能正确表示对应变化关系，不符合题意；C、加热氯酸钾制取氧气，二氧化锰做催化剂，氯酸钾分解生成氯化钾和氧气，根据质量守恒定律，钾元素守恒，反应过程中固体中钾元素质量保持不变，二氧化锰作为催化剂，二氧化锰的质量变化，不影响钾元素质量，C图中横坐标既可以表示反应时间，也可以表示加入二氧化锰质量，C选项图像能正确表示对应变化关系，不符合题意；D、浓硫酸具有吸水性，敞口放置浓硫酸，随着放置时间的延长，浓硫酸逐渐变为稀硫酸，溶液中溶剂的质量逐渐增加，硫酸不挥发，溶质的质量不变，溶液的质量=溶质质量+溶剂质量，溶液的质量逐渐增加，稀硫酸不具有吸水性，一段时间后，溶剂的质量和溶液的质量都不再变化，另外浓硫酸不是100%的纯硫酸，溶剂质量和溶液质量的起始质量不为0，D图中纵坐标既可以表示溶剂质量，又可表示溶液质量，D选项图像能正确表示对应变化关系，不符合题意。
(化学)九年级化学化学图像题汇编专项训练及答案含解析
（化学）九年级化学化学图像题汇编专项训练及答案含解析一、中考化学图像题汇编1．下列图①~④分别与相应的操作过程相对应，其中正确的是（）A．①在恒温的条件下，将足量的氯化钠饱和溶液蒸发适量的水分，溶质质量分数的变化。
B．②向露置在空气中部分变质的氢氧化钠溶液中加入稀盐酸，气体质量的变化。
C．③向氢氧化钠溶液中不断加水稀释，溶液pH的变化。
D．④相同质量的且过量的锌粉和铁粉，分别与质量和质量分数相同的稀盐酸反应，H2质量的变化。
【来源】江苏省盐城市东台市实验中学教育集团城东分校2019-2020学年九年级下学期第一次月考化学试题【答案】B【解析】【分析】【详解】A、饱和溶液恒温蒸发水分，剩余溶液还是这一温度下的饱和溶液，同一物质相同温度下的饱和溶液溶质质量分数是相等的，溶质质量分数的曲线应该是直线，故A不正确；B、变质的氢氧化钠溶液含有氢氧化钠和碳酸钠，加盐酸会先与氢氧化钠反应，不会生成气体，后与碳酸钠反应生成二氧化碳反应直至碳酸钠耗尽，故B正确；C、氢氧化钠溶液显碱性，pH大于7，加水时碱性不断变弱，但其始终显碱性，pH始终大于7，故C不正确；D、金属与酸反应是氢气是来源于酸中的氢元素，两种金属过量，则酸会全部消耗，酸量相等，故生成氢气相等，故D不正确。
故选B。
2．下列图像不能正确反映其对应关系的是A ．常温下向一定质量的稀盐酸中逐渐加入镁条，充分反应(忽略挥发)B ．加热一定质量的高锰酸钾C ．向氯化镁和盐酸的混合溶液中，滴加氢氧化钡溶液D ．分别向等质量的锌粉和铁粉中，加入足量等质量分数的稀盐酸【答案】A【解析】【详解】A 、常温下向一定质量的稀盐酸中逐渐加入镁条，镁与稀盐酸反应生成氯化镁和氢气，随着镁条质量的增加，生成氢气的质量逐渐增加，待稀盐酸完全反应后，不再变化，因此，气体的质量不会一直增加，符合题意；B 、加热一定质量的高锰酸钾，高锰酸钾加热分解为锰酸钾、二氧化锰和氧气，固体质量逐渐减少，固体中锰元素的质量不变，故固体中锰元素的质量分数不断增加，待高锰酸钾完全反应后，不再变化，不符合题意；C 、向氯化镁和盐酸的混合溶液中，滴加氢氧化钡溶液，氢氧化钡先和盐酸反应生成氯化钡和水，因此一开始无沉淀产生，待盐酸完全反应后，再和氯化镁反应生成氢氧化镁沉淀和氯化钡，沉淀质量不断增加，待氯化镁完全反应后，沉淀质量不再变化，不符合题意；D 、分别向等质量的锌粉和铁粉中，加入足量等质量分数的稀盐酸，锌和稀盐酸反应：22Zn+2HCl=ZnCl +H ↑，铁和稀盐酸反应：22Fe+2HCl=FeCl +H ↑，锌比铁活泼，锌反应速率快，反应时间短，锌的相对分子质量大于铁，故铁最后产生氢气的质量多，不符合题意。
人教版九年级化学专题图像类试题(共32张PPT)
通法讲解
要解答此类题，首先要做到“四看”： 一看坐标（横、纵坐标的含义）； 二看起点（图像的起点）； 三看拐点（图像的拐点及终点）； 四看趋势（看图像的走向，如上升还是下降等）。 其次根据图像中给定的量变关系，从图像及相对应的文字 中提取出解决问题的信息（数据、性质、规律等），然后与相 关的化学知识进行有效地迁移、整合，从而综合考虑得出答案。
3.用质量相等的锌粉和铁粉，分别与 溶质质量分数相同、等质量的稀盐酸 充分反应，产生氢气的质量和反应所 用时间的关系如图所示。则 下列说法中不正确的是（ ） A.曲线a、b分别表示锌、铁的反应情况 B.盐酸均反应完，锌、铁有剩余 C.盐酸均反应完，锌恰好完全反应，铁有剩余 D.锌、铁都反应完，盐酸有剩余
考向3 金属与酸反应 （以等价金属Zn、Fe分别与盐酸反应为例）
横坐标表 示反应的 时间
①等质量的金属分别和足量等体积、等浓度的 酸反应时，金属均消耗完，相对原子质量越小 的金属，产生的氢气量越多，曲线的拐点越高
②若金属过量，酸量不足，则酸完全反应，最 终生成氢气的质量相等
横坐标表示 金属的质量
子种类及对应原子个数，再据此写出化学式，如①为
C5H8（若分子中含有C、H、O原子，一般按C、H、O的 顺序排列）。
（2）物质分类的判断： 不同种分子构成的物质是混合物，如②； 由同种分子构成的是纯净物，如③和④。 在纯净物中， 由同种原子构成的分子构成的是单质，如③； 由不同种原子构成的分子构成的是化合物，如④。 若化合物的分子由两种原子构成，则可能是氧化物。
考向3 从微观的角度解释质量守恒定律
从微观图中获取的信息： （1）化学反应前后原子的种类、数目不变； （2）化学反应前后分子的种类一定改变，分子的数目不一定改变； （3）在化学变化中分子可以再分，原子不能再分等。
(化学)九年级化学化学图像题汇编专项训练及答案含解析
（化学）九年级化学化学图像题汇编专项训练及答案含解析一、中考化学图像题汇编1．下列图像能正确反映对应变化关系的是A B C D向一定量的过氧化氢溶液中加入适量二氧化锰,完全反应向一定量的硝酸银、硝酸铜、硝酸亚铁混合液中加入锌粉将等质量金属Mg、Zn、Fe分别放入三份相同的稀硫酸中打开汽水瓶盖 ,有大量气泡(CO2)逸出,夏天气温高更明显A．A B．B C．C D．D【答案】B【解析】【分析】【详解】向一定量的过氧化氢溶液中加入适量二氧化锰，过氧化氢完全分解，最终残余的液体是水，不是溶液，图像终点错误，A错误；锌首先与硝酸银反应(a→b)，每65份质量的锌置换出216份质量的银，溶液质量减小，b→c、c→d分别是锌与硝酸铜、锌与硝酸亚铁反应，每65份质量的锌分别置换出64份质量的铜和56份质量的铁，溶液质量都增大，不过后者变化更快，线的斜率更大，e点时硝酸亚铁已耗尽，溶液质量不再变化，B 正确；将等质量金属Mg、Zn、Fe分别放入三份相同的稀硫酸中，据图像，锌和铁最终产生氢气质量相等，则参加反应的酸量相同，消耗的锌比铁多，故至少是铁有剩余，可是如果铁有剩余，则镁也应该有剩余，即镁和铁都应该将等量的酸耗尽，产生氢气质量相等才符合实际情况，C错误；打开汽水瓶盖，有大量气泡析出，夏天气温高现象更明显，其中“夏天气温高更明显”告诉我们温度高，析出二氧化碳更多更快，即压强相同，温度越高二氧化碳的溶解度越小，D错误。
故选B。
2．下列图像与所对应叙述相符的是()A．向pH=10的氢氧化钠溶液中不断加水B．向氢氧化钾和硝酸钡的混合溶液中加入稀硫酸C．等质量的粉末状金属镁和铁分别与足量且质量分数相等的稀盐酸反应D．向一定量的硝酸钾饱和溶液中加入硝酸钾晶体【答案】C【解析】【详解】A、向 pH =10的氢氧化钠溶液中不断加水，pH只能无限接近7，但不会小于或等于7，不符合题意；B、向氢氧化钾和硝酸钡的混合溶液中加入稀硫酸，稀硫酸和硝酸钡反应生成的硫酸钡难溶于水和酸，沉淀一开始就有，不符合题意；C、等质量的粉末状金属镁和铁分别与足量且质量分数相等的稀盐酸反应，由于镁比铁活泼，且比铁的相对分子质量小，所以镁产生氢气的速率较快，质量较大，符合题意；D、向一定量的硝酸钾饱和溶液中加入硝酸钾晶体，因为是饱和溶液，所以加入的硝酸钾晶体不溶解，溶质质量分数保持不变，不符合题意。
(化学)九年级化学化学图像题汇编专项训练及答案及解析
（化学）九年级化学化学图像题汇编专项训练及答案及解析一、中考化学图像题汇编1．下列图像不能正确反映其对应关系的是A ．常温下向H 2SO 4、MgSO 4混合溶液中滴加NaOH 溶液B ．向一定量的硝酸银和硝酸铜的混合溶液中加人铁粉至过量C ．用等质量、等质量分数的过氧化氢溶液制取氧气D ．将等质量的粉末状、块状大理石分别与足量等体积、等溶质质量分数的稀盐酸反应【来源】【万唯】山东省东营市2019年初中学业水平考试化学试题《白卷》【答案】D【解析】【详解】A.常温下向H 2SO 4、MgSO 4混合溶液中滴加NaOH 溶液，先发生的反应是242422NaOH+H SO =Na SO +2H O ，pH 由小变大；后发生反应42242NaOH+MgSO =Mg OH +Na SO ()，溶液的pH 为7且保持不变，当滴入的NaOH 溶液过量时，溶液的pH 将逐渐增大，A 正确；B.向一定量的硝酸银和硝酸铜的混合溶液中加入铁粉至过量，铁先与硝酸银反应，由方程式Fe+2AgNO 3=Fe(NO 3)2+2Ag 可知每56份质量的铁可以置换出216份质量的银，溶液质量减小，硝酸铜的质量分数增大；待硝酸银反应完，铁再与硝酸铜反应，硝酸铜的质量分数减小，直至硝酸铜消耗完，硝酸铜的质量分数为0，B正确；C.用等质量、等质量分数的过氧化氢溶液制取氧气时，加催化剂放出氧气的速率比不加催化剂放出氧气的速率快，但最终产生氧气的质量是相等的，C正确；D.等质量的粉末状、块状大理石分别与足量的等体积、等溶质质量分数的稀盐酸反应，产生二氧化碳的质量相等，粉末状大理石与稀盐酸反应速率更快，D错误。
故选：D。
【点睛】图像坐标与化学知识相结合类型的题目关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，进而确定正确的图像。
2．下列图像与所述实验相符的是A．向一定量的稀盐酸和CaCl2的混合溶液中加入Na2CO3溶液B．向一定量的BaCl2和NaOH的混合溶液中加入稀硫酸C．向一定量的稀盐酸中加入水D．向一定量的AgNO3溶液中加入金属锌【答案】A【解析】【详解】A、根据优先反应原则,碳酸钠和稀盐酸先发生反应，在此过程中无沉淀产生,当稀盐酸反应完,碳酸钠再和氯化钙反应生成碳酸钙沉淀,故选项正确;B、氢氧化钠和稀硫酸的反应不影响硫酸根离子和钡离子的反应,因此反应刚开始时就有硫酸钡沉淀生成；故选项错误;C、向稀盐酸中加水,pH逐渐增大,但溶液始终显酸性,pH不会大于或等于7,故选项错误;D、锌和硝酸银反应生成硝酸锌和银,生成硝酸锌的质量小于反应消耗硝酸银的质量,故溶液的质量逐渐减小，反应结束后，溶液的质量保持不变；故选项错误；故选：A。
九年级化学化学图像题汇编题20套(带答案)含解析
九年级化学化学图像题汇编题20套(带答案)含解析一、中考化学图像题汇编1．如图是对实验绘制的相关变化的图形，其中实验结果与图形对应准确的是（ ）A ．图①分别向等质量的铝和镁中加入稀盐酸B ．图②是向硫酸中加水，溶液pH 的变化C ．图③是向饱和食盐水中不断加水，溶液中溶质的质量变化D ．图④是向一定量硫酸铜溶液中不断加入锌粉，溶液的质量变化【来源】广西南宁市青秀区南宁二中2019-2020学年九年级下学期2月开学考试化学试题【答案】A【解析】【分析】【详解】A 、分别向稀盐酸中加等质量的铝和镁，铝和稀盐酸反应：322Al+6HCl=2AlCl +3H ↑；镁和稀盐酸反应：22Mg+2HCl=MgCl +H ↑，等质量的铝和镁，最后铝产生氢气的质量大，符合题意；B 、向硫酸中加水，pH 逐渐增大至无限接近于7，但是不会大于7，不符合题意；C 、向饱和食盐水中不断加水，溶液的质量不断增大，但是溶质的质量不变，不符合题意；D 、向一定量硫酸铜溶液中不断加入锌粉，锌与硫酸铜反应生成硫酸锌和铜，44=Zn+CuSO ZnSO +Cu ，65份的锌置换出64份的铜，固体质量减小，溶液质量增加，但是溶液质量不是从零开始增加，不符合题意。
故选A 。
2．下列四个图形的变化趋势能正确描述对应操作的是A．足量的铁片与镁条分别与等质量、等质量分数的稀硫酸反应B．将接近饱和的碳酸钠溶液恒温蒸发水C．向氢氧化钠和氯化钡的混合溶液中逐滴加入稀硫酸D．向pH=2的盐酸溶液中加水稀释【答案】A【解析】【分析】【详解】A、足量的铁和镁分别与等质量的稀盐酸反应,镁的活动性强,所以镁反应时间短,金属足量，而酸的质量和质量分数相同,所以生成的氢气的质量相同；故选项正确;B、接近饱和的碳酸的溶液恒温蒸发到饱和后再蒸发一直饱和,质量分数不变；故选项错误;C、氢氧化钠和氯化钡都能与稀硫酸反应,而且生成的硫酸钡沉淀不溶于水所以加入硫酸后立即生成沉淀；故选项错误;D、pH=2盐酸溶液加水稀释酸性会减弱,但溶液始终呈酸性,pH应始终小于7 ；故选项错误。
九年级化学期中图像题专题
图像题(一）1、a、b两支试管，b试管内有少量二氧化锰，现同时在两支试管内滴加等量的浓度相同的过氧化氢溶液，能正确表示a、b两支试管放出的氧气的质量纵坐标与反应时间横坐标关系的图是（）A.B.C.D.2.已知FeCl3也可以做H2O2分解的催化剂，现向装有一定量的H2O2溶液的试管中滴入适量的FeCl3溶液，充分反应忽略水的挥发。
下列图象正确的是（）A.B. C.D.3.下列图像能正确反映对应变化关系的是()A.用等质量、等浓度的双氧水制取氧气B.加热高锰酸钾制取氧气C.将水通电电解一段时间D.向一定量的过氧化氢溶液中加入二氧化锰4.两份质量相同的氯酸钾，其中一份中加入少量二氧化锰，分别同时加热，放出氧气的质量m与加热时间t 的关系图像正确的是（）a为加热纯净氯酸钾的曲线，b为加热加有二氧化锰的氯酸钾的曲线A. B. C. D.5.今有A、B两质量相等的固体，其中A为纯氯酸钾，B是氯酸钾和二氧化锰的混合物，在酒精灯上同时加热，均完全反应，得到的气体质量与加热时间关系图象正确的是（）A. B. C. D.6.在一密闭容器中加入甲、乙、丙、丁四种物质，在一定条件下发生化学反应，测得反应前后及t 1、t 2时各物质质量如图所示。
下列说法中不正确的是()A.该反应为化合反应B.丙可能为该反应的催化剂C.该反应中，乙、丁的质量变化之比为7：5D.该反应中，甲、乙的相对分子质量之比为2：77.某同学误将少量KMnO 4当成MnO 2加入KClO 3中加热制取氧气，部分物质质量随时间变化如图所示。
下列关于该过程的说法中正确的是()A.t 2时刻，O 2开始产生B.t 1时刻，KMnO 4开始分解C.c 一定是代表氧气的质量D.对氯酸钾起催化作用的是高锰酸钾8.质量相等的两份固体，然后分别放在酒精灯上均匀受热，放出氧气的质量m 随反应时间t 变化的函数图象如图，a 为纯净的氯酸钾，b 为加入了高锰酸钾的氯酸钾，正确的是（）A. B. C. D.9.下列4个图象能正确反映对应变化关系是（）A.过量红磷测定空气中氧气含量 B.用酒精灯加热一定量KMnO 4固体C.加热氯酸钾和MnO 2取氧气 D.向盛有一定量H 2O 2溶液的烧杯中加入MnO 2A.生成氧气的质量B.固体中二氧化锰的质量C.固体中氧元素的质量D.固体中钾元素的质量分数。
初三化学化学图像题汇编题20套(带答案)及解析
初三化学化学图像题汇编题20套(带答案)及解析一、中考化学图像题汇编1．下列图像能正确反映其对应实验操作的是A ．①等质量的镁、铁分别加入到足量的同浓度的稀盐酸中B ．②用等质量、等浓度的双氧水分别制取氧气C ．③向一定体积的稀盐酸中逐滴加入氢氧化钠溶液D ．④某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体【来源】四川省南充市嘉陵区实验中学2019-2020学年九年级下学期第一次月考化学试题【答案】C【解析】【分析】【详解】A 、等质量的镁、铁分别加入到足量的同浓度的稀盐酸中，镁与稀盐酸反应：22Mg+2HCl=MgCl +H ↑，铁与稀盐酸反应：22Fe+2HCl=FeCl +H ↑，镁比铁活泼，反应速率快，镁的相对原子质量小，相同质量的镁、铁与足量同浓度的稀盐酸反应，最后，镁生成氢气的质量大，不符合题意；B 、用等质量、等浓度的双氧水分别制取氧气，加催化剂的反应速率快，但是最后生成氧气的质量一样，不符合题意；C 、向一定体积的稀盐酸中逐滴加入氢氧化钠溶液，一开始，pH ＜7，随着反应的进行，pH 逐渐增大至大于7，符合题意；D 、某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体，由于溶液已经达到饱和，故硝酸钾不再溶解，溶质质量分数不变，不符合题意。
故选C 。
2．下列四个图象分别对应四个变化过程，其中正确的是（ ）A ．一定量的饱和石灰水中加入氧化钙B ．常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应C ．向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液D ．向氢氧化钾溶液中不断加水，溶液的pH 与加入水的质量关系【答案】B【解析】【分析】【详解】A 、一定量的饱和石灰水中加入氧化钙，氧化钙和水反应生成氢氧化钙，溶剂质量减小，且反应放热，氢氧化钙的溶解度随温度的升高而减小，故导致部分氢氧化钙析出，溶质质量减小，完全反应后温度降低，部分氢氧化钙溶解，溶质质量增大，最终溶质质量小于反应前溶质质量，不符合题意；B 、常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应，锌与稀硫酸反应：2442=Z Zn+H SO SO +H n ↑，铁与稀硫酸反应：2442=F Fe+H SO SO +H e ↑，反应的硫酸质量相等时生成氢气质量相等，最终铁和稀硫酸反应生成氢气多，符合题意；C 、向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，故一开始无沉淀产生，后沉淀质量逐渐增加，待完全反应后，不再变化，不符合题意；D 、向氢氧化钾溶液中不断加水，溶液碱性减弱，pH 减小，但是不能减小到7，更不能小于7，不符合题意。
中考化学压轴题：专题08 图像题(测试)(解析版)
专题08 图像题(测试)一、选择题1．下列图象能够正确反映其对应变化关系的是()A．将浓盐酸露置在空气中一段时间B．向稀硫酸中滴加过量的氢氧化钠溶液C．向等质量的氧化镁、氢氧化镁中，分别加入溶质质量分数相同的稀盐酸至过量D．电解水实验中，生成的氢气和氧气之间的质量关系【答案】C【解答】解：A、浓盐酸具有挥发性，置在空气中一段时间，溶质质量减少，溶剂质量不变，溶质质量分数减小，故选项图象错误。
B、向稀硫酸中滴加过量的氢氧化钠溶液，酸性逐渐减弱，碱性逐渐增强，pH值的变化是从小于7逐渐的增大到大于7，故选项图象错误。
C、等质量的氧化镁、氢氧化镁中，氧化镁中含有的镁元素的质量多，分别加入溶质质量分数相同的稀盐酸至过量，氧化镁产生的氯化镁多，故选项图象正确。
D、通电分解水，生成氢气和氧气的体积(而不是质量)之比为2：1，故选项图象错误。
故选：C。
2．下列所示的四个图象能正确反映对应变化关系的是()A．向一定量的饱和石灰水中不断加入生石灰□B．向等质量的镁和锌中加入稀盐酸至过量C．向pH＝2的稀盐酸中加入pH＝12的氢氧化钠溶液D．向一定量的氢氧化钾和氯化钡的混合溶液中滴加稀硫酸【答案】B【解答】解：A．生石灰和水发生反应生成氢氧化钙，会消耗水，随着生石灰的不断加入溶液中的水不断减少，溶质也不断析出，溶质的质量会不断减少而不是不变，故A错误；B．在刚开始反应到金属反应完之前，加入的盐酸一样多，生成的氯化锌比氯化镁的质量多，相同质量的锌和镁与完全反应，生成的氯化镁的质量比氯化锌的质量多，故B正确；C．向稀盐酸中加入氢氧化钠溶液时，稀盐酸与氢氧化钠发生中和反应，pH值不断增大，随着氢氧化钠溶液的不断加入，溶液的pH不断增大，无限的接近12，但不会等于12，故C错误；D．向一定量的氢氧化钾和氯化钡的混合溶液中滴加稀硫酸，一开始滴加稀硫酸就有沉淀生成，故D错误。
故选：B。
3．实验室使用一定质量的高锰酸钾加热分解制氧气，各物理量随加热时间变化的图像正确的是A．B．C．D．【答案】D【解析】A、高锰酸钾受热分解，开始的一段时间不会生成氧气，氧气的质量逐渐增大，然后不变，故A错误；B、高锰酸钾受热分解，固体质量逐渐减少，钾元素的质量分数逐渐增大，然后不变，故B错误；C、二氧化锰的质量从零开始逐渐增大，然后不变，故C错误；D、固体中锰，钾元素的质量比不变，故D正确。
九年级化学图像题专题训练
化学图像专题复习
1.用加热氯酸钾和二氧化锰混合物的方法制取氧气时，反应过程中二氧化锰在混合物中的质量分数（a%）随时间（t）变化的规律如下图所示，其中正确的是（）
A B C D
2.加热氯酸钾与二氧化锰的混合物可制得氧气．图6中，与该反应事实最吻合的是（）
A B C D
3.请仔细观察下面四幅图象，其中能正确表示等质量的镁和铁分别与过量且相同溶质质量分数的稀硫酸反应的量的关系的是（）
A B C D
4.下列图象能正确反应其对应操作中各量变化关系的是（）
A．①向稀盐酸中不断加水
B．②等质量的稀硫酸分别与足量的镁、铁、锌三种金属反应
C．③向一定温度下的饱和氢氧化钙溶液中加入氧化钙固体
D．④分别向等质量的铝和铁中加入溶质质量分数相同的稀盐酸至过量
5.向一定量的氢氧化钡溶液中逐滴滴加稀硫酸至过量，下列图象与该反应事实相符合的是（）
A. B. C. D.
6.向装有50g稀硫酸的小烧杯中，不断慢慢滴加10%的Ba（OH）2溶液至过量．小烧杯中有关量的变化情况见下图．其中肯定不正确的是（）
A. B. C. D.
7.向一定量的饱和氢氧化钙溶液中加入碳酸钠溶液至过量，下列图象合理的是（）
A,B,C,D,
8.下列是定量的硝酸银溶液中逐滴加入稀盐酸溶液的变化关系图，其中正确的是（）
A B C D
9.向一定量的盐酸和氯化钙溶液的混合物中不断滴入碳酸钠溶液．下图分别表示滴入碳酸钠溶液的质量与生成气体或沉淀的质量变化关系，其中正确的是（）
A B C D
10.以下四个图象能正确反映对应变化关系的是（）
A．①加热一定质量的高锰酸钾B．②将铜片放入硝酸银溶液中
C．③木炭在密闭的容器内燃烧D．④电解水生成两种气体。
(完整版)初三化学图像专题训练
B是稀盐酸，D是NaCl溶液。
5种无色溶液是NaOH溶液。
C溶液后，不需外加试剂，就可以简便地鉴别出A、B溶液。请完成
实验现象和结论
某科技小组的同学利用天然资源获得了红褐色的铜粉（含杂质炭），为了测定该铜粉样品
，取W g铜粉样品，设计如下实验装置：
1）仪器②、⑤的名称是：② 、⑤ 。
2）①、④中发生反应的化学方程式为：
，④ 。
t）的关系正确的是（ ）
x
B。况且，不饱和溶液蒸发水分后，溶质质
B整个图像与实际相符。
2．有一包白色固体，可能含有Na
SO4、Na2CO3、BaCl2、NaOH中的一种或几种。取样
产生气体的量与加入盐酸
固体中
）
A．可能存在NaOH
溶液溶质的质量
w）与时间（t）关系的示意图是………………………………………………【 】
A B C D
折点是指图像在变化过程中方向发生了大的转变的那个点。它的出现往往是
B中，溶液达到饱和后虽然继续蒸发
下图中，能正确地反映出CO
不断通入澄清石灰水中，通入CO2的质量（横坐标）与生
）。
下列图象不正确反映对应的变化关系的是 0 t1 t2 温度/℃ 溶解度/g
向一定量的氢氧化钠溶液中滴加稀硫酸至过量
向过量的硫酸和硫酸镁混合溶液中滴加氢氧化钡溶液
且杯底尚有少量A、B固体，若让其冷却到20℃，则………………………………【 】
.溶液中A的浓度减小，B的浓度增大
.溶液中A增多，杯底固体B减少
.溶液中A、B都减少
.溶液中A的浓度不变，B的浓度增大
.某温度时，将烧杯中的XgKNO
初三化学化学图像题汇编专项训练及答案
初三化学化学图像题汇编专项训练及答案一、中考化学图像题汇编1．某化学小组利用盐酸和氢氧化钠溶液探究酸碱中和反应时，测得烧杯中溶液pH的变化曲线如图所示。
下列说法正确的是A．由a点到b点的pH变化证明酸和碱发生了中和反应B．a点对应溶液的溶质是NaClC．c点对应溶液呈碱性D．该实验是将氢氧化钠溶液滴入盐酸中【来源】2019年广东省汕尾市陆丰市中考二模化学试题【答案】A【解析】【分析】【详解】A、由a点到b点可知，溶液的pH逐渐的降低，则说明溶液中的溶质在不断变化，从而证明稀盐酸和氢氧化钠发生了中和反应。
A正确；B、a点的pH＞7，则说明溶液呈碱性，则此时溶液的溶质是酸碱反应生成的氯化钠和未被消耗的氢氧化钠。
B错误；C、c点溶液的pH＜7，则说明溶液呈酸性。
C错误；D、根据图示可知，溶液的pH初始状态是呈碱性，随着反应的进行呈酸性，则说明烧杯中盛放的是氢氧化钠溶液，并不断地向其中加入稀盐酸。
所以该实验是将稀盐酸滴入氢氧化钠中。
D错误。
故选A。
2．向装有氢氧化钠溶液的烧杯中逐滴滴加稀硫酸,下列能正确反映对应变化关系的是A．B．C ．D ．【答案】D【解析】【详解】A 、向装有氢氧化钠溶液的烧杯中逐滴滴加稀硫酸，反应开始时pH>7,A 错误;B 、发生的反应为22424242NaOH H SO Na SO 2H O SO -+=+，的个数随着稀硫酸加入而不断增加,B 错误;C 、反应没有气体和沉淀生成，烧杯内溶液的总质量随着稀硫酸的加入而不断增加，C 错误;D 、随着稀硫酸的加入，生成物硫酸钠的质量逐渐增大，当反应结束后，由于稀硫酸的加入使得溶液总质量还在增加,因此导致硫酸钠的质量分数先逐渐增大后逐渐减小,D 正确。
故选D 。
3．在盐酸和氯化铜混合溶液中加入氢氧化钙溶液，相关量的变化与图像不相符的．．．．是（ ）A ．B ．C．D．【答案】B【解析】【分析】【详解】A、氢氧化钙先与盐酸反应生成的氯化钙和水，没有沉淀生成，等盐酸反应完全，氢氧化钙再与氯化铜反应生成沉淀氢氧化铜和氯化钙，故在盐酸存在的情况下，不能生成沉淀，选项图像正确，故不符合题意；B、当氢氧化钙与盐酸和氯化铜都反应完，过量时，pH>7 ，选项中没有pH>7的曲线，因此，选项图像错误，故符合题意；C、氢氧化钙先与盐酸反应生成的氯化钙和水，随着反应的发生，溶质质量不断增加，当盐酸反应时，氢氧化钙再与氯化铜反应生成沉淀氢氧化铜和氯化钙，由于有沉淀生成，因此，溶质质量不断减小，当氢氧化钙过量时，溶质质量又开始增加，选项图像正确，故不符合题意；D、氢氧化钙与盐酸和氯化铜反应都生成氯化钙，所以，从反应开始，氯化钙的质量就不断增加，直到盐酸和氯化铜都被反应完，不再有氯化钙生成，曲线变成一条直线，选项图像正确，故不符合题意，故选B。
九年级化学复习专题(图像图表题)
题型复习(一)图像图表题1．把等质量的X 、Y 、Z 、M 四种金属分别加入到同体积、同浓度的足量稀盐酸中，再把X 加入到Z(NO 3)2溶液中，M 加入到YNO 3溶液中。
反应关系如图所示。
据此判断四种金属的活动性顺序为（ ）A ．Z ＞X ＞M ＞YB ．X ＞Z ＞M ＞YC ．X ＞Z ＞Y ＞MD ．Y ＞M ＞Z ＞X2 ）3.向一定量黄铜(铜锌合金)粉末中逐滴加入稀硫酸，下列图像能正确表示对应变化关系的是（ ）4．向一定质量AgNO 3和Cu(NO 3)2的混合溶液中加入过量的Zn 粉，溶液质量随反应时间变化的情况如图所示。
下列说法正确的是（ ）A ．取A 点溶液，滴加稀盐酸，无白色沉淀B ．图标上B ～C 段质量增加的原因是Zn 与Cu(NO 3)2溶液反应 C ．B 点时溶液中金属离子有Zn 2＋、Cu 2＋，金属单质有Zn 、Cu 、AgD ．C 点和D 点溶质种类不同，金属单质种类也不同5．已知：2KClO 3=====MnO 2△2KCl ＋3O 2↑，如图表示一定质量的KClO 3和MnO 2固体混合物受热过程中，某变量y 随时间的变化趋势，纵坐标表示的是（ ）A ．固体中氧元素的质量B ．生成O 2的质量C ．固体中MnO 2的质量D ．固体中钾元素的质量分数6．往200gFeCl 3和CuCl 2的混合溶液中加入铁粉。
已知反应的先后顺序和化学方程式分别为：2FeCl 3＋Fe==3FeCl 2；CuCl 2＋Fe==FeCl 2＋Cu 图为加入铁粉的质量与反应后剩余固体质量关系。
则下列说法不正确的是（ ）A ．B 点后溶液的颜色为蓝色 B ．D 点对应纵坐标为6.4C ．该200 g 溶液中的CuCl 2 质量分数为6.75%D ．取DE 两点间的剩余固体加入盐酸，均有气泡产生7．下列四个坐标示意图分别表示四个实验过程中的某些变化情况，其中错误的是（ ）A ．加热一定量碳铵(NH 4HCO 3)的实验，试管中固体的质量变化B ．等质量的镁条和铁丝分别与足量的稀硫酸反应，产生气体的质量变化C ．向一定量的二氧化锰固体中加入一定量的过氧化氢溶液，二氧化锰的质量变化D ．将水通电一段时间，相同状况下产生气体的体积变化8．下图为某化学反应的微观模拟示意图，下列说法中，不正确的是（ ）A ．该反应不属于置换反应B ．图示中x 的数值为3C ．反应前后氢元素的化合价发生了改变D ．反应中甲、丙两物质的质量比为2∶79．向烧杯中逐滴加入X 溶液至过量(图甲)，生成沉淀或气体的质量与加入X 溶液的质量关系符合图乙的是（ ）10．将稀盐酸慢慢滴入盛有氢氧化钠溶液的烧杯中，用温度计测量烧杯中溶液的温度，温度随加入稀盐酸的质量变化曲线如图所示： (1)在滴加的过程中，烧杯中溶液的pH 逐渐________(填“增大”“减小”或“不变”)。
(完整版)初三化学图像图表专题训练
图像图表专题训练化学图表题在历年各地中考试题中出现机率很高。
其特点为利用有限的文字信息， 将化学知识以图表的形式呈现出来，较好地考查了同学们用所学知识分析问题和解决问 题的能力。
怎样才能解好图像题呢？首先要读懂题目中有限的文字信息，弄清考查的是哪方面 的化学知识，对物质的量作了哪些说明，实验进行的程度如何等等；其次要看清横纵坐 标轴（也称 x 、y 轴）所表示的具体意义；再有就是对整个函数图像进行多角度认真地 分析，这是解好图像题的关键环节。
考点一：金属与酸反应【例一】相同质量的 Al 和 Mg 分别跟足量的稀硫酸反应，图中横坐标表示与酸反应 的时间，纵坐标表示生成氢气的质量，能正 （）A B C D解析：在金属活动性顺序中，氢前的金属能与酸反应生成氢气，位置越靠前，反应的速率越快，在坐标中斜线越陡，相同质量的 Al 和 Mg 分别跟 足量的稀硫酸反应，铝生成的氢气比镁多．【例二】如图示出的是将铁、锌、铝、银分别插入足量的CuSO 4溶液后，金属溶解的质量与析出金属的质量关系． 图中直 线 a 表示（ ）A 、锌B 、铁C 、铝D 、银解析：根据金属与硫酸铜的反应质量关系进行分析，通过反应的化学方程式进行计 算，根据计算结果与图象的对比得出正确答案．【练练】1、等质量的甲乙两种金属分别与足量的溶质质量分数相同的稀硫酸反应，产生氢气的质量与反应时间的函数关系如图所示。
下列相关判断中，错误的是（A 、金属活动性甲比乙强B 、若甲是铁，则乙可能是锌；若甲是铝，则乙可能是镁。
氢气的质量/gC、若稀硫酸的质量相等，则甲反应后所得溶液质量比乙大反应时间/sD 、若将相同质量的两种金属都放入足量的硫酸铜溶液中，则甲置换出铜的质量一定 比乙多2、相同质量的 M 、N 两种活泼金属，分别与足量质量分数为 8%的盐酸反应（ M 、N 在生成物中均为 +2 价），生成 H 2质量和反应时间的关系如右图述正确的是 （ ）A ．金属的活泼性 N > MB ．两个反应生成 H 2 的体积相等C ．相对原子质量 N > MD ．两个反应消耗盐酸的质量一定相等考点二：酸与碱作用例三】（2008?济宁）日常生活、工农业生产和科学实验中，需要利用中和反应原理来降低某些环境中酸或碱的含量．学校课外活动小组利用 5%的 氢氧化钠溶液逐滴滴加到 10mL5%的稀盐酸中， 将测得溶液 pH 的变 化绘制成右图所示曲线．分析曲线得到的以下说法中，合理的是 （）A 、滴入少量氢氧化钠溶液，溶液呈酸性， pH=0B 、滴入过量氢氧化钠溶液，溶液显碱性， pH=14C 、滴入适量氢氧化钠溶液至恰好反应，溶液呈中性， pH=7D 、未滴入氢氧化钠溶液时溶液显酸性，滴入氢氧化钠溶液后溶液显碱性解析： A 、根据图象的起点进行分析， B 、根据滴入过量的氢氧化钠溶液的图象走向 进行分析， C 、根据两者恰好完全反应时的图象进行分析， D 、根据反应前后的图象进行 分析．例四】向 CuCl 2和盐酸的 100g 混合溶液中，逐滴加入 10%的 NaOH 溶液，参加反应的 NaOH 溶液质量和生成沉淀的质量关系如图， 仅考虑沉淀为 Cu （OH ）2．则下列说法正确的是（）列叙0 反应时间A、整个反应中，氯离子个数减少B、P点溶液中的溶质只有一种C、M点溶液比P 点溶液中氯化钠的质量分数大D、沉淀完全时，m1 的数值为80解析： A 、根据复分解反应的实质来考虑； B 、P 点表示氢氧化钠与盐酸恰好反应完， 再去考虑溶质是谁； C 、根据溶质质量和溶液质量的变化来考虑； D 、根据沉淀质量算出 与氯化铜反应的氢氧化钠的质量【练练】1、向 再除以 装有一定量 Ba （OH ）2 溶 pH 和滴入稀 H p 2 A 、 液的小烧杯中，不断慢 体积的变化情p 况H如下图所示，其pH中 正确 B 、 7 慢滴入稀 H 2SO 4 至D）、的疼痛。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
九年级化学图像题专题
训练
Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
1，用加热氯酸钾和二氧化锰混合物的方法制取氧气时，反应过程中二氧化锰在混合物中的质量分数（a%）随时间（t）变化的规律如下图所示，其中正确的是（）
A B C D
2，有等质量的A、B两金属，相对原子质量Ar（A）＜Ar（B），将A放入质量分数为15%的稀硫酸中，B放入质量分数为15%的稀盐酸中，在反应中A、B均为正二价，产生氢气的质量随反应时间变化曲线如右图．下列说法正确的是（）
A、产生氢气的速率A＜B
B、反应后A、B一定都有剩余
C、消耗的稀硫酸和稀盐酸质量一定不相等
D、消耗B的质量一定小于A的质量
1，加热氯酸钾与二氧化锰的混合物可制得氧气．图6中，与该反应事实最吻合的是（）
A B C D
2，对资料或实验证据的分析是否正确，直接关系到科学探究是否符合客观事实．如图为实验室用等质量的高锰酸钾和氯酸钾（另加少量的二氧化锰），分别制取氧气的数据分析示意图．下列依据图示信息所得出的分析正确的是（）
A、同时开始加热，先收集到氧气的是氯酸钾
B、用相同容积的试管制取较多量的氧气时，宜选择氯酸钾为原料
C、加入少量的二氧化锰使氯酸钾产生的氧气质量增加
D、反应时间较长的是高锰酸钾
3，下列四种叙述均用如图表示，其中对应说法正确的是（）
A、图表示向过氧化氢溶液加入少量的MnO2反应过程中生成O2的质量与时间关系
B、图表示向过氧化氢溶液加入少量的MnO2反应过程中溶液中水的质量与时间关系
C、图表示一定量KMnO4加热制O2过程中，残留固体中MnO2的质量与时间的关系
D、图表示加热双氧水和二氧化锰制备氧气的反应过程中MnO2的质量变化关系
4，将一定量的镁条放入到过量的稀盐酸中，下列表示反应过程中变化关系的曲线，正确的是（）
A B C D
5, 请仔细观察下面四幅图象，其中能正确表示等质量的镁和铁分别与过量且相同溶质质量分数的稀硫酸反应的量的关系的是（）
A B C D
6,向一定量的铁粉中逐滴加入稀硫酸至过量，下图是反应过程中某种物质的质量Y随加入稀硫酸的质量变化的关系，则Y不可能表示（）
A、消耗铁粉的质量
B、生成硫酸亚铁的质量
C、溶液的总质量
D、生成氢气的质量
7，某兴趣小组为探究活泼金属与酸反应的规律，将质量相等的甲、乙两种金属分别放入到质量分数相同的足量稀盐酸中，经实验测定并绘制出生成氢气的质量与反应时间的关系（见右图）．分析图象得到的以下结论中，一定正确的是（）
A．金属甲比金属乙活泼
B．金属甲比金属乙的相对原子质量大
C．金属乙比金属甲的反应速率大
D．金属乙比金属甲的化合价高
8，向一定量的氢氧化钡溶液中逐滴滴加稀硫酸至过量，下列图象与该反应事实相符合的是（）
. C. D.
9，向装有50g稀硫酸的小烧杯中，不断慢慢滴加10%的Ba（OH）2溶液至过量．小烧杯中有关量的变化情况见下图．其中肯定不正确的是（）
A. B. C. D.
10，如图，能用纵坐标所对应的变化情况来表示的过程是（）
A、向一定量的烧碱溶液中加入稀盐酸时溶液pH的变化
B、向一定量锌粒中加入稀盐酸时产生气体体积的变化
C、向一定量铜粉中加入硝酸银时固体质量的变化
D、向质量分数为20%的食盐水中加水时溶质质量的变化
11，向一定的盐酸和氯化钙溶液的混合物中逐滴滴入碳酸钠溶液，且参加反应的碳酸钠溶液的质量与生成沉淀的质量之间的关系如图所示．则得下列说法正确的是（）
A、反应过程中没有气泡
B、a点所处状态的溶液中溶质只有一种
C、b点比c点所处状态的溶液中氯化钠的质量分数小
D、ab线段上任意一点对应溶液的pH=7
12，向一定量的饱和氢氧化钙溶液中加入碳酸钠溶液至过量，下列图象合理的是（）
A, B, C, D,
13，下面是对四个实验绘制的图形，其中实验结果与图形对应准确的是（）
A、图1是向一定量稀盐酸和氯化钙的混合溶液中不断滴入碳酸钠溶液至过量
B、图2是用H2还原CuO来测定CuO中铜元素的含量
C、图3是向饱和的NaCl溶液中不断加水
D、图4是用适量的KClO3和MnO2混合物加热制O2
14，向一定量的盐酸与CaCl2的混合溶液中逐滴滴入Na2CO3溶液至过量，有关量随Na2CO3溶液质量（m）增加的变化关系如图所示，其中正确的是（）
A , B, C, D,
15，如图所示，能正确反应对应变化关系是（）
A．用酒精灯加热一定量的高锰酸钾固体 B．向盛有二氧化锰的烧杯中不断加入过氧化氢溶液
C．向一定量的稀硫酸不断加入铁粉 D．向一定量的稀盐酸中不断加入碳酸钙
16，如图所示的四个图象，能正确反映对应变化关系的是（）
A．①水的电解 B．②木炭在密闭的容器内燃烧
C．③加热一定量的高锰酸钾制氧气 D．④20℃时，向一定量接近饱和的硝酸钾溶液中加入硝酸钾固体
17，下表所述各实验过程中某些量之间的变化关系，其中正确的是（）
A．只有① B．只有② C．①、②、④ D．②、③、④
18，如图所示的四个图象，不能正确反映其对应操作中各量变化关系的是（）
A．A选项 B．B选项 C．C选项 D．D选项
19，如图所示的图象中有关量的变化趋势与对应叙述关系正确的是（）
A．向一定质量的稀硫酸中滴加水
B．向一定质量表面生锈的铁片中滴加盐酸至过量
C．等质量的锌、铁与足量的稀硫酸反应，产生氢气质量与稀硫酸质量的关系图
D．高温煅烧一定质量的石灰石
20，下列是定量的硝酸银溶液中逐滴加入稀盐酸溶液的变化关系图，其中正确的是（）
A B C D
21，下列图形中变化关系正确的是（）
A B C D
22，向一定量的盐酸与CaCl2的混合溶液中逐滴滴入Na2CO3溶液至过量，有关量随Na2CO3溶液质量（m）增加的变化关系如图所示，其中正确的是（）
A B C D
23，向一定量的盐酸和氯化钙溶液的混合物中不断滴入碳酸钠溶液．下图分别表示滴入碳酸钠溶液的质量与生成气体或沉淀的质量变化关系，其中正确的是（）
A B C D
24，现有盐酸和CaCl2的混合溶液，向其中逐滴加入过量某物质X，溶液的pH随滴入X的量的变化关系如图所示．则X是（）
A．水 B．澄清石灰水 C．纯碱溶液 D．稀盐酸
25，下列图象能正确反应其对应操作中各量变化关系的是（）
A．①向稀盐酸中不断加水 B．②等质量的稀硫酸分别与足量的镁、铁、锌三种金属反应
C．③向一定温度下的饱和氢氧化钙溶液中加入氧化钙固体
D．④分别向等质量的铝和铁中加入溶质质量分数相同的稀盐酸至过量
26，能正确反映对应变化关系的图象是（）
A,，在一定量的H2SO4和CuSO4溶液 B,等质量的Zn和Mg分别与足量
中逐滴加入NaOH溶液等体积等质量分数的稀硫酸反应
C,向NaOH溶液中逐滴加入稀盐酸 D,等质量形状不同的CaCO3分别与足量
等体积等质量分数的稀盐酸反应
27，以下四个图象能正确反映对应变化关系的是（）
A．①加热一定质量的高锰酸钾 B．②将铜片放入硝酸银溶液中
C．③木炭在密闭的容器内燃烧 D．④电解水生成两种气体
28，下列四个图象，能正确反映对应变化关系的是（）
A．向氢氧化钠溶液中加水 B．向氯化铜和盐酸的混合溶液中加入过量氢氧化钠溶液
C．水的电解 D．高温煅烧一定质量的石灰石
29，下列图象正确反映对应的变化关系的是（）
A．向一定量的氢氧化钠溶液中滴加稀硫酸至过量
B．向一定量的硫酸和硫酸镁混合溶液中滴加氢氧化钡溶液
C．将足量碳酸镁和氧化镁固体分别加入相同质量、相同质量分数的稀盐酸中
D．在一定温度下，向不饱和的硝酸钠溶液中不断加入硝酸钠固体，充分搅拌。
