橡胶圈的直径计算
橡胶密封圈的设计及参数的介绍
橡胶密封圈的设计及参数的介绍橡胶密封圈，耐高温密封圈，耐腐蚀密封圈，大型密封圈，硅橡胶密封圈，氟橡胶密封圈，橡胶垫圈，夹布油封o形圈作动态密封时，用在往复运动状态和用在旋转运动状态的密封原理有所不同。
用于往复运动状态的o形圈，是靠由封作用达到密封的。
为此。
形圈的内径设计略小于袖径(约1g6)，使o 形圈的内侧稍受扩张W抱在往复杆上。
当然．o形图的内径不能比轴径小很多，否则o形因61长期受捡伸—加剧变形，失去弹比引起早期泄漏。
同时，1 给予O形圈以14—20％的压缩量(其装配如图3 用于旋转运动状态的()形围。
其密封机理i 机理相仿，但由于O形圈与拙的接触团积比汕』接触面积要大，所以o形圈的少热大，易磨损。
密封时，拙速受到一定的限制，一般不超过2 压力为150公斤／厘米’。
O形图用于高速旋抽密封时，考虑列橡胶[ 收缩的情况，往往将它的内径设汁成比抽径大5 5—8％，其装配情况如刚—191)所示。
出于整’ 周向压缩，当拙旋转时，o形圈阅摩擦乍热而4 大于抽径5％的o形因正好抱紧机拙，从而起1 用。
如果o形周内径比抽径小，它就处于拉仲4 转时，摩擦生热引起o形圈收缩，促使o形圈对4 从上面的叙述可知，无沦用于甜态还是动态密封的o形蹋，都需根据使用条件，考虑纽子‘定购压缩民这是o形因能起密封作用的先决条件。
其次，o形圈的密封性能还与o形圈和轴表面的光洁度、容纳o形圈沟槽的大小、密封面之间的间隙大小以及胶料性能等闲素有关。
旋轴的表面、尤其是o形因的表面总是有[引凸不平的，这对o形圈的自封作用起了一定的破坏作用，因此对秒表面和o形图表面的光洁度要求要高。
容纳o形圈的沟槽最绊迫使用的是断而呈矩形的“矩形沟槽“，沟楷必须有容纳密封团变形的空间。
通常．沟榴的宽度一般为o形圈断面亢得的1．3一1．5倍。
因为固定用o形因的压缩虽较大，沟榴的宽度也通史偏大些。
拄复运动用o 形困压缩量铰小，沟槽览度可小些。
旋转轴密封的沟槽宽度应是o形圈断面的1．05—1．1倍。
特瑞堡o型圈计算
特瑞堡o型圈计算特瑞堡（Trelleborg）O型圈是一种常见的密封元件，广泛应用于各种工业领域。
它是由橡胶或塑料材料制成的圆环，具有环形横截面的密封件。
O型圈的主要作用是防止液体或气体从密封接头处泄漏，并且还可以起到防尘、防水的作用。
本文将详细介绍特瑞堡O型圈的计算方法。
在进行特瑞堡O型圈的计算之前，需要掌握一些基本参数。
主要有以下几个方面：1.内径（ID）：O型圈内部的直径。
2.外径（OD）：O型圈外部的直径。
3.截面直径（CS）：O型圈的横截面的直径。
4.圆周长（C）：O型圈的圆周长。
5.压缩量（C.S）：O型圈在安装后所受的压缩量。
6.压缩量百分比（C.S%）：O型圈压缩量与其初始截面厚度之比的百分数。
特瑞堡O型圈的计算方法如下：1.确定密封的工作条件：O型圈主要用于密封液体或气体，因此需要知道该液体或气体的压力、温度等工作条件，以便选取合适的O型圈材料。
2.测量安装尺寸：在确定了安装位置后，需要测量设备的安装尺寸，包括内径（ID）和槽宽度。
3.选择合适的O型圈：根据测量的尺寸和工作条件，选择合适的O型圈材料和尺寸。
4.计算压缩量：根据安装尺寸和O型圈厚度，计算出压缩量（C.S）。
压缩量的计算公式如下：C.S=(ID+CS)-OD5.计算压缩量百分比：根据压缩量和初始截面厚度，计算出压缩量百分比（C.S%）。
C.S%=(C.S/CS)*100%6.验证O型圈的适用性：根据计算得到的压缩量和压缩量百分比，与特瑞堡提供的O型圈技术数据进行比较，验证选择的O型圈是否满足工作条件。
7.安装O型圈：根据测量的安装尺寸和选择的O型圈，进行安装。
确保O型圈完全填充密封槽，并在正确的位置。
总结起来，特瑞堡O型圈的计算主要包括确定工作条件、测量安装尺寸、选择合适的O型圈、计算压缩量和压缩量百分比等步骤。
只有选择合适的O型圈，并正确安装，才能确保其正常工作。
橡胶圈的直径计算

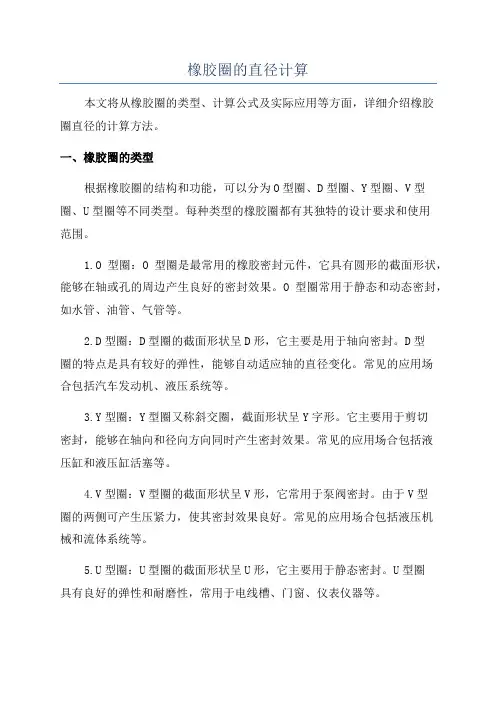

橡胶圈的直径计算本文将从橡胶圈的类型、计算公式及实际应用等方面，详细介绍橡胶圈直径的计算方法。
一、橡胶圈的类型根据橡胶圈的结构和功能，可以分为O型圈、D型圈、Y型圈、V型圈、U型圈等不同类型。
每种类型的橡胶圈都有其独特的设计要求和使用范围。
1.O型圈：O型圈是最常用的橡胶密封元件，它具有圆形的截面形状，能够在轴或孔的周边产生良好的密封效果。
O型圈常用于静态和动态密封，如水管、油管、气管等。
2.D型圈：D型圈的截面形状呈D形，它主要是用于轴向密封。
D型圈的特点是具有较好的弹性，能够自动适应轴的直径变化。
常见的应用场合包括汽车发动机、液压系统等。
3.Y型圈：Y型圈又称斜交圈，截面形状呈Y字形。
它主要用于剪切密封，能够在轴向和径向方向同时产生密封效果。
常见的应用场合包括液压缸和液压缸活塞等。
4.V型圈：V型圈的截面形状呈V形，它常用于泵阀密封。
由于V型圈的两侧可产生压紧力，使其密封效果良好。
常见的应用场合包括液压机械和流体系统等。
5.U型圈：U型圈的截面形状呈U形，它主要用于静态密封。
U型圈具有良好的弹性和耐磨性，常用于电线槽、门窗、仪表仪器等。
以上仅是橡胶圈的部分类型，每种类型的橡胶圈都有其特定的使用范围和设计要求。
二、橡胶圈直径的计算公式1.O型圈直径的计算公式：O型圈的直径(D)=内径(d)+2×截面直径(c)2.D型圈直径的计算公式：D型圈的直径(D)=内径(d)+2×压缩高度(h)+2×截面宽度(w)3.Y型圈直径的计算公式：Y型圈的直径(D)=内径(d)+2×压缩高度(h)+2×截面宽度(w)4.V型圈直径的计算公式：V型圈的直径(D)=内径(d)+2×压缩高度(h)+2×截面宽度(w)5.U型圈直径的计算公式：U型圈的直径(D)=内径(d)+2×厚度(t)在计算橡胶圈的直径时，需要先确定橡胶圈的内径，以及截面直径、压缩高度、截面宽度或厚度等参数。
o型圈直径与槽宽标准计算公式

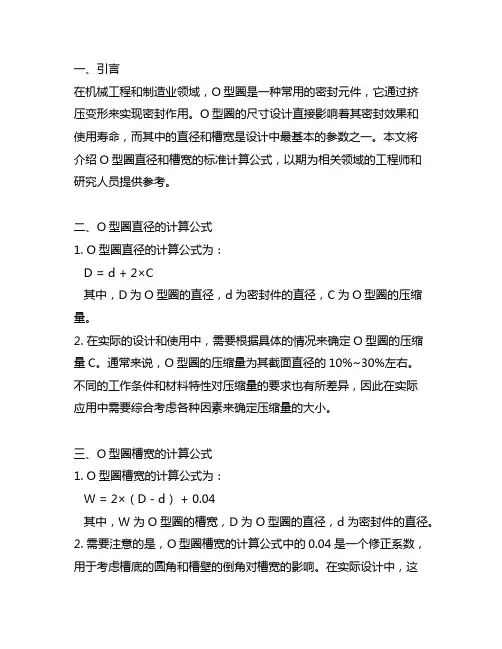

一、引言在机械工程和制造业领域，O型圈是一种常用的密封元件，它通过挤压变形来实现密封作用。
O型圈的尺寸设计直接影响着其密封效果和使用寿命，而其中的直径和槽宽是设计中最基本的参数之一。
本文将介绍O型圈直径和槽宽的标准计算公式，以期为相关领域的工程师和研究人员提供参考。
二、O型圈直径的计算公式1. O型圈直径的计算公式为：D = d + 2×C其中，D为O型圈的直径，d为密封件的直径，C为O型圈的压缩量。
2. 在实际的设计和使用中，需要根据具体的情况来确定O型圈的压缩量C。
通常来说，O型圈的压缩量为其截面直径的10%~30%左右。
不同的工作条件和材料特性对压缩量的要求也有所差异，因此在实际应用中需要综合考虑各种因素来确定压缩量的大小。
三、O型圈槽宽的计算公式1. O型圈槽宽的计算公式为：W = 2×（D - d） + 0.04其中，W为O型圈的槽宽，D为O型圈的直径，d为密封件的直径。
2. 需要注意的是，O型圈槽宽的计算公式中的0.04是一个修正系数，用于考虑槽底的圆角和槽壁的倒角对槽宽的影响。
在实际设计中，这个修正系数的取值通常在0~0.1之间，需要根据实际情况和经验来确定具体数值。
四、O型圈直径与槽宽的标准计算公式的应用举例以某机械设备为例，其密封件的直径为50mm，要求使用O型圈作为密封元件。
那么可以根据上述介绍的计算公式来确定O型圈的直径和槽宽：1. 首先计算O型圈的直径：如果假设O型圈的压缩量C为其截面直径的20%，则D = 50 + 2×50×0.2 = 60mm因此O型圈的直径为60mm。
2. 然后计算O型圈的槽宽：根据O型圈的直径和密封件的直径W = 2×（60 - 50） + 0.04 = 20.04mm因此O型圈的槽宽为20.04mm。
通过以上的计算，就可以确定该机械设备所需的O型圈的直径和槽宽，并进行相应的选择和安装。
五、总结本文介绍了O型圈直径和槽宽的标准计算公式，并通过一个应用举例对其进行了说明。
O型圈规格与O型圈标准

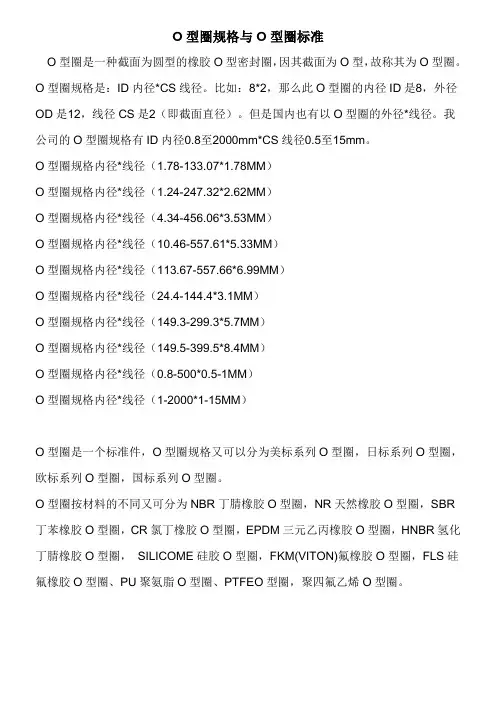

O型圈规格与O型圈标准
O型圈是一种截面为圆型的橡胶O型密封圈，因其截面为O型，故称其为O型圈。
O型圈规格是：ID内径*CS线径。
比如：8*2，那么此O型圈的内径ID是8，外径OD是12，线径CS是2（即截面直径）。
但是国内也有以O型圈的外径*线径。
我公司的O型圈规格有ID内径0.8至2000mm*CS线径0.5至15mm。
O型圈规格内径*线径（1.78-133.07*1.78MM）
O型圈规格内径*线径（1.24-247.32*2.62MM）
O型圈规格内径*线径（4.34-456.06*3.53MM）
O型圈规格内径*线径（10.46-557.61*5.33MM）
O型圈规格内径*线径（113.67-557.66*6.99MM）
O型圈规格内径*线径（24.4-144.4*3.1MM）
O型圈规格内径*线径（149.3-299.3*5.7MM）
O型圈规格内径*线径（149.5-399.5*8.4MM）
O型圈规格内径*线径（0.8-500*0.5-1MM）
O型圈规格内径*线径（1-2000*1-15MM）
O型圈是一个标准件，O型圈规格又可以分为美标系列O型圈，日标系列O型圈，欧标系列O型圈，国标系列O型圈。
O型圈按材料的不同又可分为NBR丁腈橡胶O型圈，NR天然橡胶O型圈，SBR 丁苯橡胶O型圈，CR氯丁橡胶O型圈，EPDM三元乙丙橡胶O型圈，HNBR氢化丁腈橡胶O型圈，SILICOME硅胶O型圈，FKM(VITON)氟橡胶O型圈，FLS硅氟橡胶O型圈、PU聚氨脂O型圈、PTFEO型圈，聚四氟乙烯O型圈。
橡胶圈的直径计算
橡胶圈的直径计算（出自GB53268-97）d0=e/(K R0.5(1-ρ))d0——橡胶圈的截面直径（㎜）e——接口环向间隙（㎜）玻璃钢管取1.5～2㎜ρ——压缩率，玻璃钢管35%～40%。
D R=K R*D WD R——安装前橡胶圈环向内径（㎜）K R——环径系数，玻璃钢管取0.88～0.92D W——插口槽外径（㎜）O形密封圈和密封圈槽的选配及应用陈爱平周忠亚摘要O形密封圈和密封圈槽尺寸的合理匹配是延长密封圈无泄漏密封寿命的必要保证。
据此提出一种选配两者尺寸的理论计算方法，并以Y341—148注水封隔器所选密封圈的计算为例说明，根据不同的密封圈可以计算出相应的密封圈槽尺寸。
为保证密封圈长期有效地工作，还必须合理选择其压缩率、拉伸量和孔、轴配合精度等相关参数。
选取压缩率时，应考虑有足够的密封面接触压力、尽量小的摩擦力和避免密封圈的永久性变形。
顾及到一般试制车间的加工水平和井下工具主要是静密封的状况，建议密封面的轴、孔配合应优先选用H8/e8。
主题词密封圈密封圈槽选配使用寿命Selection of O-ring and calculation of O-ring groove sizeChen Aiping,Zhou Zhongya(Research Institute of Oil Production Technology,Jianghan PetroleumAdministration,Qianjiand City,Hubei Province)Rational matching of O-rings and O-ringgrooves is of great importance to p[rolonging the service life of O-rings.A method for selecting O-ring was presented.The sizes of the O-ring gtoove can be calculated according to various O-rings.To ensure long-term and effective work of the ring,the compressibility,tensile dimension and bore-shaft matching accuracy should be properly selected.Subject Concept Terms:O-ring O-ring groove matching service life用O形密封圈(以下简称密封圈)密封是最常用的一种密封方式，然而至关重要的是如何正确地选择密封圈和设计密封圈槽尺寸。
GB1235-76 O型密封圈
发布国家标准通告第 6 号国家标准计量局1976年4月15日现将O形密封圈尺寸系列发布为国家标准内部试行，编号为G B1235－76。
自1976年10月1日起试行。
说明本标准以1976年10月1日国家标准局批准本为依据。
经二年多的验证后，对其中公差部分和附录部分作了个别修订补充，并已重新报批。
鉴于当前各单位急需此标准，因而先行翻印散发，但应以将来的正式版本为准。
中 华 人 民 共 和 国国 家 标 准O 形 橡 胶 密 封 圈尺 寸 系 列本标准适用于装在各种机械设备上，在规定的温度、压力以及不同的液体和气体介质中，于静止或运动状态下起密封作用的O 形橡胶密封圈。
一、 规 格 尺 寸1．O 形橡胶密封圈的尺寸和公差应符合表1规定：标记示例：O 形橡胶密封圈公称外径D =20毫米，断面直径d 0=2.4毫米 材质：耐油通用胶料I －2O 形密封圈：20X 2.4 橡胶I －2 GB 1235－76国家标准计量局 发布 石油化学工业部第一机械工业部 1976年10月1日内部试行 铁岭橡胶研究所等单位起草 自贡高压阀门厂转抄单位：毫米续表1注：（1）表1中 [ ] 者不推荐用于运动密封。
（2）表1中（ ）者不推荐使用。
二、技术要求2．O形橡胶密封圈胶料按其特性分为三组：Ⅰ组：耐油通用胶料；Ⅱ组：耐油耐高温胶料；Ⅲ组：耐酸碱胶料。
3．各组胶料的特性及工作条件应符合表3的规定：表34．各组胶料的物理机械性能应符合表4的规定：表45．O形橡胶密封圈的外观质量应符合表5的规定：三、检验规则6．产品应由制造厂的技术检查部门检查验收。
7．产品按表5规定进行外观质量检查。
8．产品的尺寸按表1规定进行抽检在正常生产情况下，每昼夜为一批，（每种规格不少于2件）抽验结果如不合格，应取双倍试样进行复验。
复验后仍有一项不合格，则应逐件进行检查。
9．产品所用胶料的物理机械性能，应按第四章的检验方法，对表4所规定的项目进行检验（以半月所压胶料为一批，进行试验，胶料数量不多时可一月抽验一次）如试验结果不合格，应再取双倍试样对不合格项目进行复试，复试后仍不合格，则该批胶料另行处理。
o型圈线径的选择计算
o型圈线径的选择计算
选择O型圈线径需要考虑其尺寸和密封要求。
O型圈的线径通常由其内径和截面直径来确定。
内径是指O型圈环的内部直径，而截面直径是指O型圈环在截面上的直径。
根据具体的密封要求，可以选择适当的线径。
如果要求较高的密封性能，通常选择较大的线径，以增加O型圈与密封面之间的接触面积，提高密封效果。
而如果要求较小的线径，可以选择较小的O型圈，以减小尺寸和成本。
选择O型圈线径还需要考虑其材料的弹性和耐用性。
O型圈通常采用橡胶材料制成，如丁腈橡胶、氟橡胶等。
不同材料的O型圈具有不同的弹性和耐用性，对于不同的工作条件和介质，需要选择适合的材料和线径。
一般来说，较硬的材料可以选择较小的线径，而较软的材料则需要选择较大的线径，以保证其密封性能和寿命。
选择O型圈线径还需要考虑其安装和拆卸的方便性。
线径过大或过小都会增加安装和拆卸的难度，影响工作效率。
因此，在选择线径时，需要综合考虑安装和拆卸的方便性，选择适当的线径。
选择O型圈线径还需要考虑其成本和供应的便利性。
不同线径的O 型圈在市场上的供应情况和价格可能会有所不同。
因此，需要根据具体情况选择适当的线径，以确保供应的便利性和成本的控制。
选择O型圈线径需要综合考虑其尺寸、密封要求、材料的弹性和耐
用性、安装和拆卸的方便性以及成本和供应的便利性等因素。
根据具体的工作条件和要求，选择适当的线径可以确保O型圈的密封性能和使用寿命。
因此，在选择O型圈线径时，需要进行详细的计算和分析，以确保选择的线径符合要求。
o型圈的选择和计算方法(一)
o型圈的选择和计算方法(一)O型圈的选择和计算方法什么是O型圈？O型圈是一种常用的密封元件，通常用于静密封和动密封。
它的截面形状呈圆环状，因此得名为O型圈。
它可用于密封水、气体、油和其他液体介质。
O型圈的选择原则在选择合适的O型圈时，需要考虑以下几个因素：1.尺寸：根据应用场景的管道和孔洞尺寸，选择合适的O型圈尺寸。
常见的尺寸有内径、外径和截面直径等。
2.材料：根据介质的性质选择合适的材料。
常见的O型圈材料有橡胶（如丁腈橡胶、丙烯橡胶）、硅胶、四氟O型圈等。
3.工作压力：根据应用场景的工作压力选择合适的O型圈强度。
O型圈的强度主要由其材料和截面形状决定。
4.工作温度：根据应用场景的工作温度选择合适的O型圈材料。
不同的材料有不同的耐高温和耐低温特性。
O型圈的计算方法对于轴上O型圈的计算，可以按照以下步骤进行：1.确定密封剖面：根据密封要求和设计参数，确定O型圈的剖面形状和尺寸。
2.计算压缩量：根据O型圈的材料特性和截面形状，计算O型圈在安装过程中的压缩量。
通常需要考虑O型圈的内圈、外圈直径和截面直径等参数。
3.计算装配间隙：根据密封要求和安装方式，计算O型圈的装配间隙。
装配间隙的大小会影响O型圈的密封性能。
4.确定O型圈的材料和尺寸：根据介质的特性、工作温度和工作压力，选择合适的O型圈材料和尺寸。
5.选择合适的预压力：根据O型圈的材料和工作压力，选择合适的预压力。
预压力是指O型圈安装时所受的压力，它会对O型圈的密封性能产生影响。
O型圈的安装注意事项在安装O型圈时，需要注意以下几点：•使用专用工具或手动安装时，要避免损坏O型圈表面，防止圈口被削薄或破裂。
•在安装O型圈之前，要确保密封面干净无异物，避免杂质划伤圈口。
•安装时要保证O型圈处于正常工作状态，不应出现扭曲、变形或拉伸等异常情况。
•安装时避免使用过多的润滑剂，以免降低O型圈的密封性能。
结语O型圈是实现密封效果的重要元件，合适的选择和正确的安装方法对于保证系统的正常运行至关重要。
O形橡胶密封圈的尺寸计算
活塞杆密封
1.3.34
5.01
6.65
静密封
0.9
1.3
2.0
2.7
4.0
5.4
O形橡胶密封圈的尺寸计算
在气动中使用的O形橡胶密封圈尺寸系列及公差一般按国家标准GB3452-1液压气动用橡胶密封圈尺寸系列及公差标准选用。O形橡胶密封圈通常采用矩形沟槽密封，如图1所示。
图1 O形密封结构
1) O形圈压缩量计算
ε=σ/d×100%=(d0-H)/d0×100%
式中ε——O形圈的相对压缩量;
1.2±0.06
10～30
6～15
1.8±0.08
10～25
6～12
2.65±0.09
10～22
5～10
3.55±0.10
10～20
4～8
5.30±0.13
10～18
4～7
7.00±0.15
10～15
4～6
2) O形圈内径伸长率的计算：
α=(d-d1)/d1×100%
式中α——O形圈的内径伸长率;
d——O形圈安装沟槽底径;
d1——O形圈的实际内径。
O形圈使用时，内径一般处于拉伸状态，其伸长率为5%左右，其推荐值见表2。
表2 O形圈装配时的伸长率
断面直径mm
内径伸长率（%）
1.2±0.06
3～4
1.8±0.08
3～4.5
2.65±0.09
3.5～6.0
3.55±0.10
3.5～6.5
5.30±0.13
3.5～7.0
7.00±0.15
槽深H是O形圈安装沟槽设计的关键性尺寸，它主要取决于O形圈的相对压缩量。沟槽深度H可按表3选取。
橡胶圈的直径计算知识教学
橡胶圈的直径计算（出自GB53268-97）d0=e/(K R0.5(1-ρ))d0——橡胶圈的截面直径（㎜）e——接口环向间隙（㎜）玻璃钢管取1.5～2㎜ρ——压缩率，玻璃钢管35%～40%。
D R=K R*D WD R——安装前橡胶圈环向内径（㎜）K R——环径系数，玻璃钢管取0.88～0.92D W——插口槽外径（㎜）O形密封圈和密封圈槽的选配及应用陈爱平周忠亚摘要O形密封圈和密封圈槽尺寸的合理匹配是延长密封圈无泄漏密封寿命的必要保证。
据此提出一种选配两者尺寸的理论计算方法，并以Y341—148注水封隔器所选密封圈的计算为例说明，根据不同的密封圈可以计算出相应的密封圈槽尺寸。
为保证密封圈长期有效地工作，还必须合理选择其压缩率、拉伸量和孔、轴配合精度等相关参数。
选取压缩率时，应考虑有足够的密封面接触压力、尽量小的摩擦力和避免密封圈的永久性变形。
顾及到一般试制车间的加工水平和井下工具主要是静密封的状况，建议密封面的轴、孔配合应优先选用H8/e8。
主题词密封圈密封圈槽选配使用寿命Selection of O-ring and calculation of O-ring groove sizeChen Aiping,Zhou Zhongya(Research Institute of Oil Production Technology,Jianghan Petroleum Administration,Qianjiand City,Hubei Province) Rational matching of O-rings and O-ringgrooves is of great importance to p[rolonging the service life of O-rings.A method for selecting O-ring was presented.The sizes of the O-ring gtoove can be calculated according to various O-rings.To ensure long-term and effective work of the ring,thecompressibility,tensile dimension and bore-shaft matching accuracy should be properly selected.Subject Concept Terms:O-ring O-ring groove matching service life用O形密封圈(以下简称密封圈)密封是最常用的一种密封方式，然而至关重要的是如何正确地选择密封圈和设计密封圈槽尺寸。
密封圈的线径和内径的关系
密封圈的线径和内径的关系密封圈是机械设备和工程结构中常用的紧固件，在许多机械设备和工程结构中扮演着重要的角色。
这种圈的线径和内径的关系是一个常见的问题，将在本文中进行详细的阐述。
步骤一：了解密封圈的定义和种类密封圈一般指用于封闭机械，防止液体和气体泄漏的圆形零件，也叫O 型圈。
根据材料的不同，密封圈可分为橡胶密封圈、五金制品密封圈、聚氨酯密封圈等多种类型。
步骤二：了解密封圈线径和内径的定义1、线径：密封圈的线径是指O型圈的圆周长度，通俗的说就是密封圈的外径。
2、内径：密封圈内径一般指O-ring的圆周直径，即密封圈的内径。
步骤三：了解密封圈线径和内径之间的关系密封圈的线径和内径之间有一个特定的关系，主要是通过密封圈材料的厚度来进行调节的。
通常情况下，当选定一定的O型圈线径时，内径就会随之确定。
这样，以确保密封圈能够紧密套在零件上。
步骤四：应用密封圈时如何选择线径和内径选择合适的密封圈线径和内径对于机械设备维护来说非常重要。
一般而言，选择O型圈的线径和内径应根据以下几点来确定：1、材料类型和性质: 根据机械设备和工程结构所需密封的液体和气体种类和性质来选取合适的密封圈材料。
2、工作环境要求：需要根据机械设备和工程结构的工作温度、压力等环境要求，选择合适的O型圈线径和内径。
3、接口尺寸：密封圈的线径、内径和尺寸要与机械设备或工程结构中的配件相匹配，以确保工作的连接性。
综上所述，密封圈的线径和内径之间的关系对于机械设备和工程结构的维护和运行至关重要。
因此，在选择密封圈线径和内径时，必须按照具体要求进行选择并且根据相应的指导要求进行安装。
密封圈的两个参数.
O型密封圈装配参数〔一〕拉伸量O型圈在装入密封沟槽后，一般都有一定的拉伸量。
与压缩率一样，拉伸量的大小对O型圈的密封性能和和使用寿命也有很大的影响。
拉伸量大不但会导致O型圈安装困难，同时也会因截面直径d0发生变化而使压缩率降低，以致引起泄漏。
拉伸量a可用下式表示：α=(d+d0)/(d1+d0)式中d-----轴径〔mm〕；d1----O形圈内径〔mm〕。
拉伸量的取值范围为1%-5%。
如表给出了O型圈拉伸量的推荐值，可根据轴径的大小，按表选限取O型圈的拉伸量。
O型圈压缩率与拉伸量的先取范围密封形式密封介质拉伸量α〔%〕压缩率w〔%〕静密封液压油～15～25空气15～25往复运动液压油12～17空气12～17旋转运动液压油～１3～8各种O形圈橡胶材料的硬度与工作压力的关系硬度〔邵氏A〕/度50±560±570±580±590±5工作压力静密封/Mpa≤1102050工作压力〔往复运动，往复速度≤〕/Mpa181624注：旋转运开工作压力一般不超过Mpa,硬度选择在(70±5)度;超出Mpa那么按特殊密封装置设计。
日本JISB2406－1991推荐的O形圈密封的最大间隙/mm工作压力/MPa≤～～1010～1616～25硬度〔邵氏A〕/度7090美国SAEJ120A－1968推荐的O形圈的最大封间隙值/mm硬度〔邵氏A〕/度708090工作压力/MPa形圈的截面直径和轴的转速关系转速/m/s O形圈截面直径/mm转速/m/s O形圈截面直径/mmNBR胶料硬度与耐压能力之间的关系硬度〔邵氏A〕/度拉伸强度/MPa伸长率/%适用压力范围/MPa 80224002852730620902512050〔四〕密封沟槽的形状安装O形圈的各种沟槽形状沟槽形状名称应用这是一种既适于运动密封，也适于固矩形沟槽定密封的常用的沟槽形式。
只适用于固定密封。
假设用作运动密封，V形沟槽那么磨擦阻力很大，易挤进间隙，造成损伤。
橡胶O型圈计算过程
O型圈计算公式：
d(沟槽内径)=a(O型圈拉伸率:静密封1.035)[d(自由状态下O型圈内径)+dw（自由状态下O型圈截面直径）]-dw（自由状态下O型圈截面直径）D(沟槽外径)=2dw（自由状态下O型圈截面直径）［1-β(O型圈压缩率20％)］+d(沟槽内径)
具体计算如下：
进油座0型圈
第一步：把数据代入公式，生成二个方程
方程1 32.2=1.035(d+dw)-dw
方程2 35=2dw(1-0.2)+32.2
