高程布置参考—给水处理厂课程设计计算手册
给水厂设计说明书计算(百度文库)

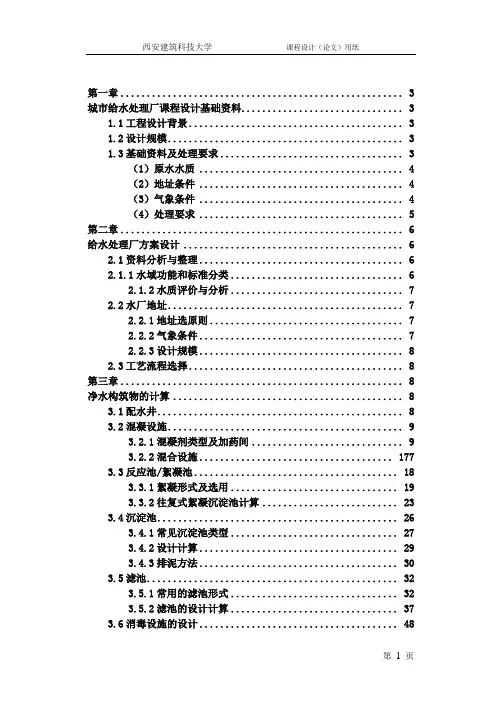

给水工程课程设计—给水处理厂工艺设计姓名:***班级:给排水0903学号:U*********指导老师:***目录一、总论 (2)1-1 设计要求 (2)1-2 基本资料 (2)二、总体设计 (5)2-1 工艺流程的确定 (5)2-2 处理构筑物及设备型式选择: (6)三、混凝、絮凝 (6)3-1 混凝剂投配设备设计 (6)3-2加药间及贮液池 (9)3-3 混合设备的设计 (10)3-4絮凝池设计 (11)四、沉淀池设计 (15)五、滤池设计 (19)5-1正常过滤系统设计 (20)5-2反冲洗系统设计 (26)5-3 反冲洗泵房设计 (28)六清水池设计 (31)七、消毒设计 (33)八、二级泵房布置 (36)九、处理构筑物平面设计 (36)9-1工艺流程布置设计 (36)9-2平面布置设计 (37)9-3水厂管线设计 (38)十、处理构筑物高程设计 (38)10-1水头损失计算 (38)10-2 处理构筑物高程确定 (39)十一、水厂附属建筑物设计 (40)十二、课设心得 (42)十三、参考文献 (43)一、总论1-1 设计要求净水厂课程设计的目的在于加深理解所学专业理论,培养运用所学知识综合分析和解决实际工程设计问题的初步能力,在设计、运算、绘图、查阅资料和设计手册以及使用设计规范等基本技能上得到初步训练和提高。
课程设计的内容是根据所给资料,设计一座城市净水厂,要求对主要处理构筑物的工艺尺寸进行计算,确定水厂平面布置和高程布置,最后绘出水厂平面布置图、高程布置图和某个单项处理构筑物(絮凝沉淀池、澄清池或滤池)的工艺设计图(应达到初步设计的深度),并简要写出一份设计计算说明书。
1-2 基本资料(1)水厂规模:该水厂总设计规模为9.7万m3/d,分两期建设,近期工程供水能力9.7万m3/d,,远期工程供水能力为19.4万m3/d。
近期工程设计征地时考虑远期工程用地,预留出远期工程用地。
(2)水源为河流地面水,原水水质分析资料如下:表1 原水水质表(3)厂区地形:(比例1:500, 按平坦地形和平整后的设计地面高程26.00m 设计),水源取水口位于水厂东北方向150m,水厂位于城市北面1 km。
给水厂课程设计计算书
第一章 (3)城市给水处理厂课程设计基础资料 (3)1.1工程设计背景 (3)1.2设计规模 (3)1.3基础资料及处理要求 (3)(1)原水水质 (4)(2)地址条件 (4)(3)气象条件 (4)(4)处理要求 (5)第二章 (6)给水处理厂方案设计 (6)2.1资料分析与整理 (6)2.1.1水域功能和标准分类 (6)2.1.2水质评价与分析 (7)2.2水厂地址 (7)2.2.1地址选原则 (7)2.2.2气象条件 (7)2.2.3设计规模 (8)2.3工艺流程选择 (8)第三章 (8)净水构筑物的计算 (8)3.1配水井 (8)3.2混凝设施 (9)3.2.1混凝剂类型及加药间 (9)3.2.2混合设施 (177)3.3反应池/絮凝池 (18)3.3.1絮凝形式及选用 (19)3.3.2往复式絮凝沉淀池计算 (23)3.4沉淀池 (26)3.4.1常见沉淀池类型 (27)3.4.2设计计算 (29)3.4.3排泥方法 (30)3.5滤池 (32)3.5.1常用的滤池形式 (32)3.5.2滤池的设计计算 (37)3.6消毒设施的设计 (48)3.7清水池 (50)第四章 (54)给水处理厂布置 (54)4.1工艺流程布置 (54)4.2平面布置 (54)4.3厂区道路布置 (55)4.4厂区绿化布置 (55)4.5厂区管线布置 (56)4.6高程布置 (56)4.7管渠水力计算 (56)4.8给水构筑物高程计算 (57)4.9给水处理构筑物高程布置 (57)参考文献 (588)第一章城市给水处理厂课程设计基础资料1.1工程设计背景某市位于广东省中南部,北接广州,南连深圳,是近年来珠江三角洲经济发展和城市进程较快的地区。
近年来,由于经济的发展、城市化进程的加快和城市人民生活水平的提高,用水的需求不断增长,原有水处理厂的生产能力已不能满足要求,对经济发展和人民生活造成了严重影响,为缓解这一矛盾,经市政府部门研究并上报请上级主管部门批准,决定在东江南支流、螯峙塘新建一座给水处理厂。
给水处理厂课程设计任务书
给水处理课程设计任务书与指导书学生姓名学生学号班级指导教师给水处理课程设计任务书一、目的与任务1. 课程设计目的通过净水厂课程设计,巩固学习成果,加深对给水处理课程内容的学习与理解,掌握净水厂设计的方法,培养和提高计算能力、设计和绘图水平。
在教师指导下,基本能独立完成一个给水处理厂工艺设计,锻炼和提高分析及解决工程问题的能力。
2. 课程设计任务根据已知资料,进行城市给水处理厂的方案设计,设计内容包括:1. 给水处理厂处理工艺流程的选择确定与工艺设计;2. 取水构筑物形式的选择与设计计算;3. 给水处理常规构筑物如絮凝池、沉淀池、过滤池、清水池、二泵房、加氯间等的工艺计算;4. 对处理厂进行平面布置和高程布置。
二、设计内容和要求1. 设计说明书说明工程概况、工程规模、水质水量、工艺流程、设计参数、主要构筑物的尺寸和个数、主要设备的性能和数量等。
2. 设计计算书净水工艺流程选择确定,各构筑物尺寸的主要计算过程、主要设备(如水泵、鼓风机等)的选取、给水处理厂的高程计算等。
3. 设计图纸净水厂平面布置图;净水构筑物高程图。
三、设计资料1.城市概况B市位于湖南省西部,沅水上游,云贵高原东部边缘的雪峰山区,东接溆浦、洞口,南邻绥宁、会同,西界芷江,北依怀化。
地处东经109°32′至110°31′,北纬26°91′至27°29′。
B市是杂交水稻的发源地、中国冰糖橙之乡。
市区为B市的政治、经济、文化中心,市区位于沅江与巫水交叉处。
根据B 市城市建设发展规划,B市将发展成为一个融工、商、贸于一体的新兴工业城市和环境优美、对外交通便捷的生态宜居城市。
2.自然特征1、地形整体而言,地形北高南低,临巫水两侧地势高程较小。
