条形基础设计归纳
条形基础(精选)
【引言】条形基础是建筑工程中常用的基础结构之一，其设计和施工对建筑物的稳定性和承载能力起着至关重要的作用。
本文将从多个方面对条形基础进行详细讨论，包括条形基础的定义、构造、设计要点、材料选择、施工流程以及常见的施工问题等。
【概述】条形基础是建筑物承受重力和水平作用力的关键部分，它能将建筑物的荷载分散到大范围的土层中。
条形基础根据不同的工况和土质条件，采用不同的形式和尺寸。
本文将对条形基础的设计和施工进行全面分析，并介绍其在实际工程中的应用。
【正文】1.条形基础的定义与分类1.1定义：条形基础是指一种长形状的基础结构，通常呈矩形或圆形截面，用于支撑建筑物的荷载。
1.2分类：根据不同的形式和施工方式，条形基础可分为简单条形基础、连续条形基础和嵌固条形基础等。
2.条形基础的构造特点2.1结构形式：条形基础通常由基础座、立柱或墙体、钢筋网和混凝土组成。
2.2荷载分布：条形基础通过其长形状将建筑物的荷载分散到较大的土层中，降低基础的承载压力。
3.条形基础的设计要点3.1土壤力学参数的确定：根据不同土壤地质条件和荷载情况，合理确定土壤的承载力和侧向土压力等参数。
3.2尺寸的确定：根据建筑物的荷载、荷载分布和土壤承载力等因素，合理确定条形基础的尺寸。
3.3钢筋配筋：通过合理的钢筋配置，提高条形基础的承载能力和变形性能。
4.条形基础的材料选择4.1混凝土：条形基础的主体材料应选用强度高、耐久性好的混凝土。
4.2钢筋：选择与混凝土搭配使用的钢筋，根据设计要求和承载能力进行合理的配筋。
5.条形基础的施工流程与常见问题5.1施工准备：包括施工工艺流程的制定、材料的准备和施工机械的选择等。
5.2基础底部处理：包括基坑开挖、土层处理、基底平整等工作。
5.3钢筋施工：包括基础钢筋的加工、布置、焊接和固定等工作。
5.4混凝土浇筑：包括搅拌、运输、浇注和养护等环节。
5.5施工质量控制与常见问题：包括施工质量检查、收敛性能检测和常见的施工问题及解决措施等。
条形基础设计归纳共56页文档
11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果， 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折Байду номын сангаас饶。——贝多芬
45、自己的饭量自己知道。——苏联
13、遵守纪律的风气的培养，只有领 导者本 身在这 方面以 身作则 才能收 到成效 。—— 马卡连 柯 14、劳动者的组织性、纪律性、坚毅 精神以 及同全 世界劳 动者的 团结一 致，是 取得最 后胜利 的保证 。—— 列宁 摘自名言网
15、机会是不守纪律的。——雨果
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
14-条形基础总结
4.2.柱下条基： 底板受力筋和分布筋同上。
4.3.地梁： 4.3.1.跨中上铁：
M 1/ 8ql 2 ， AS M / (0.875 f y h0 ) ，假设净反力为 150kpa，条基宽度 2.24.m，墙
宽 0.24m，三级钢，跨度 6m，梁高 0.8m，则 M =675 KN.m=675*10 N.mm， 0.875 f y h0
3.宽度：
3.1.例：5 层砖混和框架： 方法 1： 修正后地基承载力特征值 f a 一般在 120—150kpa 之间，假设为 150kpa， f a *L=P.（L 为条基宽度，p=每层线荷载*层数+覆土线荷载=40*5+60=260KN/m)，一般框架砖混结构，条 基宽度 L 一般在 1-2m 之间。 方法 2： B=柱下或墙下轴力设计值/1.26/墙长/( f a -20*埋深)=240*5/1.26/6/(150-20*2) =1.44m 3.2.例：5 层剪力墙： 修正后地基承载力特征值 f a 假设取 200kpa， f ak *L=P.（L 为条基宽度，p=每层线荷载* 层数+覆土线荷载=45*5+120=345KN/m)， 一般多层剪力墙结构， 条基宽度 L 一般在 1-2m 之间， 层数越多，宽度会越大，有的剪力墙条形基础会达到 3m 以上。 一般在纵横墙相交的地方，考虑到基础重叠，应乘以增大系数，一般为 1.1-1.3.
2 2 2 2 2 2 2 2 2
=256KN(2 个方向都受力)；每层线荷载为：256KN/6m=43KN/m。短边每层荷载是： 4 m2 *16 kN / m2 *2=128KN(2 个方向都受力)；每层线荷载为：128KN/4m=32KN/m。估算时， 无论长方向还是短方向，每层线荷载可以 取 45KN/m ，埋深 3m 是覆土线荷载可以取 90-150KN/m ，估算时取 120KN/m。
条形基础实施方案
条形基础实施方案一、引言条形基础是建筑工程中常见的一种基础形式，其结构简单、施工方便、适用范围广泛。
本文将就条形基础的实施方案进行详细介绍，包括设计要点、施工流程、质量控制等内容，旨在为相关工程人员提供参考和指导。
二、设计要点1. 地基勘察：在进行条形基础设计前，需要对地基进行详细的勘察，了解地质情况、承载能力等参数，以便合理确定基础尺寸和深度。
2. 基础尺寸：根据建筑结构荷载和地基承载能力计算，确定条形基础的尺寸，包括宽度、深度等参数。
3. 钢筋配筋：在设计条形基础时，需要根据荷载大小和基础尺寸确定钢筋的配筋方案，保证基础的受力性能。
4. 防水防腐：在设计条形基础时，需要考虑基础的防水防腐措施，选择合适的防水材料和防腐涂料，保证基础的长期稳定性。
三、施工流程1. 基础开挖：根据设计要求进行基础开挖，保证基础底部平整、垂直度和尺寸的准确性。
2. 基础模板安装：根据设计要求搭建基础模板，保证基础的准确形状和尺寸。
3. 钢筋安装：按照设计要求进行钢筋的安装，注意钢筋的间距、连接方式和保护层厚度。
4. 混凝土浇筑：在钢筋安装完成后，进行混凝土的浇筑，注意浇筑质量和工艺。
5. 基础养护：混凝土浇筑完成后，进行基础的养护工作，保证混凝土的强度和抗渗性。
四、质量控制1. 施工质量检验：对基础的开挖、模板、钢筋、混凝土浇筑等环节进行质量检验，保证施工质量。
2. 材料质量控制：对基础施工所使用的材料进行质量把控，保证材料的质量符合设计要求。
3. 安全生产控制：严格遵守施工安全规范，保证施工过程中的安全生产。
五、结语通过本文的介绍，相信大家对条形基础的实施方案有了更深入的了解。
在进行条形基础施工时，需要严格按照设计要求和施工流程进行操作，保证基础的质量和稳定性。
希望本文能为相关工程人员提供一定的参考和帮助。

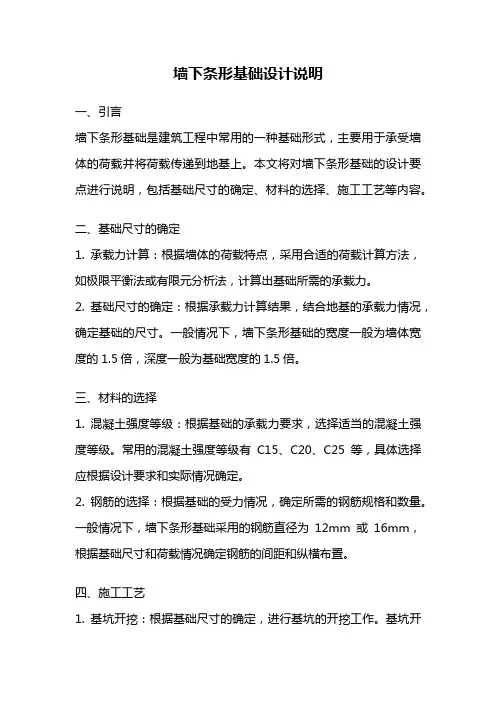

墙下条形基础设计说明
