因果图鱼骨图、树图与关联图关联分析知识分析
质量管理手法--因果图、树图与关联图(ppt 15页)PPT学习课件
轴承公差不合理
转子外圆大
工作间距小
设计
环
第二节 树图
树图又叫系统图。用来表示某个质量问题与其他组成要素之间的关 系，从而明确问题的重点，寻求达到目的所应采取的最适当的手段和措 施的一种树枝状图。
树图常用于单目标的展开。
树图的主要用途
1. 企业方针目标实施项目的展开； 2. 在新产品开发中进行质量设计展开； 3. 为确保质量保证活动而进行的保证质量要素（事项）的展开； 4. 对为解决企业内质量、成本、产量等问题所采取的措施加以展开； 5. 企业承包责任制项目的展开； 6. 工序分析中对质量特性进行主导因素的展开； 7. 探求明确部门职能、管理职能和提高效率的方法； 8. 可以用于因果分析。
因果图常同排列图、对策表联合起来应用。
实例－噪声超标因果图
在提高135W电机的一次装机合格率时，运用因果图对 “噪声超标” 进行原因分析：
针简为探把把确寻因因 在确只把把中制制制在制“因 画制探因工用状－一寻构单针把寻探确只问对明确求针针定找果果提定能针针央定定定新定果因定求果序来图－张找造侧对针找求定能题这 扼 保 明 对 对 要 所 图 图高 要 用 对 对 集 质 质 全 产 全 关果 全 明 图 分 表 。 应 完 所 树 汇 这 对 所 明 要 用”个要质确每每分有常常 1分于每每中量量面品面系 图面确常析示用整有图集个每有确分于宜3主地量部个个析下同同 析单个个型管管质开质的 时质部同中某关的下，型主个下部析单5用W要讲保门主主的一排排 的一主主：理理量发量层 必量门排对个联因一把：要主一门的一简电类述证职要要“个列列 主目要要把小小管中管次 须管职列质质图果个主把类要个职主目洁机别清活能类类问层图图 要标类类要组组理进理要 开理能图量量的图层题要别类层能要标的的端确楚动、别别题次、、 质的别别分活活计行计分 “计、、特问步展次放分确别次、质的轴“一盖定要而管的的”的对对 量分的的析动动划质划明 诸划管对性题骤开的在析定的的管量分承主次装的其研进理组组。原策策问析组组的规规；量；，葛；理策进与：的原左的其组原理问析未语装配组究行职成成因表表 题；成成问划划设最 亮职表行其层因框问组成因职题；配轴按＋机合成的的能要要并联联 （要要题与与计高 会能联主他次并内题成要并能（经承合要谓不要主保和素素画合合 特素素放目目展层 ”和合导组至画，放要素画和特验室格语求当素题证提及及在起起 性及及在标标开次 ，提起因成少在主在素及在提性率不与”人做和（质高其其相来来 ）其其图展展；的 充高来素要应相要右和其相高）时的足子如量效子子应应应 不子子的开开原 分效应的素有应类（子子应效不，短要质要率要要的用用 能要要中；；因 发率用展之二的别或要要的率能运语素量素的素素枝。。 笼素素央应 扬的。开间层枝放左素素枝的笼用表；问（方放放上统放放位寻 民方；的，上在）；放上方统因示题事法在在，，在在置求 主法关一，右侧在，法，果，）项；主主继一主主，到 ，；系些继边，主继；一图一；）要要续个要要把可 各，情续的与要续个对般的类类一主类类同以 抒从况一方其类一主用“展别别层要别别“直 己而下层框发别层要粗噪外开右右层质右右问接 见明还层内生右层质转线声圆；边边地量边边题采 ，确可地；关边地量子方超的的展问的的”取 集问以展联的展问跳框部标定方方开题方方发对 思题有开的方开题动的□”件料框框下只框框生策 广的三下因框下只、大进间圈内内去能内内关为 益重层去素内去能转行起隙；；。画；；联止 ，点以。从；。画子原。一的； 把，上右一小因间张因每寻。（张分因素个求左因析果逐人达）果垂：图层的到向图直，排意目左，度多列见的（多不个在都所右个够主其一应）主要周一采逐要环质 围 记 取 层 质刚境量。录的排量端性问在最列问噪盖题图适。题不声则上当则够大应；的应画手画多段多张和张因措因果施果噪 声 超 标图的图，一，因种因果树果图枝图
因果图(鱼骨图)、树图与关联图(关联分析)知识分析
4. 用箭头表示原因与结果（目的与手段）的关系；箭头指向是：原因→ 结果。 5. 原因要深入细致地分析，直至找出末端原因。末端原因应是可以直接 采取对策的原因，其识别标志是：箭头只出不进。
第十一页，共13页。
第三节 关联图
－－应用注意事项：
1. 用因果分析关联图时，“要因”必是由对其末端原因逐一经现场验证 并作出“标识”；
2) 确定要分析的主要质量问题（特性）不能笼统，一个主要质量问题只能画一 张因果图，多个主要质量问题则应画多张因果图，因果图只能用于单一目标的分 析；
3) 因果关系的层次要分明，最高层次的原因应寻求到可以直接采取对策为 止；
4) 对分析出来的所有末端原因，都应到现场进行观察、测量、试验等加以确认。
因果图常同排列图、对策表联合起来应用。
或逻辑关系去选取。
第七页，共13页。
实例－塑料试片麻坑厚度超差龟裂因果分析数图
主题
主要类别 组成要素
子要素
操作不熟练 人员
执行工艺不严
没定机、定人 新调入人员经验少 压力、温度、时间控制不严
压力不稳定
试
片
设备
模具不适
麻
坑
电热板不平行
厚 度
毛坯质量差
超
工艺
差
塑炼时间不准
龟
裂
原料
原材料性能不稳定
设备密封不严 模具设计不合理
－－关联图的基本类型：
1. 中央集中型：把要分析的问题放在图的中央位置，把同“问题”发生关联的因素 逐层排列在其周围。 2. 单侧汇集型：把要分析的问题放在右（或左）侧，与其发生关联的因素从右 （左）向左（右）逐层排列。
第九页，共13页。
鱼骨图分析法(又名因果图)
鱼骨图Cause & Effect/Fishbone Diagram 第1章概念与来源鱼骨图又名特性因素图是由日本管理大师石川馨先生所发展出来的，故又名石川图。
鱼骨图是一种发现问题“根本原因”的方法，它也可以称之为“因果图”。
鱼骨图原本用于质量管理。
问题的特性总是受到一些因素的影响，我们通过头脑风暴找出这些因素，并将它们与特性值一起，按相互关联性整理而成的层次分明、条理清楚，并标出重要因素的图形就叫特性要因图。
因其形状如鱼骨，所以又叫鱼骨图（以下称鱼骨图），它是一种透过现象看本质的分析方法，又叫因果分析图。
同时，鱼骨图也用在生产中，来形象地表示生产车间的流程。
下图为鱼骨图基本结构：一般可转化为三种类型：A、整理问题型鱼骨图（各要素与特性值间不存在原因关系，而是结构构成关系,对问题进行结构化整理）B、原因型鱼骨图（鱼头在右，特性值通常以“为什么……”来写）C、对策型鱼骨图（鱼头在左，特性值通常以“如何提高/改善……”来写）第2章应用场景鱼骨图常用于查找问题的根因时使用，如对于现场客户的需求进行分析整理时可使用该工具分析用户的本质需求。
第3章使用步骤制作鱼骨图分两个步骤：分析问题原因/结构、绘制鱼骨图。
分析问题原因/结构A、针对问题点，选择层别方法（如人机料法环测量等）。
B、按头脑风暴分别对各层别类别找出所有可能原因（因素）。
C、将找出的各要素进行归类、整理，明确其从属关系。
D、分析选取重要因素。
E、检查各要素的描述方法，确保语法简明、意思明确。
分析要点：a、确定大要因（大骨）时，现场作业一般从“人机料法环”着手,管理类问题一般从“人事时地物”层别，应视具体情况决定；b、大要因必须用中性词描述（不说明好坏），中、小要因必须使用价值判断（如…不良）；c、脑力激荡时，应尽可能多而全地找出所有可能原因，而不仅限于自己能完全掌控或正在执行的内容。
对人的原因，宜从行动而非思想态度面着手分析；d、中要因跟特性值、小要因跟中要因间有直接的原因-问题关系，小要因应分析至可以直接下对策；e、如果某种原因可同时归属于两种或两种以上因素，请以关联性最强者为准（必要时考虑三现主义：即现时到现场看现物，通过相对条件的比较，找出相关性最强的要因归类。
质量管理手法--因果图、树图与关联图
框内；
6. 评审画出的树图，确保无论在顺序上或逻辑上都没有差错和空档。
路漫漫其修远兮, 吾将上下而求索
画树图的注意事项
1. 用于因果分析的树图一般是单目标的，即一个质量问题用一张树图
；
2. 树图中的主要类别一般可以不先从 5M1E 出发，而是根据具体的质
量问题或逻辑关系去选取。
路漫漫其修远兮, 吾将上下而求索
• 因果图常同排列图、对策表联合起来应用。
路漫漫其修远兮, 吾将上下而求索
实例－噪声超标因果图
• 在提高135W电机的一次装机合格率时，运用因果图对 “噪声超标”进 行原因分析：
•人
•料
•装配经验不足
•外圆跳动大
•垂直度不够
•未按要求做
•转子部件
•端盖
•端盖的轴承室与 •轴承配合不当
•定、转子间 •的间隙小
•子要素
•没定机、定人
•新调入人员经验少
•压力、温度、时间控制不严
•设备密封不严
•模具设计不合理
•模具厚度大
•电热板间垫层不匀
•毛坯厚度偏差大
•压辊调节不当
•混炼时间不统一
•塑化时间不统一
•杂质
•塑化时间不统一
•暖气片少
•没有排风设备
•工作台不洁
第三节 关联图
• －－关联图又叫关系图。它是解决关系复杂、因素之间又相互关联 的原因与结果或目的与手段等的单一或多个问题的图示技术，是根据逻 辑关系理清复杂问题、整理语言文字资料的一种方法。
• －－关联图的基本类型： • 中央集中型：把要分析的问题放在图的中央位置，把同“问题”发生关 联的因素逐层排列在其周围。 • 单侧汇集型：把要分析的问题放在右（或左）侧，与其发生关联的 因素从右（左）向左（右）逐层排列。
名词解释 因果图法
名词解释因果图法因果图法因果图法又称为“放射图”、“树枝图”、“鱼骨图”等。
它是用来分析、解释、说明事物变化的成因与结果，及预测未来的一种统计图表。
本文提供了三种因果图法：(1)箭头因果图法;(2)数字因果图法;(3)图形因果图法画出影响每一事件的多种原因，不管它们之间有没有时间顺序，如果有顺序，就从时间先后次序排列;然后根据原因之间的逻辑关系，把原因按照由小到大的顺序连接起来，最终得到一张能够清晰表达所研究问题之间联系的图。
而且为了便于观察、比较、分析，还要在箭头[gPARAGRAPH3]上标注出原因的性质。
例如有这样一个箭头因果图：(1)销售额每年递增20%。
(2)人均产值从2000年的80元/人上升到2007年的180元/人。
箭头因果图因果图也可用于找出重要的变量之间相互关系的一种方法，但其内容太复杂，难度很大，一般情况下只适合科学研究中。
若要用于实际生活，则需要有另外的逻辑推理手段。
以上这些对影响你目前生活和工作最主要的六个方面进行分析。
但是请不要单纯看到这六个原因，也不要仅仅看到事件A在这六个方面所发挥的作用，更不要单纯地认为事件B在这六个方面所发挥的作用就一定比事件A小。
原因之间的关系可能会非常复杂，以至于无法找到真正的关键原因。
事件A是事件B发生的必要条件，但事件A并不一定就是事件B发生的充分条件。
事件A和事件B之间也有可能存在互为因果或相互加强的关系。
就像左右手互相协作的例子，两只手都很健康的情况下才能产生更好的效果。
因此，必须要综合考虑原因之间的因果链条和相互关系。
如何建立影响我生活和工作的多种因素的因果关系呢?就让我们先去找出那些最主要的六个原因，然后再去寻找那些最具体的原因。
即使这样也会花费很长时间，因此我们应该尽可能快速地建立我们所需要的原因与原因之间的关系。
1、按下列因果关系表格将各事件之间的顺序打乱，然后根据原因之间的逻辑关系，将原因按照由小到大的顺序排列，得到图1-9。
品质管理手法-第3章--因果图、树图和关联图PPT课件
杂质
塑化时间不统一
暖气片少
没有排风设备
工作台不洁
第三节 关联图
－－关联图又叫关系图。它是解决关系复杂、因素之间又相互关联 的原因与结果或目的与手段等的单一或多个问题的图示技术，是根据逻 辑关系理清复杂问题、整理语言文字资料的一种方法。
－－关联图的基本类型： 1. 中央集中型：把要分析的问题放在图的中央位置，把同“问题”发 生关联的因素逐层排列在其周围。 2. 单侧汇集型：把要分析的问题放在右（或左）侧，与其发生关联的 因素从右（左）向左（右）逐层排列。
一张完整的因果图展开的层次至少应有二层，一些情况下还可以有 三层以上。
第一节 因果图
画因果图的注意事项：
1) 画因果图时必须开“诸葛亮会”，充分发扬民主，各抒己见，集思 广益，把每个人的意见都一一记录在图上； 2) 确定要分析的主要质量问题（特性）不能笼统，一个主要质量问题 只能画一张因果图，多个主要质量问题则应画多张因果图，因果图只能 用于单一目标的分析； 3) 因果关系的层次要分明，最高层次的原因应寻求到可以直接采取对 策为止； 4) 对分析出来的所有末端原因，都应到现场进行观察、测量、试验等 加以确认。
You Know, The More Powerful You Will Be
Thank You
在别人的演说中思考，在自己的故事里成长
Thinking In Other People‘S Speeches，Growing Up In Your Own Story
讲师：XXXXXX XX年XX月XX日
第三节 关联图
－－关联图的用途： 1. 制定全面质量管理计划； 2. 制定质量方针； 3. 制定生产过程的质量改进措施； 4. 推进外购、外协件的质量管理工作； 5. 制定质量管理小组活动规划与目标展开； 6. 解决工期、工序管理上的问题； 7. 改进职能部门的工作； 8. 其他。
鱼骨图分析法(又名因果图)
鱼骨图Cause & Effect/Fishbone Diagram 第1章概念与来源鱼骨图又名特性因素图是由日本管理大师石川馨先生所发展出来的，故又名石川图。
鱼骨图是一种发现问题“根本原因”的方法，它也可以称之为“因果图”。
鱼骨图原本用于质量管理。
问题的特性总是受到一些因素的影响，我们通过头脑风暴找出这些因素，并将它们与特性值一起，按相互关联性整理而成的层次分明、条理清楚，并标出重要因素的图形就叫特性要因图。
因其形状如鱼骨，所以又叫鱼骨图（以下称鱼骨图），它是一种透过现象看本质的分析方法，又叫因果分析图。
同时，鱼骨图也用在生产中，来形象地表示生产车间的流程。
下图为鱼骨图基本结构：一般可转化为三种类型：A、整理问题型鱼骨图（各要素与特性值间不存在原因关系，而是结构构成关系,对问题进行结构化整理）B、原因型鱼骨图（鱼头在右，特性值通常以“为什么……”来写）C、对策型鱼骨图（鱼头在左，特性值通常以“如何提高/改善……”来写）第2章应用场景鱼骨图常用于查找问题的根因时使用，如对于现场客户的需求进行分析整理时可使用该工具分析用户的本质需求。
第3章使用步骤制作鱼骨图分两个步骤：分析问题原因/结构、绘制鱼骨图。
分析问题原因/结构A、针对问题点，选择层别方法（如人机料法环测量等）。
B、按头脑风暴分别对各层别类别找出所有可能原因（因素）。
C、将找出的各要素进行归类、整理，明确其从属关系。
D、分析选取重要因素。
E、检查各要素的描述方法，确保语法简明、意思明确。
分析要点：a、确定大要因（大骨）时，现场作业一般从“人机料法环”着手,管理类问题一般从“人事时地物”层别，应视具体情况决定；b、大要因必须用中性词描述（不说明好坏），中、小要因必须使用价值判断（如…不良）；c、脑力激荡时，应尽可能多而全地找出所有可能原因，而不仅限于自己能完全掌控或正在执行的内容。
对人的原因，宜从行动而非思想态度面着手分析；d、中要因跟特性值、小要因跟中要因间有直接的原因-问题关系，小要因应分析至可以直接下对策；e、如果某种原因可同时归属于两种或两种以上因素，请以关联性最强者为准（必要时考虑三现主义：即现时到现场看现物，通过相对条件的比较，找出相关性最强的要因归类。
品质管理手法因果图树图与关联图
设计
环
第二节 树图
树图又叫系统图。用来表示某个质量问题与其他组成要素之间的关 系，从而明确问题的重点，寻求达到目的所应采取的最适当的手段和措 施的一种树枝状图。
树图常用于单目标的展开。
树图的主要用途
1. 企业方针目标实施项目的展开； 2. 在新产品开发中进行质量设计展开； 3. 为确保质量保证活动而进行的保证质量要素（事项）的展开； 4. 对为解决企业内质量、成本、产量等问题所采取的措施加以展开； 5. 企业承包责任制项目的展开； 6. 工序分析中对质量特性进行主导因素的展开； 7. 探求明确部门职能、管理职能和提高效率的方法； 8. 可以用于因果分析。
第三节 关联图
－－关联图的用途： 1. 制定全面质量管理计划； 2. 制定质量方针； 3. 制定生产过程的质量改进措施； 4. 推进外购、外协件的质量管理工作； 5. 制定质量管理小组活动规划与目标展开； 6. 解决工期、工序管理上的问题； 7. 改进职能部门的工作； 8. 其他。
第三节 关联图
画树图的注意事项
1. 用于因果分析的树图一般是单目标的，即一个质量问题用一张树图 ；
鱼骨图(详细分析法则说明)
所以 所以 所以 所以 所以
•制造
人
金额
没有生产 计划配合
利润低
订货情报掌握不确实
为
没有式样 生产条件不好
没有交货意识
运送成本高
何
交
库存安全量低
方法不明确
存放位置不足
货
单方面的决定
延
交货期短
迟 数量少,没有交货计划
物品
•找 原 因 交貨
鱼骨图的三种类型
•整理问题型 •各要素与特性值间不存在原因关系，而是结构构成团系。
• 原因型 •鱼头在右，特性值通常以“为什么……”来写。
•对策型 •鱼头在左，特性值通常以“如何提高/改善……”来写。
什么是5M1E:
•环境
•Environment
•测量
•Measurement
•Man/Manpower
大骨
看不到饭菜实例
小骨
不方便直接看到
孙骨
展示台太低
曾孙骨
人驻留时间长
菜品展示台
中骨
记入中骨、小骨、孙骨「要点」
5 ・要因记入 [没有对策的反馈｣。
例：「没有手顺书」 「没有盖子」
「没有报警」「没有干劲」
「学习不足」
「注意不足」
＊＊反复寻找为什么，摸索探询的话比较好 ・要因是
｢主语＋谓语｣的形式比较好。
（3）加强定型刀具或刃具的刃磨和管理，实行强制更换制度； （4）积极推行控制图管理，以便及时采取措施调整； （5）严肃工艺纪律，对贯彻执行操作规程进行检查和监督。 （6）加强工具工装和计量器具管理，切实做好工装模具的周期检查和计量器具的 周期校准工作。
测量(Measurement)的因素：
（1）确定测量任务及所要求的准确度，选择使用的、具有所需准确度和精密度能力 的测试设备。 （2）定期对所有测量和试验设备进行确认、校准和调整。 （3）规定必要的校准规程。其内容包括设备类型、编号、地点、校验周期、校验方 法、验收方法、验收标准，以及发生问题时应采取的措施。 （4）保存校准记录。 （5）发现测量和试验设备未处于校准状态时，立即评定以前的测量和试验结果的有 效性，并记入有关文件。
鱼骨图分析法(又名因果图)
鱼骨图Cause & Effect/Fishbone Diagram 第1章概念与来源鱼骨图又名特性因素图是由日本管理大师石川馨先生所发展出来的,故又名石川图。
鱼骨图是一种发现问题“根本原因”的方法，它也可以称之为“因果图"。
鱼骨图原本用于质量管理。
问题的特性总是受到一些因素的影响，我们通过头脑风暴找出这些因素，并将它们与特性值一起，按相互关联性整理而成的层次分明、条理清楚，并标出重要因素的图形就叫特性要因图。
因其形状如鱼骨,所以又叫鱼骨图(以下称鱼骨图),它是一种透过现象看本质的分析方法,又叫因果分析图。
同时，鱼骨图也用在生产中，来形象地表示生产车间的流程. 下图为鱼骨图基本结构：一般可转化为三种类型:A、整理问题型鱼骨图（各要素与特性值间不存在原因关系，而是结构构成关系,对问题进行结构化整理)B、原因型鱼骨图（鱼头在右，特性值通常以“为什么……"来写）C、对策型鱼骨图(鱼头在左,特性值通常以“如何提高/改善……”来写）第2章应用场景鱼骨图常用于查找问题的根因时使用,如对于现场客户的需求进行分析整理时可使用该工具分析用户的本质需求。
第3章使用步骤制作鱼骨图分两个步骤：分析问题原因/结构、绘制鱼骨图。
分析问题原因/结构A、针对问题点，选择层别方法（如人机料法环测量等）。
B、按头脑风暴分别对各层别类别找出所有可能原因（因素）。
C、将找出的各要素进行归类、整理，明确其从属关系。
D、分析选取重要因素。
E、检查各要素的描述方法，确保语法简明、意思明确。
分析要点：a、确定大要因（大骨）时，现场作业一般从“人机料法环”着手，管理类问题一般从“人事时地物”层别，应视具体情况决定；b、大要因必须用中性词描述（不说明好坏)，中、小要因必须使用价值判断（如…不良）；c、脑力激荡时,应尽可能多而全地找出所有可能原因,而不仅限于自己能完全掌控或正在执行的内容。
对人的原因，宜从行动而非思想态度面着手分析；d、中要因跟特性值、小要因跟中要因间有直接的原因—问题关系，小要因应分析至可以直接下对策;e、如果某种原因可同时归属于两种或两种以上因素,请以关联性最强者为准(必要时考虑三现主义：即现时到现场看现物,通过相对条件的比较，找出相关性最强的要因归类。
数据分析工具——QC七大手法
数据分析工具——QC七大手法QC七手法:QC七手法又称为QC七工具，一般指旧QC七手法，即层别法、检查表、柏拉图、因果图、管制图、散布图和直方图。
是质量管理及改善运用的有效工具. QC手法的适用范围:QC手法的用途非常广泛，可以用于企业管理的方方面面（包括计划管控、员工思想意识行为管理、质量管控、成本管控、交期管控、士气管理、环境管理、安全管理、效率管理、绩效考核、日常管理等等），但主要用于品质管理及改善。
七大手法口诀：因果追原因、检查集数据、柏拉抓重点、直方显分布、散布看相关、管制找异常、层别作解析.因果图、柏拉图、检查表、层别法、散布图、直方图、统计图、棒状图、饼图、带状图、推移图、雷达图、管制图1.因果图（特性要因图、石川图、鱼骨图）:当一个问题的特性（结果）受到一些要因（原因）影响时，将这些要因加以整理，成为有相互关系且有条理的图形，这个图形就称为特性要因图，又叫鱼骨图（Fish-Bone Diagram）。
1.1用途说明：整理问题、追查真正的原因、寻找对策。
1.2制作步骤：1。
决定问题或品质的特性1。
决定问题或品质的特性——特性的选择不能使用看起来很抽象或含混不清的主题。
2. 决定大要因-—须是简单的完整句,且具有某些程度或是方向性。
3. 决定中小要因。
4. 决定影响问题点的主要原因.5. 填上制作目的、日期及制作者等资料。
1.3应注意事项:1.脑力激荡。
2.以事实为依据。
3.无因果关系者，予以剔除，不予分类。
4.多加利用过去收集的资料.5.重点放在解决问题上,并依结果提出对策,依5W2H原则执行。
•WHY——为什么?为什么要这么做?理由何在？原因是什么?•WHAT—-是什么？目的是什么？做什么工作?•WHERE——何处？在哪里做？从哪里入手?•WHEN——何时？什么时间完成？什么时机最适宜？•WHO——谁？由谁来承担？谁来完成？谁负责？•HOW ——怎么做？如何提高效率？如何实施？方法怎样？•HOW MUCH-—多少？做到什么程度?数量如何？质量水平如何?费用产出如何?6。
QC小组基本教程-第八章-因果图、树图与关联
因果图的应用场景
质量改进
用于分析产品质量问题或缺陷的根源，制定 相应的改进措施。
问题解决
针对特定问题或目标，分析影响其实现的因 素，找出关键因素进行改进。
决策制定
在制定决策时，分析各种可能的影响因素及 其对决策结果的作用。
项目管理
在项目实施过程中，分析可能影响项目进度、 成本和质量的各种因素。
02
ABCD
列出与中心主题或目标相 关的子主题或子目标，并 将其按层次关系排列。
在每个节点旁边添加简短 的描述或关键词，以帮助 解释该节点的内容。
树图的应用场景
项目管理
用于制定项目计划，组织任务决
用于识别问题的根本原因，并 制定解决问题的策略和步骤。
组织结构
用于描述组织内部的层级关系 和职责分配。
因果图由代表结果的节点和代表影响 因素的箭头组成，箭头指向结果节点 ，表明因果关系。
因果图的绘制方法
确定要解决的问题或结果，将 其作为因果图的中心节点。
头脑风暴：召集小组成员，集 思广益，列出所有可能影响该
问题的因素。
将每个因素与中心节点相连， 表示因果关系。
对于每个因素，继续展开其子 因素，直到无法再细分。
qc小组基本教程-第八章 -因果图、树图与关联
contents
目录
• 因果图 • 树图 • 关联图 • 因果图、树图与关联图的比较与选择 • 案例分析
01
因果图
因果图的定义
因果图：又称为鱼骨图或石川图，是 一种用于表示因果关系的图形工具， 通过图形化方式展示影响结果的因素 ，帮助人们分析和解决问题。
案例二：树图在项目管理中的应用
总结词
树图是一种用于项目管理的工具，用于分解项目目标，明确任务分工和时间计划。
QC(旧)七大手法之四——鱼骨图
QC （旧）七大手法之四——鱼骨图(Fishbone Diagram)一．定义：因果图（Cause and Effect Diagram ），又称特性要因图、鱼骨图、鱼刺图、树枝图、因素图、河图、石川图。
是一种用于分析质量特性（结果）与影响质量特性的可能原因/因素（即潜在原因）之间关系的一种工具。
1953年，由日本东京大学教授Kaoru Ishikawa 石川馨（日本最著名的质量权威，以其发明的鱼骨图——TQM 的七大手法之一而著称，另有一句名言——顾客是任何一个你工作的下家，而不论是他在组织内部还是组织外部——这个创意发展为内部顾客和外部顾客））首次运用鱼骨图帮助川崎钢铁厂的工程师们理解造成生产问题的各因素之间是如何相互关联的。
所以因果图又称为石川图。
因果图的定义：一种表明质量特性与其影响原因之间的关系的图形。
因果图它形象地表示了探讨问题的思维过程，通过有条理地逐层分析，可以清楚地看出“原因—结果”与“手段—目标”的关系，使问题的脉络完全显示出来。
绘制鱼骨图的步骤：1) 确定要对哪些质量问题进行因果分析。
2) 选择其中的一个质量问题，把它写在纸的右侧。
从左至右画出脊骨线，把质量问题用方框框住，当作“鱼头”。
然后写下作为大骨的影响质量问题的基本原因，并用方框框住。
3) 写下影响大骨（基本原因——5M1E ）的第二层原因（中骨）和影响中骨的第三层次原因（小骨）。
原因之间的关系必须是因与果的关系。
如果需要还可以展开到第四层的更为细小的原因（小小骨），直到可以采取措施的具体原因为止（注：大骨与脊骨之间的夹角以60-75º为宜，中骨与脊骨平行，小骨与中骨的夹角同样为60-75º。
一个完整的因果图至少应有二层，许多因果图有三层或更多层。
4) 对每一个原因都进行重要性划分（真因判断——见真因判定表），标识出看上去对质量特性有重要影响的原因(即一般称为的“要因”)，从最层次的原因中（即小骨或小小骨）选取和识别少量的（3～5个）可能对结果有最大影响的原因，将其作为制定改进措施的重点考虑对象，标识的方法可以是用方框框起来或加注特殊的符号。
原因分析常用质量工具
三、注意事项 ⑴用于因果分析的树图一般是单目标的，一个质量问题用一张树图 ⑵树图的主要类别一般可以不先从5M1E出发，而是根据具体的质量问题或逻辑关系去选取
原因分析常用质量工具 常用质量工具总结 ---江苏小胖胖
精品文档
因果图（鱼骨图）
因果图
一、概念： 因果图是表示质量特性波动与其潜在（隐含）原因的关系，即表达和分析因果关系的一种图表。
二、应用步骤： ⑴明确问题：简明、扼要地规定结果 ⑵确定原因类别 ⑶画框架图 ⑷层层展开完成全图：寻找每一个主要类别原因的所有下一个层次的原因，并画在相应的枝上，一层一
人
机
第二层原因
第三层原因
第一层原因
结果
料
法
环
一张完整的因果图展开层次至少应有两层，一般情况下有三 层。（ISO9004-4：质量管理和质量体系要素——第4部分:质 量改进指南）
轴承间隙大
机
直径小磨损快
刀片人
材质
软刀具
未按规定自检 执行工艺差
主轴震动大
夹具 油压低
夹不紧
未按规定换刀
机体 缸孔
未用标准环 校验
精品文档
8
关联图
关联图 2.关联图的基本类型
14
因素1
10
13
9
8
2
7
问题1
问题2
3
6
12
5
4 11
中央集中型关联图
小结： 问题：箭头只进不出 中间因素：箭头有进有出 末端因素：箭头只出不进 （箭头对结果，箭尾对原因）
鱼骨图分析法(又名因果图)---精品管理资料
鱼骨图Cause & Effect/Fishbone Diagram 第1章概念与来源鱼骨图又名特性因素图是由日本管理大师石川馨先生所发展出来的，故又名石川图。
鱼骨图是一种发现问题“根本原因”的方法,它也可以称之为“因果图"。
鱼骨图原本用于质量管理.问题的特性总是受到一些因素的影响，我们通过头脑风暴找出这些因素,并将它们与特性值一起,按相互关联性整理而成的层次分明、条理清楚，并标出重要因素的图形就叫特性要因图。
因其形状如鱼骨，所以又叫鱼骨图（以下称鱼骨图），它是一种透过现象看本质的分析方法，又叫因果分析图。
同时，鱼骨图也用在生产中，来形象地表示生产车间的流程. 下图为鱼骨图基本结构：一般可转化为三种类型:A、整理问题型鱼骨图（各要素与特性值间不存在原因关系，而是结构构成关系，对问题进行结构化整理)B、原因型鱼骨图（鱼头在右,特性值通常以“为什么……”来写）C、对策型鱼骨图(鱼头在左，特性值通常以“如何提高/改善……"来写）第2章应用场景鱼骨图常用于查找问题的根因时使用，如对于现场客户的需求进行分析整理时可使用该工具分析用户的本质需求。
第3章使用步骤制作鱼骨图分两个步骤：分析问题原因/结构、绘制鱼骨图。
分析问题原因/结构A、针对问题点，选择层别方法(如人机料法环测量等）.B、按头脑风暴分别对各层别类别找出所有可能原因(因素）。
C、将找出的各要素进行归类、整理，明确其从属关系。
D、分析选取重要因素。
E、检查各要素的描述方法，确保语法简明、意思明确。
分析要点:a、确定大要因（大骨）时，现场作业一般从“人机料法环"着手,管理类问题一般从“人事时地物”层别,应视具体情况决定；b、大要因必须用中性词描述（不说明好坏），中、小要因必须使用价值判断（如…不良）；c、脑力激荡时,应尽可能多而全地找出所有可能原因,而不仅限于自己能完全掌控或正在执行的内容.对人的原因,宜从行动而非思想态度面着手分析；d、中要因跟特性值、小要因跟中要因间有直接的原因-问题关系，小要因应分析至可以直接下对策;e、如果某种原因可同时归属于两种或两种以上因素，请以关联性最强者为准（必要时考虑三现主义：即现时到现场看现物，通过相对条件的比较，找出相关性最强的要因归类。
鱼骨图分析法(又名因果图)
鱼骨图Cause & Effect/Fishbone Diagram第1章概念与来源鱼骨图又名特性因素图是由日本管理大师石川馨先生所发展出来的，故又名石川图。
鱼骨图是一种发现问题“根本原因”的方法，它也可以称之为“因果图”。
鱼骨图原本用于质量管理。
问题的特性总是受到一些因素的影响，我们通过头脑风暴找出这些因素，并将它们与特性值一起，按相互关联性整理而成的层次分明、条理清楚，并标出重要因素的图形就叫特性要因图。
因其形状如鱼骨，所以又叫鱼骨图（以下称鱼骨图），它是一种透过现象看本质的分析方法，又叫因果分析图。
同时，鱼骨图也用在生产中，来形象地表示生产车间的流程。
下图为鱼骨图基本结构：一般可转化为三种类型：A、整理问题型鱼骨图（各要素与特性值间不存在原因关系，而是结构构成关系对问题进行结构化整理）B、原因型鱼骨图（鱼头在右，特性值通常以“为什么……”来写）C、对策型鱼骨图（鱼头在左，特性值通常以“如何提高/改善……”来写）第2章应用场景鱼骨图常用于查找问题的根因时使用，如对于现场客户的需求进行分析整理时可使用该工具分析用户的本质需求。
第3章使用步骤制作鱼骨图分两个步骤：分析问题原因/结构、绘制鱼骨图分析问题原因/结构A、针对问题点，选择层别方法（如人机料法环测量等）。
B、按头脑风暴分别对各层别类别找出所有可能原因（因素）。
C、将找出的各要素进行归类、整理，明确其从属关系。
D分析选取重要因素。
E、检查各要素的描述方法，确保语法简明、意思明确。
分析要点：a、确定大要因（大骨）时，现场作业一般从“人机料法环”着手，管理类问题一般从“人事时地物”层别，应视具体情况决定；b、大要因必须用中性词描述（不说明好坏），中、小要因必须使用价值判断（如… 不良）；c、脑力激荡时，应尽可能多而全地找出所有可能原因，而不仅限于自己能完全掌控或正在执行的内容。
对人的原因，宜从行动而非思想态度面着手分析；d、中要因跟特性值、小要因跟中要因间有直接的原因-问题关系，小要因应分析至可以直接下对策；e、如果某种原因可同时归属于两种或两种以上因素，请以关联性最强者为准（必要时考虑三现主义：即现时到现场看现物，通过相对条件的比较，找出相关性最强的要因归类。
因果图(鱼骨图)、树图与-关联图(关联分析)知识分析(1)
设计
环
第二节 树图
树图又叫系统图。用来表示某个质量问题与其他组成要素之间的关 系，从而明确问题的重点，寻求达到目的所应采取的最适当的手段和措 施的一种树枝状图。
树图常用于单目标的展开。
树图的主要用途
1. 企业方针目标实施项目的展开； 2. 在新产品开发中进行质量设计展开； 3. 为确保质量保证活动而进行的保证质量要素（事项）的展开； 4. 对为解决企业内质量、成本、产量等问题所采取的措施加以展开； 5. 企业承包责任制项目的展开； 6. 工序分析中对质量特性进行主导因素的展开； 7. 探求明确部门职能、管理职能和提高效率的方法； 8. 可以用于因果分析。
应用树图的步骤
1. 简明扼要地讲述清楚要研究的主题（如质量问题）； 2. 确定该主题的主要类别，即主要的层次； 3. 构造树图，把主题放在左框内，主要类别放在右边的方框内； 4. 针对这个主要类别确定其组成要素和子要素； 5. 把针对每个主要类别的组成要素及其子要素放在主要类别右边的方
框内；
6. 评审画出的树图，确保无论在顺序上或逻辑上都没有差错和空档。
因果图、树图与关联图
第一节 因果图 第二节 树图 第三节 关联图
返回目录

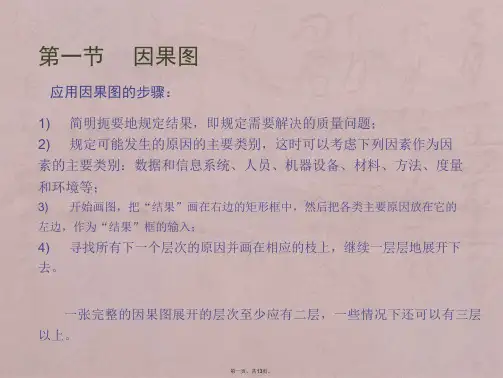

第一节 因果图
应用因果图的步骤：
1) 简明扼要地规定结果，即规定需要解决的质量问题； 2) 规定可能发生的原因的主要类别，这时可以考虑下列因素作为因 素的主要类别：数据和信息系统、人员、机器设备、材料、方法、度 量和环境等； 3) 开始画图，把“结果”画在右边的矩形框中，然后把各类主要原 因放在它的左边，作为“结果”框的输入； 4) 寻找所有下一个层次的原因并画在相应的枝上，继续一层层地展 开下去。
压力不稳定
试
片
质量管理手法--因果图、树图与关联图(ppt 15页)
－－关联图的基本类型： 1. 中央集中型：把要分析的问题放在图的中央位置，把同“问题”发 生关联的因素逐层排列在其周围。 2. 单侧汇集型：把要分析的问题放在右（或左）侧，与其发生关联的 因素从右（左）向左（右）逐层排列。
－－应用关联图的步骤： 1. 确定要分析的“问题”。“问题”宜用简洁的“主语＋ 谓语”的短 语表示，一般用粗线方框□ 圈起。一个粗方框只圈一个“问题”，多个 问题则应用多个方框圈起来。“问题”识别规则是“箭头只进不出”。 2. 召开诸葛亮会。与会者应用“头脑风暴法”就分析的“问题”充分 发表意见，找“因素”（手段）。 3. 边记录，边绘制，反复修改关联图。 4. 用箭头表示原因与结果（目的与手段）的关系；箭头指向是：原因 → 结果。 5. 原因要深入细致地分析，直至找出末端原因。末端原因应是可以直 接采取对策的原因，其识别标志是：箭头只出不进。
一张完整的因果图展开的层次至少应有二层，一些情况下还可以有 三层以上。
第一节 因果图
画因果图的注意事项：
1) 画因果图时必须开“诸葛亮会”，充分发扬民主，各抒己见，集思 广益，把每个人的意见都一一记录在图上； 2) 确定要分析的主要质量问题（特性）不能笼统，一个主要质量问题 只能画一张因果图，多个主要质量问题则应画多张因果图，因果图只能 用于单一目标的分析； 3) 因果关系的层次要分明，最高层次的原因应寻求到可以直接采取对 策为止； 4) 对分析出来的所有末端原因，都应到现场进行观察、测量、试验等 加以确认。
压力不稳定
设备密封不严
试
片
