数字电视机顶盒的原理

数字电视机顶盒的原理
数字电视机顶盒是一种能够接收数字电视信号并将其转换为模拟电视信号输出的设备。

其工作原理如下：
1. 信号接收：数字电视机顶盒通过天线或有线电视网络接收数字电视信号，这些信号是由卫星、有线电视网络或地面数字电视信号发射塔传输的。

2. 信号解码：数字电视信号被接收后，经过解码器解码。

解码器能够解析数字信号中的音频、视频、字幕等不同的编码格式，并将其转换为模拟信号。

3. 分发信号：解码后的模拟信号被传送到电视机或显示设备，通过视频输出端口连接。

4. 信号控制：数字电视机顶盒通常还具备电子节目指南（EPG）功能，允许用户在电视屏幕上方便地浏览和选择不同的频道和节目。

用户还可以通过遥控器控制机顶盒的各种功能，例如频道切换、音量调节等。

5. 辅助功能：一些数字电视机顶盒还具备其他附加功能，例如录制节目、暂停和回放功能，使用户能够根据自己的需求随时观看电视节目。

总之，数字电视机顶盒通过接收、解码和转换数字电视信号为模拟信号的方式，将高清晰度的数字电视节目传送到普通模拟电视机或显示设备上，为用户提供更好的视听体验。

stb工作原理

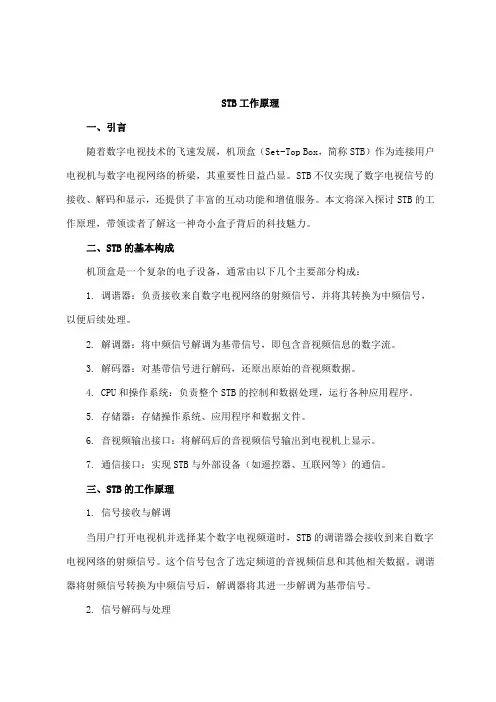

STB工作原理一、引言随着数字电视技术的飞速发展，机顶盒（Set-Top Box，简称STB）作为连接用户电视机与数字电视网络的桥梁，其重要性日益凸显。

STB不仅实现了数字电视信号的接收、解码和显示，还提供了丰富的互动功能和增值服务。

本文将深入探讨STB的工作原理，带领读者了解这一神奇小盒子背后的科技魅力。

二、STB的基本构成机顶盒是一个复杂的电子设备，通常由以下几个主要部分构成：1. 调谐器：负责接收来自数字电视网络的射频信号，并将其转换为中频信号，以便后续处理。

2. 解调器：将中频信号解调为基带信号，即包含音视频信息的数字流。

3. 解码器：对基带信号进行解码，还原出原始的音视频数据。

4. CPU和操作系统：负责整个STB的控制和数据处理，运行各种应用程序。

5. 存储器：存储操作系统、应用程序和数据文件。

6. 音视频输出接口：将解码后的音视频信号输出到电视机上显示。

7. 通信接口：实现STB与外部设备（如遥控器、互联网等）的通信。

三、STB的工作原理1. 信号接收与解调当用户打开电视机并选择某个数字电视频道时，STB的调谐器会接收到来自数字电视网络的射频信号。

这个信号包含了选定频道的音视频信息和其他相关数据。

调谐器将射频信号转换为中频信号后，解调器将其进一步解调为基带信号。

2. 信号解码与处理解码器负责对基带信号进行解码，还原出原始的音视频数据。

这个过程涉及到复杂的数字信号处理技术，包括去噪、纠错和解码等。

解码后的音视频数据被传输到CPU 进行处理。

CPU根据操作系统和应用程序的指令，对音视频数据进行格式转换、缩放、增强等操作，以适应电视机的显示需求。

3. 输出与显示处理后的音视频数据通过音视频输出接口传输到电视机上。

电视机根据接收到的信号类型（如HDMI、AV等），将音视频数据显示出来。

同时，STB还可以通过通信接口与外部设备进行交互，如接收遥控器的指令、连接互联网进行在线升级等。

4. 增值服务与互动功能除了基本的数字电视信号接收和解码功能外，STB还提供了丰富的增值服务和互动功能。

数字电视机顶盒原理

数字电视机顶盒原理
1 数字电视机顶盒原理
数字电视机顶盒是一种能够让用户通过电视接收有线和卫星数字
电视信号的电子设备。

它能够将电视信号转换成可以被电视机接收的，能够被家庭影院或者音响系统使用的标准电视信号形式。

用户只要按
需与数字电视机顶盒的输入连接有线电视或者有线和无线的卫星电视
系统，就能够接收到完整的数字电视频道和网络节目。

数字电视机顶盒原理有三个基本步骤：调谐器阶段、解码器阶段
和解压缩阶段。

首先，调谐器阶段，随着用户从不同的数字电视服务提供商的服
务中访问的节目的不同，数字电视机顶盒需要利用振荡器和收音机芯片，根据用户设定的频率接收到电视信号，并将其发送给解码器。

其次，解码器阶段，解码器会利用熵编码技术解码电视信号内的
无素并解析和提取音频和视频数据，并将其转换成标准RGB图像形式。

最后，解压缩阶段，后续将利用音频,视频数字信号处理技术进一
步解压和处理音频和视频数字信号，将其视频输出接口发给电视机，
并播放出数字信号的节目内容。

通过以上三个基本步骤，数字电视机顶盒可以将接收的信号变换
成可以被普通的电视机接收的信号，这样无论是专业的家庭影院，还
是普通的电视机都可以接收高清的数字电视信号。

它还能够接收各种
多媒体技术的有线与无线发射的数字信号，让用户能够随时随地收听和观看数字电视节目。

地面数字广播电视接收设备的基本原理与工作原理解析

地面数字广播电视接收设备的基本原理与工作原理解析地面数字广播电视接收设备，也被称为数字电视机顶盒，是广播电视节目信号转化为可视化图像和声音，并通过电视机播放的设备。

作为现代家庭电视娱乐中不可或缺的一部分，地面数字广播电视接收设备在数字化时代的广播电视领域发挥着重要的作用。

本文将对地面数字广播电视接收设备的基本原理和工作原理进行解析。

地面数字广播电视接收设备的基本原理是通过接收和解码数字广播电视信号，将信号转化为可视化图像和声音输出。

基本原理可分为两个部分，即信号接收和信号解码。

首先，我们来看信号接收的部分。

地面数字广播电视接收设备通常内置一个数字电视调谐器，它的功能类似于传统模拟电视机的调频器。

该调谐器通过天线接收地面数字广播电视信号，经过一系列信号处理和放大，将信号传送到接收设备的主板。

信号解码是地面数字广播电视接收设备中另一个重要的原理。

接收设备的主板会对接收到的信号进行解码，将数字信号解析成可视化的图像和声音。

它主要包括以下几个步骤：1. 解扰：接收设备会对接收到的数字信号进行解扰，消除传输过程中引入的噪声和干扰，以保证信号的稳定性和完整性。

2. 解码：接下来的步骤是对信号进行解码。

通过相应的解码算法，将数字信号转化为视频和音频数据。

3. 解多路复用：地面数字广播信号采用了多路复用技术，即将多个不同节目信号合并在一个载波中进行传输。

解多路复用的过程是将合并的信号分离出来，并根据用户选择的频道进行解码，以获取用户想要的特定节目。

4. 分发与输出：经过解码后，接收设备将视频和音频数据分别发送到电视机的显示屏和扬声器，最终展示给用户。

此外，地面数字广播电视接收设备通常还具备一些其他功能，如电子节目指南、远程控制和互联网连接。

这些功能是通过接收设备内部的芯片和软件实现的。

总的来说，地面数字广播电视接收设备的工作原理是基于信号接收和信号解码的基础上，通过一系列的信号处理和解码算法，将数字信号转化为可视化的图像和声音，以实现用户对数字广播电视节目的观看和享受。

深入了解数字机顶盒的结构和工作原理

深入了解数字机顶盒的结构和工作原理数字机顶盒接收各种传输介质来的各种数据信息和数字信号，通过解码技术、音视频编码技术解、解调技术和复用技术，可以在模拟信号电视机上收看精彩的数字电视节目和各种有用数据信息。

以有线数字机顶盒为例，它的工作原理是：有线数字机顶盒接收数字电视节目、处理数据业务和完成多种应用的解析。

信号源是在进入客户的有线电视网络前要完成两级的编码，一级是视频、音频信号的信源编码流，另一级是传输用的数字信道编码流。

另外还要跟前端相应，接收端的机顶盒首先从传输层提取数字信道编码信号，完成数字信道的解调，其次是还原压缩的信号源编码信号，恢复原始视频、音频流，同时可以完成各种数据接收和解析。

根据国家互联网信息和广电数字电视要求，一个数字机顶盒的硬件结构是由数字信号处理(信源解码和信道解码)、控制部件和机顶盒接口等几大部分组成的。

数字机顶盒从功能上看是电视机和计算机的混合产物，但它们的内部结构和原理却不一样，从应用操作和信号处理上看，机顶盒应包括以下几个层次：(1）机顶盒的输出接口：包括模拟信号的音频和视频接口、数据接口、数字视音频接口、鼠标、键盘等。

(2）机顶盒用户层：包括电子节目表、浏览器、有条件接收、服务信息、遥控、数据解码、图形用户界面。

(3）机顶盒节目层：包括MPEG/AC—3音频解码、MPEG—2视频解码。

(4）机顶盒传输层：包括解复用技术，它把传输流分成数据包、音频和视频。

(5）机顶盒连接层和物理层：包括VSB解，OFDM、QAM、QPSK、调高频调谐器等交织解码。

数字机顶盒的工作原理:第一、机顶盒的高频头接收来自广电有线网络的高频信号，然后通过QAM解调器来完成信道的解码，再从载波中分离出包含视频、音频信号和其它数据信息的传送流。

第二、在传送流中一般都会包含多个视频流、音频流和一些其它的数据信息。

第三、机顶盒里的解复用器则用来区分不同的数字电视节目，提取相应的视、音频流和数据流，送入MPEG－2解码器和对应的解析软件，然后完成数字信息的还原过程。

机顶盒的工作原理简介

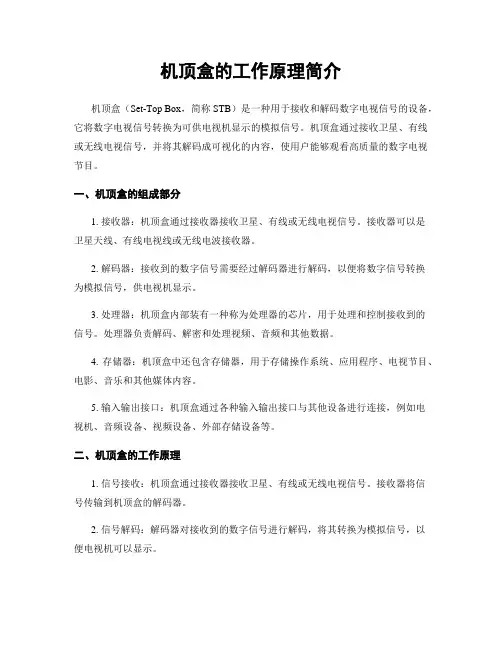

机顶盒的工作原理简介机顶盒（Set-Top Box，简称STB）是一种用于接收和解码数字电视信号的设备，它将数字电视信号转换为可供电视机显示的模拟信号。

机顶盒通过接收卫星、有线或无线电视信号，并将其解码成可视化的内容，使用户能够观看高质量的数字电视节目。

一、机顶盒的组成部分1. 接收器：机顶盒通过接收器接收卫星、有线或无线电视信号。

接收器可以是卫星天线、有线电视线或无线电波接收器。

2. 解码器：接收到的数字信号需要经过解码器进行解码，以便将数字信号转换为模拟信号，供电视机显示。

3. 处理器：机顶盒内部装有一种称为处理器的芯片，用于处理和控制接收到的信号。

处理器负责解码、解密和处理视频、音频和其他数据。

4. 存储器：机顶盒中还包含存储器，用于存储操作系统、应用程序、电视节目、电影、音乐和其他媒体内容。

5. 输入输出接口：机顶盒通过各种输入输出接口与其他设备进行连接，例如电视机、音频设备、视频设备、外部存储设备等。

二、机顶盒的工作原理1. 信号接收：机顶盒通过接收器接收卫星、有线或无线电视信号。

接收器将信号传输到机顶盒的解码器。

2. 信号解码：解码器对接收到的数字信号进行解码，将其转换为模拟信号，以便电视机可以显示。

3. 数据处理：机顶盒的处理器对解码后的信号进行处理，包括视频和音频数据的分离、解密、解压缩等操作。

4. 显示输出：处理后的视频信号通过输出接口传输到电视机，音频信号通过音频输出接口传输到音响设备，以实现高质量的音视频输出。

5. 用户交互：机顶盒还具有用户交互功能，可以通过遥控器或其他输入设备进行操作，例如切换频道、调整音量、访问电子节目指南、点播电影等。

三、机顶盒的应用1. 数字电视：机顶盒是数字电视的重要组成部分，通过接收和解码数字电视信号，使用户能够观看高清晰度、高质量的数字电视节目。

2. 互联网电视：现代机顶盒还具有互联网功能，可以通过网络连接访问各种在线视频、音乐、游戏等内容，实现互联网电视的功能。

机顶盒的工作原理简介

机顶盒的工作原理简介机顶盒是一种用于接收和解码数字电视信号的设备，它可以将数字信号转换为可视化的图像和声音。

机顶盒通过与电视机的连接，使用户可以收看更多的频道和内容，提供更好的观看体验。

一、机顶盒的基本组成1. 主板：机顶盒的核心部件，负责控制整个设备的运行和信号处理。

2. CPU：中央处理器，负责处理和解码数字信号，确保信号的稳定和流畅。

3. 存储器：用于存储操作系统、软件和数据，保证机顶盒的正常运行。

4. 解码器：负责将数字信号解码成可视化的图像和声音，提供高清晰度的观看效果。

5. 输入输出接口：用于连接电视、音频设备、网络等外部设备，实现信号传输和数据交互。

6. 电源：提供机顶盒所需的电能，保证设备的正常工作。

二、机顶盒的工作原理1. 信号接收：机顶盒通过天线或有线电视接收器接收数字电视信号，将信号传输到主板。

2. 信号解码：主板接收到信号后，将信号传递给CPU进行解码处理。

CPU根据信号的编码方式，将数字信号解码成可视化的图像和声音。

3. 图像处理：解码后的图像信号经过图像处理器的处理，包括去噪、增强、调节亮度和对比度等，以提供更清晰、更鲜艳的图像效果。

4. 声音处理：解码后的声音信号经过声音处理器的处理，包括去噪、均衡、环绕声效果等，以提供更真实、更立体的声音效果。

5. 用户交互：机顶盒通过遥控器或其他输入设备接收用户的操作指令，用户可以通过菜单、频道列表等界面进行频道切换、节目选择、设置调整等操作。

6. 数据传输：机顶盒通过网络接口连接互联网，可以进行在线观看、点播、下载等功能。

同时，机顶盒还支持USB接口和SD卡插槽，可以通过外部存储设备播放本地媒体文件。

7. 信号输出：机顶盒将解码后的图像和声音信号通过HDMI、AV等接口输出到电视机或音频设备，用户可以通过电视机或音频设备进行观看和听取。

三、机顶盒的优势和应用1. 多频道选择：机顶盒可以接收更多的频道信号，用户可以根据自己的喜好选择观看的节目。

机顶盒的工作原理简介

机顶盒的工作原理简介机顶盒，又称为数字电视机顶盒，是一种用于接收和解码数字电视信号的设备。

它可以将数字电视信号转换为可供电视机显示的图象和声音。

机顶盒的工作原理涉及到信号接收、解码、处理和输出等多个方面。

一、信号接收机顶盒首先通过天线或者有线电视信号输入端口接收数字电视信号。

天线接收到的信号是通过空中传输的地面数字电视信号，而有线电视信号则是通过有线电视网络传输的信号。

机顶盒通过内置的调谐器将接收到的信号转换为基带信号。

二、解码接收到的数字电视信号是经过压缩编码的，机顶盒需要对其进行解码才干还原成可识别的图象和声音。

机顶盒内部包含了多种解码器，如视频解码器和音频解码器。

视频解码器可以解码压缩后的视频信号，将其转换为电视机可以显示的图象。

音频解码器则可以解码压缩后的音频信号，将其转换为电视机可以播放的声音。

三、处理解码后的图象和声音信号需要经过处理才干得到更好的显示效果。

机顶盒内部的处理器可以对图象进行去噪、锐化、色采校正等处理，以提高图象质量。

同时，处理器还可以对声音进行音频增强、音效处理等操作，以提供更好的听觉体验。

四、输出处理后的图象和声音信号通过机顶盒的输出接口传输到电视机上进行显示。

常见的输出接口包括HDMI、AV、光纤等。

HDMI接口可以传输高清图象和音频信号，保证了最佳的观影效果。

AV接口则可以传输标清图象和音频信号。

光纤接口可以传输高品质的音频信号。

除了基本的信号接收、解码、处理和输出功能，现代的机顶盒还具备了更多的功能和特点。

例如，一些机顶盒内置了硬盘或者支持外接存储设备，可以实现录制电视节目、时移播放等功能。

还有一些机顶盒支持网络连接，可以通过互联网观看网络视频、浏览网页等。

此外，一些机顶盒还支持智能语音控制、手机投屏等功能，提供更便捷的操作方式。

总结起来，机顶盒的工作原理包括信号接收、解码、处理和输出等多个环节。

通过这些环节，机顶盒可以将数字电视信号转换为电视机可以显示的图象和声音。

机顶盒的工作原理简介

机顶盒的工作原理简介机顶盒是一种用于收看电视节目的设备，它通过接收和解码电视信号，将其转化为可供电视机显示的图象和声音。

在本文中，我们将详细介绍机顶盒的工作原理。

一、机顶盒的基本构成机顶盒普通由以下几个部份组成：1. 接收器：用于接收来自卫星、有线电视或者地面数字电视信号的天线或者电缆。

2. 解码器：用于解码接收到的数字电视信号，将其转化为可供电视机显示的图象和声音。

3. 处理器：负责处理解码后的信号，并控制机顶盒的其他功能。

4. 存储器：用于存储电视节目、应用程序和其他数据。

5. 输入输出接口：用于连接机顶盒与电视机、音响系统和其他外部设备。

二、机顶盒的工作原理机顶盒的工作原理可以分为以下几个步骤：1. 信号接收：机顶盒通过接收器接收来自卫星、有线电视或者地面数字电视信号的天线或者电缆。

2. 信号解码：接收到的信号经过解码器进行解码，将数字信号转化为可供电视机显示的图象和声音。

3. 信号处理：解码后的信号由处理器进行处理，包括调整图象和声音的亮度、对照度、音量等参数。

4. 存储和缓存：机顶盒内置存储器用于存储电视节目、应用程序和其他数据。

此外，机顶盒还会对即将播放的节目进行缓存，以确保流畅的播放体验。

5. 用户交互：机顶盒通过输入输出接口与用户进行交互，用户可以通过遥控器或者其他输入设备选择节目、调整音量等。

6. 外部设备连接：机顶盒可以通过输入输出接口与电视机、音响系统和其他外部设备连接，以扩展功能或者提供更好的音视频体验。

三、机顶盒的应用领域机顶盒广泛应用于以下几个领域：1. 有线电视：机顶盒可以接收有线电视信号，并将其转化为可供电视机显示的图象和声音。

2. 卫星电视：机顶盒可以接收卫星电视信号，并将其转化为可供电视机显示的图象和声音。

3. 地面数字电视：机顶盒可以接收地面数字电视信号，并将其转化为可供电视机显示的图象和声音。

4. 互联网电视：一些机顶盒还具有互联网接入功能，用户可以通过机顶盒观看在线视频、浏览网页等。

机顶盒的工作原理简介

机顶盒的工作原理简介标题：机顶盒的工作原理简介引言概述：机顶盒作为家庭娱乐设备的重要组成部份，其工作原理是如何实现的呢？本文将从硬件结构、软件系统、信号接收、解码处理和用户交互五个方面来介绍机顶盒的工作原理。

一、硬件结构1.1 中央处理器：机顶盒内置的中央处理器负责控制整个系统的运行和数据处理。

1.2 存储器：机顶盒内置的存储器用于存储操作系统、应用程序和用户数据。

1.3 输入输出接口：机顶盒配备了多种输入输出接口，如HDMI、USB、网口等，用于连接外部设备和传输数据。

二、软件系统2.1 操作系统：机顶盒通常运行基于Linux或者Android的操作系统，提供用户界面和应用程序支持。

2.2 应用程序：机顶盒内置各种应用程序，如视频播放器、游戏应用、社交媒体等，丰富用户体验。

2.3 固件升级：机顶盒定期通过网络升级固件，以提升系统性能和功能。

三、信号接收3.1 有线接收：机顶盒通过有线电视信号接收器接收有线电视信号，如电缆电视或者卫星电视信号。

3.2 无线接收：机顶盒通过无线网络接收器接收网络视频流，如OTT视频服务或者在线直播。

3.3 天线接收：机顶盒通过数字电视天线接收地面数字电视信号，如地面数字电视广播。

四、解码处理4.1 视频解码：机顶盒内置视频解码器将接收到的视频信号解码为可显示的视频画面。

4.2 音频解码：机顶盒内置音频解码器将接收到的音频信号解码为可听的声音。

4.3 数据处理：机顶盒通过中央处理器对解码后的数据进行处理，如播放、录制、缓存等操作。

五、用户交互5.1 遥控器：用户通过遥控器对机顶盒进行操作，如选择频道、调节音量、切换应用等。

5.2 用户界面：机顶盒提供用户友好的界面，方便用户浏览节目、设置参数、管理应用等。

5.3 互联网功能：机顶盒支持互联网功能，如在线购物、社交媒体、视频点播等，为用户提供更多娱乐选择。

总结：机顶盒的工作原理涉及硬件结构、软件系统、信号接收、解码处理和用户交互等多个方面，通过以上介绍，读者可以更好地了解机顶盒是如何实现家庭娱乐功能的。

数字电视机顶盒的基本原理及构成探讨

数字电视机顶盒的基本原理及构成探讨摘要：随着我国经济的发展和科技的进步，广播电视网也正在向产品化、网络化、数字化的方向发展。

其中，数字机顶盒作为系统中的用户终端设备是一项关键的设备。

本文主要介绍了数字电视当中机顶盒的原理及其构成。

关键词：数字电视机顶盒；原理；构成一、引言随着我国经济的发展和科技的进步，广播电视网也正在向产品化、网络化、数字化的方向发展。

其中，数字机顶盒作为系统中的用户终端设备是一项关键的设备。

由于数字机顶盒能够将数字电视信号进行转换，成为模拟电视机可以接收到的PAL/NTSC信号，同时也能够支持因特网浏览、视频（VOD）点播、可视电话、DVD播放等多媒体的功能以及放大、解密、加扰的功能，和普通模拟电视机进行组合便能够构成完整独立的数字电视的接收机，因此其市场发展前景可谓是极其广阔。

本文主要介绍了数字电视当中机顶盒的原理及其构成。

二、数字电视机顶盒的基本原理作为一种普遍应用于广播电视领域方面的转换信号的系统，机顶盒由于其用途和功能的不同，在早期可分为付费电视的机顶盒、图文电视的机顶盒、增补频道的机顶盒等。

而随着数字电视技术的迅速发展，当前我国主要应用的就是进行数字电视接收的机顶盒。

同时，按照传输媒体的区别，数字电视的机顶盒又可以分为三种，那就是有线数字电视的机顶盒、地面数字电视的机顶盒和数字卫星的机顶盒，而其中的有线数字电视的机顶盒在我国应用最为广泛。

数字电视的机顶盒能够进行数字电视节目的接收、数据业务的处理以及多种应用方面的解析。

其信源在进入到有线电视网络之前要完成二级编码，一级是作传输用途的信道编码，而另一级则是音视频信号信源的编码以及所有信源所封装而成的传输流。

接收端的机顶盒与前端相应，首先从传输层进行信道编码信号的提取，以此来完成信道的解调；然后进行已压缩信源编码信号的还原，并恢复原始的音视频流，另外再完成数据业务以及多种应用方面的接收和解析。

一般有线数字电视的机顶盒是由出高频头、信源解复用器、信道解调器、视频编码器、MPEG-2解码器、嵌入式CPU系统、音频D/A以及条件接收模块、外围接口等所构成。

数字电视机顶盒的基本原理及技术探讨

一
后再授权管理信息中进行相对应的控制字加密的业务密钥传送工作，其中传送内容包括节目内容、节目时间、节目来源以及分类、价格等信息。
２．６显示技术数字电视机显示器采用的扫描方式
为低帧频隔行扫描。在显示文字以及图形过程中，亮度信号呈背景闪烁的状态，水平直线行间呈闪烁的状态。假如将逐行扫描的计算机图文转至数字电视机上时，水平边沿只会出现在奇场或者是偶场，屏显时间与人眼视觉暂停时间较接近，可能会造成严重的边缘闪烁现象，针对这一缺陷，可以尝试从以下两个方面人手：第一方面，抗闪烁滤波器；第二方面，用逐行扫描替换隔行扫描，还要注意对帧频的提高。
兴起地点为欧美。现如今的数字电视机顶盒已经成为一种基于镶入式系统的设备，受到越来越多的欢迎。从数字电视机顶盒的基
本原理入手，进而引出对数字电视机顶盒技术的相关性探讨。
关键词：数字电视机顶盒；基本原理；技术
２．１信源解码数字化模拟信号之后，数字电视广播采用ＭＰＥＧ一２视频压缩标准进行视频压缩工作，ＭＰＥＧ一２视频压缩标准可以适用于不同种清晰度图像质量，其中音频标准有两种，分别为ＭＰＥＧ一２及ＡＣ一２。目指南，在满足人们正常的需求的前提还有值得注意的一点就是信源解码器必下，还可以为用户提供节目介绍以及相须可以适应于不同的编码策略，可以准对应的背景资料。与此同时，数字电视确完成还原原始数据这一工作。机顶盒具有计算机部分的能力，可以进２．２信道解码行双向改造，那么数字电视机顶盒的基信道解码电路相当于模拟电视机中本原理及技术是什么呢？的中频放大器和高频头。在数字电视机１数字电视机顶盒的基本原理顶盒中，必须存在的就是高频头，其可有线电视数字电视机顶盒可以接受以调谐的范围为：地面电视接收频道、数字电视节目、对数据业务进行以及可卫星频道以及有线电视增补频道。以完成多种应用的解析。在进入有线电２．３上行数据的调制编码视网络之前，信源需要完成两级编码：在开展交互式应用的过程中，必须级为在传输过程中应用的信道编码，对上行数据的调制编码问题进行相对应另一级为所有的信源封装而成的信道编的考虑，现阶段我国针对上行数据的调码以及音视频信号的信源编码。接收端制编码问题主要采取三种应对方式：通

机顶盒的工作原理简介

机顶盒的工作原理简介机顶盒是一种用于接收和解码数字电视信号的设备，它能够将数字信号转换为可供电视机显示的模拟信号。

它在数字电视技术的发展中起到了重要的作用，为用户提供了更加丰富、清晰的电视节目。

一、机顶盒的基本组成部分1. 接收模块：机顶盒通过接收天线或有线电视信号，将信号传输到解码模块。

2. 解码模块：解码模块是机顶盒的核心部分，它能够将接收到的数字信号进行解码，将数字信号转换为模拟信号，以供电视机显示。

3. 显示模块：显示模块用于将解码后的信号传输到电视机或显示器上，使用户能够观看电视节目。

4. 控制模块：控制模块用于控制机顶盒的各项功能，包括频道切换、音量调节、菜单导航等。

5. 存储模块：存储模块用于存储用户的个人设置和喜好，包括频道列表、收藏夹、观看记录等。

二、机顶盒的工作原理1. 信号接收：机顶盒通过天线或有线电视接收到数字电视信号，信号经过接收模块进行处理，转换为数字信号。

2. 信号解码：接收到的数字信号经过解码模块进行解码处理，将数字信号转换为模拟信号，以供电视机显示。

3. 信号处理：解码后的信号经过处理模块进行图像和声音的优化处理，以提供更好的观看体验。

4. 信号输出：处理后的信号通过显示模块输出到电视机或显示器上，用户可以通过电视机观看数字电视节目。

5. 用户控制：用户可以通过遥控器或机顶盒面板上的按钮进行频道切换、音量调节、菜单导航等操作，控制模块接收用户的指令并执行相应的功能。

6. 个性化设置：机顶盒提供了一些个性化设置的功能，用户可以根据自己的喜好设置频道列表、收藏夹、观看记录等。

三、机顶盒的优势和应用1. 清晰度高：机顶盒能够接收到高清晰度的数字电视信号，提供更加清晰、细腻的画面和音效。

2. 多样化的节目选择：机顶盒可以通过数字信号传输多个频道的节目，用户可以根据自己的喜好选择观看。

3. 互联网应用：现代的机顶盒不仅能够接收数字电视信号，还可以通过网络连接，提供丰富的互联网应用，如在线视频、点播服务等。

数字电视机顶盒的工作原理

数字电视机顶盒的工作原理数字电视机顶盒是一种可以接收数字电视信号并将其转化为模拟电视信号输出的设备。

它是现代家庭数字电视系统中的重要组成部分，通过数字电视机顶盒，用户可以享受到高清晰度、高清晰度和多个频道的数字电视节目。

数字电视机顶盒的工作原理可以分为以下几个方面说明：1. 信号接收：数字电视机顶盒内部有一个接收器，用于接收室外数字电视信号（或通过有线电视网络接收）。

接收器将接收到的信号转换为电信号并进行解调和解码处理。

2. 解码处理：数字电视信号是一种复杂的编码信号，通过解码处理，将信号解码为视频和音频数据。

在数字电视机顶盒中，解码处理主要包括视频解码和音频解码。

视频解码：数字电视信号中的视频数据经过解码处理，恢复为原始的视频图像数据。

数字电视机顶盒内部通常采用专门的视频解码芯片，如MPEG-2、MPEG-4或H.265等，对视频数据进行解码和解压处理，还能对图像进行去噪、增强等处理，以提高画质。

音频解码：数字电视信号中的音频数据经过解码处理，恢复为原始的音频信号。

数字电视机顶盒内部通常通过音频解码芯片，如AC-3或AAC等，对音频数据进行解码和解压，以得到高质量的声音。

3. 显示输出：当视频数据解码成功后，数字电视机顶盒将得到的视频数据输出到显示设备，如电视机、显示器等。

输出的视频信号可以是模拟信号（通过模拟端口输出）或数字信号（通过HDMI或其他数字接口输出），以满足各种显示设备的需求。

4. 操作控制：数字电视机顶盒通常配备有一套用户界面（UI），用户可以通过遥控器或其他输入设备进行操作。

用户可以使用遥控器来切换不同频道的节目，调整音量、进行菜单操作等。

5. 互联网功能：现代数字电视机顶盒通常具备互联网功能，可以连接到互联网并提供丰富的互联网应用和服务。

用户可以通过数字电视机顶盒观看在线视频、播放网络音乐、浏览网页、使用各种应用程序等。

6. 数据存储和传输：数字电视机顶盒内部通常内置一定的存储空间，用于存储电视节目、电影、音乐等多媒体内容。

数字机顶盒的基本原理与构成

数字机顶盒的基本原理与构成1. 数字机顶盒的基本原理数字机顶盒的基本功能是接收数字电视广播节目。

如图5.1所示，调谐模块接收射频载波信号并下行变频为中频载波信号，然后进行A/D转换为数字信号，再送入QAM解调模块进行QAM解调，输出MPEG传输流的串行或并行数据。

解复用模块接收MPEG传输流，从中抽出一个节目的PES数据，包括视频PES、音频PES以及数据PES。

解复用模块中包含一个解扰引擎，可在传输流层和PES层对加扰的数据进行解扰，其输出是已解扰的PES。

视频PES送入视频解码模块，取出MPEG视频数据，并对MPEG视频数据进行解码，然后输出到PAL/NTSC编码器，编码成模拟电视信号，再经视频输出电路输出。

音频PES送入音频解码模块，取出MPEG音频数据，并对MPEG音频数据进行解码，输出PCM音频数据到PCM解码器，PCM解码器输出立体声模拟音频信号，经音频输出电路输出。

图5. 1：数字电视广播接收解码示意图2 数字机顶盒的构成有线电视数字机顶盒的硬件逻辑结构由以下几部分组成：数字电视广播接收前端、MPEG解码、视音频和图形处理、电缆调制解调器、CPU、存储器以及各种接口电路。

数字电视广播接收前端包括调谐器和QAM解调器，该部分可以从射频信号中解调出MPEG传输流；MPEG解码部分包括解复用、解扰引擎和MPEG解压缩，其输出为MPEG视音频基本流以及数据净荷。

视音频和图形处理部分完成视音频的模拟编码以及图形处理功能。

电缆调制解调模块由一个双向调谐器、下行QAM解调器、上行QPSK/QAM调制器和媒体访问控制（MAC）模块组成，该部分实现电缆调制解调的所有功能。

CPU与存储器模块用来存储和运行软件系统，并对各个模块进行控制。

接口电路则提供了丰富的外部接口，包括通用串行接口USB、高速串行接口1394、以太网接口、RS232和视音频接口等。

图3. 2所示为硬件逻辑框图。

清华同方数字机顶盒由硬件平台和软件系统组成，可以将其分为4层，从底向上分别为硬件、底层软件、中间件、应用软件。

有线数字电视机顶盒原理及常见问题处理办法-技术方案

有线数字电视机顶盒原理及常见问题处理办法-技术方案1数字电视机顶盒的原理数字电视机顶盒从功能上看是计算机和电视机相结合的产物,从信号处理和应用操作上看,它包含以下几个层次:物理层和链路层:包括高频调谐,QPSK/QAM/COFDM/VSB解调、卷积码解码、去交织、RS(里德-索罗门)解码、解能量扩散。

传送层:包括解复用,它把MPEG-2传送流分成视频、音频和数据包。

节目层:包括MPEG-2视频解码、MPEG-2AAC(或AC-3)音频解码。

应用层:包括业务信息(SI)、电子节目指南EPG、图形用户界面(GUI)、浏览器、遥控、CA等。

输出接口:包括模拟视频/音频接口、数据接口、键盘、鼠标等。

图1为有线数字电视机顶盒原理框图。

图1有线数字电视机顶盒原理框图高频头(调谐器)接收来自有线网的射频信号并下变频为中频信号,经QAM解调器进行解调,输出包含音频、视频和其他数据信息的传送流(TS)。

传送流中一般包含多个音视频流及一些数据信息。

TS流解复用器则用来区分不同的节目,提出相应的音视频流和数据流,送入MPEG-2解码器和相应的解析软件,完成数字信息的还原。

对于付费电视,CA模块对音视频流实施解扰,并采用含有识别用户和进行记账功能的智能卡,保证合法用户正常收看。

视频PES送入MPEG-2视频解码模块进行解码,然后输出到PAL/NTSC编码器,编码成模拟电视信号,再经视频输出电路输出。

音频PES送入音频解码模块进行解码,输出PCM音频数据经D/A变换器变换成立体声模拟音频信号,经音频输出电路输出。

2使用中出现的问题及解决办法2.1不能正常接收某一个频点上的数字电视节目(1)原因分析用频谱仪看此频点的波形图是否有陷波点。

正常的数据信号显示的波形应该是完整平滑的,如果有陷波点,只有平坦部分的数据能够收全,该段的数字电视节目就能收到,恰好在陷波点位置的数据就收不到,那一段的数字电视节目就收不到。

造成这种现象有可能是用户线和用户盒不规范,也有可能是分支分配器输入输出口接反,还有可能是电缆指标不合格(这种电缆在某一频点衰减过大),在有供电器的网络中多余的供电输出口没有加上假负载,或是机顶盒本身的问题,或是前端的问题等等情况都有可能出现这种故障。

数字电视机顶盒的工作原理

数字电视机顶盒的工作原理数字电视机顶盒是一种高科技的数字电视接收设备，它的工作原理可以分为信号接收、解码、显示和交互四个过程。

首先是信号接收。

数字电视机顶盒通过卫星、有线电视或数字电视天线接收到电视信号，这些信号是经过调制传输的数字信号，其中包含了音频、视频和其他相关信息。

接下来是解码。

接收到的数字信号被机顶盒的解码器解码，将其转换成可以被电视机显示的模拟信号。

解码器通常采用硬件解码和软件解码的方式，硬件解码能够提供更好的图像和音质品质。

然后是显示。

解码后的信号通过HDMI接口或AV接口连接到电视机上，电视机会将信号转换成可见的图像和声音，显示在电视屏幕上。

数字电视机顶盒可以支持多种分辨率，包括高清分辨率和超高清分辨率，以提供更清晰、更逼真的观看效果。

最后是交互。

数字电视机顶盒具有交互功能，用户可以通过遥控器、鼠标、键盘等设备与机顶盒进行交互操作。

机顶盒内置了操作系统和用户界面，用户可以通过界面选择频道、调节音量、播放媒体文件等。

此外，数字电视机顶盒还可以通过网络连接，实现与互联网的互动，例如通过应用程序观看点播节目、在线购物、浏览新闻等。

数字电视机顶盒的工作原理主要是基于数字信号的传输、解码和显示处理。

它通过信号接收模块接收到数字信号，并通过解码模块将信号转换成模拟信号，再由电视机进行显示。

同时，数字电视机顶盒还具备交互功能，可以通过用户界面和操作设备实现用户与机顶盒的交互操作。

通过数字电视机顶盒，用户可以享受到更高质量的电视节目，同时还可以通过与互联网的连接，获取更多的娱乐和信息资源。

总结起来，数字电视机顶盒的工作原理主要包括信号接收、解码、显示和交互四个过程。

它将从卫星、有线电视或数字电视天线接收到的数字信号解码后，通过连接到电视机的接口进行显示，并具备用户交互功能。

通过数字电视机顶盒，用户可以获得更高质量的电视节目，并享受到更多的娱乐和信息资源。

数字电视机顶盒的工作原理不仅仅局限于信号接收、解码、显示和交互四个方面，还包括了音频处理、存储和软件升级等。

数字电视机顶盒工作原理

数字电视机顶盒工作原理数字电视机顶盒是一种能够接收、解码和播放数字电视信号的设备，它在数字化电视时代具有重要的作用。

本文将介绍数字电视机顶盒的工作原理，帮助读者更好地理解和使用这一设备。

一、引言随着科技的进步和电视技术的不断更新，传统的模拟电视逐渐被数字电视所取代。

数字电视技术通过将视频、音频和其他多媒体信号进行数字化处理，提供更高的清晰度、更丰富的内容和更好的传输效果。

数字电视机顶盒作为数字电视信号的接收和解码设备，在数字电视的传输和播放过程中发挥着关键的作用。

二、数字电视信号的传输数字电视信号通过地面传播、卫星传播或有线电视网络传输到用户家中。

在传输过程中，数字电视信号被编码成数字数据，并通过特定的信道媒介传输到用户的机顶盒中。

三、机顶盒接收信号数字电视机顶盒通过调谐器接收来自天线、卫星接收器或有线电视网络的数字电视信号。

调谐器将信号转换为可以被机顶盒处理的中频信号。

四、信号解码与解压缩机顶盒中的解码芯片对接收到的信号进行解码和解压缩操作。

解码器将信号转换为可识别的视频和音频信号，并还原原始信号的编码格式。

五、视频和音频处理解码后的视频和音频信号经过处理后输出到显示设备和音频设备。

机顶盒通过视频输出接口将视频信号传输到显示设备，如电视机或显示器。

音频输出接口将音频信号传输到音箱或音频设备，使用户能够听到高质量的音频效果。

六、用户界面和控制数字电视机顶盒通常配备有用户友好的界面和遥控器，方便用户进行操作和控制。

用户可以通过遥控器选择频道、调节音量、切换视频源等。

七、增值服务数字电视机顶盒还具备一些增值服务功能，如互联网电视、点播服务和互动应用。

通过连接互联网，用户可以享受在线视频、网络直播和各种互动应用，丰富用户的观看体验。

八、安全保护数字电视机顶盒采用一些安全技术来保护数字电视信号的传输和播放。

例如，数字版权管理（DRM）技术用于控制节目权限和防止盗版。

此外，数字电视机顶盒还可以通过安全芯片等措施防止黑客攻击和不法行为。

机顶盒原理

机顶盒原理1. 介绍机顶盒是一种电子设备，用于接收和解码电视信号，并将其转换为可视化的内容。

它可以连接到电视机或显示器上，使用户能够通过互联网、有线或无线网络收看广播、点播、在线视频等内容。

本文将深入探讨机顶盒的原理。

2. 机顶盒的组成部分机顶盒主要由以下几个组成部分构成：2.1 外部接口机顶盒通常提供多种外部接口，如HDMI、USB、电视天线接口等。

这些接口使机顶盒能够连接到其他设备，如电视、音频设备和存储设备，以实现更多的功能和扩展性。

2.2 处理器机顶盒内部包含一个处理器，用于执行各种操作和计算任务。

处理器的性能决定了机顶盒的运行速度和处理能力，对于高清视频的播放和复杂应用程序的运行来说尤为重要。

2.3 存储器机顶盒的存储器用于存储操作系统、应用程序和用户数据。

存储器的容量越大，用户可以安装更多应用和存储更多内容。

存储器通常分为内部存储和外部存储，用户可以根据需要进行扩展。

2.4 解码器机顶盒内部集成了解码器，用于解码各种视频和音频格式。

解码器将数字信号转换为可视化和可听的内容，以供用户观看和享受。

2.5 网络连接机顶盒通过有线或无线网络连接到互联网。

网络连接使机顶盒能够获取在线内容，如视频点播、电视直播和应用程序更新等。

3. 机顶盒的工作原理机顶盒的工作原理可以分为以下几个步骤：3.1 信号接收机顶盒通过天线或有线电视接收到电视信号。

接收到的信号可能是模拟信号或数字信号，需要经过后续处理才能进行解码和显示。

3.2 信号解码接收到的信号被送到解码器进行解码。

解码器根据信号的编码格式，将其转换为原始的音视频信号。

3.3 信号处理解码后的音视频信号经过处理器进行进一步处理。

处理器负责补充、优化和调整信号，以提供更好的视听体验。

3.4 显示输出处理后的信号通过HDMI接口或其他视频接口连接到电视或显示器上进行显示。

同时，声音信号通过音频接口输出到音响或音箱中产生声音。

3.5 用户交互机顶盒提供多种方式与用户进行交互，如遥控器、键盘、鼠标和语音助手等。
