三位半数字直流电压表的设计
三位半数字直流电压表设计multisim

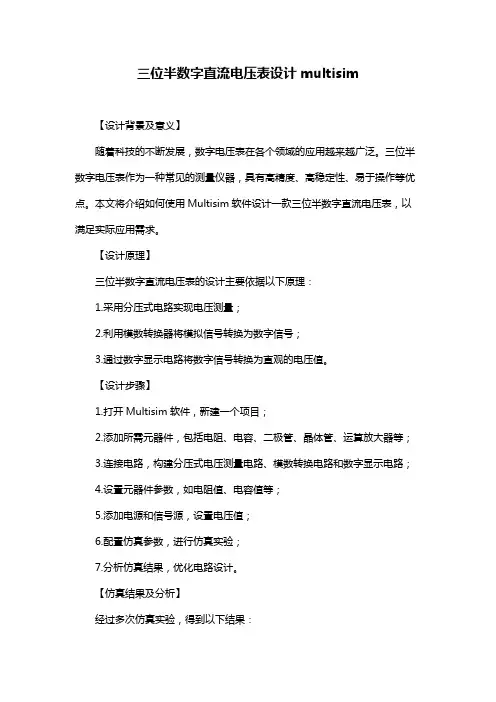

三位半数字直流电压表设计multisim
【设计背景及意义】
随着科技的不断发展，数字电压表在各个领域的应用越来越广泛。
三位半数字电压表作为一种常见的测量仪器，具有高精度、高稳定性、易于操作等优点。
本文将介绍如何使用Multisim软件设计一款三位半数字直流电压表，以满足实际应用需求。
【设计原理】
三位半数字直流电压表的设计主要依据以下原理：
1.采用分压式电路实现电压测量；
2.利用模数转换器将模拟信号转换为数字信号；
3.通过数字显示电路将数字信号转换为直观的电压值。
【设计步骤】
1.打开Multisim软件，新建一个项目；
2.添加所需元器件，包括电阻、电容、二极管、晶体管、运算放大器等；
3.连接电路，构建分压式电压测量电路、模数转换电路和数字显示电路；
4.设置元器件参数，如电阻值、电容值等；
5.添加电源和信号源，设置电压值；
6.配置仿真参数，进行仿真实验；
7.分析仿真结果，优化电路设计。
【仿真结果及分析】
经过多次仿真实验，得到以下结果：
1.电压测量范围：0~100V；
2.电压测量精度：0.5%；
3.数字显示：三位半液晶显示屏；
4.响应速度：≤1秒。
通过分析仿真结果，可以看出设计的三位半数字直流电压表具备较高的精度和响应速度，能够满足大部分实际应用场景的需求。
【总结与展望】
本文通过Multisim软件设计了一款三位半数字直流电压表，详细介绍了设计原理、步骤及仿真结果。
在今后的工作中，可以进一步优化电路设计，提高电压表的性能，如降低功耗、扩大测量范围等。
三位半数字电压表设计

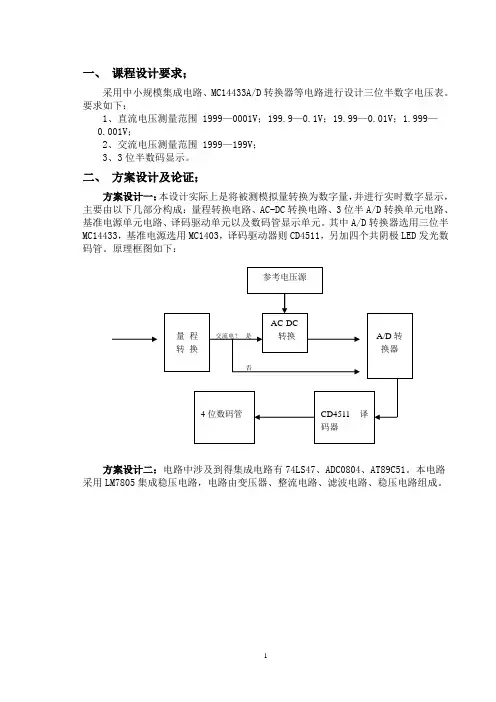

一、课程设计要求；采用中小规模集成电路、MC14433A/D转换器等电路进行设计三位半数字电压表。
要求如下：1、直流电压测量范围 1999—0001V；199.9—0.1V；19.99—0.01V；1.999—0.001V；2、交流电压测量范围 1999—199V；3、3位半数码显示。
二、方案设计及论证；方案设计一：本设计实际上是将被测模拟量转换为数字量，并进行实时数字显示，主要由以下几部分构成：量程转换电路、AC-DC转换电路、3位半A/D转换单元电路、基准电源单元电路、译码驱动单元以及数码管显示单元。
其中A/D转换器选用三位半MC14433，基准电源选用MC1403，译码驱动器则CD4511，另加四个共阴极LED发光数码管。
原理框图如下：方案设计二：电路中涉及到得集成电路有74LS47、ADC0804、AT89C51。
本电路采用LM7805集成稳压电路，电路由变压器、整流电路、滤波电路、稳压电路组成。
方案设计三：MEGA8单片机、OP07集成运算放大器、模拟开关CD4066、1602LCD 液晶显示器、三斜积分式A ／D 转换器。
原理框图如下：方案比较：由于3位半双积分式A/D 转换器MC14433可以满足设计要求，其转换精度为读数的±0.05%±1字，并能很方便地判断出是否超欠量程，以便于量程的自动切换功能的实现，其中集成了双积分式A/D 转换器所有的CMOS 模拟电路和数字电路。
具有外接元件少，输入阻抗高，功耗低，电源电压范围宽，精度高等特点，并且具有自动校零和自动极性转换功能，只要外接少量的阻容件即可构成一个完整的A/D 转换器，另外价格只有10元多点，是较好的选择， MC1403集成精密稳压源作参考电压，MC1403的输出电压为 2.5V ，当输入电压在4.5～15V 范围内变化时，输出电压的变化不超过3mV ，一般只有0.6mV 左右，输出最大电流为10mA 因此选择方案一。
电力电子技术实验报告-三相半波可控整流电路实验等
实验一三相半波可控整流电路实验一、实验目的了解三相半波可控整流电路的工作原理，研究可控整流电路在电阻负载和电阻电感性负载时的工作情况。
二、实验所需挂件及附件三、实验线路及原理三相半波可控整流电路用了三只晶闸管，与单相电路比较，其输出电压脉动小，输出功率大。
不足之处是晶闸管电流即变压器的副边电流在一个周期内只有1/3 时间有电流流过，变压器利用率较低。
图3.1中晶闸管用DJK02 正桥组的三个，电阻R 用D42 三相可调电阻，将两个900Ω接成并联形式，L d电感用DJK02面板上的700mH，其三相触发信号由DJK02-1 内部提供，只需在其外加一个给定电压接到Uct端即可。
直流电压、电流表由DJK02 获得。
图3.1 三相半波可控整流电路实验原理图四、实验内容(1)研究三相半波可控整流电路带电阻性负载。
(2)研究三相半波可控整流电路带电阻电感性负载。
五、预习要求阅读电力电子技术教材中有关三相半波整流电路的内容。
六、思考题(1)如何确定三相触发脉冲的相序，主电路输出的三相相序能任意改变吗？(2)根据所用晶闸管的定额，如何确定整流电路的最大输出电流？七、实验方法(1)DJK02和DJK02-1上的“触发电路”调试①打开DJK01总电源开关，操作“电源控制屏”上的“三相电网电压指示”开关，观察输入的三相电网电压是否平衡。
②将DJK01“电源控制屏”上“调速电源选择开关”拨至“直流调速”侧。
③用10芯的扁平电缆，将DJK02的“三相同步信号输出”端和DJK02-1“三相同步信号输入”端相连,打开DJK02-1电源开关，拨动“触发脉冲指示”钮子开关，使“窄”的发光管亮。
④观察A、B、C三相的锯齿波，并调节A、B、C三相锯齿波斜率调节电位器（在各观测孔左侧），使三相锯齿波斜率尽可能一致。
⑤将DJK06上的“给定”输出Ug直接与DJK02-1上的移相控制电压Uct相接，将给定开关S2拨到接地位置（即Uct=0），调节DJK02-1上的偏移电压电位器，用双踪示波器观察A相同步电压信号和“双脉冲观察孔” VT1的输出波形，使α=170°。
三位半数字电压表的设计
摘要摘要当今时代，信息充斥着世界的每一个角落，各种电子技术的发展日新月异，其更新的周期非常短，电子技术应用于各行各业，在国民生产和人民生活中的地位越来越重要。
数字电子产品在我们的日常生活中越来越普及，从普通的计算器到现在的数字电视、数字录音机、MP3等，现在还有具有智能系统的数字电子产品。
甚至许多日常生活用品都运用了数字电子产品，如：手机、剃须刀、笔记本电脑等。
现有的简易模拟电压表由于功能单一，适用的范围少等缺点已不能满足人们的高精度、高速度需要，这里需要的是一种能够提供高精度、高速度的采用数字采集技术的数字式电压表应运而生。
本题目介绍的是三位半数字电压表的设计，本次设计主要包括了对电压表的基本构成，双积分型A/D转换器的工作原理以及通用数字电压表的设计方法与调试技术的学习研究，采用集成芯片ICL7107作为数字电压表的A/D转化及锁存和译码模块，使得电路具有设计简单、集成度及可靠性高的特点。
ICL7107采用大电流反向输出，静态驱动共阴极LED数码管，由±5V双电源供电，显示亮度高但耗电较大，适合制作小型的三位半数字电压表。
该系统设计能够实现0～199mV 、0～1.99V、 0～19.99V、 0～199.9V、 0～1999.9V，共五个量程电压值的测量。
做成电路板，进行测试，可得到测试结果。
关键词： ICL7107 数字电压表 A/D转化量程。
ABSTRACTABSTRACTThe modern era, information filled with every corner of the world, all kinds of the development of electronic technology is developing rapidly, and the cycle of the update is very short, electronic technology application in all industries, in the national production and is becoming more and more important in the life of the people. Digital electronic products in our daily life is becoming more and more popular, from the normal calculator to the present digital television, digital recorder, MP3, now there is an intelligent system of digital electronic products. Even many articles for daily use all the digital electronic products, such as: the cellular phone, razor, notebook computers. The existing simple simulation voltmeter because the function of a single, the applicable scope shortcomings, such as less already cannot satisfy people of high precision, high speed need, here need is a can provide high precision, high speed of the digital collection technology of digital voltmeter arises at the historic moment.This subject introduces three and A half of the digital voltmeter design, the design includes the voltmeter to the basic constitution, the double integral type of A/D converter working principle and design method of general digital voltmeter and commissioning technical study, the integrated chips ICL7107 digital voltmeter as the A/D transformation and lock to save and decoding module, so that the circuit is simple in design, integration and the characteristics of high reliability. ICL7107 with large current reverse output, static drive cathode tube of LED digital, by ± 5 V double power supply, show high brightness but large power consumption, suitable for making small three and a half digital voltmeter. The system design can realize 0 ~ 199 mV, 0 ~ 1.99 V, 0 ~ 19.99 V, 0 ~ 199.9 V, 0 ~ 1999.9 V, a total of five range voltage measurement. Make it circuit boards, test, the test results can be obtained.Keyword: ICL7107 Digital voltmeter A/D Scope目录i目录摘要 (1)ABSTRACT (2)第一章绪论 (1)第二章三位半数字电压表的设计方案 (3)2.1题目及设计目的 (3)2.2设计要求 (3)2.3方案设计 (3)2.4三位半数字电压表的设计思想 (5)第三章三位半数字电压表的硬件电路设计 (7)3.1三位半数字电压表的总原理图及其特点 (7)3.1.1总原理图 (7)3.1.2三位半数字电压表的特点 (7)3.2ICL7107的介绍 (8)3.2.1引脚的介绍 (8)3.2.2ICL7107的性能特点 (10)3.2.3ICL7017的功能检查表 (11)3.3电路的基本结构及系统图 (12)3.3.1基本结构 (12)3.3.2电路的系统图 (12)第四章（电路检验）电路仿真 (15)4.1PROTEUS软件介绍 (15)4.2电路仿真 (16)第五章PCB板的设计 (19)5.1P ROTEL99SE软件介绍 (19)5.2绘制原理图并进行分析 (20)5.3PCB板的设计 (21)第六章电路板的焊接及电路调试过程 (23)6.1焊接的注意事项 (23)ii 目录6.2焊接的过程 (23)6.3调试前准备工作及电路总体调试 (24)6.3.1调试仪器 (24)6.3.2调试方法 (24)6.3.3测试结果分析 (24)6.3.4硬件实物图 (24)6.3.5元器件清单 (25)6.4调试注意事项 (25)6.4.1量程的设计 (25)6.4.2积分电容的选择 (25)第七章结束语 (27)致谢 (29)参考文献 (31)第一章绪论1第一章绪论随着社会的发展，电子市场越来越多，电子产品也越来越普遍，一些高科技的产品以代替了一些旧的产品。
数字万用表设计实验
数字万用表设计实验By 金秀儒物理三班Pb05206218实验题目：数字万用表设计实验 学号：pb05206218姓名：金秀儒实验目的：1.掌握数字万用表的工作原理、组成和特性2.掌握数字万用表的校准方法和使用方法3.掌握分压及分流电路的连接和计算4.了解整流滤波电路和过压过流保护电路的功用实验仪器：1. DM-Ⅰ数字万用表设计性实验仪2. 三位半或四位半数字万用表实验原理：数字万用表的基本组成图1 数字万用表的基本组成模数（A/D ）转换与数字显示电路数字信号与模拟信号不同，其幅值（大小）是不连续的。
将被测量与最小量化单位比较，并把结果四舍五入取整后变为十进制起段显码显示出来。
一般N ≥1000即可满测量精度要求。
常见数字表头最大示数为1999，称为三位半（213）数字表。
数字测量仪表的核心是模/数（A/D ）转换、译码显示电路。
A/D 转换一般又可分为量化、编码两个步骤。
本实验用实验仪，核心为一个三位半数字表头，由数字表专用A/D 转换译码驱动集成电路和外围元件、LED 数码管构成。
该表头有７个输入端，包括２个测量电压输入端（IN +、IN-）、２个基准电压输入端（V REF+、V REF -）和３个小数点驱动输入端。
数字显示屏（LED 或液晶）模数转换，译码驱动基准电压 小数点驱动（配合被测量与量程）过压过流保护过压过流保护分档电阻（量程转换）分压器（量程转换）分流器（量程转换）交流直流变换器 （放大、整流、滤波）直流 被测量 输 入交流V REF电流电压电阻 V IN直流电压测量电路在数字电压表头前加分压器，可扩展直流电压测量的量程。
如图：分压比为 2120rr r U U i += 扩展后的量程为 02210U r r r U i +=考虑到电压表的输入阻抗，设计实用分压电路如图：R 总=R1 +R2 +R3 +R4 +R5各档的分压比为：200mV:( R1 +R2 +R3 +R4 +R5)/ R 总=12 V:( R2 +R3 +R4 +R5)/ R 总=0.1 20V:( R3 +R4 +R5)/ R 总=0.01 200V:( R4 +R5)/ R 总=0.0012000V: R5/ R 总=0.0001出于耐压和安全考虑，最高电压限为 1000V 。
3位半数字表头芯片ICL7107的特点及原理介绍

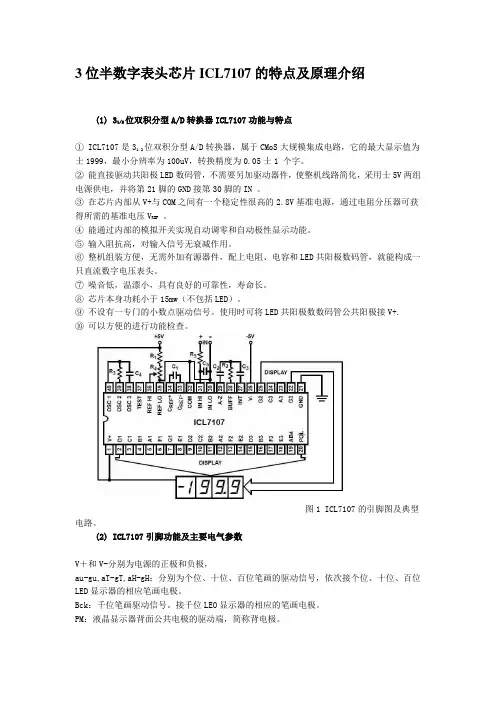

3位半数字表头芯片ICL7107的特点及原理介绍(1) 31/2位双积分型A/D转换器ICL7107功能与特点① ICL7107是31/2位双积分型A/D转换器，属于CMoS大规模集成电路，它的最大显示值为士1999，最小分辨率为100uV，转换精度为0.05士1 个字。
② 能直接驱动共阳极LED数码管，不需要另加驱动器件，使整机线路简化，采用士5V两组电源供电，并将第21脚的GND接第30脚的IN 。
③ 在芯片内部从V+与COM之间有一个稳定性很高的2.8V基准电源，通过电阻分压器可获得所需的基准电压V REF。
④ 能通过内部的模拟开关实现自动调零和自动极性显示功能。
⑤ 输入阻抗高，对输入信号无衰减作用。
⑥ 整机组装方便，无需外加有源器件，配上电阻、电容和LED共阳极数码管，就能构成一只直流数字电压表头。
⑦ 噪音低，温漂小，具有良好的可靠性，寿命长。
⑧ 芯片本身功耗小于15mw（不包括LED）。
⑨ 不设有一专门的小数点驱动信号。
使用时可将LED共阳极数数码管公共阳极接V+.⑩ 可以方便的进行功能检查。
图1 ICL7107的引脚图及典型电路。
(2) ICL7107引脚功能及主要电气参数V＋和V-分别为电源的正极和负极，au-gu,aT-gT,aH-gH：分别为个位、十位、百位笔画的驱动信号，依次接个位、十位、百位LED显示器的相应笔画电极。
Bck：千位笔画驱动信号。
接千位LEO显示器的相应的笔画电极。
PM：液晶显示器背面公共电极的驱动端，简称背电极。
Oscl-OSc3 ：时钟振荡器的引出端，外接阻容或石英晶体组成的振荡器。
第38脚至第40脚电容量的选择是根据下列公式来决定：Fosl = 0.45/RCCOM ：模拟信号公共端，简称“模拟地”，使 用时一般与输入信号的负端以及基准电压的负极相连。
TEST ：测试端，该端经过500欧姆电阻接至逻辑电路的公共地，故也称“逻辑地”或“数字地”。
VREF ＋ VREF- ：基准电压正负端。
三位半数字直流电压表的设计样本
钦州学院数字电子技术课程设计报告三位半数字直流电压表设计院系物理学院专业过程控制自动化学生班级级1班姓名 xxxx 学号 xxxx指引教师单位 xxxxx指引教师姓名 xxxx 指引教师职称 xxxx7月三位半数字直流电压表过程控制自动化专业级 xxx指引教师 xxx摘要：依照设计指标和规定，结合平时所学理论知识，设计出一种功能较齐全数字直流电压表。
核心词：电压表、电路、设计、A/D转换器目录前言 (1)1 设计技术指标与规定 (1)1.1 设计技术指标 (1)1.2 设计规定 (1)2 方案设计及元器件清单 (1)3 电路工作原理 (2)4 各某些功能 (3)4.1 三位半位双积分A / D 转换器CC14433 性能特点 (3)4.2 基准电源(CC1403) (3)4.3 译码器(MC4511) (4)4.4 显示电路模块 (5)4.5 驱动器 (5)4.6 显示屏 (5)5系统电路总图及原理 (5)5.1 电路构成 (5)5.2 电路工作原理及过程 (6)5.2.1 三位半A／D转换器MC14433 (7)5.2.2 七段锁存-译码-驱动器CD4511 (8)5.2.3 高精度低漂移能隙基准电源MC1403 (9)6 电路连接测试 (9)7 经验体会 (10)参照文献 (10)前言数字电压表（Digital Voltmeter），简称DVM，是采用数字化测量技术，把持续模仿信号转换成不持续、离散数字形式并加以显示仪表。
数字电压表类型诸多，其输入电路、设计电路和显示电路基本相似，只是电压—数字转换办法不同。
因而，咱们本次设计电压表就是为了理解电压表原理，从而学会制作电压表。
并且通过电压表制作进一步理解各种在制作中用到中小规模集成电路作用及实用办法。
1 设计技术指标与规定1.1 设计技术指标1. 量程：一档：+1.999V～0～－1.999V 二档：+19.99V～0～－19.99V2. 用七段LED数码管显示读数，做到显示稳定、不跳变；3. 保持/测量开关：能保持某一时刻读数；4. 批示值与原则电压表达值误差最低位在5之内。
CJ5135系列三位半直流电压电流数字面板表 说明书
CJ5135系列三位半直流电压电流数字面板表使用说明书CJ5135系列数显直流电压电流表具有精度高，稳定性好，抗干扰性能优越，显示清晰，工艺精良。
产品外观大方，小巧精致美观，品质优良。
产品特点：产品应用：CJ5135系列数显直流电压电流表，可广泛应用于各种仪器仪表，教学设备，电力电子，工业自动化控制设备，医疗器械，交直流稳压电源，教学设备等作为直流电参数显示部件，提升产品档次，为各类指针式仪表的首选更新换代品。
主要技术参数：（执行标准GB/14913-2002)1. 工作电源：DC 5V±5%单电源 或DC:9V 12V 24V,AC220V可定做2. 工作电流：≤50mA3. 基本量程：±199.9mV或±1.999V4. 输入阻抗：≥1MΩ5. 准确度：±（0.2%读数+2个字）6. 过量程显示：第一位显示＂1＂或＂-1＂，后三位全不显示7. 工作温度：0-50℃8. 工作湿度：≤85%RH9. 显示字高：LED 0.56＂10.外型尺寸：79×42×25(40)(mm)11.开孔尺寸：75×39（mm)12.其他性能：自动归零，自动极性转换.产品连接线说明：仪表接线及开孔尺寸如图所示：CJ5135系列接线图外形及安装尺寸以上接线图仅供参考，请以仪表壳体上的接线图为准温馨提示：本公司其它产品有:液晶显示的温度计,电压/电流面板表,数字调节仪,温控表,智能计数器,时间继电器,频率转速表,JD194系列电量变送器,CD194系列电力仪表,多功能电量测量仪表,DCDC电源模块,公司可根据客户要求定制非标产品.注意事项：1.仪表输入方式根据用户电路不同可分为两种,a：信号地、电源地、模拟地，如三地全部连接在一起就是“共地”，此种情况适用于采用独立工作电源的设备，稳定性好，抗干扰能力强；b:信号地独立，电源地和模拟地相连接，我们称为“浮地”，此情况适用于独立电源、差动放大信号输入设备；用户应根据实际用情况选择合适的输入方式。
智能仪器课程设计
智能仪器课程设计课程设计名称3位半数字电压表学生姓名、学号谭彩铭（0501170118）指导教师牛国柱2009-1-16课程设计要求设计一3位半直流数字电压表，满足下列要求1、量程为20mV，200mV，2V，20V，200V，测量精度要求0.1%2、3位半数码显示3、工作状态显示4、开机自检5、配简单键盘，如量程切换6、配微型打印机接口由实际操作中遇到的问题找解决方案实际搭建的数字电压表的量程为20mV，200mV，2V和8V，能完成量程的自动切换，并有各种量程状态以及超、欠量程的指示灯显示。
原理图附录一所示。
对应的完整汇编程序见附录三。
1 原理图总体思路由于采用3位半AD转换器TC14433，提供的基准电压为2V，可测电压量程为2V，故大于2V的待测电压衰减后输入，小于2V的待测电压放大后输入。
衰减和放大由51单片机控制控制模拟开关4051，4052来完成。
调试当中，发现若输入电压为负时，比例放大就不准确了，且相差较大，故又用运放和模拟开关搭建了一反相控制电路。
原理图当中，U15为用OP07搭建的电压跟随器，用于增大输入阻抗，减小输出阻抗，以减少对待测电压的影响。
U16为用OP07搭建的一反相器。
U1用于若发现待测电压为负，让待测电压反相后进入后续电路。
U6作用同U15。
U1用于控制是否将待测电压衰减1/4后进入后续电路。
U4和U7用于控制是否对电压进行衰减以及衰减多少。
U17作用同U15。
U2为用MC1403搭建的2V电压源，用于输出较准确的电压源给TC14433作为基准电压。
2 AD转换部分TC14433中，EOC与DU端相连，选择连续工作方式。
EOC与51单片机的中端口0相连，由中断方式采集数据。
中断0采集数据服务子程序如图2所示。
3 升降量程及量程状态指示灯显示程序控制升降量程即控制模拟开关4051和4052，是否对待测电压进行放大或衰减。
如何有效的控制量程的自动转换是一较难点，尤其是保证程序的健壮性。
数字万用表设计实验报告
数字万用表设计性实验赵龙宇 PB06005068一、实验目的1.掌握数字万用表的工作原理、组成和特性2.掌握数字万用表的校准方法和使用方法3.掌握分压及分流电路的连接和计算4.了解整流滤波电路和过压过流保护电路的功用二、实验仪器1.DM-Ⅰ数字万用表设计性实验仪一台2.三位半或四位半数字万用表一台三、实验原理1.数字万用表的特性与指针式万用表相比较，数字万用表有如下优良特性：⑴高准确度和高分辨力三位半数字式电压表头的准确度为±0.5％，四位半的表头可达±0.03％，而指针式万用表中使用的磁电系表头的准确度通常仅为±2.5％。
分辨力即表头最低位上一个字所代表的被测量数值，它代表了仪表的灵敏度。
通常三位半数字万用表的分辨力可达到电压0.1mV、电流（指电流强度，下同）0.1μA、电阻0.1Ω，远高于一般的指针式万用表。
⑵电压表具有高的输入阻抗电压表的输入阻抗越高，对被测电路影响越小，测量准确性也越高。
三位半数字万用表电压挡的输入阻抗一般为10MΩ，四位半的则大于100MΩ。
而指针式万用表电压挡输入阻抗的典型值是20～100kΩ/V。
⑶测量速率快数字表的速率指每秒钟能完成测量并显示的次数，它主要取决于A/D转换的速率。
三位半和四位半数字万用表的测量速率通常为每秒2～4次，高的可达每秒几十次。
⑷自动判别极性指针式万用表通常采用单向偏转的表头，被测量极性反向时指针会反打，极易损坏。
而数字万用表能自动判别并显示被测量的极性，使用起来格外方便。
⑸全部测量实现数字式直读指针式万用表尽管刻画了多条刻度线，也不能对所有挡进行直接读数，需要使用者进行换算、小数点定位，易出差错。
特别是电阻挡的刻度，既反向读数（由大到小）又是非线性刻度，还要考虑挡的倍乘。
而数字万用表则没有这些问题，换挡时小数点自动显示，所有测量挡都可以直接读数，不用换算、倍乘。
⑹自动调零由于采用了自动调零电路，数字万用表校准好以后使用时无需调校，比指针式万用表方便许多。
实验二十八数字万用表设计性实验
实验⼆⼗⼋数字万⽤表设计性实验实验⼆⼗⼋数字万⽤表设计性实验⼀、实验内容：1、制作量程200mA的微安表（表头）；2、设计制作多量程直流电压表；3、设计制作多量程直流电流表；⼆、实验仪器：三位半数字万⽤表三、实验原理1、数字万⽤表的组成数字万⽤表的组成见图28.1。
图28.1 数字万⽤表的组成数字万⽤表其核⼼是⼀个三位半数字表头，它由数字表专⽤A/D转换译码驱动集成电路和外围元件、LED数码管构成。
该表头有7个输⼊端，包括2个测量电压输⼊端(IN+、IN-)、2个基准电压输⼊端(V REF+、V REF -)和3个⼩数点驱动输⼊端。
2、直流数字电压表头“三位半数字表头”电路单元的功能:将输⼊的两个模拟电压转换成数字，并将两数字进⾏⽐较，将结果在显⽰屏上显⽰出来。
利⽤这个功能，将其中的⼀个电压输⼊作为公认的基准，另⼀个作为待测量电压，这样就和所有量具或仪器的测量原理⼀样，能够对电压进⾏测量了。
见图28.2。
图28.2 200mV(199.9mV)直流数字电压表头及校准电路3、多量程直流数字电压表在数字电压表头前⾯加⼀级分压电路(分压器)，可以扩展直流电压测量的量程。
如图28.3所⽰，U 0为电压表头的量程(如200mV)，r 为其内阻(如10M Ω)，r 1、r 2为分压电阻，U i0为扩展后的量程。
图28.3 分压电路原理图28.4多量程分压器原理电路多量程分压器原理电路见图28.4。
图28.5 实⽤分压器电路采⽤图28.4的分压电路虽然可以扩展电压表的量程，但在⼩量程档明显降低了电压表的输⼊阻抗，这在实际使⽤中是所不希望的。
所以，实际数字万⽤表的直流电压档电路为图5所⽰，它能在不降低输⼊阻抗的情况下，达到同样的分压效果。
数字电压表 0～U 00～U i0 r 1r 2 r IN+IN-U 动U4、多量程直流数字电流表测量电流的原理是：根据欧姆定律，⽤合适的取样电阻把待测电流转换为相应的电压，再进⾏测量。
最新三位半数字电压表
三位半数字电压表四、设计原理及电路图（1）数字电压表原理框图如下：方案1的原理框图如图a所示；方案2的原理框图如图b所示；方案3的原理框图如图c所示。
图a图b图c鉴于选用方案一，由数字电压表原理框图可知,数字电压表由五个模块构成,分别是基准电压模块, 3 1/2位A/D电路模块,字形译码驱动电路模块,显示电路模块,字位驱动电路模块.各个模块设计如下:量程转换模块采用多量程选择的分压电阻网络，可设计四个分压电阻大小分别为900K Ω，90KΩ，9KΩ和1KΩ。
用无触点模拟开关实现量程的切换。
基准电压模块这个模块由MC1403和电位器构成, 提供精密电压，供A/D 转换器作参考电压.3 1/2位A/D电路模块Output直流数字电压表的核心器件是一个间接型A / D转换器，这个模块由MC14433和积分元件构成,将输入的模拟信号转换成数字信号。
字形译码驱动电路模块这个模块由MC4511构成 ,将二—十进制(BCD)码转换成七段信号。
显示电路模块这个模块由LG5641AH构成,将译码器输出的七段信号进行数字显示，读出A/D 转换结果。
（2）实验芯片简介：数字显示电压表将被测模拟量转换为数字量，并进行实时数字显示。
该系统（如图1 所示）可采用MC14433—三位半A/D 转换器、MC1413七路达林顿驱动器阵列、CD4511 BCD到七段锁存-译码-驱动器、能隙基准电源MC1403和共阴极LED发光数码管组成。
本系统是三位半数字电压表,三位半是指十进制数0000～1999。
所谓3位是指个位、十位、百位，其数字范围均为0～9，而所谓半位是指千位数，它不能从0变化到9，而只能由0变到l，即二值状态，所以称为半位。
各部分的功能如下：三位半A/D转换器(MC14433)：将输入的模拟信号转换成数字信号。
基准电源(MC1403)：提供精密电压，供A/D 转换器作参考电压。
译码器(MC4511)：将二—十进制(BCD)码转换成七段信号。
三位半数字直流电压表的设计
三位半数字直流电压表的设计(总14页)-本页仅作为预览文档封面，使用时请删除本页-钦州学院数字电子技术课程设计报告三位半数字直流电压表的设计院系物理学院专业过程控制自动化学生班级 2010级1班姓名 xxxx学号 xxxx指导教师单位 xxxxx指导教师姓名 xxxx指导教师职称 xxxx2013年7月三位半数字直流电压表过程控制自动化专业2010级 xxx指导教师 xxx摘要：根据设计的指标和要求，结合平时所学的理论知识，设计出一个功能较齐全的数字直流电压表。
关键词：电压表、电路、设计、A/D转换器目录前言 (1)1设计技术指标与要求 (1)设计技术指标 (1)设计要求 (1)2 方案的设计及元器件清单 (1)3 电路的工作原理 (2)4 各部分的功能 (3)三位半位双积分A / D 转换器CC14433 的性能特点 (3)基准电源(CC1403) (3)译码器(MC4511) (4)显示电路模块 (5)驱动器 (5)显示器 (5)5系统电路总图及原理 (5)电路组成 (5)电路的工作原理及过程 (6)三位半A／D转换器MC14433 (7)七段锁存-译码-驱动器CD4511 (8)高精度低漂移能隙基准电源MC1403 (9)6电路连接测试 (9)7经验体会 (10)参考文献 (10)前言数字电压表（Digital Voltmeter），简称DVM，是采用数字化测量技术，把连续的模拟信号转换成不连续、离散的数字形式并加以显示的仪表。
数字电压表的类型很多，其输入电路、设计电路和显示电路基本相似，只是电压—数字转换方法不同。
因此，我们此次设计电压表就是为了了解电压表的原理，从而学会制作电压表。
而且通过电压表的制作进一步的了解各种在制作中用到的中小规模集成电路的作用及实用方法。
1 设计技术指标与要求设计技术指标1. 量程：一档：+～0～－二档: +～0～－2. 用七段LED数码管显示读数，做到显示稳定、不跳变；3. 保持/测量开关：能保持某一时刻的读数；4. 指示值与标准电压表示值误差最低位在5之内。
直流数字电压表的设计仿真与制作
学号：课程设计题目学院专业班级姓名指导教师年月日课程设计任务书学生姓名：专业班级：指导教师：工作单位：题目: 直流数字电压表的设计仿真与制作初始条件：利用集成3位半或4位半的A/D转换器及显示译码驱动电路设计实现直流数字电压表的基本功能（也可以利用FPGA或单片机系统设计实现）。
要求完成的主要任务：（包括课程设计工作量及技术要求，以及说明书撰写等具体要求）1、课程设计工作量：1周内完成对数控电压源的设计、仿真、装配与调试。
2、技术要求：输入电压介于+—2v之间。
①用电阻、电位器构成一个简单的输入电压Vx调节电路；②用3位半MC14433/CD14433或4位半ICL7135ADC实现A/D转换；③设计4个或5个数码管的动态显示驱动电路实现测量电压的显示；④确定设计方案，按功能模块的划分分选择元、器件和中小规模集成电路，设计分电路，画出总体电路原理图，阐述基本原理。
3、查阅至少5篇参考文献。
按《武汉理工大学课程设计工作规范》要求撰写设计报告书，全文用A4纸打印，图纸应符合绘图规范。
时间安排：1)第1-2天，查阅相关资料，学习设计原理。
2)第3-4天，方案选择和电路设计仿真。
3)第4-5天，电路调试和设计说明书撰写。
4)第6天，上交课程设计成果及报告，同时进行答辩。
指导教师签名：年月日系主任（或责任教师）签名：年月日目录课程设计任务书....................................................................................................... - 2 -1 Proteus软件简介................................................................................................... - 4 -2方案论证和确定.................................................................................................... - 6 -2.1 设计目标................................................................................................... - 6 -2.2 方案论证................................................................................................... - 6 -2.3 总体设计 .................................................................................................. - 8 -3 硬件系统的设计................................................................................................... - 9 -3.1 硬件系统设计原则................................................................................... - 9 -3.2 A/D转换电路........................................................................................... - 9 -3.2.1 双积分A/D转换器的工作原理.................................................... - 9 -3.2.2 ICL7135芯片介绍 ....................................................................... - 10 -3.3 电压反向电路.................................................................................. - 16 -3.4 数码显示模块电路................................................................................... - 18 -3.5 输入电路................................................................................................. - 20 -4 系统的软件设计................................................................................................. - 21 -4.1 应用软件设计原则................................................................................. - 21 -4.2 系统主程序设计..................................................................................... - 21 -5 制作与调试......................................................................................................... - 25 -5.1 调试........................................................................................................... - 25 -5.1.1 软件调试......................................................................................... - 25 -5.1.2 硬件调试....................................................................................... - 25 -8 原件清单............................................................................................................. - 28 -9参考文献.............................................................................................................. - 29 -1 Proteus软件简介Proteus软件是英国Labcenter electronics公司出版的EDA工具软件（该软件中国总代理为广州风标电子技术有限公司）。
数字电压表的设计
3. 数字电压表的测量原理与主要器件性能分析
直流数字电压表的核心器件是一个间接型A / D转换器： 3.1.双积分A/D转换器 1).转换方式 ：V-T型间接转换ADC。输入的模拟电压信 号变换成易于准确测量的时间量，然后在这个时间宽度 里用计数器计时，计数结果就是正比于输入模拟电压信 号的数字量。 2).电路结构 :图-1是这种转换器的原理电路， ①积分器A1:定时信号控制开关S2,Qn为不同电平时， 极性相反的输入电压Vx和参考电压 VREF将分别加到积分 器的输入端，进行两次方向相反的积分，积分时间常数 τ=RC。 ②过零比较器A2:确定积分器的输出电压V0过零的时刻, V0≥0时比较器输出VC为低电平；当V0<0时，VC为高电平. 输出信号接至时钟控制门(G)作为关门和开门信号
Vi
8
1
7
2
6
3
5
4
MC1403
Vo GND
4.2. 标准电压源的连接和调整：
插上MC1403基准电源，用标准数字电压表检查输出是否为2.5V，然后 调整10KΩ电位器，使其输出电压为2.00V，调整结束后去掉电源线。
2018/10/16 9
4. 3. 总装测试的方法与步骤：
1)接线：按设计电路接好线路，并插上MC(TC)14433及MC1413等芯片。 2) 通电显示检查：接通+5V、-5V电源及地线，当输入端接地，此时显示 器将显示“000”值，否则，应依次检测电源正负电压，用示波器测量、 观察DS1～DS4 ，Q0～Q3波形，判别故障所在。 3) 电压粗测：调节输入电压VX 的高低，4位输出显示数码应相应变化，然 后进入下一步精调。 4)测量基准校正： 用标准数字万用表（示波器）测量输入电压，调节电位器，使
直流数字电压表
电子技术课程设计报告题目名称：直流数字电压表的设计姓名：学号：班级：指导教师：重庆大学电气工程学院2010 年6 月直流数字电压表摘要：传统的模拟指针式电压表功能单一，精度低，读数的时候也非常不方便，很容易出错。
而采用单片机的数字电压表由于测量精度高，速度快，读数时也非常的方便，抗干扰能力强等优点而被广泛应用。
本设计给出基于MC14433双积分模数转换器的一种电压测量电路。
数字电压表是采用数字化测量技术，把连续的模拟量（直流输入电压）转换成不连续、离散的数字形式并加以显示的仪表。
该系统由MC144333位半A\D转换器、MC1413七路达林顿驱动器阵列、MC4543BCD七段锁存-译码-驱动器、基准电源MC1403和共阳极LED发光数码管组成。
本次设计的简单直流数字电压表的具体功能是：最高量程为1999V，分四个档位量程，即0~1.999V，0~19.99V0~199.9V，0~1999V，可以通过调档开关来实现各个档位。
一、设计内容及要求：1)设计直流数字电压表；2)直流电压测量范围：0V~1.999V，0V~19.99V，0V~199.9V，0V~1999V。
3)直流输入电阻大于100kΩ。
4)画出完整的设计电路图,写出总结报告。
5) 选做内容：自动量程转换。
二、比较和选定设计的系统方案，画出系统框图：方案：本次设计的直流数字电压表由测量电路、双积分模数转换电路电路、数码显示电路和量程转换电路组成，原理框图如图1 所示。
测量电路和量程转换将宽范围的输入直流电压变换为模数转换电路输入电压范围的直流电压，模数转换电路将其转换为数字量，送数码显示电路显示测量值。
三、单元电路设计、参数计算和器件选择：1）量程转换电路：R1、R2、R3、R4对输入电压进行分压，使x V 直流输入电压的范围是0V~2V 。
由于直流输入电阻要求大于100k Ω，设定总电阻为1000K Ω。
列出方程计算各电阻阻值：41234431234432123412340.0010.010.11000R R R R R R R R R R R R R R R R R R R R R R K ⎧=⎪+++⎪+⎪=⎪+++⎨⎪++⎪=+++⎪⎪+++=Ω⎩ 得：1234900;90;9;1R K R K R K R K =Ω=Ω=Ω=Ω 图2 量程转换电路图1直流数字电压表原理框图图3 小数点控制仿真电路（如图所示，当被测电压为6V时，百位上的小数点亮）2）双积分模数转换电路：集成双积分模数转换器MC14433原理电路和引脚图如图4所示。
3位半数字电压表
目录第一章三位半数字电压表的设计方案题目及设计目的 (2)设计要求 (2)方案设计 (2)三位半数字电压表的设计思想 (4)第二章三位半数字电压表设计过程三位半数字电压表特点 (4)TC7107的介绍 (5)TC7107的性能特点 (6)TC7017的功能 (6)第三章电路仿真电路仿真 (7)第四章实验总结实验总结 (8)一：三位半数字电压表的设计案题目及设计目的1、题目：三位半位数字电压表2、设计目的：通过电子技术的综合设计，熟悉一般电子电路综合设计过程、设计要求、应完成的工作内容和具体的设计方法，同时复习、巩固以往的模电、数电内容。
设计要求采用课程或实验内容中所使用的元器件，设计一个三位半数字电压表，三位半是指个位、十位、百位的范围为0-9，而千位只有0和1两个状态，称为半位。
所以数字电压表测量范围为0001-1999。
数字电压表主要部分是A/D转换器，显示方法通常采用动态扫描（工作时四个数码管轮流点亮，利用人眼的视觉残留特性能够得到整体效果，当扫描频率过低时显示的数码会有闪烁感）方式，但需要字形译码驱动电路和字位驱动电路。
1.任务要求：2.基本要求：3.直流电压测量范围（0~200V）测量误差小于1%4.附加5.交流电压测量范围（0~200V）测量误差小于1%6.自动量程转换7.通过查阅资料，实现设计要求，写出实现原理，画出原理框图，描述其功能，并给出数字电压表电路原理图。
方案设计利用成熟芯片Tc7107实现电压的测量，用四位数码管显示出最后的转换电压结果。
优点：可直接驱动LED数码管，内部设有参考电压、独立模拟开关、逻辑控制、显示驱动、自动调零功能等。
数字电压表原理框图如下：三位半数字电压表的设计思想数字电压表的位数是指完整显示位，即能够显示0-9十个数字的位。
所谓三位半数字电压表，即只有3位完整显示位，而其最高位只能显示0或1，故称为半位。
数字电压表一般由模拟电路与数字电路两大部分组成，模拟部分包括输入放大器、A/D转换器和基准电压源；数字部分包括计数器、译码器、逻辑控制器、振荡器和显示器。
三位半LED数码显示电压表的原理分析
流过时&通有电流的偏转线圈在磁场中受力并带动指 考电压)独立模拟开关)逻辑控制)显示驱动)自动调零
针而发生偏转&当与弹簧反作用力矩平衡时&便获得读 功能等为一体的集成电路&其各脚功能如图 ! 所示*
数* 因此传统的磁电式表头在发射机的使用中&读数
-/*发光数码管采用共阳型管&在每个显示电路
受静电和外界电磁场的影响较大以及灵敏度较低)误 中&选用了 2 块分离的 8 段同型号 -/*发光数码管进
指标*
技术发展的必然趋势*
随着广播电视技术的发展& 数字技术逐步进入广 =:工作原理
播电视领域&在发射机上越来越多地应用 -/*数码显
三位半 -/*数码显示电压表是由一块 '%-6#"6
示表头显示其运行指标&取代了传统的磁电式表头作 集成电路和 2 块 -/*数码管以及少量外围元件组成&
发射机的指标显示*
! 中国有线电视"!"###"$下$ %&'()*'+',)-%).-/,0
中图分类号,(1283Y55文献标识码.55文章编号#""6 76"!!#!"##$"$ 下 7"2#8 7"!
%经验点滴%
三位半 (+"数码显示 电压表的原理分析
!廖光源罗正明
贵州省广播电影电视局七九四台贵州 六枝特区 YY$2""贵州省广播电影电视局七六一台贵州 贵阳 YY"""!
地板之间铺设隔离垫*
#6$ 使用过程中要特别防止活动地板的防静电喷
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钦州学院数字电子技术课程设计报告三位半数字直流电压表的设计院系物理学院专业过程控制自动化学生班级 2010级1班姓名 xxxx 学号 xxxx指导教师单位 xxxxx指导教师姓名 xxxx 指导教师职称 xxxx2013年7月三位半数字直流电压表过程控制自动化专业2010级 xxx指导教师 xxx摘要：根据设计的指标和要求，结合平时所学的理论知识，设计出一个功能较齐全的数字直流电压表。
关键词：电压表、电路、设计、A/D转换器目录前言 (1)1 设计技术指标与要求 (1)1.1 设计技术指标 (1)1.2 设计要求 (1)2 方案的设计及元器件清单 (1)3 电路的工作原理 (2)4 各部分的功能 (3)4.1 三位半位双积分A / D 转换器CC14433 的性能特点 (3)4.2 基准电源(CC1403) (3)4.3 译码器(MC4511) (4)4.4 显示电路模块 (5)4.5 驱动器 (5)4.6 显示器 (5)5系统电路总图及原理 (5)5.1 电路组成 (5)5.2 电路的工作原理及过程 (6)5.2.1 三位半A／D转换器MC14433 (7)5.2.2 七段锁存-译码-驱动器CD4511 (8)5.2.3 高精度低漂移能隙基准电源MC1403 (9)6 电路连接测试 (9)7 经验体会 (10)参考文献 (10)钦州学院本科课程设计报告前言数字电压表（Digital Voltmeter），简称DVM，是采用数字化测量技术，把连续的模拟信号转换成不连续、离散的数字形式并加以显示的仪表。
数字电压表的类型很多，其输入电路、设计电路和显示电路基本相似，只是电压—数字转换方法不同。
因此，我们此次设计电压表就是为了了解电压表的原理，从而学会制作电压表。
而且通过电压表的制作进一步的了解各种在制作中用到的中小规模集成电路的作用及实用方法。
1 设计技术指标与要求1.1 设计技术指标1. 量程：一档：+1.999V～0～－1.999V 二档: +19.99V～0～－19.99V2. 用七段LED数码管显示读数，做到显示稳定、不跳变；3. 保持/测量开关：能保持某一时刻的读数；4. 指示值与标准电压表示值误差最低位在5之内。
1.2 设计要求1. 画出电路原理图（或仿真电路图）；2. 元器件及参数选择；3. 编写设计报告写出设计的全过程，附上有关资料和图纸，有心得体会。
2 方案设计及元器件清单选用A/D转换芯片MC14433、CC4511、MC1413、MC1403实现电压的测量，用四位数码管显示出最后的转换电压结果。
缺点是工作速度低，优点是精度较高，工作性能比较稳定，抗干扰能力比较强。
具体的元器件清单如表1所示。
数字电压表的设计表一元器件清单3电路的工作原理1.直流数字电压表的核心器件是一个间接型A / D 转换器 它首先将输入的模拟电压信号变换成易于准确测量的时间量 然后在这个时间宽度里用计数器计时 计数结果就是正比于输入模拟电压信号的数字量，并进行实时数字显示。
该系统可采用MC14433——3位半A/D 转换器、MC1413 七路达林顿驱动器阵列、CC4511 BCD到七段锁存-译码-驱动器、能隙基准电源 MCl403 和共阴极 LED 发光数码管组成。
2.本系统是 3位半数字电压表，3位半是指十进制数 0000～1999。
所谓 3 位是指个位、十位、百位，其数字范围均为 0～9，而所谓半位是指千位数，它不能从 0 变化到 9，而只能由 0 变到 l，即二值状态，所以称为半位。
钦州学院本科课程设计报告数字电压表原理框图如图1所示。
图1 数字电压表原理框图4 各部分的功能4.1 三位半位双积分A / D 转换器CC14433 的性能特点CC14433 是CMOS 双积分式三位半A / D 转换器，它是将构成数字和模拟电路的约7700 多个MOS 晶体管集成在一个硅芯片上，芯片有24 只引脚 采用双列直插式，其引脚排列与功能如图2 所示。
图2 CC14433引脚排列引脚功能说明：VAG （1 脚）：被测电压VX 和基准电压VR 的参考地VR （2 脚）：外接基准电压（2V 或200mV ）输入端VX （3 脚）：被测电压输入端R1（4 脚）R1/C1（5 脚）、C1（6 脚）：外接积分阻容元件端C1=0.1μF （聚酯薄膜电容器），R1=470K Ω (2V 量程)；R1=27K Ω （200mV 量程）。
C01（7 脚）C02（8 脚）：外接失调补偿电容端 典型值0.1μF 。
DU （9 脚）：实时显示控制输入端。
若与EOC （14 脚）端连接 则每次A / D 转换均显示。
CP1（10 脚）CPo （11 脚）：时钟振荡外接电阻端 典型值为470K Ω 。
数字电压表的设计VEE （12 脚）：电路的电源最负端 接 5V。
VSS （13 脚）：除CP 外所有输入端的低电平基准（通常与1 脚连接）。
EOC（14 脚）：转换周期结束标记输出端 每一次A / D 转换周期结束（EOC输出一个正脉冲）宽度为时钟周期的二分之一。
OR（15 脚）：过量程标志输出端 。
DS4到DS1 （16到19 脚）：多路选通脉冲输入端，DS1 对应于千位，DS2 对应于百位，DS3 对应于十位，DS4 对应于个位。
Q0到Q3 （20到23 脚）：BCD 码数据输出端，DS2、DS3、DS4 选通脉冲期间 输出三位完整的十进制数，在DS1 选通脉冲期间 输出千位0 或1 及过量程、欠量程和被测电压极性标志信号。
VDD，整个电路的正电源端。
4.2 基准电源(CC1403)提供精密电压，供 A／D 转换器作参考电压，如图3所示。
图3 基准电源CC14034.3 译码器(MC4511)将二—十进制(BCD)码转换成七段信号，如图4所示。
图4 译码器(MC4511)钦州学院本科课程设计报告4.4 显示电路模块这个模块由LG5641AH构成,将译码器输出的七段信号进行数字显示，读出A/D 转换结果。
如图5所示。
图5 显示电路模块4.5 驱动器(MC1413)驱动显示器的 a，b，c，d，e，f，g 七个发光段，驱动发光数码管(LED)进行显示。
4.6 显示器将译码器输出的七段信号进行数字显示，读出A/D转换结果。
5系统电路总图和原理5.1 电路组成将设计的各个单元电路进行级联，得到数字电子钟系统电路原理图如图6所示。
图6 三位半直流数字电压表接线图数字电压表的设计5.2 电路的工作原理及过程三位半数字电压表通过位选信号DS1～DS4进行动态扫描显示，由于MC14433电路的A/D转换结果是采用BCD码多路调制方法输出，只要配上一块译码器，就可以将转换结果以数字方式实现四位数字的LED发光数码管动态扫描显示。
DS1～DS4输出多路调制选通脉冲信号。
DS选通脉冲为高电平时表示对应的数位被选通，此时该位数据在Q0～Q3端输出。
每个DS选通脉冲高电平宽度为18个时钟脉冲周期，两个相邻选通脉冲之间间隔2个时钟脉冲周期。
DS和EOC的时序关系是在EOC 脉冲结束后，紧接着是DS1输出正脉冲。
以下依次为DS2，DS3和DS4。
其中DS1对应最高位(MSD)，DS4则对应最低位(LSD)。
在对应DS2，DS3和DS4选通期间，Q0～Q3输出BCD全位数据，即以8421码方式输出对应的数字0～9．在DS1选通期间，Q0～Q3输出千位的半位数0或l及过量程、欠量程和极性标志信号。
在位选信号DS1选通期间Q0～Q3的输出内容如下：Q3表示千位数，Q3=0代表千位数的数宇显示为1，Q3=1代表千位数的数字显示为0。
Q2表示被测电压的极性，Q2的电平为1，表示极性为正，即UX>0；Q2的电平为0，表示极性为负，即UX<0。
显示数的负号(负电压)由MC1413中的一只晶体管控制，符号位的“-”阴极与千位数阴极接在一起，当输入信号UX为负电压时，Q2端输出置0， Q2 负号控制位使得驱动器不工作，通过限流电阻RM 使显示器的“-”(即g 段)点亮；当输入信号UX为正电压时，Q2端输出置1，负号控制位使达林顿驱动器导通，电阻RM接地，使“-”旁路而熄灭。
小数点显示是由正电源通过限流电阻RDP供电燃亮小数点。
若量程不同则选通对应的小数点。
过量程是当输入电压UX超过量程范围时，输出过量程标志信号OR----。
当Q3=0,Q0=1时，表示Ux处于过量程状态；当Q3=1，Q0=1时，表示Ux处于欠量程状态。
当OR---- = 0 时，|UX|>1999，则溢出。
|UX|>UR则OR----输出低电平。
当OR---- = 1时，表示|UX|<UR 。
平时OR输出为高电平，表示被测量在量程内。
MC14433的OR----端与MC4511的消隐端BI____直接相连，当UX超出量程范围时，OR____输出低电平，即OR---= 0 →BI---- = 0 ，MC4511译码器输出全0，使发光数码管显示数字熄灭，而负号和小数点依然发亮。
钦州学院本科课程设计报告5.2.1 三位半A／D转换器MC14433在数字仪表中，MC14433电路是一个低功耗三位半双积分式A/D转换器。
和其它典型的双积分A/D转换器类似，MC14433A/D转换器由积分器、比较器、计数器和控制电路组成。
如果必要设计应用者可参考相关参考书。
使用MC14433时只要外接两个电阻(分别是片内RC 振荡器外接电阻和积分电阻RI)和两个电容(分别是积分电容CI 和自动调零补偿电容C0)就能执行三位半的A/D转换。
MC14433内部模拟电路实现了如下功能：（1）提高A/D 转换器的输入阻抗，使输入阻抗可达l00MΩ以上；（2）和外接的RI、CI构成一个积分放大器，完成V/T 转换即电压—时间的转换；（3）构造了电压比较器，完成“0”电平检出，将输入电压与零电压进行比较，根据两者的差值决定极性输出是“1”还是“0”。
比较器的输出用作内部数字控制电路的一个判别信号；（4）与外接电容器C0构成自动调零电路。
除“模拟电路”以外，MC14433 内部含有四位十进制计数器，对反积分时间进行3位半BCD码计数(0～1999)，并锁存于三位半十进制代码数据寄存器，在控制逻辑和实时取数信号(DU)作用下，实现A/D转换结果的锁定和存储。
借助于多路选择开关，从高位到低位逐位输出BCD码Q0～Q3，并输出相应位的多路选通脉冲标志信号DS1～DS4实现三位半数码的扫描方式（多路调制方式）输出。
MC14433内部的控制逻辑是A/D 转换的指挥中心，它统一控制各部分电路的工作。
根据比较器的输出极性接通电子模拟开关，完成A/D转换各个阶段的开关转换，产生定时转换信号以及过量程等功能标志信号。
