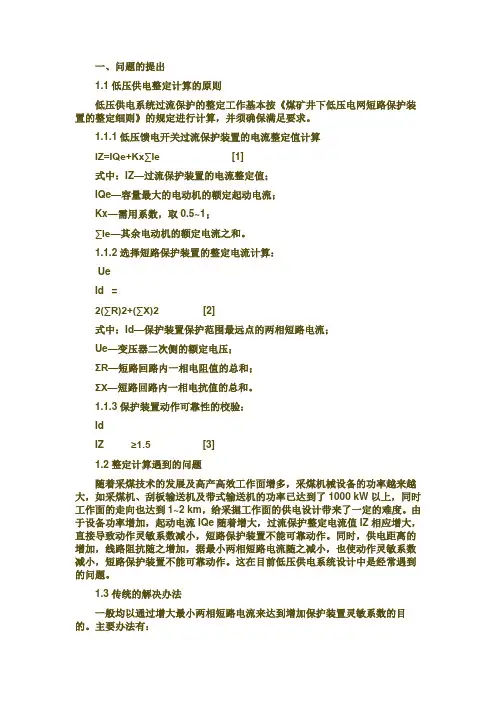

一、问题的提出1.1低压供电整定计算的原则低压供电系统过流保护的整定工作基本按《煤矿井下低压电网短路保护装置的整定细则》的规定进行计算,并须确保满足要求。

1.1.1低压馈电开关过流保护装置的电流整定值计算IZ=IQe+Kx∑Ie[1]式中:IZ—过流保护装置的电流整定值;IQe—容量最大的电动机的额定起动电流;Kx—需用系数,取0.5~1;∑Ie—其余电动机的额定电流之和。

1.1.2选择短路保护装置的整定电流计算:UeId =2(∑R)2+(∑X)2 [2]式中:Id—保护装置保护范围最远点的两相短路电流;Ue—变压器二次侧的额定电压;ΣR—短路回路内一相电阻值的总和;ΣX—短路回路内一相电抗值的总和。

1.1.3保护装置动作可靠性的校验:IdIZ ≥1.5 [3]1.2整定计算遇到的问题随着采煤技术的发展及高产高效工作面增多,采煤机械设备的功率越来越大,如采煤机、刮板输送机及带式输送机的功率已达到了1000 kW以上,同时工作面的走向也达到1~2 km,给采掘工作面的供电设计带来了一定的难度。

由于设备功率增加,起动电流IQe随着增大,过流保护整定电流值IZ相应增大,直接导致动作灵敏系数减小,短路保护装置不能可靠动作。

同时,供电距离的增加,线路阻抗随之增加,据最小两相短路电流随之减小,也使动作灵敏系数减小,短路保护装置不能可靠动作。

这在目前低压供电系统设计中是经常遇到的问题。

1.3传统的解决办法一般均以通过增大最小两相短路电流来达到增加保护装置灵敏系数的目的。

主要办法有:1)加大干线或支线电缆截面,由于电缆截面增加,线路阻抗将减小,短路电流增大;2)设法减少电缆长度,线路长度减少,线路阻抗同样随之减小,即短路电流增大;3)更换大容量变压器或变压器并联的方法,增大短路电流;4)增设分段保护开关,使保护范围缩短,相应的保护范围内最小短路电流就增大;5)采用移动变电站供电,主要是减少低压供电电缆的长度,将高压尽可能地伸扩采区,增大保护范围内的最小短路电流。
