实验五眼图
通信原理实验报告

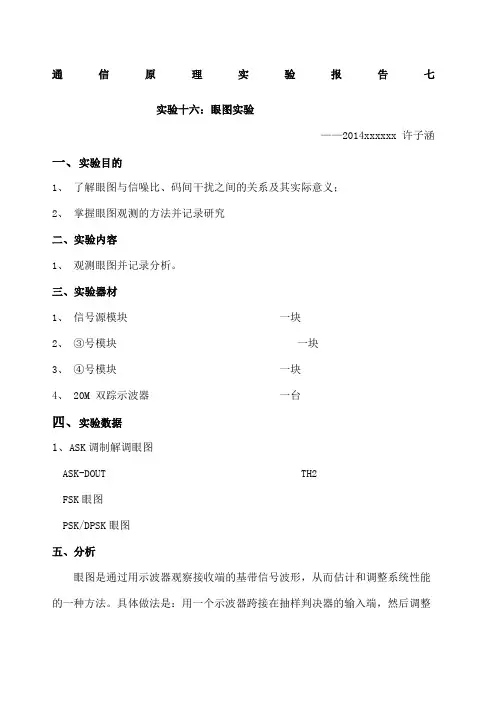

通信原理实验报告七实验十六：眼图实验——2014xxxxxx 许子涵一、实验目的1、了解眼图与信噪比、码间干扰之间的关系及其实际意义；2、掌握眼图观测的方法并记录研究二、实验内容1、观测眼图并记录分析。
三、实验器材1、信号源模块一块2、③号模块一块3、④号模块一块4、 20M 双踪示波器一台四、实验数据1、ASK调制解调眼图ASK-DOUT TH2FSK眼图PSK/DPSK眼图五、分析眼图是通过用示波器观察接收端的基带信号波形，从而估计和调整系统性能的一种方法。
具体做法是：用一个示波器跨接在抽样判决器的输入端，然后调整示波器水平扫描周期，使其与接收码元的周期同步。
这样就可以从示波器上显示的波形来观察码间串扰和信道噪声等因素影响的情况，从而估计系统系能的优劣。
如果存在码间串扰，示波器的扫描迹线就不完全重合，“眼睛”的线迹会显得杂乱，而且张开的较小；如果码间串扰小到可以忽略，则眼图将会是标准的“大眼睛”。
当存在噪声时，眼图的线迹就变成比较模糊的带状的线，噪声越大，线条越粗越模糊，“眼睛”张开得越小。
同时我们还可以利用眼图来找到最佳判决门限，求出噪声容限，改善系统性能。
接收二进制双极性波形时，在一个码元周期内只能看到一只眼睛；若是M进制的双极性波形，则在一个码元周期内可以看到纵向显示的（M-1）只眼睛。
若接收的是经过码型变换后得到的AMI码或HDB3码，眼图中间将会出现一根代表0的水平线，因为它们的波形都具有三电平。
六、思考题思考信噪比、码间干扰是如何在眼图中体现的答：眼图的“眼睛”张开的大小反映着的强弱。
“眼睛”张的越大，且眼图越端正，表示越小；反之表示越大。
当存在噪声时，噪声将叠加在信号上，观察到的眼图的线迹会变得模糊不清。
若同时存在码间串扰，“眼睛”将张开得更小。
与无码间串扰时的眼图相比，原来清晰端正的细线迹，变成了比较模糊的带状线，而且不很端正。
噪声越大，线迹越宽，越模糊；码间串扰越大，眼图越不端正。
眼图实验报告的数据

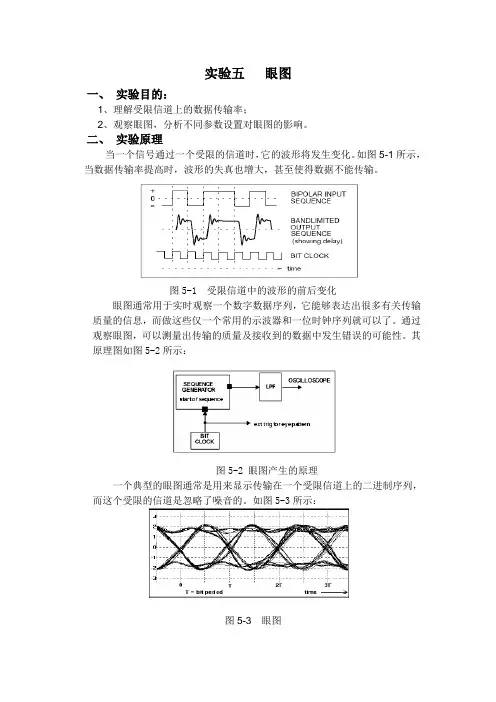

实验五眼图一、实验目的：1、理解受限信道上的数据传输率；2、观察眼图，分析不同参数设置对眼图的影响。
二、实验原理当一个信号通过一个受限的信道时，它的波形将发生变化。
如图5-1所示，当数据传输率提高时，波形的失真也增大，甚至使得数据不能传输。
图5-1 受限信道中的波形的前后变化眼图通常用于实时观察一个数字数据序列，它能够表达出很多有关传输质量的信息，而做这些仅一个常用的示波器和一位时钟序列就可以了。
通过观察眼图，可以测量出传输的质量及接收到的数据中发生错误的可能性。
其原理图如图5-2所示：图5-2 眼图产生的原理一个典型的眼图通常是用来显示传输在一个受限信道上的二进制序列，而这个受限的信道是忽略了噪音的。
如图5-3所示：图5-3眼图三、实验设备1、主机TIMS-301F2、TIMS基本插入模块（1）TIMS-153序列产生器（Sequence generator）（2）TIMS-148音频振荡器（Audio Oscillator）（3）TIMS-153 可调低通滤波器（Tuneable LPF）3、计算机4、PICO虚拟设备四、实验步骤：1、将TIMS系统中的音频振荡器（Audio Oscillator）、序列产生器（Sequencegenerator）、可调低通滤波器（Tuneable LPF）三个模块按图5-4连接。
2、PICO软件的设置：打开PICO软件，设置眼图参数。
在“Settings”菜单中选择“Options”选项，如下图所示：在弹出的窗口菜单中，在“Sco pe options”里的“Data to display”项选择“Accumulate”。
如下图所示：在Trigger项中应作如下图的设置：2、顺时针设置可调低通滤波器（Tuneable LPF）上的TUNE 和GAIN按钮，使其调至最大选择WIDE带宽模式。
根据设置的参数，观察波形幅度的最大最小值，“眼”张开的最大最小值、码元的宽度、过0点的宽度、幅度畸变的范围。
眼图观测实验 光纤通信_实验5实验报告
课程名称：光纤通信实验名称：实验5 眼图观测实验姓名：班级：学号：实验时间：指导教师：得分：一、实验目的1、了解和掌握眼图的形成过程和意义。
2、掌握光纤通信系统中的眼图观测方法。
二、实验内容1、观测数字光纤传输系统中的眼图张开和闭合效果。
2、记录眼图波形参数，分析系统传输性能。
三、实验器材1.主控&信号源模块2.25号光收发模块3.示波器四、实验原理1、实验原理框图眼图测试实验系统框图2、实验框图说明本实验是以数字信号光纤传输为例，进行光纤通信测量中的眼图观测实验；为方便模拟真实环境中的系统传输衰减等干扰现象，我们加入了可调节的带限信道，用于观测眼图的张开和闭合等现象。
如眼图测试实验系统框图所示，系统主要由信号源、光发射机、光接收机以及带限信道组成；信号源提供的数字信号经过光发射机和接收机传输后，再送入用于模拟真实衰减环境的带限信道；通过示波器测试设备，以数字信号的同步位时钟为触发源，观测TP1测试点的波形，即眼图。
3、眼图基本概念及实验观察方法所谓眼图，它是一系列数字信号在示波器上累积而显示的图形。
眼图包含了丰富的信息，反映的是系统链路上传输的所有数字信号的整体特征。
利用眼图可以观察出码间串扰和噪声的影响，分析眼图是衡量数字通信系统传输特性的简单且有效的方法。
●被测系统的眼图观测方法通常观测眼图的方法是，如下图所示，以数字序列的同步时钟为触发源，用示波器YT模式测量系统输出端，调节示波器水平扫描周期与接收码元的周期同步，则屏幕中显示的即为眼图。
眼图测试方法框图●眼图的形成示意图一个完整的眼图应该包含从“000”到“111”的所有状态组，且每个状态组发送的此时要尽量一致，否则有些信息将无法呈现在示波器屏幕上。
八种状态如下所示：八种状态示意图眼图合成示意图如下所示：眼图合成示意图一般在无串扰等影响情况下从示波器上观测到的眼图与理论分析得到的眼图大致接近。
●眼图参数及系统性能眼图的垂直张开度表示系统的抗噪声能力，水平张开度反映过门限失真量的大小。
信号完整性分析基础系列之一——眼图测量
信号完整性分析基础系列之一——关于眼图测量（上）汪进进美国力科公司深圳代表处内容提要：本文将从作者习惯的无厘头漫话风格起篇，从四个方面介绍了眼图测量的相关知识：一、串行数据的背景知识; 二、眼图的基本概念; 三、眼图测量方法; 四、力科示波器在眼图测量方面的特点和优势。
全分为上、下两篇。
上篇包括一、二部分。
下篇包括三、四部分。
您知道吗？眼图的历史可以追溯到大约47年前。
在力科于2002年发明基于连续比特位的方法来测量眼图之前，1962年-2002的40年间，眼图的测量是基于采样示波器的传统方法。
您相信吗？在长期的培训和技术支持工作中，我们发现很少有工程师能完整地准确地理解眼图的测量原理。
很多工程师们往往满足于各种标准权威机构提供的测量向导，Step by Step，满足于用“万能”的Sigtest软件测量出来的眼图给出的Pass or Fail结论。
这种对于Sigtest的迷恋甚至使有些工程师忘记了眼图是可以作为一项重要的调试工具的。
在我2004年来力科面试前，我也从来没有听说过眼图。
那天面试时，老板反复强调力科在眼图测量方面的优势，但我不知所云。
之后我Google“眼图”，看到网络上有限的几篇文章，但仍不知所云。
刚刚我再次Google“眼图”，仍然没有找到哪怕一篇文章讲透了眼图测量。
网络上搜到的关于眼图的文字，出现频率最多的如下，表达得似乎非常地专业，但却在拒绝我们的阅读兴趣。
“在实际数字互连系统中，完全消除码间串扰是十分困难的，而码间串扰对误码率的影响目前尚无法找到数学上便于处理的统计规律，还不能进行准确计算。
为了衡量基带传输系统的性能优劣，在实验室中，通常用示波器观察接收信号波形的方法来分析码间串扰和噪声对系统性能的影响，这就是眼图分析法。
如果将输入波形输入示波器的Y轴，并且当示波器的水平扫描周期和码元定时同步时，适当调整相位，使波形的中心对准取样时刻，在示波器上显示的图形很象人的眼睛，因此被称为眼图（Eye Map）。
实验八M序列发生及眼图观测实验
实验八 M序列发生及眼图观测实验
四、实验原理
1、M序列
移位时 钟节拍
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
表1 m序列发生器状态转移流程图
第1级 a n1
0 1 0 0 1 1 0 1 0 1 1 1 1 0 0 0 1
第2级
an2
0 0 1 0 0 1 1 0 1 0 1 1 1 1 0 0 0
二、实验预习要求
认真预习《通信原理》中关于M序列及 眼图有关章节的内容。
通信工程专业实验室
实验八 M序列发生及眼图观测实验
三、实验仪器仪表
1、70MHz双踪数字存储示波器一台 2、实验模块：
数字编码模块——M序列输出 数字时钟信号源模块 眼图观测及白噪声输出模块
通信工程专业实验室
实验八 M序列发生及眼图观测实验
通信工程专业实验室
实验八 M序列发生及眼图观测实验
四、实验原理
2、眼图
所谓“眼图”，就是由解调后经过低通 滤波器输出的基带信号，以码元定时作为同 步信号在示波器屏幕上显示的波形。干扰和 失真所产生的传输畸变，可以在眼图上清楚 地显示出来。因为对于二进制信号波形，它 很像一只人的眼睛。
眼图是指利用实验的方法估计和改善（通
实验八 M序列发生及眼图观测实验
实验八 M序列发生及 眼图观测实验
【实验性质】：验证性实验
通信工程专业实验室
实验八 M序列发生及眼图观测实验
一、实验目的
1、掌握M序列等伪随机码的发生原理。 2、了解伪随机码在通信电路中的作用。 3、掌握眼图的观测。
通信工程专业实验室
实验八 M序列发生及眼图观测实验
t
动物行为实验手册丨大小鼠五孔注意力测试实验方法及注意事项
动物行为实验手册丨大小鼠五孔注意力测试实验方法及注意事项仪器介绍大小鼠五孔注意力测试（5-CSRTT）是测量大鼠视觉注意过程的一种经典实验方法。
这种范式要求受试者在大量试验中，在五个空间位置中的一个位置，以随机顺序检测短暂的闪光。
为了完成这项任务，这些动物每天接受B30-40次训练，在此期间，它们逐渐学会在一定时间内对适当的光圈做出反应。
如果他们没有回应，在错误的洞或不适当的时间回应，短时间的黑暗(超时)将被视为惩罚，不会给予奖励。
5-CSRTT提供了测试各种神经、药理学和行为操作对离散和稍微独立的行为控制措施的影响的可能性，包括辨别的准确性、冲动性、持续反应和反应潜伏期。
同时可选择搭配光遗传、在体多通道电生理、钙信号实验使用，做多维度的行为学实验。
上海欣软五孔注意力测试系统（5CSRT）是专为啮齿类动物设计的高效率、高通量的操作行为评价系统。
在这个系统中，我们提供了许多标准的范例，并提供了采集和分析数据的全套功能。
这些标准任务，能够直接转换成用于灵长类和人类的操作行为模型。
我们可以根据您的研究需要对任务计划和数据分析进行定制。
基本结构由软件和硬件组成：在箱壁的一边有5 个孔洞，孔洞里面安装有红外对射管，在箱体另一侧有一个食物槽，食物槽连接给食器用于食物奖赏（固体或者液体）。
并且配备有隔音箱及摄像装置，隔音箱用于屏蔽外界环境对老鼠行为的干扰，摄像装置（选配）用于记录老鼠操作的原始视频。
用户可以根据自己的实验需求在软件界面自由编辑实验流程，真正达到灵活化自主化。
测试适应期1.控制饮食：一般控制饮食3天，每天的食物量按照每100g的体重给5g的食物来计算。
2.称重：从食物限制的第一天开始，每天称每只老鼠的体重，直到它们达到自由进食体重的85-90%。
然后，定期称重动物（例如，每周），以监测它们的生长。
3.抚摸动物：从食物限制的第一天开始，每天轻轻抚摸大鼠2-3分钟，逐渐使动物适应实验者。
4.食物口味适应：每天处理后，在笼子里放一些奖励丸，让大鼠以适应它们的口味，避免低钠症。
眼图实验报告
眼图实验报告眼图实验报告引言：眼图是一种常用的电信测量工具，用于分析数字信号的质量和稳定性。
通过观察信号在示波器屏幕上的显示，我们可以获得信号的波形、噪声和时钟抖动等信息。
本实验旨在通过眼图分析方法，对数字信号进行测量和评估。
一、实验目的本实验的主要目的是通过眼图实验，了解数字信号的质量和稳定性，并掌握使用眼图进行信号分析的方法。
二、实验原理眼图是一种通过示波器观察信号波形的方法。
在示波器屏幕上，我们可以看到一系列的“眼睛”，每个“眼睛”代表了一个数据位。
通过观察这些“眼睛”的开闭程度和位置，我们可以判断信号的质量和稳定性。
在眼图中，水平轴代表时间，垂直轴代表信号的电压。
每个“眼睛”由上下两条边界线和中间的开放区域组成。
边界线的位置和开放区域的大小反映了信号的噪声和时钟抖动情况。
边界线越平整，开放区域越大，表示信号质量越好；反之，表示信号质量较差。
三、实验步骤1. 连接示波器和信号源：将信号源的输出与示波器的输入相连。
2. 设置示波器参数：根据实际情况，设置示波器的触发模式、时间基准和垂直尺度等参数。
3. 调整示波器触发：通过调整示波器的触发模式和触发电平，使信号能够稳定地显示在示波器屏幕上。
4. 观察眼图：调整示波器的水平和垂直尺度，观察眼图的显示情况。
注意观察边界线的平整程度和开放区域的大小。
5. 分析眼图：根据眼图的显示结果，分析信号的质量和稳定性。
可以通过观察边界线的位置和开放区域的大小，判断信号是否存在噪声和时钟抖动。
6. 记录实验数据：将实验中观察到的眼图结果记录下来，以备后续分析和比较。
四、实验结果与分析通过眼图实验，我们观察到了不同信号的眼图，并进行了分析。
在实验中，我们发现开放区域较大、边界线平整的眼图代表了较好的信号质量和稳定性，而开放区域较小、边界线波动较大的眼图则表示信号质量较差。
实验中，我们还观察到了一些常见的眼图特征。
例如，当信号存在噪声时，眼图的开放区域会变小，边界线会变得不规则；当信号存在时钟抖动时，眼图的边界线会出现波动。
眼图观测实验报告
眼图观测实验报告一、实验目的1、了解和掌握眼图的形成过程和意义。
2、掌握光纤通信系统中的眼图观测方法。
二、实验器材主控&信号源模块25号光收发模块示波器三、实验原理1、实验原理框图2、实验框图说明本实验是以数字信号光纤传输为例，进行光纤通信测量中的眼图观测实验；为方便模拟真实环境中的系统传输衰减等干扰现象，我们加入了可调节的带限信道，用于观测眼图的张开和闭合等现象。
如眼图测试实验系统框图所示，系统主要由信号源、光发射机、光接收机以及带限信道组成；信号源提供的数字信号经过光发射机和接收机传输后，再送入用于模拟真实衰减环境的带限信道；通过示波器测试设备，以数字信号的同步位时钟为触发源，观测TP1测试点的波形，即眼图。
3、眼图基本概念及实验观察方法所谓眼图，它是一系列数字信号在示波器上累积而显示的图形。
眼图包含了丰富的信息，反映的是系统链路上传输的所有数字信号的整体特征。
利用眼图可以观察出码间串扰和噪声的影响，分析眼图是衡量数字通信系统传输特性的简单且有效的方法。
被测系统的眼图观测方法：通常观测眼图的方法是，如下图所示，以数字序列的同步时钟为触发源，用示波器YT模式测量系统输出端，调节示波器水平扫描周期与接收码元的周期同步，则屏幕中显示的即为眼图。
眼图的形成示意图一个完整的眼图应该包含从“000”到“111”的所有状态组，且每个状态组发送的此时要尽量一致，否则有些信息将无法呈现在示波器屏幕上。
八种状态如下所示：眼图参数及系统性能眼图的垂直张开度表示系统的抗噪声能力，水平张开度反映过门限失真量的大小。
眼图的张开度受噪声和码间干扰的影响，当光收端机输出端信噪比很大时眼图的张开度主要受码间干扰的影响，因此观察眼图的张开度就可以估算出光收端机码间干扰的大小。
其中，垂直张开度水平张开度从眼图中我们可以得到以下信息：（1）最佳抽样时刻是“眼睛”张开最大的时刻。
（2）眼图斜边的斜率表示了定时误差灵敏度。
斜率越大，对位定时误差越敏感。
眼图观察测量实验
实验12 眼图观察测量实验一、实验目得1、学会观察眼图及其分析方法,调整传输滤波器特性。
二、实验仪器1、眼图观察电路(底板右下侧)2.时钟与基带数据发生模块,位号:G 3.噪声模块,位号E 4.100M双踪示波器1台三、实验原理在整个通信系统中,通常利用眼图方法估计与改善(通过调整)传输系统性能。
我们知道,在实际得通信系统中,数字信号经过非理想得传输系统必定要产生畸变,也会引入噪声与干扰,也就就是说,总就是在不同程度上存在码间串扰。
在码间串扰与噪声同时存在情况下,系统性能很难进行定量得分析,常常甚至得不到近似结果。
为了便于评价实际系统得性能,常用观察眼图进行分析。
眼图可以直观地估价系统得码间干扰与噪声得影响,就是一种常用得测试手段。
什么就是眼图?所谓“眼图”,就就是由解调后经过接收滤波器输出得基带信号,以码元时钟作为同步信号,基带信号一个或少数码元周期反复扫描在示波器屏幕上显示得波形称为眼图。
干扰与失真所产生得传输畸变,可以在眼图上清楚地显示出来。
因为对于二进制信号波形,它很像人得眼睛故称眼图。
在图12-1中画出两个无噪声得波形与相应得“眼图”,一个无失真,另一个有失真(码间串扰)。
图12-1中可以瞧出,眼图就是由虚线分段得接收码元波形叠加组成得。
眼图中央得垂直线表示取样时刻。
当波形没有失真时,眼图就是一只“完全张开”得眼睛。
在取样时刻,所有可能得取样值仅有两个:+1或-1。
当波形有失真时,“眼睛”部分闭合,取样时刻信号取值就分布在小于+1或大于-1附近。
这样,保证正确判决所容许得噪声电平就减小了。
换言之,在随机噪声得功率给定时,将使误码率增加。
“眼睛”张开得大小就表明失真得严重程度。
为便于说明眼图与系统性能得关系,我们将它简化成图12-2得形状。
由此图可以瞧出:(1)最佳取样时刻应选择在眼睛张开最大得时刻;(2)眼睛闭合得速率,即眼图斜边得斜率,表示系统对定时误差灵敏得程度,斜边愈陡,对定位误差愈敏感; (3)在取样时刻上,阴影区得垂直宽度表示最大信号失真量;(4)在取样时刻上,上下两阴影区得间隔垂直距离之半就是最小噪声容限,噪声瞬时值超过它就有可能发生错误判决;(5) 阴影区与横轴相交得区间表示零点位置变动范围,它对于从信号平均零点位置提取定时信息得解调器有重要影响。
眼图观察实验
眼图观察实验实验九眼图观察实验实验内容1、PN码/CMI码的眼图。
2、噪声、码间干扰对眼图的影响。
3、眼图的垂直张开度与水平张开度。
一、实验目的1、熟悉基带信号的眼图观察方法。
2、学会用眼图判断数字信道的传输质量。
3、分析眼图的垂直张开度与水平张开度。
二、眼图观察电路眼图是在同步状态下，各个周期的随机信码波形，重叠在一起所构成的组合波形。
其形状类似一只眼睛故名眼图。
其形成是由于人眼的视觉暂留作用把随机信号在荧屏上反复扫描的波形复合起来。
眼图是用来观察数字传输系统是否存在码间干扰的最简单、直观的方法。
将示波器置于外同步状态，平台的输出时钟接往示波器的通道1，伪随机码接往示波器的通道2，缓慢调整示波器的“同步”旋钮，当时钟与信码的相位同步时即可在示波器屏幕上观察到眼图。
眼图的垂直张开度反映信码幅度的变化量，可用来表示系统的抗噪声能力，垂直张开度越大，抗噪声能力越强。
水平张开度则反映信码的码间干扰。
水平张开度越大，表示信码的码间干拢越小。
垂直张开度与水平张开度越大，越有利于信码再生器的判决，还原出来信码的误码率就越小。
Vt11垂直张开度E= 水平长开度E1= 0tV22V V 12 t 1 t 2图9-1 模型化眼图平台上专门设置有眼图观察电路，它是一级由运算放大器和RC网络组成的低通滤波器，把输入数字信号的高频分量滤除，得到一个模拟的升余弦波，以获得眼图观察效果。
输入的PN码数字信号由U101 CDLD可编程模块二内的数字信号产生电路产生，经过 U101 CPLD可编程模块二 70 CMI码 34 产生电路 35 5 36 31 PN2 2KB/S PN 32 码产生电路CMIOUTCMI MCMI 数字信号眼图FCMI 测试点测试点TP902 TP903 HPN2 FPN2 眼 HPN2 CMI码 1 图 HPN32 2 PN32 3 K02 观 FPN32 察 HC1 1KHz方波电产生电路 FC1 路 HC2 FC2 32KHz方波产生电路 U301 U302 FPGA可编程模块一 39 CMI码产生电路 47 2KB/S PN 码产生电路 48 32KB /S PN 码产生电路 ? ? ? ? 图9-2 眼图观察方框图 ? ? FPGA/CPLD模块选择开关K01和PN码/CMI码选择开关K02的3~2送入眼图观察电路。
眼图测量分析
眼圖之量測分析引言眼圖是一項時間分析工具，讓使用者能夠清楚看見時間和強度的誤差。
在真實生活中，諸如抖動之類的誤差非常難以量化，因為經常改變，而且非常小。
因此，眼圖非常利於尋找最大抖動以及電壓強度的誤差，如圖一所示。
圖一、眼圖檢視的抖動和電壓雜訊示意圖誤差增加時，眼圖中心的白色空間就會縮小。
那個空間由兩項特性所定義：眼寬(Eye Width)和眼高(Eye Height)。
圖二中白色空間的寬度就稱為眼寬。
因此，眼圖由數量足夠的樣本構成（數百萬個時間段落轉換），眼寬就是用來度量在任何指定的時間期間內、資料線穩定的時間長度的良好工具。
這樣可以了解可允許的保存時間和建立時間有多少。
最後完成的眼圖中的白色空間的高度就稱為眼高。
如果眼圖由數量足夠的樣本構成（數百萬個時間段落轉換），眼高可以指出接收器的VIH和VIL必須位於何處，才能正確地對資料取樣。
數位訊號轉換的品質越好，眼圖中的開放白色空間越大。
換言之，眼寬和眼高應該盡可能地大。
圖二、眼圖的高度及寬度示意圖實驗原理其形狀似人的眼睛，因此被稱爲眼圖。
而檢視數位傳輸器的輸出三個時間段落，即可建構出眼圖。
圖三中的眼圖是將所有可能的0與1的組合疊在一條線段上，而完成建構。
圖三、數位訊號對應之眼圖在數位系統中，時間是最重要的因素之一。
數位通訊的可靠性和準確性都是根據其時間功能的品質而定。
在真實世界的數位通訊系統中，有許多時間上的誤差，其中最重要的兩個是抖動(Jitter)和飄移(Drift)。
分別以抖動(Jitter)及飄移(Drift)敘述之：一、抖動(Jitter)抖動(Jitter)是指與事件的理想時間的誤差，通常是從參考訊號的過零點(Zero-Crossing)進行測量。
抖動通常歸因於串音(Cross-Talk)、同時切換輸出，以及其它週期性發生的干擾訊號。
由於抖動會隨著時間而變化，如圖四所示，因此對抖動的測量及量化有多種進行方式，從目測幾秒鐘內的抖動範圍，到以數據進行的測量（例如根據長時間的標準誤差）。
眼图分析方法
信号完整性分析基础系列之一“在实际数字互连系统中，完全消除码间串扰是十分困难的，而码间串扰对误码率的影响目前尚无法找到数学上便于处理的统计规律，还不能进行准确计算。
为了衡量基带传输系统的性能优劣，在实验室中，通常用示波器观察接收信号波形的方法来分析码间串扰和噪声对系统性能的影响，这就是眼图分析法。
如果将输入波形输入示波器的Y轴，并且当示波器的水平扫描周期和码元定时同步时，适当调整相位，使波形的中心对准取样时刻，在示波器上显示的图形很象人的眼睛，因此被称为眼图（Eye Map）。
二进制信号传输时的眼图只有一只“眼睛”，当传输三元码时，会显示两只“眼睛”。
眼图是由各段码元波形叠加而成的，眼图中央的垂直线表示最佳抽样时刻，位于两峰值中间的水平线是判决门限电平。
在无码间串扰和噪声的理想情况下，波形无失真，每个码元将重叠在一起，最终在示波器上看到的是迹线又细又清晰的“眼睛”，“眼”开启得最大。
当有码间串扰时，波形失真，码元不完全重合，眼图的迹线就会不清晰，引起“眼”部分闭合。
若再加上噪声的影响，则使眼图的线条变得模糊，“眼”开启得小了，因此，“眼”张开的大小表示了失真的程度，反映了码间串扰的强弱。
由此可知，眼图能直观地表明码间串扰和噪声的影响，可评价一个基带传输系统性能的优劣。
另外也可以用此图形对接收滤波器的特性加以调整，以减小码间串扰和改善系统的传输性能。
通常眼图可以用下图所示的图形来描述，由此图可以看出：（1）眼图张开的宽度决定了接收波形可以不受串扰影响而抽样再生的时间间隔。
显然，最佳抽样时刻应选在眼睛张开最大的时刻。
（2）眼图斜边的斜率，表示系统对定时抖动（或误差）的灵敏度，斜率越大，系统对定时抖动越敏感。
图一眼图（3）眼图左（右）角阴影部分的水平宽度表示信号零点的变化范围，称为零点失真量，在许多接收设备中，定时信息是由信号零点位置来提取的，对于这种设备零点失真量很重要。
(4）在抽样时刻，阴影区的垂直宽度表示最大信号失真量。
实验五-DFSK调制解调实验重点讲义资料
电子科技大学中山学院电子工程系学生实验报告课程名称 通信原理实验 实验名称 实验五-DFSK 调制解调实验班级，分组 实验时间 2016年11月14日 姓名，学号指导教师 何志红报 告 内 容一、实验目的1. 加深对DPSK 调制原理的理解及其硬件实现方法2. 进一步了解DPSK 解调原理各种锁相环解调的特性，掌握同相正交环的解调原理及其硬件实现方法3. 加深对载波提取电路相位模糊度的理解4. 加深对眼图几个主要参数的认识二、实验原理和电路说明M 序列发生器实际的数字基带信号是随机的，为了实验和测试方便，一般都是用M 序列发生器产生一个伪随机序列来充当数字基带信号源。
按照本原多项式1)(35++=X X x f 组成的五级线性移2DPSKP 2 P 3 P 6P 1 P 5 P 4图5.2 2DPSK 调制部分框图位寄存器，就可得到31位码长的M 序列。
码元定时与载波的关系可以是同步的，以便清晰观察码元变化时对应调制载波的相位变化；也可以是异步的，因为实际的系统都是异步的。
本实验的M 序列由IC3、1C4、IC5、IC6产生，码元速率为lMb/s 。
数字调相器的主要指标在设计与调整一个数字调相器对，主要考虑的性能指标是调相误差和寄生调幅。
（1）调相误差由于电路不理想，往往引进附加的相移，使调相器输出信号的载波相位取值为00及1800+ΔΦ，我们把这个偏离的相角ΔΦ称为调相误差。
调相器的调相误差相当于损失了有用信号的能量。
(2)寄生调幅理想的二相相位调制器，当数码取“0”或“1”时，其输出信号的幅度应保持不变，即只有相位调制而没有附加幅度调制。
但由于调制器的特性不均匀及脉冲高低电平的影响，使得“0”码和“1”码的输出信号的幅度不等。
设“0”码和“1”码所对应的输出信号幅度分别为Uom 及Uim ，则寄生调幅M 序列发生器 差分编码 调 相 ÷10 晶 振 10MH 2÷2为:)/()(im om im om U U U U m +-=2．解调2PSK 系统的解调部分框图如图5.6所示，原理电路如图5.7所示。
眼图观察测量实验
眼图观察测量实验一、实验目的1.学会观察眼图及其分析方法，调整传输滤波器特性。
二、实验仪器1. 眼图观察电路（底板右下侧）2．时钟与基带数据发生模块，位号：G3．噪声模块，位号E4．100M双踪示波器1台三、实验原理在整个通信系统中，通常利用眼图方法估计和改善（通过调整）传输系统性能。
我们知道，在实际的通信系统中，数字信号经过非理想的传输系统必定要产生畸变，也会引入噪声和干扰，也就是说，总是在不同程度上存在码间串扰。
在码间串扰和噪声同时存在情况下，系统性能很难进行定量的分析，常常甚至得不到近似结果。
为了便于评价实际系统的性能，常用观察眼图进行分析。
眼图可以直观地估价系统的码间干扰和噪声的影响，是一种常用的测试手段。
什么是眼图?所谓“眼图”，就是由解调后经过接收滤波器输出的基带信号，以码元时钟作为同步信号，基带信号一个或少数码元周期反复扫描在示波器屏幕上显示的波形称为眼图。
干扰和失真所产生的传输畸变，可以在眼图上清楚地显示出来。
因为对于二进制信号波形，它很像人的眼睛故称眼图。
在图6-1中画出两个无噪声的波形和相应的“眼图”，一个无失真，另一个有失真(码间串扰)。
图6-1中可以看出，眼图是由虚线分段的接收码元波形叠加组成的。
眼图中央的垂直线表示取样时刻。
当波形没有失真时，眼图是一只“完全张开”的眼睛。
在取样时刻，所有可能的取样值仅有两个：+1或-1。
当波形有失真时，“眼睛”部分闭合，取样时刻信号取值就分布在小于+1或大于-1附近。
这样，保证正确判决所容许的噪声电平就减小了。
换言之，在随机噪声的功率给定时，将使误码率增加。
“眼睛”张开的大小就表明失真的严重程度。
为便于说明眼图和系统性能的关系，我们将它简化成图6-2的形状。
由此图可以看出：(1)最佳取样时刻应选择在眼睛张开最大的时刻；(2)眼睛闭合的速率，即眼图斜边的斜率，表示系统对定时误差灵敏的程度，斜边愈陡，对定位误差愈敏感；(3)在取样时刻上，阴影区的垂直宽度表示最大信号失真量；(4)在取样时刻上，上下两阴影区的间隔垂直距离之半是最小噪声容限，噪声瞬时值超过它就有可能发生错误判决；(5)阴影区与横轴相交的区间表示零点位置变动范围，它对于从信号平均零点位置提取定时信息的解调器有重要影响。
实验十六眼图实验
实验十六眼图实验一、实验目的1、了解眼图与信噪比、码间干扰之间的关系及其实际意义2、掌握眼图观测的方法并记录研究。
二、实验器材1、信号源模块2、③号模块3、④号模块3、④号模块三、实验内容一个实际的基带传输系统，尽管经过了十分精心的设计，但要使其传输特性完全符合理想情况是困难的，甚至是不可能的。
因此，码间干扰也就不可能完全避免。
码间干扰问题与发送滤波器特性、信道特性、接收滤波器特性等因素有关，因而计算由于这些因素所引起的误码率就非常困难，尤其在信道特性不能完全确知的情况下，甚至得不到一种合适的定量分析方法。
在码间干扰和噪声同时存在的情况下，系统性能的定量分析，就是想得到一个近的结果都是非常繁杂的。
下面我们介绍能够利用实验手段方便的估计系统性能的一种方法。
这种方法的具体做法是：用一个示波器跨接在接收滤波器的输出端，然后调整示波器水平扫描周期，使其与接收码元的周期同步。
这时就可以从示波器显示的图形上，观察出码间干扰和噪声的影响，从而估计出系统性能的优劣程度。
所谓眼图是指示波器显示的这种波形，因为在传输二进制信号，它很像人的眼睛。
为了说明眼图和系统性能之间的关系，我们把眼图简化为一个模型，如图16-1 所示。
该图表述下列意思：图16-1 眼图的模型（1）最佳抽样时刻应是"眼睛"张开最大的时刻；（2）对定时误差的灵敏度可由眼图的斜边之斜率决定，斜率越陡，对定时误差就越灵敏；（3）图的阴影区的垂直高度表示信号幅度畸变范围（4）噪声瞬时值超过这个容限，则就可能发生错误判决（5）在抽样时刻上，上下两阴影区的间隔距离之半为噪声容限（或称噪声边际），即若噪声瞬时值超过这个容限，则就可能发生错误判决。
眼图是在同步状态下，各个周期的随机信码波形重叠在一起所构成的动态波形图，其形状类似一个眼睛故名眼图，它是用于观察是否存在码间干扰的最简单直观的方法实际上眼图就是随机信号在反复扫描的过程中叠加在一起的综合反应。
