CAD快速绘制道路横断面图的一种新方.doc
道路CASS绘制横断面图步骤
道路CASS绘制横断面图步骤1、绘图处理——展野外测站点点号——选择DAT文件——打开；2、等高线——建立DTM——由数据文件生成——选择同一DAT文件——打开——显示建三角网结果——确定；3、等高线——绘制等高线——手动输入等高距=0.5m——确定；4、等高线——删三角网——PL命令——绘制PL线；5、工程应用——绘制断面图——根据已知坐标——选择PL线——由数据文件生成——选择同一DAT文件——打开——输入采样点间距=25m——点击确定——在断面图位置选择三个点选项——点击图面空白处任意一点——弹出新对话框——点击确定——生成纵断面；6、PL命令——绘制PL线；7、查看横断面设计文件，如下8、工程应用——生成里程文件——由纵断面文件生成——新建——选择PL线——弹出对话框——输入横断面间距、横断面左右长度，如下图：点击确定——生成很断面线——如下图9、工程应用——生成里程文件——由纵断面生成——选择生成——选择PL线——弹出对话框——选择原DAT，选择里程文件HDM，选择里程文件对应数据DAT，点击确定，如下图：确定后生成，如下图：10、弹出对话框设置好参数后，点击确定——弹出绘制纵断面对话框选择——选取图面空白处任意点——弹出对话框——点击确定——绘制完成纵断面——点击图面空白处，指定横断面起点位置——绘制完成横断面；11、框选图面范围——点击右键——点击空白处——生成计算结果古希腊哲学大师亚里士多德说：人有两种，一种即“吃饭是为了活着”,一种是“活着是为了吃饭”.一个人之所以伟大，首先是因为他有超于常人的心。
“志当存高远”,“风物长宜放眼量”,这些古语皆鼓舞人们要树立雄无数个自己，万千种模样，万千愫情怀。
有的和你心手相牵，有的和你对抗，有的给你雪中送炭，有的给你烦忧……与其说人的一生是同命运抗争，与性格妥协，不如说是与自己抗争，与自己妥协。
人最终要寻找的，就是最爱的那个自己。
只是这个自己，有人终其一生也未找到；有人只揭开了冰山的一角，有人有幸会晤一次，却已用尽一生。
AutoCAD平台上绘制横断面图的一种方法
AutoCAD平台上绘制横断面图的一种方法
朱云锋;陈腾
【期刊名称】《科学与财富》
【年(卷),期】2010(000)005
【摘要】介绍了利用AutoCAD LISP语言编写的小程序直接绘制横断面的方法,其主要特点是效率快,可以批量绘制多个断面图,且可以随意更改纵、横向比例尺.【总页数】2页(P170-171)
【作者】朱云锋;陈腾
【作者单位】郑州市水利建筑勘测设计院,河南郑州,450006;河南科技学院园林学院,河南新乡,453003
【正文语种】中文
【相关文献】
1.道路纵、横断面图自动绘制的一种新方法
2.在AUTOCAD平台上绘制断面图的一种方法
3.基于.NET的AutoCAD二次开发绘制断面图的一种方法
4.一种河床断面图控件的绘制方法
5.快速绘制道路横断面图的一种新方法
因版权原因，仅展示原文概要，查看原文内容请购买。
CAD快速绘制道路横断面图的一种新方法
在EXCEL中处理测量数据是利用函数“&”对数据进行连接处理,对所有的测量点都处理成：距中桩距离&“,”&高程,例如在图2中,桩号为K2+160左12m位置高程为691.420,可以在EXCEL工作表中一个相对应的单元格的公式栏中输入=“-12”&“,”&M307,结果单元格显示“-12,691.420”;在EXCEL中一般按照下列原则处理横断面测量数据：1每一个数据都要处理成距离,高程的形式且占用一个单元格;2每一个横断面数据包括原地面测量数据和路床数据只占用一行;3每一行中的横断面数据自左向右顺序依次是：原地面数据一路床数据,其中原地面数据的顺序是距离中桩最左边的数据依次到距离中桩最右边的数据,路床数据是距离中桩最右边数据依次到距离中桩最左边的数据;4每一行结尾几个单元格分别输入Auto CAD命令C、ucs、0,4、L;最后在EXCEL中拖动填充柄或左键双击K2+160每一个单元格填充柄,EXCEL就会进行自动填充K2+180-K2+240 中的所有数据;3 使用功能3.1道路横断图自动绘制因为Auto CAD默认EXCEL从左面单元格移至右面单元格是一个键入回车键Enter,这是Auto CAD能自动绘制横断面图形的一个关键;对于道路横断图自动绘制,我们首先启动Auto CAD并打开一张新图,在命令行中输入“line”划线命令,Auto CAD 在命令行中会提示“ _line指定第一点：”,然后打开EXCEL表格并复制整理完毕的所有测量数据,转到Auto CAD软件中,在命令行中“_line指定第一点：”后右键单击进行粘贴或者Ctrl+V,AutoCAD会自动绘制横断面图;一般绘制200-500个横断面图仅仅需要1-3s时间就可以自动完成,非常方便快捷;下面我们来通过绘制K2+160断面图实例来具体说明Auto CAD如何自动绘图的全过程：①在Auto CAD键入“line”执行画直线命令;②在AutoCAD命令行中使用“Ctrl+V”粘贴所有复制的EXCEL数据;③Auto CAD在画直线命令下会从EXCEL粘贴内容中得到“-12,691.42”的具体位置,Auto CAD就会在“-12,691.42”位置上展上第一点,同时Auto CAD又会自动得到一个回车命令因为在EXCEL中从“-12,691.42”单元格向右移至“0,691.65”单元格,Auto CAD又要执行“指定下一点”命令,那么会从粘贴内容中得到“0,691.65”数据,Auto CAD就会在“0,691.65”位置上绘制直线的第二点,Auto CAD又会自动要求输入下一点;在这个过程中将自动实现Auto CAD要求画线的点位数据和EXCEL所提供测量数据相对应;④自动绘制完毕后Auto CAD会得到下一个“C”命令即闭合,就完成一个横断面图的自动绘制;⑤同时Auto CAD在命令行又会自动得到“UCS”命令即要求建立—个新的坐标系,粘贴的内容是“0,4”,即新坐标原点移动至0,4位置,之所以在EXCEL中键入“UCS”命令是为了在图上错开每一个横断面图的位置,如果没有这个命令,所有断面的横断图就会重叠在一起,我们可以根据最大填挖高度确定断面图之间的间隔,如果最大填挖高度是6m,那么在EXCEL中的“0,4”就要用“0,9”比较适合;⑥Auto CAD会在命令行中又得到一个“L”命令,AutoCAD将重复执行2-5步骤,画线点位数据是EXCEL提供的相应K2+180断面数据;⑦Auto CAD又会自动绘制K2+180断面图,并依次循环完成所有横断面的绘制;⑧按照所选择打印图纸绘制图框,把绘制好的每一个横断面图复制到图框中,并标注桩号;3.2计算填挖方面积在Auto CAD中选择所有绘制好的横断面图单击建立的面域,对于全填或者是全挖的断面其断面横断面图是一个闭合非相交的图形,可以在命令行中执行“area”或者左键单击,根据提示选择“area”中的“对象O”选项,然后选择一个横断面在命令行中会显示该横断面的面积和周长;不能建立面域的断面是一种半填半挖的断面,对于这种情况,首先要分析每一个闭合图形是填方还是挖方,通过手工“捕捉”每一个闭合区域的角点即测量点,分别求出面积,最后相加求出该段面的填方面积和挖方面积;3.3打印出图常规绘制横断图比例尺是1：200或者1：100,开始绘图之前,需要决定一个单位代表多大距离,然后使用该惯例创建图形;对于横断面图形我们一般采用以m作为图形单位,根据图纸大小和比例尺,调整打印机选项中的“调整打印比例”项中图形单位的大小;4 结束语以上实例是笔者利用测量人员最常用的数据处理软件EXCEL和绘图软件Auto CAD发现的一种绘制道路横断面图的新方法;这个方法不需要测量人员对软件进行二次开发,仅利用EXCEL和Auto CAD各自的优势对数据进行处理;这个方法也有很大的借鉴性和扩展性,即可以利用道路数据、管沟数据、房屋数据等自动绘制道路纵断面图、绘制管沟横断面图和成批绘制地籍图等等;当然在重复性越高的绘图工作中此方法的快捷性和准确性会体现得更加明显;。

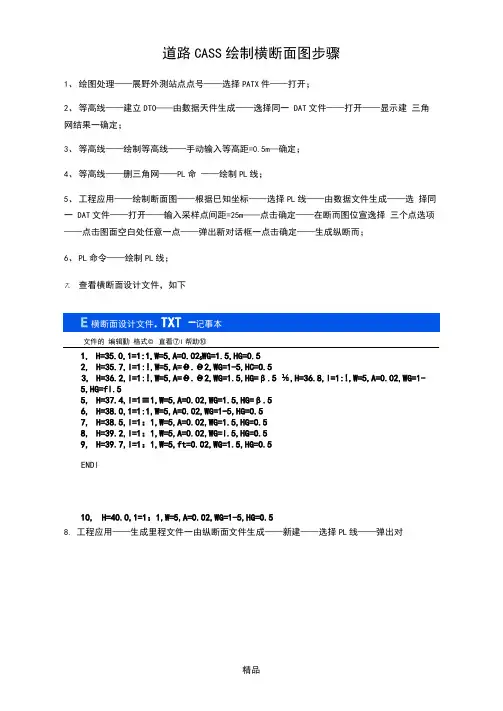

道路CASS绘制横断面图步骤
道路CASS绘制横断面图步骤1、绘图处理——展野外測站点点号——选择PATX件——打开；2、等高线——建立DTO——由數据天件生成——逸择同一DAT文件——打开——显示建三角网结果一确定；3、等高线——绘制等高线——手动输入等高距=0.5m—确定；4、等高线——删三角网——PL命——绘制PL线；5、工程应用——绘制断面图——根据巳知坐标——选择PL线——由数据文件生成——选择同一DAT文件——打开——输入采样点间距=25m——点击确定——在断而图位宣逸择三个点选项——点击图面空白处任意一点——弹出新对话框一点击确定——生成纵断而；6、PL命令——绘制PL线；7、查看横断面设计文件，如下文件的编辑動格式©直看⑦I帮助⑩1,H=35.0,1=1:1,W=5,A=0.025WG=1.5,HG=0.52,H=35.7,I=1:!,W=5,A=Θ.Θ2,WG=1-5,HC=O.53,H=36.2,I=1:!,W=5,A=Θ.Θ2,WG=1.5,HG=β.5 ⅛,H=36.8,I=1:!,W=5,A=0.02,WG=1-5,HG=fl.55,H=37.4,I=1≡1,W=5,A=0.02,WG=1.5,HG=β.56,H=38.0,1=1:1,W=5,A=0.02,WG=1-5,HG=0.57,H=38.5,I=1：1,W=5,A=0.02,WG=1.5,HG=0.58,H=39.2,I=1：1,W=5,A=0.02,WG=I.5,HG=O.59,H=39.7,I=1：1,W=5,ft=0.02,WG=1.5,HG=O.5ENDl10,H=40.0,1=1：1,W=5,A=0.02,WG=1-5,HG=O.58.工程应用——生成里程文件一由纵断面文件生成——新建——选择PL线——弹出对话框一输入横断而间距.横断面左右长厦，如下图:点击确定一生成很断面线一如下09、工程应用——生成里程文件——由纵断面生成一选择生成——选择PL线——弹出对话框——选择原∏AT,遶择里程文件HDM,选择里程文件对应數据DAT,点击确定，如下图：确定后生成，如下图:10、斷面设计斜冈踐幅莒理(M 〕査询坐奈一 査询两点距离及方位 査询純條 査询实体面积 计算表面积生成里程丈件DTtt 法土万计复绘断面创 创上愆加断面线 公路曲线设计二曲面线问土方计茸工&应用(C)计算扌旨运范围的直积 统计扌旨运区域的直积 扌旨定点所因成的直祝 图面土力计算固面土力h计算(excel)断面法土方计宜傷改设计多数 编耘断面线 修改断面里谨 线炙长変调整 面积调整道蹺断面d d O o(厂::G IJ 用IIJ 等高线⑸ 地物編JHIA)檢奁入库⑹ 直Sg 设计参数丈件 t t萍出对话框 斷面咲计参数 扌旨定点生成数曙文件 高程点主成数寻文件► 揑制点主成数寻文件 等高线主成数寻文件选择里程文件C= ∖Pr^gr≡ FiIC^ASS70^；DSK0\里程支耳|口I ⅞ .⅞横断面设计文件左坡度1： 1左单坡辱道路彥 中桩榜 叼路 叼横: 左硏 左边, 左边i 左边扌Q 右坡度1：卩 I⅛⅛½路设计文件名查捞范囤①：_j DEWO © STW/. DWG ^YMSJrAI 凶丫恥丁 ID辿 TFΛSJ HA7 魁2HB.DAT 囱 ZHD. ΓXT匚 匸rr②区)□■7V0龙皆囲自多庭性抵呈转换Ut ¾3⅞⅞g ¾E ⅛.dw g6EB≡a≡霸助昵定界之圭生戒遂≡5∙ 4w δ 园 珈M 走界Z 巳生戒勿斑.伽？ 凶里程文件∙hdn包里程丈件歹IB 币政例因.窃土比详查.文件亦®)： 葩而设计文件TKT文件宾型©:所有文件»紆Qj7® l ⅛断面屋ITffllSl每列断而个数,查拔文件©)••选悻里程文件CΛProgr≡ FiIeS ∖CAS S70∖DE ¾0∖坐程文件.(777)横断面设计文件ICAPrCgr≡ File<?\CASSmDEHO\^#TWi [77|左磁1： 1 右坡度1： 1左单坡限高：叵二］左壊间宽；［O 左艾■坡度 石单览限高：0 I 右ι≡: ∣o :右二级坡度 道路歩数 __ 中桩设计高程，卜513路寛∣5 I •三路页：∣oI 右半站为： 回横坡率∣0∙02 I 左趙而It ）I 右超高：右痒落台宽： 右边沟上寬： 右边沟下宽； 右边袖高：1; 0 I ：E左駅台宽: 左边沟上竟: 左边沟下宽; 左边沟高： 0.5 0.5 绘因册 断面图比例橫向1; 200 行间距（莹木） 0.5 0.5 纵向1： ［200 180 I 列阿距（≡米）1300每列断面个数：5 设置好参数后，点击确定——弹出绘制纵断面对话框 冷绘制纵斷面囹 断面图比例 横向1： H 断面图位置 横坐标：d 级向 100 纵坐标：0 千面图 绘划宽度：［40绘制标尺 □内插标尺 即离际洼 ©里程标注 O数字标注 取消內插标尺的里程间扁: 高稈标注位数 01 Θ2 03 Oo 01 02 里程高程注记设置 文字大小：［F~ 最小注记距离: 方格线间隔（单位:宅米） 回仅在结点画 W I 级向；∣ιo I 断面图间距（单位逵米） 每列个数∣5 I 行间距∣200 I 列间距|顶I 确定」选择——选取图面空白处任意点——弹出对话框——点击确定绘制完成纵断面——点击图面空白处，指定横断而起点位亘——绘制完成横断而;斷面设计斜冈IU框逸图而范围一点击右铸——点击空白处一生成计算结栗。

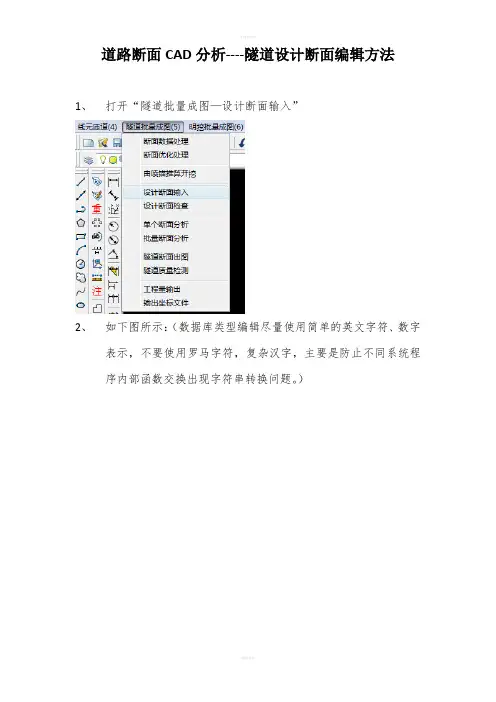

道路断面CAD分析----隧道设计断面编辑方法
道路断面CAD分析----隧道设计断面编辑方法1、打开“隧道批量成图—设计断面输入”2、如下图所示：（数据库类型编辑尽量使用简单的英文字符、数字表示，不要使用罗马字符，复杂汉字，主要是防止不同系统程序内部函数交换出现字符串转换问题。
）3、在设计断面类型，选择“开挖设计断面”、“噴锚设计断面”、“砼衬砌设计断面”；然后，在围岩类型上填写围岩类型，点击添加类型。
4、如图所示：点击“按设计类型编辑断面”，进入断面编辑界面。
5、如图所示：这是一个图形交互编辑方式。
主要编辑方式有三种：a、可以在图形直接编辑，单位注意，一个单位代表1米。
b、可以通过浏览方式调用以前编辑过的断面。
c、重点介绍第三种方式，导入其他图形断面。
6、在当前打开一个已经编辑好的设计断面，准备导入断面：如下图：7、选择所需断面，使用CAD带基点复制功能,选择特征粘贴基点。
8、最小化当前图形，切换到当前设计断面编辑界面，粘到到对应的特征点位置。
如下图所示，X和Y坐标轴相交的位置代表，纵坡和线路中线位置交叉点，如果一次调整不到位，可以通过左右移动，上下移动，位置调整到和隧道对应线路的位置，最后清理掉不用的线条，只保留设计轮廓最外层线段，并保证轮廓线是单层闭合的。
这些线段包括：直线、圆弧、多段线、圆，软件目前主要可以识别这些线形特征。
9、最小化当前图形，必须先关闭先前打开的设计断面图。
（这一步是关键，一定要注意，必须做，否则容易卡住。
），如下图那个图形。
即使要多个图形导入，也必须先关闭这个图形，需要时再打开就行。
重点是，保证当前只有这一个图形是打开的。
10、检查图形尺寸，没问题点击保存，退出。
可编辑修改现在就完成一个循环的图形导入。
. .精品文档。
(整理)道路断面CAD分析软件简明操作指南
道路断面CAD 分析软件简明操作指南软件参数编辑流程图1、2、项目建立后， 应首先编辑断链文件3、单曲线用交点法， 复合曲线和 卵形用线元法单曲线 复杂曲线4、在主项目下 做纵坡编辑5、隧道断面分析 路基及边坡分析软件具体操作思路： 一、 参数录入：1、 新建项目1、 1在菜单上点击“新建项目”，弹出显示新建项目对话框，对话框内显示当前的项目文件位置。
1、 2如果打算新建一个项目，那么，再点击“新建项目”，则打开新建项目文件对话框。
1.浏览一个位置2.新建一个目录3.重命名为1、3 新建项目，首先应浏览一个便于查找的目录位置，然后，新建一个目录。
4.项目文件为sdd1、4对目录进行重命名，确认修改，最后在文件名位置上输入项目名称，点保存。
程序转入项目概述对话框（详见项目概述），完成项目新建。
2、输入断链参数（没有可以不输入）断链数据文件编辑道路中存在断链的问题，编辑断链文件，软件可以处理断链对于计算所产生的影响，主要是把道路的绝对长度和道路的桩号一一对应起来，无限增加道路计算的续航能力，无限扩展道路计算的范围；但是，断链数据不能够随意，一定要准确，否则，计算的结果就会出大问题。
3、平面线形参数3、1 交点文件编辑。
如果采用三维大地坐标格式采集数据，则必须把平面交点数据输入文件，以便在进行数据转换时，把大地坐标转换成二维断面数据。
如果直接采用二维断面数据格式采集数据，则默认为直线即可，点保存退出。
3、2 线元数据编辑3、2、1依次输入以下9个元素：1、起点桩号：（一般为ZH 点或HZ 点，或ZY 点或YZ 点，或者卵形公切点GQ ）2~3、起点坐标：（X ，Y ）4、起点方位角：FWJ 114°15′24.33″ 写成：114.1524334．点击打5、线性特征：直线，左偏，右偏；三个选一个6、终点桩号：如果起点为ZH点，终点一边为YH点，QZ点，HY点，都可以，一般为YH点，缓和曲线+圆曲线。
测绘工程cad道路路线工程图的绘制
道路路线工程图的绘制在道路工程勘测、设计、施工中，工程测量人员经常需要绘制道路路线的工程图，以指导工程的建设。
道路路线工程图主要包括路线平面图、道路纵断面图和横断面图。
本章主要介绍道路路线工程图、路线纵断面图和路线横断面图的绘制方法。
1、道路绘图基本知识在道路工程测量中，需要根据测量的数据，绘制出路线平面图、道路的纵断面图、道路的横断面图，作为道路设计和施工的依据。
用AutoCAD绘制道路的纵、横断面图，首先要确定图纸的大小、比例尺、线形、线宽、文字高度、尺寸标注的式样等内容。
2、图幅图幅是指图纸的幅面大小，也就是指图纸本身的大小规格，图框是图纸上表示绘图范围的边线。
每项工程都会有一整套的图纸，为便于装订批、保存和合理使用图纸，国家对图纸幅面进行了规定，见表11-1。
表中尺寸代号如图11-1所示。
表1 图幅及图框尺寸根据需要，图纸幅面的长边可以加长，但短边不得加长。
长边加长的尺寸应符合有关规定，长边加长时，图幅A0、A2、A4应为150mm的整倍数；图幅A1、A3应为210mm 的整倍数。
图11-1 图幅与图框3、图线工程图是线框图，图中的信息都是由线条表示的。
为了反映图中不同的内容和分清主次，必须采用不同的线型和线宽来表示。
图纸上的实线、虚线、点划线、双点划线、折断线、波浪线等线型适用于不同的场合，同时应符合国家标准的有关规定。
图线的宽度应根据图的复杂程度及比例大小，从《道路工程制图标准》规定的线宽系列：0.13mm、0.18mm、0.25mm、0.35mm、0.5mm、0.7mm、1.0mm、1.4mm、2.0mm中选取。
基本线宽（b）应根据图样比例和复杂程度确定。
图线有粗、中、细之分。
在同一张图纸内，相同比例的图样应采用相同的线宽。
在绘图过程中，每张图上的图线线宽不宜超过3种，通常根据所表达的对象的复杂程度、比例的大小来确定基本线宽。
线宽组合宜符合表11-2的规定。
粗线的宽度若为b，则中线的宽度为0.5b，细线的宽度为0.35b合理的线型比例应当与打印比例保持对应关系。
AutoCAD中绘制断面图
利用Excel在AutoCAD中批量绘制断面图的方法在高速公路项目中，施工单位前期进场都会对原地面进行复测，测量人员要快速地用复测数据绘图并算出土方的填挖量，对项目组织相应的工作策划及部署至关重要。
这也就对测量人员提出了出图效率问题，本文介绍横断面的快速画法及出图。
1、数据获取现在施工单位都普及了全站仪和GPS，我们只需要将根据地貌特征点选取好断面来测量，在土方的数据量上来说是不会有很大的出入，目前我们大多使用的是CASIO和SHARP-E500计算器，我们最好编写的程序能用坐标计算出此点所对应的桩号、边距(顺路线前进方向左侧边距为负，右侧为正)，只需要记录断面桩号、边距、高程就可以顺利出断面图了。
2、excel上的数据处理将现场测量数据录入Excel中，数据格式如下表，P代表偏距，E代表高程，pline表示AutoCAD中的折线命令，C列代表桩号，每一桩号与下一桩号空两行（空格为CAD中的空格键，第一次表示命令结束，第二次表示重复第一次的命令），A列为P，B列为H，红色部分为中桩的偏距和高程。
其中1行、第12行、第23行的0，50，100的等差数组，是为了在CAD上能按断面里程从左至右依次画多个断面图。
使它们不会出现上一断面的右部与下一断面的左部相交。
其中D=A1+$A$2, E=B2,F=D2&","&E2,表格亮显后按住右下角的“十”字拖动成了点位数据列。
D=A1+$A$2E=B2F=D2&","&E2下面把我在项目部的断面测量完整记录表传给大家3、绘制图形3.1绘制路线标准图形绘制标准图形时按照1:1的比例进行绘制，这样在后面填写断面面积、填挖高度时直接将查询数据输入就完事。
根据YK17+000的中桩高程和设计高程算出填挖方高度，然后再根据各自标段的边坡设计要求，画出坡度线。
再根据路基设计，画出横坡，做好连接。
本标段为填方0~8m为1：1.5放坡。
道路CASS绘制横断面图步骤
道路CASS绘制横断面图步骤1、绘图处理一一展野外测站点点号一一选择DAT文件一一翻开；2、等高线一一建立DTM——由数据文件生成--选择同一DAT文件--翻开一一显示建三角网结果一一确定；3、等高线——绘制等高线——手动输入等高距=0.5m——确定；4、等高线——删三角网--PL命令—-绘制PL线；5、工程应用一一绘制断面图--依照坐标--选择PL线一一由数据文件生成一一选择同一DAT文件一一翻开--输入采样点间距=2 5 m--点击确定--在断面图位置选择三个点选项--点击图面空白处任意一点一一弹出新对话框——点击确定--生成纵断面；6、PL命令——绘制PL线；7、查看横断面设计文件,如下交件①］编辑⑪格式心〕查着.帮助QD1 ,11=35.0,1 = 1 :1 ,11=5^=0-02, HG=1 .5,HC=0.5 2,H=35.7,I=1:1,W=5,A=0.02,WG=1.5,HG=fl.F3,H=36.2,I=1:1,W=5,A=0.02,WG=1.5,HG=fl.F ij,H=36.8,I = 1:1 ,W=5,A=0.02,WG=1.5,HG=fl.5 5,H=37.4,1=1：1,W=5,A=0.02,WG=1.5,HG=0.5 6,H=38.0,1=1：1,W=5,A=0.02,WG=1.5,HG=0.5 7,H=38.5,I=1：1,W=5,A=0.02,WG=1.5,HG=0.5 8,H=39.2,I=1：1,W=5,A=0.02,WG=1.5,HG=0.59,H=39.7,I=1：1,W=5,A=0.02,WG=1.5,HG=0.5 10,H=^0.0,1=1：1,W=5,A=0.02,WG=1.5,HG=B. END|8、工程应用--生成里程文件一一由纵断面文件生成一一新建--选择PL线--弹出对话框--输入横断面间距、横断面左右长度,如下列图：点击确定--生成特别断面线--如下列图9、工程应用--生成里程文件一一由纵断面生成一一选择生成一一选择PL线--弹出对话框——选择原DAT,选择里程文件HDM,选择里程文件对应数据DAT,点击确定,如下列图：确定后生成,如下列图:1 0、 工程应用5J 涔幅昔理LMJ Uffl ILJ 等岛或0 地物编窗如 椅告入库⑶ 丰EZ 里洋9件 flTMi 王十方•汁肾后眸忐计豕的丁件查同指定告坐行 当迪两点距离.克方位 亘询线长 会沟实薛由积 计算表宜根 断面法土方计宜 hi H A 1弹出对话框道路断面 场排断而什竟鼾而国上添加断面篇 修画设计参数 辅能断面我 修加断回里程 图直_LTTil 空图面土方计算〔6KCE1〕五格瓯1：士十方计复 泠身缕出十疔计宜 支城十?1年平衡粉标而以宏路曲浅迳计计苴指定范围的西积 统计指定区域的1E 积 指定点行围成的正积 浅裘长变调整 面枳调整指定点土成数君文件 百程点生成数真文件卜 拄制点生成数真文件 等面线生成数据文件4 At 匚匚r%选择工程文件C:\Pro £raui FilcuF 知£T 「D 三联〕,里程交■件,|777]右坡岸1: 1每列断面个数,彳断面黄计领选惨旦程文什C:\Program Fi 1cwV ：A33ToiDEMO 淫程文件,横身面设计乂件C:\J rre-am " les'C%%? HDEHC 楂断用谭】日左破皮1： 1 古坡度1； 1每列断面十盘:；5设置好参数后,点击确定 弹出绘制纵断面对话框左羊侦阻熹：n 石羊如限百：o 宜跖誉数 中桩快计高程: 回路竟5 在埠间宽：】 右型间宽；II主1厘愦.度 右二坡坡度JE卢印叁甘由： n右岸溶甘培: 左边沟上宽: 1.6 右边沟上宽: 左边沟下览: 0.5 右边沟下克: 左边沟高:n.R右边,沟高:回槿技率0.02 在超高: 01.5 U.bn.R左半路宽：I 右平路宽:给图学赳断面图LL 例横向1： 203 MU圾向1: 列间直〔亳米〕2C0 JLU[解定左宜波限道踣言 中桩君 S0回鹃: 回植 左帝左西: 左诩: 左边* 绘圉察 所包图E]F r选择道路设计文件名取消选择一一选取图面空白处任意点--弹出对话框一一点击确定一一绘制完成纵断面一 图面空白处,指定横断面起点位置--绘制完成横断面；u点击框选图面范围--点击右键一一点击空白处一一生成计算结果。
AUTOCAD绘制道路工程图的方式和实例
AUTOCAD绘制道路工程图的方式和实例肖燕娟（湖南城建职业技术学院，湖南湘潭411101）摘要：以一个实例的形式介绍用CAD绘制线路纵断面图的方式和步骤关键词：线路纵断面图；CADAutoCAD是由美国Autodesk公司于二十世纪八十年代初开发的画图程序软件包，为国际上广为流行的画图工具。
它壮大的画图能力及超级强的通用性，使之普遍地应用于很多领域，如建筑、机械、电子、化工、美工、轻纺等，这些领域都利用AUTOCAD来做各专业的画图和设计工作。
本文谈谈AUTOCAD在路桥方面的应用。
道路工程由全程道路本体，线路要跨越江河湖泊和山谷的桥梁，通过小溪的涵洞，穿过崇山峻岭的隧道等组成，另外还包括沿路设施，如加油站，收费站等及交通治理等。
道路是一种带状三维空间构造物，线路是道路中心线的空间位置，是由直线、曲线组成的空间曲线。
道路工程施工图包括道路平面整体设计图、线路平面图、线路纵断面图、线路横断面图、路基与路面、排水与防护工程及环保绿化方面的图样。
线路纵断面图是沿道路中线作铅垂剖切后，展开在一个V面平行面上再向V面投影，所得的投影图，它表示道路中线原地面的起伏状况和线路设计线的纵坡情形，与线路平面图结合起来可确信道路的空间位置。
它包括高程标尺、图样、测设数据表三部份内容。
本文介绍利用AUTOCAD绘制线路纵断面图的方式和步骤，以一个实际工程为例，绘制图1所示的线路纵断面图1．设画图范围594×420 Z 回车A 回车，设置单位，设长度精度为小数点后两位。
2．创建图层：创建如下所示的图层图1 路线纵断面图注：设计坡度线要用粗实线绘制，此处没有设该图层的线宽，而是采纳pline命令，指定宽度来绘制。
1．画高程标尺将“标尺”图层作为当前层。
画一10×3的矩形，复制一个在它的上方，填充一左一右，如以下图“格式”/“文字样式”，显现“文字样式”对话框，在字体区域的字体名的下拉列表被选“仿宋”字体点击“关闭”按钮。
cad绘制断面图方法
CAD快速绘制道路横断面图的一种新方法时间:2012-03-05 来源:网络浏览次数:15060 次在EXCEL中处理测量数据是利用函数“&”对数据进行连接处理，对所有的测量点都处理成：距中桩距离&“，”&高程，例如在图2中，桩号为K2+160左12m 位置高程为691.420，可以在EXCEL工作表中一个相对应的单元格的公式栏中输入=“-12”&“，”&M307，结果单元格显示“-12，691.420”。
在EXCEL中一般按照下列原则处理横断面测量数据：1)每一个数据都要处理成(距离，高程)的形式且占用一个单元格。
2)每一个横断面数据(包括原地面测量数据和路床数据)只占用一行。
3)每一行中的横断面数据自左向右顺序依次是：原地面数据一路床数据，其中原地面数据的顺序是距离中桩最左边的数据依次到距离中桩最右边的数据，路床数据是距离中桩最右边数据依次到距离中桩最左边的数据。
4)每一行结尾几个单元格分别输入Auto CAD命令C、ucs、0,4、L。
最后在EXCEL中拖动填充柄或左键双击K2+160每一个单元格填充柄，EXCEL就会进行自动填充K2+180-K2+240 中的所有数据。
3 使用功能3.1道路横断图自动绘制因为Auto CAD默认EXCEL从左面单元格移至右面单元格是一个键入回车键(Enter)，这是Auto CAD能自动绘制横断面图形的一个关键。
对于道路横断图自动绘制，我们首先启动Auto CAD并打开一张新图，在命令行中输入“line”划线命令，Auto CAD在命令行中会提示“ _line指定第一点：”，然后打开EXCEL表格并复制整理完毕的所有测量数据，转到Auto CAD软件中，在命令行中“_line指定第一点：”后右键单击进行粘贴(或者Ctrl+V)，AutoCAD会自动绘制横断面图。
一般绘制200-500个横断面图仅仅需要1-3s时间就可以自动完成，非常方便快捷。
AutoCAD平台上绘制横断面图的一种方法
AutoCAD平台上绘制横断面图的一种方法作者：朱云锋陈腾来源：《科学与财富》2010年第05期[摘要] 介绍了利用AutoCAD LISP语言编写的小程序直接绘制横断面的方法,其主要特点是效率快,可以批量绘制多个断面图,且可以随意更改纵、横向比例尺。
[关键词] AutoCAD 横断面全站仪断面测量1、引言由美国Autodesk公司开发的专门用于计算机绘图设计的AutoCAD软件具有简单易学、绘图精确等优点,现已经广泛应用于机械、建筑、采矿、测绘等工程领域。
通过对AutoCAD的学习研究发现,利用Auto—CAD进行测绘内业绘图上有很多优点:(1)设计时计算过程简单且失误率较低;(2)绘图时可任选比例;(3)线型可任意选择且可达到统一标准;(4)绘图精度高且速度快;(5)工作效率高、劳动强度低;(6)绘制出的工程设计图纸标准、整洁、美观、实用;(7)可以进行二次开发,方便多方面使用。
本文结合笔者实践经验,介绍一个绘制河道横断面图的方法。
2、外业断面测量随着测量技术日新月异的进步以及测绘仪器层出不穷的更新变化,测量河道横断面的方法也有好多中。
根据仪器的不同主要有较传统的水准仪加钢卷尺的方法、全站仪测量方法及GPS 测量方法。
而全站仪测量方法又根据坐标的选择又可以细分为实际三维坐标法、假定三维坐标法及任意三维坐标法等三中方法。
本文结合个人实际工作经验,主要介绍利用全站仪的任意三维坐标法进行河道断面测量的方法。
首先进行首级控制测量,包括平面控制及高程控制;然后进行量距打桩及测量各桩的三维坐标,量距打桩根据设计的需要从起始位置开始,按固定距离布设各断面桩,断面桩间距一般有50米、100米和200米三种;最后采用全站仪进行横断面测量。
断面测量每个小组由4人组成,一人观测、一人记录、两人持棱镜(左、右岸各一人)。
具体方法步骤为:(1)在断面桩顶架设仪器,要求仪器严格整平对中;(2)量测仪器高,并设置测站信息,其中测站三维坐标的X和Y坐标分别设置为0,高程及仪器高则按实际输入;(3)定向,假定断面方向为坐标北方向;(4)断面点测量及数据记录,记录要求格式为两列,第一列为距离数据,第二列为高程数据,顺序则从河道左岸往右岸记录,至断面桩位置处则距离记录为0,各断面测量记录详情如下(单位为米):断面桩号:0+100 桩顶高程:101.55 仪器高:1.53 桩高:0.05距离高程32.85 101.2521.83 101.4017.44 99.34 水(指左岸水面)15.17 99.0010.24 99.055.2499.34 水(指右岸水面)1.14101.470 101.5015.57 101.66外业测量要求注意以下几个方面:(1)断面方向要严格垂直河道轴线方向;(2)断面点的密度按照1:500地形图点的采集密度进行,要求能够完整的表示该断面的真实性;(3)遇到水面宽度较大或者水底情况较复杂者,最好采用测船配合测量水底断面点;3、内业绘图内业绘图前,首先把各断面数据计算机,要求为特定的文本格式,具体如图1:图1中的文件名为data1,往后类推,所有的文件名均为data加一个数字组成,顺序由第一个断面开始,至到最后一个断面结束,例如有56个断面,则最后一个断面的名称应该为data56。
道路标准横断面图cad
道路标准横断面图cad在道路设计中，横断面图是一个非常重要的工具，它能够直观地展现道路的结构和特征。
而在现代道路设计中，CAD软件的应用已经成为标准，它能够提高效率、减少错误，并且方便后续的修改和更新。
因此，本文将介绍道路标准横断面图在CAD软件中的绘制方法和注意事项。
首先，我们需要明确道路标准横断面图的基本内容。
一般来说，道路横断面图包括路基、路面、边坡、排水设施等要素。
在CAD软件中，我们可以通过绘制直线、多段线、圆弧等基本图形来表示这些要素，然后再进行填充和标注，以形成完整的横断面图。
在进行绘制之前，我们需要准备好相关的设计资料，包括道路的纵断面图、地形图、设计要求等。
这些资料将为我们提供绘制横断面图的基础数据和依据。
在CAD软件中，我们可以将这些资料导入到绘图文件中，以便于后续的参考和利用。
接下来，我们需要按照设计要求和标准，确定道路横断面图的比例尺和绘图范围。
一般来说，比例尺的选择应该能够充分展现道路的特征，同时保证图纸的清晰度和易读性。
在CAD软件中，我们可以通过设置绘图区域的大小和比例尺来实现这一步骤。
然后，我们可以开始绘制道路标准横断面图的各个要素。
在CAD软件中，我们可以利用线型、线宽、颜色等属性来区分不同的要素，以便于后续的识别和理解。
同时，我们还可以通过图层管理功能，将不同要素分别放置在不同的图层中，以便于后续的编辑和管理。
在绘制过程中，我们需要特别注意道路横断面图的一些关键要素，比如边坡的坡度、排水设施的位置、路面的厚度等。
这些要素直接关系到道路的安全性和稳定性，因此需要特别认真对待。
在CAD软件中，我们可以利用各种绘图工具和辅助功能，来保证这些要素的准确性和一致性。
最后，我们需要对绘制好的道路标准横断面图进行审查和修改。
在CAD软件中，我们可以通过各种编辑和修正功能，来对图纸进行精细的调整和改进。
同时，我们还可以利用CAD软件提供的打印和输出功能，将绘制好的横断面图输出为标准的设计图纸，以便于后续的审查和使用。
解析AutoCAD软件道路断面图绘制技术
解析AutoCAD软件道路断面图绘制技术1 CAD常见的二次开发手段CAD 软件二次开发是指在现有的软件基础上，各用户为提高软件的使用效率，让软件更加贴合用户的实际需求，而进行功能定制化的开发工作。
其主要目的是为让CAD 软件的功能最大化利用起来，实现用户的个性化需求。
CAD 软件为用户提供的常见二次开发手段有以下几种:1) 函数库形式，主要是利用CAD 提供的编程环境和基于函数库的API 接口，用户通过编写程序来实现对AutoCAD 开发的方法，可实现在无CAD 环境下运行，但该法具有一定的局限性，无法充分发挥CAD 的系统性能。
另外，可以实现界面定制，扩充CAD功能，但只能在CAD 系统内运行。
2) ActiveX Automation 形式，它是建立在COM 基础之上，由OLE Automation 发展而来的，其核心技术是允许一个应用程序操作另一个应用程序，是一种比较成熟方便且实用的技术，在实际开发中得到了广泛的运用。
2 CAD 开发模式AutoCAD 公司为了满足广大用户对软件功能的定制功能要求，针对各类客户的需求提供了多种形式的二次开发工具，如AutoLISP，VBA，Object ARX 等开发工具。
用户可根据自己的实际情况选择合适的开发工具进行二次开发，以满足设计生产的需要，实现图形绘制的快速化提高工作效率。
针对道路勘测阶段对设计的重要性，确保断面图绘制的快速和高效十分必要。
下面介绍几种常用的二次开发模式，并结合测绘行业的需求特点进行总结。
1) VBA( Visual Basic for Applications) 开发模式，它被集成到AutoCAD 2000 中，打通了用户访问CAD 中丰富技术框架的全新通道。
VBA 可用通过ActiveX 接口实现与CAD 的通信，并能够访问和控制CAD 所有图形对象和非图形对象，包括这些对象的方法和属性等。
由于VBA 是由VB 发展而来，都是面向对象编程，与其他程序语言相比，具有更简单，更易学等特点。
cad绘制横断面
在EXCEL中处理测量数据是利用函数“&”对数据进行连接处理，对所有的测量点都处理成：距中桩距离&“，”&高程，例如在图2中，桩号为K2+160左12m位置高程为691.420，可以在EXCEL工作表中一个相对应的单元格的公式栏中输入=“-12”&“，”&M307，结果单元格显示“-12，691.420”。
在EXCEL中一般按照下列原则处理横断面测量数据：1)每一个数据都要处理成(距离，高程)的形式且占用一个单元格。
2)每一个横断面数据(包括原地面测量数据和路床数据)只占用一行。
3)每一行中的横断面数据自左向右顺序依次是：原地面数据一路床数据，其中原地面数据的顺序是距离中桩最左边的数据依次到距离中桩最右边的数据，路床数据是距离中桩最右边数据依次到距离中桩最左边的数据。
4)每一行结尾几个单元格分别输入Auto CAD命令C、ucs、0,4、L。
最后在EXCEL中拖动填充柄或左键双击K2+160每一个单元格填充柄，EXCEL 就会进行自动填充K2+180-K2+240 中的所有数据。
3 使用功能3.1道路横断图自动绘制因为Auto CAD默认EXCEL从左面单元格移至右面单元格是一个键入回车键(Enter)，这是Auto CAD能自动绘制横断面图形的一个关键。
对于道路横断图自动绘制，我们首先启动Auto CAD并打开一张新图，在命令行中输入“line”划线命令，Auto CAD在命令行中会提示“ _line指定第一点：”，然后打开EXCEL表格并复制整理完毕的所有测量数据，转到Auto CAD软件中，在命令行中“_line指定第一点：”后右键单击进行粘贴(或者Ctrl+V)，AutoCAD会自动绘制横断面图。
一般绘制200-500个横断面图仅仅需要1-3s时间就可以自动完成，非常方便快捷。
下面我们来通过绘制K2+160断面图实例来具体说明Auto CAD如何自动绘图的全过程：①在Auto CAD键入“line”执行画直线命令;②在AutoCAD命令行中使用“Ctrl+V”粘贴所有复制的EXCEL数据;③Auto CAD在画直线命令下会从EXCEL粘贴内容中得到“-12，691.42”的具体位置，Auto CAD就会在“-12，691.42”位置上展上第一点，同时Auto CAD又会自动得到一个回车命令(因为在EXCEL中从“-12，691.42”单元格向右移至“0，691.65”单元格)，Auto CAD又要执行“指定下一点”命令，那么会从粘贴内容中得到“0，691.65”数据，Auto CAD就会在“0，691.65”位置上绘制直线的第二点，Auto CAD又会自动要求输入下一点。
用cad画道路平面图的方法步骤
用cad画道路平面图的方法步骤
我们使用cad需要绘制很多行业的图纸，比如说常见的道路，这些道路图形都带有曲线。
但是很多同学还不太清楚。
那么接下来下面是店铺整理的一些关于用cad画道路平面图，供您参阅。
用cad画道路平面图的方法一
将路线基线等分成若干段之后,以定距(即路面宽度)垂直线为等分块,然后垂直于基线.这样生成的垂直线就与基线垂直分布,然后再用曲线命令连接各个垂直红的端点,形成路面边界.这种工作量大,但是图面管理上就会方便一些.建议最好获得路线转角的各个值数.然后再定点连接.这样子准备一些第三种则是依靠土木建筑这类插件来实现.
用cad画道路平面图的方法二
1、打开AutoCad软件;
2、先绘制两条相交叉的公路AB和CD;
3、在命令行输入“f空格r空格50.”(其中50代表弯曲度);
4、现在选择公路AB和CD，此时就制作好弯曲公路了。
向左转|向右转
用cad画道路平面图的方法三
一般是先用样条曲线(spl)勾游路的轮廓，这样看起来比较顺畅，然后用多段线(pl)命令，在样条曲线弧形的地方用多段线中的圆弧命令(A)，直线的地方用多段线中的直线命令(L)，尽量保持与样条曲线的线路方向一致，这样更顺畅。
画好道路一边后，用偏移的命令(O)，偏移你所想要的道路宽度。
还可以通过多段线的特点，做成闭合的线，进行你喜欢的游路图案填充。
用多段线画了以后，可以改变线型的宽度，而如果只用样条曲线画的话，有时候会因为弧度问题无法偏移，再者无法改变线型宽度。
当然了，有专门的规划软件可以一次性画出游路，并可以一次性图案填充。
第八章 CAD计算机辅助设计-横断面
§8.3 CASS横断面线形设计 2 生成设计文件 按照横断面计算成果生成设计文件。
CASS生成的设计文件，用记事本 可以打开。
§8.3 CASS横断面线形设计 3 绘制各横断面 CASS会根据建立好的“里程文件”、“设计文件”，并结 合横断面其他设计参数一次性绘制所有的横断面图。根据各断面 填挖情况再修改设计参数。
“断面设计参数”对话框。
“绘制纵断面图”对话框。
按提示点 选纵断面 放置位置、 横断面放 置位置后， CASS生 成的17个 横断面图。
§8.3 CASS横断面线形设计 4 根据计算的成果修改设计参数 根据用Excel计算的成果逐各横断面修改。分析是填是挖，然 后再根据填、挖情况修改边坡及排水沟坡比。
加宽、超高值计算表
§8.3 CASS横断面线形设计 三、横断面图的绘制 利用CASS软件绘制横断面图需要首先建立里程文件，里程 文件建立后才能绘制各横断面图。 1 建立与修改里程文件
按提示要求点选路中 心线。
“由断面线生成里程文件”对话框。“确定”后CASS自动绘制横 断面的平面线。
上步绘制的横断面－平面线， 缺少ZH、HY、QZ、YH点， 需要添加上。
§8.3 CASS横断面线形设计 4 加宽参数：JD1处圆曲线半径250米，弯道处应设置加宽， 加宽值按下表取0.8m。该平曲线处没有缓和曲线，加宽过渡段 长度应按超高缓和段长度采取为35m。加宽过渡方式采用：高次 抛物线过渡。
§8.3 CASS横断面线形设计 5 横断面间距确定： 从K0+000.000～K0+243.480，平面长度为243.480m，确 定横断面间距为20m一个。 二、加宽、超高值计算 建议采用Excel进行计算。
按提示要求点选路中 心线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在 EXCEL中处理测量数据是利用函数“&”对数据进行连接处理，对所有的
测量点都处理成：距中桩距离 &“，”&高程，例如在图 2 中，桩号为 K2+160左
12m 位置高程为，可以在EXCEL工作表中一个相对应的单元格的公式栏中输入
=“-12” &，“” &M307，结果单元格显示“-12，”。
在 EXCEL中一般按照下列原则处理横断面测量数据：
1)每一个数据都要处理成(距离，高程 )的形式且占用一个单元格。
2)每一个横断面数据 (包括原地面测量数据和路床数据)只占用一行。
3)每一行中的横断面数据自左向右顺序依次是：原地面数据一路床数据，
其中原地面数据的顺序是距离中桩最左边的数据依次到距离中桩最右边的数
据，路床数据是距离中桩最右边数据依次到距离中桩最左边的数据。
4)每一行结尾几个单元格分别输入Auto CAD命令 C、ucs、0,4、 L。
最后在 EXCEL中拖动填充柄或左键双击 K2+160每一个单元格填充柄，EXCEL就会进行自动填充 K2+180-K2+240中的所有数据。
3 使用功能
道路横断图自动绘制
因为 Auto CAD默认 EXCEL从左面单元格移至右面单元格是一个键入回车键(Enter)，这是 Auto CAD能自动绘制横断面图形的一个关键。
对于道路横断图自
动绘制，我们首先启动 Auto CAD并打开一张新图，在命令行中输入“line划”线命令， Auto CAD在命令行中会提示“_line指定第一点：”，然后打开 EXCEL表格并复制整理完毕的所有测量数据，转到 Auto CAD软件中，在命令行中“_line指定第一点：”后右键单击进行粘贴 (或者 Ctrl+V)，AutoCAD会自动绘制横断面图。
一般绘制 200-500 个横断面图仅仅需要 1-3s 时间就可以自动完成，非常方便快
捷。
下面我们来通过绘制 K2+160断面图实例来具体说明 Auto CAD如何自动绘图
的全过程：
①在 Auto CAD键入“ line执行”画直线命令 ;
②在 AutoCAD命令行中使用“ Ctrl+V粘贴”所有复制的EXCEL数据 ;
1 / 3
③Auto CAD 在画直线命令下会从 EXCEL粘贴内容中得到“-12，”的具体位
置， Auto CAD就会在“-12，”位置上展上第一点，同时 Auto CAD又会自动得到一
个回车命令 (因为在 EXCEL中从“-12，”单元格向右移至“0，”单元格 )，Auto
CAD
又要执行“指定下一点”命令，那么会从粘贴内容中得到“0，”数据，Auto CAD就会在“0，”位置上绘制直线的第二点，Auto CAD又会自动要求输入下一点。
在
这个过程中将自动实现Auto CAD要求画线的点位数据和EXCEL所提供测量数据
相对应 ;
④自动绘制完毕后 Auto CAD会得到下一个“ C命”令即闭合，就完成一
个横断面图的自动绘制 ;
⑤同时 Auto CAD在命令行又会自动得到“ UCS命”令即要求建立—个新的
坐标系，粘贴的内容是“0，4”，即新坐标原点移动至 (0，4)位置，之所以在EXCEL 中键入“UCS”命令是为了在图上错开每一个横断面图的位置，如果没有这个命
令，所有断面的横断图就会重叠在一起，我们可以根据最大填挖高度确定断面
图之间的间隔，如果最大填挖高度是 6m，那么在 EXCEL中的“0，4”就要用
“0，9”比较适合 ;
⑥Auto CAD 会在命令行中又得到一个“ L命”令， AutoCAD将重复执行 2-5 步骤，画线点位数据是 EXCEL提供的相应 K2+180断面数据 ;
⑦Auto CAD 又会自动绘制 K2+180断面图，并依次循环完成所有横断面的
绘制 ;
⑧ 按照所选择打印图纸绘制图框，把绘制好的每一个横断面图复制到图
框中，并标注桩号。
计算填挖方面积
在 Auto CAD中选择所有绘制好的横断面图单击建立的面域，对于全填或
者是全挖的断面其断面横断面图是一个闭合非相交的图形，可以在命令行中执
行
“ area或”(者左键单击 )，根据提示选择“ area中”的“对象 O”选项，然后选
择一个横断面在命令行中会显示该横断面的面积和周长。
不能建立面域的断面是一种
半
填半挖的断面，对于这种情况，首先要分析每一个闭合图形是填方还是挖方，
通过手工“捕捉”每一个闭合区域的角点 (即测量点 )，分别求出面积，最后相加求出该段面的填方面积和挖方面积。
2 / 3
打印出图
常规绘制横断图比例尺是 1： 200 或者 1：100，开始绘图之前，需要决定一个单位代表多大距离，然后使用该惯例创建图形。
对于横断面图形我们一般采
用以 m 作为图形单位，根据图纸大小和比例尺，调整打印机选项中的“调整打印比例”项中图形单位的大小。
4结束语
以上实例是笔者利用测量人员最常用的数据处理软件EXCEL和绘图软件
Auto CAD发现的一种绘制道路横断面图的新方法。
这个方法不需要测量人员对软件进行二次开发，仅利用 EXCEL和 Auto CAD各自的优势对数据进行处理。
这个方法也有很大的借鉴性和扩展性，即可以利用道路数据、管沟数据、房屋数据等
自动绘制道路纵断面图、绘制管沟横断面图和成批绘制地籍图等等。
当然在重复性越高的绘图工作中此方法的快捷性和准确性会体现得更加明
显。
3 / 3。
