竣工图编制说明 案例
竣工图编制说明
![竣工图编制说明](https://img.taocdn.com/s3/m/f7429d274028915f814dc258.png)
竣工图编制说明
一、工程名称
本工程为浙江石油化工有限公司4000万吨/年炼化一体化项目一期工程
建设工程,合同编号。
二、编制依据
1、建设管理单位提供做为工程建设项目施工的全部施工图,包括所附的文字说明,以及有关通用图集、标准图集或施工图册。
2、浙江石油化工有限公司《项目交工技术文件编制规定 Rev.3》(ZLH1-DCM-PR0-0003)《技术制图、复制图的折叠方法》(GB/T 10609.3)等行业规范和要求。
3、建设管理单位提供做为工程建设项目施工的全部施工图,包括所附的文字说明,以及有关通用图集、标准图集或施工图册。
三、参建单位
建设单位∶监理单位∶
勘察单位∶设计单位∶
施工单位∶
四、编制竣工图的专业技术人员情况
参与工程施工的技术人员,档案专业人员,质量检查人员,测量人员,共计名,从事竣工图编制工作,从收集设计变更通知和洽商单等文件,到核对单位、分部、分项工程、检验批及隐蔽工程验收文件,力争做到竣工图反应的情况与工程建设项目实际相符,没有误差,以保证竣工图的质量。
五、编制方法
1、本竣工图由进行编制,由监理工程师审核、签字认可。
2、竣工图完整、准确、清晰、规范,真实反映项目竣工验收时的实际情况。
3、施工图施工没有变动,由在施工图上加盖并签署竣工图章。
六、对竣工图质量作出自我评价
我司根据现场施工图绘制的竣工图施工无变动,完整、准确、清晰、规范,真实反映项目竣工验收时的实际情况。
注:编制第八项时,工程联络单、设计变更单需要在原图划云线填写变更单或联络单号,如施工过程中无变更时可不用填写。
编制单位(公章):
编制日期:。
竣工图编制—竣工图编制说明
![竣工图编制—竣工图编制说明](https://img.taocdn.com/s3/m/2acd9f7677232f60ddcca1ce.png)
XXXXXX的工程
竣工图编制总说明
XXXXXX工程有限公司
2017年月日
一、项目工程概述
1.工程名称
XXXXXX的工程
2.工程概况
1.
2.
3.
二、编制的依据
1. XXXX。
2.建设单位提供作为工程建设项目施工的全部施工图,包括所附的文字说明,以及有关通用图集、标准图集。
3.施工过程中的设计修改通知单。
三、编制的原则
1.按照竣工图编制的原则,内容与施工图设计、设计变更、施工及质量检查记录相符合;确保竣工图完整、准确、清晰、完整、规范、修改到位,做到真实反映项目竣工验收时的实际情况。
四、编制情况
1.本工程竣工图在原施工图的基础上,进行了重新绘制。
共有竣工图54张,修改的有12张,未做修改的42张。
2.竣工图按照设计修改通知单上的修改内容据实进行修改,修改情况后的竣工图与实际相符,不另陈述修改内容与依据。
3.竣工图仍采用原施工图图号。
4.竣工图由xxxxx公司审核。
5.本工程竣工图与现场实际相符,文字说明清楚,所有竣工图均逐张加盖“竣工图”章,竣工图章中的内容填写齐全、清楚、没有代签名现象。
6.竣工图全部是图面清晰的新蓝图。
7. 竣工图纸采用国家标准图幅,图纸要求按裁剪线裁掉多余空白纸,折叠成A4图幅(长×宽为:297 mm×210mm),内折外翻,标题栏外露。
五、竣工图归档
1.竣工图由我单位负责组卷、录入、扫描、归档。
2.本工程竣工图共组成2卷,具体分卷情况如下:
六、竣工图修改情况统计表
竣工图修改情况统计表
附件:修改依据。
竣工图说明
![竣工图说明](https://img.taocdn.com/s3/m/23c79483bceb19e8b8f6ba12.png)

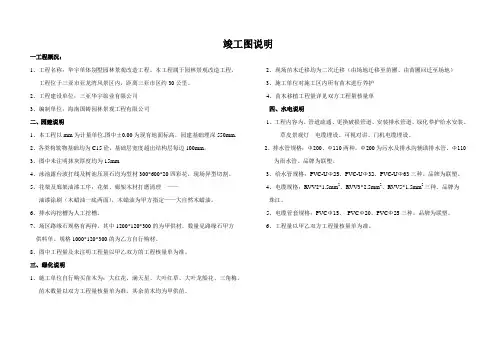

竣工图说明一工程概况:1、工程名称:华宇单体别墅园林景观改造工程。
本工程属于园林景观改造工程。
2、现场苗木迁移均为二次迁移(由场地迁移至苗圃、由苗圃回迁至场地)工程位于三亚市亚龙湾风景区内,距离三亚市区约30公里。
3、施工单位对施工区内所有苗木进行养护2、工程建设单位:三亚华宇旅业有限公司4、苗木移植工程量详见双方工程量核量单3、编制单位:海南国铸园林景观工程有限公司四、水电说明二、园建说明1、工程内容为、管道疏通、更换破损管道、安装排水管道、绿化养护给水安装、1、本工程以mm为计量单位,图中±0.00为现有地面标高,园建基础埋深550mm. 草皮景观灯电缆埋设、可视对讲、门机电缆埋设。
2、各类构筑物基础均为C15砼,基础层宽度超出结构层每边100mm。
2、排水管规格:Φ200、Φ110两种,Φ200为污水及排水沟辅助排水管、Φ1103、图中未注明抹灰厚度均为15mm 为雨水管。
品牌为联塑。
4、泳池露台波打线及树池压顶石均为型材300*600*20四彩花,现场异型切割。
3、给水管规格:PVC-UΦ25、PVC-UΦ32、PVC-UΦ63三种。
品牌为联塑。
5、花架及廊架油漆工序:花架、廊架木材打磨清理——4、电缆规格:RVV2*1.5mm2、RVV3*2.5mm2、RVV5*1.5mm2三种。
品牌为油漆涂刷(木蜡油一底两面),木蜡油为甲方指定——大自然木蜡油。
珠江。
6、排水沟挖槽为人工挖槽。
5、电缆管套规格:PVCΦ15、PVCΦ20、PVCΦ25三种。
品牌为联塑。
7、场区路缘石规格有两种,其中1200*120*300的为甲供材。
数量见路缘石甲方6、工程量以甲乙双方工程量核量单为准。
供料单。
规格1000*120*300的为乙方自行购材。
8、图中工程量及未注明工程量以甲乙双方的工程核量单为准。
三、绿化说明1、施工单位自行购买苗木为:大红花、满天星、大叶红草、大叶龙船花、三角梅。
苗木数量以双方工程量核量单为准。
竣工图编制说明
![竣工图编制说明](https://img.taocdn.com/s3/m/3dbd1dc184254b35eefd34c6.png)

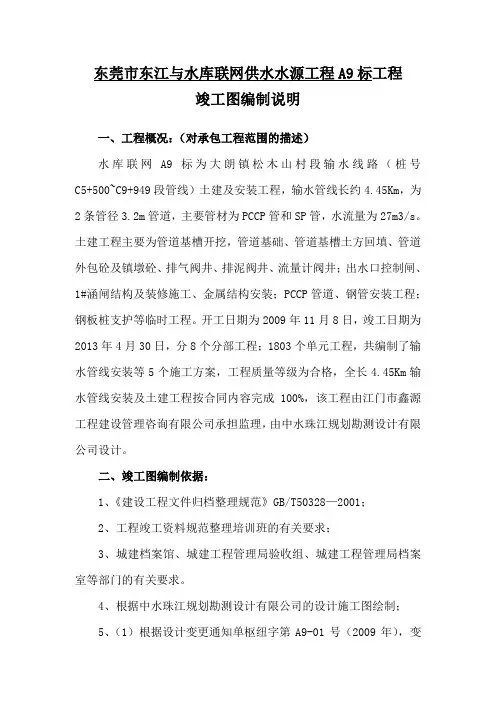

东莞市东江与水库联网供水水源工程A9标工程竣工图编制说明一、工程概况:(对承包工程范围的描述)水库联网A9标为大朗镇松木山村段输水线路(桩号C5+500~C9+949段管线)土建及安装工程,输水管线长约4.45Km,为2条管径3.2m管道,主要管材为PCCP管和SP管,水流量为27m3/s。
土建工程主要为管道基槽开挖,管道基础、管道基槽土方回填、管道外包砼及镇墩砼、排气阀井、排泥阀井、流量计阀井;出水口控制闸、1#涵闸结构及装修施工、金属结构安装;PCCP管道、钢管安装工程;钢板桩支护等临时工程。
开工日期为2009年11月8日,竣工日期为2013年4月30日,分8个分部工程;1803个单元工程,共编制了输水管线安装等5个施工方案,工程质量等级为合格,全长4.45Km输水管线安装及土建工程按合同内容完成100%,该工程由江门市鑫源工程建设管理咨询有限公司承担监理,由中水珠江规划勘测设计有限公司设计。
二、竣工图编制依据:1、《建设工程文件归档整理规范》GB/T50328—2001;2、工程竣工资料规范整理培训班的有关要求;3、城建档案馆、城建工程管理局验收组、城建工程管理局档案室等部门的有关要求。
4、根据中水珠江规划勘测设计有限公司的设计施工图绘制;5、(1)根据设计变更通知单枢纽字第A9-01号(2009年),变更部分见竣工图第2卷第22页、第23页、第24页、第25页。
(2)根据设计变更枢纽设A9字第01号,更改部分见竣工图第2卷第26页。
(3)根据设计变更枢纽设A9字第03号,更改部分见竣工图第1卷第3页。
(4)根据设计变更DGDL-4JD2字第02号,更改部分见竣工图第2卷第27页、28页、29页、30页、31页。
(5)根据设计变更施工字第A9-01号,更改部分见竣工图第2卷第32页、第33页。
(6)根据设计变更枢纽字第A9-01号,更改部分见竣工图第2卷第34页。
(7)根据设计变更枢纽字第A9-02号,更改部分见竣工图第6卷第1页、第28页、第29页。
竣工图编制说明
![竣工图编制说明](https://img.taocdn.com/s3/m/770b8e3bee06eff9aef807dc.png)

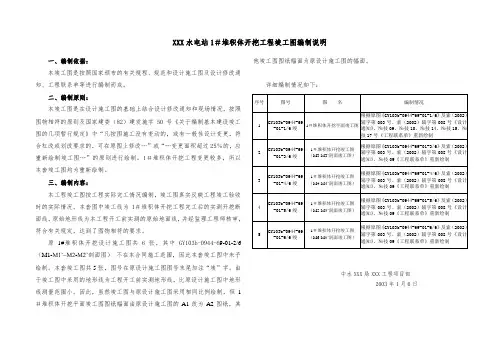

XXX水电站1#堆积体开挖工程竣工图编制说明
一、编制依据:
本竣工图是按照国家颁布的有关规程、规范和设计施工图及设计修改通知、工程联系单等进行编制而成。
二、编制原则:
本竣工图是在设计施工图的基础上结合设计修改通知和现场情况,按照图物相符的原则及国家建委(82)建发施字50号《关于编制基本建设竣工图的几项暂行规定》中“凡按图施工没有变动的,或有一般性设计变更,符合杠改或划改要求的,可在原图上修改…”或“…变更面积超过25%的,应重新绘制竣工图…”的原则进行绘制。
1#堆积体开挖工程变更较多,所以本套竣工图均为重新绘制。
三、编制内容:
本工程竣工图按工程实际完工情况编制,竣工图真实反映工程竣工验收时的实际情况。
本套图中竣工线为1#堆积体开挖工程完工后的实测开挖断面线,原始地形线为本工程开工前实测的原始地面线,并经监理工程师核审,符合有关规定,达到了图物相符的要求。
原1#堆积体开挖设计施工图共6张,其中GY103b-0944-69-01-2/6(M1-M1’~M2-M2’剖面图)不在本合同施工范围,因此本套竣工图中未予绘制。
本套竣工图共5张,图号在原设计施工图图号末尾加注“竣”字。
由于竣工图中采用的地形线为工程开工前实测地形线,比原设计施工图中地形线测量范围小。
因此,虽然竣工图与原设计施工图采用相同比例绘制,但1#堆积体开挖平面竣工图图纸幅面由原设计施工图的A1改为A2图纸,其他竣工图图纸幅面为原设计施工图的幅面。
详细编制情况如下:
中水XXX局XXX工程项目部
2003年1月6日。
竣工图总说明【范本模板】

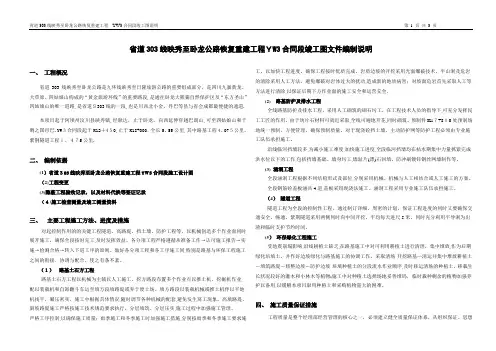

![竣工图总说明【范本模板】](https://img.taocdn.com/s3/m/3ed797dcf111f18582d05a5c.png)
省道303线映秀至卧龙公路恢复重建工程YW3合同段竣工图文件编制说明一、工程概况省道303线映秀至卧龙公路是九环线映秀至日隆旅游公路的重要组成部分,是四川九寨黄龙、大草原、四姑娘山构成的“黄金旅游环线”的重要路段,是通往卧龙大熊猫自然保护区及“东方圣山”四姑娘山的唯一道路,是省道S303线的一段,也是川西北小金、丹巴等县与省会成都最便捷的通道.本项目起于阿坝州汶川县映秀镇,经耿达,止于卧龙,向西延伸穿越巴朗山,可至四姑娘山和千碉之国丹巴.YW3合同段起于K12+450,止于K18+000.全长5。
55公里,其中路基工程4。
075公里,紫荆隧道工程1。
475公里.二、编制依据(1)省道303线映秀至卧龙公路恢复重建工程YW3合同段施工设计图(2)工程变更(3)隐蔽工程验收记录,以及材料代换等签证记录(4)施工检查测量及竣工测量资料三、主要工程施工方法、进度及措施对起控制作用的的关键工程隧道、高路堤、挡土墙、防护工程等,以机械创造多个作业面同时展开施工,确保全段按时完工,及时发挥效益。
各分项工程严格遵循从准备工作→认可施工报告→实施→检测合格→转入下道工序的原则。
做好各分项工程和各工序施工间,特别是路基与环保工程施工之间的衔接、协调与配合,使之有条不紊。
(1)路基土石方工程路基土石方工程以机械为主辅以人工施工,挖方路段布置多个作业点以推土机、挖掘机作业,配以装载机和自卸翻斗车运至填方段填路堤或弃于废土场。
填方路段以装载机械或推土机伴以平地机找平,碾压密实,施工中根据具体情况,随时调节各种机械的配套,避免发生窝工现象。
高填路堤、斜坡路堤施工严格按施工技术规范要求执行,分层填筑、分层压实,施工过程中加强施工管理、严格工序控制,以确保施工质量;雨季施工和冬季施工时加强施工措施,分别按雨季和冬季施工要求施工,以加快工程进度,确保工程按时优质完成。
岩质边坡的开挖采用光面爆破技术,半山洞及危岩的清除采用人工方法,避免爆破对岩体过大的扰动,造成新的地质病害;对坡面危岩首先采取人工等方法进行清除,以保证后期下方作业面的施工安全和运营安全。
竹~天区间竣工图编制说明
![竹~天区间竣工图编制说明](https://img.taocdn.com/s3/m/5a8e8f21482fb4daa58d4bd3.png)
竹山路站~天印大道站高架区间竣工图编制说明一、工程概况及工程数量表1.工程概况该区间为南京地铁一号线南延线工程TA10标土建工程小龙湾站~竹山路站高架区间桥梁结构,设计起讫里程为:K14+445.698~K16+224.273,桥梁全长1778.575m。
线间距为3.7~3.8m,桥面宽度为8.9m,区间跨径布置依次为一联(31+45+37.5)m+ 四联3*25m+一联(30+37.075+30) m +一联3*25m+两联4*25m+一联3*25m +一联(30+40+30)m +一联3*25m +两联4*25m+(28+36+36+28)m+一联(35+45+35)m+四联3*25m,总共20联。
2.主要工程数量竹山路站~天印大道站高架区间主要工程数量表二、工程地质及水文地质1.工程地质本区间现主要为江宁开发区交通主干道,两侧建筑物和地下管网密集,现地面标高约8.279~10.162m,地势较平坦。
地质勘察深度范围内地层结构复杂,岩土层层次较多。
土体部分根据沉积时代、成因、状态及其特征,划分为3个大层16个亚层,第1大层为人工填土;第2大层为全新世冲淤积成因土层,第3大层为一般粘性土和混合土;基岩(K1g)根据成岩时代、风化程度及岩性划分亚层。
2.水文地质场地内地下水以第四系松散岩类孔隙潜水、孔隙微承压水为主,少见基岩裂隙水。
孔隙潜水初见水位埋深0.70~4.60m,稳定地下水水位埋深0.60~4.50m(标高7.50~7.75m)。
根据区域水文地质资料,孔隙潜水年变幅约1.00m,年最高水位8.0m。
本区间区域地下水埋深较浅,附近又无污染源,且水对混凝土、混凝土中钢筋无腐蚀性,对钢结构具弱腐蚀性。
本区间区域基础采用钻孔灌注桩基础,地下水对工程施工一般影响不大。
3.气象南京属亚热带季风湿润气候区,四季分明,夏热冬冷,春秋两季历时短暂,春湿多变,秋高气爽,梅雨显著,夏雨集中。
4.区域稳定性南京地区的地层构造较为复杂,但由于其基底主要为柔性岩石组成,区内各组方向断裂发育,切割破碎,对地应力积累不利,再加构造运动在本地区相对平静,所以南京地区地震活动水平在强度和频度上都属中等偏下,属基本稳定地区。
竣工图编制说明示例
![竣工图编制说明示例](https://img.taocdn.com/s3/m/131f1a5daef8941ea76e05bb.png)
南水北调中线一期工程天津干线#####工程施工#标竣工图编制说明(加盖公章)####工程有限公司05 日月 08 年2013南水北调中线一期工程#####工程施工#标竣工图编制说明一、工程概况工程名称:建设管理单位:设计单位:监理单位:施工单位:二、编制依据、建设管理单位提供作为工程建设项目施工的全部施工1图,包括所附的文字说明,以及有关通用图集、标准图集或施工图册。
)等国家、1989—2、《技术用图复制图的折叠方法》(GB/行业规范和要求。
、开工前期的设计技术交底、图纸会审,施工过程中地设3计变更通知、工程洽商记录、隐蔽工程验收记录,以及材料变更通知签证记录等。
三、编制时间.根据相关规定“工程建设项目施工完工及调试完成后,施工单位、监理单位应根据工程实际情况和行业规定、标准以及合同规定的要求编制项目竣工文件。
”,因此我公司召集工程专业人员在2013年7月——2013年8月进行竣工图编制。
四、编制竣工图的专业技术人员情况参与工程施工的工程技术人员##、###等、档案专业人员##、质量检查人员###、测量人员###等共计5名,从事竣工图编制工作,从收集设计变更通知和洽商单等文件,到核对分部工程、单位工程、隐蔽工程验收文件,力争做到竣工图反映的情况与工程建设项目实际完成相符,没有误差,以保证竣工图的质量。
五、编制方法1、本竣工图由########公司进行编制,由#############公司监理工程师审核、签字认可。
2、竣工图应完整、准确、清晰、规范、修改到位,真实反映项目竣工验收时的实际情况。
3、按施工图施工没有变动的,由#############公司在施工图上加盖并签署竣工图章。
4、一般性图纸变更及符合杠改或划改要求的变更,在原图上更改,加盖并签署竣工图章。
.5、涉及结构形式、工艺、平面布置、项目等重大改变及图面变更面积超过10%的,应重新绘制竣工图。
重绘图按原图编号,末尾加注“竣”字,或在新图图标内注明“竣工阶段”并签署竣工图章。
竣工图编制说明
![竣工图编制说明](https://img.taocdn.com/s3/m/1645fff62e3f5727a4e9622b.png)
至淅川高速公路卢氏至西坪段土建9标工程竣工图编制说明一、工程概况至淅川高速公路卢氏至西坪段土建工程是三淅高速公路南段,起于卢氏县西南侧的马家岭,接三淅高速公路北段终点,向南止于西峡县西平镇,线路全长84.214Km(短链1.708Km)。
本标段为LXTJ-9标段,起止里程为K44+200~YK52+260,线路长8.040(短链19.919m),主要工程数量见下表:二、开、交工时间开工时间:三、主要技术指标公路等级:四车道高速公路;设计速度:80Km/h;路基宽度:整体式24.5m,分离式12.75m(桥梁12.25m);桥涵设计荷载:公路—Ⅰ级;设计洪水频率:特大桥1/300、其它桥涵和路基1/100。
四、编制依据(1) 三淅高速公路卢氏至西坪段LXTJ-9标招标文件、标前答疑及有关补遗资料。
(2) 我单位与业主公司签订的合同文件、补充协议。
(3) 第二公路勘察设计研究院提供的有关设计图纸、设计文件、设计资料。
(4) 设计变更、补充设计图及相关会议纪要。
五、执行的规标准《省公路建设项目文件材料立卷归档整理规》六、主要的施工方案6.1 路基工程路基填筑试验段(1) 清表清表围为试验路段红线围,清表深度为20~30厘米。
路基用地围的树木、灌木丛等均应在施工前砍伐或移植,砍伐的树木应堆放在路基用地之外,并妥善处理。
防止干枯后引起火灾;用地围的垃圾、有机物残渣及原地面的树根、草皮、农作物的根系和表土应予以清除,并将路基用地围的坑穴按坟坑处理方案处理合格。
(2) 恢复中桩及边线在清表完后,先按设计断面图,恢复中桩,计算路基宽度放出边线位置其边线比设计宽度每边加宽30cm并按设计断面图测量左、中、右断面高程,并提交测量放线资料交监理工程师检查。
(3) 原地面碾压在场地放样完成后,填方段应全面进行填前碾压,并按土工试验确定的重型击实,密实度达到90%。
3.1.1.3.2试验段路基填筑(1) 填筑前准备填前碾压完毕后,测量人员要全面恢复道路中线,每20米设一中线桩,在地形起伏较大的地段或曲线段进行加密断面,标明桩号。
竣工图编制说明书示例
![竣工图编制说明书示例](https://img.taocdn.com/s3/m/7ba0aeb74b73f242326c5f79.png)
南水北调中线一期工程干线#####工程施工#标竣工图编制说明(加盖公章)####工程2013 年 08 月 05 日..下载可编辑..南水北调中线一期工程#####工程施工#标竣工图编制说明一、工程概况工程名称:建设管理单位:设计单位:监理单位:施工单位:二、编制依据1、建设管理单位提供作为工程建设项目施工的全部施工图,包括所附的文字说明,以及有关通用图集、标准图集或施工图册。
2、《技术用图复制图的折叠方法》(GB/T10609.3—1989)等国家、行业规和要求。
3、开工前期的设计技术交底、图纸会审,施工过程中地设计变更通知、工程洽商记录、隐蔽工程验收记录,以及材料变更通知签证记录等。
三、编制时间..下载可编辑..根据相关规定“工程建设项目施工完工及调试完成后,施工单位、监理单位应根据工程实际情况和行业规定、标准以及合同规定的要求编制项目竣工文件。
”,因此我公司召集工程专业人员在2013年7月——2013年8月进行竣工图编制。
四、编制竣工图的专业技术人员情况参与工程施工的工程技术人员##、###等、档案专业人员##、质量检查人员###、测量人员###等共计5名,从事竣工图编制工作,从收集设计变更通知和洽商单等文件,到核对分部工程、单位工程、隐蔽工程验收文件,力争做到竣工图反映的情况与工程建设项目实际完成相符,没有误差,以保证竣工图的质量。
五、编制方法1、本竣工图由########公司进行编制,由#############公司监理工程师审核、签字认可。
2、竣工图应完整、准确、清晰、规、修改到位,真实反映项目竣工验收时的实际情况。
3、按施工图施工没有变动的,由#############公司在施工图上加盖并签署竣工图章。
4、一般性图纸变更及符合杠改或划改要求的变更,在原图上更改,加盖并签署竣工图章。
..下载可编辑..5、涉及结构形式、工艺、平面布置、项目等重大改变及图面变更面积超过10%的,应重新绘制竣工图。
竣工图编制说明
![竣工图编制说明](https://img.taocdn.com/s3/m/c519a44de518964bcf847cf9.png)
竣工图编制说明一、工程概况随岳高速公路湖北省北段位于湖北省随州市境内,呈南北向延伸,起于随州市曾都区淮河镇出山店(鄂豫两省交界的界河),经淮河、天河、封江、厉山、新街、安居、均川等8个乡镇,止于随州市均川镇与孝襄高速公路随州枢纽互通,路线全长76.295km,为双向四车道高速公路,设计速度:100公里/小时,路基宽度:26米,汽车荷载等级:公路-Ⅰ级;桥梁宽度:26米。
路面工程施工第2合同段范围为K36+400~K78+671.839(其中K46+500=K45+369.034,短链1134.966米),路面总长度为41.136873公里,工程包括土建施工第5合同段、第6合同段、第7合同段、第8合同段和第9合同段。
二、路线所经地区自然条件项目地貌单元分区,随州北部属桐柏山南坡,随州南部属大洪山脉。
根据地貌成因、形态及组合特征,本合同段包括构造剥蚀丘陵区,山顶多呈浑圆的馒头状,冲沟呈宽“U”形谷,以侵蚀剥蚀为主。
地形呈垄岗状,以低丘为主;以及逐步过渡到厉山附近的河谷冲积平原区,由府河冲积平原组成,地形平坦开阔,河流两岸高漫滩、一、二级阶地发育。
三、路面结构形式1.路面结构和路面厚度⑴本项目路缘带、硬路肩均采用与行车道相同的路面结构组合及路面厚度。
⑵主线沥青混凝土面层采用三层结构,其分别为:表面层选用SMA-13级配,厚度4cm;中面层选用AC-20C级配,厚度6cm;下面层选用AC-25C级配,厚度8cm。
⑶桥面铺装沥青混凝土层及匝道沥青混凝土面层均采用两层结构,其分别为:表面层选用SMA-13级配,厚度4cm,下面层选用AC-20C级配,厚度6cm。
⑷基层采用水泥稳定级配碎石,主线厚度采用36cm(分两层施工,每层厚18cm),互通匝道采用18cm。
⑸底基层采用水泥稳定碎石,主线厚度采用20cm,互通匝道厚度采用18cm。
2.土路肩加固土路肩采用C20砼预制块加固。
3.路基横断面布置主线路基横断面采用标准整体式路基,其中,四车道路段路基全宽26.00米,计算行车速度为100km/h.具体布置为:0.75+3.00+2×3.75+0.75+2.0+0.75+2×3.75+3.00+0.75=26.0(米)即行车道宽2×7.5米,中间带:2×0.75米路缘带+2.00米中央分隔带=3.5米,硬路肩2×3.0米,土路肩2×0.75米。
竣工图编制说明
![竣工图编制说明](https://img.taocdn.com/s3/m/bbffcc789b89680202d82500.png)
竣工图编制说明一、工程概况:工程名称:市青山公墓管理所八墓区、5-5墓区土建及配套基础设施项目招标单位: 攀枝花市青山公墓管理所;设计单位:中国华西工程设计建设有限公司;建设地点:攀枝花市青山公墓墓区内;项目建设规模和内容: 八墓区、5,5墓区场平11090平方米,基础土方1607.2立方米,回填787.2立方米,毛石挡墙820立方米、砖砌挡墙8082立方米等基础配套设施二、编制依据1、施工图纸2、施工图纸会审记录3、会议纪要4、技术核定单三、施工方法1、基础土方开挖:采用挖掘机开挖,在开挖前用石灰把开挖部位标记,以便于控制开挖的深度、宽度。
应业主、监理要求开挖面垂直开挖,减少回填土方对挡墙的侧压力。
2、毛石基础砌筑:先清理基础,然后放基础轴线、边线,抄平,摆石撂底。
毛石砌体的灰缝厚度宜为20—30mm,砂浆应饱满,石块间较大的空隙应先填塞砂浆、再用碎石块嵌实。
砌第一皮毛石时,应选用较大的平毛石块砌筑,坐浆,并将大面朝下。
先砌里、外石,后砌中间石。
砌毛石时,应分皮卧砌,并应上下错缝,内外搭砌,不得采用先砌外面石块后中间填心的砌筑方法。
石块间较大的空隙应先填塞砂浆后用碎石嵌实。
3、砖砌挡墙砌筑:用水准仪对毛石基础进行抄平,设置出标高的标志。
然后用M7.5水泥砂浆找平,以保证底层平整。
摆样砖(铺底):在基面上,按组砌形式先用砖块试摆,以便对灰缝进行调整,使砖块的排列和砌体灰缝均匀,组砌得当。
先砌起头角,然后在头角上挂起准线,再照线砌中间的墙身。
铺灰砌砖:砖砌体用“三一”砌砖法即一块砖,一铲灰,一揉压并随手将挤出的砂浆刮去。
4、墙面抹灰:墙面浇水。
抹灰前应用水管自上而下对需要抹灰的墙面进行浇水湿润。
按照图纸的设计要求厚度及级别,按基层表面平整垂直情况,吊垂直、套方、找规距。
先抹上灰饼;抹灰饼时要根据抹灰的要求,以确定灰饼的正确位置,用靠尺板找好垂直与平整。
抹底灰:,抹灰时先薄薄地刮一层,接着分层装档、找平,再用大杠垂直、水平刮找一遍,用木抹子搓毛。
小区道路竣工图编制说明
![小区道路竣工图编制说明](https://img.taocdn.com/s3/m/683f08f40722192e4536f6f9.png)
竣工图编制说明一、工程位置及其概况天彭致和等12个镇农民集中居住区配套设施工程建设项目(2期)(花盘小区道路长度:268.411米;花龙小区道路长度:101.059米;光明小区道路长度:299.371米;东湖小区道路长度:122.168米;调露小区道路长度:590.488米;爱国一小区道路长度:1119.847米;梅花小区道路长度:174.566米;龙塔3小区道路长度:142.184米;龙塔1小区道路长度:388.229米;回族食堂旁道路长度:112.745米;五里小区道路长度:809.843米;四方小区道路长度154.364米;双龙小区道路长度:187.884米;双虎小区道路长度:173.765米;清泉小区道路长度:33.593米;爱国小区道路长度:9764.64米;东郊小区道路长度:261.818米;)位于彭州市天彭、致和镇。
二、工程特点及难点1.本工程工期仅为90天,且恰缝雨季,工效低,工期特别紧张。
不能有任何延长工期的条件,所以如何达到工期目标,保证质量交付使用就显得尤为关键。
2.本工程施工场地较为分散,且施工区位居民安置区,人流较多,施工条件较为复杂。
三、路面结构形式1.路面结构和路面厚度全线道路车行道:5cmAC-16中粒式沥青砼(面层)+20cm 水泥稳定碎石(基层)2.道路纵、横断面及其路面排水(1)道路纵向拉坡设计在规划和竖向总控设计基础上,集中考虑了挖填基本平衡和满足路面排水要求的思想进行纵向拉坡设计。
(2)道路横断面机动车道采用 1.5%的双向横坡。
路面排水通过矩形边沟排出。
四、路面用的材料(1)面层采用5cmAC-16中粒式沥青砼,沥青混合料的级配要求:沥青混合料级配要求级配类型AC-20 AC-16筛孔(mm)通过率%26.5 10019.0 90~100 10016.0 74~92 90~10013.2 62~82 76~9250~72 60~809.54.75 26~56 34~622.36 16~44 20~481.18 12~33 13~360.6 8~24 9~260.3 5~17 7~180.15 4~7 5~140.075 3~7 4~8(2)水泥稳定碎石基层所用水泥标号采用32.5级,初凝时间应大于4h,终凝时间应在6h以上。
某某工程竣工图编制说明
![某某工程竣工图编制说明](https://img.taocdn.com/s3/m/537adc197cd184254b353581.png)
某某工程竣工图编制说明1.工程概况1、地理位置及交通****井田位于山西省****村一带,行政区划属********管辖。
同时井田位于****中段西部,主要山梁走向南北向,地形复杂,切割强烈,沟谷多呈“V”字型,地势东南高西北低,最高点位于本井田南东部边界处标高为1320m左右,最低点位于本井田西北部水ZK0-1孔附近,标高为1010m左右,最大相对高差310 m,属中一高山区,为黄土剥蚀型地貌。
本区距*******为5km,向东北70km可达****火车集运站,经北同蒲铁路线可达全国各地,正在筹建中的专用铁路线,它的建成进一步提高矿山的交通运输能力。
2、矿区自然条件(1)地形地貌井田位于***中段西部,主要山梁走向南北向,地形复杂,切割强烈,沟谷多呈“V”字型,地势东南高西北低,最高点位于本井田南东部边界处标高为1320m左右,最低点位于本井田西北部水ZK0-1孔附近,标高为1010m左右,最大相对高差310 m,属中一高山区,为黄土剥蚀型地貌。
(2)气象本区属温带大陆性季风气候,四季分明,昼夜温差大。
冬季漫长寒冷少雪,春旱风大升温较快,夏季短暂炎热多雨,秋季凉爽天气晴朗。
据《兴县志》记载,年平均气温为8.1℃~12.8℃,一月份最冷,平均气温为-9.4℃,7月份最热,平均气温为23.2℃;极端最低气温为-29.3℃(1958年1月16日),极端最高气温为38.4℃(1961年6月11日),年平均太阳总幅射为559080J/cm2。
全年风向以东风为主,西风次之,历年平均风速2.4m/s,最大风速可达20m/s。
多年平均降雨量为625mm,年最大降雨量为844.6mm,降雨量分配极不均匀,多集中于每年6月下旬至9月上旬,占全年的66.2%。
年平均蒸发量为2090.8mm,最大蒸发量为2541.0mm(1972年)。
年平均无霜期为174d,初霜一般出现在9月26日至10月13日之间,终霜一般在翌年的4月3日至4月20日之间。
竣工图编制说明
![竣工图编制说明](https://img.taocdn.com/s3/m/ad298a19a98271fe910ef990.png)
三门峡至淅川高速公路卢氏至西坪段土建9标工程竣工图编制说明一、工程概况三门峡至淅川高速公路卢氏至西坪段土建工程是三淅高速公路南段,起于卢氏县西南侧的马家岭,接三淅高速公路北段终点,向南止于西峡县西平镇,线路全长84.214Km(短链1.708Km)。
本标段为LXTJ-9标段,起止里程为K44+200~YK52+260,线路长8.040(短链19.919m),主要工程数量见下表:二、开、交工时间开工时间:三、主要技术指标公路等级:四车道高速公路;设计速度:80Km/h;路基宽度:整体式24.5m,分离式12.75m(桥梁12.25m);桥涵设计荷载:公路—Ⅰ级;设计洪水频率:特大桥1/300、其它桥涵和路基1/100。
四、编制依据(1) 三淅高速公路卢氏至西坪段LXTJ-9标招标文件、标前答疑及有关补遗资料。
(2) 我单位与业主公司签订的合同文件、补充协议。
(3) 中交第二公路勘察设计研究院提供的有关设计图纸、设计文件、设计资料。
(4) 设计变更、补充设计图及相关会议纪要。
五、执行的规范标准《河南省公路建设项目文件材料立卷归档整理规范》六、主要的施工方案6.1 路基工程路基填筑试验段(1) 清表清表范围为试验路段红线内范围,清表深度为20~30厘米。
路基用地范围内的树木、灌木丛等均应在施工前砍伐或移植,砍伐的树木应堆放在路基用地之外,并妥善处理。
防止干枯后引起火灾;用地范围内的垃圾、有机物残渣及原地面内的树根、草皮、农作物的根系和表土应予以清除,并将路基用地范围内的坑穴按坟坑处理方案处理合格。
(2) 恢复中桩及边线在清表完后,先按设计断面图,恢复中桩,计算路基宽度放出边线位置其边线比设计宽度每边加宽30cm并按设计断面图测量左、中、右断面高程,并提交测量放线资料交监理工程师检查。
(3) 原地面碾压在场地放样完成后,填方段应全面进行填前碾压,并按土工试验确定的重型击实,密实度达到90%。
3.1.1.3.2试验段路基填筑(1) 填筑前准备填前碾压完毕后,测量人员要全面恢复道路中线,每20米设一中线桩,在地形起伏较大的地段或曲线段内进行加密断面,标明桩号。
道路竣工图编制说明
![道路竣工图编制说明](https://img.taocdn.com/s3/m/832ef5f358fb770bf68a5532.png)
道路竣工图编制说明1.工程概况毕节市青场镇青场中路道路工程位于毕节市七星关区青场镇,以青场中路为主路,安青路、春晓路、青松路、九龙路、锦绣路、凌云路为支路。
青场中路(K)全长926米,北与安青路相接,南与沿河路相接。
安青路(AK表示)全长为47米,东与大二路相接,西与青场中路相接。
春晓路(BK表示)全长60米,东与大二路相接,西与青场中路相接。
青松路(CK)长度为189米,东与大二路相接,西与沿河路相接。
九龙路(DK表示)全长90米,东与青场中路相接,西与凌云路相接。
锦绣路(EK表示)全长176.8米,东与青场中路相接,南与沿河路相接。
凌云路(FK 表示)全长333.6米,北与青松路相接,南与锦绣路相接。
2.编制依据本图编制依据为:2.1设计图、设计变更通知单;2.2设计规范、施工规范;2.3图纸会审纪要;2.4隐蔽工程验收记录;3.设计变更3.1青场中路原设计起点桩号为K0+040,设计终点桩号为K0+840,现变更起点桩号为K0+-86(K0+040向北延伸126米),终点桩号为K0+840。
延伸段路面宽度为9米机动车道+7米人行道,纵坡为1.234%,路面结构按原设计。
3.2锦绣路原设计起点桩号为K0+000连接大二路,设计终点桩号为K0+194.812,现变更起点桩号为EK0+083,终点桩号EK0+258.9接沿河路。
EK0+083至EK0+184.60(与凌云路相交)纵坡0.445%、EK0+184.6至EK0+158纵坡为1.991%,EK0+158至EK0+258.9纵坡为9.023%。
3.3原设计青松路与青场中路交点桩号为K0+563.000,现变更交点桩号为K0+389.540(青松路为CK0+084.880),CK0+000至CK0+084.880坡度为3%,CK0+084.880至CK0+189.00纵坡为0.876%。
3.4青场中路原人行道宽度为3.5×2m变更为4.5×2m。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
锦屏二级水电站西端1#引水隧洞堵水灌浆竣工图
编制说明
一、工程概况
锦屏二级水电站位于四川省凉山彝族自治州木里、盐源、冕宁三县交界处的雅砻江干流锦屏大河湾上。
是雅砻江干流上的重要梯级电站。
其上游紧接锦屏一级水电站,下游依次为官地、二滩和桐子林水电站。
引水隧洞共4条,平均洞长16.67km,采用4洞8机布置形式,从进水口至上游调压室的平均洞线长度约16.67km,中心距60m,洞主轴线方位角为N58W。
引水隧洞立面为缓坡布置,底坡3.65‰,由进口底拱高程1618.00m降至高程1564.70m与上游调压室相接。
引水隧洞洞群沿线上覆岩体一般埋深1500~2000m,最大埋深约为2525m,具有埋深大、洞线长、洞径大的特点。
西端1#引水隧洞采用常规钻爆法施工,1#引水隧洞从4+693以西洞段为底板为拱形的马蹄形断面,4+693以东洞段底板为平底板的马蹄形断面,开挖洞径为13.0~14.8m,混凝土衬砌后洞径10.5~11.8m.
灌浆分为:回填灌浆;堵水灌浆;横通道灌浆;裸岩固结灌浆;化学固结灌浆;细水泥固结灌浆;系统固结灌浆(分为A、B、C、D、E、等类型)等。
本册图仅对西端1#引水隧洞堵水灌浆施工进行详细介绍,其余施工另见其它竣工图。
本册主要施工项目包括:堵水灌浆钻孔:30129.99m、堵水灌浆水泥(100Kg/m<单耗≤200Kg/m):1675.79 t、堵水灌浆水泥(单耗>200Kg/m):3737.63 t等。
二、参建单位
建设单位:雅砻江流域水电开发有限公司
设计单位:中国电建集团华东勘测设计研究院有限公司
监理单位:中国电建集团贵阳勘测设计研究院有限公司
施工单位:中铁二局集团有限公司·中国水利水电第五工程局联合体
三、开工日期和竣工日期
1#引水隧洞堵水灌浆工程于2008年04月02日开工,完成日期为2012年8月26日,总体施工进度满足工程工期目标要求。
四、工程变更情况
五、工程量对比表
1#引水隧洞堵水灌浆工程完成工程量详见下表:
六、编制依据
本册竣工图册是依据国家颁布的有关规程、规范和前面所列的本工程相关变更文件,并按照建设单位下发的“雅砻江水电工程建设项目文件编制与档案整理实施细则”的格式,依据以上所列变更文件编制而成。
七、编制原则
本册竣工图是依据工程联系单和现场情况,按照图物相符的原则及国家建委(82)建发施字50号《关于编制基本建设竣工图的几项暂行规定》中“凡按图施工没有变动的,或有一般性设计变更,符合杠改或划改要求的,凡在施工中,虽有一般性设计变更,但能将原施工图加以修改补充作为竣工图的,可不重新绘制,凡结构形式改变、工艺改变、平面布置改变、项目改变以及有其他重大改变,不宜再在原施工图上修改、补充者,应重新绘制改变后的竣工图,和GB/T50328—2001《建设工程文件归档整理规范》中“利用施工图改绘竣工图,必须标明变更修改依据;凡施工图结构、工艺、平面布置等有重大改变,或变更部分超过图面1/3的,应当重新绘制竣工图”,以及DA/T28—2002《国
家重大建设项目文件归档要求与档案整理规范》中“涉及结构形式、工艺、平面布置、项目等重大改变及图面变更面积超过35%的,应重新绘制竣工图。
重绘图按原图编号,末尾加注“竣”字,或在新图图标内注明“竣工阶段”加盖并签署竣工图章。
本套竣工图均为重新绘制。
八、编制内容
本图册包括堵水灌浆单元16个,其中每个堵水灌浆单元竣工图包括:堵水灌浆孔位布置图、堵水灌浆成果展示图。
本工程竣工图按照工程实际完工情况编制,竣工图真实反映工程竣工验收时的实际情况。
本册竣工图经监理工程师审核,达到了图物相符的要求。
各竣工图的图号以及编制依据等具体情况见下表:。
