一、实验名称Witness仿真软件认识（一）——排队系统二、实验目的1、认识熟悉软件；2、掌握排队系统仿真，了解排队系统的设计；3、熟悉系统元素Part、Machine、Buffer、Variable、Timeseries的用法；4、深入研究系统Part的用法；5、研究不同的顾客服务时间和顾客的到达特性对仿真结果的影响。

三、实验设备仪器及材料计算机、Witness仿真软件四、实验内容单服务台排队系统仿真（M/M/1）五、实验原理1、排队系统是离散事件系统中典型的问题。

排队系统的要素是顾客和服务台。

“顾客”一词可以是人、机器、飞机、零件和信息等任何一个到达系统并需要服务的实体。

“服务台”指售货员、出纳柜台、机器、生产线、防空系统和通讯设备等提供顾客所需服务的一切实体。

影响排队系统的主要因素有：到达模式、服务模式、服务台数、系统容量和排队规则。

2、排队系统指标：服务台利用率：ρ=λ/μ平均对长：L=ρ*ρ/(1-ρ)系统中平均顾客数：L=ρ/(1-ρ) 顾客停留时间:W=L/λ=1/(μ-λ) 平均等待时间：WQ=λ/[μ*(μ-λ)]六、实验过程及步骤1、元素定义（Define）本排队系统共有6个元素，具体定义如下表：仿真模型图2、元素可视化（Display）设置（1）、Part元素可视化设置：在元素选择窗口guke元素，鼠标右键点击Display，跳出Display对话框，设置其Text为“顾客”，Icon选择图片。

（2）、Buffer元素可视化设置：在元素选择窗口paidui元素，鼠标右键点击Display，跳出Display对话框，设置其Text为“排队队列”，Icon选择图片，Rectangle 和PartQueue。

（3）、Machine 元素可视化设置：在元素选择窗口fuwuyuan元素，鼠标右键点击Display，跳出Display对话框，设置其Text为“服务员”，Icon选择图片，PartQueue。

生产系统建模与及仿真实验报告

生产系统建模与及仿真实验报告实验一Witness仿真软件认识一、实验目的1、学习、掌握Witness仿真软件的主要功能与使用方法；2、学习生产系统的建模与仿真方法。

二、实验内容学习、掌握Witness仿真软件的主要功能与使用方法三、实验报告要求1、写出实验目的:2、写出简要实验步骤；四、主要仪器、设备1、计算机（满足Witness仿真软件的配置要求）2、Witness工业物流仿真软件。

五、实验计划与安排计划学时4学时六、实验方法及步骤实验目的：1、对Witness的简单操作进行了解、熟悉，能够做到基本的操作，并能够进行简单的基础建模。

2、进一步了解Witness的建模与仿真过程。

实验步骤：Witness仿真软件是由英国lanner公司推出的功能强大的仿真软件系统。

它可以用于离散事件系统的仿真，同时又可以用于连续流体（如液压、化工、水力）系统的仿真。

目前已成功运用于国际数千家知名企业的解决方案项目，有机场设施布局优化、机场物流规划、电气公司的流程改善、化学公司的供应链物流系统规划、工厂布局优化和分销物流系统规划等。

◆Witness的安装与启动：➢安装环境：推荐P4 1.5G以上、内存512MB及以上、独立显卡64M以上显存，Windows98、Windows2000、Windows NT以及Windows XP的操作系统支持。

➢安装步骤：⑴将Witness2004系统光盘放入CD-ROM中，启动安装程序；⑵选择语言（English）；⑶选择Manufacturing或Service；⑷选择授权方式（如加密狗方式）。

➢启动：按一般程序启动方式就可启动Witness2004，启动过程中需要输入许可证号。

◆Witness2004的用户界面：➢系统主界面：正常启动Witness系统后，进入的主界面如下图所示：主界面中的标题栏、菜单栏、工具栏状态栏等的基本操作与一般可视化界面操作大体上一致。

这里重点提示元素选择窗口、用户元素窗口以及系统布局区。

witness生产系统建模与仿真平台教程

第一章系统仿真简介.......................................................................................................................- 1 -1.1仿真技术的产生与发展 (1)1.1.1 仿真软件的发展.................................................................................................................- 2 -1.1.2 仿真建模方法学的发展.....................................................................................................- 3 -1.2系统、模型与仿真 (4)1.2.1 系统.....................................................................................................................................- 4 -1.2.2 模型.....................................................................................................................................- 5 -1.2.3 仿真.....................................................................................................................................- 5 -1.3离散事件系统仿真 (6)1.3.1 基本概念.............................................................................................................................- 6 -1.3.2 模拟表.................................................................................................................................- 8 -1.3.3 离散事件系统仿真的分类...............................................................................................- 10 -1.3.4 未来事件表.......................................................................................................................- 11 -1.3.5 离散事件系统仿真基本策略...........................................................................................- 13 -1.4系统仿真的一般步骤 (14)1.4.1 问题的定义.......................................................................................................................- 14 -1.4.2 制定目标和定义系统效能测度.......................................................................................- 15 -1.4.3通过合理假设描述系统....................................................................................................- 15 -1.4.4 仿真输入数据分析...........................................................................................................- 16 -1.4.5 建立计算机模型...............................................................................................................- 16 -1.4.6 验证和确认模型...............................................................................................................- 17 -1.4.7 仿真模型的运行...............................................................................................................- 17 -1.4.8 仿真输出分析...................................................................................................................- 17 -第二章离散事件系统仿真基本方法...............................................................................................- 19 -2.1概率统计基本概念 (19)2.1.1 确定事件和随机事件.......................................................................................................- 19 -2.1.2 随机变量与概率...............................................................................................................- 19 -2.2随机数和随机变量的产生 (20)2.2.1 伪随机数...........................................................................................................................- 20 -2.2.2 伪随机数的产生方法.......................................................................................................- 21 -2.2.3 随机变量的生成...............................................................................................................- 25 -2.3W ITNESS中随机分布函数 (27)2．3．1 伪随机数流PRNS..........................................................................................................- 27 -2．3．2 随机分布函数详解.......................................................................................................- 28 -2.4仿真数据分析 (38)2．4．1 影响仿真输出结果的因素...........................................................................................- 38 -2．4．2仿真输出数据分析方法................................................................................................- 39 -第三章 WITNESS仿真系统软件综述................................................................................................- 43 -3．1W ITNESS 2003的安装与启动 (43)3.1.1 安装环境...........................................................................................................................- 43 -3.1.2 安装步骤...........................................................................................................................- 43 -3.1.3 启动Witness 2003..........................................................................................................- 47 -3．2W ITNESS 2003用户界面 (49)3.2.1 标题栏...............................................................................................................................- 50 -3.2.2 菜单栏...............................................................................................................................- 50 -3.2.3 工具栏...............................................................................................................................- 60 -3.2.4 元素选择窗口...................................................................................................................- 60 -3.2.5 状态栏...............................................................................................................................- 60 -3.2.6 用户元素窗口（Designer Elements）.........................................................................- 60 -3.2.7 系统布局区.......................................................................................................................- 64 -3．3W ITNESS 2003建模元素 (64)3.3.1离散型元素........................................................................................................................- 64 -3.3.2 连续型元素.......................................................................................................................- 65 -3.3.3 运输逻辑型元素...............................................................................................................- 65 -3.3.4 逻辑元素...........................................................................................................................- 65 -3.3.5 图形元素...........................................................................................................................- 65 -3．4W ITNESS 2003建模与仿真过程 (65)3．5W ITNESS 2003建模与仿真过程应用举例 (66)第四章元素——模型的重要组成部分...........................................................................................- 69 -4.1离散型元素 (69)4.1.1 零部件（Part）...............................................................................................................- 69 -4.1.2 机器（Machine）.............................................................................................................- 69 -4.1.3 输送链（Conveyor）.......................................................................................................- 70 -4.1.4 缓冲区（Buffer）...........................................................................................................- 70 -4.1.5 车辆（Vehicle）.............................................................................................................- 71 -4.1.6 轨道（Track）.................................................................................................................- 71 -4.1.7 劳动者（Labor）.............................................................................................................- 71 -4.1.8 路径（Path）...................................................................................................................- 71 -4.1.9 模块（Module）...............................................................................................................- 71 -4.2连续型元素 (72)4.3运输逻辑型元素 (72)4.3.1 运输网络（Network）.....................................................................................................- 72 -4.3.2 单件运输小车（Carrier）.............................................................................................- 73 -4.3.3 路线集（Section）.........................................................................................................- 73 -4.3.4 站点（Station）.............................................................................................................- 73 -4.4逻辑元素 (74)4.4.1 属性（Attribute）.........................................................................................................- 74 -4.4.2 变量（Variable）...........................................................................................................- 74 -4.4.3 分布（Distribution）...................................................................................................- 75 -4.4.4 函数（Function）...........................................................................................................- 75 -4.4.5 文件（File）...................................................................................................................- 76 -4.4.6 零部件文件（Part File）.............................................................................................- 76 -4.4.7 班次（Shift）.................................................................................................................- 76 -4.5图形元素 (77)4.5.1 时间序列图（Time Series）.........................................................................................- 77 -4.5.2 饼状图（Pie Chart）.....................................................................................................- 77 -ii4.5.3 直方图（Histogram）.....................................................................................................- 77 -第五章规则...................................................................................................................................- 78 -5.1输入规则（I NPUT R ULE） (78)5.2输出规则（O UTPUT R ULE） (79)5.3劳动者规则（L ABOR R ULE） (80)5.3.1 劳动者规则概述...............................................................................................................- 80 -5.3.2 三种劳动者规则...............................................................................................................- 80 -5.3.3 劳动者规则的例子...........................................................................................................- 84 -第六章常用的系统函数...................................................................................................................- 85 -6.1数学函数 (85)6.2转换函数 (87)6.3模型交互对话函数 (89)6.4数据库函数 (91)6.5E XCEL函数 (93)6.6常用元素函数 (94)6.7用户自定义函数 (96)第七章 WITNESS程序设计基础........................................................................................................- 98 -7．1变量类型 (98)7.1.1 整型（Integer）.............................................................................................................- 98 -7.1.2 实型（Real）...................................................................................................................- 98 -7.1.3 名型（Name）...................................................................................................................- 98 -7.1.4 字符串型（String）.......................................................................................................- 98 -7．2运算符及表达式 (99)7．2．1 算术运算符...................................................................................................................- 99 -7．2．2 关系运算符...................................................................................................................- 99 -7．2．3 逻辑运算符...................................................................................................................- 99 -7．2．4 转换运算符...................................................................................................................- 99 -7．3程序三种基本结构 (100)7．3．1 顺序结构.....................................................................................................................- 100 -7．3．2 分支结构.....................................................................................................................- 100 -7．3．3 循环结构.....................................................................................................................- 101 -第八章可视化仿真项目的设计及运行实例.................................................................................- 103 -8.1流水线仿真系统 (103)8.1.1 引言.................................................................................................................................- 103 -8.1.2 模型概述.........................................................................................................................- 103 -8.1.3 构建第一阶段（Stage1）模型.....................................................................................- 104 -8.1.4 构建第二阶段（Stage2）模型.....................................................................................- 109 -8.1.5 构建第三阶段（Stage3）模型.....................................................................................- 112 -8.1.6 构建第四阶段（Stage4）模型.....................................................................................- 114 -8.1.7 构建第五阶段（Stage5）模型.....................................................................................- 117 -8.1.8 构建第六阶段（Stage6）模型.....................................................................................- 118 -iii8.2.1 模型流程概述...............................................................................................................- 119 -8.2.2 定义元素.......................................................................................................................- 120 -8.2.3 可视化元素...................................................................................................................- 120 -8.2.4 详细定义元素...............................................................................................................- 122 -8.2.5 仿真运行.......................................................................................................................- 124 -8.2.6 小结.................................................................................................................................- 124 -8.3属性模型 (124)8.3.1 模型概述.........................................................................................................................- 124 -8.3.2 元素定义.........................................................................................................................- 124 -8.3.3 可视化元素.....................................................................................................................- 125 -8.3.4 详细定义.........................................................................................................................- 125 -8.3.5 运行模型.........................................................................................................................- 126 -8.3.6 小结.................................................................................................................................- 126 -8.4输送链模型 (127)8.4.1 模型概述.........................................................................................................................- 127 -8.4.2 元素定义.........................................................................................................................- 127 -8.4.3 可视化元素.....................................................................................................................- 127 -8.4.4 Conveyor详细对话框介绍............................................................................................- 128 -8.4.5 详细定义.........................................................................................................................- 128 -8.4.6 运行模型及分析.............................................................................................................- 129 -8.4.7 输送链类型不同的差异.................................................................................................- 130 -8.4.8 小结.................................................................................................................................- 131 -8.5函数模型 (131)8.5.1 模型概述.........................................................................................................................- 131 -8.5.2 定义元素.........................................................................................................................- 131 -8.5.3 可视化元素.....................................................................................................................- 132 -8.5.4 详细定义.........................................................................................................................- 132 -8.5.5 运行模型.........................................................................................................................- 132 -8.5.6 小结.................................................................................................................................- 133 -8.6随机分布模型 (133)8.6.1 模型概述.........................................................................................................................- 133 -8.6.2添加属性元素及处理函数分布的步骤..........................................................................- 133 -8.6.3 详细定义.........................................................................................................................- 133 -8.6.4 运行模型.........................................................................................................................- 135 -8.7路径模型 (136)8.7.1 模型概述.........................................................................................................................- 136 -8.7.2 定义元素.........................................................................................................................- 136 -8.7.3 可视化元素.....................................................................................................................- 137 -8.7.4 详细定义.........................................................................................................................- 139 -8.7.5 运行模型.........................................................................................................................- 142 -8.8EXCEL数据交互模型 (143)8.8.1 模型概述.........................................................................................................................- 143 -8.8.2 预备知识.........................................................................................................................- 144 -iv8.8.4 可视化元素.....................................................................................................................- 145 -8.8.5 详细定义.........................................................................................................................- 145 -8.8.6 仿真运行及结果分析.....................................................................................................- 148 -第九章文档器及其应用.................................................................................................................- 149 -9.1文档器对话框介绍 (149)9.2选择形成报告的数据 (150)9.2.1 添加仿真对象数据.........................................................................................................- 150 -9.2.2 删除所选定的对象.........................................................................................................- 150 -9.2.3 重排report列表中对象的次序...................................................................................- 150 -9.3生成报告 (150)9.4文档器报告 (151)第十章优化器简介和应用.............................................................................................................- 160 -10.1示例模型流程介绍 (160)10.2优化变量 (161)10.3相关时间值 (161)10.4员工选择规则 (162)10.4.1 订单记录处理...............................................................................................................- 162 -10.4.2 订单确认处理...............................................................................................................- 162 -10.4.3 电脑组装处理...............................................................................................................- 162 -10.4.4 检测处理.......................................................................................................................- 162 -10.5目标函数 (162)10.6优化 (163)10.6.1 优化步骤.......................................................................................................................- 163 -10.6.2 Model Optimization 4.0设置窗口介绍..................................................................- 163 -10.6.3 进行优化设置...............................................................................................................- 165 -10.6.4 运行优化与结果分析...................................................................................................- 165 -第十一章多原料多阶段加工仿真系统设计.................................................................................- 166 -11.1加工系统描述 (166)11.2加工系统数据 (166)11.3仿真模型的建立 (166)11.3.1 元素定义（Define）...................................................................................................- 166 -11.3.2 元素显示（Display）的设置.....................................................................................- 167 -11.3.3 各个元素细节（Detail）设计...................................................................................- 167 -11.3.4 工艺流程图的显示.......................................................................................................- 169 -11.4模型运行和数据分析 (171)11.5模型的进一步完善 (171)第十二章垃圾回收物流仿真系统.................................................................................................- 173 -12.1垃圾回收物流系统介绍 (173)12.2数据信息 (173)12.2.1 地理位置及需求信息...................................................................................................- 173 -v12.2.2 与运输车辆有关的信息...............................................................................................- 174 -12.2.3 与垃圾相关的信息.......................................................................................................- 174 -12.3系统逻辑结构 (175)12.4仿真模型的建立 (175)12.4.1 元素定义（Define）...................................................................................................- 175 -12.4.2 元素显示（Display）.................................................................................................- 177 -12.4.3 元素详细设计...............................................................................................................- 178 -12.4.4 数据处理子模块...........................................................................................................- 183 -12.4.5 目标函数Objfun()中的程序......................................................................................- 184 -12.5仿真运行与结果分析 (184)vi第一章系统仿真简介在现实世界中，事物并不是孤立存在的。

WITNESS仿真培训实验题

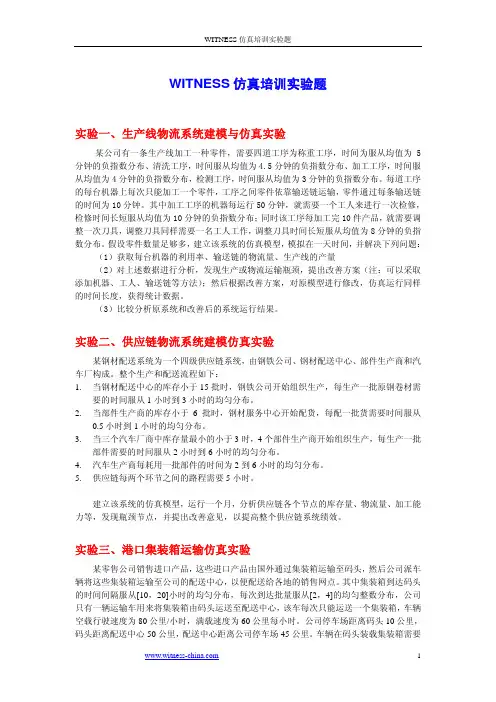

WITNESS仿真培训实验题实验一、生产线物流系统建模与仿真实验某公司有一条生产线加工一种零件，需要四道工序为称重工序，时间为服从均值为5分钟的负指数分布、清洗工序，时间服从均值为4.5分钟的负指数分布、加工工序，时间服从均值为4分钟的负指数分布，检测工序，时间服从均值为3分钟的负指数分布。

每道工序的每台机器上每次只能加工一个零件，工序之间零件依靠输送链运输，零件通过每条输送链的时间为10分钟。

其中加工工序的机器每运行50分钟，就需要一个工人来进行一次检修，检修时间长短服从均值为10分钟的负指数分布；同时该工序每加工完10件产品，就需要调整一次刀具，调整刀具同样需要一名工人工作，调整刀具时间长短服从均值为8分钟的负指数分布。

假设零件数量足够多，建立该系统的仿真模型，模拟在一天时间，并解决下列问题：（1）获取每台机器的利用率、输送链的物流量、生产线的产量（2）对上述数据进行分析，发现生产或物流运输瓶颈，提出改善方案（注：可以采取添加机器、工人、输送链等方法）；然后根据改善方案，对原模型进行修改，仿真运行同样的时间长度，获得统计数据。
