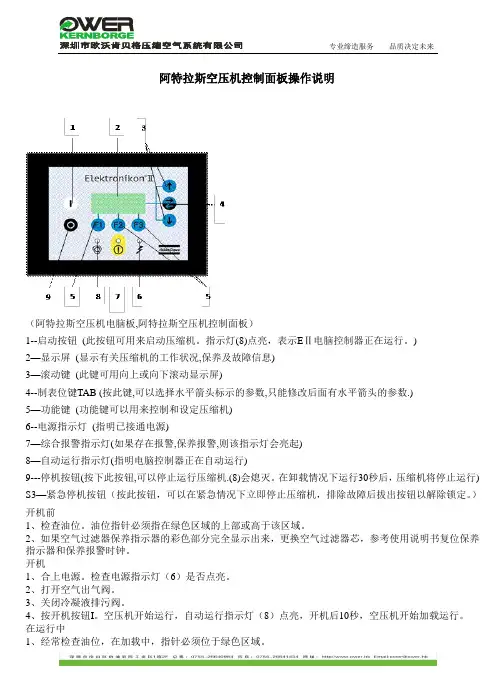

阿特拉斯空压机控制面板操作说明（阿特拉斯空压机电脑板,阿特拉斯空压机控制面板）1--启动按钮(此按钮可用来启动压缩机。
指示灯(8)点亮，表示EⅡ电脑控制器正在运行。
)2—显示屏(显示有关压缩机的工作状况,保养及故障信息)3—滚动键(此键可用向上或向下滚动显示屏)4--制表位键TAB (按此键,可以选择水平箭头标示的参数,只能修改后面有水平箭头的参数.)5—功能键(功能键可以用来控制和设定压缩机)6--电源指示灯(指明已接通电源)7—综合报警指示灯(如果存在报警,保养报警,则该指示灯会亮起)8—自动运行指示灯(指明电脑控制器正在自动运行)9---停机按钮(按下此按钮,可以停止运行压缩机.(8)会熄灭。
在卸载情况下运行30秒后，压缩机将停止运行) S3—紧急停机按钮（按此按钮，可以在紧急情况下立即停止压缩机，排除故障后拔出按钮以解除锁定。
）开机前1、检查油位。
油位指针必须指在绿色区域的上部或高于该区域。
2、如果空气过滤器保养指示器的彩色部分完全显示出来，更换空气过滤器芯，参考使用说明书复位保养指示器和保养报警时钟。
开机1、合上电源。
检查电源指示灯（6）是否点亮。
2、打开空气出气阀。
3、关闭冷凝液排污阀。
4、按开机按钮I。
空压机开始运行，自动运行指示灯（8）点亮，开机后10秒，空压机开始加载运行。
在运行中1、经常检查油位，在加载中，指针必须位于绿色区域。
2、如果指示灯（8）点亮，电脑控制器正自动控制压缩机的加载，卸载，停机和重新启动。
3、经常检查显示屏（2）：空压机的运行状态通过图标显示在显示屏上。
4、如果报警指示灯（7）点亮或闪烁，请排除故障，参考使用说明书。
如果需保养，停机并执行保养措施，参考使用说明书。
5、停机1、按停机按钮O。
指示灯（8）熄灭。
空压机大约卸载运行30秒后停机。
2、在紧急情况下停机，按控制面板旁的红色紧急停机按钮，报警指示灯（7）闪烁。
在重新开机前拨出按钮并按重新设置键解除锁定。
阿特拉斯空压机信号及控制说明
阿特拉斯空压机信号及控制说明
Atlas Copco空压机机组信号及控制说明

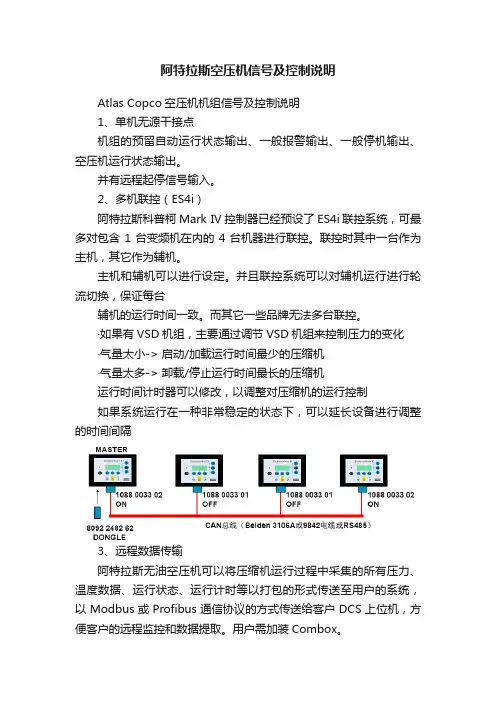

1、单机无源干接点
机组的预留自动运行状态输出、一般报警输出、一般停机输出、空压机运行状态输出。
并有远程起停信号输入。
2、多机联控（ES4i）
阿特拉斯科普柯Mark IV控制器已经预设了ES4i联控系统，可最多对包含1台变频机在内的4台机器进行联控。
联控时其中一台作为主机，其它作为辅机。
主机和辅机可以进行设定。
并且联控系统可以对辅机运行进行轮流切换，保证每台
辅机的运行时间一致。
而其它一些品牌无法多台联控。
·如果有VSD机组，主要通过调节VSD机组来控制压力的变化
·气量太小-> 启动/加载运行时间最少的压缩机
·气量太多-> 卸载/停止运行时间最长的压缩机
运行时间计时器可以修改，以调整对压缩机的运行控制
如果系统运行在一种非常稳定的状态下，可以延长设备进行调整的时间间隔
3、远程数据传输
阿特拉斯无油空压机可以将压缩机运行过程中采集的所有压力、温度数据、运行状态、运行计时等以打包的形式传送至用户的系统，以Modbus或Profibus通信协议的方式传送给客户DCS上位机，方便客户的远程监控和数据提取。
用户需加装Combox。

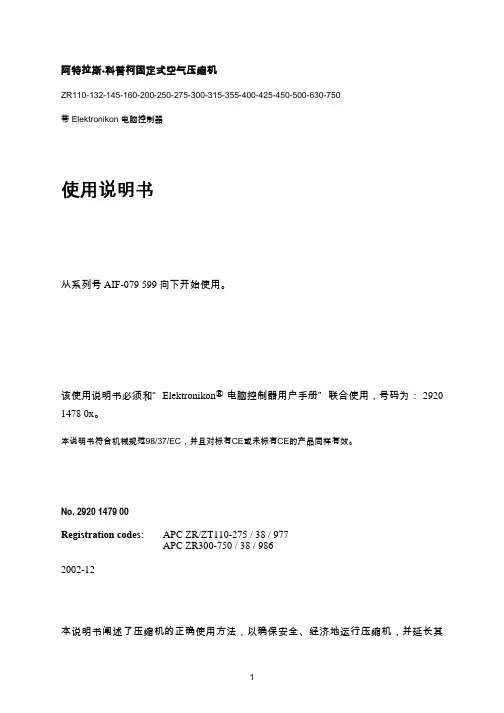

阿特拉斯ZR系列_使用说明书
Running Hours 1075 hrs
Loaded Hours
980 hrs ↓
Mainscreen Help Extra
-Motor Starts -Module Hours -Compressor Outlet -Dp Air Filter -Oil Pressure -Intercooler -Compressor Outlet -Element 1 Outlet
3.4 在运行中
3.5 检查显示屏
3.6 手动加卸载/加载
3.7 停机
3.8 停止使用
4
保养要求
4.1 空压机的预防性的保养计划
4.2 电机的油脂
4.3 油的要求
3
页次
4 4 8 9 11 14 16
18 18 24 25 29 33
34 36 37 38 38 38 39 39 40
41 41 42 42
-Element 2 Outlet -Element 2 Inlet -Cooling Water In -LP Cooling Water Out -Cooling Water Out -Oil Temperature -Emergency Stop -Remote Start/Stop
电机起动次数 控制器运行时间 空压机出气压力 空气过滤器压降 中冷却器温度 空压机出气温度
13
Compressor Outlet 6.4 bar
Automatically Loaded
↓Leabharlann MenuUnload
Automatic Operation
Local Control
Week Timer Active
↓
Mainscreen Help Extra
阿特拉斯ESC8000空气控制系统产品介绍
17
Atlas Copco Airpower 2010
Atlas Copco Airpower 2010
ESC8000空压站房集中控制系统
1.运行效率最优的压缩机
控制系统关键功能
能耗变化控制 优先序列选择 基本负载序列控制 先进后出序列控制 预先制定一台空压机来提升 系统压力
Atlas Copco Airpower 2010
ESC8000空压站房集中控制系统
案例一
ZR90频 繁加卸载 导致变频 机降低输 出效能
结论一：ZR90改为绿颜色的ZR110运行将及大的改善工况并节约大量能源 结论二：ZR90机组压力调节进行停机，ZR160VSD主力调压，达到最佳工况
Atlas Copco Airpower 2010
案例二
调节器模 式，单机频 繁加卸载
结论：QSF机组替换或者变频升级将带来理想的运行工况与节能
Atlas Copco Airpower 2010
总结
ESC8000控制系统的好处
可以显著降低系统压力带 稳固提高系统用气可靠性 提升系统的灵活性 降低操作员的工作量，可实现站 房无人值守 科学管理，与用户的工厂自动化 系统实现无缝对接
Atlas Copco Airpower 2010
Committed to sustainable productivity.
本项目通过阿特拉斯.科普柯专业的系统评估，以可靠的数据分析取信于用户，有效的提高了客户的设备管理水平， 极大的提高了供气的稳定性与可靠性，降低了操作人员的工作强度。 项目进行验收后，节能效果要大于承诺的数字，年节省电费26万，投资回报期10个月。 通过该项目，用户由衷的表示阿特拉斯的服务理念与技术能力已经大大超越了竞争对手。
阿特拉斯控制说明书(空压机)资料

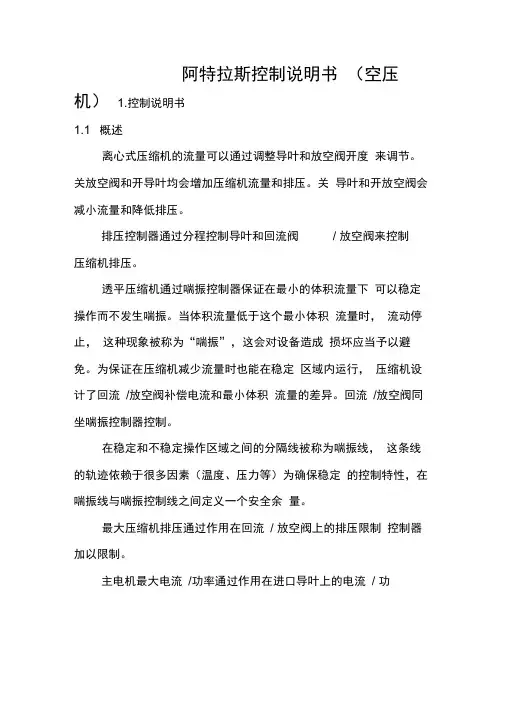

阿特拉斯控制说明书（空压机） 1.控制说明书1.1 概述离心式压缩机的流量可以通过调整导叶和放空阀开度来调节。
