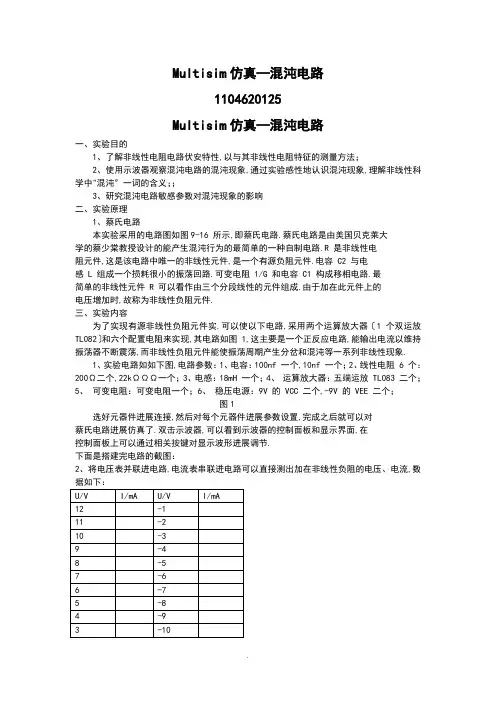

Multisim仿真—混沌电路1104620125Multisim仿真—混沌电路一、实验目的1、了解非线性电阻电路伏安特性，以及其非线性电阻特征的测量方法；2、使用示波器观察混沌电路的混沌现象，通过实验感性地认识混沌现象，理解非线性科学中“混沌”一词的含义；；3、研究混沌电路敏感参数对混沌现象的影响二、实验原理1、蔡氏电路本实验采用的电路图如图9-16 所示，即蔡氏电路。
蔡氏电路是由美国贝克莱大学的蔡少棠教授设计的能产生混沌行为的最简单的一种自制电路。
R 是非线性电阻元件，这是该电路中唯一的非线性元件，是一个有源负阻元件。
电容C2 与电感L 组成一个损耗很小的振荡回路。
可变电阻1/G 和电容C1 构成移相电路。
最简单的非线性元件R 可以看作由三个分段线性的元件组成。
由于加在此元件上的电压增加时，故称为非线性负阻元件。
三、实验内容为了实现有源非线性负阻元件实，可以使以下电路，采用两个运算放大器（1 个双运放TL082）和六个配置电阻来实现，其电路如图1，这主要是一个正反馈电路，能输出电流以维持振荡器不断震荡，而非线性负阻元件能使振荡周期产生分岔和混沌等一系列非线性现象。
1、实验电路如下图，电路参数：1、电容：100nf 一个，10nf 一个；2、线性电阻6 个：200Ω二个，22kΩ二个，2.2kΩ一个，3.3kΩ一个；3、电感：18mH 一个；4、运算放大器：五端运放TL083 二个；5、可变电阻：可变电阻一个；6、稳压电源：9V 的VCC 二个，-9V 的VEE 二个；图1选好元器件进行连接，然后对每个元器件进行参数设置，完成之后就可以对蔡氏电路进行仿真了。
双击示波器，可以看到示波器的控制面板和显示界面，在控制面板上可以通过相关按键对显示波形进行调节。
下面是搭建完电路的截图：2、将电压表并联进电路，电流表串联进电路可以直接测出加在非线性负阻的电压、电流，U/V I/mA U/V I/mA12 0.1579 -1 -0.7691711 2.138 -2 -1.4435210 4.601 -3 -1.847529 4.2867-4 -2.22408 8 3.8801 -5 -2.66057 7 3.4736 -6 -3.06717 6 3.0672 -7 -3.4736 5 2.6606 -8 -3.8801 4 2.2241 -9 -4.28673 3 1.8475 -10 -4.601 2 1.4435 -11 -2.138 1 0.7692 -12 -0.15789 0经过线性拟合得到如下伏安特性曲线：-2246U /V 1197531-1-3-5-7-9I/mA3、使用示波器成像法例如图中，RN 就是我们所需要进行研究的有源非线性负阻。
无源网络中混沌电路的分析

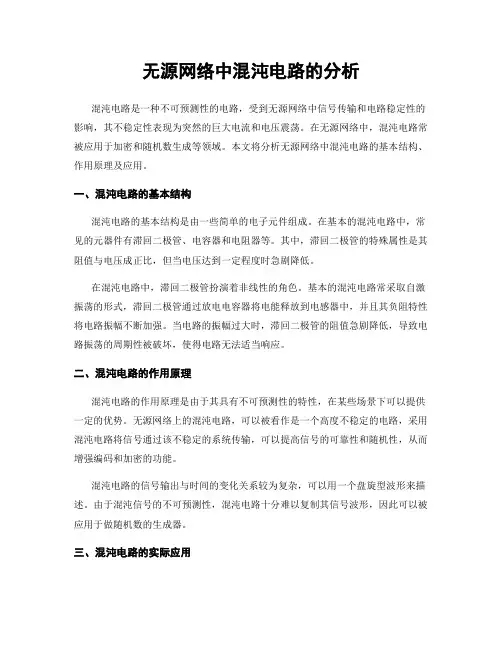

无源网络中混沌电路的分析混沌电路是一种不可预测性的电路，受到无源网络中信号传输和电路稳定性的影响，其不稳定性表现为突然的巨大电流和电压震荡。
