cytoscape简单操作
cytoscape 提取核心处方 方法
cytoscape 提取核心处方方法Cytoscape是一款用于生物信息学和计算生物学研究的开源软件，它提供了一种可视化和分析复杂网络的方法。
在生物医学领域中，蛋白质-蛋白质相互作用网络分析被广泛应用于揭示生物体内重要的生物过程和疾病发生机制。
核心处方是一种从蛋白质-蛋白质相互作用网络中提取具有重要功能的亚网络的方法，是研究生态系统中的关键物种和关键蛋白质的重要工具。
在Cytoscape中进行核心处方提取需要以下几个步骤：1. 构建蛋白质-蛋白质相互作用网络：首先，需要从公开的蛋白质-蛋白质相互作用数据库（如STRING、BioGRID等）中获取相关的相互作用数据，并导入到Cytoscape中。
然后，利用Cytoscape提供的网络编辑工具将这些相互作用数据构建成一个网络图。
2. 确定节点重要性指标：为了确定网络中的重要蛋白质节点，我们需要计算每个节点的重要性指标。
常用的指标有度中心性（Degree Centrality）、介数中心性（Betweenness Centrality）、接近中心性（Closeness Centrality）等。
这些指标可以通过Cytoscape中的插件或网络分析工具来计算和显示。
3. 提取核心亚网络：根据节点重要性指标，我们可以选择最重要的节点作为核心节点，并从核心节点开始向外扩展，逐步添加与核心节点相连接的节点，直到满足某种条件（如节点数目、连通性等）。
这样就可以提取到一个具有重要功能的亚网络，即核心处方。
4. 分析核心亚网络：一旦核心亚网络被提取出来，我们可以利用Cytoscape提供的网络分析工具对其进行进一步的分析。
例如，可以计算和显示核心亚网络的网络特征（如平均节点度、连通性、聚集系数等），寻找节点之间的共有模块（如社团检测），进行生物信息学注释（如基因本体注释、通路富集分析等），甚至进行动态网络模拟等。
总之，Cytoscape提供了一种强大的方法来提取和分析核心处方，帮助研究者理解生物体内复杂网络的结构和功能。
cytoscape用法
cytoscape用法
Cytoscape是一款常用的网络可视化工具，可以用于展示和分析复杂网络数据。
以下是Cytoscape的一些常见用法：
1.导入网络数据：Cytoscape支持导入多种格式的网络数据，包括sif、
csv、txt、xml、json等。
可以通过菜单栏中的File菜单或者Plugins 菜单导入数据。
2.创建网络：如果还没有现成的网络数据，可以使用Cytoscape的
图形界面创建一个新的网络。
在菜单栏中选择New菜单，可以创建一个空的或者基于现有网络的网络。
3.编辑网络：通过Cytoscape的图形界面，可以对网络进行编辑，
包括添加/删除节点、添加/删除边、修改节点/边的属性等。
可以通过菜单栏中的Edit菜单进行编辑。
4.可视化网络：Cytoscape提供了多种可视化网络的方式，包括布局、
颜色、形状、大小等。
可以通过菜单栏中的View菜单进行可视化设置。
5.分析网络：Cytoscape提供了多种网络分析工具，包括网络拓扑分
析、社区发现、网络中心度等。
可以通过菜单栏中的Analyze菜单进行分析。
6.插件管理：Cytoscape支持通过插件扩展其功能，可以通过Plugins
菜单安装和管理插件。
总之，Cytoscape是一款功能强大的网络可视化工具，可以用于展示
和分析复杂网络数据，支持多种数据格式导入、可视化设置、网络分析和插件扩展等功能。
Cytoscape软件画图说明
C y t o s c a p e软件画图说明Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998Cytoscape 软件画图说明1、画图前，先准备两个输入文件。
2、打开cytoscape 软件，导入数据。
导入文件点击File ----Import ----Network点击ok 得到原始图形点击layout ----Apply Preferred Out 改变图形排列方式此处可以用鼠标在画布中拖动图形到合适的位置。
改变画布背景。
点击左侧Contro Panel ----Style---network ---Backgroud paint设置节点之间连线的宽度和颜色 Contro Panel ----Style---Edge节点1，文件中第一列 节点2，文件中第2列连接类型，文件中第3列导入个文件点击File ----Import ----Table设置节点图形属性Contro Panel ----Style---Node1、node大小通过设置Height和Width来控制大小2、Node性状通过设置Shape来控制3、Node填充色通过设置Fill Color来控制4、Node标签的设置点击Properties -- Label Position 宽度颜色点击Label Position来设置标签位置。
这里是一个示范操作，要细致调整标签位置还是要设置Column和Mapping Type两个参数。
设置完成之后图形调节节点之间的距离点击layout ----Scale点击File ----Export----Network View as Graphics。
cytoscape教程

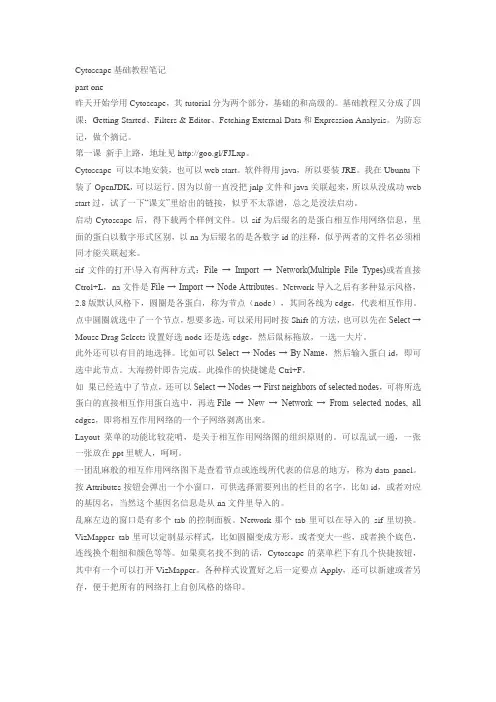

Cytoscape基础教程笔记part one昨天开始学用Cytoscape，其tutorial分为两个部分，基础的和高级的。
基础教程又分成了四课：Getting Started、Filters & Editor、Fetching External Data和Expression Analysis。
为防忘记，做个摘记。
第一课新手上路，地址见http://goo.gl/FJLxp。
Cytoscape 可以本地安装，也可以web start。
软件得用java，所以要装JRE。
我在Ubuntu下装了OpenJDK，可以运行。
因为以前一直没把jnlp文件和java关联起来，所以从没成功web start过，试了一下“课文”里给出的链接，似乎不太靠谱，总之是没法启动。
启动Cytoscape后，得下载两个样例文件。
以sif为后缀名的是蛋白相互作用网络信息，里面的蛋白以数字形式区别，以na为后缀名的是各数字id的注释，似乎两者的文件名必须相同才能关联起来。
sif 文件的打开\导入有两种方式：File → Import → Network(Multiple File Types)或者直接Ctrol+L，na文件是File → Import → Node Attributes。
Network导入之后有多种显示风格，2.8版默认风格下，圆圈是各蛋白，称为节点（node），其间各线为edge，代表相互作用。
点中圆圈就选中了一个节点，想要多选，可以采用同时按Shift的方法，也可以先在Select → Mouse Drag Selects设置好选node还是选edge，然后鼠标拖放，一选一大片。
此外还可以有目的地选择。
比如可以Select → Nodes → By Name，然后输入蛋白id，即可选中此节点。
大海捞针即告完成。
此操作的快捷键是Ctrl+F。
如果已经选中了节点，还可以Select → Nodes → First neighbors of selected nodes，可将所选蛋白的直接相互作用蛋白选中，再选File → New → Network → From selected nodes, all edges，即将相互作用网络的一个子网络剥离出来。
cytoscape使用说明
在数据面板（Data panel） 中选择要显示的节点属性
查看节点属性
选择边属性浏览
选中要显示的边属性
查看边的属性
Agilent Literature Search文献检索插件 /cyto_web/plugins/index.php
检索关键词 是否同时检 索别名 生物种属
从插件菜单（Plugins）中打开cytoprophet插件
首先导入cytoprophet.sif文件
1. 选择整个网络作 为预测对象； 2. 选择MSSC算法； 3. 选择同时预测 DDI Network和G结构域相互作用关系的窗口
Gene Ontology在“功能类”的层面上概括了基因 参与的生命过程。在基因表达谱分析中，GO常用于 提供基因功能分类标签和基因功能研究的背景知识。 Gene Ontology可以用来发掘与基因差异表达现象 关联的“单个特征基因功能类”或“多个特征功能 类”的组合。
/
Cytoscape目前最新版本: 2.7.0
Cytoscape
Cytoscape 2.6.3可由
/download.php?file=cyto2_6_3
下载得到，下载前需要进行简单的注册，输入姓名、 单位、email信息即可。 Cytoscape同时支持Windows、Mac和Linux/Unix。 Cytoscape基于java平台，需首先安装java运行环 境，该软件可由
Cytoscape插件下载
/plugins.php
http://www.psb.ugent.be/cbd/papers/BiNGO/
下载得到的BiNGO.jar存放到 程序安装目录下的plugins
插件安装前：
Cytoscape使用方法
Cytoscape Quick Start1.安装JDK1.632位下载地址：/webapps/download/AutoDL?BundleId=8338364位下载地址：/webapps/download/AutoDL?BundleId=833852.安装Cytoscape2.8.3下载下址：/download.html3.打开Cytoscape 软件，根据菜单导入*.ppi.txt 文件数据：File —> Import —> import network from table（Text/MS Excel）会弹出导入文件的对话框，在对话框中做设置如下：（1）Input file: 选择文件路径（2）Source interaction: column 1（3）Target interaction: column 2（4）Preview: 单击 column 3，此列会变绿，说明此列已可用（5）单击 Import4. 根据菜单调整网络打开互作数据后，点击如下菜单，调整过程如下（可根据自己的爱好或要表达的信息来调整网络）：1）view ——> Show Graphics Details ####将基因的名字显示在节点上2）Layout ——> Cytoscape Layouts —> Force-Directed Layout —> unweighted3）Plugins ——> Network Analysis —> Analyze Network，弹出如下窗口：4）如图所选，Treat the network as undirected —> OK ，会弹出如下窗口：5）如上图，点击 Visualize Parameters（用户也可了解网络的其他属性，如Node Degree Distribution 等，具体信息和意义可以参考cytoscape 的在线帮助或联机帮助），弹出如下图：（1）Map node size to: degree（2）Map node color to: Clustering Coefficient（3）Map edge size to: column 35. 结果说明互作网络中节点(node)的大小与此节点的度(degree)成正比，即与此节点相连的边越多，它的度越大，节点也就越大。
Cytoscape软件画图说明
C y t o s c a p e软件画图说明-CAL-FENGHAI.-(YICAI)-Company One1Cytoscape软件画图说明1、画图前，先准备两个输入文件。
2、打开cytoscape软件，导入数据。
导入文件点击File ----Import ----Network点击ok得到原始图形节点1，文件中第一列节点2，文件中第2列连接类型，文件中第3列点击layout ----Apply Preferred Out 改变图形排列方式此处可以用鼠标在画布中拖动图形到合适的位置。
改变画布背景。
点击左侧Contro Panel ----Style---network ---Backgroud paint设置节点之间连线的宽度和颜色Contro Panel ----Style---Edge颜色宽度导入个文件点击File ----Import ----Table设置节点图形属性Contro Panel ----Style---Node1、node大小通过设置Height和Width来控制大小2、Node性状通过设置Shape来控制3、Node填充色通过设置Fill Color来控制4、Node标签的设置点击Properties -- Label Position点击Label Position来设置标签位置。
这里是一个示范操作，要细致调整标签位置还是要设置Column和Mapping Type两个参数。
设置完成之后图形调节节点之间的距离点击layout ----Scale鼠标拖动最后，画图导出成pdf文件点击File ----Export----Network View as Graphics11。
Cytoscape使用方法（正式版本）
Cytoscape使⽤⽅法（正式版本）Cytoscape2.6使⽤⼿册郑国毅译⽬录⽬录 (1)⼀、Cytoscape介绍及其安装的⼀些要求： (2)Cytoscape2.6的新特点 (2)Cytoscape的安装 (3)系统性能的要求 (3)安装过程 (3)开始应⽤ (3)内存的消耗说明 (4)栈的⼤⼩分配 (4)Cytoscape的界⾯ (5)菜单 (6)File（⽂件） (6)Edit（编辑） (7)View（视图） (7)Select(选择) (7)Layout（布局） (7)Plugins（插件） (8)Help（帮助） (8)⼆、⼊门Cytoscape (9)三、Cytoscape中基本的数据表达分析 (16)⼀、Cytoscape介绍及其安装的⼀些要求：Cytoscape是⼀个专注于开源⽹络可视化和分析的软件。
它的核⼼是提供基础的功能布局和查询⽹络，并依据基本的数据的结合成可视化⽹络。
它可以通过插件扩展的，为了适应快速发展的附加的计算分析和和其他功能。
他最先⽤于⽣物学，为了整合分⼦间相互作⽤的⽹络（⾼复杂的，和其他的分⼦状态信息）。
虽然适应任何分⼦系统的结构和相互关系。
他是⾮常强⼤的，在于联合⼤的数据库（蛋⽩质，DNA，和对⼈类和⽣物⽇益重要的遗传）。
Cytoscape允许可视化的⽹络与⽂件，显型，其它分⼦状态信息，和链接⽹络到功能注释。
Cytoscape的重要组织⽅式是⽹络，因⼦，蛋⽩质和分⼦⽤点表⽰，两点间的交互关系⽤链接也就是边Cytoscape的发展Cytoscape软件是由以下的机构联合完成的：Institute for Systems Biology (Leroy Hood lab), theUniversity of California San Diego (Trey Ideker lab), Memorial Sloan-Kettering Cancer Center (ChrisSander lab), the Institut Pasteur (Benno Schwikowski lab), Agilent Technologies (Annette Adler lab) andthe University of California, San Francisco (Bruce Conklin lab).可以访问 /doc/e683ba9bd6d8d15abe23482fb4daa58da0111ccd.html 得知详细情况许可Cytoscape是受the GNU LGPL (Lesser General Public License)保护的。
Cytoscape软件画图说明书
Cytoscape软件画图说明1、画图前，先准备两个输入文件。
2、打开cytoscape软件，导入数据。
导入edge.txt文件点击File ----Import ----Network点击ok得到原始图形节点1，文件中第一列节点2，文件中第2列连接类型，文件中第3列点击layout ----Apply Preferred Out 改变图形排列方式此处可以用鼠标在画布中拖动图形到合适的位置。
改变画布背景。
点击左侧Contro Panel ----Style---network ---Backgroud paint设置节点之间连线的宽度和颜色Contro Panel ----Style---Edge颜色宽度导入node.txt个文件点击File ----Import ----Table设置节点图形属性Contro Panel ----Style---Node1、node大小通过设置Height和Width来控制大小2、Node性状通过设置Shape来控制3、Node填充色通过设置Fill Color来控制4、Node标签的设置点击Properties -- Label Position点击Label Position来设置标签位置。
这里是一个示范操作，要细致调整标签位置还是要设置Column和Mapping Type两个参数。
设置完成之后图形调节节点之间的距离点击layout ----Scale鼠标拖动最后，画图导出成pdf文件点击File ----Export----Network View as Graphics。
Cytoscape新手看过来!
Cytoscape新⼿看过来!分享⽣物信息分析的使⽤⽅法、软件、数据库，分析思路Cytoscape 是⼀个专注于开源⽹络可视化和分析的软件。
Cytoscape的核⼼是⽹络（图），其中的节点（node）是基因、蛋⽩质或分⼦，其中的连接则是这些⽣物结构之间的相互作⽤。
其最强⼤的功能还是⽤于⼤规模蛋⽩质--蛋⽩质相互作⽤、蛋⽩质--DNA和遗传交互作⽤的分析。
通过Cytoscape，你可以在可视化的环境下将这些⽣物⽹络跟基因表达、基因型等各种分⼦状态信息整合在⼀起，还能将这些⽹络跟功能注释数据库链接在⼀起（可以通过插件架构进⾏扩展，开发新功能）。
让我们⼀起来探索吧！1）安装2）运⾏可以选⽤软件下载时⾃带的sampleData⽂件下的数据进⾏测试。
数据背景信息介绍如下：Gal1、Gal4和Gal80都是酵母转录因⼦，在相互作⽤⽹络⾥分别对应YBR020W、YPL248C和YML051W。
相互作⽤有两种类型：protein-protein (pp)和protein-DNA(pd)。
表达量信息分别是Gal1、Gal4和Gal80的表达异常情况下的值。
galFiltered.csv是互作⽹络⽂件，galExpData.csv 是表达量信息（属性）⽂件。
现在我们要看这三个转录因⼦表达异常影响到的基因。
a) 数据⽂件导⼊互作⽹络数据⽂件按照File → Import → Network或者使⽤快捷键导⼊，之后按照要求导⼊互作⽹络数据⽂件；属性⽂件按照File → Import → Node Attributes或者使⽤快捷键导⼊，快捷键导⼊⽂件如下图所⽰：b) 调整node显⽰c) 调整node填充⾊（基于基因表达量）d) 调整node形状（Pvalue）e) 过滤数据（基于互作关系）f) 结合⽬的选择：i. 点击选中3个核⼼基因（Gal1、Gal4和Gal80）；ii. 进⼀步选出与核⼼基因相关的周边点和边（Frist Neighbors of Selected Nodes），单独显⽰被选中的点和边；g) 导出图⽚位图：jpg和png，⽮量图：pdf和svg。
cytohubba的操作方法
cytohubba的操作方法
CytoHubba是Cytoscape软件用于识别hub节点的插件，操作步骤如下：
1. 准备好网络文件，导入Cytoscape中。
2. 打开cytohubba的界面，点击“calculate”。
3. 在计算方法的选择中，上方“hubba nodes”为通过特定方法选择top
数量的hub节点，下方“particular nodes”为选则特定的节点分析。
4. 当选择top的hub节点后，可设定top数量及方法。
5. 选择合适的方法后，按下方“submit”提交，右侧结果界面会出现hub
节点的label及排序，导出保存表格还包括score。
6. 网络界面会展示这些hub节点在网络中的连接情况，节点颜色越深代表
分值越高。
以上步骤仅供参考，建议咨询专业人士获取准确信息。
cytoscape中的kegg算法
cytoscape中的kegg算法
在Cytoscape 中，KEGG 算法可以用于进行通路分析。
这个算法可以帮助我们理解生物分子在细胞中的相互作用和调控机制。
在Cytoscape 中进行KEGG 算法分析的基本步骤如下：
导入你的网络数据：你可以将你的网络数据导入Cytoscape，这里的数据通常是以Node-Node 关系的形式呈现的。
选择"Network Analysis" -> "KEGG Orthology"。
在这个对话框中，你需要输入你的网络数据，并选择你感兴趣的物种。
点击"Run"。
Cytoscape 将运行KEGG 算法，并为你生成一个包含KEGG Orthology 信息的新的网络。
分析结果：你可以在新的网络上查看和分析结果。
每个节点代表一个KEGG Orthology，边表示这些Orthology 之间的关联。
以上是使用Cytoscape 进行KEGG 算法分析的基本步骤，具体的操作可能会根据Cytoscape 的版本和你的数据有所不同。
如果你在使用过程中遇到问题，建议查阅Cytoscape 的官方文档或者寻求专业人士的帮助。
专题Cytoscape教学
06
Cytoscape常见问题及解决方 案
定义：Cytoscape是一个开源的、免费的网络可视化工具，用于分析和理解复杂的网络结构 特点：支持多种网络格式，包括蛋白质相互作用、基因调控网络等 功能：提供丰富的可视化效果和交互功能，帮助用户更好地理解网络结构和关系 应用领域：生物信息学、系统生物学、网络科学等
节点选项卡：用于 管理节点属性
添加标题
边选项卡：用于管 理边属性
添加标题
布局选项卡：用于 管理布局属性
添加标题
插件选项卡：用于 管理插件属性
添加标题
帮助选项卡：提供 帮助文档和教程
从文件导入
从数据库导入
从文本文件导入
从其他软件导入
节点添加、删除与编 辑
边添加、删除与编辑
节点与边的属性设置
节点与边的布局调整
,a click to unlimited possibilities
01 单 击 添 加 目 录 项 标 题
02 C y t o s c a p e 概 述
03 C y t o s c a p e 安 装 与 配 置
04 C y t o s c a p e 基 本 操 作
05 C y t o s c a p e 进 阶 操 作
交互式图形界面
支持多种数据格式
丰富的网络分析算法
可视化网络结构和节点关 系
生物信息学 化学信息学 系统生物学 药物发现
下载Cytoscape软件安装包 解压安装包，找到“Cytoscape”文件夹 打开“Cytoscape”文件夹，找到“CytoscapeInstaller”应用程序 双击“CytoscapeInstaller”应用程序，按照提示进行安装 安装完成后，在桌面或开始菜单中找到Cytoscapytoscape插件
cytoscape中文简单操作流程说明
Cytoscape简单操作步骤1.构建网络可以新建一个空白网络,也可以使用自己的数据导入构建网络,以下是导入数据构建网络:点击File—Import—network from table(text/ms excel)Input file列选择自己要导入的文件然后选择你要建立链接的两列,当前我是要聚簇图,所以我选的source列为自身的id, target列为当前id所在簇,其它列目前都是打的叉,这意味着画图时不考虑他们,如果你想把他们作为边的属性添加到画图中,只需要点一下该列,变成对勾即可Interaction type一般默认就可以(这个选项不是很清楚,默认是pp类型)设置好之后点击import这样简单的网络已经建成2.设置网络默认的网络部署为grid layout,你可以自己选择自己需要的layout,点击工具栏中layout,选择其它布局,我们用的是force-direct layout这样比grid layout好看多了,接下来我们对簇做一些设置首先我们导入节点属性File—import—attribute from table选择你要导入的属性文件,我们当前的属性文件即每个节点与它对应的簇点击import然后点击data panel下第一个按钮,你会发现节点多了两个属性,一个是column1,一个是column2,点击之后打上对勾,data panel下就会出现这两个属性列节点自带的属性其实还有很多,如果还想填其它自带属性,在界面中随机选一个点右键,选择visual mapping bypass那里还有很多接下来设置簇的颜色点击vizMapper下面会有很多节点的属性,以及边的属性找到node color双击点击node color旁边的please select a v….,我们选择刚才导入的属性column2点击Mapping Type旁边的please select a m….选择continuous Mapping然后双击Graphical view我们需要简单设置一些参数,点击min/max因为我们当前只有0-4簇,所以最小为0,最大为4,点击ok,然后可以点击add多加一些分割符(如图蓝色为add之后新加的)默认颜色为黑和白,想要换别的颜色,双击两个分隔符之间的颜色去,选择自己想要的颜色选好之后,界面中所有点颜色发生改变这是对于整体颜色的设置,在图中,我们相对簇中心点设置另外的颜色以及形状,选择簇中心点右键visual mapping bypass选择node shape,我们选正方形,然后点击apply点击visual mapping bypass选择node color,设置颜色,如下:这时我们点击data panel中第一个按钮,发现多了两个属性,一个是node.fillcolor,一个是node.shape,这样我们设置别的点时就不需要刚才那么麻烦,换另外一个点,单击Data panel中如下,我们只需要在这里添加就可以改变节点我们可能想知道每个点的id是多少,在工具栏中选择view—show graphics details,如图设置节点的id大小颜色都是右键……接下来设置一下边(node属性也可以这么操作,只不过接下来的操作是对整个网络中所有的点或边来操作的):双击defaults下的图片最下方选择edge我们可以设置一系列的操作图中点太小,我们可能想放大看一些部分点,点击放大缩小按钮,或者直接使用鼠标滑轮但是我们发现放大后很多点都看不到了,也没法移动,这时候就需要另一个面板的操作了再次选择回Network界面我们发现下面这个界面也显示着我们的图片,拖动一下它看看拖动它我们可以选择我们想看的部分此外,我们可能需要选择一些点,对这些点进行集体操作点击filters在第二个下拉列表中选择属性,即你根据该属性来选择点,我们还是选择column2然后点击add双击颜色较深部分,会弹出窗口我们在这里设置,比如说我们现在就想处理簇0的所有点,那么我们设计最高和最低都为0点击ok我们看data panel中已经帮我们选出了所有簇0的数据这样我们设置簇0所有的点,比如我们设置所有点的颜色为(0,250,0)先手动设置一个,然后右键点击它有复制到整个属性列的选项最后保存点击类似照相机的形状,有很多中格式,自己选择这是在这次画图中学到的一些东西,cytoscape还是很强大的,我学的这些都是些皮毛,有机会继续深入研究一下.。
Cytoscape的使用方法（带图片解析）
Cytoscape的使用方法（带图片解析）最近在做网络构建的课题，用到了cytoscape软件，所以把软件的用法总结了一下。
cytoscape是由许多研究单位共同合作开发的一个开放源码的生物信息分析软件。
研究单位包括加州大学圣地亚哥分校的Trey Ideker 实验室，加州大学旧金山分校的Bruce Conklin实验室，Pasteur研究院的Benno Schwikowski实验室，Memorial_Sloan-Kettering癌症研究中心的Chris Sander实验室，Institute forSystems Biology的Leroy Hood实验室。
首先这个软件是基于JAVA的一款多功能软件，在安装好相应版本的JAVA之后，安装的cytoscape才可以正常运行。
一、输入文件支持多种输入格式，可以保存工程文件，支持多种布局的方式，支持导出图像，样式可以做丰富的调整，智能的选择过滤。
1、 edge文件格式：tsv（制表符分隔的txt是一样的），csv（逗号分隔的），xls，xlsx文件等,一般两种tsv文件就足够我们使用了。
下面就是一个典型的三列tsv格式的文件示例，第一列是原节点，第三列是目标节点，第二列是两者的相互作用关系，这里的作用关系标示了不同类型，在后面的网络设置中大家可以看到它的妙处，而这里的source与target都是数字，怎样转换为我们想看到的基因名字呢，这里也是先留一个问题，后面解释。
figure 12、 node属性文件figure 2可以导入，可以用来解决我们上面的问题，将edge文件中的数字替换成可视化的简单的基因名字。
二、导入数据打开软件之后出现如下界面：figure 3可以点击上面的物种名字选择一个实例来学习，也可以直接选择空的network用来导入数据，例如我选择了Arabidopsis，就出现了如下的界面，图示的是一个已经做好的网络的例子：figure 4用户界面：figure 5(来自网络) 1、导入数据figure 6figure 7（来自网络）2、导入属性文件figure 8figure 9（来自网络）3、布局figure 10三、高级功能1、调整样式（1）基本样式figure 11figure 12（2）节点样式figure 13figure 14figure 15（来自网络）（3）边样式figure 16figure 17figure 18（来自网络）2、改节点名称figure 19 (来自网络) 3、改边的颜色figure 20（来自网络）4、调控网络各项指标统计figure 21得到的结果会出现在一个新的面板当中：figure 225、改变节点大小这里需要强调很重要的一点是，在对这里的改变节点大小进行操作之前，如果是想通过节点连接的边的数量进行梯度设定的话，是必须要进行上面第四步的统计分析的，否则没有Degree选项出现：figure 23（来自网络）双击上面梯度设置的区域可以出来控制面板进行修改：figure 24四、选择过滤1、节点的选择节点的选择可以通过将目标节点放在一个文件中导入，如果节点数少的话可以手动点选：figure 252、子网络的选择与分离再将节点点选之后，如果想把其与大网络分离的话就点击菜单的图标栏里倒数第四个图标，就可以得到下面第二张图的结果：figure 26figure 27六、导出图片数据的导出可以是网络文件，表格文件或者是图片文件，图片文件包括多种图片格式以及pdf格式，对比图标的形态，下图所示的左侧两个是快速导入文件的图标：figure 28七、表达分析Cytoscape还可以导入基因的表达值，将不同的表达值进行颜色的梯度展示，由于我的分析没有这部分数据所以将网络上学到的图片做了几个截图：figure 29figure 30figure 31figure 32figure 33figure 34figure 35figure 36figure 37figure 38figure 39八、还有什么Cytoscape提供了很多外接的数据库，右键点击相应节点，出现的选项里面选择externallinks，里面有以下所示连接的数据库：figure 40此外，基于大量功能强大的插件的开发，以下的功能也很全面：GO分析：BiNGOPathway分析：CytoKegg、KEGGscape等模块与复合物分析：jActiveModules+BiNGO。
[重磅]手把手教你玩Cytoscape
![[重磅]手把手教你玩Cytoscape](https://img.taocdn.com/s3/m/5fc38b8b70fe910ef12d2af90242a8956becaae4.png)
[重磅]⼿把⼿教你玩Cytoscape⾮常感谢北京协和医学院药⽤植物研究所于猛⽼师的分享。
在这个看颜值的世界，⼀张狂拽酷炫的图不仅有助于解释⽂章的精髓，更能吸引审稿⼈和读者的眼球。
随着⾼通量多组学的兴起，数据分析与整合、以及可视化变得越来越重要。
今天omicsPie将⼿把⼿教你玩Cytoscape！当然，Cytoscape软件的功能⾮常强⼤，本次只针对我们常⽤的关联分析可视化进⾏了整编。
⼀⼝吃不成⼤胖⼦，那都得天天吃。
Learning by doing，且⾏且珍惜！别忘了转发评论点赞打赏，这才对得起于⽼师和⼩编的⾟苦啊！（结尾有彩蛋，⾃⼰慢慢体会）Ready, Go！C. Zhang et al. / EBioMedicine 2 (2015) 968–984⼩伙伴们阅读⽂献看到这样炫酷的关联图时，您是否眼前⼀亮？其实这样的图可以通过很多软件来实现，⽐如Gephi, R, Cytoscape……下⾯我们⼀起⽤最短的时间学习⼀下怎样⽤Cytoscape软件做关联图吧！Cytoscape简介Cytoscape是⼀款图形化显⽰⽹络并进⾏分析和编辑的软件，它⽀持多种⽹络描述格式，也可以⽤以Tab制表符分隔的⽂本⽂档或Microsoft Excel⽂件作为输⼊，或者利⽤软件本⾝的编辑器模块直接构建⽹络。
软件官⽹：/各版本下载地址：/download_old_versions.htmlCytoscape的核⼼是⽹络，最简单的⽹络图包括节点（node）和边（edge）。
节点是你的关联变量，可以是基因、蛋⽩，代谢物质或者miNRA等等；节点与节点之间的连接 (edge) 代表着这些变量之间的相互作⽤。
⼀张简单的⽹络结构，⽐如下图。
但是想要拥有CNS级别的⾼⼤上，就需要下功夫了！格式（⾮常重要）关联数据格式（⾮常重要）Cytoscape关联数据正所谓条条⼤路通罗马，有很多种⽅法可以编辑数据集，数据关联格式也并⾮唯⼀，现在介绍给⼤家的是⾃认为⽐较⽅便的⼀种格式。
cytoscape教程
Cytoscape基础教程笔记part one昨天开始学用Cytoscape，其tutorial分为两个部分，基础的和高级的。
基础教程又分成了四课：Getting Started、Filters & Editor、Fetching External Data和Expression Analysis。
为防忘记，做个摘记。
第一课新手上路，地址见http://goo.gl/FJLxp。
Cytoscape 可以本地安装，也可以web start。
软件得用java，所以要装JRE。
我在Ubuntu下装了OpenJDK，可以运行。
因为以前一直没把jnlp文件和java关联起来，所以从没成功web start过，试了一下“课文”里给出的链接，似乎不太靠谱，总之是没法启动。
启动Cytoscape后，得下载两个样例文件。
以sif为后缀名的是蛋白相互作用网络信息，里面的蛋白以数字形式区别，以na为后缀名的是各数字id的注释，似乎两者的文件名必须相同才能关联起来。
sif 文件的打开\导入有两种方式：File → Import → Network(Multiple File Types)或者直接Ctrol+L，na文件是File → Import → Node Attributes。
Network导入之后有多种显示风格，2.8版默认风格下，圆圈是各蛋白，称为节点（node），其间各线为edge，代表相互作用。
点中圆圈就选中了一个节点，想要多选，可以采用同时按Shift的方法，也可以先在Select → Mouse Drag Selects设置好选node还是选edge，然后鼠标拖放，一选一大片。
此外还可以有目的地选择。
比如可以Select → Nodes → By Name，然后输入蛋白id，即可选中此节点。
大海捞针即告完成。
此操作的快捷键是Ctrl+F。
如果已经选中了节点，还可以Select → Nodes → First neighbors of selected nodes，可将所选蛋白的直接相互作用蛋白选中，再选File → New → Network → From selected nodes, all edges，即将相互作用网络的一个子网络剥离出来。
cytoscape软件画图说明
Cytoscape软件画图说明
1、画图前,先准备两个输入文件。
2、打开cytoscape软件,导入数据。
导入edge、txt文件
点击----Network
节点1,文件中第一列
节点2,文件中
第2列
连接类型,文件
中第3列
点击ok得到原始图形
点击layout ----Apply Preferred Out 改变图形排列方式
此处可以用鼠标在画布中拖动图形到合适的位置。
改变画布背景。
点击左侧Contro Panel ----Style---network ---Backgroud paint
设置节点之间连线的宽度与颜色Contro Panel ----Style---Edge
导入node、txt个文件点击----Table 宽度颜色
设置节点图形属性
Contro Panel ----Style---Node
1、node大小
通过设置Height与Width来控制大小
2、Node性状
通过设置Shape来控制
3、Node填充色
通过设置Fill Color来控制
4、Node标签的设置
点击Properties -- Label Position
点击Label Position来设置标签位置。
这里就是一个示范操作,要细致调整标签位置还就是要设置Column与Mapping Type两个参数。
设置完成之后图形
调节节点之间的距离
点击layout ----Scale
鼠标拖动
最后,画图导出成pdf文件点击View as Graphics。
Cytoscape软件画图说明书
Cytoscape软件画图说明1、画图前，先准备两个输入文件。
2、打开cytoscape软件，导入数据。
导入edge.txt文件点击File ----Import ----Network点击ok得到原始图形节点1，文件中第一列节点2，文件中第2列连接类型，文件中第3列点击layout ----Apply Preferred Out 改变图形排列方式此处可以用鼠标在画布中拖动图形到合适的位置。
改变画布背景。
点击左侧Contro Panel ----Style---network ---Backgroud paint设置节点之间连线的宽度和颜色Contro Panel ----Style---Edge颜色宽度导入node.txt个文件点击File ----Import ----Table设置节点图形属性Contro Panel ----Style---Node1、node大小通过设置Height和Width来控制大小2、Node性状通过设置Shape来控制3、Node填充色通过设置Fill Color来控制4、Node标签的设置点击Properties -- Label Position点击Label Position来设置标签位置。
这里是一个示范操作，要细致调整标签位置还是要设置Column和Mapping Type两个参数。
设置完成之后图形调节节点之间的距离点击layout ----Scale鼠标拖动最后，画图导出成pdf文件点击File ----Export----Network View as Graphics。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Cytoscape简单操作步骤
1.构建网络
可以新建一个空白网络,也可以使用自己的数据导入构建网络,以下是导入数据构建网络: 点击File—Import—network from table(text/ms excel)
Input file列选择自己要导入的文件
然后选择你要建立链接的两列,当前我是要聚簇图,所以我选的source列为自身的id, target列为当前id所在簇, 其它列目前都是打的叉,这意味着画图时不考虑他们,如果你想把他们作为边的属性添加到画图中,只需要点一下该列,变成对勾即可
Interaction type一般默认就可以(这个选项不是很清楚,默认是pp类型)
设置好之后点击import
这样简单的网络已经建成
2.设置网络
默认的网络部署为grid layout,你可以自己选择自己需要的layout,点击工具栏中layout,选择其它布局,我们用的是force-direct layout
这样比grid layout好看多了,接下来我们对簇做一些设置
首先我们导入节点属性
File—import—attribute from table选择你要导入的属性文件,我们当前的属性文件即每个节点与它对应的簇
点击import
然后点击data panel下第一个按钮,你会发现节点多了两个属性,一个是column1,一个是column2,点击之后打上对勾, data panel下就会出现这两个属性列
节点自带的属性其实还有很多,如果还想填其它自带属性,在界面中随机选一个点右键,选择visual mapping bypass那里还有很多
接下来设置簇的颜色
点击vizMapper 下面会有很多节点的属性,以及边的属性
找到node color双击
点击node color旁边的please select a v….,我们选择刚才导入的属性column2 点击Mapping Type 旁边的please select a m….选择continuous Mapping
然后双击Graphical view
我们需要简单设置一些参数,点击min/max
因为我们当前只有0-4簇,所以最小为0,最大为4,点击ok,然后可以点击add多加一些分割符(如图蓝色为add之后新加的)
默认颜色为黑和白,想要换别的颜色,双击两个分隔符之间的颜色去,选择自己想要的颜色
选好之后,界面中所有点颜色发生改变
这是对于整体颜色的设置,在图中,我们相对簇中心点设置另外的颜色以及形状,选择簇中心点右键visual mapping bypass选择node shape,我们选正方形,然后点击apply
点击visual mapping bypass选择node color,设置颜色,如下:
这时我们点击data panel中第一个按钮,发现多了两个属性,一个是node.fillcolor,一个是node.shape, 这样我们设置别的点时就不需要刚才那么麻烦,换另外一个点,单击
Data panel中如下,我们只需要在这里添加就可以改变节点
我们可能想知道每个点的id是多少,在工具栏中选择view—show graphics details,如图
设置节点的id大小颜色都是右键……
接下来设置一下边(node属性也可以这么操作,只不过接下来的操作是对整个网络中所有的点或边来操作的):
双击defaults下的图片
最下方选择edge
我们可以设置一系列的操作
图中点太小,我们可能想放大看一些部分点,点击
放大缩小按钮,或者直接使用鼠标滑轮
但是我们发现放大后很多点都看不到了,也没法移动,这时候就需要另一个面板的操作了再次选择回Network界面
我们发现下面这个界面也显示着我们的图片,拖动一下它看看
拖动它我们可以选择我们想看的部分
此外,我们可能需要选择一些点,对这些点进行集体操作点击filters
在第二个下拉列表中选择属性,即你根据该属性来选择点,我们还是选择column2
然后点击add
双击颜色较深部分,会弹出窗口
我们在这里设置,比如说我们现在就想处理簇0的所有点,那么我们设计最高和最低都为0
点击ok
我们看data panel中已经帮我们选出了所有簇0的数据
这样我们设置簇0所有的点,比如我们设置所有点的颜色为(0,250,0) 先手动设置一个,然后右键点击它有复制到整个属性列的选项
最后保存点击类似照相机的形状,有很多中格式,自己选择
这是在这次画图中学到的一些东西,cytoscape还是很强大的,我学的这些都是些皮毛,有机会继续深入研究一下.。
