DCDC电源设计方案
DCDC模块电源的反馈电路和设计方法
DCDC模块电源的反馈电路和设计方法1.设定输出电压：根据所需的应用要求，确定DCDC模块的输出电压。
这个输出电压将是反馈电路中的一个参考值。
2.选择参考源：选择一个合适的参考源来提供稳定的参考电压。
这可以是一个精确的参考源芯片，如LM4140或ADR5040，或者是使用电阻分压电路来生成基准电压。
3.设计误差放大器：误差放大器是反馈电路的核心部分，它将输出电压与参考电压进行比较，并生成误差信号。
这个误差信号将用于调整模块的控制电路。
误差放大器通常使用运算放大器来实现，可以使用标准的运算放大器芯片，如LM358或OPA3414.设计比较器：比较器是用于将输出电压与参考电压进行比较的电路。
它生成一个逻辑信号，表示输出电压是否高于或低于参考电压。
比较器可以使用专门的比较器芯片，如LM393或LM311，或者使用运算放大器来实现。
5.设计控制电路：控制电路根据误差信号和比较器的输出来调整开关管的导通时间。
控制电路可以使用数字控制器、模拟控制器或专门的控制芯片来实现。
这个控制电路应该能够根据误差信号的大小和方向来调整开关管的导通时间。
6.添加过压和欠压保护：为了保护DCDC模块和负载，可以添加过压和欠压保护电路。
这些保护电路可以根据输出电压的水平来触发开关，从而保护模块和负载。
7.优化滤波和稳压电容：为了提高稳定性和滤波效果，可以在输入和输出端添加滤波电容。
这些电容可以帮助去除电源线上的噪音和纹波，并提供稳定的输出电压。
总结起来，设计DCDC模块的反馈电路需要考虑输出电压、参考源、误差放大器、比较器、控制电路、过压和欠压保护、滤波电容等各个方面。
合理的设计反馈电路可以实现对输出电压的精确控制，并提供稳定可靠的电源。
DCDC模块电源的设计方法
• • •
三种基本的隔离开关电源：
L Vin
Lm
D
Vo
Vin
D1
D2
Vo
S
S
Flyback Converter
正激型变换器
L D1 Vo
Vin
S2
S1
D2
桥式变换器
电感的电磁学定义：
电路的观点：
i(t) + u(t) -
di(t ) u(t ) L dt
磁场的观点：
i(t)
φ
φ
Li(t )
1 B max Bdc B 2
铁磁材料的磁芯损耗的测量：
i(t) LCR Meter
+
u(t) -
根据实际工作的f和 ΔB画出磁芯的磁滞回线 （B-H），磁滞回线的面积即为磁芯损耗
R Q L
1/R代表了磁芯在小信号下的损耗大小。
1/ R
1 QL
Core characteristics analysis(1)
在国际单位制中：B称为磁感应强度，单位：特斯拉 T H称为磁场强度，单位：安培每米 A/m
o 4 107
φ
磁感应强度为B
面积为S
Bds
φ
s
BS
均匀磁场
称为磁通，磁通围绕电流构成一个闭合回路，且大小连续。 B又称为磁通密度
闭合的磁路及磁路中的气隙：
I
磁路长度lc 磁场强度Hc
磁性材料的磁芯损耗：
磁滞损耗：由于磁畴翻转导致的损耗，主要与磁性材 料的性质有关。
涡流损耗：变化的磁通在磁芯形成涡流（感应电流） 导致的损耗，主要与磁性的结晶情况有关。
互相绝缘的硅钢片用来减少涡流损耗。
DCDC变换器的设计方案
DC-DC变换器的设计方案一种模块化高效DC-DC变换器的开发与研制设计方案一、设计任务：设计一个将220VDC升高到600VDC 的DC-DC变换器。
在电阻负载下，要求如下：1、输入电压U=220VDC，输出电压u=600VDC。
2、输出额定电流|;:=2.5A，最大输出电流Iomax=3Ao3、当输入山在小范围内变化时，电压调整率SV W2%（在匕=2.5A时）。
4、当|<在小范围你变化时，负载调整率SI W5%（在||=220VDC时）。
5、要求该变换器的在满载时的效率n±90%o6、输出噪声纹波电压峰-峰值U t）pp<1V（在Ui=220VDC,u=600VDC,［（=2・5A条件下）。
7、要求该变换器具有过流保护功能，动作电流设定在3A o8、设计相关均流电路，实现多个模块之间的并联输出。
二、设计方案分析1、DC-DC升压变换器的整体设计方案主电路图1DC-DC变换器整体电路图如图1升压式DC-DC变换器整体电路所示，该DC/DC电压变换器由主电路、采样电路、控制电路、驱动电路组成；开关电源的主电路单元、样电路单元采、控制电路单元、驱动电路单元组成闭环控制系统，是相对输出电压的自动调整。
控制电路单元以SG3525为核心，精确控制驱动电路，改变驱动电路的驱动信号，达到稳压的目的。
2、DC-DC升压变换器主电路的工作原理DC-DC功率变换器的种类很多。
按照输入/输出电路是否隔离来分，可分为非隔离型和隔离型两大类。
非隔离型的DC-DC变换器又可分为DC600V降压式、升压式、极性反转式等几种；隔离型的DC-DC 变换器又可分为单端正激式、单端反激式、双端半桥、双端全桥等几种。
下面主要讨论非隔离型升压式DC-DC 变换器的工作原理。
图2(a )DC-DC变换器主电路图2(b )DC-DC 变换器主电路图2(a )是升压式DC-DC 变换器的主电路，它主要由开关变换电路、高频变压电路、整流电路、输出滤波电路四大部分组成；图1(b )是用matlab 模拟主电路 DC220V出的升压式DC-DC变换器的主电路图。
DCDC模块电源的设计方法
DCDC模块电源的设计方法DC/DC模块是一种常见的电源转换模块，用于将直流电压的输入转换为不同的直流电压输出。
在设计DC/DC模块电源时，需要考虑多个因素，包括输入输出电压、电流要求、效率、稳定性以及电磁兼容性等。
下面我将详细介绍DC/DC模块电源的设计方法。
1.确定输入输出电压要求首先需要确定所需的输入和输出电压。
输入电压通常由电池、直流电源或其他电源提供，而输出电压则取决于所需的系统要求。
输入输出电压的选择应考虑到系统需求和电源模块的规格。
2.选择适当的拓扑结构DC/DC模块有多种拓扑结构可供选择，包括升压、降压、升降压和反激式等。
选择适当的拓扑结构取决于输入输出电压的差异、负载特性和成本要求等因素。
常用的拓扑结构有Buck、Boost、Buck-Boost和Cuk等。
3.计算元件参数在设计DC/DC模块电源时，需要计算和选择适当的元件参数，包括电感、电容、开关管和保护元件等。
这些元件的选择应根据输入输出电流、电压波动、功率损耗和效率要求等因素进行。
4.设计反馈回路DC/DC模块电源需要一个反馈回路以保持输出电压的稳定性。
常见的反馈方式有电压模式和电流模式控制回路。
选择适当的反馈方式取决于系统要求、稳定性和响应速度等因素。
5.优化功率转换效率为了提高DC/DC模块电源的效率，可以采取以下几个方法：-选择低功耗开关管和驱动电路，减少开关损耗；-优化电感参数，降低电感损耗；-使用高效的控制策略和调制技术。
6.考虑电磁兼容性在设计DC/DC模块电源时，还需要考虑电磁兼容性问题。
这包括减少电源模块对其他电子系统的电磁干扰，并对外界干扰具有一定的抗扰度。
为此，可以采取以下几个措施：-使用屏蔽材料和滤波器降低辐射和传导干扰；-应用良好的接地和屏蔽设计；-合理布局和排布电路板。
7.进行模拟和仿真在设计DC/DC模块电源时，可以使用模拟和仿真工具进行电路设计和性能评估。
这可以帮助验证设计的准确性和系统性能，减少实际测试的时间和成本。

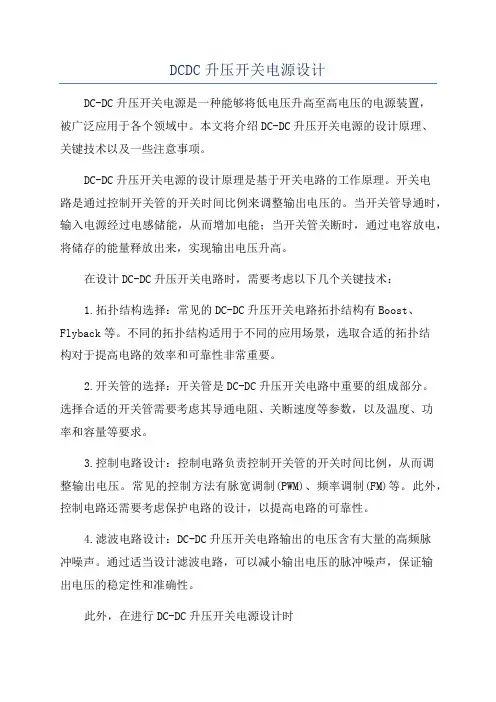

DCDC升压开关电源设计
DCDC升压开关电源设计DC-DC升压开关电源是一种能够将低电压升高至高电压的电源装置，被广泛应用于各个领域中。
本文将介绍DC-DC升压开关电源的设计原理、关键技术以及一些注意事项。
DC-DC升压开关电源的设计原理是基于开关电路的工作原理。
开关电路是通过控制开关管的开关时间比例来调整输出电压的。
当开关管导通时，输入电源经过电感储能，从而增加电能；当开关管关断时，通过电容放电，将储存的能量释放出来，实现输出电压升高。
在设计DC-DC升压开关电路时，需要考虑以下几个关键技术：1.拓扑结构选择：常见的DC-DC升压开关电路拓扑结构有Boost、Flyback等。
不同的拓扑结构适用于不同的应用场景，选取合适的拓扑结构对于提高电路的效率和可靠性非常重要。
2.开关管的选择：开关管是DC-DC升压开关电路中重要的组成部分。
选择合适的开关管需要考虑其导通电阻、关断速度等参数，以及温度、功率和容量等要求。
3.控制电路设计：控制电路负责控制开关管的开关时间比例，从而调整输出电压。
常见的控制方法有脉宽调制(PWM)、频率调制(FM)等。
此外，控制电路还需要考虑保护电路的设计，以提高电路的可靠性。
4.滤波电路设计：DC-DC升压开关电路输出的电压含有大量的高频脉冲噪声。
通过适当设计滤波电路，可以减小输出电压的脉冲噪声，保证输出电压的稳定性和准确性。
此外，在进行DC-DC升压开关电源设计时1.功率匹配：输入电源和输出负载之间的功率匹配非常重要。
如果输入功率过大，开关管可能会因为过载而烧毁；如果输出负载功率过大，可能导致输出电压不稳定。
2.散热设计：开关管在工作过程中会产生大量的热量，需要通过散热器等散热装置将热量散发出去。
合理的散热设计可以保证电路的正常工作和寿命。
3.EMI问题：DC-DC升压开关电源会产生一定的电磁干扰(EMI)，可能对周围的电子设备产生干扰。
在设计时要注意EMI的控制，采取一些抑制措施，如屏蔽、滤波等。
dcdc隔离电源方案
dcdc隔离电源方案1. 概述隔离电源是一种具有隔离功能的电源模块，能够将输入端和输出端隔离开来，从而达到输入和输出之间电气隔离的目的。
DC-DC（Direct Current to Direct Current）隔离电源方案是指将直流输入电源转换为不同的直流输出电源，并且在转换过程中实现电气隔离。
在电子设备中，DC-DC隔离电源方案具有很多优势。
首先，DC-DC隔离电源能够提供稳定的输出电压，不受输入电源波动的影响。
其次，隔离电源能够有效地隔离输入端和输出端的电气噪声，减少电气干扰。
此外，DC-DC隔离电源还具有高效率、小体积和良好的可靠性等优点，适用于各类电子设备。
2. DC-DC隔离电源的工作原理DC-DC隔离电源采用了变频器和变压器的结构。
2.1 变频器变频器是DC-DC隔离电源的核心组成部分，主要通过控制开关管的开关时间和频率来改变输入电源的电流和电压。
变频器可分为半桥变频器和全桥变频器两种类型。
半桥变频器由半桥开关管和半桥驱动电路组成，能够对输入电压进行有效的转换。
全桥变频器由四个开关管和电桥驱动电路构成，具有更高的转换效率和更好的稳定性。
2.2 变压器变压器主要通过电磁感应原理来实现输入和输出端之间的电气隔离。
变压器一般由铁芯和绕组组成，绕组包括输入侧绕组和输出侧绕组。
在变压器中，输入绕组接收来自变频器的输入电能，而输出绕组将转化后的电能传递给负载。
通过变压器的绝缘性能，能够实现输入和输出端之间的电气隔离效果。
3. dcdc隔离电源方案的应用DC-DC隔离电源方案广泛应用于各个领域的电子设备中。
以下是几个典型的应用场景：3.1 工业自动化在工业自动化领域，DC-DC隔离电源方案常用于工控机、PLC（Programmable Logic Controller）和其他工业设备中。
工业环境中存在很多电气噪声和干扰，隔离电源能够有效地隔离这些干扰，保证设备的正常运行。
3.2 通信设备通信设备中对电源的要求比较高，需要稳定的电压和干净的电源。
数控dcdc电源设计设计思路
数控dcdc电源设计设计思路
1.确定输入电压范围：首先要确定数控电源的输入电压范围，根据电源的使用场景和需求，确定合适的输入电压范围，一般为直流输入。
2.选择DC/DC变换器拓扑结构：根据设计要求和输入电压范围选择合适的
DC/DC变换器拓扑结构，常用的有升压、降压和升降压三种拓扑结构，根据具体需求选择合适的拓扑结构。
3.选择功率器件：根据数控电源的输出功率需求，选择合适的功率器件，包括MOSFET、IGBT等，同时要考虑器件的开关频率和损耗，以及温度特性等。
4.设计控制电路：设计数控电源的控制电路，包括反馈控制回路和调节电路等，用于实现电压、电流的稳定调节和保护功能。
5.设计保护电路：设计数控电源的保护电路，包括过压保护、过流保护、短路保护等，用于保护整个电源和输出负载的安全运行。
6.设计滤波电路：设计数控电源的滤波电路，用于滤除输入和输出电压中的杂散波动和噪声，提高电源的稳定性和输出质量。
7.进行仿真和优化：使用仿真软件进行电路仿真和参数优化，通过参数优化可以
提高电源的效率、稳定性和可靠性。
8.制作样机并测试：根据设计的电路图和原理图制作样机，进行测试和验证，包括静态测试和动态测试，确保电源的各项指标符合设计要求。
9.进行样机验证和改进：根据样机测试结果，进行改进和优化，确保电源的性能和可靠性达到设计要求。
10.量产和应用：根据样机验证结果，进行批量生产，并将数控电源应用于实际场景中。
及时进行售后维护和升级。
低功耗DCDC开关电源设计
摘要电力电子技术的发展使得开关电源的应用领域越来越广。
相比于传统的线性电源，开关电源有着体积小、功耗低、成本少、可靠性高等诸多的优势，因此在各类电子设备中得到了普遍的应用。
作为在我国能源结构中一直占据最重要位置的煤矿产业，其井下电源也由最初的线性电源逐渐被开关电源所取代。
而白光LED技术的发展也使得井下灯具中LED的使用率越来越高。
本文介绍比较了常见的开关电源的拓扑结构特点和控制反馈方式，结合LED 电气特性以及驱动方法，选用反激式电路，设计了一款基于高性能电流型PWM 控制器UC3842的单端反激式开关电源。
该电源以恒压型输出的方式驱动大功率白光LED完成井下的照明工作。
本设计将总体电路进行了模块化设计。
包含了前级EMI电路、整流电路、输入过压保护电路、钳位电路、UC3842芯片外围电路、反激变换器电路、反馈回路等等。
通过对各个模块电路的理论分析，确定了各组成模块中各个器件的器件型号以及参数数据。
最后通过saber仿真软件进行了仿真，得到了电路的工作性能参数。
关键字：开关电源，白光LED，反激式电路，UC3842，saberABSTRACTWith the development of power electronic technology switching power supply applications more pare with traditional linear power supply,switching power supply has a small size,low power consumption,low cost,high reliability advantage,that has been widely used in various types of electronic equipment.As China's energy structure occupies the most important position in the coal mining industry,the underground power from the initial linear power supply was gradually replaced by a switching power supply.The development of white LED technology also makes underground lamps LED usage is increasing.This article describes the comparison of the common characteristics of the switching power supply topology and control feedback manner,combined with LED electrical characteristics and driving methods,selection of Flyback circuits,based on high-performance current-designed UC3842PWM controller of single-end Flyback switching power supply.The power supply with constant voltage output to drive high power white LED complete lighting of the underground work.The overall circuit design modular analysis.It includes pre-EMI circuit,a rectifying circuit,input overvoltage protection circuit,a clamp circuit,UC3842chip peripheral circuits, flyback circuit,the feedback loop,and so on.Theoretical analysis of circuit through the various modules,each composition is determined the device type of the device and the parameters in the module data.Finally,Saber simulation software simulation, circuit performance parameters are received.KEY WORDS:switching power,white light LED,Flyback supply,UC3842,Saber目录摘要 (I)ABSTRACT (II)第1章绪论 (1)1.1本设计研究背景 (1)1.2国内外研究现状 (1)1.3本设计主要工作内容 (3)1.4论文组织结构 (3)第2章开关电源原理与LED特性 (4)2.1开关电源基本结构 (4)2.2开关电源拓扑结构 (5)2.2.1降压型（buck）开关电源 (5)2.2.2升压型（Boost）开关电源 (6)2.2.3升降压型（buck-boost）开关电源 (7)2.2.4正激式（Forward）开关电源 (7)2.2.5反激式（Flyback）开关电源 (9)2.3开关电源控制模式 (10)2.3.1电压型PWM (10)2.3.2电流型PWM (12)2.4LED特性 (13)2.4.1LED电气特性 (13)2.4.2LED驱动电路 (14)第3章开关电源电路模块设计 (15)3.1EMI滤波电路设计 (16)3.1.1EMI滤波基本原理 (16)3.1.2EMI电路参数计算 (18)3.2整流滤波电路设计 (19)3.2.1整流电路设计 (19)3.2.2滤波电容的计算 (20)3.3RCD缓冲电路设计 (20)3.4UC3842控制电路设计 (21)3.4.1UC3842芯片介绍 (21)3.4.2UC3842控制电路设计 (22)3.5输入过压保护电路设计 (24)3.6输出滤波电路设计 (26)3.7输出电压电流反馈电路设计 (27)3.7.1反馈电路原理介绍 (28)3.7.2反馈电路相关参数设计 (29)第4章功率变换电路设计 (30)4.1功率开关管的选择 (30)4.2高频变压器设计 (30)4.2.1磁芯的选择 (31)4.2.2最大占空比MAX D 的确定 (32)4.3.3初次级匝数比S P N /N 及匝数的确定 (32)4.3.4初次级侧绕组电感电流参数的确定 (32)4.3.5初次级绕组线径的选择 (33)4.3.6初级侧电感值的确定 (34)第5章仿真电路分析与设计总结 (35)5.1仿真电路设计 (35)5.2仿真结果分析 (35)5.3本次设计总结 (37)附录 (38)附录1：矿用低功耗DC/DC 开关电源电路图 (38)第1章绪论1.1本设计研究背景电源部分是电子设备的“心脏”，其性能的优良关系到电子设备能否正常工作[1]。
数控dcdc电源设计设计思路
数控dcdc电源设计设计思路数控DC-DC电源设计是现代电子设备中常用的一种电源设计方案。
它通过数字控制技术和直流-直流变换器的结合，实现对电源输出电压的精确调节和稳定性控制。
在电子设备设计中，数控DC-DC电源设计起着至关重要的作用。
数控DC-DC电源设计需要考虑的是电源的输出电压范围和精度。
不同的电子设备对电源的输出电压要求不同，因此在设计电源时需要根据具体的需求来确定输出电压的范围和精度。
同时，还需要考虑电源的负载能力，以确保在负载变化时电源输出电压的稳定性。
数控DC-DC电源设计还需要考虑的是电源的效率和功耗。
高效率的电源设计可以减少能源的浪费，提高电子设备的使用时间和续航能力。
而功耗的控制则可以减少电子设备的发热量和对环境的影响。
因此，在设计电源时需要选用高效率的电源模块和优化电路拓扑，以提高电源的效率和降低功耗。
数控DC-DC电源设计还需要考虑的是电源的稳定性和可靠性。
电源的稳定性是指在输入电压和负载变化时，电源输出电压的波动范围。
而可靠性则是指电源在长时间工作中的稳定性和可靠性。
为了提高电源的稳定性和可靠性，设计中需要采用合适的反馈控制策略和稳压器件，以及进行充分的温度和负载测试。
数控DC-DC电源设计还需要考虑的是电源的保护功能。
在电子设备的使用过程中，电源可能会面临电压过高、电流过大、过热等问题，这些问题可能会对电子设备造成损害。
因此，在设计电源时需要加入过压保护、过流保护和过温保护等功能，以提高电源的安全性和可靠性。
数控DC-DC电源设计还需要考虑的是电源的尺寸和成本。
在电子设备中，电源通常需要尽可能小巧轻便，以满足电子设备的小型化和轻量化要求。
同时，电源的成本也需要尽可能低，以降低电子设备的生产成本。
因此，在设计电源时需要选用尺寸紧凑的电源模块和低成本的电源器件，以满足电子设备的要求。
数控DC-DC电源设计是一项综合考虑电源输出电压范围和精度、效率和功耗、稳定性和可靠性、保护功能、尺寸和成本等因素的设计任务。
常用DCDC电源电路方案设计
常用DC/DC电源电路设计方案分析1、DC/DC电源电路简介DC/DC电源电路又称为DC/DC转换电路，其主要功能就是进行输入输出电压转换。
一般我们把输入电源电压在72V以内的电压变换过程称为DC/DC转换。
常见的电源主要分为车载与通讯系列和通用工业与消费系列，前者的使用的电压一般为48V、36V、24V等，后者使用的电源电压一般在24V以下。
不同应用领域规律不同，如PC中常用的是12V、5V、3.3V，模拟电路电源常用5V15V，数字电路常用3.3V等。
结合到本公司产品，这里主要总结24V以下的DC/DC电源电路常用的设计方案。
2、DC/DC转换电路分类DC/DC转换电路主要分为以下三大类：（1）稳压管稳压电路。
（2）线性(模拟）稳压电路。
（3）开关型稳压电路3、稳压管稳压电路设计方案稳压管稳压电路电路结构简单，但是带负载能力差，输出功率小，一般只为芯片提供基准电压，不做电源使用。
比较常用的是并联型稳压电路，其电路简图如图(1)所示，选择稳压管时一般可按下述式子估算：(1)Uz=Vout;(2)Izmax=(1.5-3)L Imax(3)Vin=(2-3)Vout这种电路结构简单，可以抑制输入电压的扰动，但由于受到稳压管最大工作电流限制，同时输出电压又不能任意调节，因此该电路适应于输出电压不需调节，负载电流小，要求不高的场合，该电路常用作对供电电压要求不高的芯片供电。
有些芯片对供电电压要求比较高，例如ADDA芯片的基准电压等，这时候可以采用常用的一些电压基准芯片如MC1403,REF02,TL431等。
这里主要介绍TL431、REF02的应用方案。
3.1TL431常用电路设计方案TL431是一个有良好的热稳定性能的三端可调分流基准电压源。
它的输出电压用两个电阻就可以任意地设置到从Vref（2.5V）到36V范围内的任何值。
该器件的典型动态阻抗为0.2Ω，参考电压源误差1%,输出电流为1.0-100mA。
DCDC设计实例
DCDC设计实例一．题目设计一个PWM开关稳压电源。
要求：输入电压 1-2 V 升压 5-20V二．设计方案方案1：实验原理开关稳压电源原理如图和串联反馈式稳压电路相比，电路增加了LC滤波电路以及产生固定频率的三角波电压发生器和比较其组成的控制电路。
Vi为整流滤波电路输出电压，Vb为比较器输出电压。
Vb>0时，三极管饱和导通，二极管D截止，电感储能，电容充电，。
而Vb<0时，三极管截止，滤波电感产生自感电势，二极管导通，于是电感中储存的能量向负载释放。
输出电压Vo位Vo=qV1,q为脉冲波形的占空比，故称脉宽调制开关稳压电源。
当Vf>Vref时，比较放大器输出电压Va为负值，Va与固定频率三角波电压Vt 相比较，得到Vb的的方波波型，其占孔比q<50%,使输出电压下降到预定的稳压值。
同理，V1下降，Vo也下降，Vf<Vref,Va为正值，Vb的占空比<50%，输出电压上升到预定值。
具体实验电路三角波发生器电路为方案2：DC/DC变换器的基本类型开关电源是进行交流/直流、直流/直流，直流/交流的功率变换的电源，其核心部分就是DC/DC变换器。
其工作原理：控制通/断电时间比可以改变的电子开关元件，将直流电能变换为脉冲状交流电能，然后通过储能元件或变压器对脉冲交流电能的幅度按人们的要求做必要的变换，再经平滑滤波器变为直流。
升压型变换器如图表1，当开关管VT导通时，电流经电感L和开关管入地，电感上的电压降左端为正，右端为负，随着电流的增大，储存于电感中的磁能增大；当开关管截止时，电感上的电压调转极性，左端为负，右端为正，二极管导通，电流对电容C充电。
可见，输出电压UO高于输入电压UI。
在VT导通，VD截止期，负载上的电流是有电容放电维持的。
在开关管和二极管导通时的电压降远比输入的电压小时，则在VT导通期间ILMAX=ILMIN+UI/L*ton在VT截止期间ILMIN=ILMAX－（UO－UI）/L*toff由以上二式可得UO=UI(ton-toff)/toff=1/(1-D)*UI图表 1a．b两点为输出电压u。
DCDC升压开关电源设计
DCDC升压开关电源设计DC-DC升压开关电源是一种常见的电源设计，它可以将输入电压升压到指定的输出电压。
本文将介绍DC-DC升压开关电源的基本原理、设计步骤以及注意事项。
一、DC-DC升压开关电源的基本原理DC-DC升压开关电源通过开关器件实现输入电压的升压。
其基本原理是电感储能和开关器件的周期开关。
当电源输入电压施加给开关器件时，开关器件导通，电感器件开始储能；当开关器件断开时，电感器件将储存的能量输出，并经过整流滤波后得到稳定的输出电压。
二、DC-DC升压开关电源的设计步骤1.确定输入输出电压：首先确定所需的输入和输出电压。
输入电压一般来自电池、交流电源或其他直流电源，而输出电压则是升压后的电压。
2.选择开关器件：根据所需的转换功率和输出电压，选择合适的开关器件。
常用的开关器件有MOSFET和IGBT，选择开关器件时要考虑其导通电阻、开关速度和功耗等因素。
3.选择电感器件：电感器件用于储存能量，可以选择磁性材料制成的线圈或铁氧体等。
选择合适的电感器件要考虑其电感值、饱和电流和损耗等因素。
4.计算元件参数：根据输入输出电压和所选的开关器件和电感器件，计算所需的元件参数。
包括电容器的容值、电感器件的电感值以及开关器件的参数，例如导通电阻和开关频率等。
5.设计控制电路：根据所选的开关器件类型，设计适配的控制电路。
常用的控制电路包括PWM控制电路、反馈电路和过压保护电路等。
6.进行仿真和优化：使用电路仿真软件进行仿真，验证设计的可行性，并根据仿真结果进行优化。
7.PCB布局设计：根据设计的电路图，进行PCB布局设计，保证电路的稳定性和可靠性。
8.制作原型并测试：将设计的电路制作成原型，进行测试以验证其性能和可靠性。
三、DC-DC升压开关电源设计的注意事项1.开关器件选型要合适，能够承受所需的转换功率和工作频率，同时保持较低的导通电阻和开关损耗。
2.电感器件的选用要符合电路的工作频率和最大电流需求，避免电感器件的饱和和损耗过大。
DCDC电源设计方案
DCDC电源设计方案DC-DC电源设计是一种将直流电源转换为不同电压或电流输出的电源设计方案。
DC-DC电源的设计目标是提供高效率、稳定可靠的电源输出，确保电路正常工作和设备正常运行。
本文将介绍DC-DC电源设计的基本原理、设计步骤和一些具体的设计方案。
一、DC-DC电源设计的原理和基本概念DC-DC电源设计基于开关电源的原理，使用开关元件（如MOS管）周期性地开启和关闭来控制电源输出电压和电流的变化。
通过调整开关元件的开关频率、占空比和电压波形等参数，可以实现不同输出电压和电流的调节。
DC-DC电源设计中，常用的基本概念有：1.输入电压：直流电源输入的电压值，例如12V、24V等。
2.输出电压：DC-DC电源输出的电压值，例如5V、3.3V等。
3.输出电流：DC-DC电源输出的电流值，例如1A、2A等。
4.效率：DC-DC电源输出功率与输入功率之比，用来衡量电源转换的效率。
5.稳定性：DC-DC电源输出电压或电流的稳定性，要求在负载变化、输入电压波动等情况下仍能保持稳定。
二、DC-DC电源设计的步骤DC-DC电源设计一般包括以下几个步骤：1.确定设计需求和参数：根据目标设备的需求和规格，确定DC-DC电源的输入电压、输出电压和输出电流等参数。
2. 选择拓扑结构：根据需求参数和应用场景选择合适的DC-DC拓扑结构，常见的有反激式、降压Buck型、升压Boost型、降压升压Buck-Boost型等。
3.选择元器件和设计电路：根据拓扑结构选择合适的开关元件、滤波电感、滤波电容和控制电路等元器件，并设计合理的电路连接方式和参数。
4.进行电路仿真和优化：使用仿真软件对电路进行仿真分析，评估电路的性能指标，并根据仿真结果对电路进行优化调整。
5.PCB设计和布局：根据电路设计结果进行PCB设计和布局，确保电路的稳定性和可靠性。
6.电路调试和测试：对设计好的PCB电路进行调试和测试，验证电路的稳定性、效率和输出性能是否符合设计要求。
高效DCDC模块电源设计 精品
1 目的意义电源是一切电子设备的心脏部分，其质量的好坏直接影响电子设备的可靠性。
而开关电源更为如此，越来越受到人们的重视。
目前的计算机设备和各种高效便携式电子产品发展趋于小型化，其功耗都比较大，要求与之配套的电池供电系统体积更小、重量更轻、效率更高，必须采用高效率的DC/ DC开关稳压电源。
目前DC-DC转换器普遍地应用于电池供电的设备和要求省电的紧凑型电子设备中。
应用DC-DC转换器的目的是要进行电压转换,给一些器件提供合适的工作电压,保证有较高的系统效率和较小的体积。
分布式电源系统应用的普及推广以及电池供电移动式电子设备的飞速发展，其电源系统需用的DC/DC电源模块越来越多。
对其性能要求越来越高。
除去常规电性能指标以外，对其体积要求越来越小，也就是对其功率密度的要求越来越高，对转换效率要求也越来越高，也即发热越来越少。
这样其平均无故障工作时间才越来越长，可靠性越来越好。
因此如何开发设计出更高功率密度、更高转换效率、更低成本更高性能的DC/DC转换器始终是近二十年来电力电子技术工程师追求的目标。
DC/DC模块已被广泛应用于铁路通信、微波通讯、工业控制、船舶电子、航空电子、地面雷达、消防设备和医疗器械教学设备等诸多领域，其中有许多应用场合需要多路输出，如在单片机智能控制器中，单片机供电需要5V，而运放通常需要12V。
在设计多路输出时，有许多地方和单路输出不同，既要考虑变压器管脚限制、多副边变压器设计、各路的稳压电路实现，又要考虑每路轻载及满载的负载调整率，以及负载的交叉调节特性等。
目前电力电子与电路的发展主要方向是模块化、集成化。
此次设计要求设计一种DC/DC模块电源，要求此电源的输出电压和输入电压隔离，电源结构基于单端正激电路，采用单片集成电路。
输入电压：24V DC（变化范围18V～36V）。
输出电压：12V DC。
输出最大电流：1A。
效率：88%以上。
2 题目的描述和要求高效DC/DC模块电源设计为了提高中小功率开关电源的效率，设计了一种基于DPA425的高效小功率模块电源。
常用DCDC电源电路方案设计
常用DC /DC电源电路设计方案分析1、DC/DC电源电路简介DC/DC电源电路又称为DC/DC转换电路，其主要功能就是进行输入输出电压转换。
一般我们把输入电源电压在72V以内的电压变换过程称为DC/DC转换。
常见的电源主要分为车载与通讯系列和通用工业与消费系列，前者的使用的电压一般为48V、36V、24V 等，后者使用的电源电压一般在24V以下。
不同应用领域规律不同，如PC中常用的是12V、5V、3.3V，模拟电路电源常用5V 15V，数字电路常用3.3V等。
结合到本公司产品，这里主要总结24V以下的DC/DC电源电路常用的设计方案。
2、DC/DC转换电路分类DC/DC转换电路主要分为以下三大类：（1）稳压管稳压电路。
（2）线性(模拟）稳压电路。
（3）开关型稳压电路3、稳压管稳压电路设计方案稳压管稳压电路电路结构简单，但是带负载能力差，输出功率小，一般只为芯片提供基准电压，不做电源使用。
比较常用的是并联型稳压电路，其电路简图如图(1)所示，选择稳压管时一般可按下述式子估算：(1) Uz=Vout; (2)Izmax=(1.5-3)I Lmax (3)Vin=(2-3)Vout这种电路结构简单，可以抑制输入电压的扰动，但由于受到稳压管最大工作电流限制，同时输出电压又不能任意调节，因此该电路适应于输出电压不需调节，负载电流小，要求不高的场合，该电路常用作对供电电压要求不高的芯片供电。
有些芯片对供电电压要求比较高，例如AD DA芯片的基准电压等，这时候可以采用常用的一些电压基准芯片如MC1403 ,REF02,TL431等。
这里主要介绍TL431、REF02的应用方案。
3.1 TL431常用电路设计方案TL431是一个有良好的热稳定性能的三端可调分流基准电压源。
它的输出电压用两个电阻就可以任意地设置到从Vref（2.5V）到36V范围内的任何值。
该器件的典型动态阻抗为0.2Ω，参考电压源误差1%,输出电流为1.0-100mA。
DCDC电源设计方案
DCDC电源设计方案一、选取DC-DC电源拓扑结构在进行DC-DC电源设计之前，首先需要选择合适的拓扑结构。
常见的DC-DC拓扑结构有Buck（降压）、Boost（升压）、Buck-Boost（升降压)及SEPIC等。
具体选择哪种拓扑结构，需要根据实际应用需求来决定。
以Buck为例，其具有简单、稳定、高效的特点，适合输出电压低于输入电压的场合。
二、计算输入输出参数根据实际需求，计算DC-DC电源的输入输出参数，包括输入电压、输出电压、输出电流等。
这些参数将决定了电源所需的功率、电流和电压范围，为选择合适的元器件提供了依据。
三、选择元器件选择合适的电容器、电感器、开关管、二极管等元器件。
其中，在选择电容器和电感器时，需要考虑元器件的电流和电压容量、频率响应等特性，以保证电源设计的可靠性和稳定性。
在选择开关管和二极管时，需要考虑其导通压降、频率响应和损耗等特性，以提高DC-DC电源的效率和稳定性。
四、设计控制电路根据所选择的拓扑结构，设计出合适的控制电路。
其中，关键的元件是PWM控制器，它能够控制开关管的开关频率和占空比，从而实现对输出电压的调整和稳定。
在设计控制电路时，需要考虑电源的稳定性、保护功能和过载能力等。
五、PCB布线设计PCB布线设计是DC-DC电源设计的重要环节，它影响着电路的高频特性和噪声干扰。
在进行布线设计时，需要注意元器件之间的布局、功率地和信号地的分离、降低线路的传输损耗和改善信号完整性，以提高电路的性能和稳定性。
六、电源性能测试与验证在完成DC-DC电源的设计之后，需要进行性能测试和验证。
通过测试电源的输出电压、输出电流、负载调整能力、效率等参数，验证电源设计的稳定性和可靠性，以确保电源符合设计要求。
七、优化与改进对已完成的DC-DC电源设计进行评估和改进。
如果存在性能不足或不稳定的情况，需要进行优化和改进，调整电源的拓扑结构和元器件选择，优化PCB布线和控制电路，提高电源的效率和可靠性。
DCDC模块电源的设计方法
DCDC模块电源的设计方法DC-DC模块电源设计是一种常见的电源设计方法，它将输入电压转换为稳定的输出电压以供电路中其他组件使用。
在设计DC-DC模块电源时，需要考虑输入电压范围、输出电压、电流需求、效率、稳定性、尺寸和成本等多个因素。
下面将介绍DC-DC模块电源的设计方法，包括步骤和注意事项。
**步骤一：确定需求**在开始设计DC-DC模块电源之前，首先要确定电路的需求。
这包括输入电压范围、输出电压、输出电流需求、效率要求、稳定性需求等。
通过分析电路的需求，可以确定设计的基本参数。
**步骤二：选择拓扑结构**在确定电路需求后，需要选择适合的拓扑结构。
常见的DC-DC模块拓扑结构包括降压、升压、升降压和反激等。
根据电路的需求和设计参数，选择最合适的拓扑结构。
**步骤三：选择关键器件**选择关键器件包括功率开关管、电感、电容、稳压器等。
功率开关管的选型要考虑其经济性、效率、导通电阻等关键参数；电感和电容的选型要考虑其容值、电流承受能力和尺寸等；稳压器的选型要考虑其输出电压稳定性和负载能力等。
在选择关键器件时，要综合考虑各种因素，确保电路的性能和稳定性。
**步骤四：设计控制电路**设计控制电路是DC-DC模块电源设计的关键步骤。
控制电路通常包括PWM控制器、反馈网络、过压保护、欠压保护等。
PWM控制器用于控制功率开关管的开关，实现输出电压的稳定调节；反馈网络用于监测输出电压，进行反馈控制；过压保护和欠压保护用于保护电路和负载。
设计控制电路时，要确保其稳定性和可靠性，同时满足电路需求。
**步骤五：设计输出滤波**设计输出滤波电路是为了减小输出波形的纹波和噪声，提高输出电压的稳定性。
输出滤波电路通常包括LC滤波器和电容滤波器，可以有效滤除高频干扰和谐波。
通过合理设计输出滤波电路，可以提高电路性能和稳定性。
**步骤六：仿真和调试**在设计完成后，需要进行仿真和调试。
通过仿真软件模拟电路的工作状态，验证设计参数和性能。
DCDC电源设计原则及地线连接方法
DCDC电源设计原则及地线连接方法DC/DC电源设计原则及地线连接方法工程师在设计电路板时，都会仔细思考铜线的走线方式和元器件的放置问题。
如果没有充分考虑这两点，印刷线路板的效率、最大输出电流、输出纹波及其它特性都将会受到影响。
产生这些影响的两个主要原因则是地线(GND、VSS)和电源线(+B、VCC、VDD)的连接，如果地线及电源线设计合理，电路将能正常地工作，获得较好的性能指标，否则会产生干扰、性能指标恶化等问题。
本文就DC/DC转换器的设计，介绍一些通用的设计原则和地线连接方法。
1、设计原则印制线走线方式和元器件的放置常常会影响电路的性能。
以下提出了接地线设计的四个原则：1. 用平面布线方式(planar pattern)接地；2. 用平面布线方式接电源线；3. 按电路图中的信号电流走向依序逐个放置元器件；4. 实验获得的数据在应用时不应做任何调整，即使受板的尺寸或其它因素影响也应原样复制数据。
在设计中注意以上原则和要点，可以减少电路噪声和信号干扰。
除了以上的基本原则外，在设计铜线走线模式和元件放置时应谨记以下两点：布线之间会产生杂散电容；连线长度会产生阻抗。
在设计中注意线间杂散电容和缩短布线长度有利于消除噪声，减少辐射的产生。
在上面的几个基本原则基础上，设计工程师应注意以下几点：1. 根据电路原理图进行元件的布局，输入电流线和输出电流线应进行区别；2. 合理放置元器件，保证它们之间的连线最短，以减少噪声；3. 在电压变化很大和流过大电流的地方应小心设计以降低噪声；4. 如果电路中采用了线圈和变压器，必须小心进行连接；5. 电路设计时，将元器件放置在同一方向，便于回流焊接；6. 元器件间或元器件焊盘和焊盘间必须保证0.5毫米以上的间隙，避免出现桥接。
2、PCB设计示例a. 升压转换器模式布线方式在升压转换器中，输出电容(CL)的位置比其它元件更重要。
建议在PCB设计时注意以下两点：1. 将输出电容尽可能与IC靠近，尽量减小电流回路。
DCDC电路设计
DCDC电路设计直流电源稳压电路（DCDC电路）设计是一种将输入直流电压转换为稳定输出直流电压的电路设计。
在许多应用中，直流电源稳压电路被广泛应用，例如电子设备、通信设备、军工设备等。
设计一个DCDC电路需要考虑以下几个方面：1.选择合适的拓扑结构：常见的DCDC电路拓扑结构包括升压、降压、升降压和反相等结构。
选择合适的拓扑结构可以根据输入和输出的电压需求，以及其他设计需求，如效率、尺寸等。
2.选择合适的功率半导体器件：功率半导体器件主要包括开关管（如MOSFET和IGBT）和二极管。
正确选择合适的功率半导体器件可以提高DCDC电路的效率和可靠性。
3.控制策略设计：DCDC电路通常需要一个控制回路来控制输出电压的稳定性。
一种常见的控制策略是脉宽调制（PWM）控制，通过控制开关管的导通时间来调整输出电压。
其他常用的控制策略包括频率调制（FM）控制和电流模式控制等。
4.滤波和保护电路设计：在DCDC电路中，为了减小输出纹波和干扰，通常需要设计滤波电路。
常见的滤波电路包括电感滤波器和电容滤波器。
此外，为了保护DCDC电路免受过载、过压和短路等情况的损坏，还需要设计过载保护和过压/过流保护电路。
5.电源管理电路设计：DCDC电路通常需要一些辅助电路，如启动电路、输出电压检测电路、反馈电路等。
这些辅助电路可以增加DCDC电路的稳定性和可靠性。
综上所述，DCDC电路设计需要综合考虑拓扑结构选择、功率半导体器件选择、控制策略设计、滤波和保护电路设计，以及电源管理电路设计等因素。
通过合理设计和选用适当的器件，可以实现直流电源稳压电路的高效率、高稳定性和高可靠性。
DCDC电源设计方案
DCDC电源设计方案1、DC/DC电源电路简介DC/DC电源电路又称为DC/DC转换电路，其主要功能就是进行输入输出电压转换。
一般我们把输入电源电压在72V以内的电压变换过程称为DC/DC转换。
常见的电源主要分为车载与通讯系列和通用工业与消费系列，前者的使用的电压一般为48V、36V、24V等，后者使用的电源电压一般在24V以下。
不同应用领域规律不同，如PC中常用的是12V、5V、3.3V，模拟电路电源常用5V15V，数字电路常用3.3V等。
结合到本公司产品，这里主要总结24V以下的DC/DC电源电路常用的设计方案。
2、DC/DC转换电路分类DC/DC转换电路主要分为以下三大类：（1）稳压管稳压电路。
（2）线性(模拟）稳压电路。
（3）开关型稳压电路3、稳压管稳压电路设计方案稳压管稳压电路电路结构简单，但是带负载能力差，输出功率小，一般只为芯片提供基准电压，不做电源使用。
比较常用的是并联型稳压电路，其电路简图如图(1)所示，选择稳压管时一般可按下述式子估算：(1)Uz=Vout;(2)Izmax=(1.5-3)I Lmax(3)Vin=(2-3)V out这种电路结构简单，可以抑制输入电压的扰动，但由于受到稳压管最大工作电流限制，同时输出电压又不能任意调节，因此该电路适应于输出电压不需调节，负载电流小，要求不高的场合，该电路常用作对供电电压要求不高的芯片供电。
有些芯片对供电电压要求比较高，例如AD DA芯片的基准电压等，这时候可以采用常用的一些电压基准芯片如MC1403,REF02,TL431等。
这里主要介绍TL431、REF02的应用方案。
3.1TL431常用电路设计方案TL431是一个有良好的热稳定性能的三端可调分流基准电压源。
它的输出电压用两个电阻就可以任意地设置到从Vref（2.5V）到36V范围内的任何值。
该器件的典型动态阻抗为0.2Ω，参考电压源误差1%,输出电流为1.0-100mA。
