电气设备型号的含义

电机型号含义解释

常用电机系列及代号含义：示例：异步电动机中心高机座号铁芯号极数功率型号： Y 200 L2——2 37KW异步电动机绕线转子机座号铁芯号极数功率型号： J R 12 7——8 130KW型号：同步电动机定子铁心外径1180MM级数T D 118 / 56 10YB系列电动机的工作条件、型号含义及结构简介YB系列电动机的工作条件环境空气温度：随季节而变化，但不超过40℃；海拔：不超过1000m；频率：50Hz电压：220V、380、660V、220V/380V、380V/660V；工作方式：连续（S1）；起动方式：满压直接超动。

H132及以上机座号选用6个接端子及2个出线口的接线盒时，也可用Y-△起动器或电抗器起动；传动方式：可采用弹性联轴器或正齿轮传动；电动机绝缘和温升：绝缘等级为F级，但温升按B级考核，限值为80K（电阻法），轴承允许温度不超过95℃（温度计法）；电动机的防护等级：主体外壳防护等级为IP44，也可制成IP54，接线合为IP54；冷却方法：IC01141。

YB系列电动机适合用于长期或暂时有爆炸性混合物存在的场所类别I类：dI，适用于有甲烷或煤尘爆炸危险性混合物存在的煤矿井下非采掘工作面用电气设备；II类：适用于IIA、IIB级，T1、T2、T3、T4组爆炸危险性混合物存在的场所；对于DIICT4防爆等级的电动机也可按协议供货。

YB系列电动机出线盒根据进线方式分橡套电线和钢布线两种，按不同的起动要求分别制成一个或两个进线口，共11种类型，其代号含义如表1所示，T07、T11分别是T04、T08的派生型式，各增加三个铜铝接头。

表1型号含义二、结构简介YB系列电动机的安装结构及适用范围，见表2。

B3：机座带底脚，端盖无凸缘。

B5：机座不带底脚，端盖有凸缘。

B35：机座带底脚，端盖带凸缘。

V1：机座不带底脚，端盖有凸缘，立式安装。

表2电机各部分结构特点外壳：机座（H80～280）、端盖、轴承盖均用高强度灰铸铁制成，具有足够的机械强度。

低压配电(柜)基础知识

低压配电（柜）基础知识国家注册高级电气工程师编制：赵前防有关成套设备型号含义：低压BSL：B表示低压；S表示双面维护；L表示动力。

GGD：G1表示交流低压配电屏；G2表示元件固定、固定接线；D表示电力用柜。

动力箱XL—10，X—箱式结构；L—动力配电；F—防尘；M—照明；R—嵌入式；W—户外。

GG—1A，GG：固定式高压开关柜。

XGN：X—箱式开关柜；G—固定式；N—户内装置。

有关国家标准含义：GB—国家标准；JG—建筑工业标准；DL—电力工业标准；JB—机械工业标准。

SDJ—水力工业标准。

在成套配电系统中，工作与控制的电压有交流（AC）直流（DC）之区分，“J、Z”、AC、DC、（+、—），交流额定电压有380V、220V、10KV、6KV，简称低压、高压。

电路图有一次系统图、电器平面布置图、控制保护图（又称原理图）、二次接线安装图，我们作为参与生产、安装成套产品者应该知道、懂得、熟悉系统中大部分图形、文字、符号、代号、作用与功能、含义。

在电气施工图中常用的符号含义：U：电压，单位“V”I：电流，单位“A”R：电阻，单位“Ω”U：额定电压UE：额定工作电压UI：额定绝缘电压UC：额定辅助电路电压IE：额定工作电流I：电流瞬时值ICW：额定短时耐变电流COSΦ：功率因素AC：交流DC：直流IP：外壳防护等级PE：保护导体N：中性导体PEN：接地的中性导体安全工作电压：50V安全工作电流：30MA安全工作电阻：1700Ω安全色标及常用的按钮、指示灯、导线颜色：成套基础知识：1、什么叫额定电压？设备所标的并与电力系统某些有关运行特性的相间电压的有效值。

2、什么叫相间额定工作电压？在规定条件下，保证电器正常工作的电压值。

3、什么叫额定绝缘电压？在规定条件下，用来度量电器及其部件的不同电位部分的绝缘强度、电器间隙和爬电距离的名义电压值，除非另有规定，此值为电器的最大额定工作电压。

4、什么叫额定电流？开关设备在规定条件下，可以长期通过的工作电流值。

空气开关型号说明及代表的意思含义.

空气开关型号说明及代表的意思含义空气开关的型号代表什么意思呢，空气开关型号详解。

空气开关型号中DZ字母的含义－－“自动”的反拼音10－－设计序号100－－额定电流3－－－表示极数即三相3－－－脱扣形式（0－－无脱扣器，1－－热脱扣器式，2－－电磁脱扣器式，3－－复式）0－－－有无辅助触头（0－－无辅助触头，2－－有辅助触头）Ie=60A－－－过电流调节要点：1、空气开关额定电压大于等于线路额定电压2、空气开关额定电流和过电流脱扣器的额定电流大于等于线路计算负荷电流---------------------------------------------------------------施耐德空气开关型号含义请教一下NS400N/3P空气开关，其中的这些字母具体代表的是什么意思？回答：NS是类型400是框架电流N是分断级别3P是极数要根据具体的选型样本来，这个是施耐德的，你还是查下施耐德低压电器选型这里应该有下这个型号不完整NS400N/3P XXX,最后面才是断路器的额定电流.不同的生产商所生产的产品代号是不一样的---------------------------------------------------------------三种空气开关上的标签第一种：multi9C65NC6第二种：DZ47-60C20第三种：DZ47-63C63请教各位上面三种空开的数字和字母的含义回答：施耐德包括微型断路器塑壳断路器框架断路器(智能断路器)施耐德微型断路器代号标注方法：举例：1-C65N-C20A/2P+VE+30mA+SD，各项含义为1---------识别号C65------序列代号N--------分断能力，N为6000A，H为10000A，L为15kAC--------脱扣曲线，B为电子保护，C为配电保护，D为动力保护20A------额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A2P-------极数，有1、2、3、4极VE-------剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式30mA-----剩余动作电流，有30、100、300mASD-------选配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD为辅助接点。

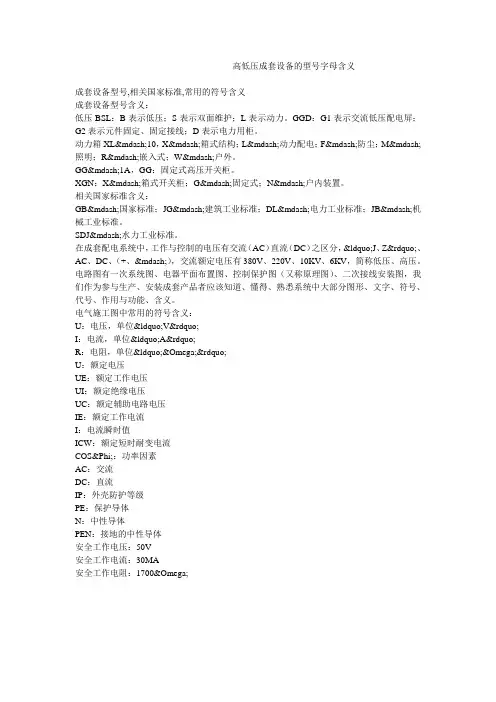

高低压成套设备的型号字母含义

高低压成套设备的型号字母含义成套设备型号,相关国家标准,常用的符号含义成套设备型号含义：低压BSL：B表示低压；S表示双面维护；L表示动力。

GGD：G1表示交流低压配电屏；G2表示元件固定、固定接线；D表示电力用柜。

动力箱XL—10，X—箱式结构；L—动力配电；F—防尘；M—照明；R—嵌入式；W—户外。

GG—1A，GG：固定式高压开关柜。

XGN：X—箱式开关柜；G—固定式；N—户内装置。

相关国家标准含义：GB—国家标准；JG—建筑工业标准；DL—电力工业标准；JB—机械工业标准。

SDJ—水力工业标准。

在成套配电系统中，工作与控制的电压有交流（AC）直流（DC）之区分，“J、Z”、AC、DC、（+、—），交流额定电压有380V、220V、10KV、6KV，简称低压、高压。

电路图有一次系统图、电器平面布置图、控制保护图（又称原理图）、二次接线安装图，我们作为参与生产、安装成套产品者应该知道、懂得、熟悉系统中大部分图形、文字、符号、代号、作用与功能、含义。

电气施工图中常用的符号含义：U：电压，单位“V”I：电流，单位“A”R：电阻，单位“Ω”U：额定电压UE：额定工作电压UI：额定绝缘电压UC：额定辅助电路电压IE：额定工作电流I：电流瞬时值ICW：额定短时耐变电流COSΦ：功率因素AC：交流DC：直流IP：外壳防护等级PE：保护导体N：中性导体PEN：接地的中性导体安全工作电压：50V安全工作电流：30MA安全工作电阻：1700Ω。

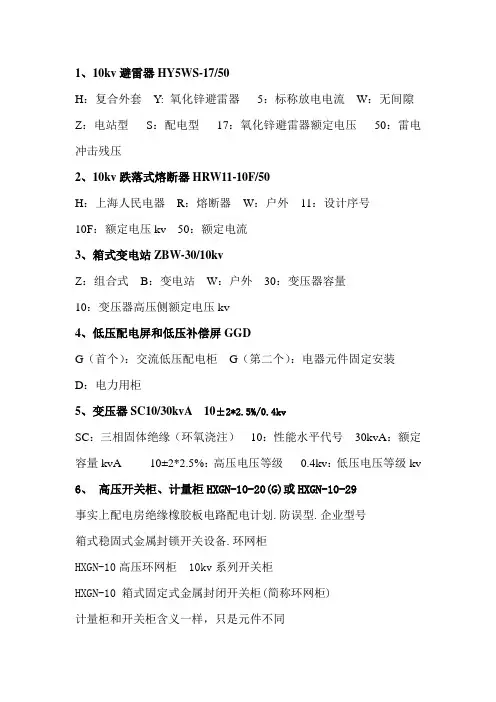

电气设备型号规格说明

1、10kv避雷器HY5WS-17/50
H：复合外套Y: 氧化锌避雷器5：标称放电电流W：无间隙Z：电站型S：配电型17：氧化锌避雷器额定电压50：雷电冲击残压
2、10kv跌落式熔断器HRW11-10F/50
H：上海人民电器R：熔断器W：户外11：设计序号
10F：额定电压kv 50：额定电流
3、箱式变电站ZBW-30/10kv
Z：组合式B：变电站W：户外30：变压器容量
10：变压器高压侧额定电压kv
4、低压配电屏和低压补偿屏GGD
G（首个）：交流低压配电柜G（第二个）：电器元件固定安装
D：电力用柜
5、变压器SC10/30kvA 10±2*2.5%/0.4kv
SC：三相固体绝缘（环氧浇注）10：性能水平代号30kvA：额定容量kvA 10±2*2.5%：高压电压等级0.4kv：低压电压等级kv 6、高压开关柜、计量柜HXGN-10-20(G)或HXGN-10-29
事实上配电房绝缘橡胶板电路配电计划.防误型.企业型号
箱式稳固式金属封锁开关设备.环网柜
HXGN-10高压环网柜 10kv系列开关柜
HXGN-10 箱式固定式金属封闭开关柜(简称环网柜)
计量柜和开关柜含义一样，只是元件不同
7、智能电容器装置HWZD
HW：企业代号 ZD：智能电力补偿器
8、软起动器TJNR6045或TJNR6200
内置旁路软起动器
9、变压器S11-30kvA 10±2*2.5%/0.4kv
S：三相1：设计序号30kv：变压器容量kvA
10±2*2.5% 变压器高压侧额定电压kv 0.4kv 变压器低压侧额定电压kv
电力产品需要3C认证（强制性产品认证制度）。

电流互感器及电压互感器型号含义说明

电流互感器及电压互感器型号含义说明2010-12-15 18:02:05 阅读72 评论0 字号：大中小订阅PT型号含义说明第1位：J—PT第2位：D—单相；S—三相；C—串级；W—五铁芯柱第3位：G—干式；J—油浸；C—瓷绝缘；Z—浇注绝缘；R—电容式；S—三相第4位：W—五铁芯柱；B—带补偿角差绕组；连字符号后面：GH—高海拔；TH—湿热区CT型号含义说明第1位：L—CT第2或3位：A—穿墙式；M—母线型；B—支柱式；C—瓷绝缘；S—塑料注射绝缘；D—单匝贯穿式；W—户外式；F—复匝式；G—改进型；Y—低压式；Z—浇注绝缘式支柱式；Q—母线型；K—塑料外壳；J—浇注绝缘或加大容量第4或5位：B—保护级；C—差动保护；D—D级；J—加大容量；Q—加强型例：LZZBJ9-10A3GL 电流互感器Current transformerZ 支柱式Post typeZ 浇注式Casting typeB 带保护级Wity protective classJ 加强型Reinforced type9 设计序号Design Number10 额定电压（kV）Highest voltage for equipment(kV)A3G 结构代号Structure codeLFZ-10QL 电流互感器Current transformerF 复匝式Z 浇注式Casting type10 额定电压（kV）Highest voltage for equipment(kV)Q 结构代号Structure codeLZZ-10L 电流互感器Current transformerZ 支柱式Post typeZ 浇注式Casting type10 额定电压（kV）Highest voltage for equipment(kV)LMZB7-10GYW1L 电流互感器Current transformerM 母线式Busbar typeZ 浇注式Casting typeB 带保护级Wity protective class7 设计序号Design Number10 额定电压（kV）Highest voltage for equipment(kV)GYW1 高原污秽Plateau DirtyLDZB6-10Q 来源:L 电流互感器Current transformerD 单匝式Z 浇注式Casting typeB 带保护级Wity protective class6 设计序号Design Number10 额定电压（kV）Highest voltage for equipment(kV)Q 结构代号Structure codeLDJ2-10L 电流互感器Current transformerD 带触头盒J 加强型Reinforced type6 设计序号Design Number10 额定电压（kV）Highest voltage for equipment(kV)LZZJ-10L 电流互感器Current transformerZ 支柱式Post typeZ 浇注式Casting typeJ 加强型Reinforced type10 额定电压（kV）Highest voltage for equipment(kV)LFSQ-10QL 电流互感器Current transformerF 封闭式Hermetical typeS 手车式Handcart typeQ 加强型Reinforced type10 额定电压（kV）Highest voltage for equipment(kV)Q 结构代号Structure codeLCZ-35QL 电流互感器Current transformerC 手车式Handcart type 请登陆:输配电设备网浏览更多信息Z 浇注式Casting type35 额定电压（kV ）Highest voltage for equipment(kV)Q 结构代号Structure codeJDZ(X)-3,6,10J 电压互感器Voltage transformerD 单相Single phaseZ 浇注式Casting typeX 带剩余电压绕组With residual voltage winding3,6,10 电压等级（kV）Voltage class(kV)JDZ(X)10-3,6,10J 电压互感器Voltage transformerD 单相Single phaseZ 浇注式Casting typeX 带剩余电压绕组With residual voltage winding10 设计序号Design Number3,6,10 电压等级（kV）Voltage class(kV)JDZF7-10GYW1J 电压互感器Voltage transformerD 单相Single phaseZ 浇注式Casting typeF 带剩余电压绕组With residual voltage winding7 设计序号Design Number10 电压等级（kV）Voltage class(kV)GYW1 高原污秽Plateau DirtyLM2-06.05型电流互感器是“树脂浇注式电流互感器”L--电流互感器M--母线型2--设计序号06--额定电压为0.6KV05--额定电压为0.5KVAS12/150b/2S型电流互感器是“环氧树脂全封闭支柱式电流互感器”它的国内型号为：LZZBJ9-12150b/2SL—电流互感器Z—支柱式Z—浇注绝缘B—带保护级J—加大容量9—设计序号12—额定电压（12KV）150b—浇注体宽度为150mm2S—热稳定电流时间AS12/175b/2S型电流互感器也是“环氧树脂全封闭支柱式电流互感器”它的国内型号为：LZZBJ9-12175b/2S与上面的区别在于它的浇注体宽度变为175mmLAZBJ-12型电流互感器是“穿墙式全封闭电流互感器”L—电流互感器A—穿墙式Z--浇注绝缘B—带保护级J—加大容量12—额定电压（12KV）一般来说，国产电流互感器型号字母的含义如下：第一个字母：L--电流互感器第二（或三）个字母：A--穿墙式；M--母线型；B--支柱式；绝缘方面，C为瓷绝缘，S为塑料注射绝缘；D--单匝贯穿式；W--户外式；F--复匝式；G--改进型；Y--低压式；Z--浇注绝缘或支柱式；Q--母线型；K--塑料外壳；J--浇注绝缘或加大容量。

配电箱型号规格含义

4 - c) ~+ r6 N6 l
动力箱 PXT04 PXT04 dq系列
5 JC) J$ j8 Z) w# _% d
计量插座箱 PXT05 PXT05 dq系列
6 JZ
5 s2 ], `8 X5 k! ~% \. \& A给排水-通风空调计量照明箱 PXT06 PXT06 dq系列
(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入
(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路
(6)□/ □ 主开关型式/防护等级；1/IP30单相主开关/IP30； 3/IP30三相主开关/IP30
表1：
序号论坛|建筑给排水|水处理|市政给排水|暖通|通风|空调|制冷|采暖|设计|施工|预算|注册考试" T7 w+ {8 p: _, h2 M/ O1 I8 Y
10 DZ
: { D( M8 B8 Z论坛|建筑给排水|水处理|市政给排水|暖通|通风|空调|制冷|采暖|设计|施工|预算|注册考试动力照明箱 PXT10 PXT10 dq系列
11 HH 混合功能箱 PXT11 PXT11 dq系列
12 ZN' }3 K5 e/ F7 A
智能箱 PXT12 PXT12 dq系列
低压漏电断路器箱柜 ARC
6 }) G2 ?% f- C1 `建筑给排水,水处理,市政给排水,通风,空调,制冷,设计,施工,预算,注册考试的乐园！
双电源自动切换箱柜 o1 d1 [) E/ L1 I; W" K$ Q% b1 t! N
第三个 K 代表& t/ [! y C6 m" Z( Z* K

电机型号含义解释

常用电机系列及代号含义：示例：异步电动机中心高机座号铁芯号极数功率型号：Y 200 L 2 ——2 37KW异步电动机绕线转子机座号铁芯号极数功率型号：J R 12 7——8 130KW型号：同步电动机定子铁心外径1180MM 级数T D 118 / 56 10YB系列电动机的工作条件、型号含义及结构简介YB系列电动机的工作条件环境空气温度：随季节而变化，但不超过40℃；海拔：不超过1000m；频率：50Hz电压：220V、380、660V、220V/380V、380V/660V；工作方式：连续（S1）；起动方式：满压直接超动。

H132及以上机座号选用6个接端子及2个出线口的接线盒时，也可用Y-△起动器或电抗器起动；传动方式：可采用弹性联轴器或正齿轮传动；电动机绝缘和温升：绝缘等级为F级，但温升按B级考核，限值为80K（电阻法），轴承允许温度不超过95℃（温度计法）；电动机的防护等级：主体外壳防护等级为IP44，也可制成IP54，接线合为IP54；冷却方法：IC01141。

YB系列电动机适合用于长期或暂时有爆炸性混合物存在的场所类别I类：dI，适用于有甲烷或煤尘爆炸危险性混合物存在的煤矿井下非采掘工作面用电气设备；II类：适用于IIA、IIB级，T1、T2、T3、T4组爆炸危险性混合物存在的场所；对于DIICT4防爆等级的电动机也可按协议供货。

YB系列电动机出线盒根据进线方式分橡套电线和钢布线两种，按不同的起动要求分别制成一个或两个进线口，共11种类型，其代号含义如表1所示，T07、T11分别是T04、T08的派生型式，各增加三个铜铝接头。

表1型号含义二、结构简介YB系列电动机的安装结构及适用范围，见表2。

B3：机座带底脚，端盖无凸缘。

B5：机座不带底脚，端盖有凸缘。

B35：机座带底脚，端盖带凸缘。

V1：机座不带底脚，端盖有凸缘，立式安装。

表2电机各部分结构特点外壳：机座（H80～280）、端盖、轴承盖均用高强度灰铸铁制成，具有足够的机械强度。

各类电气设备型号含义

各类电气设备型号含义一、避雷器型号含义：（1）Y10W2-200/520 Y:表示氧化锌避雷器10:标称放电电流W:表示无间隙2:表示设计序号200:避雷器的额定电压520:在标称放电电流下的最大残压氧化锌避雷器主要用于电力系统保护电气设备免受雷电过电压和操作过电压的危害，具有反应灵敏，伏安特性平坦、残压低、运行可靠等优点。

（2）HY□W□□—□/□产品型号含义:H—复合绝缘，Y—瓷套式金属氧化锌避雷器，第一个□-标称放电电流，,W—无间隙，第二个□—使用场所：（Z-电站型，S-配电型，T－电气化铁道， R－保护电容，X线路型），第三个□—设计序号，不表明产品的先进程度第四个□-氧化锌避雷器额定电压，第五个□-雷电冲击残压二、电压互感器型及电流互感器号含义：（1）PT型号含义说明：第1位：J—PT第2位：D—单相；S—三相；C—串级；W—五铁芯柱第3位：G—干式；J—油浸；C—瓷绝缘；Z—浇注绝缘；R—电容式；S—三相第4位：W—五铁芯柱；B—带补偿角差绕组；连字符号后面：10电压等级；GY高原；GH—高海拔；TH—湿热区（2）CT型号含义说明第1位：L—CT第2或3位：A—穿墙式；M—母线型；B—支柱式；C—瓷绝缘；S—塑料注射绝缘；D—单匝贯穿式；W—户外式；F—复匝式；G—改进型；Y—低压式；Z—浇注绝缘式、支柱式；Q—母线型；K—塑料外壳；J—浇注绝缘或加大容量第4或5位：B—保护级；C—差动保护；D—D级；J—加大容量；Q—加强型连字符后的字母：W表示污秽地区使用；GH--高海拔地区使用；TH--湿热地区使用。

例：LZZBJ9-10A3GL 电流互感器Current transformerZ 支柱式Post typeZ 浇注式Casting typeB 带保护级Wity protective classJ 加强型Reinforced type9 设计序号Design Number10 额定电压（kV）Highest voltage for equipment(kV)A3G 结构代号Structure codeLXK-φ80，LXK-φ100，LXK-φ120，LXK-φ150，LXK-φ185，LXK-φ200零序电流互感器适用于户内、额定频率50HZ或60HZ=额定电压35KV及以下的小接地电流系统中供电缆接地保护用。

空气开关型号说明及代表的意思含义精编版

空气开关型号说明及代表的意思含义空气开关的型号代表什么意思呢，空气开关型号详解。

空气开关型号中DZ字母的含义－－“自动”的反拼音10－－设计序号100－－额定电流3－－－表示极数即三相3－－－脱扣形式（0－－无脱扣器，1－－热脱扣器式，2－－电磁脱扣器式，3－－复式）0－－－有无辅助触头（0－－无辅助触头，2－－有辅助触头）Ie=60A－－－过电流调节要点：1、空气开关额定电压大于等于线路额定电压2、空气开关额定电流和过电流脱扣器的额定电流大于等于线路计算负荷电流---------------------------------------------------------------施耐德空气开关型号含义请教一下NS400N/3P空气开关，其中的这些字母具体代表的是什么意思？回答：NS是类型400是框架电流N是分断级别3P是极数要根据具体的选型样本来，这个是施耐德的，你还是查下施耐德低压电器选型这里应该有下这个型号不完整NS400N/3P XXX,最后面才是断路器的额定电流.不同的生产商所生产的产品代号是不一样的---------------------------------------------------------------三种空气开关上的标签第一种：multi9C65NC6第二种：DZ47-60C20第三种：DZ47-63C63请教各位上面三种空开的数字和字母的含义回答：施耐德包括微型断路器塑壳断路器框架断路器(智能断路器)施耐德微型断路器代号标注方法：举例：1-C65N-C20A/2P+VE+30mA+SD，各项含义为1---------识别号C65------序列代号N--------分断能力，N为6000A，H为10000A，L为15kAC--------脱扣曲线，B为电子保护，C为配电保护，D为动力保护20A------额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A2P-------极数，有1、2、3、4极VE-------剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式30mA-----剩余动作电流，有30、100、300mASD-------选配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD为辅助接点。

电气设备型号的表示和含义

1.电力变压器全型号的表示和含义如下2.电流互感器的型号及表示注：结构形式的字母含义R－套管式 Z－支柱式 Q－线圈式 F－贯穿式（复匝） D－贯穿式（单匝） M－母线式 K－开合式 V－倒立式 A－链式线圈外绝缘介质的字母含义J－变压器油不表示 G－空气（干式) C－瓷(主绝缘） Q－气体 Z－浇注成型固体 K绝缘壳3.电压互感器型号的表示如下10. 低压刀开关全型号的表示和含义如下：13。

阀型避雷器的全型号表示和含义如下：1刀开关的型号 1 HK2—□/○ HK开启式负荷开关 2设计序号□额定电流○极数2 HK2—□ HK开启式负荷开关 2设计序号□额定电流3 HR5—□/◎○ HR熔断器式刀开关 5设计序号□约定发热电流◎极数○0无熔断信1有熔断信号装置型号装置型4 HG1-□/◎○ HG熔断器式刀开关 1设计序号□约定发热电流◎极数○0无熔断信1有熔断信号装置型号装置型2转换开关(组合开关)的型号 HZ10—□◎/○HK组合开关 10设计序号□额定电流◎P用于两种电源的切换S用于三种电源的切换○极数3万能转换开关的型号 LW6-□/◎○LW万能转换开关 6设计序号□触点数目◎定位特征代号○接线图编号4自动空气开关的型号 DZ20□—◎○＃※DZ塑壳式自动空气开关 20设计序号□Y一般型J较高型G最高型◎额定电流○极数＃脱扣器代号※辅助机构代号5按钮的型号 LA□—◎○※L主令电器 A按钮□设计序号◎常开触点数○常闭触点数※结构形式代号6行程开关的型号 JLXK1-□◎○J机床电源 L主令电源 X行程开关 K快速 1设计序号□滚轮数目◎常开触点数○常闭触点数LX32—□◎L主令电器 32设计序号□操作机构形式(1直杆型2直杆滚轮型3单臂滚轮型4卷簧万向型) ◎外壳形式(Q防护型S防水型）LXJ6-□/◎LXJ接近开关 6设计序号□基本规格代号(2作用距离2mm,4作用距离4mm,6作用距离6mm，8作用距离8mm，10作用距离10mm）◎辅助规格代号（18螺纹直径M18，22螺纹直径M22，30螺纹直径M30)7接触器的型号 1 CJ□—◎/○ C接触器 J交流□设计序号◎主触头电流○主触头数2 CZ□—◎○/※＃ CZ直流接触器□设计序号◎额定电流○C不带辅助触头C/22带辅助触头D不带辅助触头D/22不带辅助触头※常开主触头数量 #常闭主触头数量3 CZ18-□/◎○ CZ直流接触器 18设计序号□额定电流◎常开触点数○常闭触点数4 B□◎ B系列接触器□操作方式（无字表示交流操作,BE表示直流操作—断铁的,BC表示直流操作—整块铁的）◎额定工作电压（380V,AC)8中间继电器的型号 JZ□—◎○J继电器 Z中间□设计序号◎常开触点数○常闭触点数9电流继电器的型号 JL18-□◎/○※JL电流继电器 18设计序号□基本规格代号:用数字表示线圈额定工作电流等级◎派生代号(J交流Z直流S受动复位F高返回系数型）○辅助规格代号(第一位表示常开触点数，第二位表示常闭触点数) ※TH为热带型10通用继电器的型号 JT18-□◎/○JT通用继电器 18设计序号□基本规格代号（第一位表示常开触点数,第二位表示常闭触点数) ◎派生代号（L欠电流继电器，不标时为电压继电器) ○作为延时继电器时，数字1,3，5表示延时秒数11时间继电器的型号 1 JS7—□A J继电器 S时间 7设计序号□基本规格代号 A 结构设计稍有改动2 JS23-□/◎○ JS时间继电器 23设计序号□基本规格代号(第一位数表示输出触点形式及组合,第二位数表示延时范围1是0。

井下设备型号含义

（四）固定式高压开关设备
G G –1 A (F)
金属封闭铠装式
操作机构代号：D 为电磁机构 T 为弹簧机构一次线路方案编号闭锁方案代号：Ⅰ为一般闭锁方案 Ⅱ为简易闭锁方案具有“五防”功能统一设计特征设计序号固定序号高压开关柜
（五）户外高压 SF6 断路器 1、LW36-126 断路器
LW 36 – 126 额定电压(kV) 设计序号户外高压 SF6 断路器
K B S G □ － □ / □ 高压线圈电压等级（kV）额定容量（kVA）性能水平代号（设计序号）干式
示例：高压绕组额定电压 10kV、额定容量 1000kVA、 KBSG 系列矿用隔爆型干式变压器表示为 KBSG-1000/10。第三节高压开关设备一、用途:高压开关设备是 1kV 及以上的三相交流 50Hz 单母线（或双母线）系统中的成套装臵，用于接受和分配电能并对电路实行控制、保护及监测。二、分类： 1、按装配的主要元件断路器分为：多油断路器、少油断路器、真空断路器及六氟化硫断路器。一般使用真空断路器或六氟化硫断路器。 2、按开关设备的结构分为：固定式和手车式；3、按电压等级分为：1kV 及以上各种电压等级；4、按安装地点分为：户内开关设备和户外开关设备。三、型号意义（一）气体绝缘金属封闭开关设备（GIS）
第五节
高压防爆配电装臵
一、用途：煤矿井下用以接通、分断承载线路正常电流并能在异常电路条件下（例如短路），按规定条件接通、分断异常电流，并且在一次回路中具有明显断口的成套开关装臵。一般用作高压系统配电和控制高压电动机，具有绝缘监视、接地漏电、过载、短路、欠电压及过电压等保护性能。二、分类：根据隔爆型高压配电装臵的核心部件断路器的类型可分为多油型、少油型、六氟化硫（SF6）型和真空型 4 大类。三、型号意义（1）矿用隔爆型高压真空配电装臵
