EA9RN2C3230C 漏电保护器接线
漏电保护器接线方式
漏电保护器接线方式漏电保护器接线图：漏电保护器接线方法：1、根据不同的电气设备的供电方式选用不同的漏电保护器单相220V电源供电的电气设备，应选用二极二线或单极二线式漏电保护器。
三相三线式380V电源供电的电气设备，应选用三极式漏电保护器。
三相四线式380V电源供电的电气设备或单相设备与三相设备共用的电路，应选用三极四线或四极四线式漏电保护器。
2、根据电气线路的正常泄漏电流，选择漏电保护器的额定漏电动作电流选择漏电保护器的额定漏电动作电流值时，应充分考虑到被保护线路和设备可能发生的正常漏电流值。
选用的漏电保护器的额定漏电不动作电流，应小于电气线路和设备的正常漏电电流的最大值的2倍。
漏电保护器的额定电压、额定电流、短路分断能力、额定漏电电流、分断时间应满足被保护供电线路和电气设备的要求。
漏电保护器接线错误方式：1、用于支线保护时，各支线应有各自的专用零线，且两相邻支线路的零线不得相连。
如果将两分支线路相连，零线中的电流互流，破坏零序电流互感器内的工作电流平衡，使漏电保护器发生误动作。
如果想就近利用动力分支线的零线作为照明分支线的零线，则会造成动力分支线的漏电保护器动作。
2、一个用电设备只能接在一条保护支路内，不得跨接在两条分支回路内，不得接在零序互感器的前面，也不得采取一线一地制供电，否则，会导致漏电保护器误动作。
3、装有漏电保护器和未装漏电保护器的用电设备，不得共用一个接地装置。
例如，当电机M1的绝缘损坏而外壳带电时，电机M2的外壳也带电，由于电流没有经过漏电保护器，所以未起到漏电保护的作用。
4、单相负荷应尽可能均衡分配。
如果分配不均(如一相的线路偏长，设备集中)，则负荷较重的一相，其漏电电流偏大，因而干线的三相不平衡漏电电流增大，达到一定值时就会使干线首端的漏电保护器动作。
5、被保护的线路(包括工作零线)应全部穿过零序电流互感器和漏电保护器的贯穿孔，不得用三极漏电保护器代替四极三相四极、漏电保护器。
漏电断路器接线方法
漏电断路器接线方法漏电断路器是一种用来保护电路和电器设备的重要安全装置，它可以在电路发生漏电时迅速切断电源，避免触电事故的发生。
正确的接线方法对于漏电断路器的正常工作至关重要，下面我们来详细介绍一下漏电断路器的接线方法。
首先，我们需要明确漏电断路器的三根导线分别是相线、零线和地线。
在接线之前，一定要先切断电源，确保安全。
接下来，我们先来介绍漏电断路器的主要接线方法。
1. 漏电断路器的相线接线。
相线是电路中的主要导线，通常为棕色或红色。
在接线时，将相线连接到漏电断路器的相线端子上，确保接触牢固，不得有松动现象。
接线时要注意不要将相线接反，否则会影响漏电断路器的正常工作。
2. 漏电断路器的零线接线。
零线是电路中的返回导线，通常为蓝色。
在接线时，将零线连接到漏电断路器的零线端子上，同样要确保接触牢固，杜绝松动现象。
零线接线时也要注意不要接反，以免影响漏电断路器的使用效果。
3. 漏电断路器的地线接线。
地线是用来保护人身安全的重要导线，通常为黄绿色。
在接线时，将地线连接到漏电断路器的地线端子上，同样要确保牢固可靠，避免接触不良。
地线的接线质量直接关系到人身安全，因此在接线时一定要十分慎重。
除了以上的基本接线方法外，还有一些特殊情况需要注意：1. 当漏电断路器用于单相电路时，需要将相线和零线分别接到漏电断路器的相线和零线端子上，地线则接到地线端子上。
2. 当漏电断路器用于三相电路时，需要根据具体情况选择接线方法，一般需要专业人员进行接线操作，确保安全可靠。
3. 在接线完成后，一定要进行漏电断路器的测试和试运行，确保其正常工作。
总之，漏电断路器的接线方法是非常重要的，它直接关系到电路和电器设备的安全使用。
正确的接线方法可以保障漏电断路器的正常工作，避免因接线不当而造成的安全隐患。
因此，在接线时一定要仔细操作，确保每根导线都连接到正确的端子上，杜绝接反和接触不良现象的发生。
希望本文的介绍能够对大家有所帮助，谢谢阅读！。
三级配电两级保护的接线方法
三级配电两级保护的接线方法**《三级配电两级保护的接线方法，包教包会！》**嘿，朋友！今天来跟你唠唠“三级配电两级保护”的接线方法，这可是个实用的大招，学会了能让你的电路安全无忧！首先，咱们得搞清楚啥是“三级配电两级保护”。
简单来说，就是把电从电源那里一级一级地分配下去，同时还有两层保护措施，就像给电路穿上了两层铠甲，安全得很！第一步，准备好家伙什儿。
就像战士上战场得有枪一样，咱们接线得有电线、配电箱、断路器、漏电保护器等等。
记住，这些东西可都得质量过关，别贪便宜买那些不靠谱的，不然电路闹脾气的时候可有你受的。
第二步，开始搭建三级配电的框架。
这就好比盖房子先打地基，咱们得把一级配电箱、二级配电箱、三级配电箱依次排好。
一级配电箱就像是电路的老大，从外面接来的电先到它这里；二级配电箱就是老二，从老大那里领任务；三级配电箱就是小弟，听老二的指挥。
这个顺序可不能乱，不然电路可要乱套啦！我跟你说，我有次接线就把顺序搞混了，结果灯一闪一闪的，差点没把我吓出心脏病！第三步，给每一级配电箱接线。
这可得细心再细心，就像给小姑娘编辫子，一根都不能乱。
把电线按照规定的颜色和规格接好，拧紧螺丝，可别松松垮垮的。
第四步，安装两级保护装置。
漏电保护器和断路器就像是电路的保镖，一旦有危险就能迅速出手。
漏电保护器要灵敏，稍微有点漏电就马上跳闸；断路器要够坚强，能承受一定的电流冲击。
有一次我装漏电保护器的时候没装好，结果手不小心碰到电线，那感觉，就像被电蚊拍电了一下，麻酥酥的！第五步，检查和测试。
这一步可不能偷懒，就像考试交卷前要仔细检查一样。
看看接线有没有松动的，保护装置能不能正常工作。
可以通上电试试，但是一定要小心，别把自己电成“爆炸头”。
最后，再跟你啰嗦几句。
接线的时候一定要断电，千万别带电操作，这可不是闹着玩的，一不小心就可能“光荣负伤”。
还有啊，要是自己心里没底，就找个专业的师傅来帮忙，别为了省那点钱把自己置于危险之中。
漏电保护器的接线方法
漏电保护器的接线方法首先，我们先了解漏电保护器的工作原理。
漏电保护器的工作原理是基于电流平衡的原理。
它通过检测电路中进出电流的差值来判断是否有漏电现象。
当进出电流不平衡超过设定值时，漏电保护器会立即切断电路，以保护人身安全和电气设备。
根据不同的用途和电路类型，漏电保护器的接线方法有所不同。
下面我将分别介绍家庭用漏电保护器和商业用漏电保护器的接线方法。
家庭用漏电保护器的接线方法：1.首先，在接线之前，断开电源，确保电路处于绝对安全状态。
2.漏电保护器通常有两根进线（L（相）和N（零线））和两根出线（L'和N'）。
3.将进线的L和N分别接到主断路器上，并确保连接牢固，避免松动。
4.进线的L'和N'分别接到需要保护的电路上。
例如，可以将L'和N'接到家庭中的插座线路上，以保护插座和使用插座的电器设备。
5.完成接线后，仔细检查每个接线端子是否牢固，并检查接线是否正确。
确保没有接错线或接反线，以免影响漏电保护器的正常工作。
商业用漏电保护器的接线方法：1.商业用漏电保护器通常具有更高的额定电流和额定电压。
在接线之前，需要根据具体情况选择合适的漏电保护器型号。
2.在接线之前，同样要断开电源，确保电路处于绝对安全状态。
3.漏电保护器的接线方法与家庭用漏电保护器类似。
进线的L和N接到主断路器上，L'和N'接到需要保护的电路上。
同时，还需要接地线（PE）将设备接地。
4.在商业用漏电保护器的接线过程中，需要特别注意接地的可靠性。
确保接地线与地线之间的连接良好，有效地将漏电保护器与地面连接，以便漏电时能够迅速切断电路。
无论是家庭用漏电保护器还是商业用漏电保护器，在接线之后，都需要进行接地测试和漏电测试，以确保漏电保护器的正常工作。
接地测试可以检查接地线的连接是否良好，漏电测试可以模拟漏电情况，检测漏电保护器切断电路的准确性和速度。
总结起来，正确的接线方法对于漏电保护器的正常使用至关重要。
电工高手：漏电保护器接线方法及跳闸处理方法
电工高手：漏电保护器接线方法及跳闸处理方法家居装修中，电路问题是比较重要的，尤其是现在家居中使用的电器越来越多，所以漏电保护器是一定要的，能有很好的保护作用；漏电保护器、漏电保护开关、漏保、漏电继路器，也是断路器的一种，它具有断路的短路、过电流保护功能还加入的漏电保护，当电气设备发生故障漏电时防止人体触电。
那漏电保护器接线图是怎样的呢，漏电保护器接线方法以及注意事项有哪些？漏电保护器接线图：漏电保护器接线要求如下：1. 标有电源侧和负荷侧的漏电保护器不得接反。
如果接反，会导致电子式漏电保护器的脱扣线圈无法随电源切断而断电，以致长时间通电而烧毁。
2. 安装漏电保护器不得拆除或放弃原有的安全防护措施，漏电保护器只能作为电气安全防护系统中的附加保护措施。
3. 安装漏电保护器时，必须严格区分中性线和保护线。
使用三极四线式和四极四线式漏电保护器时，中性线应接入漏电保护器。
经过漏电保护器的中性线不得作为保护线。
4. 工作零线不得在漏电保护器负荷侧重复接地，否则漏电保护器不能正常工作。
5. 采用漏电保护器的支路，其工作零线只能作为本回路的零线，禁止与其他回路工作零线相连，其他线路或设备也不能借用已采用漏电保护器后的线路或设备的工作零线。
漏电保护器接线错误方式：漏电保护器接法注意事项：漏电保护器常见跳闸原因及处理方法等大功率家电的使用，一般只要重新换一只匹配的漏电保护器，问题便可迎刃而解了。
这种情况虽不多见，但十分危险，一般发生在三相四线制供电的住宅楼（现在的住宅楼普遍这样供电）。
由于三相不平衡或老鼠等小动物的捣乱，使电源总零线断路发生电压漂移，相电压可由220V变成380V，会使漏电保护器跳闸。
辨别这种故障，一是用电笔测一下进线是否都带电；如果实在查找不出来原因，就不要盲目乱动，应请专业人员来查。
否则把线路搞乱反而不利于排除故障。
如何选择合适的漏电断路器？合理选择漏电动作电流及动作时间额定漏电动作电流是指在制造厂规定的条件下，保证漏电断路器必须动作的漏定电流值。
漏电保护器的接线方法

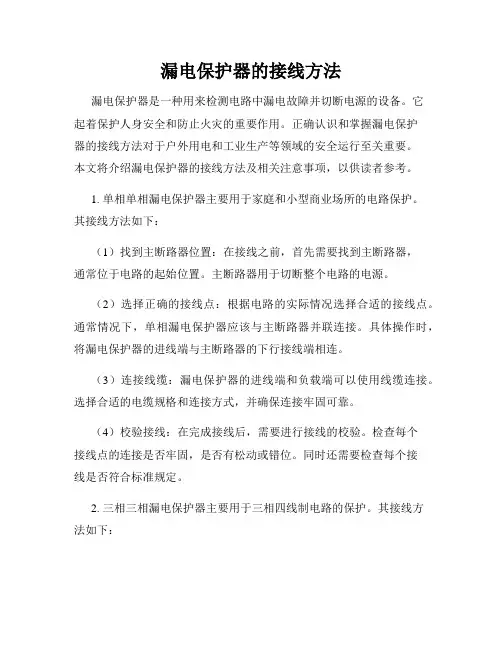

漏电保护器的接线方法漏电保护器是一种用来检测电路中漏电故障并切断电源的设备。
它起着保护人身安全和防止火灾的重要作用。
正确认识和掌握漏电保护器的接线方法对于户外用电和工业生产等领域的安全运行至关重要。
本文将介绍漏电保护器的接线方法及相关注意事项，以供读者参考。
1. 单相单相漏电保护器主要用于家庭和小型商业场所的电路保护。
其接线方法如下：（1）找到主断路器位置：在接线之前，首先需要找到主断路器，通常位于电路的起始位置。
主断路器用于切断整个电路的电源。
（2）选择正确的接线点：根据电路的实际情况选择合适的接线点。
通常情况下，单相漏电保护器应该与主断路器并联连接。
具体操作时，将漏电保护器的进线端与主断路器的下行接线端相连。
（3）连接线缆：漏电保护器的进线端和负载端可以使用线缆连接。
选择合适的电缆规格和连接方式，并确保连接牢固可靠。
（4）校验接线：在完成接线后，需要进行接线的校验。
检查每个接线点的连接是否牢固，是否有松动或错位。
同时还需要检查每个接线是否符合标准规定。
2. 三相三相漏电保护器主要用于三相四线制电路的保护。
其接线方法如下：（1）找到主断路器位置：同样需要找到主断路器的位置，并切断电路电源。
（2）选择合适的接线点：根据实际情况选择正确的接线点，并确保漏电保护器与主断路器并联连接。
（3）连接线缆：根据三相漏电保护器的接线要求，选择合适的电缆规格进行接线。
注意保持连接稳固可靠。
（4）校验接线：在接线完成后，进行接线的校验工作。
检查每个接线点是否连接牢固，并使用合适的工具进行拧紧。
3. 注意事项在进行漏电保护器的接线时，需要注意以下几点：（1）选择合适的漏电保护器：根据实际需要选择合适的漏电保护器类型和额定电流。
不同的用电场所和电路类型需要使用不同种类的漏电保护器。
（2）确保接线正确：接线时应根据电路的实际情况选择正确的接线点，并将漏电保护器与主断路器并联连接。
（3）接线牢固可靠：接线时应确保每个接线点的连接牢固可靠，避免因接线不良导致漏电保护器失效。
漏电保护器接线图 电工高手支招漏电保护器接线方法
家居装修中，电路问题是比较重要的，尤其是现在家居中使用的电器越来越多，所以漏电保护器是一定要的，能有很好的保护作用，那漏电保护器接线图是怎样的呢，漏电保护器接线方法以及注意事项有哪些，快随着小编去了解下：漏电保护器接线图：漏电保护器接线方法：1、根据不同的电气设备的供电方式选用不同的漏电保护器单相220V电源供电的电气设备，应选用二极二线或单极二线式漏电保护器。
三相三线式380V电源供电的电气设备，应选用三极式漏电保护器。
三相四线式380V电源供电的电气设备或单相设备与三相设备共用的电路，应选用三极四线或四极四线式漏电保护器。
2、根据电气线路的正常泄漏电流，选择漏电保护器的额定漏电动作电流选择漏电保护器的额定漏电动作电流值时，应充分考虑到被保护线路和设备可能发生的正常漏电流值。
选用的漏电保护器的额定漏电不动作电流，应小于电气线路和设备的正常漏电电流的最大值的2倍。
漏电保护器的额定电压、额定电流、短路分断能力、额定漏电电流、分断时间应满足被保护供电线路和电气设备的要求。
漏电保护器接线错误方式：1、用于支线保护时，各支线应有各自的专用零线，且两相邻支线路的零线不得相连。
如果将两分支线路相连，零线中的电流互流，破坏零序电流互感器内的工作电流平衡，使漏电保护器发生误动作。
如果想就近利用动力分支线的零线作为照明分支线的零线，则会造成动力分支线的漏电保护器动作。
2、一个用电设备只能接在一条保护支路内，不得跨接在两条分支回路内，不得接在零序互感器的前面，也不得采取一线一地制供电，否则，会导致漏电保护器误动作。
3、装有漏电保护器和未装漏电保护器的用电设备，不得共用一个接地装置。
例如，当电机M1的绝缘损坏而外壳带电时，电机M2的外壳也带电，由于电流没有经过漏电保护器，所以未起到漏电保护的作用。
4、单相负荷应尽可能均衡分配。
如果分配不均(如一相的线路偏长，设备集中)，则负荷较重的一相，其漏电电流偏大，因而干线的三相不平衡漏电电流增大，达到一定值时就会使干线首端的漏电保护器动作。
施耐德EA9RN2C6330C EA9R剩余电流动作保护断路器2P C63A 30mA A类数据表
Product data sheetCharacteristicsEA9RN2C6330CEA9R 剩余电流动作保护断路器 2P C63A/30mA/A类产品状态停止销售 : 四月 02, 2021i 停止销售主要信息断路器应用配电保护产品系列Easy9产品短名EA9R产品名称EA9R RCBO产品类型剩余电流动作保护断路器极数2P额定电流 [In]63 A 在…上 30 °C脱扣曲线C剩余电流灵敏度 [IΔn]30 MA补充信息额定工作电压 [Ue]230/400 V AC 50 Hz电网类型AC电网频率50 Hz脱扣器类型热磁式磁脱扣限制5...10 x In分断能力6 KA Icn 在…上 230 V AC 50 Hz使用分断能力 [Ics]6 KA 在…上 230 V AC 50 Hz保护极数量2配电系统位置下游配电出线剩余电流动作保护的选择性瞬动型漏电流保护等级AC类剩余电流动作功能技术动作功能与电源电压有关隔离功能适用控制类型手柄本地信号指示开/关指示触点位置指示有漏电流保护一体式漏电保护机械寿命20000 次颜色手柄: 橙色 (RAL 2003)灯体: 银白 (Pantone 7541C) 锁紧卡扣: 浅灰色 (RAL 7035)安装类型锁定夹锁紧安装方式DIN 导轨安装T h e i n f o r m a t i o n p r o v i d e d i n t h i s d o c u m e n t a t i o n c o n t a i n s g e n e r a l d e s c r i p t i o n s a n d /o r t e c h n i c a l c h a r a c t e r i s t i c s o f t h e p e r f o r m a n c e o f t h e p r o d u c t s c o n t a i n e d h e r e i n .T h i s d o c u m e n t a t i o n i s n o t i n t e n d e d a s a s u b s t i t u t e f o r a n d i s n o t t o b e u s e d f o r d e t e r m i n i n g s u i t a b i l i t y o r r e l i a b i l i t y o f t h e s e p r o d u c t s f o r s p e c i f i c u s e r a p p l i c a t i o n s .I t i s t h e d u t y o f a n y s u c h u s e r o r i n t e g r a t o r t o p e r f o r m t h e a p p r o p r i a t e a n d c o m p l e t e r i s k a n a l y s i s , e v a l u a t i o n a n d t e s t i n g o f t h e p r o d u c t s w i t h r e s p e c t t o t h e r e l e v a n t s p e c i f i c a p p l i c a t i o n o r u s e t h e r e o f .N e i t h e r S c h n e i d e r E l e c t r i c I n d u s t r i e s S A S n o r a n y o f i t s a f f i l i a t e s o r s u b s i d i a r i e s s h a l l b e r e s p o n s i b l e o r l i a b l e f o r m i s u s e o f t h e i n f o r m a t i o n c o n t a i n e d h e r e i n .接线能力隧道式接线端子 (下接线) - <= 25 mm² - 软线隧道式接线端子 (下接线) - <= 35 mm² - 单股硬线隧道式接线端子 (上接线) - <= 35 mm²紧固扭矩 3.5 N.M 下接线3.5 N.M 上接线宽度 （9mm的倍数）8高度90 Mm宽度70.8 Mm +/- 0.3 mm深度73 Mm环境符合标准IEC 61009GB 16917产品认证CCC运行温度-25…60 °C贮存环境温度-40…80 °C包装单位Unit Type of Package 1PCENumber of Units in Package 11Package 1 Height7.033 CmPackage 1 Width7.475 CmPackage 1 Length8.953 CmPackage 1 Weight374.8 G可持续性产品类型Green Premium 产品欧盟ROHS指令符合豁免条件Mercury free是中国 ROHS 管理办法中国 ROHS 声明RoHS exemption information是环境披露产品环境文件流通资料产品使用寿命终期信息合同保修保修单18 个月Product Life Status :End of commerc. - Block。
空气开关和漏电保护器怎么接线？左零右火？左火右零？老电工一个个接给你看
空气开关和漏电保护器怎么接线？左零右
火？左火右零？老电工一个个接给你看
提起空气开关或者漏电保护器，相信大部分的电工师傅都很熟悉，并且在电力作业中经常都会用到，自然的，对于空气开关和漏电保护器的接线，电工老师傅几乎是手到擒来，但是对于刚入门学习电工的师傅而言就不同了，空气开关和漏电保护器有很多种类，不同的开关种类接线会稍有不同，很容易弄混乱，一不留心就可能留下安全隐患，今天我们就重点来看看常用的空气开关和漏电保护器的接线:重点说明:以下空气开关和漏电保护器的接线:三相电:A相，B相，C相分别用黄线，绿线，红线来表示！单相电:火线L用红色来表示，零线N用蓝色来表示！
#8203;一、空气开关类的具体接线:1，空气开关–1P:
#8203;2，空气开关–2P:
#8203;3，空气开关–3P:
#8203;综合来看一下1P，2P，3P空气开关的接线:
#8203;二、漏电保护器类的具体接线:重点提醒:漏电保护器的接线一定要注意看清有没有明显的零线标识，一般情况下漏电保护器上面都有N线标识！严格的按照零线标识来接线，严格的按照零线标识来接
线！严格的按照零线标识来接线！重要事情说三遍！1，第一种1P+N 漏电保护器:
#8203;2，第二种1P+N漏电保护器:
#8203;把两种1P+N漏电保护器放在一起:
#8203;#8203;3，2P漏电保护器接线
#8203;4，3P漏电保护器接线
#8203;5，漏电保护器放在一起看的清楚
总结:以上就是常用的空气开关和漏电保护器的接线，在电工维修作业过程中使用频率非常高，在接线的时候一定要接对线，不留隐患，安全作业！。
空气开关和漏电保护器怎么接线？左零右火对吗？有图有真相！
空气开关和漏电保护器怎么接线？左零右火对吗？有图有真相！空气开关和漏电保护器相信大部分的电工师傅都很熟悉，并且经常都会使用，可以一点不夸张说的:空气开关和漏电保护器的应用几乎无处不在，大到工业自动化和智能化的电源应用，小到每个家庭的家庭配电使用等等，到处都是空气开关和漏电保护器的应用！对于空气开关和漏电保护器的功能和接线，相信老电工师傅都很熟悉，但是对于刚入门学习电工的师傅而言就不一定了，多数很容易弄混乱，不知道应该怎么样接线，今天我们就重点来看看空气开关和漏电保护器的接线:一，空气开关和漏电保护器的功能！首先通俗的来说:1，空气开关主要对电路或者设备进行短路或者过载保护，当电路出线短路或者过载时候，空气开关就会跳闸！2，漏电保护器除了具备空气开关的过载保护，短路保护的功能在外，还具有漏电保护的功能，当电路或者设备出线短路，过载，漏电故障时，漏电保护器就会跳闸保护。
二，空气开关和漏电保护器的接线。
空气开关的接线:1，1P空气开关接线:火线L进，火线L出，控制的是单个火线的回路，比较简单！如图所示:2，2P空气开关的接线:2-1，对于有明确标识火线L或者零线N的空气开关，需要严格按照标识来接线。
2-2，如果空气开关没有火线L或者零线N的标识，那么左边接火线，右边接零线或者左边接零线，右边接火线都是可以的，如下图所示:3，3P空气开关的接线3P空气开关控制的是三相电:从左往右分别接黄，绿，红，3P空气开关控制的是380V。
漏电保护器的接线:2P漏电保护器:一般都会有明确的N线标识，需要严格按照标识进行接线，这种是左边零线右边火线，标识如下图:1P+N漏电保护器:通常都会有明确的N线标识，这一种N线标识在左边，接线左边零线，右边火线，如下图所示:1P+N漏电保护器:这种漏电保护器需要特别注意，零线标识在右边，接线为左边火线，右边零线，如下图所示:补充:当然也有三相漏电保护器，其中零线N有的在最右边，有的在最左边，接线的时候一定要严格按照N线的标识来接线！总结:插座的接线是左零N右火，但是空气开关和漏电保护器可不一定，接线最关键的地方是要看清楚标识，看清火线L和零线N的位置，这点很重要！。
漏电保护器接线方法
漏电保护器接线方法
漏电保护器是一种用于保护人身安全的电器设备，它能够在电路发生漏电时及时切断电源，避免触电事故的发生。
正确的接线方法对于漏电保护器的正常工作至关重要，下面我们将介绍几种常见的漏电保护器接线方法。
首先，我们来看一下最基本的单相漏电保护器接线方法。
在接线之前，首先要确保断电，然后按照说明书上的接线图，将进线、出线和零线分别接到保护器的对应端子上。
接线完成后，还需要进行漏电保护器的测试，确保其正常工作。
接下来是三相漏电保护器的接线方法。
与单相漏电保护器不同的是，三相漏电保护器需要接线时要注意相序的问题。
在接线时，要根据接线图正确连接A相、B相、C相和零线，确保各相之间的平衡，以保证漏电保护器的正常工作。
除了基本的单相和三相漏电保护器，还有一种带过载保护功能的漏电保护器。
在接线时，除了要连接进线、出线和零线外，还需要接入过载保护装置。
这种漏电保护器能够在电路发生过载时自动切断电源，有效保护电器设备不受损坏。
另外，还有一种带有远程信号功能的漏电保护器。
在接线时，除了进行基本的进线、出线和零线的接线外，还需要接入远程信号线，使漏电保护器能够实现远程监控和报警功能。
总的来说，漏电保护器的接线方法并不复杂，但是在接线时一定要认真仔细，按照说明书上的接线图进行正确接线。
同时，为了确保漏电保护器的正常工作，接线完成后一定要进行漏电保护器的测试，确保其灵敏可靠。
希望本文介绍的漏电保护器接线方法能够对大家有所帮助。
漏电保护器的接线方法
7.TT系统三相（380/220）四极漏电保护器的接线方法（接地保护）
注：L1、L2、L3－相线；N－工作零线；PE－保护零线；1－工作接地；
2－重复接地；3－保护接地；M－电动机；H－灯；FQ－漏电保护器
T－隔离变压器
漏电保护器的接线方法
1.单相漏电保护器的接线方法
2.TN-S系统Biblioteka 相（380/220）二极漏电保护器的接线方法（接零保护）
3.TN-S系统三相（380/220）三极漏电保护器的接线方法（接零保护）
4.TN-S系统三相（380/220）四极漏电保护器的接线方法（接零保护）
5.TT系统三相（380/220）二极漏电保护器的接线方法（接地保护）
tns系统三相380220二极漏电保护器的接线方法接零保护tns系统三相380220三极漏电保护器的接线方法接零保护fqpepetns系统三相380220四极漏电保护器的接线方法接零保护tt系统三相380220二极漏电保护器的接线方法接地保护tt系统三相380220三极漏电保护器的接线方法接地保护7tt系统三相380220四极漏电保护器的接线方法接地保护注
家用漏电保护器接线图,漏电保护器安装方法详解!
家用漏电保护器接线图,漏电保护器安装方法详解!自从人类发明并使用电以来，电不仅能给人类带来了很多方便，也能给人类带来灭顶之灾。
它可能烧坏电器，引起火灾，或者使人触电。
因此越来越注重安全的今天人们都会选择在家中安装漏电保护器，但是漏电保护器接线图是如何呢？接下来小编就简单为大家介绍下漏电保护器安装方法吧。
....................................................................................................................... ......................................漏电保护器接线图方法：1、漏电保护器接线图_根据不同的电气设备的供电方式选用不同的漏电保护器。
单相220V电源供电的电气设备，应选用二极二线或单极二线式漏电保护器。
三相三线式380V电源供电的电气设备，应选用三极式漏电保护器。
三相四线式380V电源供电的电气设备或单相设备与三相设备共用的电路，应选用三极四线或四极四线式漏电保护器。
2、漏电保护器接线图_根据电气线路的正常泄漏电流，选择漏电保护器的额定漏电动作电流。
漏电保护器接线图。
选择漏电保护器的额定漏电动作电流值时，应充分考虑到被保护线路和设备可能发生的正常漏电流值。
漏电保护器接线图，选用的漏电保护器的额定漏电不动作电流，应小于电气线路和设备的正常漏电电流的最大值的2倍。
漏电保护器接线图，漏电保护器的额定电压、额定电流、短路分断能力、额定漏电电流、分断时间应满足被保护供电线路和电气设备的要求。
....................................................................................................................... ......................................漏电保护器安装方法漏电保护器的安装应按照产品说明书的要求，充分考虑供电线路、供电方式、供电电压及系统接地型式。
三相四线漏电保护器的接线方法
三相四线漏电保护器的接线方法三相四线漏电保护器如何接线才不跳闸，要想知道这个问题如何解决，我们要知道以下两个方面：一是三相四线漏电保护器跳闸的原因，二是三相四线漏电保护器的接线方法；下面家居杂坛就以这两个方面分别来给大家分析三相四线漏电保护器如何接线才不跳闸的问题。
三相四线制漏电保护器跳闸的原因：漏电保护器跳闸的原因有主要有三个，分别是过载，短路，漏电（电流矢量和不为零），只要电路中发生以上的问题时，漏电保护器都会跳闸；如何防止过载导致漏电保护器跳闸，那么就需要我们根据用电负荷合理的选择电路的导线，以及要根据导线来合理的配置漏电保护器，只有相匹配的电路才能防止过载导致的漏电保护器跳闸；如何防止短路导致的漏电保护器跳闸，那么就需要我们严格按照规范要求布置线路以及接线，特别是电线接头的处理必须到位，一定要杜绝电线接头的虚接和开关的虚接；如何防止漏电导致的漏电保护器跳闸，那么我们需要做好电路的绝缘以及三相负载的平衡，这就要求我们在布置好电路以后要摇测导线的绝缘，另外要计算好三相的负载，避免三相负载的不平衡；以上就是防止漏电保护器跳闸的方法，最好了以上几点我们基本都是就可以避免漏电保护器的跳闸。
三相四线漏电保护器的接线方法：三相四线的漏电保护器，家居杂坛以4P的漏电保护器为例来给大家介绍，3P的漏电保护器家居杂坛就不给大家介绍了；4P的漏电保护器，进线端和出线端分别都是有四个接线端子，即进线端子四个和出现端子四个，进线端的四个接线端子分别是L1L2L3和N，出线端同样是L1L2L3和N；接线的时候，进线端的电线黄色绿色红色分别对应接到L1L2L3上，淡蓝色的电线接到N上，出线端同样是电线黄色绿色红色分别对应接到L1L2L3上，淡蓝色的电线接到N上。
三相五线制系统才可以使用漏电保护，普通工厂那种三相四线制供电系统（TN-C）是无法使用漏电保护装置的，一般工厂都用空气开关。
先从它的原理分析三相四线漏电保护的原理入手，来分析漏电保护跳闸是怎么回事，应该如何接线才对这是一款三相四线制漏电保护开关的内部电器原理图了，可以看到左下角有个电流互感器的东西，三条相线和一条零线都要穿过互感器的内部圆环，这个圆环可以理解成一些磁性材料做成的装置，能有效的感应到4条主线上电流的变化之和。
常见的漏电保护器错误接线方式
常见的漏电保护器错误接线方式Organize enterprise safety management planning, guidance, inspection and decision-making, ensure the safety status, and unify the overall plan objectives编制： _______________ 审核： _______________ 时间： _______________常见的漏电保护器错误接线方式简介：该安全管理资料适用于安全管理工作中组织实施企业安全管理规划、指导、检查和决策等事项，保证生产中的人、物、环境因素处于最佳安全状态，从而使整体计划目标统一，行动协调，过程有条不紊。
文档可直接下载或修改，使用时请详细阅读内容。
常见的漏电保护器错误接线方式有以下几种：（1 ）用于支线保护时，各支线应有各自的专用零线，且两相邻支线路的零线不得相连。
如果将两分支线路相连，零线中的电流互流，破坏零序电流互感器内的工作电流平衡，使漏电保护器发生误动作。
如果想就近利用动力分支线的零线作为照明分支线的零线，则会造成动力分支线的漏电保护器动作（图2－26 错误接线之一）。
图（略）（2 ）一个用电设备只能接在一条保护支路内，不得跨接在两条分支回路内，不得接在零序互感器的前面，也不得采取一线一地制供电，否则，会导致漏电保护器误动作（图2 －27 错误接线之二）。
（3 ）装有漏电保护器和未装漏电保护器的用电设备，不得共用一个接地装置。
例如，当因图 2 －28（错误接线之三）中的电机M1 的绝缘损坏而外壳带电时，电机M2 的外壳也带电。
由于电流没有经过漏电保护器，所以未起到漏电保护的作用。
（4 ）单相负荷应尽可能均衡分配。
如果分配不均（如一相的线路偏长，设备集中），则负荷较重的一相，其漏电电流偏大，因而干线的三相不平衡漏电电流增大，达到一定值时就会使干线首端的漏电保护器动作。
漏电开关正确安装与接线
漏电开关正确安装与接线
·对于TN-C低压供电系统，须严格区分工作线和保护线，尤其是中性线和保护线。
安装时，所有工作相线、工作零线必须通过漏电保护器的电流互感器;而所有接到设备金属外壳上的保护导体决对不能通过漏电保护器的电流互感器。
否则，漏电保护器将出现误动、拒动现象。
在TN-}-C供电方式中，因三相不平衡等原因，中性线会产生不平衡电流，如果加到设备外壳上，可能导致漏电保护器误动。
这种情况在实践中出现较多，应引起重视。
·确保电子式漏电保护器辅助电源工作可靠。
若辅助工作电源不可靠，放大元件停止工作，
将造成保护器拒动。
·两极漏电保护器的工作零线不通过漏电保护器，或工作零线绝缘水平低，将导致保护器
误动。
另外，负载形式、重复接地不当、电网过电压、高频漏电流、开关动作不同步、电磁干扰、浪涌电流、超出正常使用条件等均可能使保护器误动。
3 漏电保护器正确接线和常见的错误接线(见图2-- 4)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
断路器的几大功能：
A、短路保护：就是火线和零线接触，瞬间电流很大，断路器跳闸。
B、过载保护：就是用电电流超过电器的额定电流，断路器跳闸。
C、漏电保护(电漏电保护装置)：就是当漏电电流超过30毫安时，漏电附件自动拉闸，主要是保护人体安全的。
1P断路器与DPN断路器的区别：
一、1P就是火线进断路器，零线不进，DPN是火线和零线同时进断路器，切断时火线和零线同时切断，对居民用户来说安全性更高。
二、2P断路器也为双进双出，即火线和零线都进断路器，但2P断路器的宽度比1P和DPN断路器宽一倍。
三、漏电保护器：实际上是指带漏电保护装置的断路器，作用是当漏电电流超过30毫安时，漏电附件自动拉闸，保护人体安全。
断路器（空气开关）的极性和表示方法
单极1P：220V 切断火线
双极2P：220V 火线与零线同时切断
双极1P+N：220V 相线+中性线同时切断
三级3P: 380V 三相线全部切断
四级4P：380V 三相火线一相零线全部切断。
家庭用电路的配置方法为：
1、总开关一回路
2、照明一回路
3、客厅、卧室插座一回路
4、厨房、卫生间插座一回路
5、每个空调各一回路
空调如何换算功率及匹配断路器空气开关
1匹=750W
1.5匹=1.5×750W=1125W
2匹=2×750W=1500W
2.5匹=2.5×750W=1875W 此计算法以此类推。
1例：一个2P（2匹）的空调回路配的断路器规格大小为DPN20A，那么他准许通过的最大功率就为
4400W(220V*20A)。
而一个2匹的空调的额定功率为2000W,但考虑到空调启动瞬间功率会突然加大，所以配一个20A的断路器(足矣)。
注：断路器的大小并不是配得越大越好，配得过大，反而起不到过栽保护作用，使家用电器受损。
2例：3匹空调应选择多少A的空气开关？（220V电压）
750W×3匹=2250W×3倍（冲击电流）=6750W÷220V=30.68A≈32A。
3例：5匹空调应选择多少A的空气开关？( 380V电压)
750W×5匹=3750W×3倍（冲击电流）=1125W÷380V=29.60≈32A(功率÷电压=安培)
安装或施工说明:
1.、按产品说明书进行安装。
(1) 应安装在干燥、清洁的地方。
不能装在露天和潮湿地方，不能装在灰尘多、受烟薰的地方。
因为雨水、潮气或灰尘、烟雾侵入漏电开关，能使金属件生锈动作不灵、绝缘降低，或使电子元件受到腐蚀，致使整机过早损坏。
(2) 漏电开关的进、出线不可接反。
因为进线接电源，当漏电开关跳闸后，其辅助电源亦断开，其内晶闸管瞬间导通不会损坏；若出线接电源，跳闸后辅助电源不能断开，晶闸管有一特性，就是导通后即使触发信号消失，仍旧保持导通状态，则晶闸管因较长时间导通而烧毁，整机因而损坏。
2、应由电工动手安装。
因电工有一定的电气知识和电力工作经验，能选择恰当位置、安装正确、走线美观、出现问题可当即处理。
3安装中可能出现的问题及处理方法
(1) 按"试跳按钮"不会动作。
检查电源和接线，若均无问题，则是漏电开关故障，应换新的。
(2) 安上后合上开关即动作，送不上电。
先检查电源电压，看是否过压引起漏电开关动作；若电压正常，退掉负载线，若一开仍跳，系漏电开关故障，应换新的，若不跳，系被保护的线路泄漏过大，超过漏电开关的额定漏电动作电流。
采购指南：
（1）由线路的计算电流来决定断路器的额定电流；（大概有99%的设计者做到了这一条）。
（2）断路器的短路整定电流应躲过线路的正常工作启动电流。
（大概有30%的设计者注意到了这一条）。
（3）按线路的最大短路电流来校验低压断路器的分断能力；（大概有10%的设计者注意到了这一条）。
（4）按照线路的最小短路电流来校验断路器动作的灵敏性，即线路最小短路电流应不小于断路器短路整定电流的1.3倍；（大概有5%的设计者注意到了这一条）。
（5）按照线路上的短路冲击电流（即短路全电流最大瞬时值）来校验断路器的额定短路接通能力（最大电流预期峰值），即后者应大于前者。
（大概有1%的设计者注意到了这一条）。
