杭州电子科技大学模电实验思考题参考答案
模拟电子电路_杭州电子科技大学2中国大学mooc课后章节答案期末考试题库2023年
模拟电子电路_杭州电子科技大学2中国大学mooc课后章节答案期末考试题库2023年1.以下电极名称哪一个不属于MOS器件?答案:基极2.在下述几种击穿现象中，哪类击穿是不可逆的？（）答案:热击穿3. NEMOSFET饱和区的工作条件为VGS Vt, VDS VGS-Vt。
答案:>,>4.分析MOS和BJT的三种基本组态结构，有明显的对应结构，其中（）和（）组态均为电流跟随器结构。
答案:CG，CB5.分析MOS和BJT的三种基本组态结构，有明显的对应结构，其中（）和（）组态均存在米勒倍增效应，因而均为窄带放大器。
答案:CS，CE6.下面对PN结单向导电性描述合理的有（）。
答案:反偏时几乎没有电流通过反偏时PN结等效为一个大电阻正向导通，反向截止7.下列关于BJT和FET的描述正确的是（）答案:BJT为流控器件，FET为压控器件BJT为双极型器件，FET为单极型器件8.共源（CS）放大器交流通路中，若引入源极电阻，关于其作用说法正确的是（）答案:控制的大小，避免因_过大产生非线性失真稳定静态工作点拓展放大器的带宽9.当环境温度升高时，PN结（）。
答案:半导体中的本征激发增强反向饱和电流增大10.与同类型、同偏置的电阻型负载差放放大器相比，有源负载差放放大器（）。
答案:采用单端输出方式，但具有类似前者双端输出时的效果，甚至性能更好差模增益大大提高单端输出时共模抑制比更高广泛用于集成电路设计中11.N型半导体带负电，P型半导体带正电答案:错误12.在画放大器直流通路时，所有电容应短路，所有电感应开路答案:错误13.限幅电路仅能利用二极管的单向导电性实现。
答案:错误14.BJT和MOSFET管在集成电路中除了作为放大管使用外，还有另外两个作用分别是电流源和有源负载答案:正确15.有源负载结构既能用于CE组态，也能用于CB和CC组态。
答案:正确。
模拟电子实验思考题及答案(64学时)
位置设置 300V（╳）; 30mv （√） 交流有效值（√）; 峰值 （╳） 量程指示灯会闪烁（√）； 无指示反映（╳） 需要（╳）； 不需要（√） 能（╳）； 不能（√）
实验 2.1 晶体管共射极单管放大电路
理论要求：电路原理图参看实验指导书。 1、静态工作点的计算。 2、放大电路性能：电压放大倍数、输入电阻、输出电阻的计算。
大，出了屏幕，会看不到波形； Y 轴校准方法； DC 和 AC 档位的区别。
2、交流毫伏表的使用 测量 10-2MHz 正弦信号的有效值。频带比示波器小，比万用表大。 一定要选择合适的量程，否则误差大。比如：正弦信号 Ui=1V，要选 3V 量
程档，用 30V 的话，误差大！ 3、数字万用表
测直流电压、电流信号，电阻值。 测交流信号不如交流毫伏表精度高，模拟电子技术实验室的交流信号有效值 都用交流毫伏表测量！ 4、模拟万用表 在本实验室只用于单管放大时测静态工作点的电流 IB 和 IC。 5、信号发生器 正弦信号输入是有效值，切记！要注意分清题目给的条件是指正弦信号的有 效值（示例 Ui =1V）和最大值（示例 Uim=1V）。 6、集成运算放大器的使用 +12V、地、-12V 这三个电源必须接上，运放才能工作。同时注意要打开电 源开关。
思考题 2：示波器、信号发生器和交流毫伏表都使用的是同种测试线，哪种 仪器的测试线在单独使用时红夹子和黑夹子可以短接?为什么? 答：示波器和交流毫伏表在单独使用时，红黑夹子可以短接。因为它们是信 号的输入端，短接时，输入信号为零。
6
模拟电子技术实验
信号发生器的红黑饺子不可短接，短接会烧毁仪器。因为它们是信号的输出 端，短接相当于把信号端直接接地，会烧毁设备。 六、预习要求
R1=RF

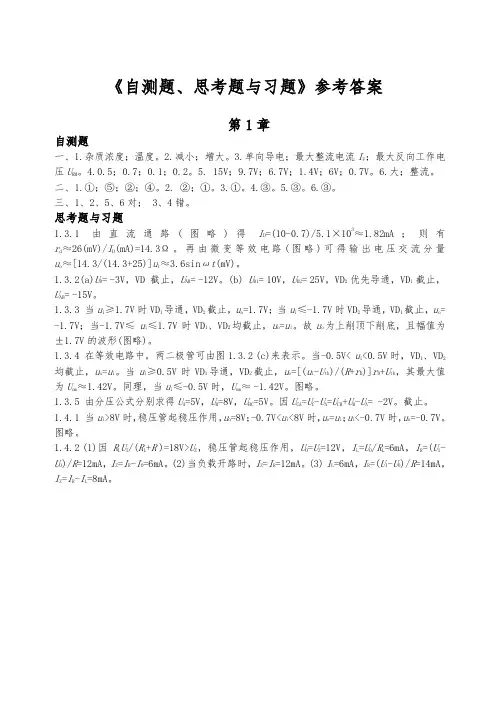

模电自测题、思考题与习题参考答案
《自测题、思考题与习题》参考答案第1章自测题一、1.杂质浓度；温度。
2.减小；增大。
3.单向导电；最大整流电流I F；最大反向工作电压U RM。
4.0.5；0.7；0.1；0.2。
5. 15V；9.7V；6.7V；1.4V；6V；0.7V。
6.大；整流。
二、1.①；⑤；②；④。
2. ②；①。
3.①。
4.③。
5.③。
6.③。
三、1、2、5、6对； 3、4错。
思考题与习题1.3.1 由直流通路(图略)得I D=(10-0.7)/5.1×103≈1.82mA；则有r d≈26(mV)/I D(mA)=14.3Ω。
再由微变等效电路(图略)可得输出电压交流分量u o≈[14.3/(14.3+25)]u i≈3.6sinωt(mV)。
1.3.2(a)U D=-3V，VD截止，U AB=-12V。
(b) U D1=10V，U D2=25V，VD2优先导通，VD1截止，U AB=-15V。
1.3.3 当u i≥1.7V时VD1导通，VD2截止，u o=1.7V；当u i≤-1.7V时VD2导通，VD1截止，u o= -1.7V；当-1.7V≤ u i≤1.7V时VD1、VD2均截止，u o=u i。
故u o为上削顶下削底，且幅值为±1.7V的波形(图略)。
1.3.4 在等效电路中，两二极管可由图1.3.2(c)来表示。
当-0.5V<u i<0.5V时，VD1、VD2均截止，u o=u i。
当u i≥0.5V时VD1导通，VD2截止，u o=[(u i-U th)/(R+r D)]r D+U th，其最大值为U om≈1.42V。
同理，当u i≤-0.5V时，U om≈-1.42V。
图略。
1.3.5 由分压公式分别求得U A=5V，U B=8V，U BC=5V。
因U CA=U C-U A=U CB+U B-U A= -2V。
截止。
1.4.1 当u i>8V时，稳压管起稳压作用，u o=8V；-0.7V<u i<8V时，u o=u i；u i<-0.7V时，u o=-0.7V。
杭州电子科技大学电路与模拟电子技术基础(第4版)习题解答完整版
第1章直流电路习题解答1.1 求图1.1中各元件的功率，并指出每个元件起电源作用还是负载作用。
图1.1 习题1.1电路图解 W 5.45.131=×=P （吸收）；W 5.15.032=×=P （吸收） W 15353−=×−=P （产生）；W 5154=×=P （吸收）； W 4225=×=P （吸收）;元件1、2、4和5起负载作用，元件3起电源作用。
1.2 求图1.2中的电流I 、电压U 及电压源和电流源的功率。
图1.2 习题1.2电路图解 A 2=I ；V 13335=+−=I I U电流源功率：W 2621−=⋅−=U P （产生），即电流源产生功率6W 2。
电压源功率：W 632−=⋅−=I P （产生），即电压源产生功率W 6。
1.3 求图1.3电路中的电流1I 、2I 及3I 。
图1.3 习题1.3电路图解 A 1231=−=I ;A 1322−=−=I由1R 、2R 和3R 构成的闭合面求得：A 1223=+=I I 1.4 试求图1.4所示电路的ab U 。
图1.4 习题1.4电路图解 V 8.13966518ab −=×+++×−=U 1.5 求图1.5中的I 及S U 。
图1.5 习题1.5电路图解 A 7152)32(232=×+−×+−=IV 221021425)32(22S =+−=×+−×+=I U1.6 试求图1.6中的I 、X I 、U 及X U 。
图1.6 习题1.6电路图解 A 213=−=I ；A 31X −=−−=I I ; V 155X −=⋅=I UV 253245X X −=×−−⋅=I U1.7 电路如图1.7所示：（1）求图(a)中的ab 端等效电阻；（2）求图(b)中电阻R 。
图1.7 习题1.7电路图解 (1) Ω=+=+++×+×+×+=1046418666661866666ab R (2) Ω=−−=712432383R1.8 电路如图1.8所示：（1）求图(a)中的电压S U 和U ；（2）求图(b)中V 2=U 时的电压S U 。
大学模拟电子技术实验课思考题及参考答案
实验报告简要分析及参考答案以下为简要分析，答题时请详细规范作答——实验一仪器的使用P178：交流毫伏表的使用（1）将信号发生器输出值与毫伏表测量值相比较，得到的结论是：信号发生器输出的电压是用峰峰值表示的，而毫伏表测量的电压是用有效值表示的，正弦波峰峰值电压是有效值电压的（2）用毫伏表的MANU和AUTO模式测量信号发生器的输出电压，其不同之处是：用MANU 模式测量时要把量程旋钮置于合适的量程才能显示正确的测量电压；AUTO模式则自动显示测量电压。
P178：思考题1．因为交流毫伏表的电压测量范围为100U A～300V，它能感应并测量仪器周围很微弱的干扰信号，所以交流毫伏表一接通电源显示屏上就有数码显示。
2．图（a）：（1）调节触发方式选择开关在AUTO状态；（2）调节垂直位移旋钮在适当的位置；（3）调节亮度旋钮在适当的位置。
图（b）：（1）T/DIV旋钮不要置于X-Y显示方式；（2）扫描时间选择旋钮的扫描频率不要选得太高，图（c）：调节聚焦和垂直位移旋钮在适当的位置。
3．示波器的红夹子应于毫伏表测试线上的红夹子相接，示波器的黑夹子应于毫伏表的黑夹子相接。
如果互换使用将引入干扰，产生较大的测量误差，甚至不能测量。
原因参阅课本P10。
实验二元件的识别与测量P1804.（2）用两手抓住表笔捏紧电阻两端测量其阻值,相当于把人体的电阻与所测电阻并联，所测电阻越大，影响越大，测量值越小。
P1816（2）用×100Ω档测出的阻值小，而用×1KΩ档测出的阻值大。
因为万用表不同的欧姆档流出的电流不同，×100Ω档时流出的电流大，×1KΩ档时流出的电流小。
当用不同的欧姆档测量同一只二极管时，由于二极管是非线性元件，等效电阻不是一个固定值，其值随电流的改变而改变，所以当用不同的量程测其正、反向电阻值时，测量值也不同。
P183：思考题用×1档电流大，×10k档电压大，都容易烧坏晶体管。
模拟电路实验参考答案
模拟电路实验参考答案模拟电路实验参考答案在学习模拟电路实验的过程中，我们常常会遇到一些难题，需要参考答案来帮助我们解决问题。
本文将为大家提供一些常见模拟电路实验的参考答案，希望能够帮助大家更好地理解和掌握相关知识。
一、直流电路实验1. 题目：给定一个电路，其中包括一个电源、一个电阻和一个电流表，请计算电路中的电流大小。
答案：根据欧姆定律，电流大小等于电源电压除以电阻大小。
因此，可以通过测量电源电压和电阻大小来计算电流大小。
2. 题目：给定一个电路，其中包括一个电源、两个电阻和一个电压表，请计算电路中的总电阻和总电压。
答案：总电阻等于两个电阻的串联电阻之和；总电压等于电源电压。
二、交流电路实验1. 题目：给定一个交流电路，其中包括一个电源、一个电感和一个电容，请计算电路中的电感电流和电容电流。
答案：电感电流与电感的电压成正比，与电压频率成反比；电容电流与电容的电压成正比，与电压频率成正比。
2. 题目：给定一个交流电路，其中包括一个电源、一个电阻和一个电容，请计算电路中的电压相位差。
答案：电压相位差等于电阻电压与电容电压之间的相位差。
可以通过测量电阻电压和电容电压的相位差来计算。
三、放大电路实验1. 题目：给定一个放大电路，其中包括一个输入信号源、一个放大器和一个输出信号源，请计算放大器的放大倍数。
答案：放大倍数等于输出信号的幅值除以输入信号的幅值。
可以通过测量输出信号和输入信号的幅值来计算。
2. 题目：给定一个放大电路，其中包括一个输入信号源、一个放大器和一个输出信号源，请计算放大器的频率响应。
答案：频率响应描述了放大器对不同频率输入信号的响应程度。
可以通过测量输入信号和输出信号的频率来计算频率响应。
总结：通过以上的参考答案，我们可以更好地理解和掌握模拟电路实验中的各种问题和计算方法。
在实践中，我们还可以根据具体实验的要求和条件进行一些变化和扩展，以进一步提高我们的实验能力和理解能力。
希望本文的参考答案能够对大家有所帮助，祝愿大家在模拟电路实验中取得好成绩！。
模电实验思考题
模拟（线性）电子电路实验思考题1. 用示波器测量交流信号的峰值和频率时，如何操作其关键性的旋钮才能尽可能提高测量精度？P6答： 幅值的测量：Y 轴灵敏度微调旋钮置于校准位置，Y 轴灵敏度开关置于合适的挡位，即整个波形在显示屏的Y 轴上尽可能大地显示，但不能超出显示屏指示线外。
频率测量：扫描微调旋钮置于校准位置，扫描开关处于合适档位，即使整个波形在X 轴上所占的格数尽可能接近10格（但不能大于10格）。
2. 用500HA 型指针式万用表的不同量程测量同一只二极管的正向电阻值，其结果不同，为什么？P11提示：根据二极管的输入特性曲线和指针式万用表“Ω”档的等效电路，结合测试原理分析回答。
答： 由本实验所测的二极管输入（伏安）特性曲线是一条非线性的特性曲线，曲线的下方较平滑，上方较陡峭。
根据500HA 型万用表内部工作原理可知，用万用表的小量程测量时，对应串接到测量电路中的电阻小，流过二极管的电流大，对应工作在输入特性曲线中较陡峭的上方，所测的电阻值小。
用万用表的较大量程测量时，对应串接到测量电路中的电阻较大，流过二极管的电流较小，对应工作在输入特性曲线中较平滑的下方，所测的电阻值大。
3. 放大器的上、下偏置电阻1B R 和2B R 若取得过小，将对放大器的静态和动态指标产生什么影响?P17答： 上、下偏置电阻1B R 和2B R 取得过小时，静态稳定性提高，但静态功耗大增而浪费能源，而且还会使放大器的输入动态电阻减小，使输入信号分流过大。
4. 测量集成功放的输入电阻i r ，为什么一般要采用测量输出电压的方法？P27答：因为集成功放的输入电阻i r 较大（一般为几十Ωk ），如采用测量输入电压的方法，电压表与其i r 并联后，由于分流作用在测量电阻R 上产生电压降（如图1所示），而产生测量误差。
采用测量输出电压的方法时，由于功放输出电阻o r 和负载电阻（Ω=10L R ）都很小，电压表在输出端并联后，分流降压作用很小（如图2所示），测量精度提高。
杭州电子科技大学模电实验课后答案（供参考）
杭州电子科技大学模电实验课后答案（供参考）9.1 常用电子仪器的使用1．什么是电压有效值？什么是电压峰值？答：电压峰值是该波形中点到最高或最低之间的电压值；电压有效值等于它的瞬时值的平方在一个周期内职分的平均值再取平方根。
2．常用交流电压表测量的电压值和用示波器直接测量的电压值有什么不同？答：常用交流电压表的电压测量值一般都为有效值，而示波器的电压直接测量都为峰值。
3．在用示波器测量交流信号的峰值和频率时，如何操作其关键性的旋钮才能尽可能提高测量精度？答：幅值的测量：Y轴灵敏度微调旋钮置于校准位置，Y轴灵敏度开关置于合适的位置即整个波形在显示屏的Y轴上尽可能大地显示，但不能超出显示屏指示线外。
频率测量：扫描微调旋钮置于校准位置，扫描开关处于合适位置即使整个波形在X轴上所占的格数尽可能接近10格（但不能大于10格）。
9.2 集成运算放大器的线性应用1．理想运放具有哪些最主要的特点？答：差模电压增益A od为无穷大；共模抑制比K CMR为无穷大；差模输入阻抗R id为无穷大；输出阻抗R O为零；有无限的带宽，传输时无相移；失调、温漂、噪声均为零等。
2．集成运放用于直流信号放大时，为何要进行调零?答：实际的集成运放不是理想的运放，往往存在失调电压和失调电流，为了减小测量误差，提高实验测量精度，所以要进行调零。
3．集成运放用于交流信号放大时需要进行调零吗，为什么？答：不需要，因为直流工作点不影响交流值的测量。
9.3 二极管的判断及直流稳压电源电路1．为什么不能用指针式万用表的R×1Ω档和R×10Ω档量程测量工作极限电流小的二极管的正向电阻值？答：根据指针式万用表的内部工作原理，可知R×1Ω档和R×10Ω档量程测量二极管的正向电阻值时，对应串接到测量电路中的电阻小，流过二极管的电流大。
若流过二极管的电流大于该二极管的工作极限电流时就会使二极管损坏。
2．用指针式万用表的不同量程测量同一只二极管的正向电阻值，其结果不同，为什么？答：由本实验所测的二极管输入（伏安）特性曲线是一条非线性的特性曲线，曲线的下方较平滑，上方较陡峭。
模电实验三思考题答案
实验指导书思考题及答案实验2.2 比例运算电路1、电路的特点：同相比例电路：1(1F o i R U U R =+，输入电阻理想值Ri=∞（输入电阻大，计算公式1(//)i i F i i i U U R R R I U U +′′==−）。
输出电阻Ro=0。
同相放大，比例系数只可大于1。
集成运放有共模输入，应选高共模抑制比的集成运放。
反相比例电路：1F o i R U U R =−。
输入电阻理想值Ri=R1（输入电阻小，比如20K ，计算公式：1i i i i i U U R R I U U −==−）。
输出电阻Ro=0。
反相放大，比例系数可随意。
3、误差原因（1）运放非理想状态：开环放大倍数非∞，同相、反相输入端电流非零。
（2）电阻等元件参数非标称值。
（3）测量仪器仪表——万用表、示波器的误差。
（4）工作在非线性区域导致很大误差。
4、比例电路输入输出电压传输特性曲线除了线性区外，要画到实测的正负饱和值。
5、思考题：当表2-2-3中Ui 大于等于±4V 时，Uo 会大于等于±12V 吗？为什么？ 答：不会。
因为运算放大器的直流电源是±12V 供电，其输出不会大于电源电压。
实验2.3 反相积分电路误差原因1、运放非理想状态：开环放大倍数非∞，同相反相输入端电流非零。
2、电阻、电容等元件参数非标称值。
3、信号发生器产生的输入信号有误差。
4、测量仪器仪表——示波器的误差。
当输入信号为sin i im u U t ω=时，积分器的输出表达式：sin(90)im o U u t RC ωω=+ 。
ui 与uo 之间的相位关系：uo 相位超前超前ui 相位90°。
当输入正弦交流信号的频率f 增大时，积分器的输出会下列变化： 输出信号和输入信号的相位差：不变不变不变。
相位差与f 无关。
输出信号的幅值：减小减小减小。
因为输出信号的幅值为im U RC ω，所以输入信号频率增加，输出信号幅值减小。
模电实验思考题
答：Rf回路中V1V2，利用电流增大时候，二极管动态电阻减小，电流减小时，二极管动态电阻增大的特点，加入非线性换届，从而使输出电压稳定。
实验十 集成功率放大电路
1·比较p0，n测试值与理论值，分析误差原因。
答：测量误差与计算误差。
2若在无输入信号时，从接在输入端的示波器上观察到频率较高的波形，正常否？如何消除?
2·当加到差动放大器两管基极的输入信号幅值相等，相位相同时，理想情况下的双端输出电压等于多少？
答：输出电压为零
3·差动放大器对差模输入信号起放大作用，还是起抑制作用？对共模信号
呢？
答：对差模信号起放大作用，对共模信号起抑制作用。
实验一
1测量静态工作点用何仪表？测量放大倍数用何仪表？
答：测量静态工作点用万用表，测量放大倍数用晶体毫伏表。
2．如何正确选择放大电路的静态工作点，在调试中应注意什么？
答：不断减小输出频率，和调节R调出正弦波，并调出最大不失真。
3测量R档数值，不断开于基极的连线，行吗？为什么？
答：不行，因为会影响R的数值。
4．放大器的非线性失真在那些情况下可能出现？
5．负载电阻R8变化时对放大器电路的静态工作点Q有误影响？对放大倍数Au有无影响？
答：对静态工作点Q有影响，对放大倍数Au有影响。
实验二
1．第二级的接入给第一级的电压放大倍数带来什么影响？为什么？
答：减小了第一级的放大倍数
2．二级单独工作是测出的电压放大倍数的乘积是否等于二级连接工作测得的总的电压放大倍数?
答：电路会被烧毁。
答:放大器都有其放大的频率范围。
模电实验思考题（考试）
实验一1测量静态工作点用何仪表？测量Ui、Uo用何仪表？答：测量静态工作点用万用表，测量放大倍数用晶体管毫伏表。
2．如何正确选择放大电路的静态工作点，在调试中应注意什么？答：不断减小输出频率，和调节R调出正弦波，并调出最大不失真。
3测量Rb的数值，不断开于基极的连线，行吗？为什么？答：不行，因为会影响Rb的数值。
4．放大器的非线性失真在那些情况下可能出现？答：静态工作点不合理，输入信号幅度过大，频率过低或过高等等。
5．负载电阻R8变化时对放大器电路的静态工作点Q有误影响？对放大倍数Au有无影响？答：对静态工作点Q有影响，对放大倍数Au有影响。
实验五集成运算放大器的基本运算电路2·实验中的各种运算电路输出电压与理论计算是否有误差？为什么？答：有，测量误差和标准值误差实验七：集成运算放大器的运用1、为什么RC正弦振荡电路要引入负反馈支路？答：因为正弦振荡器所选用的放大电路应具有尽可能大的输入电阻和尽可能小的输出R，以减小放大电路对选频特性的影响，因此，通常选用引入负反馈支路的放大电路2、为什么要增加二极管V1、V2？他们是怎么样稳幅的？答：Rf回路中V1V2，利用电流增大时候，二极管动态电阻减小，电流减小时，二极管动态电阻增大的特点，加入非线性换届，从而使输出电压稳定。
实验十集成功率放大电路1·比较p0，n测试值与理论值，分析误差原因。
答：测量误差与计算误差。
2若在无输入信号时，从接在输入端的示波器上观察到频率较高的波形，正常否？如何消除? 答：不正常，看线路与芯片是否有问题。
实验十一：整流滤波稳压电流1、能不能采用短路法来测量直流稳压电源的输出电阻，为什么？答：不能。
电源虽然有内阻，可以驳斥路端电压是一定的，内阻对输出电压没有影响，而短路后没有输出无法测量2、如果整流桥中有一对二极管短路，那么在直流稳压源的输出电压上会有何反映？答：在整流桥中只要有一对二极管短路会造成电源一个方向短路，其中两个二极管会烧坏。
模电实验四思考题答案(模电A)
实验指导书思考题及答案实验2.4 电压比较器四、实验总结报告分析提示1、将迟滞比较器的门限电压理论值和实测值进行比较 ，并分析误差原因。
答：门限电压理论值为112OH T RU U R R +=+，112OL T RU U R R −=+。
稳压二极管稳压值不是正好±8V ，电阻R1和R2阻值的误差。
五、预习要求阅读本实验内容，了解由运算放大器组成电压比较器的工作原理。
填写表2-4-1中的内容。
理论计算图2-4-2（a ）电路中，上限门电压U T+= 0.73V ；下限门电压U T—= -0.73V 。
(112OH T RU U R R +=+, 112OL T RU U R R −=+，U OH =8V ，U OL = - 8V) 实验2.5 波形发生器四、实验总结报告分析提示1、整理实验数据，将波形周期的实测值和理论值进行比较，并分析误差原因。
答：正弦波频率为12f RCπ=，主要是10K 电阻和0.1μF 电容不是标称值。
方波周期表达式为周期为122ln (12)F R T R C R =+，可见R F 、C 、R 1和R 2的精度都影响周期。
2、RC 正弦波发生器图2-5-1中，电位器R P 的作用是调节正弦波的频率吗？它的作用是什么？ 表2-4-1 选定正确的操作方法（正确的在方框内画√，错误的在方框内画×） 项 目操作方法 运算放大器使用 运算放大器使用时须提供直流电源（±12V 和地）（√） 运算放大器须检测好坏，方法是开环过零（√）电压比较器仍须要调零（╳）迟滞比较器 利用迟滞比较器将输入的正弦波转换为输出的矩型波，对输入信号幅值大小没有要求（╳）答：不是调节正弦波的频率。
它的作用是调节放大电路的Av 值，使之满足振幅平衡条件Av=3（︱A F︱=1）。
3、方形波发生器图2-5-3，u c 波形中充、放电的幅值由什么决定？充、放电的时间由什么决定？答：方形波发生器是由滞回比较器和积分电路组合而成。
模电实验二思考题答案
模电实验二思考题答案实验指导书思考题及答案实验2.1 晶体管共射极单管放大电路四、实验总结报告分析提示放大器静态工作点设置的不同对放大器工作有何影响？答：有影响的。
静态工作点不合适，放大器会处于饱和或者截止的工作状态。
Rp 减小，U B 过高，容易导致饱和； Rp 增加，U B 过低，容易导致截止。
还会影响Rbe ，Ri ，Au 等。
放大器负载R L 减小对放大器的放大倍数A u 的影响。
答：R L 的加入，会使得Au 变小。
因为', '//L L C L beR Au R R R r β=?=。
而当R L 减小时，Au减小。
注意:公式中的负号只是表示相公式中的负号只是表示相位相反位相反位相反！！输入信号和输出信号均为交流的正弦波输入信号和输出信号均为交流的正弦波。
思考题：当U o 波形失真时，用晶体管毫伏表测量U o 的电压值是否有意义？答：没有意义。
1、放大电路要求不失真放大。
2、晶体管毫伏表测量的是交流正弦信号的有效值，当波形失真时，测量没有意义。
五、预习要求设：R B1＝40K Ω，β＝50，U BE ＝0.7V , 估算图2-1-2静态理论值，并将数值填入表2-1-1中。
理论值：空载时大电压放大倍数Au= - 201.6；负载R L =5.1k 时，Au= -100.8。
空载和负载时放大电路：Ri=R B1//R B2//rbe=1.148K Ω，Ro=Rc=5.1 K Ω表2-1-1 1 放大器静态工作点放大器静态工作点实验所测数据计算：1i i i i i i U U Ri R K U U U U ==×?′′0000 5.1oL oLL oL oLU U U U Ro R K U U ??==×? 阅读完本课实验内容后，填写表2-1-4。
表2-1-4 4 选定仪表正确使用的方法选定仪表正确使用的方法选定仪表正确使用的方法（（正确的在方框内画正确的在方框内画√√，错误的在方框内画错误的在方框内画××）项目操作步骤测电阻先选择合适的量程，将指针万用表测试笔输入端短接起来，调节调零旋钮，使指针调在电阻表盘零位置。
模电实验思考题答案
低频电子线路实验思考题实验三单级低频放大器的设计、安装和调试1．R C和R L的变化对静态工作点有否影响？答：R C的变化会影响静态工作点，如其它参数不变，则R C↑==>V CE↓。
R L的变化对静态工作点无影响，原因是C2的隔直作用。
2．R C和R L的变化对放大器的电压增益有何影响？答：本实验电路中be LU r RA'β-=，R L′= R C // R L ，R L′增加时，∣A U∣的值变大，反之则减小。
3．放大器的上、下偏置电阻R B1和R B2若取得过小，将对放大器的静态和动态指标产生什么影响?答：上、下偏置电阻R B1和R B2取得很小时，静态稳定性提高，但静态功耗大增而浪费能源，而且还会使放大器的输入动态电阻减小以致信号分流过大。
4．C3若严重漏电或者容量失效而开路，两种器件故障分别对放大器产生什么影响？答：C3若严重漏电会使R4短路失效，放大器不能稳定工作，严重时会造成放大器处于饱和工作状态，而不能放大信号。
C3容量失效而开路时，由于R4的作用，使放大器处于深度负反馈工作状态，不能放大信号，A U≈-1。
实验八负反馈放大器1．负反馈放大器有哪四种组成形式，各种组成形式的作用是什么？答：负反馈放大器有电压串联、电压并联、电流串联和电流并联负反馈四种组成形式。
电压串联负反馈具有稳定输出电压，降低输出电阻，提高输入电阻的作用。
电压并联负反馈具有稳定输出电压、降低输出电阻和输入电阻的作用。
电流串联负反馈具有稳定输出电流，提高输出电阻和输入电阻的作用。
电流并联负反馈具有稳定输出电流，提高输出电阻，降低输入电阻的作用。
2．如果把失真的信号加入到放大器的输入端，能否用负反馈的方式来改善放大器的输出失真波形？答：不能。
因为负反馈放大器只能改善和消除电路内部因素造成的失真。
实验九集成运放的线性应用1．集成运放用于交流信号放大时，采用单、双电源供电时各有什么优缺点？答：运放采用单电源供电：优点：电源种类少。
模电实验思考题
6.6-2为什么引入自举电路能够扩大输出电压的范围图XX_01电路是前面已讨论的单电源互补对称电路，它虽然解决了工作点的偏置和稳定问题，但在实际运用中还存在其他方面的问题。
如输出电压幅值达不到Vom= VCC/2。
现分析如下。
在额定输出功率情况下，通常输出级的BJT是处在接近充分利用的状态下工作。
例如，当vI为负半周最大值时，iC3最小，vB1接近于+VCC，此时希望T1在接近饱和状态工作，即vCE1= VCES，故K点电位vK= +VCC -VCES » VCC。
当vi为正半周最大值时，T1截止，T2接近饱和导电，vK= VCES»0。
因此，负载RL两端得到的交流输出电压幅值Vom= VCC/2。
上述情况是理想的。
实际上，图1的输出电压幅值达不到Vom= VCC/2，这是因为当vi为负半周时，T1导电，因而iB1增加，由于Rc3上的压降和vBE1的存在，当K点电位向+ VCC接近时，T1的基流将受限制而不能增加很多，因而也就限制了T1输向负载的电流，使RL两端得不到足够的电压变化量，致使Vom 明显小于VCC/2。
如何解决这个矛盾呢？如果把图1中D点电位升高，使VD +VCC，例如将图中D点与+VCC的连线切断，VD由另一电源供给，则问题即可以得到解决。
通常的办法是在电路中引入R3C3等元件组成的所谓自举电路，如图2所示。
在图2中，当vI =0时，vD= VD= VCC-Ic3 R3 ，而vK= VK= VCC/2，因此电容T1两端电压被充电到VC3= VCC/2 - Ic3 R3。
图2当时间常数R3C3足够大时，vC3（电容C3两端电压）将基本为常数（vC3»VC3），不随vi而改变。
这样，当vi为负时，T1导电，vK将由VCC/2向更正方向变化，考虑到vD= vC3+ vK= VC3+ vK ，显然，随着K点电位升高，D 点电位vD也自动升高。
因而，即使输出电压幅度升得很高，也有足够的电流iB1，使T1充分导电。
《模拟电子技术实验》思考题
《模拟电子技术实验》思考题实验一 常用电子仪器的使用1、 为什么用数字万用表检测二极管时，正向接法是用红表笔接正极，黑表笔接负极？2、 如何快速的使用数字万用表判断三极管的发射极e 和集电极c ？3、 简单分析一下前面介绍的判别三极管发射极e 和集电极c 的方法的理论依据。
实验二 单管共射放大电路1、 测量放大器的静态工作点时，如果测得U CE <0.5V ，说明三极管处于什么工作状态？如果U CE =12V=E C ，三极管又处于什么工作状态？2、 应用以前学过的电工知识推导上面给出的输入电阻和输出电阻的计算公式。
3、 通过实验讨论三极管的什么参数对放大倍数有影响。
4、 测量放大器的输出电阻时，利用公式r o =L L o R U U⨯-)1(来计算r o ，当电路中的负载电阻R L 发生变化时，输出电阻是否发生变化？实验三 差分放大电路１、用恒流源代替R E 的电路对差模信号有负反馈作用吗？影响放大倍数？２、在单端输入电路中另一管还能取得信号吗？３、放大电路产生零点漂移的主要原因是什么？４、在双端输入、双端输出与单端输入、双端输出两种差动放大电路中，相对的电压增益相同，其物理本质上什么？实验四 互补对称功率放大器1、在实验中，如果扬声器没有声音，如何解决？2、与甲类功率放大电路相比，乙类互补对称功率放大电路的主要优点是什么？3、在单电源互补对称电路中，计算Pom 、Po 、Pv 、ŋ时要注意什么？实验五 负反馈放大电路１、交流负反馈能否调整放大电路的影响？2、电压串联负反馈对输入、输出电阻有什么影响？3、在测量放大电路的各项指标时，为什么放大器的输出波形不能失真？实验六 集成运算放大器１、差动运算电路测量静态工作点时，为什么要调零？２、“虚地”成立的条件是什么？３、同相输入与反相输入时，运放两个输入端之间的输入电压各等于多少？实验七RC正弦波振荡器１、如果元器件完好，且接线正确、电源电压正常，而示波器看不到输出波形，什么原因，怎么办？２、振荡器有输出，但出现明显失真，什么原因，如何解决？实验八串联稳压电路１、如果把电路中电位器RP1的滑动端往上（或往下）调，各三极管的Ｑ点将如何变化？２、调节R L时，发射极电位如何变化？电阻R L两端电压如何变化？3、晶体管串联稳压电源中哪个三极管消耗的功率大？为什么？。
模拟电路实验思考题
1．常用电子仪器的使用实验思考题1）什么是电压有效值？什么是电压峰值？2）常用交流电压表测量的电压值和用示波器直接测量的电压值有什么不同？3）在用示波器测量交流信号的峰值和频率时，如何操作其关键性的旋钮才能尽可能提高测量精度？2．晶体管主要参数及特性曲线的测试实验思考题1）为什么不能用500HA型指针式万用表的R×1Ω和R×10Ω档量程测量工作极限电流小的二极管的正向电阻值？2）用500HA型指针式万用表的不同量程测量同一只二极管的正向电阻值，其结果不同，为什么？提示：根据二极管的输入特性曲线和指针式万用表“Ω”档的等效电路，结合测试原理分析回答。
3．差分放大器实验思考题1）典型差分放大器与恒流源差分放大器最主要的特点和区别是什么？2）什么叫差分放大器的差模输入和共模输入？两者的输入电阻值有什么不同？3）简述差分放大器在差模输入和共模输入时，单端输出和双端输出的电压增益情况。
4．单管放大器的设计与测试实验思考题1）电阻R C和R L的阻值变化对放大器的电压增益有何影响？2）放大器的上、下偏置电阻R B和R2的阻值若按比例同时取得过小，将对放大器的静态性能和动态指标产生什么影响?3）电容C3若严重漏电或者容量失效而开路，分别会对放大器产生什么影响？5. 场效应管放大器的设计与调测实验思考题1）场效应管放大器的优缺点有哪些？2）为什么测量场效应管的输入电阻时要用测量输出电压的方法？3）一般不能用指针式万用表的直流电压档直接测量场效应管的V G S Q，为什么？6.集成功率放大器的应用实验思考题1）测量集成功放的输入电阻r i，为什么一般要采用测量输出电压的方法？2）集成功放内部电路共有4级放大器组成，其各级放大器各有什么主要功能和特点？3）实验测量和其结果均须满足如下条件：V o R<V o≤V o L M，V i«V o L≤V o L M，说明其理由。
7.直流稳压电源的设计与应用实验思考题1）桥式整流电容滤波电路的输出电压V I A V是否随负载的变化而变化？为什么？2）在测量ΔV O时，是否可以用指针式万用表进行测量？为什么？3）图2-16所示电路中C2和C3各起什么作用？如果不用C2和C3将可能出现什么现象？8.负反馈放大器实验思考题1）负反馈放大器有哪4种组成形式，各种组成形式的作用是什么？2）如果把失真的信号加入到放大器的输入端，能否用负反馈的方式来改善放大器的输出3真波形？6）如果在图2-3所示的电路中三极管的发射极串联一个100Ω的电阻形成电流串联负反馈放大器。
