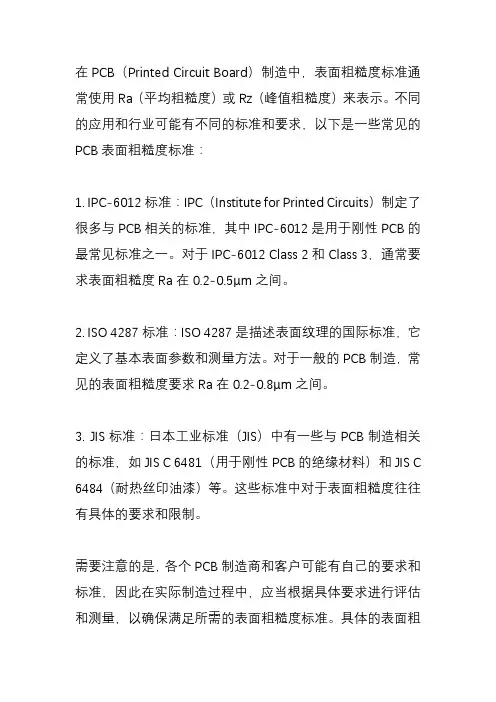

表面粗糙度是指加工表面上具有的较小间距和峰谷所组成的微观几何形状特性。宏观几何形状误差、表面波度误差、表面粗糙度三者之间的区别，通常以一定的波距与波高之比来划分，如图所示。一般比值大于1000者为宏观几何形状误差；小于40者为表面粗糙度；介于两者之间者为表面波度误差。

1.表面粗糙度的图形符号及含义

2. 表面粗糙度参数及其他补充要求在图形符号中的注写位置

(1) 位置a：注写表面结构的单一要求。

(2) 位置a和b：注写两个或多个表面结构要求。

在位置a注写第一个表面结构要求，方法同(1)，在位置b注写第二个表面结构要求。如果要注写第三个或更多个表面结构要求，图形符号应在垂直方向扩大，以空出足够的空间。扩大图形符号时，a和b的位置随之上移。

(3) 位置c：注写加工方法、表面处理、涂层或其他加工工艺要求等。如“车”、“磨”、“镀”等。

(4) 位置d：注写所要求的表面纹理和纹理的方向，如“=”、“X”、“M”等。

(5) 位置e：注写所要求的加工余量，以毫米为单位给出数值。
