配电房设计规范要求配电房是电力系统中非常重要的组成部分,它负责将电力分配到各个用电设备和区域,其设计的合理性和规范性直接关系到电力供应的稳定性、安全性以及经济性。
下面我们就来详细了解一下配电房设计的规范要求。
首先,配电房的选址至关重要。
它应尽量靠近负荷中心,以减少线路损耗和电压降。
同时,要避开易燃易爆、潮湿、有腐蚀性气体以及多尘的场所,确保环境相对干燥、通风良好。
此外,还要考虑到运输和维护的便利性,便于设备的安装、检修和更换。
在建筑结构方面,配电房的屋顶、墙壁和地面应具备良好的防火、防水和防潮性能。
屋顶的承重能力要足够,以承受可能安装的设备和设施的重量。
墙壁应采用不燃材料建造,且具有一定的隔热和隔音效果。
地面要平整、坚固,并做好防滑处理。
进入配电房,内部的布局要合理。
高低压开关柜、变压器等设备的布置应遵循安全、便捷的原则,留出足够的操作和维护空间。
不同电压等级的设备要分区布置,并有明显的标识。
通道的宽度要满足人员通行和设备搬运的要求,一般来说,主通道宽度不应小于 15 米,操作通道宽度不应小于 08 米。
配电房的照明设计也有严格的规范。
照明灯具应采用防爆、防潮型,照度要均匀,满足操作和检修的需要。
应急照明设备也是必不可少的,确保在突发停电情况下,人员仍能安全撤离和进行必要的操作。
说到电气设备,变压器的选择要根据实际负荷进行计算,确保其容量既能满足当前需求,又有一定的裕量以适应未来的发展。
高低压开关柜应具备良好的绝缘性能和防护等级,操作机构要灵活可靠。
配电柜内的电器元件要排列整齐,布线规范,标识清晰。
在安全防护方面,配电房要配备完善的防火、防爆、防雷和接地系统。
灭火器、消防栓等消防设备要齐全,并定期进行检查和维护。
避雷器要安装在进线端,以防止雷电波侵入。
接地系统的接地电阻应符合要求,确保电气设备的安全运行和人员的人身安全。
通风和空调系统对于配电房的正常运行也起着重要作用。
良好的通风可以排除设备运行产生的热量,降低室内温度,保证设备的正常工作温度。
配电室的规范要求
配电室的规范要求配电室是指供电系统中集中供电、接受电能分配、控制、保护及监测等功能的重要场所。
配电室关系到电气安全和保障电能正常传输,要求配电室具备规范的设计、建造和运营管理,满足电力工程标准和安全生产要求,确保电气设备运行的安全性、可靠性和稳定性。
一、设计要求1. 配电室的位置和建筑配电室应建在离电源、负荷近的地方,方便供电和管理。
如果需要计算机隔离,还需要进行地下隧道连接。
建筑中的房间应根据实际需要分区,保证空间布局合理,确保环境良好,避免高温、潮湿等问题。
2. 建筑和电气设备选材建筑和电气设备要选择耐高温、耐腐蚀、不可燃、不透磁等合适材料,保证其性能稳定,操作安全。
建筑要有防火、声音隔离、排气、排水系统等设施。
3. 配电室接地建筑接地是防止人身触电以及保护电气设备的关键措施。
配电室接地应满足防雷、防静电等防护要求。
接地要按照国家电气规范或设计要求,借助专业工具检测,确保接地电阻符合标准。
4. 建筑物泄漏电流保护配电室内部的电器设备如果积累过多的泄漏电流,就容易造成接地电阻升高,甚至导致人身触电等危险情况。
因此,设计时应该考虑到配电室的电器设备参数、数量和电气负荷等,然后选择适合的泄漏电流保护开关等设备,保障使用的可靠性。
二、施工要求1. 作业场地清洁平整施工现场应严格管理,干净整洁,清理掉累积的灰尘、垃圾等物品,保持通道畅通,避免工作时跌倒的危险。
2. 作业人员着装俗话说常言道:工具不如工人重要。
工作人员在进入施工现场前要穿上防静电服、绝缘鞋、安全帽、防护手套等手段。
在施工完成后要进行绝缘性和泄漏电流的检查和测试。
3. 施工人员技术水平要求施工人员要有扎实的电气技术知识和实践经验,熟悉现场的电气设备和线路。
在操作时应注意安全,保持专业技能要求,确保按照坚定的技术法规施工。
三、运维要求1. 现场排查配电室电气要求进行定期维护和排障,保障设备正常运行。
电气设备需要经常巡视,发现隐患及时处理,不能干扰供电运行。
配电房安全管理规范

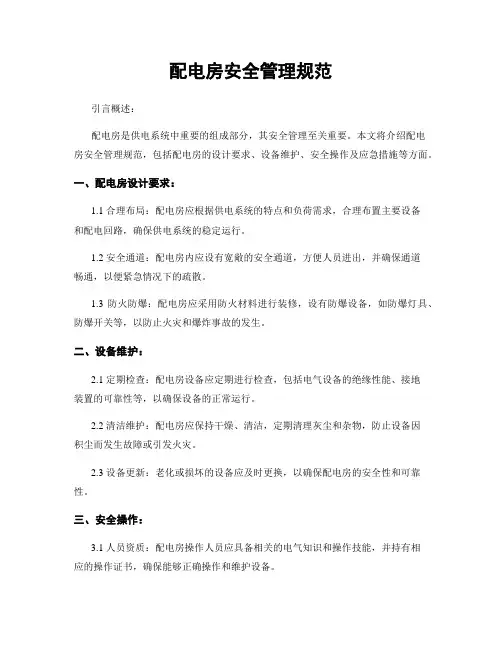

配电房安全管理规范引言概述:配电房是供电系统中重要的组成部分,其安全管理至关重要。
本文将介绍配电房安全管理规范,包括配电房的设计要求、设备维护、安全操作及应急措施等方面。
一、配电房设计要求:1.1 合理布局:配电房应根据供电系统的特点和负荷需求,合理布置主要设备和配电回路,确保供电系统的稳定运行。
1.2 安全通道:配电房内应设有宽敞的安全通道,方便人员进出,并确保通道畅通,以便紧急情况下的疏散。
1.3 防火防爆:配电房应采用防火材料进行装修,设有防爆设备,如防爆灯具、防爆开关等,以防止火灾和爆炸事故的发生。
二、设备维护:2.1 定期检查:配电房设备应定期进行检查,包括电气设备的绝缘性能、接地装置的可靠性等,以确保设备的正常运行。
2.2 清洁维护:配电房应保持干燥、清洁,定期清理灰尘和杂物,防止设备因积尘而发生故障或引发火灾。
2.3 设备更新:老化或损坏的设备应及时更换,以确保配电房的安全性和可靠性。
三、安全操作:3.1 人员资质:配电房操作人员应具备相关的电气知识和操作技能,并持有相应的操作证书,确保能够正确操作和维护设备。
3.2 安全用电:在配电房内进行用电操作时,应遵循安全用电规范,如佩戴绝缘手套、使用绝缘工具等,以防止电击事故的发生。
3.3 禁止乱拉乱接:在配电房内,严禁乱拉乱接电缆,应按照标准规定进行电缆的敷设和连接,以确保电气线路的安全性。
四、应急措施:4.1 火灾应急:配电房应配备灭火器材,并设置明显的灭火器材标识,以便在火灾发生时能够及时进行灭火。
4.2 事故报警:配电房应安装火灾报警器和烟雾探测器,一旦发现火灾或烟雾,能够及时报警并采取相应的应急措施。
4.3 应急疏散:配电房应设置应急疏散通道,并明确疏散路线和出口标识,以便在紧急情况下人员能够快速疏散。
结论:配电房安全管理规范对于保障供电系统的安全运行至关重要。
通过合理的设计要求、设备维护、安全操作和应急措施,可以有效预防事故的发生,确保人员和设备的安全。
配电房设计规范要求

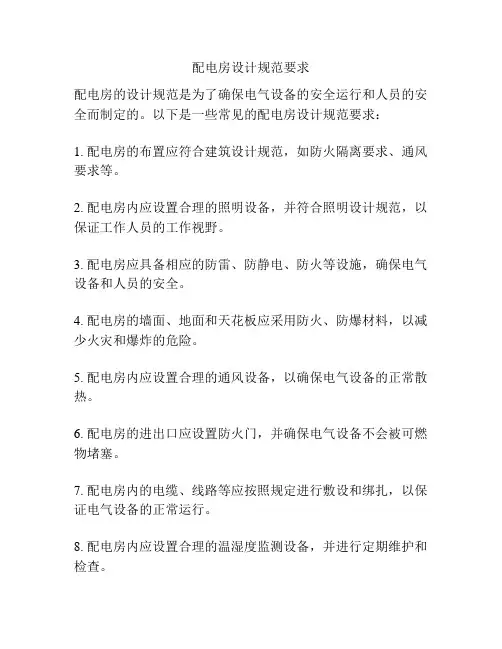

配电房设计规范要求配电房的设计规范是为了确保电气设备的安全运行和人员的安全而制定的。
以下是一些常见的配电房设计规范要求:1. 配电房的布置应符合建筑设计规范,如防火隔离要求、通风要求等。
2. 配电房内应设置合理的照明设备,并符合照明设计规范,以保证工作人员的工作视野。
3. 配电房应具备相应的防雷、防静电、防火等设施,确保电气设备和人员的安全。
4. 配电房的墙面、地面和天花板应采用防火、防爆材料,以减少火灾和爆炸的危险。
5. 配电房内应设置合理的通风设备,以确保电气设备的正常散热。
6. 配电房的进出口应设置防火门,并确保电气设备不会被可燃物堵塞。
7. 配电房内的电缆、线路等应按照规定进行敷设和绑扎,以保证电气设备的正常运行。
8. 配电房内应设置合理的温湿度监测设备,并进行定期维护和检查。
9. 配电房内应设置合理的人员疏散通道和紧急出口,以应对突发情况。
10. 配电房内的配电柜、开关、插座等设备应符合电气安全要求,并定期进行检查和维护。
11. 配电房内应设置合理的电源管理和监控系统,以确保电气设备的安全运行和故障诊断。
12. 配电房内的标志、警示标识应清晰可见,以提醒人员注意电气设备的危险性。
13. 配电房内的电气设备应按照规定进行定期检查和维护,确保其正常运行和安全性。
14. 配电房内的设备和线路应进行合理的接地设计,以确保电气设备和人员的安全。
15. 配电房内的电气设备容量和配电回路应合理设计,以满足建筑的用电需求。
总而言之,配电房的设计规范要求主要是为了保证电气设备的安全运行,确保人员的安全和建筑的用电需求。
设计人员需要结合实际情况和相关的法规标准进行设计,以保证配电房的安全性和可靠性。
配电房设计规范要求
8.3 建筑电气8.3.1 民用建筑物内配变电所,应符合下列要求:1 配变电所位置的选择,应符合下列要求:1)宜接近用电负荷中心;2)应方便进出线;3)应方便设备吊装运输;4)不应设在厕所、浴室或其他经常积水场所的正下方,且不宜与上述场所相贴邻;装有可燃油电气设备的变配电室,不应设在人员密集场所的正上方、正下方、贴邻和疏散出口的两旁;5)当配变电所的正上方、正下方为住宅、客房、办公室等场所时,配变电所应作屏蔽处理。
2 安装可燃油油浸电力变压器总容量不超过1260kVA、单台容量不超过630kVA的变配电室可布置在建筑主体内首层或地下一层靠外墙部位,并应设直接对外的安全出口,变压器室的门应为甲级防火门;外墙开口部位上方,应设置宽度不小于1m不燃烧体的防火挑檐;3 可燃油油浸电力变压器室的耐火等级应为一级,高压配电室的耐火等级不应低于二级,低压配电室的耐火等级不应低于三级,屋顶承重构件的耐火等级不应低于二级;4 不带可燃油的高、低压配电装置和非油浸的电力变压器,可设置在同一房间内;5 高压配电室宜设不能开启的距室外地坪不低于1.80m的自然采光窗,低压配电室可设能开启的不临街的自然采光窗;6 长度大于7m的配电室应在配电室的两端各设一个出口,长度大于60m时,应增加一个出口;7 变压器室、配电室的进出口门应向外开启;8 变压器室、配电室等应设置防雨雪和小动物从采光窗、通风窗、门、电缆沟等进入室内的设施;9 变配电室的电缆夹层、电缆沟和电缆室应采取防水、排水措施;10 变配电室不应有与其无关的管道和线路通过;11 变配电室、控制室、楼层配电室宜做等电位联结;12 变配电室重地应设与外界联络的通信接口、宜设出入口控制。
8.3.2 配变电所防火门的级别应符合下列要求:1 设在高层建筑内的配变电所,应采用耐火极限不低于2h的隔墙、耐火极限不低于1.50h的楼板和甲级防火门与其他部位隔开;2 可燃油油浸变压器室通向配电室或变压器室之间的门应为甲级防火门;3 配变电所内部相通的门,宜为丙级的防火门;4 配变电所直接通向室外的门,应为丙级防火门。
配电房设计规范要求
标识方法:采用明显的标 识牌或涂色,标明线路的 名称、用途、电压等级等 信息,方便识别和管理。
维护要求:定期对配电线 路进行检查,确保线路的 完好和安全运行,及时发 现和排除故障,防止发生 意外事故。
维护周期:根据线路的重 要性和使用情况,制定合 理的维护周期,一般可按 季度或年度进行维护。
维护人员:应由专业人员 进行维护,并具备相应的 资质和经验,确保维护工 作的专业性和安全性。
PART FIVE
实时监控:对 配电房内的设 备进行实时监 测,确保设备
正常运行。
数据采集:收 集配电房内的 各种数据,如 电流、电压、
温度等。
报警功能:当 监测到的数据 超过预设范围 时,系统自动 报警并通知相
关人员。
录像功能:对 配电房内的设 备运行情况进 行录像,以便 后续查看和分
析。
报警系统的作用:及时发现设备故障或异常情况,保障配电房的安全稳定运行。
培训周期:每年至 少进行一次培训和 考核
培训方式:线上或 线下培训,以实际 操作为主
汇报人:雪
巡视检查内容:包括设备运行情况、开关状态、电气连接点温度等 维护保养制度:定期对设备进行清洁、润滑、紧固等保养工作,确保设备正常运行 巡视检查周期:根据设备的重要性和运行状况,制定不同的巡视检查周期 保养工作流程:按照设备类型和保养要求,制定相应的保养工作流程
事故处理原则: 及时、准确、 迅速、防止事
报警系统的设置:根据设备的重要性、故障率等因素,合理设置报警阈值和报警级别,实现分 级管理。
报警响应机制:报警系统应具备快速响应能力,一旦发现异常情况,立即发出警报,并采取相 应的处理措施。
报警系统的维护与升级:定期对报警系统进行维护和升级,确保其始终处于良好的工作状态。
配电房设计规范要求
8.3 建筑电气8.3.1 民用建筑物内配变电所,应符合下列要求:1 配变电所位置的选择,应符合下列要求:1)宜接近用电负荷中心;2)应方便进出线;3)应方便设备吊装运输;4)不应设在厕所、浴室或其他经常积水场所的正下方,且不宜与上述场所相贴邻;装有可燃油电气设备的变配电室,不应设在人员密集场所的正上方、正下方、贴邻和疏散出口的两旁;5)当配变电所的正上方、正下方为住宅、客房、办公室等场所时,配变电所应作屏蔽处理。
2 安装可燃油油浸电力变压器总容量不超过1260kVA、单台容量不超过630kVA的变配电室可布置在建筑主体内首层或地下一层靠外墙部位,并应设直接对外的安全出口,变压器室的门应为甲级防火门;外墙开口部位上方,应设置宽度不小于1m不燃烧体的防火挑檐;3 可燃油油浸电力变压器室的耐火等级应为一级,高压配电室的耐火等级不应低于二级,低压配电室的耐火等级不应低于三级,屋顶承重构件的耐火等级不应低于二级;4 不带可燃油的高、低压配电装置和非油浸的电力变压器,可设置在同一房间内;5 高压配电室宜设不能开启的距室外地坪不低于1.80m的自然采光窗,低压配电室可设能开启的不临街的自然采光窗;6 长度大于7m的配电室应在配电室的两端各设一个出口,长度大于60m时,应增加一个出口;7 变压器室、配电室的进出口门应向外开启;8 变压器室、配电室等应设置防雨雪和小动物从采光窗、通风窗、门、电缆沟等进入室内的设施;9 变配电室的电缆夹层、电缆沟和电缆室应采取防水、排水措施;10 变配电室不应有与其无关的管道和线路通过;11 变配电室、控制室、楼层配电室宜做等电位联结;12 变配电室重地应设与外界联络的通信接口、宜设出入口控制。
8.3.2 配变电所防火门的级别应符合下列要求:1 设在高层建筑内的配变电所,应采用耐火极限不低于2h的隔墙、耐火极限不低于1.50h的楼板和甲级防火门与其他部位隔开;2 可燃油油浸变压器室通向配电室或变压器室之间的门应为甲级防火门;3 配变电所内部相通的门,宜为丙级的防火门;4 配变电所直接通向室外的门,应为丙级防火门。
配电室规范化建设标准
配电室规范化建设标准1、门采用外开式防火门,配置挂锁,门槛设置防小动物挡板,配电室内四周距地300mm墙面敷设 50×5热镀锌扁钢,接地电阻不大于4欧姆。
2、长度超过7米的配电室应开设2个门。
3、配电室墙壁刮仿瓷,地面为水泥地面、刮平,采用经济型环氧地坪涂装;电缆沟盖板整齐、完整。
4、配电室、配电装置内整洁无杂物,配电室高度不小于3.9m。
5、配电室内电缆布置走向清楚,标识牌清晰。
6、配电室、配电设备孔洞封堵完好,应有通风、防潮装置。
7、配电室定置图、电气接线模拟图通过并排布置,采用透明有机玻璃用螺栓固定在配电室入口墙上.8、墙上悬挂配电房巡视规范、管理制度,封闭母线采用吊架固定,封闭母线高出低压柜或变压器顶不小于0.5m,距离地面高度不小于2。
5m.9、配电室放置巡视标准化记录卡、台区相关图纸、设备技术资料。
10、本标准由公司生产技术部负责解释与修订。
低噪音强力进出排风机(0.25km,Φmm)配电房6S作业标准1、配电房门上应贴有“非工作人员勿进”的“标示牌"、并且要有相关的制度来规范。
2、配电房的门不能上锁,地板、相关设施要保持表面干净无尘,每天进行巡查、并且有《日常巡检表》的记录。
3、危险区域要设有“特别警示牌”、地板上要划有警示线、防止他人靠近.4、电器设备上要有相应的《操作规范》或《作业指导书》,配电箱上各种指示灯、显示器上不得有灰尘、损坏,发现异常问题须及时处理。
5、不同的线管、气管要涂有不同的颜色表示,便于识别,防止误用。
6、消防器材要齐全、通道保持畅通,配电房周围不能堆放任何物品。
配电室防鼠规定为防止鼠类进入配电室噬咬电缆、电线造成电气线路短路、断路等故障,特制定本规定1。
配电室门口应安装防鼠挡板,挡鼠板的高度和结构应能保证老鼠无法进入配电室内。
2。
配电室窗户应安装网孔不大于8×8mm的钢丝网。
3. 配电室室内电缆沟及四个墙角处应安放粘鼠板。
4. 配电室与室外连通的所有孔隙均要严密堵塞并用水泥砂浆批荡。
配电房设计规范要求
配电房设计规范要求配电房是供电系统中非常重要的组成部分,其设计需要遵循一系列规范要求,以确保安全、稳定和高效的电力供应。
本文将介绍配电房设计的规范要求,并对其中的重要注意事项进行详细探讨。
一、配电房布置设计规范要求1. 布置位置:配电房应位于可靠的建筑物内,通常应设在防火区内,并远离易燃、易爆等危险品。
同时,配电房的布置位置应利于施工、维修和消防等操作,方便设备进出和通风散热。
2. 布置结构:配电房的建筑结构要满足相关安全标准,具备足够的承重能力和防火性能。
应设有可靠的灭火设备和通风系统,以确保人员的安全和设备的正常运行。
3. 布置尺寸:配电房的尺寸应根据所安装设备的数量、尺寸和作业通道的需求进行合理规划。
通常应保留一定的安全间距,以便设备之间的维修和排故,同时应留有足够的空间进行人员活动。
4. 布置通道:配电房内应设置合理的通道,以确保设备的安全运行和维护。
通道的宽度应符合消防和施工的要求,同时应有明确的标识,以指导人员的行动。
二、配电房电缆线路设计规范要求1. 引入线路:配电房的电缆引入线路应满足设计负荷要求,并采取合适的敷设方式。
对于高压线路,应设置绝缘、防护装置,并与低压线路保持足够的安全距离。
2. 分支线路:配电房的分支线路应根据负荷分布进行科学规划,合理确定放线点和敷设方式。
应注意线路的容量、材质和敷设方式,并设置过载和短路保护装置。
3. 接地设计:配电房的接地设计要符合相关规范和标准。
应设置足够数量的接地装置,并保持接地电阻在规定范围内,以确保人身安全和设备的正常工作。
4. 电缆标识:配电房内的电缆线路应设置清晰可见的标识,包括线路名称、电压等级和编号等信息,以方便运维人员进行维护和排故。
三、配电房设备选型设计规范要求1. 开关设备:配电房的开关设备应符合相关标准,具备可靠的遥控和保护功能。
应根据负荷需求和系统特点进行合理选型,并注意设备的配套安装和通风散热。
2. 变压器:配电房内的变压器应满足电力系统的要求,包括容量、耐短路能力、节能性能等。
配电房设计规范要求
配电房设计规范要求
配电房是电力系统中非常重要的组成部分,它的设计规范要求非常严格,以确保电力系统的安全和稳定运行。
以下是配电房设计规范要求的章节划分:
一、基本要求
配电房应符合国家有关规定和标准,建设单位应按照电力系统的需要,合理选址、合理布局、合理设计,确保配电房的安全、可靠、经济、合理。
二、建筑设计
配电房建筑设计应符合国家建筑设计规范和电力系统的需要,建筑结构应具有足够的强度和刚度,能承受风压、地震力和其他外力的作用。
建筑内部应设置合理的通风、照明、防火和防爆设施。
三、电气设计
1. 配电房电气设计应符合国家电气设计规范和电力系统的需要,应具有足够的安全性、可靠性和经济性。
2. 配电房应设置合理的进出线口和电缆沟槽,进出线口和电缆沟槽应设置防护装置,以防止人员误碰或者受到电击。
3. 配电房应设置合理的电缆支架和电缆桥架,电缆支架和电缆桥架应具有足够的强度和刚度,能够承受电缆的重量和外力的作用。
4. 配电房应设置合理的开关柜、配电柜和控制柜,开关柜、配电柜和控制柜应
符合国家标准和电力系统的需要,具有足够的安全性、可靠性和经济性。
5. 配电房应设置合理的接地装置和避雷装置,接地装置和避雷装置应符合国家标准和电力系统的需要,能够保证电气设备的安全运行。
6. 配电房应设置合理的照明、防火和防爆设施,以保证人员的安全和电气设备的安全运行。
四、环境保护
配电房建设应符合国家环境保护法规和标准,建设单位应采取有效措施,防止噪声、污染和其他环境问题的产生。
以上是配电房设计规范要求的章节划分,建设单位在设计配电房时应按照这些要求进行设计,以确保配电房的安全、可靠、经济、合理。
各规范对配电用房的技术要求
各规范对配电用房的技术要求-CAL-FENGHAI.-(YICAI)-Company One1配变电所《全国民用建筑工程设计技术措施》---电气专业第13条配电室内通道应畅通无阻,不得设门槛。
第14条配电室应设向外开启的甲级防火门,通往配变电所其他房间的门应为双向门。
第15条高压开关柜下设有地沟时,其地沟深度应考虑电缆弯曲半径及电缆数量,一般为~,宽度不小于~,当设有可以进人的电缆夹层时,其净高不小于。
配变电所对建筑专业的要求1、配变电所各房间的耐火等级按下列要求选择:1)油浸变压器室为一级;2)非燃或难燃介质的变压器室、高压配电室(少油断路器)、高压电容器室(油浸式电容器)、控制室、值班室等不应低于二级;3)低压配电室、干式变压器室、真空断器或非燃介质断路器的高压配电室、低压干式电容器室,不应低于三级。
屋顶承重构件应为二级。
2、有充油设备的高压配电室、高压电容器室的门,应为向外开的甲级防火门。
3、油浸变压器室的门应为向外开启甲级防火门。
4、低压配电室、无油高压配电室、干式变压器室及控制室值班室的门,不宜低于乙级的防火门标准。
5、配变电所各房间之间的通道门宜为双向开启门或向低压侧开启。
6、配变电所经常开启的门窗,不应直通相邻的酸、碱、蒸汽、粉尘和噪声严重的建筑。
7、配变电所开向室外的门窗、通风窗等应设有防雨雪和小动物进入室内的设施。
8、高压配电室宜设不能开启的采光窗,窗台距室外地坪不宜低于,低压配电室可以设能开启的窗,但临街的侧墙不宜开窗。
9、变压器及配电装置室的门宽及高,应按最大运输件加外部尺寸 m。
10、配电室长度大于7m时,应设有两个出口,并宜设置在配电室的两端,两个出口的距离超过60m宜增加一个出口。
11、当配变电所设在楼上或地下室时,应设有设备运输吊装孔,其吊装孔的尺寸应能满足最大设备运输的需要。
12、油浸变压器室的内墙宜为砖墙勾缝、刷白,配变电所其他房间为抹灰刷白。
13、配变电所各房间地面宜采用高标号水泥抹面压光或水磨石地面,有通风要求的变压器室和电容器室,应采用抬高地坪的方案,变压器室的地面应设有坡向中间通风洞2%的坡度。
配电房设计规范要求
配电房设计规范要求配电房设计规范可不是一件小事,想想看,配电房是整个电力系统的神经中枢。
我们先来聊聊选址。
这地方要选得好,周围环境要稳定,不要被水淹了,或者被高温炙烤。
光是这点,足以让人头疼。
对了,地基要稳,必须承受设备的重量,还得有足够的空间,才能满足未来扩展的需要。
接下来,咱们说说布局。
配电房的布局就像一场精心安排的舞蹈,得井井有条。
设备之间要有合理的间距,避免相互干扰。
电缆通道要畅通无阻,别让它们打架。
设备的选择也很关键。
变压器、开关柜,选用品牌要靠谱,质量得过硬,万一出问题,可不是闹着玩的。
说到安全,绝对是重中之重。
防火措施必须到位,灭火器、火警报警器要全方位布置。
定期检查、维护,不可懈怠。
还有,电气设备的接地系统也得设计周全,确保不会出现漏电的情况,避免发生意外。
别小看这些细节,它们可是保障安全的第一道防线。
另外,通风与散热同样重要。
设备工作时会发热,保持良好的通风能有效延长设备的使用寿命。
制冷设备的选择要合适,保证室内温度处于合理范围,像是给它们穿上了保暖衣。
隔音设计也得考虑,降低噪音,避免扰民。
监控系统是另一个不可忽视的方面。
现代配电房要有监控设备,实时监测运行状态。
一旦出现异常,能立马发出警报,避免损失扩大。
数据记录也要系统化,方便随时查阅。
这样一来,不仅提高了管理效率,也为安全保驾护航。
最后,咱们谈谈未来的发展。
配电房设计得考虑到可持续性,绿色设计越来越受到重视。
使用节能设备、可再生能源,降低环境影响,真的挺重要的。
未来的配电房,得与时俱进,既要高效又要环保。
总结一下,配电房设计是个系统工程,得从选址、布局、安全、通风、监控等多个方面去深挖。
只有做到细致入微,才能保证电力系统的稳定运行。
每一个细节都不能忽视,因为它们共同构成了配电房的生命线。
设计得当,才能让这座电力之城,稳如泰山,永不动摇。
设计规范对配电房的要求
设计规范对配电房的要求篇一:配电房基本规范10kV及以下变电所设计规范GB50053-94第二节对建筑的要求第条高压配电室宜设不能开启的自然采光窗,窗台距室外地坪不宜低于;低压配电室可设能开启的自然采光窗。
配电室临街的一面不宜开窗。
第条变压器室、配电室、电容器室的门应向外开启。
相邻配电室之间有门时,此门应能双向开启。
第条配电所各房间经常开启的门、窗,不宜直通相邻的酸、碱、蒸汽、粉尘和噪声严重的场所。
第条变压器室、配电室、电容器室等应设置防止雨、雪和蛇、鼠类小动物从采光窗、通风窗、门、电缆沟等进入室内的设施。
第条配电室、电容器室和各辅助房间的内墙表面应抹灰刷白。
地(楼)面宜采用高标号水泥抹面压光。
配电室、变压器室、电容器室的顶棚以及变压器室的内墙面应刷白。
第条长度大于7m的配电室应设两个出口,并宜布置在配电室的两端。
长度大于60m时,宜增加一个出口。
当变电所采用双层布置时,位于楼上的配电室应至少设一个通向室外的平台或通道的出口。
第条配电所,变电所的电缆夹层、电缆沟和电缆室,应采取防水、排水措施。
对有关专业的要求可燃油油浸电力变压器室的耐火等级应为一级。
非燃(或难燃)介质的电力变压器室、高压配电装置室和高压电容器室的耐火等级不应低于二级。
低压配电装置和低压电容器室的耐火等级不应低于三级。
有下列情况之一时,变压器室的门应为防火门:(1)变压器室附近有易燃物品堆积的场所。
(2)变压器室下面有地下室。
(3)变压器室位于民用主体建筑物内。
配变电所中消防设施的设置:一类建筑的配变电所宜设火灾自动报警及固定式灭火装置;二类建筑的配变电所可设火灾自动报警及手提式灭火装置。
当配电装置室设在楼上时,应设吊装设备的吊装孔或吊装平台。
吊装平台、门或吊装孔的尺寸,应能满足吊装最大设备的需要,吊钩与吊装孔的垂直距离应满足吊装最高设备的需要。
高压配电室和电容器室,宜设不能开启的自然采光窗,窗户下沿距室外地面高度不宜小于。
临街的一面不宜开窗。
配电房设计规范要求
配电房设计规范要求
一、设计规范的重要性
配电房作为承载电力设备和供电系统的重要场所,其设计规范对于保障供电安全、提高供电效率至关重要。
设计规范的遵循不仅能够确保配电房设施的正常运行,还能够有效避免电力事故发生,最大限度地保护人员和设备的安全。
二、配电房位置选择
1. 配电房应位于建筑的非人员活动区域,远离易燃易爆和腐蚀性物质的存储区域。
2. 配电房周围应保持空旷,便于消防车辆和救援人员的进出,同时要确保通风良好,避免局部空气积聚引发安全隐患。
3. 配电房入口处应设置明显的标识,便于人员快速找到。
三、配电房建筑结构
1. 配电房的建筑结构应具有承重能力,能够抵御自然灾害等外部影响。
2. 配电房墙体应采用防火建筑材料,并配备适当的消防设施,保障火灾发生时的安全疏散和扑救。
四、配电房电气设备
1. 配电房应根据负荷情况选择合适的变压器、开关柜等电气设备,
确保供电系统稳定可靠。
2. 设备的安装位置应符合电气设备安装规范,便于设备运行、维护
和检修。
五、配电房维护管理
1. 配电房应建立健全的维护管理制度,对设备进行定期检查和保养,确保其长期有效运行。
2. 配电房工作人员应定期接受相关安全培训,提高应急处置和防范
意识。
六、结论
配电房设计规范要求不仅是一项技术要求,更是对人员和设备安全
的一种保障。
只有严格遵循设计规范,才能够确保配电房的正常运行,有效预防各类安全事故的发生。
希望各相关单位在配电房设计时能够
严格执行规范,为电力系统的安全运行保驾护航。
配电房设计规范要求
配电房设计规范要求配电房是供电系统的重要组成部分,它的设计规范非常重要。
下面是配电房设计规范的要求:一、总体设计要求1. 配电房的建筑结构要稳定可靠,能够承受特定的载荷和地震力。
2. 配电房要满足防火、防爆和通风要求,采取防火、隔热、通风、排烟措施。
3. 配电房要设置足够的工作空间和通道,以方便设备的维修、检修和更换。
4. 配电房内应设置配电柜、开关柜、变压器、电缆等设备,并按照规范要求布置。
二、电气设备选型要求1. 配电柜、开关柜和变压器等电气设备要选择合格的产品,并具备相应的认证和检测报告。
2. 电缆要选择符合规范要求的材质和规格,以保证电气系统的安全可靠。
三、电缆布线要求1. 电缆的敷设要符合电气安全规范,设置合适的敷设通道,并确保电缆的保护。
2. 电缆的敷设要满足规范的槽、管、桥架等要求,采用合适的固定方式。
四、设备的配置要求1. 配电房内的电气设备应按照规范要求合理配置,保证供电系统的正常运行。
2. 要设置备用设备,确保在异常情况下可以及时切换到备用电源。
五、安全与保护要求1. 配电房应设置足够数量和规格的灭火器、应急照明设备和防护设备,以应对突发事件。
2. 配电房应设立警示标识,标明重要设备和安全注意事项。
3. 配电房要设置防雷装置和接地装置,保障防雷和电气安全。
六、环境和通风要求1. 配电房要有合适的通风系统,保持室内空气流通,并设置合适的通风口和排烟设备。
2. 配电房要实施环境保护措施,减少噪音和电磁辐射对周围环境的影响。
七、维护和管理要求1. 配电房设备的维护和管理要规范,定期进行设备检查和维护,确保设备的正常运行。
2. 配电房要建立相应的管理制度和安全操作规程,并培训操作人员。
上述是配电房设计规范的要求,通过符合这些规范要求的设计和建设,可以保证配电房的安全、可靠和高效运行。
配电房设计规范要求
低压配电室设计规范要求一、民用建筑物内配变电所,应符合下列要求:1 配变电所位置的选择,应符合下列要求:1)宜接近用电负荷中心;2)应方便进出线;3)应方便设备吊装运输;4)不应设在厕所、浴室或其他经常积水场所的正下方,且不宜与上述场所相贴邻;装有可燃油电气设备的变配电室,不应设在人员密集场所的正上方、正下方、贴邻和疏散出口的两旁;5)当配变电所的正上方、正下方为住宅、客房、办公室等场所时,配变电所应作屏蔽处理。
2 安装可燃油油浸电力变压器总容量不超过1260kVA、单台容量不超过630kVA的变配电室可布置在建筑主体内首层或地下一层靠外墙部位,并应设直接对外的安全出口,变压器室的门应为甲级防火门;外墙开口部位上方,应设置宽度不小于1m不燃烧体的防火挑檐;3 可燃油油浸电力变压器室的耐火等级应为一级,高压配电室的耐火等级不应低于二级,低压配电室的耐火等级不应低于三级,屋顶承重构件的耐火等级不应低于二级;4 不带可燃油的高、低压配电装置和非油浸的电力变压器,可设置在同一房间内;5 高压配电室宜设不能开启的距室外地坪不低于1.80m的自然采光窗,低压配电室可设能开启的不临街的自然采光窗;6 长度大于7m的配电室应在配电室的两端各设一个出口,长度大于60m时,应增加一个出口;7 变压器室、配电室的进出口门应向外开启;8 变压器室、配电室等应设置防雨雪和小动物从采光窗、通风窗、门、电缆沟等进入室内的设施;9 变配电室的电缆夹层、电缆沟和电缆室应采取防水、排水措施;10 变配电室不应有与其无关的管道和线路通过;11 变配电室、控制室、楼层配电室宜做等电位联结;12 变配电室重地应设与外界联络的通信接口、宜设出入口控制。
二、配变电所防火门的级别应符合下列要求:1 设在高层建筑内的配变电所,应采用耐火极限不低于2h的隔墙、耐火极限不低于1.50h的楼板和甲级防火门与其他部位隔开;2 可燃油油浸变压器室通向配电室或变压器室之间的门应为甲级防火门;3 配变电所内部相通的门,宜为丙级的防火门;4 配变电所直接通向室外的门,应为丙级防火门。
配电室的规范要求
1、其砌筑规格:高度一般不得低于2。
5M,长宽随使用电器设备来设计。
2、其主配电柜与配电房门宜设置在配电房的正中间,配电柜底座应设置在高度不得低于0。
3M的沟槽,且柜台后应留宽度1M左右的过道空间以供维修。
3、配电房应紧靠变压器侧,通风良好,设置百叶门、窗;并采取防雨雪、防火、放小动物的措施,宜设置纱门、窗.
4、配电房应设立明显的安全标志、警示标志。
5、配电房内应上墙配电房管理制度、定期维修记录、电工日常维修保养记录等。
6、配电柜操作时应在其站脚处设置绝缘板或绝缘橡胶垫及应急照明措施等。
7、消防设置,其耐火等级不得低于3级,并配有符合要求的消防器材如:砂池、消防铲、桶,灭火器等。
在室外墙上离地130㎝高处配置至少2只以上1211灭火器或干粉灭火器等绝缘灭火.配电房室外应设立排水沟,周围不得有积水。
8、成列的配电屏和控制屏应设置短路、过载、漏电保护装置,各配电线路应做编号,注明用途标志,配电盘两端应与重复接地及保护零线做电气连接.配电盘或配电线路维修时,应悬挂“有人维修,禁止合闸”标志牌。
9、当施工现场设置自备发电机组时,其电源开关与外电网电源开关之间,应装设防止同时合闸的机械联锁装置,发电机组应采用三相四线制中性点直接接地供电系统,中性点单独接地,接地电阻不大于4欧姆.。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
低压配电室设计规范要求
一、民用建筑物内配变电所,应符合下列要求:
1 配变电所位置的选择,应符合下列要求:
1)宜接近用电负荷中心;
2)应方便进出线;
3)应方便设备吊装运输;
4)不应设在厕所、浴室或其他经常积水场所的正下方,且不宜与上述场所相贴邻;装有可燃油电气设备的变配电室,不应设在人员密集场所的正上方、正下方、贴邻和疏散出口的两旁;
5)当配变电所的正上方、正下方为住宅、客房、办公室等场所时,配变电所应作屏蔽处理。
2 安装可燃油油浸电力变压器总容量不超过1260kVA、单台容量不超过630kVA的变配电室可布置在建筑主体内首层或地下一层靠外墙部位,并应设直接对外的安全出口,变压器室的门应为甲级防火门;外墙开口部位上方,应设置宽度不小于1m不燃烧体的防火挑檐;
3 可燃油油浸电力变压器室的耐火等级应为一级,高压配电室的耐火等级不应低于二级,低压配电室的耐火等级不应低于三级,屋顶承重构件的耐火等级不应低于二级;
4 不带可燃油的高、低压配电装置和非油浸的电力变压器,可设置在同一房间内;
5 高压配电室宜设不能开启的距室外地坪不低于1.80m的自然采光
窗,低压配电室可设能开启的不临街的自然采光窗;
6 长度大于7m的配电室应在配电室的两端各设一个出口,长度大于60m时,应增加一个出口;
7 变压器室、配电室的进出口门应向外开启;
8 变压器室、配电室等应设置防雨雪和小动物从采光窗、通风窗、门、电缆沟等进入室内的设施;
9 变配电室的电缆夹层、电缆沟和电缆室应采取防水、排水措施;
10 变配电室不应有与其无关的管道和线路通过;
11 变配电室、控制室、楼层配电室宜做等电位联结;
12 变配电室重地应设与外界联络的通信接口、宜设出入口控制。
二、配变电所防火门的级别应符合下列要求:
1 设在高层建筑内的配变电所,应采用耐火极限不低于2h的隔墙、耐火极限不低于1.50h的楼板和甲级防火门与其他部位隔开;
2 可燃油油浸变压器室通向配电室或变压器室之间的门应为甲级防
火门;
3 配变电所内部相通的门,宜为丙级的防火门;
4 配变电所直接通向室外的门,应为丙级防火门。
三、应符合下列要求:
1 的位置选择及其他要求应符合本通则第8.3.1条的要求;
2 宜设有发电机间、控制及配电室、储油间、备件贮藏间等;设计时可根据具体情况对上述房间进行合并或增减;
3 发电机间应有两个出入口,其中一个出口的大小应满足运输机组的需要,否则应预留吊装孔;
4 发电机间与控制室或配电室之间的门和观察窗应采取防火措施,门开向发电机间;
5 柴油发电机组宜靠近一级负荷或变配电至设置;
6 可布置在高层建筑裙房的首层或地下一层,并应符合下列要求:
1)应采用耐火极限不低于2h或3h的隔墙和1.50h 的楼板、甲级防火门与其他部位隔开;
2)内应设置储油间,其总储存量不应超过8h的需要量,储油间应采用防火墙与发电机间隔开;当必须在防火墙上开门时,应设置能自行关闭的甲级防火门;
3)应设置火灾自动报警系统和自动灭火系统;
4)设置在地下一层时,至少应有一侧靠外墙,热风和排烟管道应伸出室外。
排烟管道的设置应达到环境保护要求:
7 进风口宜设在正对发电机端或发电机端两侧;
8 应采取机组消声及机房隔声综合治理措施。
贮油间应设置向外开启的防火门,其地面应低于与其相连接的房间(或走道)地面150~200mm或设门槛;
四、智能化系统机房应符合下列要求:
1 智能化系统的机房主要有:消防控制室、安防监控中心、电信机房、卫星接收及有线电视机房、计算机机房、建筑设备监控机房、有线广播及(厅堂)扩声机房等;
2 智能化系统的机房可单独设置,也可合用设置,并应符合下列要求: 1)消防防控制室、安防监控中心的设置应符合有关消防、安防规范;
2)消防控制室、安防监控中心宜设在建筑物的首层或地下一层,且应采用耐火极限不低于2h或3h的隔墙和耐火极限不低于1.50h 或2h的楼板与其他部位隔开,并应设直通室外的安全出口;
3)消防控制室与其他控制室合用时,消防设备在室内应占有独立的工作区域,且相互间不会产生干扰;
4)安防监控中心与其他控制室合用时,风险等级应得到主管安防部门的确认;
5)智能化系统的机房宜铺设架空地板、网络地板或地面线槽;宜采用防静电、防尘材料;机房净高不宜小于2.50m;
6)机房室内温度冬天不宜低于18℃,夏天不宜高于27℃;室内湿度冬天宜大于30%,夏天宜小于65%;
7)智能化系统的机房不应设在厕所、浴室或其他经常积水场所的正下方,且不宜与上述场所相贴邻;
3 智能化系统的重要机房应远离强磁场所;
4 智能化系统的设备用房应在初步设计中预留位置及线路敷设通道;
5 智能化系统的重要机房应做好自身的物防、技防;
6 智能化系统应根据系统的风险评估采取防雷措施,应做等电位联结。
五、电气竖井、智能化系统竖井应符合下列要求:
1 高层建筑电气竖井在利用通道作为检修面积时,竖井的净宽度不宜小于0.80m;
2 高层建筑智能化系统竖井在利用通道作为检修面积时,竖井的净宽度不宜小于0.60m;多层建筑智能化系统竖井在利用通道作为检修面积时,竖井的净宽度不宜小于0.35m;
3 电气竖井、智能化系统竖井内宜预留电源插座,应设应急照明灯,控制开关宜安装在竖井外;
4 智能化系统竖井宜与电气竖井分别设置,其地坪或门槛宜高出本层地坪0.15~0.30m;
5 电气竖井、智能化系统竖井井壁应为耐火极限不低于1h的不燃烧
体,检修门应采用不低于丙级的防火门;
6 电气竖井、智能化系统竖井内的环境指标应保证设备正常运行。
六,线路敷设应符合下列要求:
1 线路敷设应符合现行国家标准《建筑电气工程施工质量验收规范》GB 50303的规定;
2 智能化系统的缆线宜穿金属管或在金属线槽内敷设;
3 暗敷在楼板、墙体、柱内的缆线(有防火要求的缆线除外),其保护管的覆盖层不应小于15mm;
4 楼板的厚度、建筑物的层高应满足强电缆线及智能化系统缆线水平敷设所需的空间,并应与其他专业管线综合。
