阀门的分类及优缺点一、按照工作原理分类1. 手动阀门:手动阀门是最简单的一种阀门,通过人工操作旋转或推动来控制流体的通断。
其优点是结构简单、可靠性高,不受电力或气动压力的限制;缺点是需要人工操作,不适用于大流量或高压力的场合。
2. 自动阀门:自动阀门是通过传感器、电机或气动装置等自动控制的阀门,可以根据预设的条件自动调节流体的通断或流量。
其优点是能够实现自动化控制,适用于大流量或高压力的场合;缺点是结构复杂,维护成本较高。
二、按照结构分类1. 截止阀:截止阀是最常见的一种阀门,通过阀芯的升降来控制流体的通断。
其优点是密封性好、流阻小,适用于高压力或高温的场合;缺点是调节流量能力较差。
2. 调节阀:调节阀是通过改变阀芯的开度来控制流体的流量,可以精确调节流体的通量。
其优点是调节性能好、流量范围广;缺点是密封性稍差,不适用于高压力或高温的场合。
3. 止回阀:止回阀是一种防止流体倒流的阀门,通过阀瓣的开合来控制流体的单向流动。
其优点是结构简单、可靠性高,能够有效防止倒流;缺点是流阻较大,不适用于大流量的场合。
三、按照用途分类1. 闸阀:闸阀主要用于截断或通畅流体的通道,通过闸板的升降来实现流体的通断。
其优点是结构简单、流阻小;缺点是启闭力较大,不适用于频繁操作。
2. 蝶阀:蝶阀是一种以阀体内的圆盘来控制流体通断或调节流量的阀门,其优点是结构简单、启闭力小、流阻小;缺点是密封性一般,不适用于高压力或高温的场合。
3. 安全阀:安全阀是一种用于保护设备或管道不受过压的阀门,当压力超过设定值时,安全阀会自动开启,释放多余的压力。
其优点是能够保护设备安全,避免过压损坏;缺点是启闭频率较低。
阀门的分类及其优缺点各不相同。
在选择阀门时,需要根据具体的工作条件和要求来确定最适合的类型。
同时,在使用和维护阀门时,也需要注意阀门的使用范围和操作要求,以确保其正常运行和延长使用寿命。

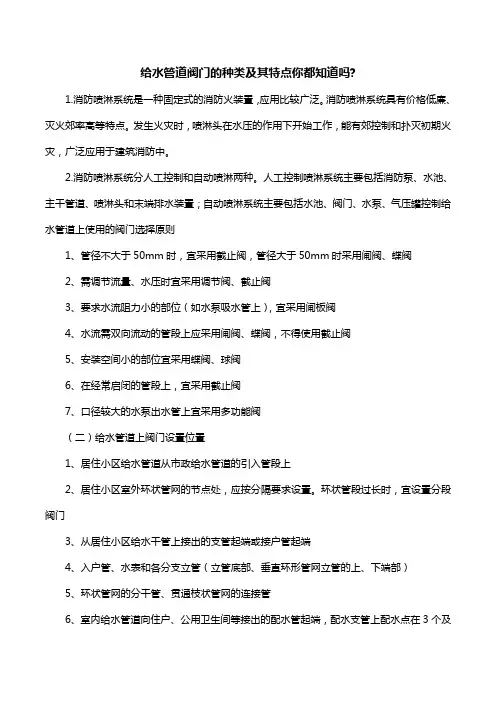

给水管道阀门的种类及其特点你都知道吗-
给水管道阀门的种类及其特点你都知道吗?1.消防喷淋系统是一种固定式的消防火装置,应用比较广泛。
消防喷淋系统具有价格低廉、灭火郊率高等特点。
发生火灾时,喷淋头在水压的作用下开始工作,能有郊控制和扑灭初期火灾,广泛应用于建筑消防中。
2.消防喷淋系统分人工控制和自动喷淋两种。
人工控制喷淋系统主要包括消防泵、水池、主干管道、喷淋头和末端排水装置;自动喷淋系统主要包括水池、阀门、水泵、气压罐控制给水管道上使用的阀门选择原则1、管径不大于50mm时,宜采用截止阀,管径大于50mm时采用闸阀、蝶阀2、需调节流量、水压时宜采用调节阀、截止阀3、要求水流阻力小的部位(如水泵吸水管上),宜采用闸板阀4、水流需双向流动的管段上应采用闸阀、蝶阀,不得使用截止阀5、安装空间小的部位宜采用蝶阀、球阀6、在经常启闭的管段上,宜采用截止阀7、口径较大的水泵出水管上宜采用多功能阀(二)给水管道上阀门设置位置1、居住小区给水管道从市政给水管道的引入管段上2、居住小区室外环状管网的节点处,应按分隔要求设置。
环状管段过长时,宜设置分段阀门3、从居住小区给水干管上接出的支管起端或接户管起端4、入户管、水表和各分支立管(立管底部、垂直环形管网立管的上、下端部)5、环状管网的分干管、贯通枝状管网的连接管6、室内给水管道向住户、公用卫生间等接出的配水管起端,配水支管上配水点在3个及3个以上时设置7、水泵的出水管,自灌式水泵的吸水泵8、水箱的进、出水管、泄水管9、设备(如加热器、冷却塔等)的进水补水管10、卫生器具(如大、小便器、洗脸盆、淋浴器等)的配水管11、某些附件,如自动排气阀、泄压阀、水锤消除器、压力表、洒水栓等前、减压阀与倒流防止器的前后等12、给水管网的最低处宜设置泄水阀(三)止回阀的选择止回阀一般应按其安装部位、阀前水压、关闭后的密闭性能要求和关闭时引发的水锤大小等因素来选择:1、阀前水压小时,宜选用旋启式、球式和梭式止回阀2、关闭后的密闭性能要求严密时,宜选用有关闭弹簧的止回阀3、要求削弱关闭水锤时,宜选用速闭消声止回阀或有阻尼装置的缓闭止回阀4、止回阀的阀掰或阀芯,应能在重力或弹簧力作用下自行关闭(四)给水管道设置止回阀引入管上;密闭的水加热器或用水设备的进水管上;水泵出水管上;进出水管合用一条管道的水箱、水塔、高地水池的出水管段上。
给排水管道阀门选择及各种阀门优缺点
给排火管讲阀门采用及百般阀门劣缺面之阳早格格创做一、阀门的采用及树坐部位:◆◆◆(一)、给火管讲上使用的阀门,普遍按下列准则采用:1、管径没有大于50mm时,宜采与停止阀,管径大于50 mm时采与闸阀、蝶阀.2、需安排流量、火压时宜采与安排阀、停止阀.3、央供火流阻力小的部位(如火泵吸火管上),宜采与闸板阀.4、火流需单背震动的管段上应采与闸阀、蝶阀,没有得使用停止阀.5、拆置空间小的部位宜采与蝶阀、球阀.6、正在时常开关的管段上,宜采与停止阀.7、心径较大的火泵出火管上宜采与多功能阀.◆◆◆(二)、给火管讲上的下列部位应树坐阀门:1、居住小区给火管讲从市政给火管讲的引进管段上.2、居住小区室中环状管网的节面处,应按合并央供树坐.环状管段过万古,宜树坐分段阀门.3、从居住小区给火搞管上交出的收管起端或者交户管起端.4、进户管、火表战各分收坐管(坐管底部、笔曲环形管网坐管的上、下端部).5、环状管网的分搞管、领悟枝状管网的连交管.6、室内给火管讲背住户、公用卫死间等交出的配火管起端,配火收管上配火面正在3个及3个以上时树坐.7、火泵的出火管,自灌式火泵的吸火泵.8、火箱的进、出火管、鼓火管.9、设备(如加热器、热却塔等)的进火补火管.10、卫死器具(如大、小便器、洗脸盆、淋浴器等)的配火管.11、某些附件,如自动排气阀、鼓压阀、火锤与消器、压力表、洒火栓等前、减压阀与倒流预防器的前后等.12、给火管网的最矮处宜树坐鼓火阀.◆◆◆(三)、止回阀普遍应按其拆置部位、阀前火压、关关后的稀关本能央供战关关时激励的火锤大小等果素去采用:1、阀前火压小时,宜采用旋开式、球式战梭式止回阀.2、关关后的稀关本能央供周到时,宜采用有关关弹簧的止回阀.3、央供削强关关火锤时,宜采用速关消声止回阀或者有阻僧拆置的缓关止回阀.4、止回阀的阀掰或者阀芯,应能正在沉力或者弹簧力效用下自止关关.◆◆◆(四)、给火管讲的下列管段上应树坐止回阀:引进管上;稀关的火加热器或者用火设备的进火管上;火泵出火管上;出进火管合用一条管讲的火箱、火塔、下天火池的出火管段上.注:拆有管讲倒流预防器的管段,没有需正在拆止回阀.◆◆◆(五)、给火管讲的下列部位应树坐排气拆置:1、间歇性使用的给火管网,其管网终端战最下面应树坐自动排气阀.2、给火管网有明隐起伏积散气氛的管段,已正在该段的峰面设自动排气阀或者脚动阀门排气.3、气压给火拆置,当采与自动补气式气压火罐时,其配火管网的最下面应设自动排气阀.二、百般阀门的劣缺面:1闸阀:闸阀是指关关件(闸板)沿通讲轴线的笔曲目标移动的阀门,正在管路上主要动做切断介量用,即齐开或者齐关使用.普遍,闸阀没有成动做安排流量使用.它不妨适用矮温压也不妨适用于下温下压,并可根据阀门的分歧材量.但是闸阀普遍没有必于输收泥浆等介量的管路中.便宜:①流体阻力小;②开、关所需力矩较小;③不妨使用正在介量背二目标震动的环网管路上,也便是道介量的流背没有受节制;④齐开时,稀启里受处事介量的冲蚀比停止阀小;⑤形骸结构比较简朴,制制工艺性较佳;⑥结构少度比较短.缺面:①形状尺寸战开开下度较大,所需拆置的空间亦较大;②正在开关历程中,稀启里人相对付摩揩,摩益较大,以至要正在下温时简单引起揩伤局里;③普遍闸阀皆有二个稀启里,给给加工、研磨战维建减少了一些艰易;④开关时间少.2蝶阀:蝶阀是用圆盘式开关件往复回转90°安排去开开、关关战安排流体通讲的一种阀门.便宜:①结构简朴,体积小,沉量沉,耗材省,别用于大心径阀门中;②开关赶快,流阻小;③可用于戴悬浮固体颗粒的介量,依据稀启里的强度也可用于粉状战颗粒状介量.可适用于透气除尘管路的单背开关及安排,广大用于冶金、沉工、电力、石油化工系统的煤气管讲及火讲等.缺面:①流量安排范畴没有大,当开开达30%时,流量便将进95%以上.②由于蝶阀的结媾战稀启资料的节制,没有宜用于下温、下压的管路系统中.普遍处事温度正在300℃以下,PN40以下.③稀启本能相对付于球阀、停止阀较好,故用于稀启央供没有是很下的场合.3球阀:是由旋塞阀演变而去,它的开关件是一个球体,利用球体绕阀杆的轴线转动90°真止开开战关关的脚段.球阀正在管讲上主要用于切断、调配战改变介量震动目标,安排成V形开心的球阀还具备良佳的流量安排功能.便宜:①具备最矮的流阻(本量为0);②果正在处事时没有会卡住(正在无润滑剂时),故能稳当天应用于腐蚀性介量战矮沸面液体中;③正在较大的压力战温度范畴内,能真止真足稀启;④可真止赶快开关,某些结构的开关时间仅为0.05~0.1s,以包管能用于考查台的自动化系统中.赶快开关阀门时,收配无冲打.⑤球形关关件能正在鸿沟位子上自动定位;⑥处事介量正在单里上稀启稳当;⑦正在齐开战齐关时,球体战阀座的稀启里与介量断绝,果此下速通过阀门的介量没有会引起稀启里的侵害;⑧结构紧稀、沉量沉,不妨认为它是用于矮温介量系统的最合理的阀门结构;⑨阀体对付称,更加是焊交阀体结构,能很佳天启受去自管讲的应力;⑩关关件能启受关关时的下压好.⑾齐焊交阀体的球阀,不妨曲埋于天下,使阀门内件没有受浸蚀,最下使用寿命可达3 0年,是石油、天然气管线最理念的阀门.缺面:①果为球阀最主要的阀座稀启圈资料是散四氟乙烯,它对付险些所有的化教物量皆有是惰性的,且具备摩揩系数小、本能宁静、没有简单老化、温度适用范畴广战稀启本能劣良的概括性个性.但是散四氟乙烯的物理个性,包罗较下的伸展系数,对付热流的敏感性战没有良的热传导性,央供阀座稀启的安排必须盘绕那些个性举止.所以,当稀启资料变硬时,稀启的稳当性便受到益害.而且,散四氟乙烯的耐温等第较矮,只可正在小于180℃情况下使用.超出此温度,稀启资料便会老化.而思量少久使用的情况下,普遍只会正在1 20℃没有使用.②它的安排本能相对付于停止阀要好一些,更加是气动阀(或者电动阀).4停止阀:是指关关件(阀瓣)沿阀座核心线移动的阀门.根据阀瓣的那种移动形式,阀座通心的变更是与阀瓣路程成正比率关系.由于该类阀门的阀杆开开或者关关路程相对付较短,而且具备非常稳当的切断功能,又由于阀座通心的变更与阀瓣的路程成正比率关系,非常符合于对付流量的安排.果此,那种典型的阀门非常迁合动做切断或者安排以及节流用.便宜:①正在开开战关关历程中,由于阀瓣与阀体稀启里间的磨揩力比闸阀小,果而耐磨.②开开下度普遍仅为阀座通讲的1/4,果此比闸阀小得多;③常常正在阀体战阀瓣上惟有一个稀启里,果而制制工艺性比较佳,便于维建.④由于其挖料普遍为石棉与石朱的混同物,故耐温等第较下.普遍蒸汽阀门皆用停止阀.缺面:①由于介量通过阀门的震动目标爆收了变更,果此停止阀的最小流阻也较下于大普遍其余典型的阀门;②由于路程较少,开开速度较球阀缓.5旋塞阀:是指关关件成柱塞形的转动阀,通过90°的转动使阀塞上的通讲心与阀体上的通讲心相通或者合并,真止开开或者关关的一种阀门.阀塞的形状可成圆柱形或者圆锥形.其本理与球阀基本相似,球阀是正在旋塞阀的前提上死少起去的,其主要用于油田开采,共时也用于石油化工.6仄安阀:是指正在受压容器、设备或者管路上,动做超压呵护拆置.当设备、容器或者管路内的压力降下超出允许值时,阀门自动开开,既而齐量排搁,以预防设备、容器或者管路战压力继启降下;当压力落矮到确定值时,阀门应自动即时关关,进而呵护设备、容器或者管路的仄安运止.7蒸汽疏火阀:正在输收蒸汽、压缩气氛等介量中,会有一些热凝火产死,为了包管拆置的处事效用战仄安运止,便应即时排搁那些无用且有害的介量,以包管拆置的消耗战使用.它有以下效用:①能赶快排除爆收的凝结火;②预防蒸汽揭收;③排除气氛及其余没有凝性气体.8减压阀:是通过安排,将进心压力减至某一需要的出心压力,并依赖介量自己的能量,使出心压力自动脆持宁静的阀门.9止回阀:又称顺流阀、顺止阀、背压阀战单背阀.那些阀门是靠管路中介量自己的震动爆收的力自动开开战关关的,属于一种自动阀门.止回阀用于管路系统,其主要效用是预防介量倒流、预防泵及启动电效果反转,以及容器介量的鼓搁.止回阀还可用于给其中的压力大概降至超出系统压的辅帮系统提供补给的管路上.主要可分为旋开式(依沉心转动)与降落式(沿轴线移动).。

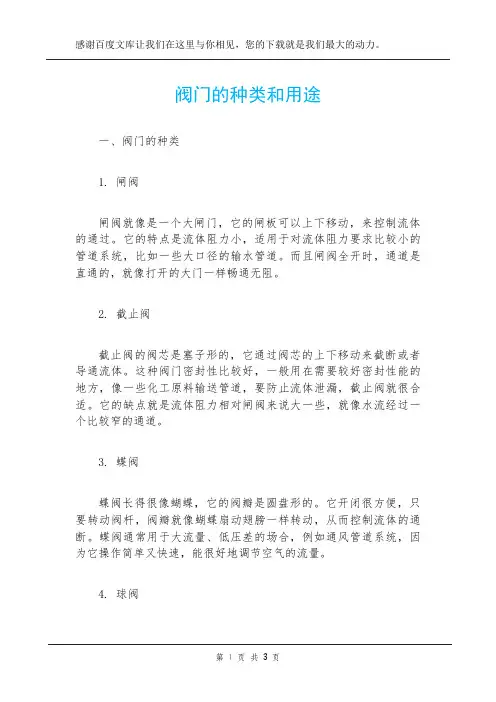

阀门的种类和用途
阀门的种类和用途一、阀门的种类1. 闸阀闸阀就像是一个大闸门,它的闸板可以上下移动,来控制流体的通过。
它的特点是流体阻力小,适用于对流体阻力要求比较小的管道系统,比如一些大口径的输水管道。
而且闸阀全开时,通道是直通的,就像打开的大门一样畅通无阻。
2. 截止阀截止阀的阀芯是塞子形的,它通过阀芯的上下移动来截断或者导通流体。
这种阀门密封性比较好,一般用在需要较好密封性能的地方,像一些化工原料输送管道,要防止流体泄漏,截止阀就很合适。
它的缺点就是流体阻力相对闸阀来说大一些,就像水流经过一个比较窄的通道。
3. 蝶阀蝶阀长得很像蝴蝶,它的阀瓣是圆盘形的。
它开闭很方便,只要转动阀杆,阀瓣就像蝴蝶扇动翅膀一样转动,从而控制流体的通断。
蝶阀通常用于大流量、低压差的场合,例如通风管道系统,因为它操作简单又快速,能很好地调节空气的流量。
4. 球阀球阀就像一个带孔的球放在一个阀体内,通过旋转球体来控制流体的流动。
它的密封性超棒,开关也很迅速,能承受较高的压力。
在一些要求快速切断流体的管道中经常使用,比如天然气输送管道,一旦有紧急情况,能马上关闭,防止危险发生。
5. 止回阀止回阀很有趣,它只允许流体向一个方向流动,就像单行道一样。
如果流体想反向流动,它就会自动关闭。
在一些水泵的出口管道上经常能看到它,防止水倒流回来损坏水泵。
二、阀门的用途1. 在给排水系统中的用途在家庭的自来水管道中,闸阀或者球阀可以用来控制水的供应。
比如在维修水管时,可以关闭闸阀或者球阀,截断水流。
止回阀可以防止污水倒流,保证污水排放的正常方向。
2. 在化工行业的用途化工行业输送各种化学原料,截止阀、球阀等因为其良好的密封性,可以防止化学原料泄漏,保障生产安全和环境安全。
而且不同的阀门组合起来,可以精确地控制化学原料的流量和流向,满足化工生产复杂的工艺要求。
3. 在石油天然气行业的用途石油和天然气都是易燃易爆的危险物质,在输送管道中,球阀、截止阀等阀门可以确保管道的密封,防止油气泄漏。

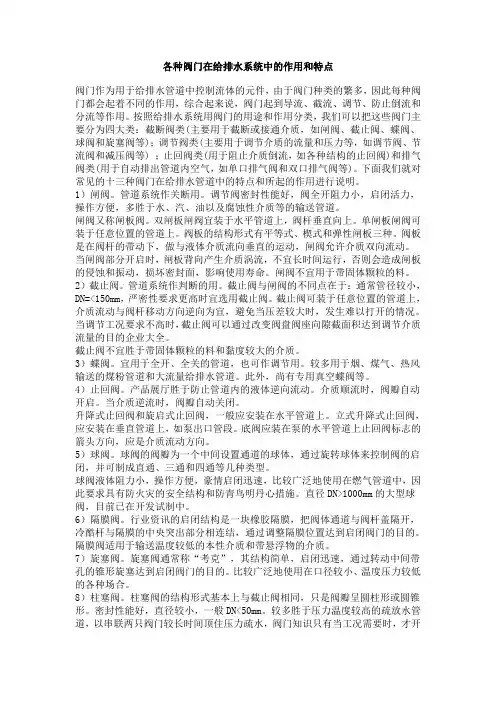

各种阀门在给排水系统中的作用和特点
各种阀门在给排水系统中的作用和特点阀门作为用于给排水管道中控制流体的元件,由于阀门种类的繁多,因此每种阀门都会起着不同的作用,综合起来说,阀门起到导流、截流、调节、防止倒流和分流等作用。
按照给排水系统用阀门的用途和作用分类,我们可以把这些阀门主要分为四大类:截断阀类(主要用于截断或接通介质,如闸阀、截止阀、蝶阀、球阀和旋塞阀等);调节阀类(主要用于调节介质的流量和压力等,如调节阀、节流阀和减压阀等) ;止回阀类(用于阻止介质倒流,如各种结构的止回阀)和排气阀类(用于自动排出管道内空气,如单口排气阀和双口排气阀等)。
下面我们就对常见的十三种阀门在给排水管道中的特点和所起的作用进行说明。
1)闸阀。
管道系统作关断用。
调节阀密封性能好,阀全开阻力小,启闭活力,操作方便,多胜于水、汽、油以及腐蚀性介质等的输送管道。
闸阀又称闸板阀。
双闸板闸阀宜装于水平管道上,阀杆垂直向上。
单闸板闸阀可装于任意位置的管道上。
阀板的结构形式有平等式、楔式和弹性闸板三种。
阀板是在阀杆的带动下,做与液体介质流向垂直的运动,闸阀允许介质双向流动。
当闸阀部分开启时,闸板背向产生介质涡流,不宜长时间运行,否则会造成闸板的侵蚀和振动,损坏密封面,影响使用寿命。
闸阀不宜用于带固体颗粒的料。
2)截止阀。
管道系统作判断的用。
截止阀与闸阀的不同点在于:通常管径较小,DN=<150mm,严密性要求更高时宜选用截止阀。
截止阀可装于任意位置的管道上,介质流动与阀杆移动方向逆向为宜,避免当压差较大时,发生难以打开的情况。
当调节工况要求不高时,截止阀可以通过改变阀盘阀座向隙截面积达到调节介质流量的目的企业大全。
截止阀不宜胜于带固体颗粒的料和黏度较大的介质。
3)蝶阀。
宜用于全开、全关的管道,也可作调节用。
较多用于烟、煤气、热风输送的煤粉管道和大流量给排水管道。
此外,尚有专用真空蝶阀等。
4)止回阀。
产品展厅胜于防止管道内的液体逆向流动。
介质顺流时,阀瓣自动开启。
各种阀门的安装方法及优缺点
各种阀门的安装方法及优缺点阀门的选择及设置部位(一)给水管道上使用的阀门,一般按下列原则选择:1、管径不大于50mm时,宜采用截止阀,管径大于50mm时采用闸阀、蝶阀;2、需调节流量、水压时宜采用调节阀、截止阀;3、要求水流阻力小的部位(如水泵吸水管上),宜采用闸板阀;4、水流需双向流动的管段上应采用闸阀、蝶阀,不得使用截止阀;5、安装空间小的部位宜采用蝶阀、球阀;6、在经常启闭的管段上,宜采用截止阀;7、口径较大的水泵出水管上宜采用多功能阀;(二)给水管道上的下列部位应设置阀门:1、居住小区给水管道从市政给水管道的引入管段上;2、居住小区室外环状管网的节点处,应按分隔要求设置。
环状管段过长时,宜设置分段阀门;3、从居住小区给水干管上接出的支管起端或接户管起端;4、入户管、水表和各分支立管(立管底部、垂直环形管网立管的上、下端部);5、环状管网的分干管、贯通枝状管网的连接管;6、室内给水管道向住户、公用卫生间等接出的配水管起端,配水支管上配水点在3个及3个以上时设置;7、水泵的出水管,自灌式水泵的吸水泵;8、水箱的进、出水管、泄水管;9、设备(如加热器、冷却塔等)的进水补水管;10、卫生器具(如大、小便器、洗脸盆、淋浴器等)的配水管;11、某些附件,如自动排气阀、泄压阀、水锤消除器、压力表、洒水栓等前、减压阀与倒流防止器的前后等;12、给水管网的最低处宜设置泄水阀。
(三)止回阀一般应按其安装部位、阀前水压、关闭后的密闭性能要求和关闭时引发的水锤大小等因素来选择;1、阀前水压小时,宜选用旋启式、球式和梭式止回阀;2、关闭后的密闭性能要求严密时,宜选用有关闭弹簧的止回阀;3、要求削弱关闭水锤时,宜选用速闭消声止回阀或有阻尼装置的缓闭止回阀;4、止回阀的阀掰或阀芯,应能在重力或弹簧力作用下自行关闭;(四)给水管道的下列管段上应设置止回阀:引入管上密闭的水加热器或用水设备的进水管上水泵出水管上进出水管合用一条管道的水箱、水塔、高地水池的出水管段上。
给水管道阀门的种类及其特点你都知道吗
给水管道阀门的种类及其特点你都知道吗1.消防喷淋系统是一种固定式的防火装置,应用比较广泛。
消防喷淋子系统具有价格低廉、灭火郊率高等特性。
发生火灾时,喷淋头水柱在水压的作用下开始组织工作,控制能有郊控制和扑灭中期火灾,广泛应用于建筑消防中。
2.消防喷淋系统分人工控制和自动喷淋两种。
人工控制喷淋系统次要包括屈伊消防泵、水池、主干管道、除尘头和末端排水装置;自动喷淋系统主要包括水池、阀门、水泵、气压罐控制给水管道上使用的阀门选择原则1、管径不大于50mm时,宜采用截止阀,管径大于50mm时采用闸阀、蝶阀2、需调节流量、水压圣埃蒂安德采用调节阀、截止阀3、其要求水流阻力小的部位(如水泵吸水管上),宜采用闸板阀4、水流需双向流动的管段上应采用闸阀、蝶阀,不得使用截止阀5、安装空间小的部位宜采用蝶阀、球阀6、在经常启闭的管段上,宜采用截止阀7、口径较大的水泵出水管上宜多功能阀(二)给水管道上阀门设位置1、居住小区给水管道从市政给水管道的引入管段上2、居住小区室外环状管网的节点处,应按分隔督促设置。
环状管段过长时,宜设置分段阀门3、从居住小区给水干管上接出的支管起端或接户管起端4、入户管、水表和各分支立管(立管底部、垂直环形管网立管的之上、下端部)5、环状管网的分干管、贯通枝状管网的连接管6、室内给水管道向住户、公用卫生间等接出的配水管起端,配水支管上配水点在3个及3个以上时设置7、水泵的出水管,自灌式水泵的滴水泵8、水箱的进、出水管、泄水管9、设备(如加热器、冷却塔等)的进水补水管10、卫生器具(如大、小便器、洗脸盆、淋浴器等)的配水管11、某些附件,如自动排气阀、泄压阀、水锤消除器、压力表、洒水栓等前、减压阀与倒流防止器的前后等12、给水管网的最低处宜设置泄水阀(三)止回阀的选择止回阀一般应按其装配部位、阀前水压、关闭后的密闭性能要求和关闭时引发的水锤大小等因素来选择:1、阀前水压小时,宜选用旋启式、球式和梭式止回阀2、关闭后的密闭性能要求严密时,撤除宜选用有关闭弹簧的止回阀3、要求削弱关闭水锤之时,宜选用速闭消声止回阀或有阻尼装置的缓闭止回阀4、止回阀的阀掰或阀炫彩,应能在重力或弹簧力作用下自行关闭(四)给水管道设置止回阀引入管上;密闭的水加热器或冷却系统用水设备的进水管上;水泵出水管上;进出水管合用一条管道的水箱、水塔、高地水池的出水管段上。
各种阀门的优缺点和适用范围
各种阀门的优缺点和适用范围在工业生产和生活中,阀门是不可或缺的设备,用于控制和调节流体介质的流量、压力和方向。
各种不同类型的阀门都有其优点、缺点和适用范围,下面将对常见的阀门类型进行详细介绍。
1.截止阀:截止阀是最常见的阀门类型,用于切断流体介质的流动。
主要优点是密封性好,能够承受高压力和高温度;缺点是流体流动阻力较大,操作力较大。
适用范围广泛,包括工业过程管线、供水管道等。
2.球阀:球阀采用球体旋转控制流体流动,具有快速开启和关闭、密封性好、流动阻力小等优点。
但球阀的缺点是可调节范围较小,不适用于精确流量控制;适用范围包括天然气管道、石油化工、水处理等领域。
3.蝶阀:蝶阀以其结构简单、体积小、重量轻、流动阻力小而成为常见的阀门类型。
其快速开闭、操作力小、适用于大口径管道等优点使其广泛应用于供水、石油、天然气、食品和制药等行业。
4.闸阀:闸阀通过闸板的升降来调节流体介质的流量,具有密封性好、流动阻力小的优点。
然而,闸阀存在关断时流体冲击大,操作不方便的缺点。
适用于液体、气体的管道系统,特别是带有固体颗粒的介质。
5.节流阀:节流阀在管道中设置结构特殊的节流装置,通过改变流体通道的截面积来调节流量。
节流阀具有调节范围广、结构简单等优点,但是存在流阻大、压力损失大的缺点。
适用范围包括加热、通风、空调系统等。
6.安全阀:安全阀是用于保护设备或管道系统在超过额定压力时减压或排放过压液体或气体的阀门。
其主要优点是操作灵活、结构简单、可靠性高;缺点是对介质要求较高、排放后需要重新调节。
适用范围包括蒸汽锅炉、压力容器等设备。
7.隔膜阀:隔膜阀采用隔膜结构,能够有效隔离流体介质与传动装置,保证介质的清洁性。
隔膜阀具有结构简单、体积小、重量轻等优点,适用于污水处理、化工等领域。
8.旋塞阀:旋塞阀通过旋转机构控制介质的流量,具有启闭快、密封性好等优点。
然而,旋塞阀存在操作力大、结构复杂的缺点。
适用于石油、化工、食品、医药等行业。
给排水管道阀门选择及各种阀门优缺点之欧阳引擎创编
给排水管道阀门选择及各种阀门优缺点欧阳引擎(2021.01.01)一、阀门的选择及设置部位:◆◆◆(一)、给水管道上使用的阀门,一般按下列原则选择:1、管径不大于50mm时,宜采用截止阀,管径大于50mm时采用闸阀、蝶阀。
2、需调节流量、水压时宜采用调节阀、截止阀。
3、要求水流阻力小的部位(如水泵吸水管上),宜采用闸板阀。
4、水流需双向流动的管段上应采用闸阀、蝶阀,不得使用截止阀。
5、安装空间小的部位宜采用蝶阀、球阀。
6、在经常启闭的管段上,宜采用截止阀。
7、口径较大的水泵出水管上宜采用多功能阀。
◆◆◆(二)、给水管道上的下列部位应设置阀门:1、居住小区给水管道从市政给水管道的引入管段上。
2、居住小区室外环状管网的节点处,应按分隔要求设置。
环状管段过长时,宜设置分段阀门。
3、从居住小区给水干管上接出的支管起端或接户管起端。
4、入户管、水表和各分支立管(立管底部、垂直环形管网立管的上、下端部)。
5、环状管网的分干管、贯通枝状管网的连接管。
6、室内给水管道向住户、公用卫生间等接出的配水管起端,配水支管上配水点在3个及3个以上时设置。
7、水泵的出水管,自灌式水泵的吸水泵。
8、水箱的进、出水管、泄水管。
9、设备(如加热器、冷却塔等)的进水补水管。
10、卫生器具(如大、小便器、洗脸盆、淋浴器等)的配水管。
11、某些附件,如自动排气阀、泄压阀、水锤消除器、压力表、洒水栓等前、减压阀与倒流防止器的前后等。
12、给水管网的最低处宜设置泄水阀。
◆◆◆(三)、止回阀一般应按其安装部位、阀前水压、关闭后的密闭性能要求和关闭时引发的水锤大小等因素来选择:1、阀前水压小时,宜选用旋启式、球式和梭式止回阀。
2、关闭后的密闭性能要求严密时,宜选用有关闭弹簧的止回阀。
3、要求削弱关闭水锤时,宜选用速闭消声止回阀或有阻尼装置的缓闭止回阀。
4、止回阀的阀掰或阀芯,应能在重力或弹簧力作用下自行关闭。
◆◆◆(四)、给水管道的下列管段上应设置止回阀:引入管上;密闭的水加热器或用水设备的进水管上;水泵出水管上;进出水管合用一条管道的水箱、水塔、高地水池的出水管段上。
给排水管道阀门选择及各种阀门优缺点
给排水管道阀门选择及各种阀门优缺点正文:1、钢管钢管包括一般钢管、镀锌钢管及无缝钢管等。
一般钢管用于非生活饮用水管道或一般工业给水管道。
钢管表面镀锌(采纳热浸镀锌工艺生产)是为防锈防腐蚀,以免影响水质,适用于生活饮用水水管或某些水质要求较高的工业用水水管;无缝钢管用于高压管网,其工作压力在1.6MPa以上。
钢管的连接方法有螺纹连接、焊接和法兰连接。
螺纹连接即利用带螺纹的管道配件连接。
配件大都用可锻铸铁制成,分镀锌与不镀锌两种,其抗腐蚀性及机械强度均较大。
目前钢制配件较少。
镀锌钢管必需用螺纹连接,其配件也应为镀锌配件。
这种方法多用于明装管道。
焊接是用焊机、焊条烧焊将两段管道连接在一起。
优点是接头紧密,不漏水,不需配件,施工快速。
但无法拆卸。
焊接只适用于不镀锌钢管。
这种方法多用于暗装管道。
法兰连接在较大管径(50m以上)的管道上,常将法兰盘焊接(或用螺纹连接)在管端,再以螺栓将两个法兰连接在一起,进而两段管道也就连接在一起了。
法兰连接一般用在连接阀门、止同阀、水表、水泵等处,以及需要常常拆卸、检修的管段上。
2、给水塑料管最常用的给水塑料管是给水硬聚氯乙烯管(UPVC)、给水聚丙烯管(PP管)。
此外,还有聚乙烯(PE)管,适用于输送水水温不超过40℃,其有关标准遵从《给水用聚乙烯(PE)管材》GB/T13663的规定;交联聚乙烯(PE—x)管:聚丁烯(PB)管,适于输送水水温为一20"90℃。
它们均具有较强的化学稳定性,耐腐蚀,不受酸、碱、盐、油类等介质的侵蚀,管壁光滑,水力性能好,质量较轻,加工安装便利。
但共同的缺点是耐温性差、强度较低。
因此,在使用上也受到肯定的限制。
给水硬聚氯乙烯管(UPVc),输送水的温度不超过45℃。
UPVC管一般采纳承插连接,其中承插粘接适用于管外径20~1601m;橡胶圈连接适用于管外径大于或等于63mm;与金属管配件、阀门等的连接采纳螺纹或法兰连接。
给水聚丙烯管(PP管),适用于系统工作压力不大于0.6Mpa,工作温度不大于70℃。
各种阀门的优缺点及在给水管道上选择及安装部位
各种阀门的优缺点及在给水管道上选择及安装部位阀门被广泛应用于各种输送流体的管道中,对流体进行切断或调节流体的流量和压力,而流体的性质各种各样,如液体、气体、蒸汽、浆液、悬浮液、粘稠液等,有的流体还带有固体颗粒、粉尘、化学物质等。
因此在选用阀门时,要充分了解各种阀门的优缺点和适用工况条件,才能最大限度发挥它的作用。
一、各种阀门的优缺点1、闸阀闸阀是指关闭件(闸板)沿通道轴线的垂直方向移动的阀门,在管路上主要作为切断介质用,即全开或全关使用。
一般,闸阀不可作为调节流量使用。
它可以适用低温压也可以适用于高温高压,并可根据阀门的不同材质。
但闸阀一般不用于输送泥浆等介质的管路中优点:①流体阻力小;②启、闭所需力矩较小;③可以使用在介质向两方向流动的环网管路上,也就是说介质的流向不受限制;④全开时,密封面受工作介质的冲蚀比截止阀小;⑤形体结构比较简单,制造工艺性较好;⑥结构长度比较短。
缺点:①外形尺寸和开启高度较大,所需安装的空间亦较大;②在启闭过程中,密封面人相对摩擦,摩损较大,甚至要在高温时容易引起擦伤现象;③一般闸阀都有两个密封面,给给加工、研磨和维修增加了一些困难;④启闭时间长。
2、蝶阀蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭和调节流体通道的一种阀门。
优点:①结构简单,体积小,重量轻,耗材省,别用于大口径阀门中;②启闭迅速,流阻小;③可用于带悬浮固体颗粒的介质,依据密封面的强度也可用于粉状和颗粒状介质。
可适用于通风除尘管路的双向启闭及调节,广泛用于冶金、轻工、电力、石油化工系统的煤气管道及水道等。
缺点:①流量调节范围不大,当开启达30%时,流量就将进95%以上;②由于蝶阀的结构和密封材料的限制,不宜用于高温、高压的管路系统中。
一般工作温度在300℃以下,PN40以下;③密封性能相对于球阀、截止阀较差,故用于密封要求不是很高的地方。
3、球阀球阀是由旋塞阀演变而来,它的启闭件是一个球体,利用球体绕阀杆的轴线旋转90°实现开启和关闭的目的。
给排水管道阀门选择及各种阀门优缺点
给排水管道阀门选择及各类阀门优缺点之老阳三干创作一、阀门的选择及设置部位:◆ ◆ ◆(一)、给水管道上使用的阀门,一般按下列原则选择:1、管径不大于50mm时,宜采取截止阀,管径大于50mm时采取闸阀、蝶阀.2、需调节流量、水压时宜采取调节阀、截止阀.3、要求水流阻力小的部位(如水泵吸水管上),宜采取闸板阀.4、水流需双向流动的管段上应采取闸阀、蝶阀,不得使用截止阀.5、装置空间小的部位宜采取蝶阀、球阀.6、在经常启闭的管段上,宜采取截止阀.7、口径较大的水泵出水管上宜采取多功效阀.◆ ◆◆(二)、给水管道上的下列部位应设置阀门:1、居住小区给水管道从市政给水管道的引入管段上.2、居住小区室外环状管网的节点处,应按分隔要求设置.环状管段过长时,宜设置分段阀门.3、从居住小区给水干管上接出的支管起端或接户管起端.4、入户管、水表和各分支立管(立管底部、垂直环形管网立管的上、下端部).5、环状管网的分干管、贯穿枝状管网的连接管.6、室内给水管道向住户、公用卫生间等接出的配水管起端,配水支管上配水点在3个及3个以上时设置.7、水泵的出水管,自灌式水泵的吸水泵.8、水箱的进、出水管、泄水管.9、设备(如加热器、冷却塔等)的进水补水管.10、卫生器具(如大、小便器、洗脸盆、淋浴器等)的配水管.11、某些附件,如自动排气阀、泄压阀、水锤消除器、压力表、洒水栓等前、减压阀与倒流避免器的前后等.12、给水管网的最低处宜设置泄水阀.◆ ◆ ◆(三)、止回阀一般应按其装置部位、阀前水压、封闭后的密闭性能要求和封闭时引发的水锤大小等因素来选择:1、阀前水压小时,宜选用旋启式、球式和梭式止回阀.2、封闭后的密闭性能要求严密时,宜选用有封闭弹簧的止回阀.3、要求削弱封闭水锤时,宜选用速闭消声止回阀或有阻尼装置的缓闭止回阀.4、止回阀的阀掰或阀芯,应能在重力或弹簧力作用下自行封闭.◆ ◆ ◆(四)、给水管道的下列管段上应设置止回阀:引入管上;密闭的水加热器或用水设备的进水管上;水泵出水管上;进出水管合用一条管道的水箱、水塔、洼地水池的出水管段上.注:装有管道倒流避免器的管段,不需在装止回阀.◆ ◆ ◆(五)、给水管道的下列部位应设置排气装置:1、间歇性使用的给水管网,其管网末端和最高点应设置自动排气阀.2、给水管网有明显起伏积聚空气的管段,已在该段的峰点设自动排气阀或手动阀门排气.3、气压给水装置,当采取自动补气式气压水罐时,其配水管网的最高点应设自动排气阀.二、各类阀门的优缺点:1闸阀:闸阀是指封闭件(闸板)沿通道轴线的垂直标的目的移动的阀门,在管路上主要作为切断介质用,即全开或全关使用.一般,闸阀不成作为调节流量使用.它可以适用低温压也可以适用于低温高压,并可按照阀门的不合材质.但闸阀一般不必于输送泥浆等介质的管路中.优点:①流体阻力小;②启、闭所需力矩较小;③可以使用在介质向两标的目的流动的环网管路上,也就是说介质的流向不受限制;④全开时,密封面受任务介质的冲蚀比截止阀小;⑤形体结构比较简单,制造工艺性较好;⑥结构长度比较短.缺点:①外形尺寸和开启高度较大,所需装置的空间亦较大;②在启闭过程中,密封面人相对摩擦,摩损较大,甚至要在低温时容易引起擦伤现象;③一般闸阀都有两个密封面,给给加工、研磨和维修增加了一些困难;④启闭时间长.2蝶阀:蝶阀是用圆盘式启闭件往复回转90°左右来开启、封闭和调节流体通道的一种阀门.优点:①结构简单,体积小,重量轻,耗材省,别用于大口径阀门中;②启闭迅速,流阻小;③可用于带悬浮固体颗粒的介质,依据密封面的强度也可用于粉状和颗粒状介质.可适用于通风除尘管路的双向启闭及调节,广泛用于冶金、轻工、电力、石油化工系统的煤气管道及水道等.缺点:①流量调节规模不大,当开启达30%时,流量就将进95%以上.②由于蝶阀的结构和密封资料的限制,不宜用于低温、高压的管路系统中.一般任务温度在300℃以下,PN40以下.③密封性能相对于球阀、截止阀较差,故用于密封要求不是很高的地方.3球阀:是由旋塞阀演变而来,它的启闭件是一个球体,利用球体绕阀杆的轴线旋转90°实现开启和封闭的目的.球阀在管道上主要用于切断、分派和改动介质流动标的目的,设计成V形开口的球阀还具有良好的流量调节功效.优点:①具有最低的流阻(实际为0);②因在任务时不会卡住(在无润滑剂时),故能可靠地应用于腐化性介质和低沸点液体中;③在较大的压力和温度规模内,能实现完全密封;④可实现快速启闭,某些结构的启闭时间仅为0.05~0.1s,以包管能用于试验台的自动化系统中.快速启闭阀门时,操纵无冲击.⑤球形封闭件能在鸿沟位置上自动定位;⑥任务介质在双面上密封可靠;⑦在全开和全闭时,球体和阀座的密封面与介质隔离,因此高速通过阀门的介质不会引起密封面的侵蚀;⑧结构紧凑、重量轻,可以认为它是用于低温介质系统的最合理的阀门结构;⑨阀体对称,尤其是焊接阀体结构,能很好地承受来自管道的应力;⑩封闭件能承受封闭时的高压差.⑾全焊接阀体的球阀,可以直埋于地下,使阀门内件不受浸蚀,最高使用寿命可达30年,是石油、天然气管线最理想的阀门.缺点:①因为球阀最主要的阀座密封圈资料是聚四氟乙烯,它对几乎所有的化学物质都有是惰性的,且具有摩擦系数小、性能稳定、不容易老化、温度适用规模广和密封性能优良的综合性特点.但聚四氟乙烯的物理特性,包含较高的膨胀系数,对冷流的敏理性和不良的热传导性,要求阀座密封的设计必须围绕这些特性进行.所以,当密封资料变硬时,密封的可靠性就受到破坏.并且,聚四氟乙烯的耐温等级较低,只能在小于180℃情况下使用.超出此温度,密封资料就会老化.而考虑长期使用的情况下,一般只会在120℃不使用.②它的调节性能相对于截止阀要差一些,尤其是气动阀(或电动阀).4截止阀:是指封闭件(阀瓣)沿阀座中心线移动的阀门.按照阀瓣的这种移动形式,阀座通口的变更是与阀瓣行程成正比例关系.由于该类阀门的阀杆开启或封闭行程相对较短,并且具有很是可靠的切断功效,又由于阀座通口的变更与阀瓣的行程成正比例关系,很是适合于对流量的调节.因此,这种类型的阀门很是迁合作为切断或调节以及节流用.优点:①在开启和封闭过程中,由于阀瓣与阀体密封面间的磨擦力比闸阀小,因而耐磨.②开启高度一般仅为阀座通道的1/4,因此比闸阀小得多;③通常在阀体和阀瓣上只有一个密封面,因而制造工艺性比较好,便于维修.④由于其填料一般为石棉与石墨的混合物,故耐温等级较高.一般蒸汽阀门都用截止阀.缺点:①由于介质通过阀门的流动标的目的产生了变更,因此截止阀的最小流阻也较高于大多数其他类型的阀门;②由于行程较长,开启速度较球阀慢.5旋塞阀:是指封闭件成柱塞形的旋转阀,通过90°的旋转使阀塞上的通道口与阀体上的通道口相通或分隔,实现开启或封闭的一种阀门.阀塞的形状可成圆柱形或圆锥形.其原理与球阀基底细似,球阀是在旋塞阀的基础上成长起来的,其主要用于油田开采,同时也用于石油化工.6平安阀:是指在受压容器、设备或管路上,作为超压呵护装置.当设备、容器或管路内的压力升崇高高贵出允许值时,阀门自动开启,继而全量排放,以避免设备、容器或管路和压力继续升高;当压力降低到规定值时,阀门应自动及时封闭,从而呵护设备、容器或管路的平安运行.7蒸汽疏水阀:在输送蒸汽、压缩空气等介质中,会有一些冷凝水形成,为了包管装置的任务效率和平安运转,就应及时排放这些无用且有害的介质,以包管装置的消耗和使用.它有以下作用:①能迅速排除产生的凝结水;②避免蒸汽泄露;③排除空气及其他不凝性气体.8减压阀:是通过调节,将进口压力减至某一需要的出口压力,并依靠介质自己的能量,使出口压力自动坚持稳定的阀门.9止回阀:又称逆流阀、逆止阀、背压阀和单向阀.这些阀门是靠管路中介质自己的流动产生的力自动开启和封闭的,属于一种自动阀门.止回阀用于管路系统,其主要作用是避免介质倒流、避免泵及驱动电动机反转,以及容器介质的泄放.止回阀还可用于给其中的压力可能升至超出系统压的帮助系统提供补给的管路上.主要可分为旋启式(依重心旋转)与升降式(沿轴线移动).时间:二O二一年七月二十九日。
给排水管道阀门选择及各种阀门优缺点
给排水管道阀门选择及各种阀门优缺点一、阀门的选择及设置部位:◆◆◆一、给水管道上使用的阀门,一般按下列原则选择:1、管径不大于50mm时,宜采用截止阀,管径大于50mm时采用闸阀、蝶阀;2、需调节流量、水压时宜采用调节阀、截止阀;3、要求水流阻力小的部位如水泵吸水管上,宜采用闸板阀;4、水流需双向流动的管段上应采用闸阀、蝶阀,不得使用截止阀;5、安装空间小的部位宜采用蝶阀、球阀;6、在经常启闭的管段上,宜采用截止阀;7、口径较大的水泵出水管上宜采用多功能阀;◆◆◆二、给水管道上的下列部位应设置阀门:1、居住小区给水管道从市政给水管道的引入管段上;2、居住小区室外环状管网的节点处,应按分隔要求设置;环状管段过长时,宜设置分段阀门;3、从居住小区给水干管上接出的支管起端或接户管起端;4、入户管、水表和各分支立管立管底部、垂直环形管网立管的上、下端部;5、环状管网的分干管、贯通枝状管网的连接管;6、室内给水管道向住户、公用卫生间等接出的配水管起端,配水支管上配水点在3个及3个以上时设置;7、水泵的出水管,自灌式水泵的吸水泵;8、水箱的进、出水管、泄水管;9、设备如加热器、冷却塔等的进水补水管;10、卫生器具如大、小便器、洗脸盆、淋浴器等的配水管;11、某些附件,如自动排气阀、泄压阀、水锤消除器、压力表、洒水栓等前、减压阀与倒流防止器的前后等;12、给水管网的最低处宜设置泄水阀;◆◆◆三、止回阀一般应按其安装部位、阀前水压、关闭后的密闭性能要求和关闭时引发的水锤大小等因素来选择:1、阀前水压小时,宜选用旋启式、球式和梭式止回阀;2、关闭后的密闭性能要求严密时,宜选用有关闭弹簧的止回阀;3、要求削弱关闭水锤时,宜选用速闭消声止回阀或有阻尼装置的缓闭止回阀;4、止回阀的阀掰或阀芯,应能在重力或弹簧力作用下自行关闭;◆◆◆四、给水管道的下列管段上应设置止回阀:引入管上;密闭的水加热器或用水设备的进水管上;水泵出水管上;进出水管合用一条管道的水箱、水塔、高地水池的出水管段上;注:装有管道倒流防止器的管段,不需在装止回阀;◆◆◆五、给水管道的下列部位应设置排气装置:1、间歇性使用的给水管网,其管网末端和最高点应设置自动排气阀;2、给水管网有明显起伏积聚空气的管段,已在该段的峰点设自动排气阀或手动阀门排气;3、气压给水装置,当采用自动补气式气压水罐时,其配水管网的最高点应设自动排气阀;二、各种阀门的优缺点:1闸阀:闸阀是指关闭件闸板沿通道轴线的垂直方向移动的阀门,在管路上主要作为切断介质用,即全开或全关使用;一般,闸阀不可作为调节流量使用;它可以适用低温压也可以适用于高温高压,并可根据阀门的不同材质;但闸阀一般不用于输送泥浆等介质的管路中;优点:①流体阻力小;②启、闭所需力矩较小;③可以使用在介质向两方向流动的环网管路上,也就是说介质的流向不受限制;④全开时,密封面受工作介质的冲蚀比截止阀小;⑤形体结构比较简单,制造工艺性较好;⑥结构长度比较短;缺点:①外形尺寸和开启高度较大,所需安装的空间亦较大;②在启闭过程中,密封面人相对摩擦,摩损较大,甚至要在高温时容易引起擦伤现象;③一般闸阀都有两个密封面,给给加工、研磨和维修增加了一些困难;④启闭时间长;2蝶阀:蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭和调节流体通道的一种阀门;优点:①结构简单,体积小,重量轻,耗材省,别用于大口径阀门中;②启闭迅速,流阻小;③可用于带悬浮固体颗粒的介质,依据密封面的强度也可用于粉状和颗粒状介质;可适用于通风除尘管路的双向启闭及调节,广泛用于冶金、轻工、电力、石油化工系统的煤气管道及水道等;缺点:①流量调节范围不大,当开启达30%时,流量就将进95%以上;②由于蝶阀的结构和密封材料的限制,不宜用于高温、高压的管路系统中;一般工作温度在300℃以下,PN4 0以下;③密封性能相对于球阀、截止阀较差,故用于密封要求不是很高的地方;3球阀:是由旋塞阀演变而来,它的启闭件是一个球体,利用球体绕阀杆的轴线旋转90°实现开启和关闭的目的;球阀在管道上主要用于切断、分配和改变介质流动方向,设计成V形开口的球阀还具有良好的流量调节功能;优点:①具有最低的流阻实际为0;②因在工作时不会卡住在无润滑剂时,故能可靠地应用于腐蚀性介质和低沸点液体中;③在较大的压力和温度范围内,能实现完全密封;④可实现快速启闭,某些结构的启闭时间仅为~,以保证能用于试验台的自动化系统中;快速启闭阀门时,操作无冲击;⑤球形关闭件能在边界位置上自动定位;⑥工作介质在双面上密封可靠;⑦在全开和全闭时,球体和阀座的密封面与介质隔离,因此高速通过阀门的介质不会引起密封面的侵蚀;⑧结构紧凑、重量轻,可以认为它是用于低温介质系统的最合理的阀门结构;⑨阀体对称,尤其是焊接阀体结构,能很好地承受来自管道的应力;⑩关闭件能承受关闭时的高压差;⑾全焊接阀体的球阀,可以直埋于地下,使阀门内件不受浸蚀,最高使用寿命可达30年,是石油、天然气管线最理想的阀门;缺点:①因为球阀最主要的阀座密封圈材料是聚四氟乙烯,它对几乎所有的化学物质都有是惰性的,且具有摩擦系数小、性能稳定、不易老化、温度适用范围广和密封性能优良的综合性特点;但聚四氟乙烯的物理特性,包括较高的膨胀系数,对冷流的敏感性和不良的热传导性,要求阀座密封的设计必须围绕这些特性进行;所以,当密封材料变硬时,密封的可靠性就受到破坏;而且,聚四氟乙烯的耐温等级较低,只能在小于180℃情况下使用;超过此温度,密封材料就会老化;而考虑长期使用的情况下,一般只会在120℃不使用;②它的调节性能相对于截止阀要差一些,尤其是气动阀或电动阀;4截止阀:是指关闭件阀瓣沿阀座中心线移动的阀门;根据阀瓣的这种移动形式,阀座通口的变化是与阀瓣行程成正比例关系;由于该类阀门的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,非常适合于对流量的调节;因此,这种类型的阀门非常迁合作为切断或调节以及节流用;优点:①在开启和关闭过程中,由于阀瓣与阀体密封面间的磨擦力比闸阀小,因而耐磨;②开启高度一般仅为阀座通道的1/4,因此比闸阀小得多;③通常在阀体和阀瓣上只有一个密封面,因而制造工艺性比较好,便于维修;④由于其填料一般为石棉与石墨的混合物,故耐温等级较高;一般蒸汽阀门都用截止阀;缺点:①由于介质通过阀门的流动方向发生了变化,因此截止阀的最小流阻也较高于大多数其他类型的阀门;②由于行程较长,开启速度较球阀慢;5旋塞阀:是指关闭件成柱塞形的旋转阀,通过90°的旋转使阀塞上的通道口与阀体上的通道口相通或分开,实现开启或关闭的一种阀门;阀塞的形状可成圆柱形或圆锥形;其原理与球阀基本相似,球阀是在旋塞阀的基础上发展起来的,其主要用于油田开采,同时也用于石油化工;6安全阀:是指在受压容器、设备或管路上,作为超压保护装置;当设备、容器或管路内的压力升高超过允许值时,阀门自动开启,继而全量排放,以防止设备、容器或管路和压力继续升高;当压力降低到规定值时,阀门应自动及时关闭,从而保护设备、容器或管路的安全运行;7蒸汽疏水阀:在输送蒸汽、压缩空气等介质中,会有一些冷凝水形成,为了保证装置的工作效率和安全运转,就应及时排放这些无用且有害的介质,以保证装置的消耗和使用;它有以下作用:①能迅速排除产生的凝结水;②防止蒸汽泄露;③排除空气及其他不凝性气体;8减压阀:是通过调节,将进口压力减至某一需要的出口压力,并依靠介质本身的能量,使出口压力自动保持稳定的阀门;9止回阀:又称逆流阀、逆止阀、背压阀和单向阀;这些阀门是靠管路中介质本身的流动产生的力自动开启和关闭的,属于一种自动阀门;止回阀用于管路系统,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放;止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上;主要可分为旋启式依重心旋转与升降式沿轴线移动;。
阀门的分类及优缺点
阀门的分类及优缺点阀门是一种用于控制流体的装置,广泛应用于工业生产、建筑设施、供水排水系统等领域。
根据其功能和结构特点的不同,阀门可以分为多种类型。
本文将从阀门的分类和优缺点两个方面进行阐述。
一、阀门的分类1. 根据功能分类:(1) 截止阀:也称为截断阀,主要用于切断或接通流体的通道。
其优点是密封性好,缺点是流阻较大,开关时需要较大的力。
(2) 调节阀:用于调节流体的流量和压力。
调节阀的优点是可以精确控制流量和压力,缺点是结构复杂、制造成本高。
(3) 止回阀:也称为反向阀,用于防止流体倒流。
止回阀的优点是结构简单、流阻小,缺点是启闭瞬间有冲击力。
(4) 安全阀:用于保护设备或管道系统免受过压的损害。
安全阀的优点是结构简单、可靠性高,缺点是无法精确控制压力。
(5) 排气阀:用于排除管道中的空气或其他气体。
排气阀的优点是排气快速,缺点是排气时会出现一定的噪音。
(6) 闸阀:用于切断流体的通道,与截止阀类似。
闸阀的优点是流阻小,缺点是启闭力大,开启不宜频繁。
(7) 蝶阀:以圆盘为开闭件,广泛用于大口径管道中。
蝶阀的优点是结构简单、重量轻,缺点是密封性较差。
2. 根据结构分类:(1) 直通阀:流体直接通过阀体,流通阻力小。
直通阀的优点是流通能力强,缺点是尺寸相对较大。
(2) 角通阀:流体在阀体内转向90°后再流出,适用于空间有限的场合。
角通阀的优点是结构紧凑,缺点是流通阻力较大。
(3) Y型阀:根据流体的流向和阀体的结构形状,可分为Y型截止阀、Y型调节阀等。
Y型阀的优点是流通阻力小,缺点是制造工艺较复杂。
(4) 球阀:球阀的开闭件是球体,通过旋转球体实现流体的控制。
球阀的优点是密封性好,缺点是开关力大。
二、阀门的优缺点1. 优点:(1) 阀门具有较好的密封性能,能够有效切断流体的通道,防止泄漏。
(2) 阀门的控制精度高,能够精确调节流量和压力。
(3) 阀门的结构多样化,可以根据不同的使用场合选择合适的阀门类型。
给排水管道阀门选择及各种阀门优缺点之欧阳学文创作
给排水管道阀门选择及各种阀门优缺点欧阳学文一、阀门的选择及设置部位:◆ ◆ ◆(一)、给水管道上使用的阀门,一般按下列原则选择:1、管径不大于50mm时,宜采用截止阀,管径大于50mm 时采用闸阀、蝶阀。
2、需调节流量、水压时宜采用调节阀、截止阀。
3、要求水流阻力小的部位(如水泵吸水管上),宜采用闸板阀。
4、水流需双向流动的管段上应采用闸阀、蝶阀,不得使用截止阀。
5、安装空间小的部位宜采用蝶阀、球阀。
6、在经常启闭的管段上,宜采用截止阀。
7、口径较大的水泵出水管上宜采用多功能阀。
◆ ◆◆(二)、给水管道上的下列部位应设置阀门:1、居住小区给水管道从市政给水管道的引入管段上。
2、居住小区室外环状管网的节点处,应按分隔要求设置。
环状管段过长时,宜设置分段阀门。
3、从居住小区给水干管上接出的支管起端或接户管起端。
4、入户管、水表和各分支立管(立管底部、垂直环形管网立管的上、下端部)。
5、环状管网的分干管、贯通枝状管网的连接管。
6、室内给水管道向住户、公用卫生间等接出的配水管起端,配水支管上配水点在3个及3个以上时设置。
7、水泵的出水管,自灌式水泵的吸水泵。
8、水箱的进、出水管、泄水管。
9、设备(如加热器、冷却塔等)的进水补水管。
10、卫生器具(如大、小便器、洗脸盆、淋浴器等)的配水管。
11、某些附件,如自动排气阀、泄压阀、水锤消除器、压力表、洒水栓等前、减压阀与倒流防止器的前后等。
12、给水管网的最低处宜设置泄水阀。
◆ ◆ ◆(三)、止回阀一般应按其安装部位、阀前水压、关闭后的密闭性能要求和关闭时引发的水锤大小等因素来选择:1、阀前水压小时,宜选用旋启式、球式和梭式止回阀。
2、关闭后的密闭性能要求严密时,宜选用有关闭弹簧的止回阀。
3、要求削弱关闭水锤时,宜选用速闭消声止回阀或有阻尼装置的缓闭止回阀。
4、止回阀的阀掰或阀芯,应能在重力或弹簧力作用下自行关闭。
◆ ◆ ◆(四)、给水管道的下列管段上应设置止回阀:引入管上;密闭的水加热器或用水设备的进水管上;水泵出水管上;进出水管合用一条管道的水箱、水塔、高地水池的出水管段上。
给排水阀门类型及选用
给排水阀门类型及选用一、阀门在使用中经常存在的问题1.锈蚀严重:开启困难、打不开、关不严;2.密封不严:漏水严重;3.材料质量差:强度低且易生锈,开启时阀柄轮破裂,阀杆被扭断,阀体出现裂纹;二、阀门的分类1.阀门的种类很多,详见阀门术语GB/T21465-2008;在建筑给排水工程中常用的阀门按阀体结构形式与功能可分为:截止阀、闸阀、蝶阀、球阀、旋塞阀、止回阀、减压阀、水力控制阀、安全阀、排气阀、疏水阀、电磁阀等;按照驱动动力分为:手动、电动、液动、气动等;按照工程压力分高压PN100~PN1000,不含PN100、中压PN16~PN100,不含PN16、低压≤PN16、超高压阀门≥PN10004类;按温度分:高温t﹥425℃、中温120℃≤t≤425℃、常温-29℃<t<120℃、低温-100℃≤t≤-29℃、超低温t<-100℃阀门;建筑给排水工程中常用的大都为低压常温或中压常温阀门,以手动为主;按材质分类:铸铁阀门、铸钢阀门、铜阀门、不锈钢阀门、塑料阀门、复合材料衬塑、衬胶、合金、搪瓷等阀门;三、阀门的选用及阀门型号的含义2013年3月份北京土建学会建筑给排水分会举办的技术交流会上,由中国建筑设计研究院杨世兴老前辈主讲的关于建筑给水系统阀门选用的意见的相关资料供大家参考;建筑给排水设计手册上册P27页有关阀门的选用要求也比较合理:阀门型号的含义详见阀门型号编制方法JB/T308-2004 及建筑给排水设计手册下册P306页;阀门型号组成部分及编制顺序:阀门类型、驱动方式、连接方式、结构方式、密封面材料或衬里材料类型、压力代号、阀体材料;安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门,驱动方式代号省略;气动或液动阀门:常开式6K、7K表示;常闭式6B、7B表示;防爆电动装置的阀门用9B表示;阀门密封副材料均为阀门的本体材料时,密封面材料代号用“W“表示;当密封副的密封面材料不同时,以硬度低的材料表示;公称压力≤的灰铸铁阀门的阀体材料代号省略;公称压力≥的碳素钢阀门的阀体材料代号省略;阀门材质常见的有灰铸铁H、可锻铸铁K、球墨铸铁Q、铜合金T、铬镍系不锈钢ZG1Cr18Ni9TiP、CF8M316不锈钢、碳钢C等;阀板材料常见的有电镀球墨铸铁、铜合金、铬镍系不锈钢ZG1Cr18Ni9Ti、钛钢、CF8M316不锈钢、碳钢、CF8304不锈钢等;结合给排水设计说明中经常出现的各类阀门,举例说明:1.生活给水管DN>50mm采用蝶阀不锈钢阀芯或铜芯,DN<50mm采用全铜质截止阀,工作压力为 x MPa;a.蝶阀蝶阀结构型式按其蝶板位置不同分为中线型与偏心型;按其连接形式,分为法兰连接与对夹连接;给水管道用蝶阀及公称压力大于PN10的其他用途蝶阀,不应使用灰铸铁材料制作阀体和蝶板等承压件;与饮用水接触的铜合金零件含锌量应小于16%,含铅量不应大于8%;蝶阀用于生活饮用水管道时,应符合生活饮用水输配水设备及防护材料的安全性评价标准GB/T17219;蝶阀密封分单密封与双密封:单向密封蝶阀是蝶阀的蝶板正面在关闭时,必须面对介质的流向;介质只向一个方向流动,在阀体上要有表示介质流动方向的箭头;安装时应注意介质流动方向; 双向密封蝶阀是蝶板可以面对或背对介质的流向,安装时无需注意介质流动方向,在阀体上也没有表示介质流动方向的箭头;双向密封蝶阀的阀杆受力要大于单向密封蝶阀的阀杆;设计中,同一直径、压力的蝶阀,双向密封蝶阀的阀杆直径要比单向密封蝶阀的阀杆直径大;下面图示为双向密封偏心蝶阀;给排水、消防系统中常用的中低压阀门为中线型蝶阀;中线与偏心蝶阀图示如下:部分蝶阀型号:D71XR·H·F--16CP·R·V·Q·T蝶阀举例:1)D71X—10C---手柄传动对夹中线式橡胶密封碳钢阀门,PN ;D73F—16PR--手柄传动对夹偏心式聚四氟乙烯密封不锈钢阀门,PN ;2)D41X--10C---手柄传动法兰中线式橡胶密封碳钢阀门,PN ;D43F—16R---手柄传动法兰偏心式聚四氟乙烯密封不锈钢阀门,PN ;3)D371X—10C---蜗轮传动对夹中线式橡胶密封钢制阀门,PN ;D373F—16R---蜗轮传动对夹偏心式聚四氟乙烯密封不锈钢阀门,PN ;4)D341X--10C---蜗轮传动法兰中线式橡胶密封钢制阀门,PN ;D343F—16R---蜗轮传动法兰偏心式聚四氟乙烯密封不锈钢阀门,PN ;5 D971X—10C---电动对夹中线式橡胶密封钢制阀门,;D973F—16R---电动对夹偏心式聚四氟乙烯密封不锈钢阀门,;6 D941X--10C---电动法兰中线式橡胶密封钢制阀门,PN ;D943F—16R---电动法兰偏心式聚四氟乙烯密封不锈钢阀门,PN ;7D381X-10Q—蜗轮传动沟槽连接中线式橡胶密封球墨铸铁蝶阀,PN ;b.截止阀常用的截止阀:1J11W-10T ---手动内螺纹直通式铜密封铜截止阀,PN ;目前给水系统一般都选用J11W-10T型号的截止阀;J11X-10T ---手动内螺纹直通式橡胶密封铜截止阀,PN ;2J41W-10T ---手动法兰连接直通式铜密封铜截止阀,PN ;2. 消防给水管道:消防水泵吸水管及出水管上采用明杆球墨铸铁闸阀,工作压力x MPa;其余部位采用双向型蝶阀,工作压力为x MPa;闸阀举例:1Z41X-10Q ---法兰连接明杆楔式单闸板橡胶密封球墨铸铁闸阀,PN ;常用Z41T-10 ---法兰连接明杆楔式单闸板铜密封灰铸铁闸阀,PN ;Z44X-10Q ---法兰连接明杆平行式双闸板橡胶密封球墨铸铁闸阀,PN ;2Z45X-10Q ---法兰连接暗杆楔式单闸板橡胶密封球墨铸铁闸阀,PN ;Z45T-10Q ---法兰连接暗杆楔式单闸板铜密封球墨铸铁闸阀,PN ;3MZ45X-10Q—地埋式法兰连接暗杆楔式单闸板橡胶密封球墨铸铁闸阀,PN ;外线可室外直埋用,软密封暗杆闸阀;4Z445T-10—正齿轮传动法兰连接暗杆楔式单闸板铜密封灰铸铁闸阀,PN ;一般大口径DN400以上5Z545T-10—锥齿轮传动法兰连接暗杆楔式单闸板铜密封灰铸铁闸阀,PN ;一般大口径DN400以上6Z941T-10C—电动法兰连接明杆楔式单闸板铜密封碳钢闸阀,PN ;7Z85X-10Q—沟槽连接暗杆楔式单闸板橡胶密封球墨铸铁闸阀,PN ;3.止回阀:生活、消防水泵出水管上安装防水锤消声止回阀,潜污泵出水管上安装球型止回阀,其他部位均为普通止回阀;止回阀按结构划分,可分为、和蝶式止回阀三种;升降式止回阀可分为立式和直通式两种;旋启式止回阀分为单瓣式、双瓣式和多瓣式三种;蝶式止回阀分为蝶式双瓣、蝶式单瓣,以上几种止回阀在连接形式上可分为螺纹连接、、焊接和对夹式连接四种;材质有:铸铁、黄铜、不锈钢、碳钢、锻钢等;直通升降式止回阀应安装于水平管路上;立式升降式止回阀一般安装在垂直管路上,并且介质自下而上流动;立式升降式止回阀也有可安装在水平管上的;旋启式止回阀安装位置不受限制,通常安装于水平管路,但也可以安装于垂直管路或倾料管路上;止回阀型号举例及图示:1.分为立式和直通式两种;直通式升降式止回阀的结构一般与相似,其阀瓣沿着阀瓣密封面轴线作升降运动,其介质进出口通道方向与阀座通道方向垂直,较大,适用于较小口径的场合;立式升降式止回阀,其阀瓣沿着阀体通路轴线作升降运动,其介质进出口通道方向与阀座通道方向相同,其流动阻力较直通式小;a. H42W-16P---法兰升降立式金属密封不锈钢消声止回阀,;一般垂直安装;b.H42X-16Q冠龙DRVZ---法兰升降立式橡胶密封球墨铸铁静音止回阀,;可水平、垂直安装,内部流道流线型设计,水阻小,关闭噪音小;水泵出口常用;c.H41X-16Q---法兰升降立式橡胶密封球墨铸铁消声止回阀,;可水平、垂直安装,阀瓣采用进出口两端中心轴导向,水阻小,关闭噪音小;水泵出口常用;上述三种止回阀:a属于普通型,均属于快闭式消声止回阀;d.H41W-16P---法兰升降直通式金属密封不锈钢消声止回阀,;水平安装;2.分为单瓣式、双瓣式和多瓣式三种;旋启式止回阀的阀瓣绕转轴作旋转运动;其流体阻力一般小于升降式止回阀,它适用于较大口径的场合;大口径管路选用单瓣旋启式止回阀时,为减少,最好采用能减小水锤压力的;双瓣旋启式止回阀适用于大中口径管路;多瓣旋启式止回阀适用于大口径管路;对夹双瓣旋启式止回阀结构小、重量轻,是一种发展较快的止回阀, 如上海冠龙生产的DDCV双瓣蝶式止回阀;法兰旋启单瓣式金属密封铸钢不锈钢止回阀,;b. H44T-16P---法兰旋启单瓣式铜密封铸钢不锈钢止回阀,;SFCV-10Q---法兰连接旋启单瓣式橡胶密封球墨铸铁止回阀,即橡胶瓣止回阀,;垂直或水平安装;最小开启压力;对夹单瓣式金属密封不锈钢止回阀,;3.蝶式止回阀的结构类似于;阀瓣围绕阀座内的销轴旋转的止回阀;蝶式止回阀结构简单、流阻较小,水锤压力小;可水平、垂直、倾斜管道上安装; H76X-16Q冠龙DDCV---对夹双瓣旋启式橡胶密封球墨铸铁止回阀,;4球型止回阀:阀体采用全通道结构,具有流量大、阻力小之优点;采用圆球做阀瓣,适用于高粘度、有悬浮物的工业及生活污水管网;也适用于生活给水系统;HQ41X-10Q—法兰连接升降式橡胶密封球墨铸铁球型止回阀,;5对于要求关闭时水击冲击比较小或无水击的管路,宜选用速闭消声止回阀或带阻尼装置的缓闭消声止回阀;前者一般用于小口径水泵,后者一般用于大口径水泵;型缓闭止回阀:—旋启单瓣式橡胶密封球墨铸铁蝶式缓闭止回阀,;4.减压阀:给水干管采用可调式或比例式减压阀,给水支管采用AD型减压阀;减压阀的种类很多,目前给水、消防系统常用的减压阀有弹簧膜片式减压阀、比例式减压阀、先导可调式减压阀及AD 型减压阀;减压阀的选用与安装可参见华北标11BS3/P161~P170页;1阀后压力允许波动时,宜采用比例式减压阀;阀门利用内部活塞两端截面积不同产生的压力差,改变阀后的压力达到减压的目的,比例准确,工作平稳,寿命长,适用温度高,既可减动压,又可减静压,水平、垂直安装均可;比例式减压阀的减压比例是:2∶1,3∶1,4∶1,3∶2,5∶2等;选用时减压比不宜大于3:1,当大于3:1时,应避开气蚀区;YB43X-10T—法兰连接活塞式橡胶密封铜制比例式减压阀,2阀后压力要求稳定时,宜采用可调式减压阀;当DN≤50mm时,采用直接式减压阀,50mm≤DN≤100mm时,可采用直接式或先导式减压阀,DN>100mm时,宜采用先导式;可调式减压阀阀前阀后压差不应大于,要求环境安静的场所不应大于;根据水力差动控制原理或水力先导控制由减压控制主阀原理,以出口压力的设定值为准,瓣的开启度和流量,实现出口压力的减压和稳定,并与进口压力的关联度较小,可通过弹簧调节装置,对出口压力进行有效调整;a. Y410X-10---法兰连接橡胶密封直接作用弹簧膜片式铸铁减压阀,b.YZ11X-10T---丝口连接橡胶密封直接作用薄膜式铜制支管减压阀,,也即AD减压阀;c.Y45X-16Q200X---法兰连接橡胶密封先导式球墨铸铁可调减压阀,;可调先导式减压阀的主阀为水力控制阀有隔膜型和活塞型两类,水力控制阀就是水压控制的阀门,水力控制阀由一个及其附设的导管﹑导阀﹑﹑和压力表等组成;其工作原理是利用上、下阀腔的压力差控制阀盘的运动,再通过旁通管路和各种导阀的不同接法实现不同用途;目前国外此类阀门已派生出近百种用途,而国内开发的仅有十多种,并且都是用在常温、低压、物理及化学性质类似于水的介质中;如:遥控浮球阀、减压阀、缓闭止回阀、流量控制阀、持压/泄压阀、水力电动控制阀、水泵控制阀、压差平衡阀、紧急关闭阀、定水位阀等;水力控制阀前要安装过滤器,并应便于排污的要求;本类阀门在管道中一般应当水平安装;3AD型减压阀是直接作用式薄膜弹簧减压阀,是在吸取了国外同类产品优点的基础上设计制造的;主要由膜片、磴形阀瓣、调节弹簧等零件组成;利用膜片传感下游压力变化驱动阀瓣,改变和门开度实现减压稳压功能;AD型减压阀采用镫形连钩将隔膜与阀瓣连在一起,对水质适应性高,不会堵塞,无需过滤器;不需维修,可不设旁通管;AD型减压阀有干管减压阀与支管减压阀;目前节水节能的要求越来越严,支管减压阀使用也更广泛;5.排气阀:消防系统采用CARX-0025型排气阀,DN25,工作压力x MPa;自动排气阀按排气量大小分:大量排气阀、微量排气阀及复合排气阀;排气阀结构分浮球加杠杆机构和浮球直接作用式两种;复合排气阀集大量排气和微量排气功能为一体,广泛应用于市政管网、建筑给水及消防系统,尤其是干式消防系统;我们平时设计常选用的DN15排气阀一般用于给水、热水、消火栓系统、湿式自动喷水灭火系统、水喷雾系统、雨淋系统等,CARX-0025型排气阀属于复合式排气阀,也俗称快速排气阀,一般用于干式消火栓系统、预作用自动喷水灭火系统、干式自动喷水灭火系统;自动排气阀的工作原理:当系统中有空气时,气体聚集在排气阀的上部,体内气泡堆积使浮球随水位下降,因此打开排气活塞;气体排尽后,水位上升,浮球也随之上升,关闭排气活塞;如拧紧阀体侧部的阀帽,排气阀停止排气,在通常,阀帽应该处于开启状态;1微量排气阀:2复合排气阀:第四部分设计中应该注意的若干细节问题设计中应该注意的一些问题可参见2017年5月版的给排水施工图审校细则;下面补充几个问题:1.给水水表设置满足现行相关规范及地方法规要求;2.热水供回水系统:管道坡向标注,固定支架、伸缩节、自动排气阀设置表示到位;3. 建筑灭火器配置按不同火灾类别,火灾危险等级分别细化说明;屋顶消防电梯机房也应配置灭火器;4. 预作用系统充气与否设计中应明确,还要结合当地消防审批部门的要求确定;5.消防水泵房防水淹措施之一:加防水门槛;消防水箱间溢流直接排屋面;6.地下室潜污泵排水管管径的建议;潜污泵排水宜采用球型止回阀;7.管材的选用的问题:每种管材都有各自的性能及适用范围,采用某种管材前,首先熟悉与其相关的规程,做到心中有数,知其然而知所以然,继而融会贯通;8.屋面排水,尤其是网架轻钢屋面的雨水排水,务必快速排除;场地雨水排水管道设计不应因场地内的雨水利用与调蓄设施而降低重现期标准;总之,目前国民的法律意识越来越强,在我们的工作中,注意设计细节,为单位负责,也是保护自己:1)最近朋友圈疯传的给排水工程师接错管道,引起爆炸伤亡而被判刑的; 2)某项目因室外雨水管网施工过程中,工地擅自修改引起庭院雨水倒灌,淹没住户地下一层,引起百万赔偿纠纷的;幸亏设计没签字认可过相关的工地变更;3)某项目因设计说明中未明确说明室内埋地钢管的防腐做法,用户使用几年后因腐蚀漏水,也引起索赔官司;4)某学院项目,因中水管误接,通中水后,引起学院学生大面积出现胃肠道疾病,引起了当地教委、卫生防疫部门的高度重视;消息反馈到设计院查图纸是否有漏洞;经查图纸无误;5)某年遇大暴雨,某地库被淹严重,同样反馈消息到设计院,经查图纸无误;。
给排水管道阀门选择及各种阀门优缺点之欧阳地创编
给排水管道阀门选择及各种阀门优缺点一、阀门的选择及设置部位:◆◆◆(一)、给水管道上使用的阀门,一般按下列原则选择:1、管径不大于50mm时,宜采用截止阀,管径大于50mm时采用闸阀、蝶阀。
2、需调节流量、水压时宜采用调节阀、截止阀。
3、要求水流阻力小的部位(如水泵吸水管上),宜采用闸板阀。
4、水流需双向流动的管段上应采用闸阀、蝶阀,不得使用截止阀。
5、安装空间小的部位宜采用蝶阀、球阀。
6、在经常启闭的管段上,宜采用截止阀。
7、口径较大的水泵出水管上宜采用多功能阀。
◆◆◆(二)、给水管道上的下列部位应设置阀门:1、居住小区给水管道从市政给水管道的引入管段上。
2、居住小区室外环状管网的节点处,应按分隔要求设置。
环状管段过长时,宜设置分段阀门。
3、从居住小区给水干管上接出的支管起端或接户管起端。
4、入户管、水表和各分支立管(立管底部、垂直环形管网立管的上、下端部)。
5、环状管网的分干管、贯通枝状管网的连接管。
6、室内给水管道向住户、公用卫生间等接出的配水管起端,配水支管上配水点在3个及3个以上时设置。
7、水泵的出水管,自灌式水泵的吸水泵。
8、水箱的进、出水管、泄水管。
9、设备(如加热器、冷却塔等)的进水补水管。
10、卫生器具(如大、小便器、洗脸盆、淋浴器等)的配水管。
11、某些附件,如自动排气阀、泄压阀、水锤消除器、压力表、洒水栓等前、减压阀与倒流防止器的前后等。
12、给水管网的最低处宜设置泄水阀。
◆◆◆(三)、止回阀一般应按其安装部位、阀前水压、关闭后的密闭性能要求和关闭时引发的水锤大小等因素来选择:1、阀前水压小时,宜选用旋启式、球式和梭式止回阀。
2、关闭后的密闭性能要求严密时,宜选用有关闭弹簧的止回阀。
3、要求削弱关闭水锤时,宜选用速闭消声止回阀或有阻尼装置的缓闭止回阀。
4、止回阀的阀掰或阀芯,应能在重力或弹簧力作用下自行关闭。
◆◆◆(四)、给水管道的下列管段上应设置止回阀:引入管上;密闭的水加热器或用水设备的进水管上;水泵出水管上;进出水管合用一条管道的水箱、水塔、高地水池的出水管段上。
给排水管道阀门选择及各种阀门优缺点之欧阳语创编
给排水管道阀门选择及各种阀门优缺点一、阀门的选择及设置部位:◆ ◆ ◆(一)、给水管道上使用的阀门,一般按下列原则选择:1、管径不大于50mm时,宜采用截止阀,管径大于50 mm时采用闸阀、蝶阀。
2、需调节流量、水压时宜采用调节阀、截止阀。
3、要求水流阻力小的部位(如水泵吸水管上),宜采用闸板阀。
4、水流需双向流动的管段上应采用闸阀、蝶阀,不得使用截止阀。
5、安装空间小的部位宜采用蝶阀、球阀。
6、在经常启闭的管段上,宜采用截止阀。
7、口径较大的水泵出水管上宜采用多功能阀。
◆ ◆◆(二)、给水管道上的下列部位应设置阀门:1、居住小区给水管道从市政给水管道的引入管段上。
2、居住小区室外环状管网的节点处,应按分隔要求设置。
环状管段过长时,宜设置分段阀门。
3、从居住小区给水干管上接出的支管起端或接户管起端。
4、入户管、水表和各分支立管(立管底部、垂直环形管网立管的上、下端部)。
5、环状管网的分干管、贯通枝状管网的连接管。
6、室内给水管道向住户、公用卫生间等接出的配水管起端,配水支管上配水点在3个及3个以上时设置。
7、水泵的出水管,自灌式水泵的吸水泵。
8、水箱的进、出水管、泄水管。
9、设备(如加热器、冷却塔等)的进水补水管。
10、卫生器具(如大、小便器、洗脸盆、淋浴器等)的配水管。
11、某些附件,如自动排气阀、泄压阀、水锤消除器、压力表、洒水栓等前、减压阀与倒流防止器的前后等。
12、给水管网的最低处宜设置泄水阀。
◆ ◆ ◆(三)、止回阀一般应按其安装部位、阀前水压、关闭后的密闭性能要求和关闭时引发的水锤大小等因素来选择:1、阀前水压小时,宜选用旋启式、球式和梭式止回阀。
2、关闭后的密闭性能要求严密时,宜选用有关闭弹簧的止回阀。
3、要求削弱关闭水锤时,宜选用速闭消声止回阀或有阻尼装置的缓闭止回阀。
4、止回阀的阀掰或阀芯,应能在重力或弹簧力作用下自行关闭。
◆ ◆ ◆(四)、给水管道的下列管段上应设置止回阀:引入管上;密闭的水加热器或用水设备的进水管上;水泵出水管上;进出水管合用一条管道的水箱、水塔、高地水池的出水管段上。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
给排水管道阀门选择及各种阀门优缺点
一、阀门的选择及设置部位:
◆◆◆
(一)、给水管道上使用的阀门,一般按下列原则选择:
1、管径不大于50mm时,宜采用截止阀,管径大于50mm时采用闸阀、蝶阀。
2、需调节流量、水压时宜采用调节阀、截止阀。
3、要求水流阻力小的部位(如水泵吸水管上),宜采用闸板阀。
4、水流需双向流动的管段上应采用闸阀、蝶阀,不得使用截止阀。
5、安装空间小的部位宜采用蝶阀、球阀。
6、在经常启闭的管段上,宜采用截止阀。
7、口径较大的水泵出水管上宜采用多功能阀。
◆◆◆
(二)、给水管道上的下列部位应设置阀门:
1、居住小区给水管道从市政给水管道的引入管段上。
2、居住小区室外环状管网的节点处,应按分隔要求设置。
环状管段过长时,宜设置分段阀门。
3、从居住小区给水干管上接出的支管起端或接户管起端。
4、入户管、水表和各分支立管(立管底部、垂直环形管网立管的上、下端部)。
5、环状管网的分干管、贯通枝状管网的连接管。
6、室内给水管道向住户、公用卫生间等接出的配水管起端,配水支管上配水点在3个及3个以上时设置。
7、水泵的出水管,自灌式水泵的吸水泵。
8、水箱的进、出水管、泄水管。
9、设备(如加热器、冷却塔等)的进水补水管。
10、卫生器具(如大、小便器、洗脸盆、淋浴器等)的配水管。
11、某些附件,如自动排气阀、泄压阀、水锤消除器、压力表、洒水栓等前、减压阀与倒流防止器的前后等。
12、给水管网的最低处宜设置泄水阀。
◆◆◆
(三)、止回阀一般应按其安装部位、阀前水压、关闭后的密闭性能要求和关闭时引发的水锤大小等因素来选择:
1、阀前水压小时,宜选用旋启式、球式和梭式止回阀。
2、关闭后的密闭性能要求严密时,宜选用有关闭弹簧的止回阀。
3、要求削弱关闭水锤时,宜选用速闭消声止回阀或有阻尼装置的缓闭止回阀。
4、止回阀的阀掰或阀芯,应能在重力或弹簧力作用下自行关闭。
◆◆◆
(四)、给水管道的下列管段上应设置止回阀:
引入管上;密闭的水加热器或用水设备的进水管上;水泵出水管上;进出水管合用一条管道的水箱、水塔、高地水池的出水管段上。
注:装有管道倒流防止器的管段,不需在装止回阀。
◆◆◆
(五)、给水管道的下列部位应设置排气装置:
1、间歇性使用的给水管网,其管网末端和最高点应设置自动排气阀。
2、给水管网有明显起伏积聚空气的管段,已在该段的峰点设自动排气阀或手动阀门排气。
3、气压给水装置,当采用自动补气式气压水罐时,其配水管网的最高点应设自动排气阀。
二、各种阀门的优缺点:1闸阀:
闸阀是指关闭件(闸板)沿通道轴线的垂直方向移动的阀门,在管路上主要作为切断介质用,即全开或全关使用。
一般,闸阀不可作为调节流量使用。
它可以适用低温压也可以适用于高温高压,并可根据阀门的不同材质。
但闸阀一般不用于输送泥浆等介质的管路中。
优点:①流体阻力小;②启、闭所需力矩较小;③可以使用在介质向两方向流动的环网管路上,也就是说介质的流向不受限制;④全开时,密封面受工作介质的冲蚀比截止阀小;
⑤形体结构比较简单,制造工艺性较好;⑥结构长度比较短。
缺点:①外形尺寸和开启高度较大,所需安装的空间亦较大;②在启闭过程中,密封面人相对摩擦,摩损较大,甚至要在高温时容易引起擦伤现象;③一般闸阀都有两个密封面,给给加工、研磨和维修增加了一些困难;④启闭时间长。
2蝶阀:
蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭和调节流体通道的一种阀门。
优点:①结构简单,体积小,重量轻,耗材省,别用于大口径阀门中;②启闭迅速,流阻小;③可用于带悬浮固体颗粒的介质,依据密封面的强度也可用于粉状和颗粒状介质。
可适用于通风除尘管路的双向启闭及调节,广泛用于冶金、轻工、电力、石油化工系统的煤气管道及水道等。
缺点:①流量调节范围不大,当开启达30%时,流量就将进95%以上。
②由于蝶阀的结构和密封材料的限制,不宜用于高温、高压的管路系统中。
一般工作温度在300℃以下,PN40以下。
③密封性能相对于球阀、截止阀较差,故用于密封要求不是很高的地方。
3球阀:
是由旋塞阀演变而来,它的启闭件是一个球体,利用球体绕阀杆的轴线旋转90°实现开启和关闭的目的。
球阀在管道上主要用于切断、分配和改变介质流动方向,设计成V形开口的球阀还具有良好的流量调节功能。
优点:①具有最低的流阻(实际为0);②因在工作时不会卡住(在无润滑剂时),故能可靠地应用于腐蚀性介质和低沸点液体中;③在较大的压力和温度范围内,能实现完全密封;④可实现快速启闭,某些结构的启闭时间仅为0.05~0.1s,以保证能用于试验台的自动化系统中。
快速启闭阀门时,操作无冲击。
⑤球形关闭件能在边界位置上自动定位;⑥工作介质在双面上密封可靠;⑦在全开和全闭时,球体和阀座的密封面与介质隔离,因此高速
通过阀门的介质不会引起密封面的侵蚀;⑧结构紧凑、重量轻,可以认为它是用于低温介质系统的最合理的阀门结构;⑨阀体对称,尤其是焊接阀体结构,能很好地承受来自管道的应力;⑩关闭件能承受关闭时的高压差。
⑾全焊接阀体的球阀,可以直埋于地下,使阀门内件不受浸蚀,最高使用寿命可达30年,是石油、天然气管线最理想的阀门。
缺点:①因为球阀最主要的阀座密封圈材料是聚四氟乙烯,它对几乎所有的化学物质都有是惰性的,且具有摩擦系数小、性能稳定、不易老化、温度适用范围广和密封性能优良的综合性特点。
但聚四氟乙烯的物理特性,包括较高的膨胀系数,对冷流的敏感性和不良的热传导性,要求阀座密封的设计必须围绕这些特性进行。
所以,当密封材料变硬时,密封的可靠性就受到破坏。
而且,聚四氟乙烯的耐温等级较低,只能在小于180℃情况下使用。
超过此温度,密封材料就会老化。
而考虑长期使用的情况下,一般只会在120℃不使用。
②它的调节性能相对于截止阀要差一些,尤其是气动阀(或电动阀)。
4截止阀:
是指关闭件(阀瓣)沿阀座中心线移动的阀门。
根据阀瓣的这种移动形式,阀座通口的变化是与阀瓣行程成正比例关系。
由于该类阀门的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,非常适合于对流量的调节。
因此,这种类型的阀门非常迁合作为切断或调节以及节流用。
优点:①在开启和关闭过程中,由于阀瓣与阀体密封面间的磨擦力比闸阀小,因而耐磨。
②开启高度一般仅为阀座通道的1/4,因此比闸阀小得多;③通常在阀体和阀瓣上只有一个密封面,因而制造工艺性比较好,便于维修。
④由于其填料一般为石棉与石墨的混合物,故耐温等级较高。
一般蒸汽阀门都用截止阀。
缺点:①由于介质通过阀门的流动方向发生了变化,因此截止阀的最小流阻也较高于大多数其他类型的阀门;②由于行程较长,开启速度较球阀慢。
5旋塞阀:
是指关闭件成柱塞形的旋转阀,通过90°的旋转使阀塞上的通道口与阀体上的通道口相通或分开,实现开启或关闭的一种阀门。
阀塞的形状可成圆柱形或圆锥形。
其原理与球阀基本相似,球阀是在旋塞阀的基础上发展起来的,其主要用于油田开采,同时也用于石油化工。
6安全阀:
是指在受压容器、设备或管路上,作为超压保护装置。
当设备、容器或管路内的压力升高超过允许值时,阀门自动开启,继而全量排放,以防止设备、容器或管路和压力继续升高;当压力降低到规定值时,阀门应自动及时关闭,从而保护设备、容器或管路的安全运行。
7蒸汽疏水阀:
在输送蒸汽、压缩空气等介质中,会有一些冷凝水形成,为了保证装置的工作效率和安全运转,就应及时排放这些无用且有害的介质,以保证装置的消耗和使用。
它有以下作用:①能迅速排除产生的凝结水;②防止蒸汽泄露;③排除空气及其他不凝性气体。
8减压阀:
是通过调节,将进口压力减至某一需要的出口压力,并依靠介质本身的能量,使出口压力自动保持稳定的阀门。
9止回阀:
又称逆流阀、逆止阀、背压阀和单向阀。
这些阀门是靠管路中介质本身的流动产生的力自动开启和关闭的,属于一种自动阀门。
止回阀用于管路系统,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。
止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。
主要可分为旋启式(依重心旋转)与升降式(沿轴线移动)。
