透射电子显微镜的成像原理
透射电镜成像原理
透射电镜成像原理
透射电镜是一种常用的电子显微镜，用于观察和研究材料中的微观结构。
它利用电子的波粒二象性，通过透射原子层的电子来形成显微图像，具有比光学显微镜更高的分辨率。
透射电镜的成像原理可以简单概括为以下几个步骤：
1. 电子发射：透射电镜使用热阴极或冷阴极发射出高速电子，这些电子被加速到高能状态。
2. 透射样品：加速的电子通过一个非常薄的样品片，如薄片状的金属、陶瓷或生物组织。
样品必须具有高度透射性，以允许电子通过。
3. 散射与透射：入射电子束在样品中发生散射和透射两种现象。
散射是指电子与样品中的原子或电子相互作用，改变其运动方向，而透射是指电子穿过样品的现象。
4. 透射电子形成图像：透射电镜使用透射电子成像器件，如方形磁透镜或电磁透镜，将透射电子聚焦在屏幕或感光材料上。
根据电子的能量和散射情况，屏幕上形成亮暗不同的区域，形成图像。
透射电镜成像原理的关键在于控制电子束的发射和透射过程，以及透射电子的成像聚焦和检测。
通过调整透射电子的能量、电磁透镜的设置和样品的准备，可以获得高分辨率的电子显微图像，揭示材料的微观结构和性质。
TEM透射电子显微镜的成像原理
TEM透射电子显微镜的成像原理TEM（Transmission Electron Microscopy）是一种高分辨率的显微镜技术，主要用于研究材料的微观结构和组织。
TEM利用电子束而非光束，可以实现比光学显微镜更高的分辨率，能够观察到纳米级别的细节。
其成像原理可以分为电子光学原理和电子-物质相互作用原理两个方面。
首先，电子光学原理是TEM成像的基础。
TEM的光学系统由一个电子源、一系列透镜、标本和一个像屏组成。
电子源通常采用热阴极的方式，通过加热金属丝使其发射电子。
这些电子经过一系列透镜的聚焦作用，形成一个细束，并进入样品。
对于TEM而言，最重要的透镜是电磁透镜，通常是通过一对线圈产生的。
电磁透镜中的电磁场可以对电子束进行聚焦和对准，以便在样品上形成清晰的像。
透镜的设计和设置可以调整其聚焦能力和调制电子束的波前。
透射电子显微镜通常具有两个凸透镜，分别称为物镜和目镜。
物镜透镜在样品和像屏之间，起到聚焦电子束和收集被样品散射的电子的作用。
目镜透镜位于像屏和观察者之间，用于观察和放大图像。
其次，电子-物质相互作用原理也是TEM成像的重要部分。
透射电子在穿过样品时会与样品中原子的电子发生相互作用，这种相互作用会导致电子的散射和吸收。
根据散射和吸收的强弱，我们可以获得关于样品内部结构和组织的信息。
散射现象包括弹性散射和非弹性散射。
弹性散射是指电子与原子的表面电子或晶格电子发生碰撞而改变方向，但能量基本保持不变。
非弹性散射是指电子在与样品中的原子碰撞时损失或获得能量。
这些散射电子通过透镜被聚焦到像屏上，呈现出所观察到的图像。
通过分析散射电子的强度和角度，我们可以推断出样品中的晶体结构、物质的化学成分和其它细节。
吸收现象是指电子在穿过样品时被材料中的原子吸收。
这种吸收现象通常被用来确定材料的厚度和密度。
因此，TEM利用电子束与样品相互作用的方式，可以获得关于样品结构和组织的信息。
通过聚焦和收集散射电子，形成清晰的图像，进而研究材料的微观特性。
tem工作原理
tem工作原理
TEM（透射电子显微镜）工作原理是利用电子束穿透物质样
本并通过透射方式形成样本的显微图像。
TEM是一种高分辨
率的显微镜，可用于观察和研究非常细小的物质结构。
TEM的基本构造包括电子源、透镜系统和探测器。
首先，电
子源产生高能电子束。
然后，电子束通过一系列透镜系统，包括电子透镜和物镜透镜，来聚焦电子束并使其通过样本。
透过样本后，电子束进入投射透镜，再通过聚焦透镜，最后进入探测器。
在通过样本的过程中，一部分电子束会被样本中的原子核、电子等相互作用而散射出去，另一部分电子束则会透过样本并与探测器相互作用。
探测器收集到的透射电子信号会转化为电信号，并通过电子学系统进行放大和处理。
最终，这些电信号被转化为图像，并通过显示器或拍摄设备进行观察和记录。
TEM的工作原理基于电子的波粒二象性，在透明薄样品的情
况下，电子束的穿透性可以用来解析样本内部的微观结构。
TEM在分辨率方面具有很高的优势，可以观察到纳米级别的
细小结构和特征。
同时，TEM还可以通过调整电子束的能量，实现不同样本性质的观测，如原子分辨率、晶体结构、元素分析等。
总而言之，TEM的工作原理是通过电子束穿透样本，利用透
射方式形成样本的显微图像。
这种技术在材料科学、生物科学和纳米科技等领域具有重要的应用价值。
透射电子显微镜的原理
透射电子显微镜的原理一、透射电子显微镜的成像原理可分为三种情况：1、吸收像：当电子射到质量、密度大的样品时，主要的成相作用是散射作用。
样品上质量厚度大的地方对电子的散射角大，通过的电子较少，像的亮度较暗。
早期的透射电子显微镜都是基于这种原理。
2、衍射像：电子束被样品衍射后，样品不同位置的衍射波振幅分布对应于样品中晶体各部分不同的衍射能力，当出现晶体缺陷时，缺陷部分的衍射能力与完整区域不同，从而使衍射波的振幅分布不均匀，反映出晶体缺陷的分布。
3、相位像：当样品薄至100Å以下时，电子可以穿过样品，波的振幅变化可以忽略，成像来自于相位的变化。
二、扫描电子显微镜成像原理扫描电子显微镜通过用聚焦电子束扫描样品的表面来产生样品表面的图像。
电子与样品中的原子相互作用，产生包含关于样品的表面测绘学形貌和组成的信息的各种信号。
电子束通常以光栅扫描图案扫描，并且光束的位置与检测到的信号组合以产生图像。
扫描电子显微镜可以实现分辨率优于1纳米。
样品可以在高真空，低真空，湿条件（用环境扫描电子显微镜）以及宽范围的低温或高温下观察到。
最常见的扫描电子显微镜模式是检测由电子束激发的原子发射的二次电子。
可以检测的二次电子的数量，取决于样品测绘学形貌，以及取决于其他因素。
通过扫描样品并使用特殊检测器收集被发射的二次电子，创建了显示表面的形貌的图像。
它还可能产生样品表面的高分辨率图像，且图像呈三维，鉴定样品的表面结构。
扩展资料：在使用透视电子显微镜观察生物样品前样品必须被预先处理。
随不同研究要求的需要科学家使用不同的处理方法。
1、固定：为了尽量保存样本的原样使用戊二醛来硬化样本和使用锇酸来染色脂肪。
2、冷固定：将样本放在液态的乙烷中速冻，这样水不会结晶，而形成非晶体的冰。
这样保存的样品损坏比较小，但图像的对比度非常低。
3、脱干：使用乙醇和丙酮来取代水。
4、垫入：样本被垫入后可以分割。
5、分割：将样本使用金刚石刃切成薄片。
透射电子显微镜的原理
透射电子显微镜的原理透射电子显微镜（Transmission Electron Microscope，简称TEM）是一种利用电子束来观察和研究物质的光学仪器。
与光学显微镜相比，透射电子显微镜具有更高的分辨率，能够观察到更小尺寸的物体和更细微的结构。
1.电子源：透射电子显微镜使用热阴极或冷场发射阴极作为电子源。
热阴极通过电子加热产生热电子，冷阴极则利用材料的特殊电子发射特性产生电子束。
2.透镜系统：透射电子显微镜使用一系列电磁透镜来控制和聚焦电子束。
其中包括准直透镜、对焦透镜、物镜透镜和投影透镜。
这些透镜通过调节电流和电压来控制电子束的聚焦和成像。
3.样品台：样品台是支撑和处理样品的平台。
它通常具有位置调节和倾斜功能，以使得样品的成像角度和位置能够被调整。
4.探测器：透射电子显微镜使用不同的探测器来测量透射电子的强度和散射电子的角度。
最常用的探测器是透射电子探测器和散射电子探测器。
5.图像显示系统：透射电子显微镜的图像显示系统通常由CCD摄像机和显示器组成。
CCD摄像机将透射电子的信号转化为电信号，并通过计算机处理后在显示器上显示。
透射电子显微镜的分辨率取决于电子波长。
与可见光相比，电子具有更短的波长，能够给出更高的分辨率。
透射电子的波长约为0.004纳米到0.1纳米，比可见光的波长小3个数量级。
因此，透射电子显微镜能够观察到比光学显微镜更小的物体和更细微的结构。
透射电子显微镜的应用广泛，包括材料科学、生物学、纳米技术等领域。
在材料科学中，透射电子显微镜可以用来观察和研究材料的晶体结构、晶格缺陷以及元素分布等。
在生物学中，透射电子显微镜可以用来观察和研究生物分子的结构和细胞的超微结构。
在纳米技术中，透射电子显微镜可以用来观察和研究纳米材料和纳米器件的性质和性能。
总而言之，透射电子显微镜通过利用电子束来观察和研究物质的原理，具有较高的分辨率和广泛的应用领域。
它在科学研究和工业生产中发挥着重要的作用，为我们提供了深入认识和理解微观世界的工具。

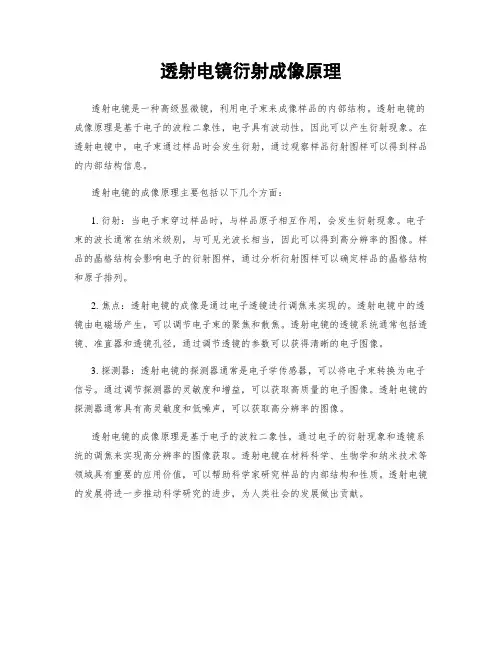

透射电镜衍射成像原理
透射电镜衍射成像原理
透射电镜是一种高级显微镜，利用电子束来成像样品的内部结构。
透射电镜的成像原理是基于电子的波粒二象性，电子具有波动性，因此可以产生衍射现象。
在透射电镜中，电子束通过样品时会发生衍射，通过观察样品衍射图样可以得到样品的内部结构信息。
透射电镜的成像原理主要包括以下几个方面：
1. 衍射：当电子束穿过样品时，与样品原子相互作用，会发生衍射现象。
电子束的波长通常在纳米级别，与可见光波长相当，因此可以得到高分辨率的图像。
样品的晶格结构会影响电子的衍射图样，通过分析衍射图样可以确定样品的晶格结构和原子排列。
2. 焦点：透射电镜的成像是通过电子透镜进行调焦来实现的。
透射电镜中的透镜由电磁场产生，可以调节电子束的聚焦和散焦。
透射电镜的透镜系统通常包括透镜、准直器和透镜孔径，通过调节透镜的参数可以获得清晰的电子图像。
3. 探测器：透射电镜的探测器通常是电子学传感器，可以将电子束转换为电子信号。
通过调节探测器的灵敏度和增益，可以获取高质量的电子图像。
透射电镜的探测器通常具有高灵敏度和低噪声，可以获取高分辨率的图像。
透射电镜的成像原理是基于电子的波粒二象性，通过电子的衍射现象和透镜系统的调焦来实现高分辨率的图像获取。
透射电镜在材料科学、生物学和纳米技术等领域具有重要的应用价值，可以帮助科学家研究样品的内部结构和性质。
透射电镜的发展将进一步推动科学研究的进步，为人类社会的发展做出贡献。
tem原理
tem原理
TEM原理。
透射电子显微镜(Transmission Electron Microscope, TEM)是一种能够观察物质
微观结构的高分辨率显微镜，其原理基于电子的波动性和电子与物质相互作用的特性。
在TEM中，电子穿过薄样品并被聚焦成像，通过对电子的透射和散射来获取
样品的显微图像和结构信息。
TEM的工作原理可以简单概括为以下几个步骤：
1. 电子发射和加速，TEM中使用的电子源通常是热阴极或场发射阴极，通过
加速电场将电子加速到较高的能量。
2. 电子透射和散射，加速后的电子穿过样品，与样品原子核和电子云相互作用，发生透射和散射。
透射电子主要用于形成样品的显微图像，而散射电子则提供有关样品成分和结构的信息。
3. 电子成像，透射电子通过透镜系统进行成像，形成样品的显微图像。
透射电
子显微镜具有较高的分辨率，可以观察到纳米级甚至更小尺度的结构。
4. 分析和图像处理，通过对透射电子显微图像的分析和处理，可以获取样品的
晶体结构、成分分布、缺陷等信息。
在TEM的工作过程中，需要考虑到电子束的聚焦、样品的制备和处理、成像
参数的选择等因素，以获得高质量的显微图像和可靠的结构分析结果。
此外，还需要注意样品的厚度和化学成分对电子的透射和散射的影响，以避免由于样品特性造成的成像和分析误差。
总的来说，透射电子显微镜是一种非常强大的工具，能够帮助科学家和工程师
观察和研究各种材料的微观结构和性质。
通过深入理解TEM的工作原理和技术细
节，可以更好地利用这一先进的显微分析技术，推动材料科学、纳米技术、生物医学等领域的研究和应用。
透射电子显微镜 原理
透射电子显微镜原理透射电子显微镜（Transmission Electron Microscope, 简称TEM）是一种利用电子束传递样品来获得细微结构的高分辨率显微镜。
它的原理是通过在真空中加速电子，将电子束通过光学透镜系统聚焦到样品上，并通过样品的透射情况来形成图像。
TEM的关键组件包括电子源、电子透镜系统、样品台、探测器和成像系统。
电子源产生的电子束经过一系列透镜系统（包括准直透镜、磁场透镜、投影透镜等），被聚焦到样品上。
样品位于一个特殊的样品台上，可以微调样品的位置和角度。
透射电子束通过样品后，部分电子被散射、散射和吸收。
散射电子和透射电子被探测器捕捉，并转化为电信号。
TEM的成像原理基于透射电子束与样品交互作用的差异。
样品内不同的区域对电子束有不同的散射、吸收和透射能力，导致不同的强度对比。
探测器会测量透射电子的能量和强度变化，并将其转换为光学图像。
最终，通过调节透射电子束的聚焦和探测参数，可以得到具有高分辨率的样品图像。
TEM具有极高的分辨率和能够观察样品内部结构的能力。
与光学显微镜相比，TEM利用电子束的波长远小于光的波长，可以克服光学显微镜的衍射极限。
因此，TEM可以观察更小的结构和更高的放大倍数。
此外，TEM还可以通过选定区域电子衍射（Selected Area Electron Diffraction, SAED）技术来研究晶体的晶格结构和材料的晶体学性质。
综上所述，透射电子显微镜通过控制电子束的聚焦和探测参数，利用透射电子与样品相互作用的差异，获得高分辨率的样品图像。
它是研究材料科学和纳米技术的重要工具。
透射电子显微镜的成像原理
透射电子显微镜的成像原理TEM的成像原理基于电子的波动性质和干涉现象。
以下是TEM的成像原理的详细解释：1.高能电子源：TEM通常使用热阴极（例如钨丝）产生的热电子作为电子源。
电子束需要保持尽可能小的振荡，因此通常通过光学系统进行聚焦。
2.电子束准直：在电子源后面设置准直孔径以减小电子束的发散角度，并通过设置一组准直磁透镜来进一步减小发散角度。
3.样品：待观察的样品通常是一小片非常薄的样品（通常是纳米级别）。
样品需要被制备成非常薄的截面，通常使用切割机或离心离析法。
4.束缚电子：电子束进入样品后，被样品中的原子核和电子束中的电子相互作用而发生散射。
这些散射的电子被称为束缚电子。
5.干涉：散射电子与束缚电子的相互作用形成了干涉模式。
相干的束缚电子将产生干涉峰，这些干涉峰记录了样品内部的信息。
6.显微镜镜头：经过样品后，干涉电子被一系列电磁透镜（如凸透镜和扇形透镜）聚焦和偏转。
这些透镜通过调整其磁场产生电子束的聚焦和偏转，从而将其转化为2D或3D的成像。
7.检测器：在显微镜的底部，放置一个检测器来接收干涉电子成像模式。
常见的检测器包括荧光屏、像面（CCD）相机和深度冷冻电子图像扫描仪（DF-86）等。
8.成像：通过收集样品下方的干涉电子，可以生成一个二维或三维的图像。
这些图像展现了样品的内部结构和形貌。
总结起来，TEM的成像原理是利用电子束与样品中原子核和电子的相互作用，进而形成干涉模式。
通过控制电子束的聚焦和偏转，可以将干涉模式转化为二维或三维的图像，从而观察样品的内部结构和形貌。
这使得TEM成为研究纳米材料、生物分子和晶体结构等领域的有力工具。
透射电子显微镜原理
透射电子显微镜原理透射电子显微镜（transmission electron microscope, TEM）是利用透射电子成像，因而要求样品极薄（加速电压100kV时，样品厚度不能超过100nm）。
其结构包括三大部分：电子学系统、真空系统和电子光学系统。
电子光学系统提供电子束，在高真空条件下照射到样品上，经过成像系统中的物镜成像，再经过中间镜和投影镜的进一步放大，获得的图像记录在CCD上。
TEM使用油扩散泵（Diffuse Pump）来实现高真空。
由于油扩散泵的启动和关闭都需要30分钟，导致TEM开机和关机都至少需要30分钟。
TEM发射出的高能电子束轰击到光路元器件上以及样品上，会产生以X-ray为主的等等其他射线辐射，因此建议孕妇等过敏性体质者尽量避免接触TEM。
由于平台现有TEM的加速电压为100kV，是一台生物电镜，因此无法满足材料科学上要求的高放大倍数（30万倍以上）、高分辨、衍射花样等实验要求，有这方面需求的科研人员请与武大、地大等单位联系。
TEM是研究结构生物学的有力工具。
除了电镜之外，现在尚没有一种仪器能使人们用肉眼直接观察到亚细胞结构、蛋白大分子（直径20nm以上）的排列结构形态。
利用电镜观察超微结构的形态和位置，可以研究解决部分形态和功能的问题。
TEM是研究超微结构必须的工具之一，但它存在一些缺点：（1）TEM的价格昂贵，维护费用及其配件、耗材都在几百甚至上千美元以上。
（2）TEM的维护和使用均要求较高的技术，也是一个精细、繁琐的过程。
TEM每3天要做一次维护和电子光路调整，每次调整和维护至少需要2个小时。
（3）TEM不能像光镜那样随时可用，受到很多限制。
TEM放大倍数有很多，再加上切片的限制，因此无法实现始终同一放大倍数的拍摄。
（4）TEM样品必须置于真空中，因此对活体标本的观察是不可能的。
（5）TEM样品取材及制备存在局限性。
TEM取材要求只有1mm3大小块状，而且观察面更小，如果把一个厚6µm的细胞核切成60nm的超薄切片，可以且100张，而一般光镜的石蜡切片厚度即为6µm。
透射显微镜的工作原理
透射显微镜的工作原理
透射电子显微镜（Transmission Electron Microscope, TEM）是
一种利用电子束传递来对样品进行观察和分析的仪器。
它在细胞生物学、材料科学等领域发挥着重要作用。
透射电子显微镜的工作原理可以分为以下几个步骤：
1. 电子源产生电子束：透射电子显微镜使用一个电子枪产生高速的电子束。
电子束首先通过专门设计的系统进行聚焦和收束，以保证电子束的直径足够小。
2. 束缚电子（束缚脱电子）：电子束通过束流进样品。
所谓束缚电子指的是样品原子中的电子在电子束的作用下被激发到较高能级，这样使得它们遵循一定的路径发射出来，形成散射电子和被束囚电子。
这些束缚电子会以不同的角度散射出电子束。
3. 透射电子的形成：束囚电子的路径会受到样品物质的阻碍而改变方向，其中一部分束囚电子将经过样品而形成透射电子。
透射电子在通过样品时会和样品的原子、分子以及晶体结构发生相互作用。
4. 透射电子的收集和分析：透射电子进入显微镜的透射电子探测器，探测器会将透射电子转化为电荷信号，并将信号传递给显示屏或电子学器件。
然后根据散射模式和信号的强度，可以确定样品的结构、形态和成分。
通过透射电子显微镜，我们可以观察到极小的事物，像原子和分子，因为电子的波长比光的波长小得多。
在透射电子显微镜
中，细致的样品制备、高真空环境以及精密的光学系统都是保证获得高分辨率和清晰图像的关键。
透射电子显微镜的原理
透射电子显微镜的原理
透射电子显微镜是一种利用电子束代替可见光进行成像的显微镜。
其原理基于电子的波粒二象性及电子与物质中原子的相互作用。
透射电子显微镜的工作原理可以简要分为以下几个步骤：
1. 电子源产生电子束：透射电子显微镜中通常使用热阴极或冷阴极发射电子，通过加速电场使电子获得足够的动能，形成电子束。
2. 电子束的集束：经过加速后，电子束通过一系列的电磁透镜，如准直孔光阑、聚焦透镜等，来进行集束，使电子束尽可能的细致聚焦。
3. 电子束与样品的相互作用：电子束进入样品后，会与样品中的原子发生相互作用。
电子束与样品中的原子核和电子云之间相互散射，发生透射、散射、吸收等过程。
4. 透射电子的形成：部分电子束透过样品，形成透射电子。
透射电子的强度和分布情况受样品的厚度、结构以及样品内部的原子数密度等因素的影响。
5. 透射电子的探测与成像：透射电子通过射出样品的透射电子探测器进行探测，并转换成电信号。
利用这些信号，通过电子透射的强度和分布，可以形成对样品内部结构的显微图像。
透射电子显微镜相较于光学显微镜具有更高的分辨率，因为电子的波长比光的波长要短得多。
透射电子显微镜广泛应用于材料科学、生物学、纳米技术等领域的研究中，可以观察并研究到原子尺度的结构和细节。
透射电子显微镜原理
透射电子显微镜原理
透射电子显微镜（Transmission Electron Microscope，TEM）
是利用电子束取代光束进行观察和研究物质微观结构的高分辨率显微镜。
透射电子显微镜的原理基于电子的波粒二象性。
电子具有很短的波长，远小于可见光的波长，因此可以获得更高的分辨率。
透射电子显微镜利用聚焦和成像系统将电子束聚焦到样品上，并通过样品传输的电子束进行观察。
首先，电子枪产生高能电子束，经过一系列的透镜系统，使电子束变得较为平行和聚焦。
然后，电子束直接照射在样品上。
样品是非晶态薄片或超薄金属晶片，电子束在样品中透射、发生散射或被吸收。
透射的电子被投射到一个投影和透镜系统中。
透射电子显微镜中的投影和透镜系统主要包括两个关键元素：物镜和目镜。
物镜具有较高的放大倍数，将透射的电子束转换为放大的显微图像。
目镜则进一步放大物镜所得到的显微图像，使其可以被人眼观察。
通过调整投影和透镜系统的电位差，可以控制电子束的聚焦、放大和成像效果。
同时，样品本身的性质也会影响到电子束的透射和散射行为，进而影响到显微图像的质量。
透射电子显微镜可以提供非常高的分辨率，在纳米尺度下观察和研究物质的微观结构。
它广泛应用于材料科学、生物学、纳
米技术等领域，在研究和开发新材料、探索生物分子结构以及研究纳米尺度现象方面发挥着重要作用。
简述透射电镜的工作原理
简述透射电镜的工作原理
透射电镜，或称透射电子显微镜，是一种高分辨率、高放大倍数的电子显微镜。
它利用电子枪发射的电子束穿透样品，通过电磁透镜聚焦和放大，最后投射到荧光屏幕上，形成样品的放大图像。
以下是透射电镜的工作原理简述：
1. 电子源：透射电镜的核心部分是电子枪，它由阴极（通常是一个金属丝或针尖）和阳极组成。
阴极在热或强电场的作用下发射出电子，这些电子在阳极的加速下形成高速电子束。
2. 聚光镜：电子束离开电子枪后，通过聚光镜进一步缩小直径，并通过电磁透镜聚焦到样品上。
聚光镜的作用是将电子束缩小并集中，以获得更高的成像分辨率。
3. 样品：被观察的样品放置在透镜的样品台上，通常需要进行薄化处理以允许电子穿过。
样品可以是固体、液体或气体，但需要满足一定的厚度和透明度要求。
4. 信息传递：当电子束穿透样品时，与样品的原子相互作用，产生散射和衍射。
这些散射和衍射的电子携带了有关样品内部结构的信息。
透射电镜通过电磁透镜对这些电子进行收集和放大，形成样品的放大图像。
5. 成像：经过电磁透镜的放大和会聚，携带样品信息的电子束最后投射到荧光屏幕上，形成样品的放大图像。
这一步将电子信号转化为可见光信号，方便观察和记录。
总的来说，透射电镜通过利用高速电子束穿透样品并利用电磁透镜进
行放大和会聚，实现了高分辨率和高放大倍数的样品成像。
这种成像方式对于研究微观结构和材料特性具有重要意义。
透射电子显微镜的成像原理
SAD pattern corresponding to (OR1). The rectangle corresponds to the range of (b).
位错衍衬像
Dislocations in Ni-base superalloy
The micrograph shows the dislocation structure following creep, with dislocations looping around the particles
在完整晶体中引入缺陷的普遍效应，是使原 来规则排列的周期点阵受到破坏，点阵发生了短 程或长程畸变。
四、不完整晶体中衍衬像运动学理论
处理畸变晶体方法：
1、把畸变晶体看成是局部倒易点阵矢量、或局部晶面间
距发生变化： g g g
2、把畸变晶体看成是完整晶体的晶胞位置矢量发生变化，
位置矢量由理想晶体
（s=常数，t变化）
等厚条纹
（s=常数，t变化）
试样斜面和锥形孔产生等厚条纹示意图
等厚条纹
（s=常数，t变化）
等厚条纹
（s=常数，t变化）
等倾干涉
（ t =常数， s 变化）
四、不完整晶体中衍衬像运动学理论
1、不完整晶体衍射强度公式
所谓不完成晶体是指在完整晶体中引入诸如位 错、层错、空位集聚引起的点阵崩塌、第二相和 晶粒边界等缺陷。
位错运动的动态电子显微镜观察
左：具有最大衬度的刃位错像 g∥b 右：位错衬度趋于零 g⊥b
多相合金的衍射和衬度效应
透射电子显微镜的成像原理
很多),同一亮线或暗线所对应的样品位置,晶面
具有相同的位向(s相同),所以这种衬度特征也叫
做等倾条纹.如果倾动样品面,样品上相应于s=0
的位置将发生变化,消光条纹的位置将跟着改变,
可编辑版
32
在荧光屏上大幅度扫动.等厚消光条纹则不随晶 体样品倾转面扫动,这是区分等厚条纹与等倾条 纹的简单方法(参看照片).
可编辑版
4
① 质厚衬度
由于试样的质量和厚度不同，各部分对入射电 子发生相互作用，产生的吸收与散射程度不同， 而使得透射电子束的强度分布不同，形成反差， 称为质-厚衬度。
② 衍射衬度
衍射衬度主要是由于晶体试样满足布拉格反射 条件程度差异以及结构振幅不同而形成电子图 象反差。它仅属于晶体结构物质，对于非晶体 试样是不存在的。
可编辑版
16
布拉格反射条件下与反射球相交而形成衍射斑 点。
③由于强衍射束比入射束弱得多，因此认为 这一衍射束不是完全处于准确得布拉格反射位 置，而存在一个偏离矢量S，S表示倒易点偏离 反射球的程度，或反映偏离布拉格角2θ的程度。
2. 入射束与衍射束不存在相互作用，二者之间无 能量交换。
3. 假设电子束在晶体试样内多次反射与吸收可以 忽略不计。
基本假设包括下列四点：
可编辑版
15
1.采用双束近似处理方法，即所谓的“双光束条 件”
① 除透射束外，只有一束较强的衍射束参与 成象，忽略其它衍射束，故称双光成象。
② 这一强衍射束相对于入射束而言仍然是很 弱的。这在入射电子束波长较弱以及晶体试样 较薄的情况下是合适的。因为波长短，球面半 径1/λ大，垂直于入射束方向的反射球面可看作 平面。加上薄晶的“倒易杆”效应，因此，试 样虽然处于任意方位，仍然可以在不严格满足
tem成像原理
tem成像原理TEM成像原理透射电子显微镜（Transmission Electron Microscope，TEM）是一种利用电子束来成像的高分辨率显微镜。
与光学显微镜不同，TEM 使用的是电子束而不是光束，因此可以获得比光学显微镜更高的分辨率。
TEM成像原理是基于电子的波粒二象性和电子与物质相互作用的原理。
TEM成像原理的基础是电子的波粒二象性。
电子既可以表现出粒子的性质，也可以表现出波的性质。
当电子束穿过物质时，它们会与物质中的原子和分子相互作用，这种相互作用会导致电子的散射和吸收。
这些相互作用会影响电子的波长和相位，从而影响电子的成像。
TEM成像原理的另一个关键是电子与物质的相互作用。
当电子束穿过物质时，它们会与物质中的原子和分子相互作用，这种相互作用会导致电子的散射和吸收。
这些相互作用会影响电子的波长和相位，从而影响电子的成像。
TEM成像原理的核心是透射电子显微镜的结构。
TEM由电子枪、透镜系统、样品台、检测器和计算机控制系统组成。
电子枪产生电子束，透镜系统用于聚焦电子束，样品台用于支持样品，检测器用于检测透射电子，计算机控制系统用于控制整个系统。
在TEM成像过程中，电子束从电子枪中发射出来，经过透镜系统聚焦后，穿过样品并被检测器检测。
检测器会测量透射电子的强度和相位，然后将这些信息传输到计算机控制系统中。
计算机控制系统会根据这些信息生成图像，并将图像显示在屏幕上。
TEM成像原理是基于电子的波粒二象性和电子与物质相互作用的原理。
通过透射电子显微镜的结构和计算机控制系统，可以获得高分辨率的电子显微图像。
这种成像技术在材料科学、生物学、化学等领域有着广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Fig. 1. (a) Selected area 140 nm diameter of image containing single S phase particle; (b) SAED pattern from the selected area; (c) fast Fourier transform of the image intensity in (d), the HRTEM image of the embedded particle in (a); (e) microdiffraction pattern of the precipitate and surrounding matrix.
运动学近似
完整晶体衍射强度
将薄晶体分成许多小的晶柱，晶 柱平行于Z方向。每个晶柱内都含 有一列元胞。
假设每个晶柱内电子衍射波不进 入其他晶柱，这样只要把每个晶 柱中的各个单胞的衍射波的和波 求出，则和波振幅的平方即为晶 柱下面P点衍射波强度。
各个晶柱下表面衍射波强度的差 异则构成衍衬度像源
完整晶体运动学柱体近似
Rn' Rn R
缺陷晶体衍射波合波的振幅为
F e2iKRn
K g s Rn' Rn R
完整晶体的衍 射强度公式
缺陷晶体衍射波合成振幅为
F e e 2isz 2igR
a 2 g R
是研究缺陷衬度的一个非常重要的参数
a 0, 表示g R
2 isz zn
g
n
n
写成积分形式
g
F
t e2isz z dz
0
ID
F2
sin2 szt sin2 sz
因为 sz 很小，所以可写为
ID
F2
sin2 szt sz 2
衍射波振幅的微分形式是
dg
i g
e2isx z dz
衍射波强度公式：
ID
2
2 g
sin2 szt sz 2
g
Vc cos Fg
式中
Vc －单胞体积 －衍射角之半
Fg －结构振幅
－电子波长
g －消光距离
等厚条纹
等厚条纹
衍射波强度：
ID
2
2 g
sin2 szt sz 2
g
Vc cos Fg
t 2 100 2102 nm 2nm
三、完整晶体中衍衬像运动学理论
对于晶体，衍衬像来源于相干散射，即来源于衍射波
1、有一个晶面严格满足布 拉格条件：双束条件
双束动力学近似
2、入射波与任何晶面都不 满足布拉格条件，假设：
a:透射波的强度几乎等于入 射波的强度；
b:衍射束不再被晶面反射到 入射线方向。
Fig. 2. TEM micrographs and corresponding diffraction patterns of the AA2324 alloy
in the WQ-270 condition: (a) bright field; (b) [0 0 1]Al SAD pattern of the S phase precipitate in dark contrast in (a) with surrounding matrix (the streaks emanating
暗场像的成像
暗场像：采用物镜光栏挡 住透射光束，只让一束衍 射光通过的成像。
2d sin
透过取向位置满足布拉格 关系的晶粒的电子束强度 强
透过取向位置不满足布拉 格关系的晶粒的电子束强 度弱
暗场像的成像
000 hkl
使光阑孔套住hkl斑点， 把透射束和其它衍射束 挡掉，在这种暗场成像 的方式下，衍射束倾斜 于光轴，故又称离轴暗 场。
(b)旋转Moiré 条纹
图3.66 Moiré条纹形成原理图(c)通常Moiré条纹
衍射衬度理论
厚度均匀的单相多晶金属薄膜样品：
内有若干个晶粒，它们没有厚度差，同时又 足够的薄，以致可不考虑吸收效应，两者的 平均原子序数相同，唯一差别在于它们的晶 体位向不同。
晶体的衍衬像：由于晶体的取向不同，
000
导致各个晶粒对电子的衍射能力不同
所产生的衬度变化。
如何解释衬度的变化？
衍射衬度理论
from the brighter Al spots are an artefact due to camera saturation); (c) simulated
SAD pattern corresponding to (OR1). The rectangle corresponds to the range of (b).
透射电子显微镜的成像原理
透射电镜像
1、复型像：反映试样表面状态的像，衬 度取决于复型试样的原子序数和厚度； 2、衍衬像：反映试样内部的结构和完整 性，起源于衍射光束； 3、相衬像：由透射束和一束以上的衍射 束相互干涉产生的像。
2、衍射衬度像
晶体的衍衬像：由于晶体的取向不同，导致各个 晶粒对电子的衍射能力不同所产生的衬度变化。
明场像
暗场像
晶体中的取向：多晶、析出物、缺欠
多晶
析出物
共格
位错
半共格
非共格
二、衍衬像：明场像与暗场像
明场像的成像
明场像：采用物镜光栏挡 住所有的衍射线，只让透 射光束通过的成像。
2d sin
透过取向位置满足布拉格 关系的晶粒的电子束强度 弱
透过取向位置不满足布拉 格关系的晶粒的电子束强 度强
（s=常数，t变化）
等厚条纹
（s=常数，t变化）
试样斜面和锥形孔产生等厚条纹示意图
等厚条纹
（s=常数，t变化）
等厚条纹
（s=常数，t变化）
等倾干涉
（ t =常数， s 变化）
四、不完整晶体中衍衬像运动学理论
1、不完整晶体衍射强度公式
所谓不完成晶体是指在完整晶体中引入诸如位 错、层错、空位集聚引起的点阵崩塌、第二相和 晶粒边界等缺陷。
衍射衬度理论简称为衍衬理论
运动学理论：不考虑入射波与衍射波 的相互作用
衍衬理论
动力学理论：考虑入射波与衍射波的 相互作用
三、完整晶体中衍衬像运动学理论
对于晶体，衍衬像来源于相干散射，即来源于衍射波
1、有一个晶面严格满足布 拉格条件：双束条件
双束动力学近似
2、入射波与任何晶面都不 满足布拉格条件，假设：
离轴暗场像的质量差， 物镜的球差限制了像的 分辨能力。
暗场像的成像
hkl 000
通过倾斜照明系统使入射 电子束倾斜2θB，让B晶粒 的( hk)l晶面处于布拉格 条件，产生强衍射，而物 镜光阑仍在光轴位置上， 此时只有B晶粒的 衍hkl 射束正好沿着光轴通过光 阑孔，而透射束和其它衍 射束被挡掉,这种方式称 为中心暗场成像方式。
位错运动的动态电子显微镜观察
左：具有最大衬度的刃位错像 g∥b 右：位错衬度趋于零 g⊥b
多相合金的衍射和衬度效应
1、第二相的衍射效应 （相界面）
共格
半共格
非共格
平行于电子束的片状沉淀产生的倒易杆
在s=0时可以看到条纹
s≠0时可以看到伪卫星斑点
(a)平行 Moiré 条纹
位错衍衬像
Dislocations in Ni-base superalloy
The micrograph shows the dislocation structure following creep, with dislocations looping around the particles
在完整晶体中引入缺陷的普遍效应，是使原 来规则排列的周期点阵受到破坏，点阵发生了短 程或长程畸变。
四、不完整晶体中衍衬像运动学理论
处理畸变晶体方法：
1、把畸变晶体看成是局部倒易点阵矢量、或局部晶面间
距发生变化： g g g
2、把畸变晶体看成是完整晶体的晶胞位置矢量发生变化，
位置矢量由理想晶体
Rn xna ynb znc
其中 a ，b ，c 是单胞的基矢
对于所考虑的晶柱来说， xn yn 0
因此， P 0 处的合成波振幅为
g F e2iKRn F e2iKznc
n
n
K gs
s sxa syb szc
F e F e 2iKRn
Fine secondary γ’-particles are formed in the specimen
Fig. 10. The area containing thin Zr–C particles and tiny Zr-rich particles in the annealed specimen after creep test at 600 °C (100 MPa, 9160 h, total deformation 0.71%). Zone axis diffraction pattern of both matrix and thin plate-like Zr–C particles in the insert. Two matrix reflection vectors (D03 structure) are marked by arrows.
a:透射波的强度几乎等于入 射波的强度；
b:衍射束不再被晶面反射到 入射线方向。
运➢样品足够薄，入射电子受到多次散射的机会 减少到可以忽略的程度；
➢衍射处于足够偏离布拉格条件的位向，衍射 束强度远小于透射束强度
柱体近似模型
电子束由试样上表面A入射，在样品下表面P 点出射，透射束与衍射束相应的距离为：
